MODE D'EMPLOI 27ML1U AOPEN

Moniteur LCD AOPEN Guide utilisateurFrançais Copyright © 2018. AOPEN Incorporated. Tous droits réservés. Guide de l'utilisateur du moniteur LCD AOPEN Première édition : 07/2018 Des modications peuvent être apportées périodiquement aux informations contenues dans la présente publication sans obligation d'avertir quiconque de telles révisions ou modications. Ces modications sont incorporées dans les nouvelles éditions du présent manuel ou dans des documents et publications complémentaires. Cette société ne fait aucune représentation ou garantie, expresse ou implicite, quant au contenu présent, et décline spéciquement les garanties implicites de qualité marchande ou d'adéquation à un usage particulier. Notez le numéro de modèle, le numéro de série, la date d'achat et le lieu d'achat dans l'espace prévu ci-dessous. Le numéro de modèle et le numéro de série sont enregistrés sur l'étiquette apposée à votre ordinateur. Toutes les correspondances concernant cette unité doivent inclure le numéro de série, le numéro de modèle et les informations relatives à l'achat. Aucune partie de cette publication ne peut être reproduite, mémorisée dans un système informatisé, ou transmise, sous quelque forme et par quelque moyen, électronique, mécanique, par photocopie, enregistrement ou autre, sans la permission écrite préalable d'AOPEN Incorporated. Guide de l'utilisateur du moniteur LCD AOPEN Numéro de modèle : ______________________________ Numéro de série : ________________________________ Date d'achat : ___________________________________ Lieu d'achat : ___________________________________ AOPEN et le logo AOPEN sont des marques déposées de AOPEN Incorporated. Les noms et marques de produits d'autres sociétés sont utilisés ici à des ns d'identication et appartiennent à leurs sociétés respectives.Français Informations relatives à votre sécurité et à votre confort Instructions de sécurité Lisez ces instructions avec attention. Conservez le présent document pour référence future. Respectez tous les avertissements et instructions indiqués sur le produit. Notes spéciales relatives aux moniteurs LCD Les points suivants sont normaux pour un écran LCD et ne révèlent pas un problème.

• En raison de la nature de la lumière uorescente, l'écran peut scintiller au cours de la première utilisation. Éteignez l'interrupteur d'alimentation et rallumez-le pour vous assurer que ce scintillement disparaît.

• Vous pouvez observer une luminosité irrégulière de l'écran en fonction du motif de bureau que vous utilisez.

• L'écran LCD possède 99,99% ou plus de pixels efcaces. Il peut comprendre des défauts à raison de 0,01% ou moins, tels que des pixels manquants ou des pixels allumés en permanence.

• En raison de la nature de l'écran LCD, une image rémanente de l'écran précédent peut subsister après changement d'image, lorsque la même image est afchée pendant plusieurs heures. Dans ce cas, l'écran se rétablit lentement en changeant d'image ou en éteignant l'interrupteur d'alimentation pendant quelques heures. Nettoyage de votre moniteur Veuillez respecter scrupuleusement ces directives pour nettoyer le moniteur :

• Débranchez toujours le moniteur avant de le nettoyer.

• Utilisez un chiffon doux pour essuyer l'écran, ainsi que l'avant et les côtés du boîtier.Français Accessibilité Assurez-vous que la prise de courant à laquelle vous raccordez le cordon d'alimentation est facilement accessible et située aussi près de l'opérateur de l'appareil que possible. Lorsque vous devez déconnecter l'alimentation de l'appareil, veillez à débrancher le cordon d'alimentation de la prise électrique. Sécurité lors de l'écoute Pour protéger votre audition, respectez ces instructions.

• Augmentez progressivement le volume jusqu'à ce que vous puissiez entendre clairement, confortablement et sans déformation.

• Après avoir réglé le niveau du volume, ne l'augmentez plus après que vos oreilles se sont adaptées.

• Limitez la durée d'écoute de la musique à un volume élevé.

• Évitez d'augmenter le volume pour contrer le bruit ambiant.

• Baissez le volume si vous n'arrivez pas à entendre les gens parler autour de vous. Avertissements

• N’utilisez pas ce produit près de l’eau.

• Ne placez pas ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il peut sérieusement s'endommager.

• Les fentes et ouvertures sont prévues pour la ventilation an d'assurer un fonctionnement able du produit et pour le protéger de la surchauffe. Ces ouvertures ne doivent pas être bloquées ni couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un canapé, un tapis ou une autre surface similaire. Ce produit ne doit jamais être placé près d'un radiateur ou d'un convecteur, ni dessus, ni dans une installation intégrée sauf si une ventilation adéquate est prévue.

• N'enfoncez jamais des objets d'aucune sorte dans ce produit à travers les fentes du boîtier car ils pourraient toucher des points de tension dangereuse ou provoquer des courts-circuits qui pourraient causer un incendie ou un choc électrique. Ne renversez jamais de liquide d'aucune sorte sur ou dans le produit.

• Pour éviter d'endommager les composants internes et prévenir la fuite de la batterie, ne placez pas le produit sur une surface vibrante.

• Ne l'utilisez jamais en faisant du sport, de l'exercice ou dans un environnement vibrant qui pourrait probablement causer un court-circuit des dégâts internes à l'appareil.

• L'adaptateur ne doit être utilisé que pour ce moniteur, et non à d'autres ns. Utilisation de l'énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette signalétique. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou la compagnie d'électricité locale.

• Ne laissez rien reposer sur le cordon d'alimentation. Ne placez pas ce produit là où les gens vont marcher sur le cordon.Français

• Si une rallonge est utilisée avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas la valeur nominale de la rallonge. Aussi, assurez-vous que l'ampérage de tous les appareils branchés sur la prise secteur ne dépasse pas le calibre du fusible.

• Ne surchargez pas une prise électrique ou une barrette multiprise en y branchant trop d'appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale de la dérivation. Si vous utilisez des barrettes d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette.

• Le cordon d'alimentation de ce produit est équipé d'une che de terre à trois ls. La che ne peut être insérée que dans une prise avec terre. Assurez-vous que la prise de courant est correctement reliée à la terre avant d'insérer la che du cordon d'alimentation. N'insérez pas la che dans une prise de courant non reliée à la terre. Contactez votre électricien pour plus de détails. Avertissement ! La broche de mise à la terre est une fonction de sécurité. Le fait d'utiliser une prise de courant qui ne soit pas correctement reliée à la terre peut entraîner un choc électrique et / ou des blessures. Remarque : La broche de mise à la terre fournit également une bonne protection contre le bruit produit par les appareils électriques environnants et qui interfèrent avec les performances de ce produit.

• Utilisez le produit uniquement avec le cordon d'alimentation secteur fourni. Si vous avez besoin de remplAOPEN le cordon d'alimentation, assurez-vous que le nouveau cordon d'alimentation est conforme aux exigences suivantes :type amovible, listé UL / certié CSA, type SPT-2, valeurs nominales 7 A 125 V minimum, approuvé VDE ou équivalent, 4,6 mètres (15 pieds) de longueur maximale. Entretien du produit Ne tentez pas de faire l'entretien de ce produit vous-même, car l'ouverture ou la dépose des couvercles peut vous exposer à des points de tension dangereuse ou à d'autres risques. Pour tout entretien, veuillez vous adresser à du personnel qualié. Débranchez ce produit de la prise secteur et faites appel à un personnel qualié lorsque :

• le cordon d'alimentation ou la che est endommagé, coupé ou efloché

• du liquide a été renversé dans le produit

• le produit a été exposé à la pluie ou à l'eau

• le produit est tombé ou le boîtier a été endommagé

• le produit présente une altération notable de performance, indiquant un besoin d'entretien

• le produit ne fonctionne pas normalement après avoir suivi les instructions de fonctionnementFrançais Remarque : Ajustez uniquement les commandes qui sont couvertes par les instructions d'utilisation, car un mauvais réglage d'autres commandes peut provoquer des dégâts et entraîner des travaux coûteux auprès d'un technicien qualié pour restaurer le produit à son état nominal. Environnements potentiellement explosifs Éteignez votre appareil dans toute zone présentant une atmosphère potentiellement explosive et respectez tous les panneaux et les instructions. Les atmosphères potentiellement explosives comprennent les zones où il est généralement conseillé d'arrêter le moteur de votre véhicule. Des étincelles dans de telles zones peuvent provoquer une explosion ou un incendie entraînant des blessures corporelles ou même la mort. Éteignez l'appareil à proximité de dépôts, de zones de stockage et de distribution de carburant; d'usines de produits chimiques; ou lorsque des opérations de dynamitage sont en cours. Les zones à atmosphère potentiellement explosive sont souvent, mais pas toujours, indiquées. Ils comprennent les cales des bateaux, les sites de transfert ou de stockage de produits chimiques, les véhicules utilisant du gaz de pétrole liquéé (comme le propane ou le butane) et les zones où l'air contient des produits chimiques ou des particules telles que des grains, de la poussière ou des poudres métalliques. Informations supplémentaires relatives à la sécurité Votre appareil et ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants. Informations relatives au recyclage des équipements informatiques AOPEN est fortement impliqué dans la protection de l'environnement et considère le recyclage, sous la forme de récupération et d'élimination du matériel d'occasion, comme l'une des priorités de l'entreprise pour minimiser le fardeau qui pèse sur l'environnement. Chez AOPEN, nous sommes parfaitement conscients des effets environnementaux de notre entreprise et nous nous efforçons d'identier et de fournir les meilleures procédures de travail pour réduire l'impact environnemental de nos produits. Pour plus d'informations et d'aide lors du recyclage, veuillez consulter ce site Web : http://www.AOPEN-group.com/public/Sustainability/sustainability01.htm Visitez www.AOPEN-group.com pour plus d'informations sur les caractéristiques et les avantages de nos autres produits. Instructions relatives à la mise au rebut Ne jetez pas cet appareil électronique à la poubelle lors de la mise au rebut. Pour minimiser la pollution et assurer une meilleure protection mondiale de l'environnement, veuillez recycler. Pour plus d'informations sur la réglementation concernant les déchets d'équipements électriques et électroniques (DEEE), visitez http://www.AOPEN-group.com/public/Sustainability/sustainability01.htmFrançais Déclaration relative aux pixels LCD L'unité LCD est produite avec des techniques de fabrication de haute précision. Néanmoins, certains pixels peuvent parfois avoir des ratés ou apparaître sous forme de points noirs ou rouges. Cela n'a aucun effet sur l'image enregistrée et ne constitue pas un dysfonctionnement. Ce produit a été livré avec une gestion de l'alimentation activée :

• Activation du mode Veille de l'écran au bout de 5 minutes d'inactivité de la part de l'utilisateur.

• Sortez le moniteur du mode veille lorsqu'il est en mode Arrêt Actif, déplacez la souris ou appuyez sur n'importe quelle touche du clavier. Conseils et informations pour le confort d'utilisation Les utilisateurs d'ordinateurs peuvent se plaindre de fatigue oculaire ou de maux de tête après une utilisation prolongée. Les utilisateurs sont aussi soumis à des risques de blessures physiques après de longues heures de travail devant un ordinateur. Les périodes de travail prolongées, une mauvaise posture, de mauvaises habitudes de travail, le stress, des conditions de travail inadéquates, la santé personnelle et d'autres facteurs augmentent fortement le risque de blessure physique. L'utilisation incorrecte de l'ordinateur peut provoquer un syndrome du canal carpien, une tendinite, une ténosynovite ou d'autres troubles musculo-squelettiques. Les symptômes suivants peuvent apparaître au niveau des mains, des poignets, des bras, des épaules, du cou ou du dos :

• engourdissement ou sensation de brûlure ou de picotement

• endolorissement, douleur ou sensibilité

• douleur, gonement ou pulsation

• raideur ou oppression

• froid ou faiblesse Si vous avez ces symptômes ou tout autre douleur et/ou inconfort récurrent ou persistant lié à l'utilisation de l'ordinateur, consultez immédiatement un médecin et informez le service de santé et sécurité de votre entreprise. La section suivante donne des conseils pour une utilisation plus confortable de l'ordinateur. Trouvez votre zone de confort Trouvez votre zone de confort en ajustant l'angle de vue du moniteur, en utilisant un repose- pied ou en surélevant votre position assise an d'obtenir un confort maximal. Respectez les conseils suivants :

• abstenez-vous de rester trop longtemps dans une position xe

• évitez de vous courber vers l'avant et / ou de vous pencher en arrière

• levez-vous et marchez régulièrement pour relâcher la pression sur les muscles de vos jambesFrançais Prenez soin de votre vision De longues heures de visualisation, le port de lunettes ou de lentilles inadaptées, les reets, une lumière excessive, des écrans mal réglés, des polices très petites et des afchages avec un faible contraste peuvent fatiguer vos yeux. Les sections suivantes donnent des suggestions sur la façon de réduire la fatigue visuelle. Yeux

• Reposez vos yeux fréquemment.

• Accordez à vos yeux des pauses régulières en détournant le regard du moniteur et en vous concentrant sur un point éloigné.

• Clignez des yeux fréquemment pour les empêcher de se dessécher. Écran

• Maintenez votre écran propre.

• Maintenez votre tête à un niveau plus élevé que le bord supérieur de l'afchage pour que vos yeux pointent vers le bas lorsque vous regardez le milieu de l'écran.

• Réglez la luminosité de l'écran et / ou le contraste à un niveau confortable an d'améliorer la lisibilité du texte et la clarté des graphiques.

• Éliminez les reets et les réexions :

• en plaçant votre écran de telle sorte que les côtés soient face à la fenêtre ou à toute source de lumière

• en réduisant la lumière ambiante en utilisant des rideaux, des stores ou des volets

• en utilisant une lampe de bureau

• en changeant l'angle de vue de l'écran

• en utilisant un ltre antireet

• en utilisant un viseur d'afchage, par exemple un morceau de carton qui dépasse du bord supérieur avant de l'écran

• Évitez d'ajuster votre écran à un angle de vue anormal.

• Évitez de regarder des sources de lumière brillantes, par exemple une fenêtre ouverte, pendant des périodes prolongées. Développer de bonnes habitudes de travail Développez les habitudes de travail suivantes pour rendre votre utilisation de l'ordinateur plus relaxante et plus productive :

• Faites de courtes pauses régulièrement et souvent.

• Effectuez des exercices d'étirement.

• Respirez de l'air frais aussi souvent que possible.

• Faites de l'exercice régulièrement pour maintenir un corps sain.Français

Instructions de sécurité 3 Notes spéciales relatives aux moniteurs LCD 3 Nettoyage de votre moniteur 3 Accessibilité 4 Sécurité lors de l'écoute 4 Avertissements 4 Utilisation de l'énergie électrique 4 Entretien du produit 5 Environnements potentiellement explosifs 6 Informations supplémentaires relatives à la sécurité 6 Informations relatives au recyclage des équipements informatiques 6 Instructions relatives à la mise au rebut 6 Déclaration relative aux pixels LCD 7 Conseils et informations pour le confort d'utilisation 7 Trouvez votre zone de confort 7 Prenez soin de votre vision 8 Développer de bonnes habitudes de travail 8 Déballage 12 AJUSTEMENT DE LA POSITION DE L'ÉCRAN 13 Connexion de l'adaptateur et du cordon d'alimentation secteur (CA)

Économie d´énergie 14 Display Data Channel (DDC) 15 Câble de signal d'afchage couleur à 15 broches 15 Câble de signal d'afchage couleur à 19 broches 16 Tableau des fréquences standard 17 Installation 18 Commandes utilisateurs 19 Commandes externes 19 En utilisant le menu contextuel 20 Guide de dépannage 28 Mode ENTRÉE VGA/HDMI (optionnel) 28Français Déballage Veuillez vérier que les éléments suivants sont présents lorsque vous déballez la boîte, et conservez les matériaux d'emballage au cas où vous devriez expédier ou transporter le moniteur à l'avenir. Moniteur LCD Guide de démarrage Cordon d'alimentation secteur (CA) 27ML1 User Manual ML1 Series Câble VGA (en option) Câble HDMI (en option) Câble Audio (en option)Français AJUSTEMENT DE LA POSITION DE L'ÉCRAN An d'obtenir la meilleure position de visualisation, vous pouvez régler la hauteur / l'inclinaison du moniteur.

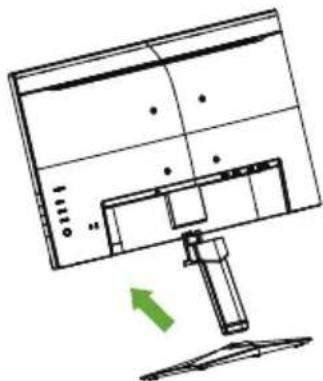

• Fixation de la base Remarque : Retirez le moniteur et la base du moniteur de l'emballage. Placez soigneusement le moniteur orienté vers le bas sur une surface stable -- utilisez un chiffon pour éviter de rayer l'écran.

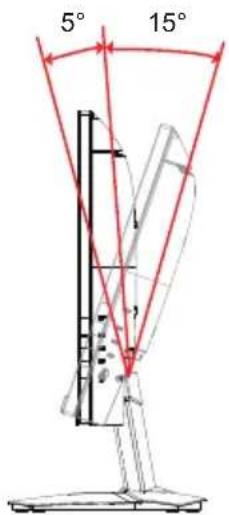

• Inclinaison Veuillez consulter l'illustration ci-dessous comme exemple de la plage d'inclinaison. Seul le point le plus haut permet d'offrir 15 degrés d'inclinaison comme l'angle d'élévation.

15°Français Connexion de l'adaptateur et du cordon d'alimentation secteur (CA)

• Vériez d'abord pour vous assurer que le cordon d'alimentation que vous utilisez correspond au type correct requis pour votre région.

• Le moniteur possède une alimentation universelle qui permet le fonctionnement dans les régions avec une tension de 100/120 V CA ou de 220/240 V CA. Il n'y a aucun réglage à faire par l'utilisateur.

• Branchez une extrémité du cordon d'alimentation CA à l'adaptateur et reliez l'autre extrémité à une prise secteur.

• Pour les appareils utilisant du 120 V CA: Utilisez un ensemble de cordon agréé UL, un l de type SVT et une che de caractéristiques 10 A / 125 V.

• Pour les appareils utilisant du 220/240 V CA: Utilisez un ensemble de cordon constitué d'un cordon H05VV-F et d'une che de caractéristiques 10 A / 250 V. L'ensemble de cordon doit avoir les autorisations de sécurité appropriées pour le pays dans lequel le matériel est installé. Économie d´énergie Le moniteur est mis en mode d'économie d'énergie par le signal de commande du contrôleur d'afchage, comme indiqué par la LED d'alimentation de couleur ambre. État Voyant LED ACTIVÉ Bleu Mode d'économie d'énergie Ambre L'état d'économie d'énergie est maintenu jusqu'à ce qu'un signal de commande soit détecté ou que le clavier ou la souris soit activé. Le temps de récupération de l'état ARRÊT actif à l'état MARCHE est d'environ 3 secondes.Français Display Data Channel (DDC) Pour faciliter l'installation, à partir du moment où votre système prend en charge le protocole DDC, l'écran est capable de plug-and-play. Le DDC est un protocole de communication via lequel le moniteur informe automatiquement le système hôte de ses capacités; par exemple les résolutions prises en charge et les fréquences correspondantes. Le moniteur prend en charge la norme DDC2B. Câbledesignald'afchagecouleurà15broches

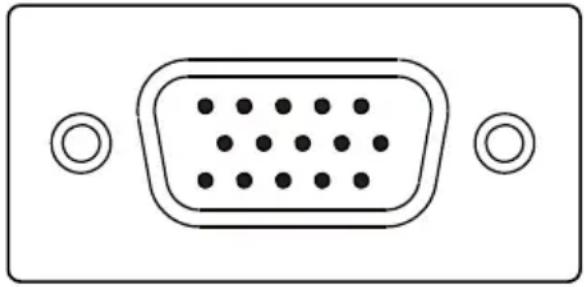

BROCHE Description 1 Rouge 9 +5V 2 Vert 10 Masse logique 3 Bleu 11 Masse du moniteur 4 Masse du moniteur 12 Données DDC série 5 Retour DDC 13 H-sync 6 Masse R 14 V-sync 7 Masse V 15 Horloge DDC série 8 Masse BFrançais Câbledesignald'afchagecouleurà19broches

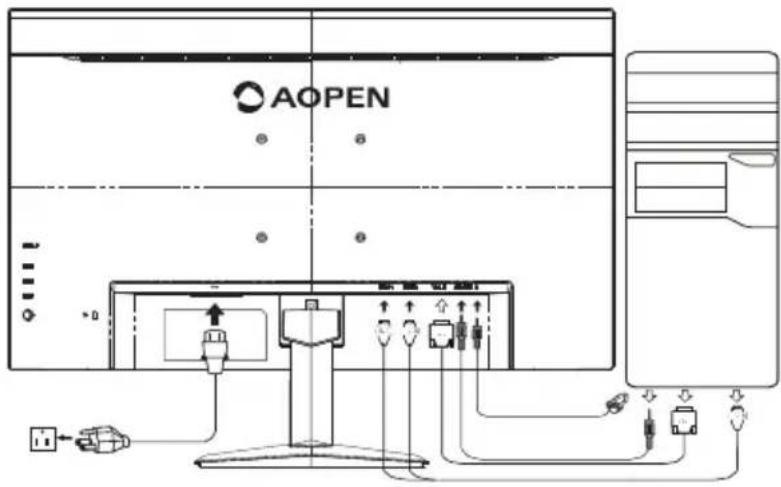

1. Mettez votre ordinateur hors tension et débranchez le câble d'alimentation de votre ordinateur.

2. Raccordez le câble de signal à la prise d'entrée HDMI1.4 (en option) et /ou VGA (en option) du moniteur, et la prise

de sortie HDMI1.4 (en option) et/ou VGA (en option) de la carte graphique sur l'ordinateur. Puis serrez les vis à oreilles sur le connecteur du câble de signal.

3. Optionnel : Connectez la prise d'entrée audio (ENTRÉE AUDIO) du moniteur LCD et le port sortie ligne de l'ordinateur

avec le câble audio.

4. Insérez le câble d'alimentation du moniteur dans la prise d'alimentation à l'arrière du moniteur.

5. Branchez les cordons d’alimentation de votre ordinateur et de votre moniteur dans la prise de courant la plus

proche. VGA VGA Remarque : La sortie audio concerne uniquement le modèle avec sortie audio. Veuillez consulter le manuel de l'utilisateur pour plus d'instructions. Permet à une source graphique prise en charge par FreeSync d'ajuster dynamiquement le taux de rafraîchissement de l'afchage en fonction des fréquences d'images standard du contenu pour une actualisation d'afchage efcace énergétiquement, quasiment sans saccade et à latence faible.Français Commandes utilisateurs

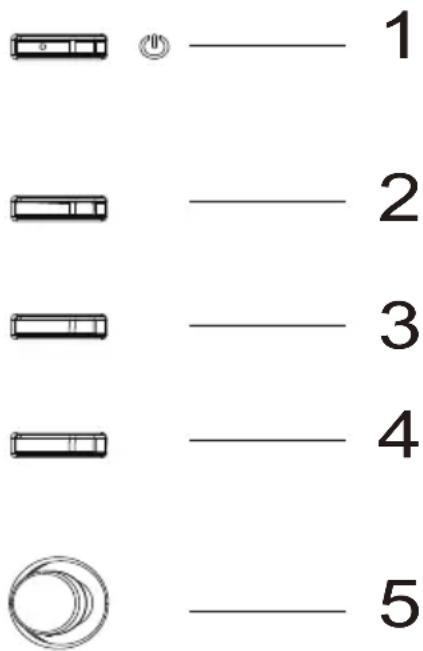

Commandes externes 1 Bouton Power (Marche)Allume/éteint le moniteur. Le bleu indique la mise sous tension. La lumière ambre indique le mode veille/économie d'énergie.2 Touche de fonction a. Appuyez pour afcher la Page principale. Appuyez à nouveau pour accéder à la fonction de raccourci 1. b. Lorsque le menu Fonction est actif, appuyez sur cette touche pour afcher les informations de base concernant votre moniteur et l'entrée de courant ou pour réinitialiser les paramètres de couleurs personnalisés à leurs valeurs par défaut.3 Touche de fonction a. Appuyez pour afcher la Page principale. Appuyez à nouveau pour accéder à la fonction de raccourci 2.b. Quand le Menu fonction est actif, appuyez sur ce bouton pour sélectionner le mode scénario ou le mode jeu.4 Touche de fonction

a. Appuyez pour afcher la Page principale. Appuyez à nouveau pour accéder à la fonction de sélection de l'entrée.b. Quand le Menu fonction est actif, ce bouton permet de quitter l'OSD. 5 Touche de fonction a. Appuyez pour afcher la Page principale . Appuyez à nouveau pour accéder à la fonction suivante dans le menu Fonction. b. L'unique bouton à levier à l'arrière du cadre de l'écran fonctionne comme un joystick. Pour déplAOPEN le curseur, il suft de basculer le bouton dans les quatre sens.Français En utilisant le menu contextuel ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ Remarque : Le contenu suivant est uniquement à titre de référence générale. Les caractéristiques réelles du produit peuvent varier. L'OSD (afchage à l'écran) peut être utilisé pour régler les paramètres de votre moniteur LCD. Appuyez sur la touche MENU pour ouvrir l'OSD. Vous pouvez utiliser l'OSD pour régler la qualité de l'image, la position de l'OSD et les paramètres généraux. Pour les paramètres avancés, veuillez consulter la page suivante : Page principale Brightness

2. Touche de raccourci 1

Modes, Brightness (Luminosité), Volume, Gamma, Contrast (Contraste), Blue Light (Lumière bleue), Over Drive, TVR

3. Touche de raccourci 2

Modes, Brightness (Luminosité), Contrast (Contraste), Volume, Gamma, Blue Light (Lumière bleue), Over Drive, TVR

4. Touche de raccourci 3

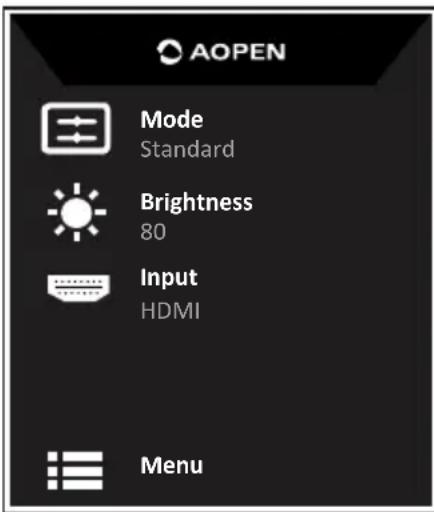

Touche de raccourci Interrupteur d'entrée Raccourci 1 (par défaut : Mode Standard) Pour choisir le mode jeu (G1, G2, G3), le prol à utiliser ou le mode scénario (Personnalisé, Standard, ECO, Graphique, Movie (Film)) Acon Racing Sports User Movie Graphics ECO Standard Modes

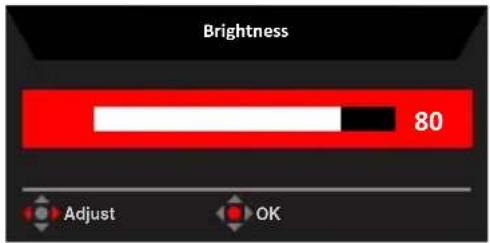

Raccourci 2 (par défaut : Brightness (Luminosité)) Ouvrez le contrôle Brightness (Luminosité) et sélectionnez votre réglage de luminosité préféré. Lorsque vous avez terminé, appuyez sur le joystick pour quitter la page en cours et mémoriser.Français Brightness

Adjust Sélectionner l'entrée Ouvrez le contrôle Input (Entrée) et sélectionnez VGA , HDMI1, HDMI2 ou Auto Source (Source auto). Lorsque vous avez terminé, appuyez sur le joystick pour quitter la page en cours et mémoriser. InputHDMI 1Auto Source

Move Exit Input Page de fonction Ouvrez la page de fonction pour ajuster les fonctions et les paramètres que vous souhaitez à l'aide des èches. Lorsque vous avez terminé, basculez le joystick vers la gauche ou la droite pour remonter d'un niveau ou utilisez

pour quitter la page actuelle et mémoriser. Picture (Image) Mode - User

1. Appuyez sur la touche MENU pour ouvrir l'OSD.

2. Basculez le joystick vers le haut ou vers le bas pour sélectionner Picture (Image) dans

l'OSD. Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.

3. Basculez vers la gauche ou vers la droite pour ajuster les échelles mobiles.

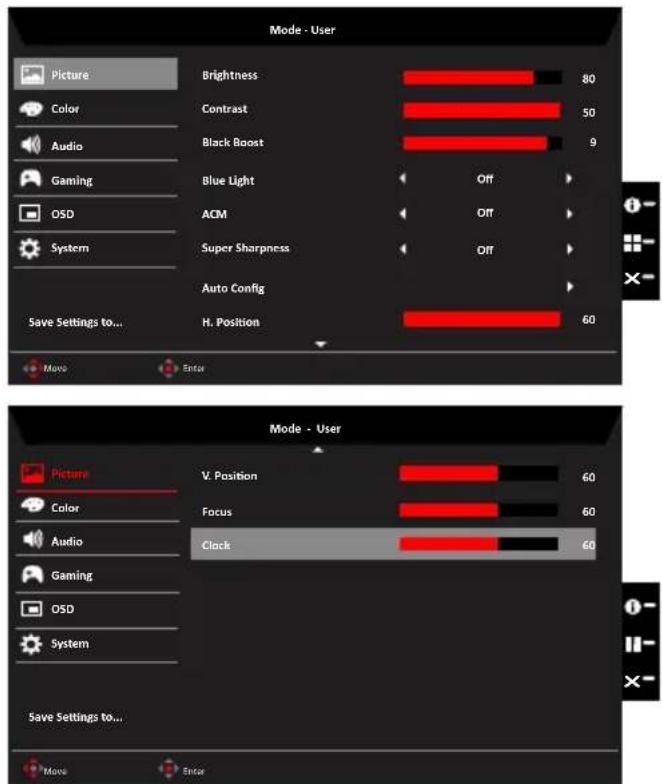

4. Le menu Picture (Image) peut être utilisé pour régler les paramètres Brightness

(Luminosité), Contrast (Contraste), Black Boost (Amplication du noir), Blue Light (Lumière bleue), ACM, Super Sharpness (Super netteté), Auto Cong, H Position (Position H), V. Position (Position V), Focus (Mise au point) et Clock (Horloge).

5. Brightness (Luminosité) : Ajustez la luminosité de 0 à 100.

‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ Remarque : Règle l'équilibre entre les tons clairs et sombres.

6. Contrast (Contraste) : Ajustez le contraste de 0 à 100.

‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ Remarque : Dénit le degré de différence entre les zones claires et sombres.

7. Black Boost (Amplication du noir) : Ajustez le niveau de noir de 0 à 10. Accentue les

ombres en augmentant la luminosité sans changer les tons plus clairs.

8. Blue Light (Lumière bleue) : Filtre la lumière bleue pour protéger vos yeux en réglant la

quantité de lumière bleue afchée -- 80 %, 70 %, 60 % ou 50 %. ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ Remarque : Les valeurs supérieures permettent de faire passer plus de lumière bleue. Pour la meilleure protection, sélectionnez une valeur inférieure.

9. ACM : Activer ou désactiver ACM.

10. Super Sharpness (Super netteté) : Active ou désactive Super Sharpness (Super

netteté). La technologie Super Sharpness (Super netteté) permet de simuler des images en haute résolution en augmentant la densité de pixels de la source originale pour rendre les images plus nettes et plus claires. Color (Couleur) Mode - User

1. Appuyez sur la touche MENU pour ouvrir l'OSD.

2. Basculez le joystick vers le haut ou vers le bas pour sélectionner Color (Couleur) dansFrançais

l'OSD. Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.

3. Basculez vers la gauche ou vers la droite pour ajuster les échelles mobiles.

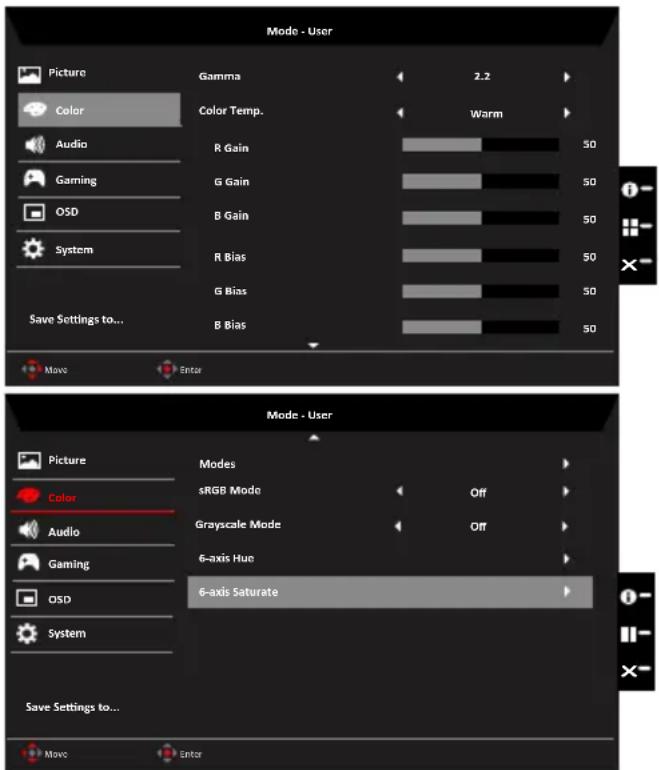

4. Le mode Gamma vous permet de régler la tonalité de luminance. La valeur par défaut

est de 2,2 (valeur standard pour Windows).

5. Color temperature (Température de couleurs) : La valeur par défaut est chaude. Vous

pouvez choisir Cool (Froide), Normal, Warm (Chaude), Bluelight (Lumière bleue) ou User (Utilisateur).

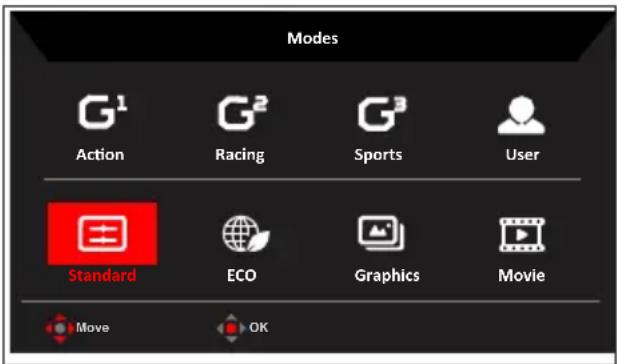

6. Modes : Pour choisir le mode scénario.

7. sRGB : Le réglage par défaut est désactivé. Vous pouvez activer ou désactiver sRGB

pour une meilleure correspondance des couleurs avec les périphériques, tels que les imprimantes et les caméras numériques.

8. Grayscale Mode (Mode Échelle de gris) : Pour choisir le mode Échelle de gris.

9. 6-axis Hue (Teinte couleur 6 axes) : Règle la teinte red (rouge), green (verte), blue

(bleue), yellow (jaune), magenta et cyan.

10. 6-axis Saturate (Saturation couleur 6 axes) : Règle la saturation red (rouge), green

(verte), blue (bleue), yellow (jaune), magenta et cyan. Audio Mode - Stardard

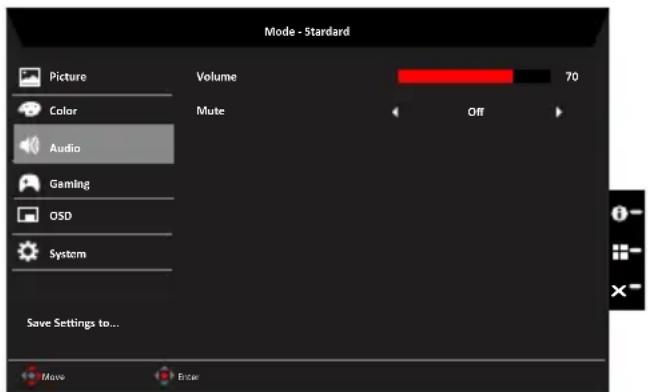

1. Appuyez sur la touche MENU pour ouvrir l'OSD.

2. Basculez le joystick vers le haut ou vers le bas pour sélectionner Audio dans l'OSD.

Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.

3. Basculez vers la gauche ou vers la droite pour ajuster les échelles mobiles.

4. Volume : Permet de régler le volume

5. Mute (Muet) : Pour choisir d'activer/désactiver Muet.Français

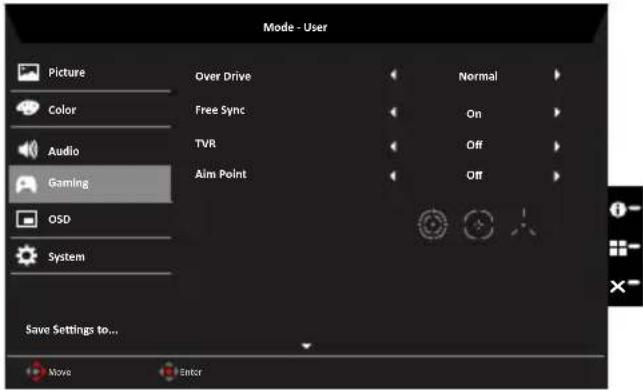

1. Appuyez sur la touche MENU pour ouvrir l'OSD.

2. Basculez le joystick vers le haut ou vers le bas pour sélectionner Gaming (Jeu) dans

l'OSD. Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.

3. Basculez vers la gauche ou la droite pour contrôler les fonctions.

4. Over Drive : Sélectionnez Off (Désactivé), Normal ou Extreme (Extrême).

5. FreeSync : Pour contrôler la prise en charge de FreeSync ou non, le réglage par défaut

est Activé. ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ Remarque :

1. Si FreeSync est « Activé », la sélection Over Drive passe automatiquement à «

2. Si FreeSync est « Désactivé », l'utilisateur peut régler Over Drive sur l'une des trois

valeurs suivantes : (a) Extrême (b) Normal (c) Désactivé.

6. TVR : Pour choisir de prendre en charge un contrôle plus net des images dynamiques,

le réglage par défaut est Désactivé. ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ Remarque :

1. Le mode PIP/PBP ne prend pas en charge TVR.

2. Paramètre HDR : « Auto » ne prend pas en charge TVR.

3. TVR réglé sur Activé, lors de l'activation de FreeSync, TVR sera automatiquement

réglé sur « Désactivé ».

4. TVR réglé sur Activé, lors d'un réglage (Luminosité, Lumière bleue, ACM), TVR sera

automatiquement réglé sur « Désactivé ».

5. La fonction TVR n'affecte pas la luminosité de (Logo, Point de visée, Message et

6. TVR réglé sur « Activé », en cas de détection d'une synchronisation d'entrée < 75 Hz,

désactive automatiquement TVR et le grise pour le désactiver.

7. TVR = (Normal ou Extrême), vu que l'image dynamique du contrôle CI est plus nette,

la Luminosité d'ensemble sera sombre, « Extrême » sera plus sombre que « Normal ».

7. Aim point (Point de visée) : Indique un point de visée à l'écran pour les jeux de tir.

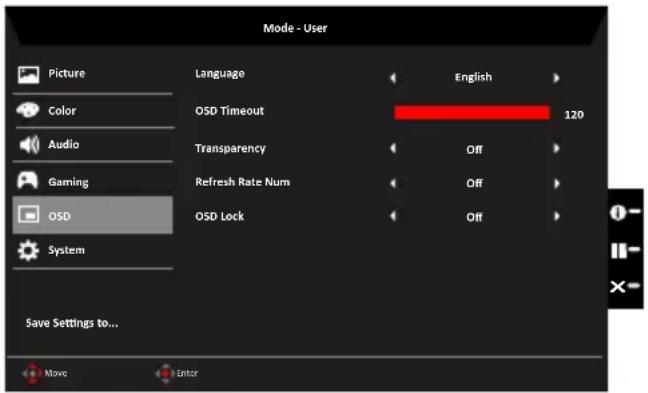

1. Appuyez sur la touche MENU pour ouvrir l'OSD.

2. Basculez le joystick vers le haut ou vers le bas pour sélectionner OSD dans l'OSD.

Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.

3. Basculez vers la gauche ou vers la droite pour ajuster les échelles mobiles.

4. Language (Langue) : Dénir la langue du menu OSD.

5. OSD timeout (Temporisation OSD) : Ajuster le délai avant de quitter le menu OSD.

6. Transparency (Transparence) : Sélectionne la transparence lors de l'utilisation du

mode jeu. La transparence peut être de 0 % (désactivée), 20 %, 40 %, 60 % ou 80 %.

7. Refresh rate num (N tx rafraîcht) : Afche le taux de rafraîchissement courant de la

dalle à l'écran. ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ Remarque : Si FreeSync est réglé sur « Activé », vous pouvez visualiser les changements de Fréquence V dans l'OSD.

8. OSD Lock (Verrouillage OSD) : Pour choisir d'activer/désactiver le verrouillage OSD.

Remarque : OSD verrouillé :

• Passez le verrouillage OSD sur « Activé » par l'option OSD et appuyez sur « Entrée » pour exécuter la fonction Verrouillage de toutes les touches.

• Le message « OSD verrouillé » s'afche au milieu de l'écran.

• Les voyants LED passent du bleu clair à l'orange clair.

• Appuyez sur n'importe quelle touche à l'écran pour afcher le message « OSD verrouillé ». OSD déverrouillé :

• En condition d'afchage normal, appuyez sur la « touche Navi » au milieu de l'écran pendant plus de 3 secondes pour déclencher « Déverrouillage OSD ».

• Le message « Déverrouillage OSD » s'afche au milieu de l'écran.

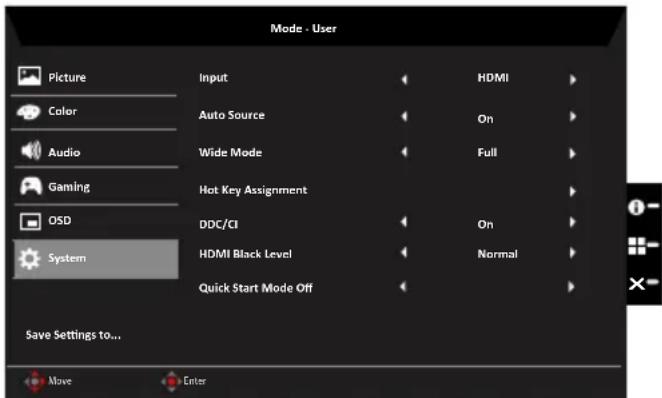

1. Appuyez sur la touche MENU pour ouvrir l'OSD.

2. Basculez le joystick vers le haut ou vers le bas pour sélectionner System (Système)

dans l'OSD. Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.

3. Basculez vers la gauche ou la droite pour contrôler les fonctions.

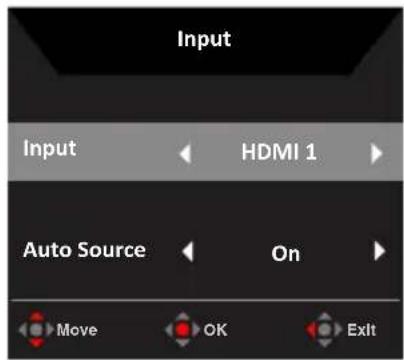

4. Input (Entrée) : Sélectionnez la source parmi ENTRÉE VGA, HDMI 1, HDMI 2.

5. Auto Source (Source auto) : Le réglage par défaut est « Activé », qui peut prendre en

charge la recherche automatique de source de signal dans l'ordre. Remarque : L'application Surround doit régler Source auto sur « Désactivé ».

6. Wide mode (Mode large) : Vous pouvez sélectionner l'aspect de l'écran que vous

utilisez. Les choix sont Aspect et Plein écran.

7. Hot Key Assigment (Affectation des touche de raccourci) : Sélectionnez la fonction de

la touche de raccourci 1 (Modes, Volume, Brightness (Luminosité), Gamma, Contrast (Contraste), Blue Light (Lumière bleue), Over Drive) et des touches de raccourci 2 (Modes, Volume, Brightness (Luminosité), Gamma, Contrast (Contraste), Blue Light (Lumière bleue), Over Drive)

8. DDC/CI : Permet d'effectuer les réglages du moniteur par l'intermédiaire du logiciel sur

PC. ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ Remarque : DDC/CI, abréviation de Display Data Channel/Command Interface (canal des données de l'écran/interface de commande), permet d'envoyer les commandes du moniteur via le logiciel.

9. HDMI Black level (Niveau noir HDMI) : Sélectionnez pour dénir le niveau de noir

10. Mode Quick start (Démarrage rapide) : Sélectionnez Off (désactiver) ou On (activer).

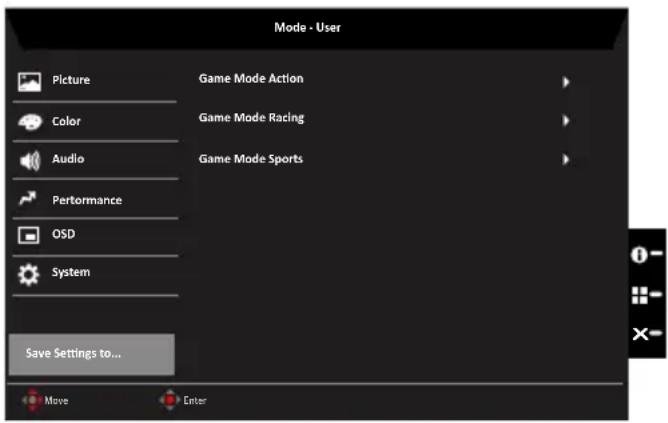

1. Appuyez sur la touche MENU pour ouvrir l'OSD.

2. Basculez le joystick vers le haut ou vers le bas pour sélectionner « Save Setting to…

(Enregistrer Réglage vers...) » dans l'OSD. Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.

3. Save Setting to Game mode (Enregistrer Réglage vers mode Jeu) : Trois prols dénis

par l'utilisateur sont disponibles. Une fois que vous avez décidé quels réglages vous conviennent, enregistrez-les et le système pourra rappeler les réglages ultérieurement quand vous activerez le mode jeu.Guide de dépannage Avant d'envoyer votre moniteur LCD en réparation, veuillez consulter la liste de dépannage ci-dessous pour voir si vous pouvez auto-diagnostiquer le problème. Mode ENTRÉE VGA/HDMI (optionnel) Problème État LED Solution Aucun image visible Bleu En utilisant le menu OSD, ajustez la luminosité et le contraste au maximum ou restaurez leur réglage par défaut. Arrêt Vériez l'interrupteur d'alimentation. Vériez si le cordon d'alimentation est correctement raccordé au moniteur. Ambre Vériez si le câble de signal vidéo est correctement raccordé à l'arrière du moniteur. Vériez si le système informatique est allumé et en mode économie d'énergie / veille. Si le verrouillage OSD est activé, la LED de statut est orange. Remarque : Les moniteurs AOPEN sont conçus pour l'affichage vidéo et visuel d'informations obtenues à partir d'appareils électroniques.
