27MX1 - Moniteur AOPEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Taille de l'écran	27 pouces (68,58 cm)
Résolution native	1920 x 1080 pixels (Full HD)
Rapport d'aspect	16:9
Connecteurs d'entrée	HDMI 1.4 (x2), VGA
Entrée audio	Oui (prise jack)
Haut-parleurs intégrés	Oui
Alimentation	Adaptateur secteur universel, 100-240 V CA, 50/60 Hz
Mode d'économie d'énergie	Oui (LED ambre)
Technologies d'affichage	FreeSync, Over Drive, TVR
Fonctions d'amélioration d'image	Black Boost, ACM, Super Sharpness, Blue Light Filter

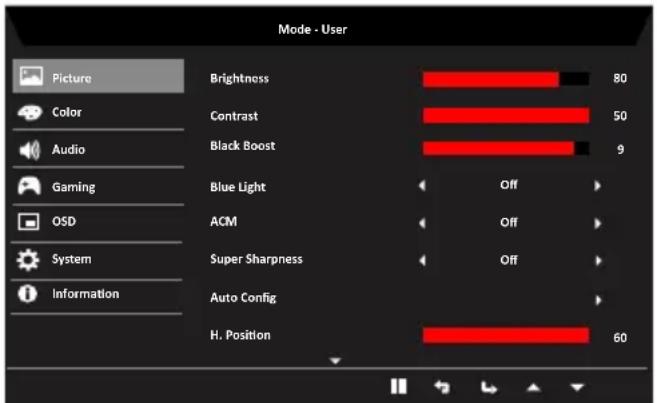

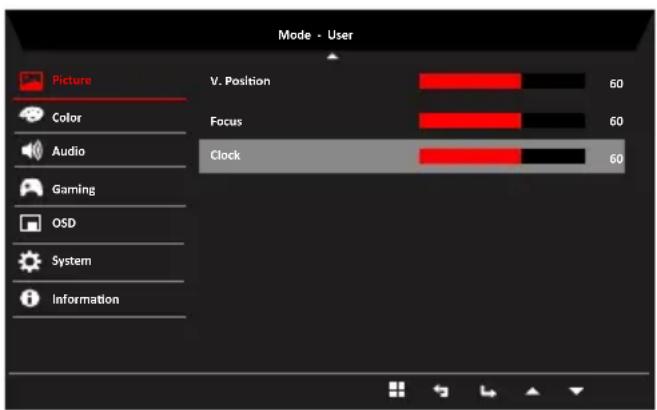

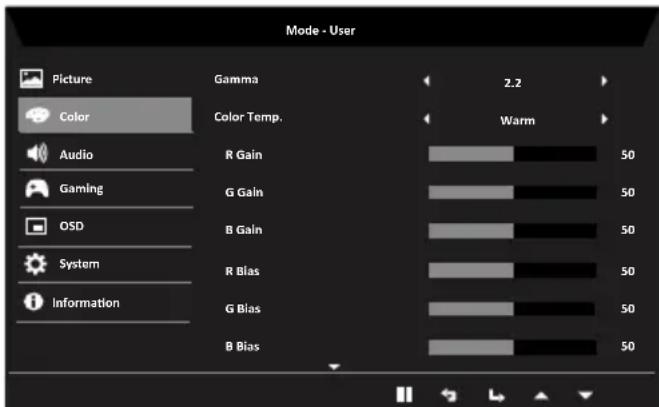

Réglages OSD	Luminosité, Contraste, Gamma, Température de couleur, Modes scène
Inclinaison	-5° à +15°
Point de visée (Aim Point)	Oui (pour jeux)
Nettoyage	Chiffon doux, débrancher avant
Recyclage	Conforme DEEE, ne pas jeter avec les déchets ménagers

FOIRE AUX QUESTIONS - 27MX1 AOPEN

Comment régler la luminosité du moniteur ?

Appuyez sur la touche MENU pour ouvrir l'OSD, puis naviguez vers Image et ajustez le paramètre Brightness avec les touches ◀/▶.

Qu'est-ce que FreeSync et comment l'activer ?

FreeSync est une technologie qui synchronise le taux de rafraîchissement du moniteur avec la carte graphique pour réduire les saccades. Pour l'activer, allez dans le menu Gaming et réglez FreeSync sur On.

Comment nettoyer l'écran du moniteur ?

Débranchez d'abord le moniteur. Utilisez un chiffon doux et sec pour essuyer l'écran et le boîtier. N'utilisez pas de produits chimiques agressifs.

Que faire si l'écran reste noir ?

Vérifiez que le moniteur est allumé (LED bleue). Si la LED est ambre, le moniteur est en veille : déplacez la souris ou appuyez sur une touche du clavier. Assurez-vous que le câble vidéo est bien branché et que l'ordinateur est allumé. Vous pouvez aussi augmenter la luminosité via l'OSD.

Comment activer le filtre de lumière bleue ?

Allez dans le menu Image de l'OSD, puis réglez Blue Light sur le pourcentage souhaité (80%, 70%, 60% ou 50%). Plus le pourcentage est bas, plus la lumière bleue est filtrée.

Comment réinitialiser les paramètres d'usine ?

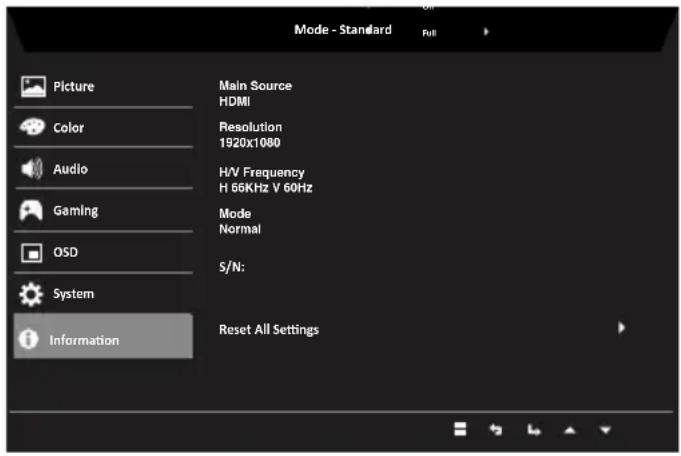

Dans le menu Information de l'OSD, sélectionnez Reset All Settings et confirmez. Cela restaurera les réglages par défaut.

Quels sont les modes de jeu disponibles ?

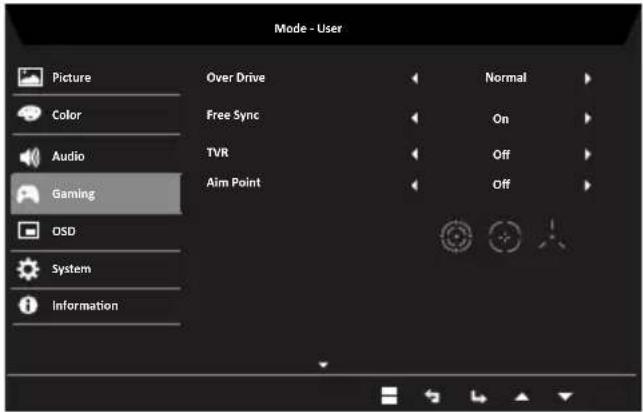

Le moniteur propose plusieurs fonctions gaming : Over Drive (Normal/Extreme/Off), FreeSync (On/Off), TVR (amélioration du mouvement), et Aim Point (point de visée). Vous les trouverez dans le menu Gaming.

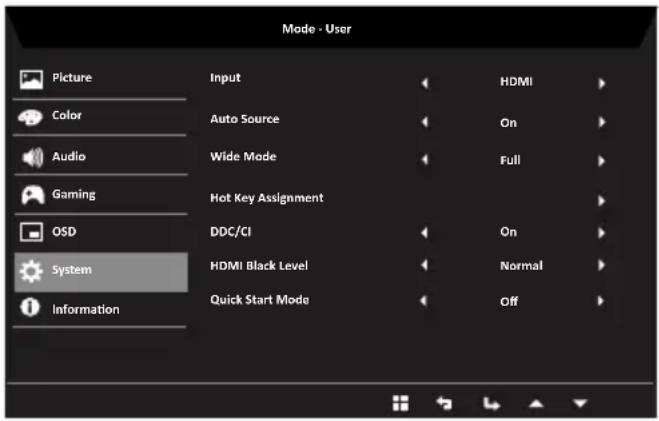

Comment changer la source d'entrée (HDMI/VGA) ?

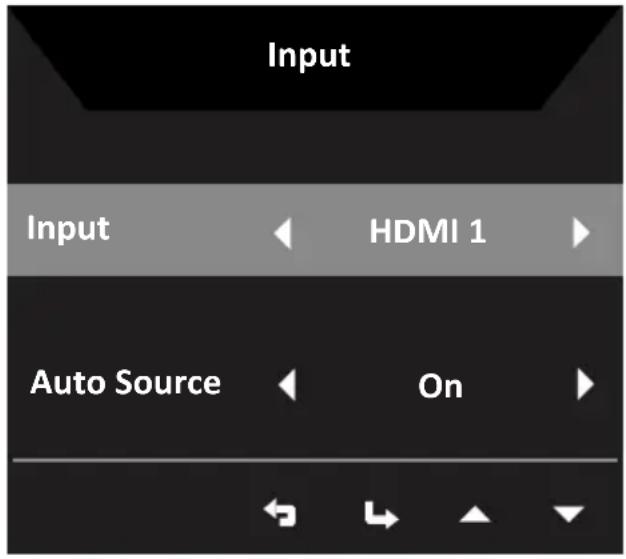

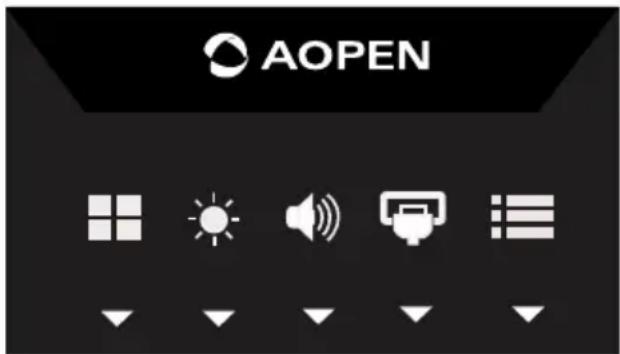

Appuyez sur la touche de fonction correspondant à l'entrée (touche 4) ou allez dans le menu principal, sélectionnez Input et choisissez HDMI1, HDMI2 ou VGA.

Le moniteur a-t-il des haut-parleurs intégrés ?

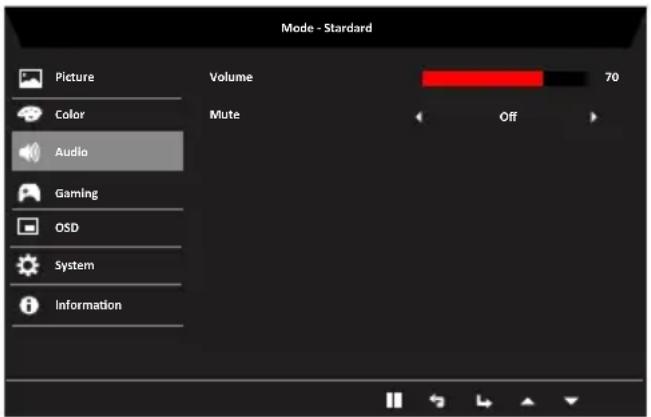

Oui, le moniteur dispose de haut-parleurs intégrés. Vous pouvez régler le volume via le menu Audio dans l'OSD ou utiliser la touche de raccourci dédiée.

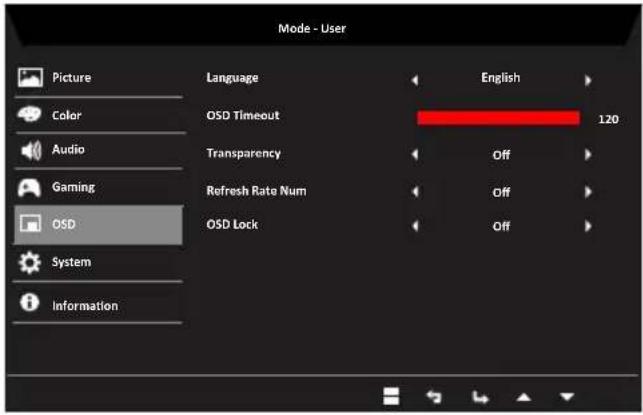

Comment verrouiller l'OSD pour éviter les modifications accidentelles ?

Dans le menu OSD, réglez OSD Lock sur On. Pour déverrouiller, maintenez enfoncée la touche centrale (tout sauf alimentation) pendant plus de 3 secondes.

MODE D'EMPLOI 27MX1 AOPEN

Tous droits réservés.

Guide de l'utilisateur du moniteur LCD AOPEN

Première édition : 7/2018

Des modifications peuvent être apportées périodiquement aux informations contenues dans la présente publication sans obligation d'avertir quiconque de telles révisions ou modifications. Ces modifications sont incorporées dans les nouvelles éditions du présent manuel ou dans des documents et publications complémentaires. Cette société ne fait aucune représentation ou garantie, expresse ou implicite, quant au contenu présent, et décline spécifiquement les garanties implicites de qualité marchande ou d'adéquation à un usage particulier.

Notez le numéro de modèle, le numéro de série, la date d'achat et le lieu d'achat dans l'espace prévu ci-dessous. Le numéro de modèle et le numéro de série sont enregistrés sur l'étiquette apposée à votre ordinateur. Toutes les correspondances concernant cette unité doivent inclure le numéro de série, le numéro de modèle et les informations relatives à l'achat.

Aucune partie de cette publication ne peut être reproduite, mémorisée dans un système informatisé, ou transmise, sous quelque forme et par quelque moyen, électronique, mécanique, par photocopie, enregistrement ou autre, sans la permission écrite préalable d'AOPEN Incorporated.

Guide de l'utilisateur du moniteur LCD AOPEN

Numéro de modèle : ____

Numéro de série : ____

Date d'achat : ____

Lieu d'achat : ____

AOPEN et le logo AOPEN sont des marques déposées de AOPEN Incorporated. Les noms et marques de produits d'autres sociétés sont utilisés ici à des fins d'identification et appartiennent à leurs sociétés respectives.

Informations relatives à votre sécurité et à votre confort

Instructions de sécurité

Lisez ces instructions avec attention. Conservez le présent document pour référence future. Respectez tous les avertissements et instructions indiqués sur le produit.

Notes spéciales relatives aux moniteurs LCD

Les points suivants sont normaux pour un écran LCD et ne révèlent pas un problème.

• En raison de la nature de la lumière fluorescente, l'écran peut scintiller au cours de la première utilisation. Éteignez l'interrupteur d'alimentation et rallumez-le pour vous assurer que ce scintillement disparaît.
• Vous pouvez observer une luminosité irrégulière de l'écran en fonction du motif de bureau que vous utilisez.
• L'écran LCD possède 99,99% ou plus de pixels efficaces. Il peut comprendre des défauts à raison de 0,01% ou moins, tels que des pixels manquants ou des pixels allumés en permanence.
• En raison de la nature de l'écran LCD, une image rémanente de l'écran précédent peut subsister après changement d'image, lorsque la même image est affichée pendant plusieurs heures. Dans ce cas, l'écran se rétablit lentement en changeant d'image ou en éteignant l'interrupteur d'alimentation pendant quelques heures.

Nettoyage de votre moniteur

Veuillez respecter scrupuleusement ces directives pour nettoyer le moniteur :

• Débranchez toujours le moniteur avant de le nettoyer.
• Utilisez un chiffon doux pour essuyer l'écran, ainsi que l'avant et les côtés du boîtier.

Accessibilité

Assurez-vous que la prise de courant à laquelle vous raccordez le cordon d'alimentation est facilement accessible et située aussi près de l'opérateur de l'appareil que possible. Lorsque vous devez déconnecter l'alimentation de l'appareil, veillez à débrancher le cordon d'alimentation de la prise électrique.

Sécurité lors de l'écoute

Pour protéger votre audition, respectez ces instructions.

• Augmentez progressivement le volume jusqu'à ce que vous puissiez entendre clairement, confortablement et sans déformation.
• Après avoir réglé le niveau du volume, ne l'augmentez plus après que vos oreilles se sont adaptées.
• Limitez la durée d'écoute de la musique à un volume élevé.
• Évitez d'augmenter le volume pour contrer le bruit ambiant.
• Baissez le volume si vous n'arrivez pas à entendre les gens parler autour de vous.

Avertissements

• N'utilisez pas ce produit près de l'eau.
• Ne placez pas ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il peut sérieusement s'endommager.
• Les fentes et ouvertures sont prévues pour la ventilation afin d'assurer un fonctionnement fiable du produit et pour le protéger de la surchauffe. Ces ouvertures ne doivent pas être bloquées ni couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un canapé, un tapis ou une autre surface similaire. Ce produit ne doit jamais être placé près d'un radiateur ou d'un convecteur, ni dessus, ni dans une installation intégrée sauf si une ventilation adéquate est prévue.
• N'enfoncez jamais des objets d'aucune sorte dans ce produit à travers les fentes du boîtier car ils pourraient toucher des points de tension dangereuse ou provoquer des courts-circuits qui pourraient causer un incendie ou un choc électrique. Ne renversez jamais de liquide d'aucune sorte sur ou dans le produit.
• Pour éviter d'endommager les composants internes et empêcher une fuite de la batterie, ne placez pas le produit sur une surface vibrante.
• Ne l'utilisez jamais en faisant du sport, de l'exercice ou dans un environnement vibrant qui pourrait probablement causer un court-circuit des dégâts internes à l'appareil.
• L'adaptateur ne doit être utilisé que pour ce moniteur, et non à d'autres fins.
• Votre appareil utilise l'une des alimentations suivantes : Fabrication : DELTA:ADP-135KB-T(19V/135W)

Utilisation de l'énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette signalétique. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou la compagnie d'électricité locale.

• Ne laissez rien reposer sur le cordon d'alimentation. Ne placez pas ce produit là où les gens vont marcher sur le cordon.

• Si une rallonge est utilisée avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas la valeur nominale de la rallonge. Aussi, assurez-vous que l'ampérage de tous les appareils branchés sur la prise secteur ne dépasse pas le calibre du fusible.

• Ne surchargez pas une prise électrique ou une barrette multiprise en y branchant trop d'appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale de la dérivation. Si vous utilisez des barrettes d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette.
• Le cordon d'alimentation de ce produit est équipé d'une fiche de terre à trois fils. La fiche ne peut être insérée que dans une prise avec terre. Assurez-vous que la prise de courant est correctement reliée à la terre avant d'insérer la fiche du cordon d'alimentation. N'insérez pas la fiche dans une prise de courant non reliée à la terre. Contactez votre électricien pour plus de détails.

Avertissement ! La broche de mise à la terre est une fonction de sécurité. Le fait d'utiliser une prise de courant qui ne soit pas correctement reliée à la terre peut entraîner un choc électrique et / ou des blessures.

Remarque : La broche de mise à la terre fournit également une bonne protection contre le bruit produit par les appareils électriques environnants et qui interfèrent avec les performances de ce produit.

- Utilisez le produit uniquement avec le cordon d'alimentation secteur fourni. Si vous avez besoin de remplaOPEN le cordon d'alimentation, assurez-vous que le nouveau cordon d'alimentation est conforme aux exigences suivantes :type amovible, listé UL / certifié CSA, type SPT-2, valeurs nominales 7 A 125 V minimum, approuvé VDE ou équivalent, 4,6 mètres (15 pieds) de longueur maximale.

Entretien du produit

Ne tentez pas de faire l'entretien de ce produit vous-même, car l'ouverture ou la dépose des couvercles peut vous exposer à des points de tension dangereuse ou à d'autres risques. Pour tout entretien, veuillez vous adresser à du personnel qualifié.

Débranchez ce produit de la prise secteur et faites appel à un personnel qualifié lorsque :

• le cordon d'alimentation ou la fiche est endommagé, coupé ou effiloché
• du liquide a été renversé dans le produit
• le produit a été exposé à la pluie ou à l'eau
• le produit est tombé ou le boîtier a été endommagé
• le produit présente une altération notable de performance, indiquant un besoin d'entretien
• le produit ne fonctionne pas normalement après avoir suivi les instructions de fonctionnement

Remarque : Ajustez uniquement les commandes qui sont couvertes par les instructions d'utilisation, car un mauvais réglage d'autres commandes peut provoquer des dégâts et entraîner des travaux coûteux auprès d'un technicien qualifié pour restaurer le produit à son état nominal.

Environnements potentiellement explosifs

Éteignez votre appareil dans toute zone présentant une atmosphère potentiellement explosive et respectez tous les panneaux et les instructions. Les atmosphères potentiellement explosives comprennent les zones où il est généralement conseillé d'arrêter le moteur de votre véhicule. Des étincelles dans de telles zones peuvent provoquer une explosion ou un incendie entraînant des blessures corporelles ou même la mort. Éteignez l'appareil à proximité de dépôts, de zones de stockage et de distribution de carburant; d'usines de produits chimiques; ou lorsque des opérations de dynamitage sont en cours. Les zones à atmosphère potentiellement explosive sont souvent, mais pas toujours, indiquées. Ils comprennent les cales des bateaux, les sites de transfert ou de stockage de produits chimiques, les véhicules utilisant du gaz de pétrole liquéfié (comme le propane ou le butane) et les zones où l'air contient des produits chimiques ou des particules telles que des grains, de la poussière ou des poudres métalliques.

Informations supplémentaires relatives à la sécurité

Votre appareil et ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants.

Informations relatives au recyclage des équipements informatiques

AOPEN est fortement impliqué dans la protection de l'environnement et considère le recyclage, sous la forme de récupération et d'élimination du matériel d'occasion, comme l'une des priorités de l'entreprise pour minimiser le fardeau qui pèse sur l'environnement.

Chez AOPEN, nous sommes parfaitement conscients des effets environnementaux de notre entreprise et nous efforçons d'identifier et de fournir les meilleures procédures de travail pour réduire l'impact environnemental de nos produits.

Pour plus d'informations et d'aide lors du recyclage, veuillez consulter ce site Web : http://www.AOPEN-group.com/public/Sustainability/sustainability01.htm

Visitez www.AOPEN-group.com pour plus d'informations sur les caractéristiques et les avantages de nos autres produits.

Instructions relatives à la mise au rebut

Ne jetez pas cet appareil électronique à la poubelle lors de la mise au rebut. Pour minimiser la pollution et assurer une meilleure protection mondiale de l'environnement, veuillez recycler. Pour plus d'informations sur la réglementation concernant les déchets d'équipements électriques et électroniques (DEEE), visitez http://www.AOPEN-group.com/public/Sustainability/sustainability01.htm

Déclaration relative aux pixels LCD

L'unité LCD est produite avec des techniques de fabrication de haute précision.

Néanmoins, certains pixels peuvent parfois avoir des ratés ou apparaître sous forme de points noirs ou rouges. Cela n'a aucun effet sur l'image enregistrée et ne constitue pas un dysfonctionnement.

Ce produit a été livré avec une gestion de l'alimentation activée :

• Activation du mode Veille de l'écran au bout de 5 minutes d'inactivité de la part de l'utilisateur.
• Sortez le moniteur du mode Veille lorsqu'il est en mode Arrêt Actif, déplacez la souris ou appuyez sur n'importe quelle touche du clavier.

Conseils et informations pour le confort d'utilisation

Les utilisateurs d'ordinateurs peuvent se plaindre de fatigue oculaire ou de maux de tête après une utilisation prolongée. Les utilisateurs sont aussi soumis à des risques de blessures physiques après de longues heures de travail devant un ordinateur. Les périodes de travail prolongées, une mauvaise posture, de mauvaises habitudes de travail, le stress, des conditions de travail inadéquates, la santé personnelle et d'autres facteurs augmentent fortement le risque de blessure physique.

L'utilisation incorrecte de l'ordinateur peut provoquer un syndrome du canal carpien, une tendinite, une ténosynovite ou d'autres troubles musculo-squelettiques. Les symptômes suivants peuvent apparaître au niveau des mains, des poignets, des bras, des épaules, du cou ou du dos :

• engourdissement ou sensation de brûlure ou de picotement
  • endolorissement, douleur ou sensibilité
  • douleur, gonflement ou pulsation
  • raideur ou oppression
• froid ou faiblesse

Si vous avez ces symptômes ou tout autre douleur et/ou inconfort récurrent ou persistant lié à l'utilisation de l'ordinateur, consultez immédiatement un médecin et informez le service de santé et sécurité de votre entreprise.

La section suivante donne des conseils pour une utilisation plus confortable de l'ordinateur.

Trouvez votre zone de confort

Trouvez votre zone de confort en ajustant l'angle de vue du moniteur, en utilisant un repose-pied ou en surélevant votre position assise afin d'obtenir un confort maximal. Respectez les conseils suivants :

• abstenez-vous de rester trop longtemps dans une position fixe
• évitez de vous courber vers l'avant et / ou de vous pencher en arrière
• levez-vous et marchez régulièrement pour relâcher la pression sur les muscles de vos jambes

Prenez soin de votre vision

De longues heures de visualisation, le port de lunettes ou de lentilles inadaptées, les reflets, une lumière excessive, des écrans mal réglés, des polices très petites et des affichages avec un faible contraste peuvent fatiguer vos yeux. Les sections suivantes donnent des suggestions sur la façon de réduire la fatigue visuelle.

Yeux

• Reposez vos yeux fréquemment.
• Accordez à vos yeux des pauses régulières en détournant le regard du moniteur et en vous concentrant sur un point éloigné.
• Clignez des yeux fréquemment pour les empêcher de se dessécher.

Écran

• Maintenez votre écran propre.
• Maintenez votre tête à un niveau plus élevé que le bord supérieur de l'affichage pour que vos yeux pointent vers le bas lorsque vous regardez le milieu de l'écran.
• Réglez la luminosité de l'écran et / ou le contraste à un niveau confortable afin d'améliorer la lisibilité du texte et la clarté des graphiques.

• Éliminez les reflets et les réflexions :

• en plaçant votre écran de telle sorte que les côtés soient face à la fenêtre ou à toute source de lumière

• en réduisant la lumière ambiante en utilisant des rideaux, des stores ou des volets
  • en utilisant une lampe de bureau
• en changeant l'angle de vue de l'écran
  • en utilisant un filtre antireflet
• en utilisant un viseur d'affichage, par exemple un morceau de carton qui dépasse du bord supérieur avant de l'écran

- Évitez d'ajuster votre écran à un angle de vue anormal.

- Évitez de regarder des sources de lumière brillantes, par exemple une fenêtre ouverte, pendant des périodes prolongées.

Développer de bonnes habitudes de travail

Développez les habitudes de travail suivantes pour rendre votre utilisation de l'ordinateur plus relaxante et plus productive :

• Faites de courtes pauses régulièrement et souvent.
  • Effectuez des exercices d'étirement.
• Respirez de l'air frais aussi souvent que possible.
• Faites de l'exercice régulièrement pour maintenir un corps sain.

Informations relatives à votre sécurité et à votre confort iii

Instructions de sécurité iii

Notes spéciales relatives aux moniteurs LCD iii

Nettoyage de votre moniteur iii

Accessibilité iv

Sécurité lors de l'écoute iv

Avertissements iv

Utilisation de l'énergie électrique iv

Entretien du produit v

Environnements potentiellement explosifs vi

Informations supplémentaires relatives à la sécurité vi

Informations relatives au recyclage des équipements informatiques vi

Instructions relatives à la mise au rebut vi

Déclaration relative aux pixels LCD vii

Conseils et informations pour le confort d'utilisation vii

Trouvez votre zone de confort vii

Prenez soin de votre vision viii

Développer de bonnes habitudes de travail viii

Ajustement de la position de l'écran 2

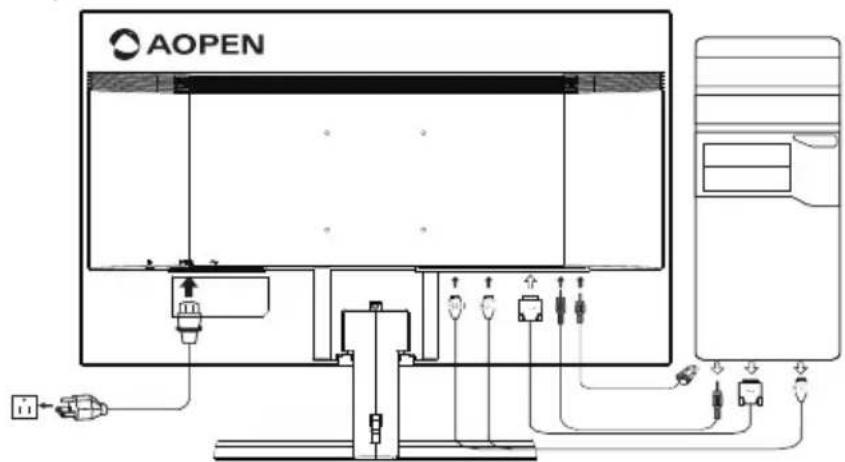

Connexion de l'adaptateur et du cordon d'alimentation secteur (CA) 3

Économie d'énergie 3

Display Data Channel (DDC) 4

Câble de signal d'affichage couleur à 15 broches 4

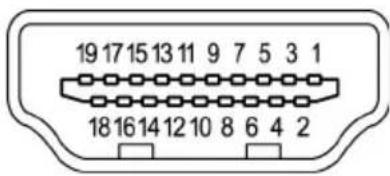

Câble de signal d'affichage couleur à 19 broches 5

Tableau des fréquences standard 6

Installation 7

Commandes utilisateurs 8

Commandes externes 8

En utilisant le menu contextuel 9

Page Fonction 10

Guide de dépannage 17

Mode HDMI/VGA (en option) 17

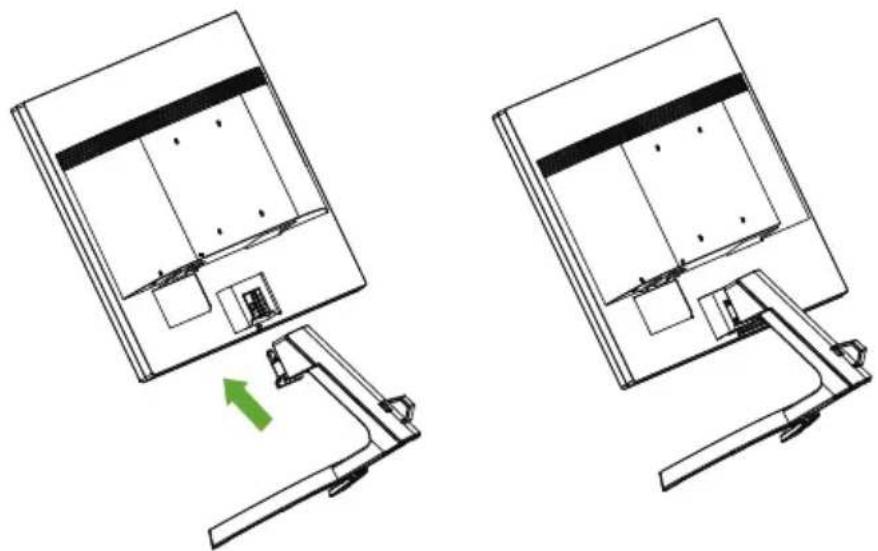

Déballage

Veuillez vérifier que les éléments suivants sont présents lorsque vous déballez la boîte, et conservez les matériaux d'emballage au cas où vous devriez expédier ou transporter le moniteur à l'avenir.

Moniteur LCD Guide de démarrage Câble audio

Cordon d'alimentation secteur (CA)

Remarque : Retirez le moniteur et la base du moniteur de leur emballage. Placez soigneusement le moniteur face orientée vers le bas sur une surface stable -- utilisez un chiffon pour éviter de rayer l'écran.

• Ajustement de la position de l'écran

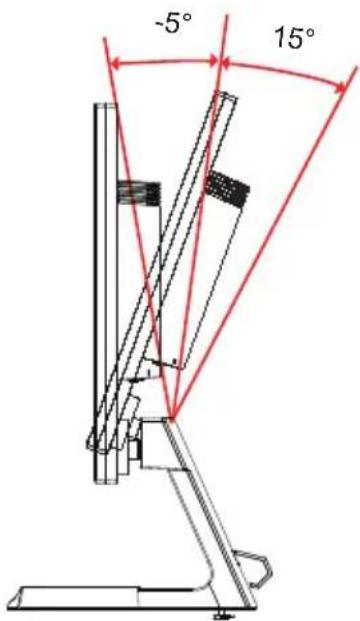

Pour optimiser la position de visualisation, vous pouvez régler l'inclinaison du moniteur à l'aide de vos deux mains pour tenir les bords du moniteur comme indiqué ci-dessous. Le moniteur peut être réglé de 15 degrés vers le haut ou de 5 degrés vers le bas.

Connexion de l'adaptateur et du cordon d'alimentation secteur (CA)

• Vérifiez d'abord pour vous assurer que le cordon d'alimentation que vous utilisez correspond au type correct requis pour votre région.
• Le moniteur possède une alimentation universelle qui permet le fonctionnement dans les régions avec une tension de 100/120 V CA ou de 220/240 V CA. Il n'y a aucun réglage à faire par l'utilisateur.
• Branchez une extrémité du cordon d'alimentation CA à l'adaptateur et reliez l'autre extrémité à une prise secteur.
• Pour les appareils utilisant du 120 V AC : Utilisez un ensemble de cordon agréé UL, un fil de type SVT et une fiche de caractéristiques 10 A / 125 V.
• Pour les appareils utilisant du 220/240 V AC : Utilisez un ensemble de cordon constitué d'un cordon H05VV-F et d'une fiche de caractéristiques 10 A / 250 V. L'ensemble de cordon doit avoir les autorisations de sécurité appropriées pour le pays dans lequel le matériel est installé.

Économie d'énergie

Le moniteur est mis en mode d'économie d'énergie par le signal de commande du contrôleur d'affichage, comme indiqué par la LED d'alimentation de couleur ambre.

État Voyant LED
ACTIVÉ Bleu
Mode d'économie d'énergie	Ambre

L'état d'économie d'énergie est maintenu jusqu'à ce qu'un signal de commande soit détecté ou que le clavier ou la souris soit activé. Le temps de récupération de l'état ARRÊT actif à l'état MARCHE est d'environ 3 secondes.

Display Data Channel (DDC)

Pour faciliter l'installation, à partir du moment où votre système prend en charge le protocole DDC, l'écran est capable de plug-and-play. Le DDC est un protocole de communication via lequel le moniteur informe automatiquement le système hôte de ses capacités; par exemple les résolutions prises en charge et les fréquences correspondantes. Le moniteur prend en charge la norme DDC2B.

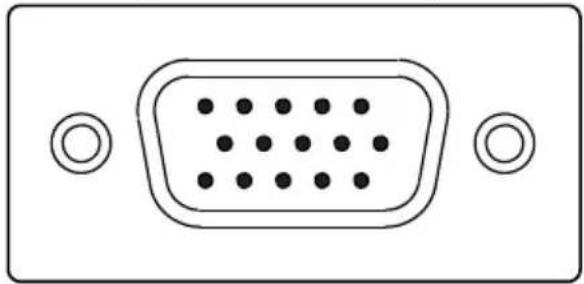

Câble de signal d'affichage couleur à 15 broches

N°BROCHE	Description	N°BROCHE	Description
1	Rouge 9 +5V
2	Vert 10 Masse logique
3	Bleu 11 Masse du moniteur
4	Masse du moniteur 12 Données DDC série
5	Retour DDC 13 H-sync
6	Masse R 14 V-sync
7	Masse V 15 Horloge DDC série
8	Masse B

Câble de signal d'affichage couleur à 19 broches

N° BROCHE Description N° BROCHE Description
1 TMDS Data2+ 2 TMDS Data2 Shield (blindage)
3 TMDS Data2- 4 TMDS Data1+
5	TMDS Data1 Shield (blindage)	6 TMDS Data1-
7 TMDS Data0+ 8 TMDS Data0 Shield (blindage)
9 TMDS Data0- 10 TMDS Clock+
11	TMDS Clock Shield (blindage)	12 TMDS Clock-
13 CEC 14 Réservé (NC sur l'appareil)
15 SCL 16 SDA
17 DDC/CEC Ground (Masse) 18 Power (Alimentation) + 5V
19	Hot Plug Detect (détection de branchement à chaud)

Tableau des fréquences standard

MODE VESA
MODE Resolution
1VGA640x48060Hz
2MAC640x48066.662Hz
3VESA720x40070Hz
4SVGA800x60056Hz
5SVGA800x60060Hz
6XGA1024x76860Hz
7XGA1024x76870Hz
8VESA1152x86475Hz
9SXGA1280x102460Hz
10VESA1280x72060Hz
11WXGA1280x80060Hz
12WXGA+1440x90060Hz
13WSXGA+1680x105060Hz
14UXGA 1920x108060Hz
15UXGA 1920x108075Hz

Installation

1. Mettez votre ordinateur hors tension et débranchez le câble d'alimentation de votre ordinateur.
2. Raccordez le câble de signal à la prise d'entrée HDMI1.4 (en option) et /ou VGA (en option) du moniteur, et la prise de sortie HDMI1.4 (en option) et /ou VGA (en option) de la carte graphique sur l'ordinateur. Puis serrez les vis à oreilles sur le connecteur du câble de signal.
3. (En option) : Raccordez la prise d'entrée audio (AUDIO IN) du moniteur LCD et le port de sortie ligne de l'ordinateur avec le câble audio.
4. Insérez le câble d'alimentation du moniteur dans la prise d'alimentation à l'arrière du moniteur.
5. Branchez les cordons d'alimentation de votre ordinateur et de votre moniteur dans la prise de courant la plus proche.

Remarque : La sortie audio concerne uniquement le modèle avec sortie audio. Veuillez consulter le manuel de l'utilisateur pour plus d'instructions.

FreeSync (HDMI uniquement) :

Permet à une source graphique prise en charge par FreeSync d'ajuster dynamiquement le taux de rafraîchissement de l'affichage en fonction des fréquences d'images standard du contenu pour une actualisation d'affichage efficace énergétiquement, quasiment sans saccade et à latence faible.

Commandes utilisateurs

Commandes externes

1&2	Bouton Power (Marche)	Allume/éteint le moniteur. Le bleu indique la mise sous tension. La lumière ambre indique le mode veille/économie d'énergie
3	Touche de fonction	a. Appuyez pour afficher la Page principale. Appuyez à nouveau pour accéder à la fonction suivante dans le menu Fonction.b. Quand le Menu fonction est actif, appuyez sur cette touche sélectionnée ou passez à la fonction suivante.
4	Touche de fonction	a. Appuyez pour afficher la Page principale. Appuyez à nouveau pour accéder à la fonction de sélection de l'entrée.b. Quand le Menu fonction est actif, appuyez sur ce bouton sélectionné ou passez à la fonction précédente.
5	Touche de fonction	a. Appuyez pour afficher la Page principale. Appuyez à nouveau pour accéder à la fonction de réglage du volume.b. Quand le Menu fonction est actif, ce bouton entre une sélection dans l'OSD.
6	Touche de fonction	a. Appuyez pour afficher la Page principale. Appuyez à nouveau pour accéder à la fonction de réglage de la luminosité.b. Quand le menu Fonction est actif. Appuyez pour retourner au menu précédent ou quitter le menu en cours.
7	Touche de fonction	a. Quand la Page principale est active, appuyez pour déclencher le contrôle Mode jeu b. Quand le Menu fonction est actif, appuyez pour quitter le menu en cours.

Pour les écrans avec des cadres brillants, l'utilisateur doit prendre en compte le positionnement de l'écran car le cadre cause des reflets gênants provenant des surfaces lumineuses et brillantes à proximité.

En utilisant le menu contextuel

Remarque : Le contenu suivant est uniquement à titre de référence générale. Les caractéristiques réelles du produit peuvent varier.

L'OSD (affichage à l'écran) peut être utilisé pour régler les paramètres de votre moniteur LCD. Appuyez sur la touche MENU pour ouvrir l'OSD. Vous pouvez utiliser l'OSD pour régler la qualité de l'image, la position de l'OSD et les paramètres généraux. Pour les paramètres avancés, veuillez consulter la page suivante :

Page principale

Régler le Brightness

Ouvrez le contrôle Brightness (Luminosité) et réglez le volume avec les flèches. Une fois que vous avez terminé, utilisez pour retourner au niveau précédent.

Ouvrez le contrôle Volume et réglez le volume avec les flèches. Une fois que vous avez terminé, utilisez pour retourner au niveau précédent.

Sélectionner l'entrée

Ouvrez le contrôle Entrée et sélectionnez HDMI1, HDMI2 ou VGA. Une fois que vous avez terminé, utilisez pour retourner au niveau précédent.

Page Fonction

Ouvrez la page Fonction pour ajuster les paramètres des fonctions Image, Couleur, OSD et Réglage que vous souhaitez à l'aide des flèches. Vous pouvez également visualiser les informations système de votre moniteur depuis cette page. Une fois que vous avez terminé, utilisez pour retourner au niveau précédent.

Picture (Image)

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. En utilisant les touches ▲/▼, sélectionnez Image dans l'OSD. Puis accédez à l'élément d'image que vous souhaitez régler.

3. Utilisez les touches ◀/▶ pour ajuster les échelles mobiles.

4. Le menu Picture (Image) peut être utilisé pour régler les paramètres Brightness (Luminosité), Contrast (Contraste), Black Boost (Amplification du noir), Blue Light (Lumière bleue), ACM, Super Sharpness (Super netteté), Auto Config, H Position (Position H), V. Position (Position V), Focus (Mise au point) et Clock (Horloge).

5. Brightness (Luminosité) : Ajustez la luminosité de 0 à 100.

Remarque : Règle l'équilibre entre les tons clairs et sombres.

1. Contrast (Contraste) : Ajustez le contraste de 0 à 100.

Remarque : Définit le degré de différence entre les zones claires et sombres.

1. Black Boost (Amplification du noir) : Ajustez le niveau de noir de 0 à 10. Accentue les ombres en augmentant la luminosité sans changer les tons plus clairs.

Remarque : Si l'image est très claire ou comporte peu de zones d'ombre, ajuster ce paramètre risque de ne pas entraîner de changements visibles à l'image.

1. Blue Light (Lumière bleue) : Filtre la lumière bleue pour protéger vos yeux en réglant la quantité de lumière bleue affichée -- 80 %, 70 %, 60 % ou 50 %.

Remarque : Les valeurs supérieures permettent de faire passer plus de lumière bleue. Pour la meilleure protection, sélectionnez une valeur inférieure.

1. ACM : Activer ou désactiver ACM. Le réglage par défaut est désactivé.

2. Super Sharpness (Super netteté) : On (Activer) ou Off (Désactiver) la netteté. La technologie de netteté permet de simuler des images en haute résolution en augmentant la densité de pixels de la source originale pour rendre les images plus nettes et plus claires.

Color (Couleur)

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. À l'aide des touches ▲/▼, sélectionnez Color (Couleur) depuis l'OSD. Puis naviguez jusqu'à l'élément image que vous souhaitez régler.
3. Utilisez les touches ◀/▶ pour sélectionner le paramètre.

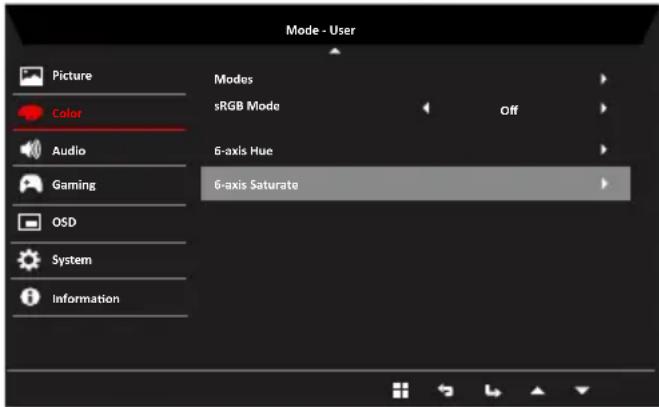

4. Le mode Gamma vous permet de régler la tonalité de luminance. La valeur par défaut est de 2,2 (valeur standard pour Windows).
5. Color temperature (Température de couleurs) : La valeur par défaut est chaude. Vous pouvez choisir Cool (Froide), Normal, Warm (Chaude), Bluelight (Lumière bleue) ou User (Utilisateur).
6. Modes : Pour choisir le mode scénario.
7. sRGB : Le réglage par défaut est désactivé. Vous pouvez activer ou désactiver sRGB pour une meilleure correspondance des couleurs avec les périphériques, tels que les imprimantes et les caméras numériques.
8. 6-axis Saturate (Saturation couleur 6 axes) : Règle la saturation red (rouge), green (verte), blue (bleue), yellow (jaune), magenta et cyan.
9. 6-axis Hue (Teinte couleur 6 axes) : Règle la teinte red (rouge), green (verte), blue (bleue), yellow (jaune), magenta et cyan.

Audio

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. À l'aide des touches ▲/▼, sélectionnez Color (Couleur) depuis l'OSD. Puis naviguez jusqu'à l'élément image que vous souhaitez régler.
3. Utilisez les touches ◀/▶ pour sélectionner le paramètre.
4. Volume : Permet de régler le volume
5. Mute (Muet) : Pour choisir d'activer/désactiver Muet.

Jeu

1. Appuyez sur la touche MENU pour ouvrir l'OSD.

2. À l'aide des touches ▲/▼, sélectionnez Color (Couleur) depuis l'OSD. Puis naviguez jusqu'à l'élément image que vous souhaitez régler.

3. Utilisez les touches ◀/▶ pour sélectionner le paramètre.

4. Over Drive : Sélectionnez Off (Désactivé), Normal ou Extreme (Extrême).

5. FreeSync : Pour contrôler la prise en charge de FreeSync ou non, le réglage par défaut est Activé.

Remarque :

1. Si FreeSync est « Activé », la sélection Over Drive passe automatiquement à « Normal ».

2. Si FreeSync est « Désactivé », l'utilisateur peut régler Over Drive sur l'une des trois valeurs suivantes : (a) Extrême (b) Normal (c) Désactivé.

3. TVR : Pour choisir de prendre en charge un contrôle plus net des images dynamiques, le réglage par défaut est Désactivé.

Remarque :

1. Le mode PIP/PBP ne prend pas en charge TVR.
2. Paramètre HDR : « Auto » ne prend pas en charge TVR.
3. TVR réglé sur Activé, lors de l'activation de FreeSync, TVR sera automatiquement réglé sur « Désactivé ».
4. TVR réglé sur Activé, lors d'un réglage (Luminosité, Lumière bleue, ACM), TVR sera automatiquement réglé sur « Désactivé ».
5. La fonction TVR n'affecte pas la luminosité de (Logo, Point de visée, Message et Icône Entrée).
6. TVR réglé sur « Activé », en cas de détection d'une synchronisation d'entrée < 75 Hz, désactive automatiquement TVR et le grise pour le désactiver.

7. TVR = (Normal ou Extrême), vu que l'image dynamique du contrôle Cl est plus nette, la Luminosité d'ensemble sera sombre, « Extrême » sera plus sombre que « Normal ».

8. Aim point (Point de visée) : Indique un point de visée à l'écran pour les jeux de tir.

Remarque : En mode PBP, le point de visée n'est pas affiché.

OSD

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. À l'aide des touches ▲/▼, sélectionnez OSD depuis l'OSD. Puis naviguez jusqu'au paramètre que vous souhaitez modifier.
3. Utilisez les touches ◀/▶ pour ajuster les échelles mobiles.
4. Language (Langue) : Définir la langue du menu OSD.
5. OSD timeout (Temporisation OSD) : Ajuster le délai avant de quitter le menu OSD.
6. Refresh rate num (N tx rafraîcht) : Affiche le taux de rafraîchissement courant de la dalle à l'écran.

Remarque : Si FreeSync est réglé sur « Activé », vous pouvez visualiser les changements de Fréquence V dans l'OSD.

1. Transparency (Transparence) : Sélectionne la transparence lors de l'utilisation du mode jeu. La transparence peut être de 0 % (désactivée), 20 %, 40 %, 60 % ou 80 %.
2. OSD Lock (Verrouillage OSD) : Pour choisir d'activer/désactiver le verrouillage OSD. Remarque :

OSD verrouillé :

• Passez le verrouillage OSD sur « Activé » par l'option OSD et appuyez sur « Entrée » pour exécuter la fonction Verrouillage de toutes les touches.
• Le message « OSD verrouillé » s'affiche au milieu de l'écran.
• Les voyants LED passent du bleu clair à l'orange clair.
• Appuyez sur n'importe quelle touche à l'écran pour afficher le message « OSD verrouillé ».

OSD déverrouillé :

• En conditions normales d'affichage, appuyez sur n'importe quelle touche (Hors alimentation CC) au milieu pendant plus de 3 secondes pour déclencher le "Déverrouillage OSD".
• Le message « Déverrouillage OSD » s'affiche au milieu de l'écran.
• Les voyants LED repassent au bleu clair.

System Setting (Paramètre système)

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. À l'aide des touches ▲/▼, sélectionnez Réglage depuis l'OSD. Puis naviguez jusqu'au paramètre que vous souhaitez régler.
3. Utilisez les touches ◀/▶ pour sélectionner le paramètre.
4. Input (Entrée) : Sélectionnez la source parmi Entrée VGA, HDMI1, HDMI2.
5. Auto Source (Source audio) : La valeur par défaut est « activée », prise en charge de la source automatique.

Remarque : L'application Surround doit régler Source auto sur « Désactivé ».

1. Wide mode (Mode large) : Vous pouvez sélectionner l'aspect de l'écran que vous utilisez. Les choix sont Aspect et Plein écran.
2. Hot Key Assignment (Affectation des touche de raccourci) : Sélectionnez la fonction de la touche de raccourci 1 (Modes, Volume, Brightness (Luminosité), Entrée, Gamma, Contrast (Contraste), Blue Light (Lumière bleue), Over Drive, TVR) et des touches de raccourci 2 (Modes, Volume, Brightness (Luminosité), Entrée, Gamma, Contrast (Contraste), Blue Light (Lumière bleue), Over Drive, TVR)
3. DDC/CI : Permet d'effectuer les réglages du moniteur par l'intermédiaire du logiciel sur PC.

Remarque : DDC/CI, abréviation de Display Data Channel/Command Interface (canal des données de l'écran/interface de commande), permet d'envoyer les commandes du moniteur

via le logiciel.

1. HDMI Black level (Niveau noir HDMI) : Sélectionnez pour définir le niveau de noir HDMI.
2. Mode Quick start (Démarrage rapide) : Sélectionnez Off (désactiver) ou On (activer). Activez pour accélérer la vitesse d'amorçage.

Product information (Informations sur le produit)

1. Appuyez sur la touche MENU pour ouvrir l'OSD.
2. À l'aide des touches ▲/▼, sélectionnez Information afin d'afficher les informations de base pour votre moniteur et l'entrée courante.
3. Reset all settings (Réinitialiser tous les paramètres) : Réinitialisez les réglages de couleur personnalisés aux valeurs d'usine par défaut.

Guide de dépannage

Avant d'envoyer votre moniteur LCD en réparation, veuillez consulter la liste de dépannage ci-dessous pour voir si vous pouvez auto-diagnostiquer le problème.

Mode HDMI/VGA (en option)

Problème État LED Solution
Aucun image visible Bleu En utilisant le menu OSD, ajustez la luminosité et le contraste au maximum ou restaurez leur réglage par défaut.
	Arrêt Vérifiez l'interrupteur d'alimentation.
	Vérifiez si le cordon d'alimentation est correctement raccordé au moniteur.
	Ambre Vérifiez si le câble de signal vidéo est correctement raccordé à l'arrière du moniteur.
	Vérifiez si le système informatique est allumé et en mode économie d'énergie / veille.
