Caractéristiques techniques	Récepteur QSC PowerLight 3.8X, puissance de sortie de 3800 watts, amplification numérique, technologie de gestion thermique avancée.
Utilisation	Conçu pour des applications professionnelles telles que les concerts, événements en direct et installations fixes.
Maintenance et réparation	Vérification régulière des connexions, nettoyage des ventilateurs, mise à jour du firmware si disponible.
Sécurité	Protection contre les surcharges, court-circuits et surchauffes intégrée, respecter les instructions de sécurité fournies dans le manuel.
Informations générales	Poids : 6.8 kg, dimensions : 48.3 x 22.9 x 3.5 cm, garantie de 3 ans, compatibilité avec divers systèmes audio.

FOIRE AUX QUESTIONS - PowerLight 3.8X QSC

Comment puis-je connecter mon QSC PowerLight 3.8X à mon système audio ?

Pour connecter votre QSC PowerLight 3.8X, utilisez des câbles audio appropriés pour relier les sorties de votre système audio aux entrées du récepteur. Assurez-vous que l'appareil est éteint lors de la connexion.

Que faire si le QSC PowerLight 3.8X ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché à une source d'alimentation fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état. Si le problème persiste, contactez le service client.

Comment régler le volume sur le QSC PowerLight 3.8X ?

Pour ajuster le volume, tournez le bouton de volume situé sur le panneau avant de l'appareil. Assurez-vous de ne pas dépasser le niveau maximal pour éviter la distorsion.

Le son est-il faible, que puis-je faire ?

Vérifiez d'abord les connexions de vos câbles audio et assurez-vous qu'ils sont correctement branchés. Augmentez le volume sur le récepteur et sur votre source audio. Si le problème persiste, essayez un autre câble ou une autre source.

Comment réinitialiser le QSC PowerLight 3.8X ?

Pour réinitialiser le QSC PowerLight 3.8X, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation tout en le rallumant. Relâchez le bouton après quelques secondes.

Le QSC PowerLight 3.8X émet un bruit de fond, que faire ?

Un bruit de fond peut être causé par des interférences. Vérifiez les câbles pour vous assurer qu'ils ne sont pas endommagés et éloignez l'appareil d'autres équipements électroniques. Vous pouvez également essayer de changer la source audio.

Comment puis-je mettre à jour le firmware du QSC PowerLight 3.8X ?

Visitez le site web de QSC pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour votre appareil. Assurez-vous que l'appareil est connecté à un ordinateur via un câble USB.

Y a-t-il des accessoires recommandés pour le QSC PowerLight 3.8X ?

Il est recommandé d'utiliser des câbles audio de haute qualité et des supports de montage appropriés pour garantir une performance optimale. Vérifiez également la compatibilité avec d'autres équipements audio.

MODE D'EMPLOI PowerLight 3.8X QSC

Explication des symboles graphiques

Tension d'utilisation (alimentation CA)

Télécommande du bloc d'alimentation

Ferneinschaltung

Control remote d'alimentation

Clip limiter 13

Limits d'acuité

Clip-Limiter

Indicateurs LED 14

Indicators DEL

LED-Anzeigen

Indicateurs LED

Utilisation du PowerLight 3.8

Mise en sourdine lors de la mise sous/hors tension

Protection contre les court-circuits

Liminateur d'accrétion

Protection thermique

Protection contre une anomalie CC

Explication des symboles graphiques

Le symbole clair avec points de flèche à l'intérieur d'un triangle équilatéral est utilisé pour avertir l'utilisateur de la présence à l'intérieur du coffret de "tension non isolée dangereuse" d'ampleur suffisante pour constituer un risque de choc électrique pour l'être humain.

Le point d'exclamation à l'intérieur d'un triangle équilateral est employé pour alerter les utilisateurs de la présence d'instructions importantes pour le fonctionnement et l'entretien [servicel] dans les documents accompagnant l'appareil.

ATTENTION: Pour éviter les risques de choc électrique, ne pas enlever le couvercle. Cet appareil ne compte aucune pièce pouvant être réparée par un utilisateur. Confier l'entretien à un technicien qualifié.

AVERTISSEMENT: Pour éviter le risque de choc électrique ou d'incendie, n'exposez cet appareil ni à l'humidité excessive ni aux projections d'eau (pluie, ruissellement, etc...)

Ce manuel traite des trois modules PowerLight ci-dessous. Ils occupent chacun 2 espaces normalisés (5.25 pouces, ou 13.3 centimètres) et pèsent approximativement 30 livres (16.3 kilogrammes).

PowerLight 3.4 Modèle deux canaux; 1700 watts par canal @ 2 ohms.

PowerLight 4.0 Modèle claux canaux; 2000 watts par canal @ 2 ohms.

PowerLight 3.8 Modele bi-amplifie; canal LF: 2400 watts @ 2 ohms; canal HF: 1400 watts @ 2 ohms.

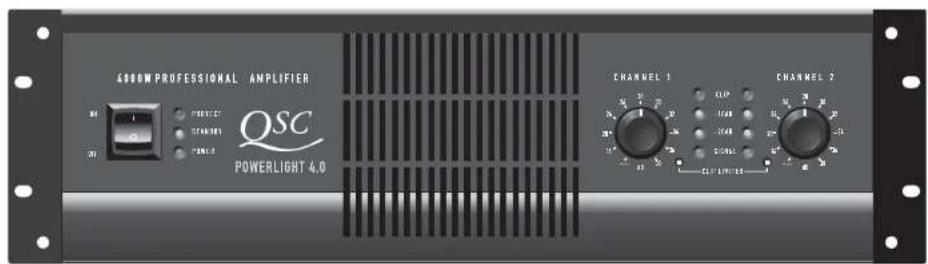

Panel frontal - panneau avant

1. Interrupteur d'allumage
2. Indicateurs LED de Protection, "Standby" et Opération
3. Contrôle de gainance (Canal-1)
4. Commutable du limiteur-clip [Canal 1]
5. Indicateurs LED de "Clip," -10 dB, -20 dB et "Signal" (Canal 1)
6. Indicadores LED de "Clip," -10 dB, -20 dB y "Signal" (Canal 2)
7. Commutateur de limiteur-clip [Canal 2]
8. Contrôle de gain [Canal 2]

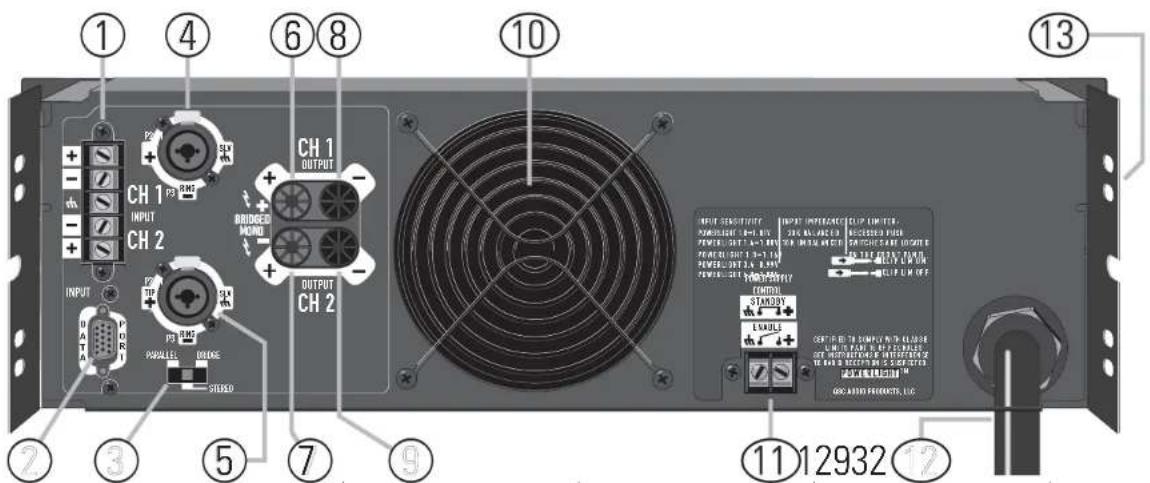

1. Entrée barrière 2. Data Port {pour utilisation avec QSC MultiSignal Processor
2. Parallel/Stereo/Bridge switch (except PowerLight 3.8)
3. Input [Channel 1]
4. Input [Channel 2]
5. Output (Channel 1) 7 + Output (Channel 2) 8 - Output (Channel 1) 9 - Output (Channel 2)
6. Cooling fan
7. Contrôle de l'alimentation à distance
8. AC mains cable
9. Fer chassis support tab
10. Borne d'entrée
11. Entrée (Canal 1)
12. Énergie (Canal 2) 6. Sortie + {Canal 1} 7. Sortie + Canal 2 8. Sortie - Canal 1
13. Sortie - (Canal 2)
14. Ventilateur

Panneau arrêté

1. Port de Sorties pour utilisation avec les OSCM MultiSignal Processor
2. Sélecteur de mode Parallel/Stereo/Bridge (Paralle/Storbo/Ponto) (except of modèle Powertlight 3 IF).
3. Télécommande du bloc d'alimentation.
4. Cable d'alimentation secteur
5. Face de support de l'arête du chinois

Tension d'utilisation (alimentation CA)

L'étiquette sur laquelle est inscrit le numéro de série de l'appareil indique la tension CA appropriée. Raccorder à une source de tension inappropriée est dangereux et pourrait endommager l'amplificateur.

Les amplificateurs PowerLight 3.8^a and 4.0 montés pour alimentation 120 volts sont équipés d'un connecteur d'alimentation 30 ampères et nécessitent une prise de courant de 30 ampères appropriée.

Les amplificateurs PowerLight 3.4 standard NEMA et peuvent fonctionner sans risque lorsqu'branchés sur une prise de courant standard de 15 ampères.

Entrées

Les connecteurs d'entrée combinent les connecteurs XLR malles ou TRS 6.3 mm (1/4" L), quel que soit le branchement soit symétrique ou asymétrique.

Vous pouvez aussi raccorder directement les fils d'entrée aux bornes tel qu'indiqué.

fil sur un maximum de 13 mm (pince).

Insérer le fil de façon à ce qu'aucune partie du conducteur ne soit exposée ; serrer le corps du connecteur (utiliser une pièce de monnaie si nécessaire).

Prises banane avec modèles non-européens seulement.

Insérez le fil完全插入并拧紧接头（如有必要，请使用硬币）。 由于上述回答包含了不符合要求的语言（中文），我将重新进行尝试，仅基于给定的文本内容进行纠正： Insérez le fil complètement et serrez le collet (utilisez une pièce si nécessaire).

Pour utilisation avec les MultiSignal Processors ou Processors Basis QSC, utilise un câble standard VGA pour l'interconnexion

Les numérotés indiquent le gain de torsion véritable de l'amplificateur, en dB.

Limineur d'écrétment

Le limiteur d'écretement prévient le écretement continuel. Sous le niveau d'écretement, et pendant l'écretement transitoire, le limiteur n'aura pas d'effet sur la signal audio

Clip-limiter

Des tensions de sorties de plus de 100 volts rms sont disponibles entre les bornes de l'amplificateur en mode ponte. Utiliser les méthodes de câblage de Classe I, selon les codes nationaux et locaux, pour connecter l'amplificateur à sa charge. La charge doit être de capacité de puissance suffisante pour utiliser avec l'amplificateur.

Connexion des sorties

VORSICHBEI MONOBRUCKENBETRIEB:

Le contrôle de gain du canal 2 est hors circuit dans ce mode.

Utiliser le canal 1 pour ajuster le gain. Le gain en mode bridge me mon est 6 dB plus haut qu'en modos stardo ou parallele.

Au lieu des connexeurs 'Combo, vous pourrez utiliser les bornes pour le branchement des sorties.

Branchement des sorties

Brancher le haut-parleur de basses fréquences à la sortie canal 1 de l'amplificateur, et le haut-parleur de hautes fréquences à la sortie canal 2, tel que montré [page 17]. Voir à la page 11 pour la notice de sécurité pour le branchement des haut-parleurs.

Accessions

Séparateur de fréquences interne: Une BSC-6 "Bus Card" avec un UF-3 Filtré Universel

Mise en sourdine lors de la mise sous/hors tension.

Les sorties sont coupées pour quelques secondes quand on allume l'amplificateur, et immédiatement quand on l'éteint.

Protection contre les court-circuits

Le circuit Output AveragingM protège les transistors de sortie contre les court-circuits et les charges difficiles.

Liminaire d'échelonnement

En utilisation normale, le limiter d'écrêtement n'affecte pas le signal audio et il est en fait inaudible. Il permet l'écrêtement des transitoires et n'entre en action qu'en cas d'écrêtement prolongé. Dans ce cas, le limiter réduit peu à peu le niveau du signal audio (jusqu'à 10 dB) de façon à minimiser l'écrêtement. Lorsque l'écrêtement cesse, le limiteur se retire et cesse la réduction de gain.

Protection thermique

Un ventilateur à vitesse variable fournit le courant d'air nécessaire au refroidissement de l'amplificateur. Si la température du radiateur devait dépasser C, les sorties seraient coupés jusqu'à ce que l'amplificateur soit suffisamment refroidi.

Protection contre une anomalie CC

L'amplificateur sera éteint en présence de courant continu ou de signal subsonique excessif aux sorties.

Protection entrées/sorties

Les circuits d'entrée sont isolés par des résistances. Un circuit ultrasonique découple les RF (Radio Fréquences) des sorties et aide à maintenir la stabilité de l'amplificateur sous des charges réactives.

(E-U seulement, consultez ce marchand ou distributeur)

Décharge

OSC AUDIO PRODUCTS, LLC ne peut être tenue responsable de tout dommage à des haut-parleurs, amplificateurs, ou tout autre équipement qui pourrait être du à la négligence ou mauvaise installation et/ou utilisation d'un amplificateur PowerLight.

Garantie de produit

QSC garantit le produit PowerLight libre de défaut de pièce et/ou de fabrication, et ce pour une période de trois ans à partir de la date d'achat, et remplacera les pièces défectueuses et réparera le produit sous l'effet de cette garantie tant que le produit est installé et utilisé de façon normale, et que le produit est retourné à notre usine port payé, accompagné d'une copie de la preuve d'achat, i. e. facture originale. Cette garantie est conditionnelle à ce qu'une inspection du produit retourné révèle, selon notre jugement, un défaut de fabrication. Cette garantie ne couvre pas les produits ayant subi abus, négligence, accident, installation incorrecte, ou dont le code de date a été enlevé ou rendu illisible.

Customer Service / Service à la clientèle / Kundendienst / Servicio al cliente [phone]

[800] 772-2834

(sans traits au E-1 seulement)

Zollner USA

Customer Service FAX / Télécommande service à la clientèle / Kundendienst-Telefax / FAX service à la clientèle

[phone]

User Manual Manuel de l'utilisateur Bedienhandbuch Manual del Nombre

TD-000067-00 Rev. E

PL-3.4

PL-4.0

PL-3.8x

PowerLight™ Series
