VFP337ES - Lave-vaisselle VEDETTE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lave-vaisselle
Capacité	13 couverts
Classe énergétique	A++
Niveau sonore	49 dB
Programmes de lavage	5 programmes, dont éco, intensif, rapide
Températures de lavage	3 températures réglables
Fonction départ différé	Oui, jusqu'à 24 heures
Système de sécurité	Protection anti-débordement
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	45 kg
Consommation d'eau	9 litres par cycle
Entretien	Filtres à nettoyer régulièrement
Garantie	2 ans

FOIRE AUX QUESTIONS - VFP337ES VEDETTE

Pourquoi mon lave-vaisselle VEDETTE VFP337ES ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Assurez-vous également que la porte est bien fermée et que le sélecteur de programme est correctement positionné.

Mon lave-vaisselle ne lave pas correctement, que faire ?

Assurez-vous que les bras gicleurs ne sont pas obstrués et qu'ils peuvent tourner librement. Vérifiez également que le filtre est propre et que vous utilisez le bon détergent.

Pourquoi mon lave-vaisselle VEDETTE VFP337ES laisse-t-il des résidus sur la vaisselle ?

Cela peut être dû à un chargement incorrect de la vaisselle ou à un manque de détergent. Vérifiez également le niveau de sel régénérant si votre appareil en est équipé.

Le lave-vaisselle émet un bruit étrange pendant le cycle, que faire ?

Un bruit inhabituel peut être causé par des objets coincés dans les bras gicleurs ou le filtre. Vérifiez l'intérieur de l'appareil et retirez tout objet étranger.

Comment nettoyer le filtre de mon lave-vaisselle VEDETTE VFP337ES ?

Pour nettoyer le filtre, retirez-le délicatement selon le mode d'emploi, rincez-le sous l'eau chaude pour enlever les résidus de nourriture et laissez-le sécher avant de le remettre en place.

Mon lave-vaisselle ne vidange pas correctement, que faire ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre est propre et que le niveau d'eau ne dépasse pas la limite.

Comment régler la dureté de l'eau sur mon lave-vaisselle ?

Consultez le manuel d'utilisation pour savoir comment ajuster le réglage de la dureté de l'eau. Cela se fait généralement via un bouton ou un sélecteur sur le panneau de contrôle.

Pourquoi mon lave-vaisselle a-t-il une odeur désagréable ?

Une odeur désagréable peut provenir de résidus alimentaires coincés dans le filtre ou les bras gicleurs. Nettoyez régulièrement ces éléments et laissez la porte ouverte après utilisation pour aérer.

Comment réinitialiser mon lave-vaisselle VEDETTE VFP337ES ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela peut aider à résoudre certains problèmes électriques.

MODE D'EMPLOI VFP337ES VEDETTE

H3->H4->H5->H6->H1->H2->H3;

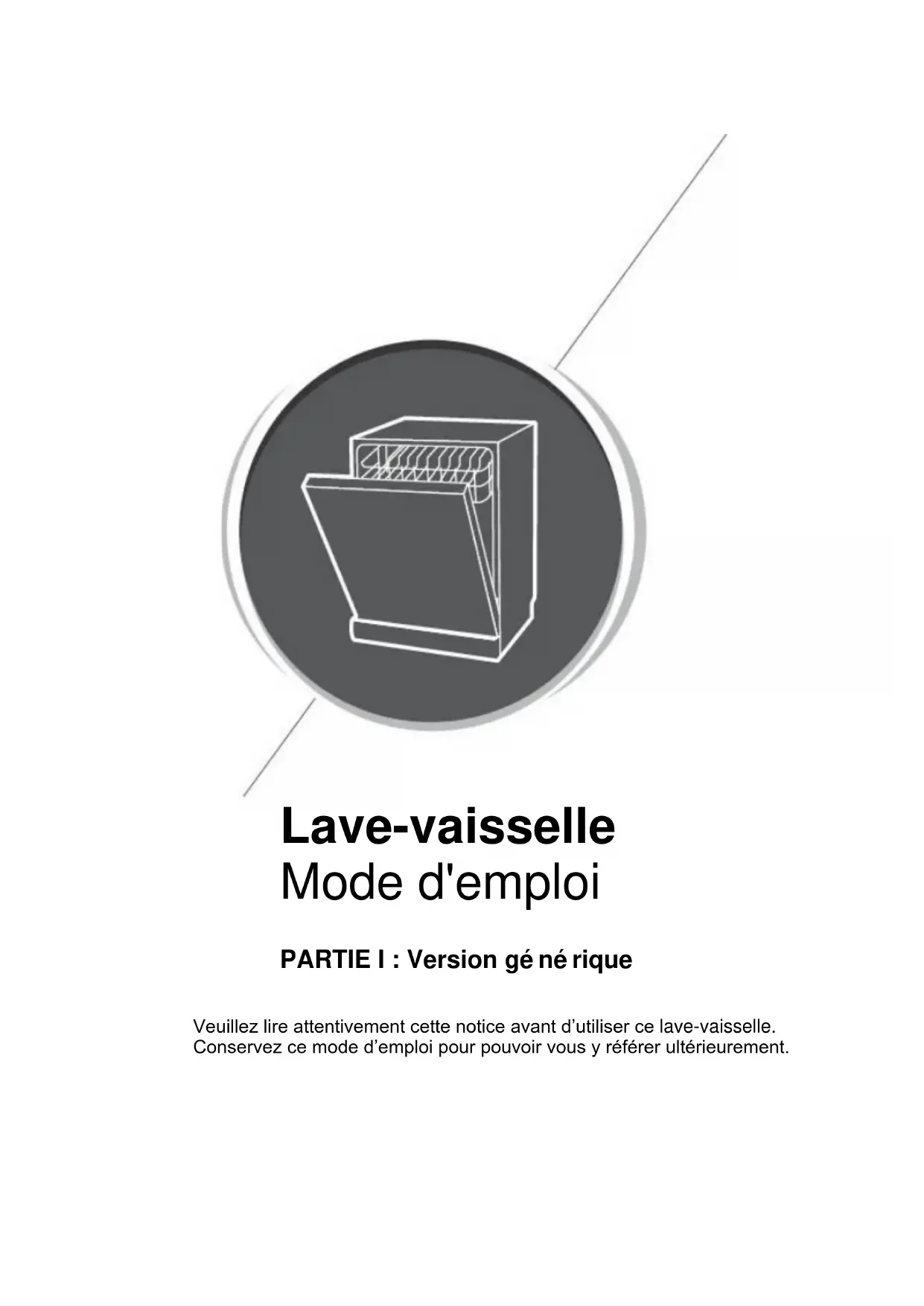

Lave-vaissette Mode d'emploi

PARTIE I: Version générique

Veuillez tire attentivement cette notice avant d'utiliser ce lave-vaiselle.
Conservez ce mode d'emploi pour pouvoir vous y reférer ultérieurement.

TABLE DES MATIÈRES

01 CONSIGNES DE SECURITE 4
02 PRSENTATION DE L'APPAREIL 8
03 UTILISATION DE VOTRE LAVE-VAISSELLE 9

Ajout de sel dans l'adoucisseur 9
Conseils relatifs au chargement des paniers 11
04 ENTRETIEN ET NETTOYAGE 13
Entretienextérieur. 13
Entretien interieur 13
Entretien du lave-vaisse 16
05 CONSIGNES D'INSTALLATION 17
A propos du raccordement electrique 17
Arrivée d'eau et vidange 18

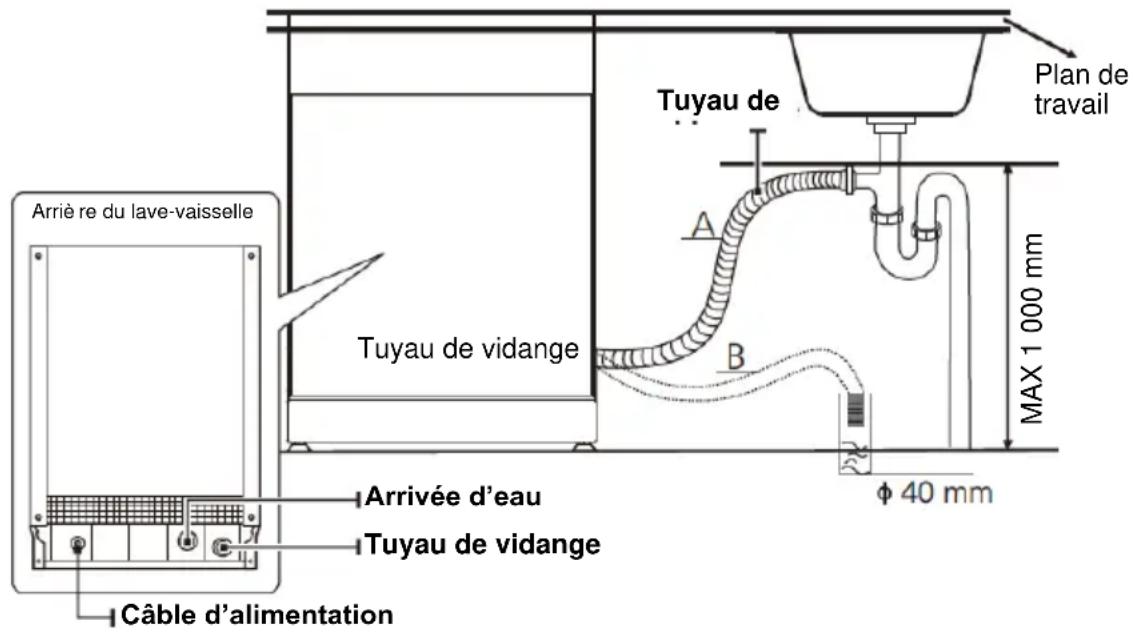

Raccordement du tuyau de vidange 19

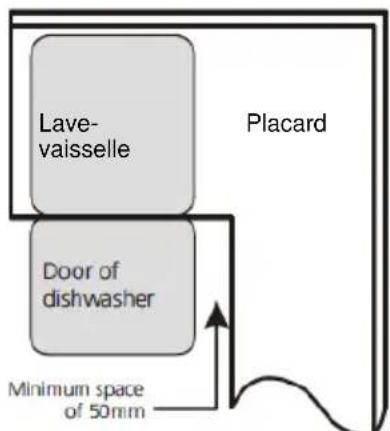

Positionnement de l'appareil 20
Installation sur pied 20
06 GUIDE DE DEPANNAGE 22
Disponibilité des pieces de rechange 25
07 CHARGEMENT DES PANIERS 26

REMARQUE :

Référez-vous à la rubrique Guide de dépannage : celle-ci peut vous aider à remédier vous-mé me à certains des problème mes les plus courants.
- Si vous ne pouvez pas remédier vous-mê me au problème me, faites appel à un technicien professionnel.
- Conformément à sa politique d'évolution et de mise à jour constantes du produit, le fabricant est susceptible d'y apporter des modifications sans pré vis.
- Si vous perdez ce mode d'emploi ou que celui-ci n'est plus à jour, vous pouvez en obtenir un nouveau auprès du fabricant ou du fournisseur responsable.

01 CONSIGNES DE SECURITE

AVERTISSEMENT

Lorsque vous utilisez votre lave-vaisselle, observez les précautions indiqué es ci-dessous :

Seul un technicien qualifie peut proceder a l'installation et a la reparation de l'appareil
- Cet apparéil est exclusivement destiné à un usage domestique ainsi que pour des applications similaires telles que :

• cuisines dans des magasins, bureaux et autres environnementés de travail ;
  exploitations agricoles ;
  – hôtels, motel,(chambres d'hôtes et autres environnementes résidentiels ;

• établissements de demi-pension.

• Les enfants a gés de 8 ans et plus, les personnes dont les capacité physiques, sensorielles ou mentales sont réduites et les personnes dénuees d'expérience ou de connaissances pertinentes ne sont autorisés à utiliser l'appareil que sous la responsabilité d'une personne experimentée ou s'ils ont reçu les instructions nécessaires à l'utilisation sécurisée de l'appareil et s'ils comprendnant les risques encourus.

Les enfants ne doivent pas jourer avec l'appareil. Le nettoyage et l'entretien ne doit pas etre effectués par des enfants sans supervision. (Pour EN 60335-1)

• Cet apparéil n'est pas pré vu pour être utilisé par des personnes (y compris les enfants) dont les capacité s'ythagués, sensorielles ou mentales sont réduites, ou des personnes dé nuées es d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intérémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions pré alables concernant l'utilisation de l' apparéil. (Pour CEI 60335-1)
• Les matériaux d'emballage peuvent être dangereux pour les enfants!
  Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
• Cet apparéil est exclusivement réservé à un usage domestique.

Pour é viter tout risque d'é lectrocution, veilles à ne jamais immerger l'appareil, le câble ou la prise dans l'eau ou dans tout autre liquide.

• Veuillez débrancher l'appareil avant toute opération de nettoyage ou de maintenance de l'appareil. Pour nettoyer l'appareil, utilisez un chiffon doux imbibé d'eau savonneuse, puis essuyez l'appareil avec un chiffon sec.
• Si le câble d'alimentation est endommagé, faites-le remplaçer par le fabricant, par un ré parateur agréé ou par une personne de compétence similaire afin d'é viter tout danger.

Consignes de mise à la terre

• Cet apparéil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre de l' apparéil permet de réduire les risques d'électrocution en assurant une voie de faible réistance pour le courant électrique. Cet apparéil est équipé d'une prise conductrice de mise à la terre.
  La prise doit être branchée à une source adaptée qui est installée et mise à la terre conformément à l'ensemble des réglementations locales.
• Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d'électrocution.
  En cas de doute concernant la mise à la terre de l'appareil, faites appel à un électricien compé tent ou à un représentant du service de réparation.
• Ne modifies pas la fiche é lectrique fournie avec l'appareil.
  Si celle-ci n'est pas adaptée à votre prise, faites installer une prise ajusté par un électricien compétent.
  Veillez à ne pas abimer, à ne pas vous asseoir et à ne pas monter sur la porten sur les paniers à vaisselle du lave-vaisselle.
  N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installé es.
• Faites preuve de prudence lorsque vous ouvrez la porte du lave-vaisselle alors que celui-ci est en marche : de l'eau peut s'en échapper. Veillez à ne pas placer d'objets lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil pourrait basculer.
  Lorsque you chargez de la vaiselle sale :

1) Placez les éléments coupants de maniè re à ce qu'ils ne puissant pas endommager le joint de porte ;
2) Attention: les couteaux et autres ustensiles coupants doivent êtreplatzés dans le panier à couvert tete vers le bas ou en positionhorizontal.

• Certains détergents pour lave-vaisselle sont très alcalins. Ils peuvent être extrémement dangereux en cas d'ingestion.

Évitez tout contact avec la peau et les yeux et éloignez les enfants du lavevaisselle lorsque la porte de l'appareil est ouverte.

• À la fin du cycle de lavage, vérifie que l'appareil ne contient pas de résidus de dé tergent.
  Assurez-vous que tous vos ustensiles en plastiqueprésentent la mention «lavable au lave-vaisselle » ou une autre mention équivalente avant de les laver dans l'appareil.
  Pour les ustensiles en plastique qui ne présente aucune mention de ce type, verifiéz les recommendations du fabricant.

Utilisez uniquement les produits détergents et les agents de rincege recommandés pour les lave-vaisselle automatiques.
N'utilisez jamais de savon, de lessive ou de produit de lavage à la main pour faire fonctionner votre lave-vaisselle.
Veillez à tousjours refermer la porte de l'appareil pour eviter tout risque de chute.
Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le câble d'alimentation.
- Ne modifiez pas les commandes.
L'appareil doit être raccordé à la valve d'alimentation principale en eau à l'aide de flexibles neufs. Ne réutilise pas vos anciens flexibles.
- Dans un souci d'économie d'énergie, en mode veille, l'appareil s'eteint automatiquement si aucune opération n'est réalisée pendant 15 minutes.
- Ce produit dispose d'une capacité maximale de 13 couverts.
La pression de I'eau a l'arrivee doit etre egale ou inférieure a 1 MPa.
La pression de I'eau a I'arrivée doit etre egale ou superieure a 0,04 MPa.

• Rendez-vous dans un centre de recyclage pourmettre au rebut l'appareil et son emballage.

Pour ce faire, vous devrez couper le cable d'alimentation et rendre le système me de fermeture de la porte inutilisable.

• L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté avec les déchets de papier pour être recyclé.
• En procédant à la mise au rebut de l'appareil dans les règles de l'art, vous contribuez à préserver l'environnement et la santé humaine, en veillant à ce que les déchets soient traités dans des conditions optimes.
  Pour plus d'informations concernant le recyclage de ce produit, veuilles contacter vous mairie et votre centre local de traitement des ordures menagères.
• MISE AU REBUT: Ne jetez pas cet apparéil avec les déchets municipaux non triés. Cét apparéil est à mettre au rebut sé parément pour pouvoir étretraité de manière re adapté e.

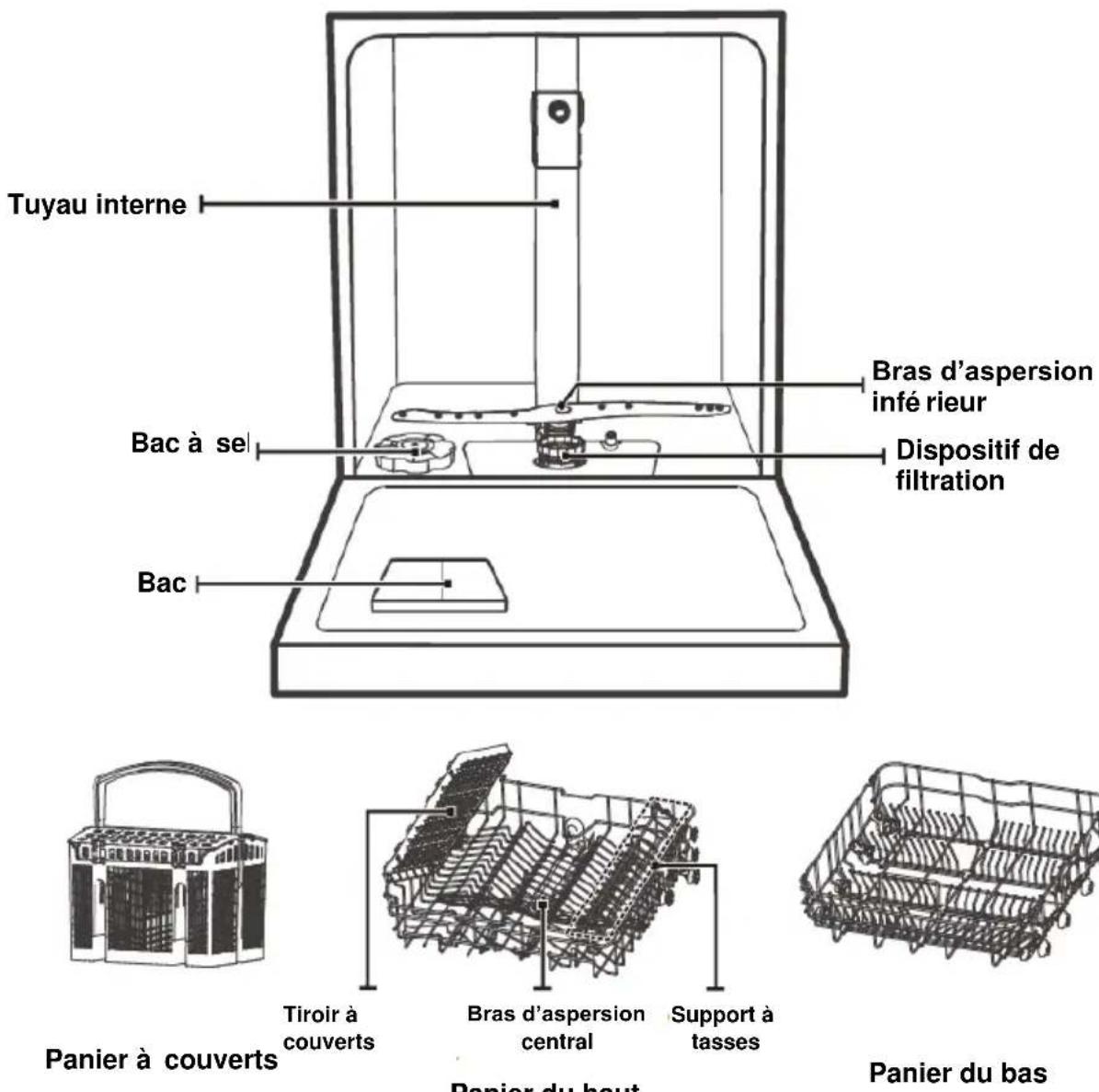

02 PRÉSENTATION DE L'APPAREIL

0IMPORTANT：

Pour garantir une performance optimale du lave-vaisselle, veuillez lore l'ensemble des consignes d'utilisation avant la première reutilisation.

REMARQUE :

Les illustrations sont uniquement fournies à titre indicatif, les différents modèles peuvent varier.

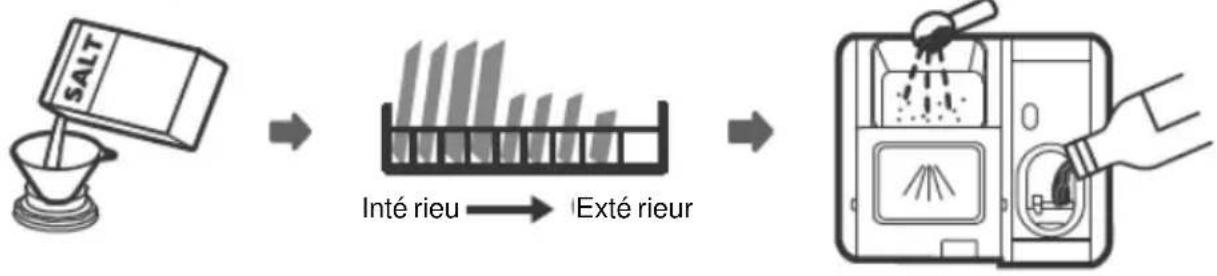

03 UTILISATION DE VOTRE LAVEVAISSELE

Avant d'utiliser votre lave-vaisse:

1. Ré glez l'adoucisseur d'eau
2. Ajoutez le sel dans l'adoucisseur
3. Dé posez la vaisse sale

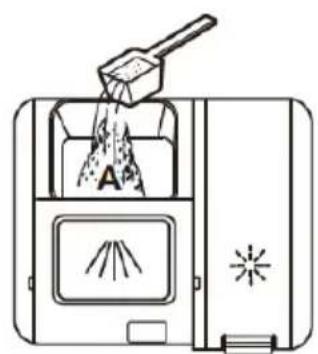

4. Remplissez le distributeur de détergent

Veuillez vous reporter à la section 1 « Adoucisseur d'eau » de la PARTIE II : Version spécifique, pour ré gler l'adoucisseur d'eau.

Ajout de sel dans l'adoucisseur

REMARQUE:

Si vous modè le n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique.

Veillez à plusieurs utiliser du sel concu pour les lave-vaisselle.

Le ré servoir de Sel est situé sous le panier du bas et doit étre rempli selon la procédure suivante :

AVENTISSEMENT

• N'utilisez que du sel conçu spécialément pour les lave-vaisselle! Tout autre type de sel non adapté au lave-vaisselle, en particulier le sel de table, risque d'endommager l'adoucisseur d'eau. Si l'appareil est endommagé suite à l'utilisation de sel non adapté, le fabricant ne fournit aucune garantie et ne saurait étretenu pour responsable des dommages causés.
  Veillez à ajouter du sel uniquement avant un cycle de lavage. Ceci permet d'empê cher que des grains de sel ou de l'eau sale e éventuellesment versés s à co té demeurent dans le fond de l'appareil pendant une certaine durée e, ce qui pourrait entraîner une corrosion de la surface.

Pour ajouter le sel spécial lave-vaisselle, suivez la procedure ci-dessous :

1. Retirez le panier du bas et dé vissez le couvercle du ré servoir.
2. Positionnez l'extrémité de l'entonnoir (s'il est fourni) dans le trou et versez environ 1,5 kg de Sel pour lave-vaisse.
3. Remplissez le réservoir de sel d'eau jusqu'à atteindre le niveau maximal. Il est normal qu'une petite quantité d'eau sorte du réservoir de sel.
4. Une fois le réservoir rempli, revissez le couvercle en serrant bien.
5. Une fois le réservoir de sel rempli, le voyant d'alerte du sel s'eteint.
6. Juste après avoir rempli le réservoir de sel, lancez un programme de lavage (nous recommandons un programme court) afin d'é viter que le système de filtration, la pompe ou tout autre composant important de l'appareil ne soit endommagé par l'eau salé e. L'endommagement dû à l'eau salé e n'est pas couvert par la garantie.

REMARQUE :

Le réservoir de sel ne doit etre rempli que lorsque le voyant d'alerte du sel () du bandeau de commandes s'allume. Selon la vitesse de dissolution du sel, il est possible que le voyant d'alerte du sel reste allumé me me apres s le remplissage du re servoir.

Si le bandeau de commandes ne dispose pas devoyant d'alerte du sel (sur certains modèles), vous pouvez déterminer quand ajouter du sel dans l'adoucisseur en fonction du nombre de cycles exécutés par le lave-vaisselle.

• Si vous avez versé du sel à côté du réseau, lancez un programme de trempage ou un programme rapide pour l'éliminer.

Conseils relatifs au chargement des paniers

Ré glage du panier du haut

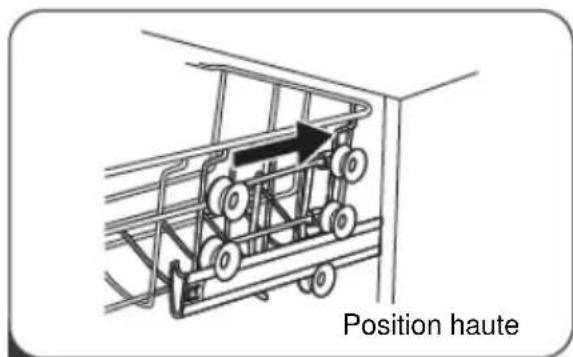

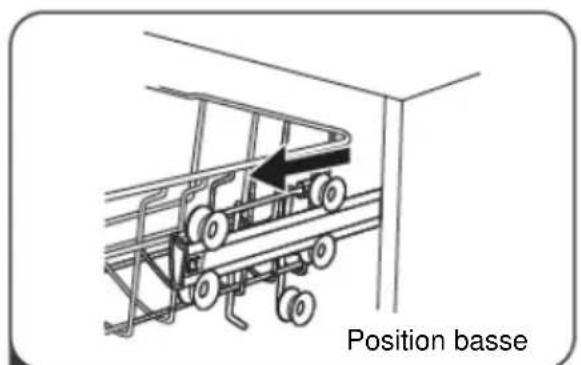

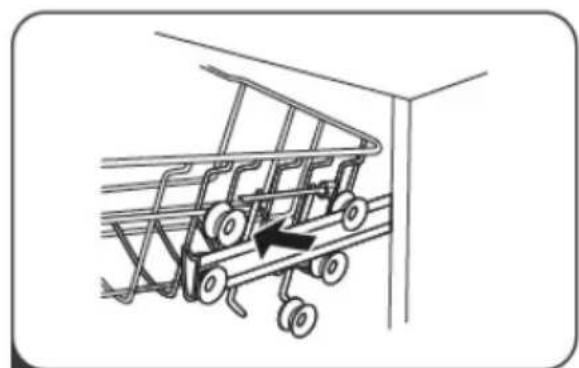

Type 1 :

Vous pouze aise ment regler la hauteur du panier du haut pour l'adapter à des plats plus grands disposé s dans le panier du haut ou celui du bas.

Pour regler la hauteur du panier du haut, suivez les etapes ci-dessous:

1 Sortez le panier du haut.

Retirez le panier du haut.

3 Remettez en place le panier du haut sur la coulisse supereire ou infereire.

4 Rentrez le panier du haut.

Type 2 :

Pour relever le panier du haut, soulevez simplement le panier du haut en le tenant de part et d'autre au milieu, jusqu'à ce que le panier s'accroche en position haute. Il n'est pas nécessaire de soulever la poigné e de ré glage.

Pour abaiser le panier du haut, soulevez les poignes de ré glage de chaque côte pour dé crocher le panier et placez-le en position basse.

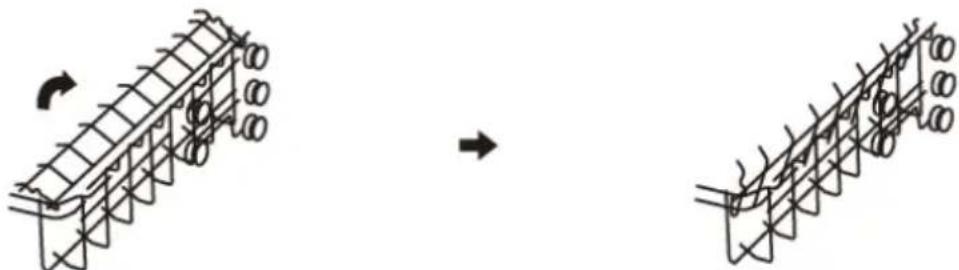

Rabatte les supports-tasses

Pour libre rer de la place pour les elements plus grands dans le panier du haut, rabattez le support a tasses vers le haut. Vous pouze poser les grands verres contre ce support.

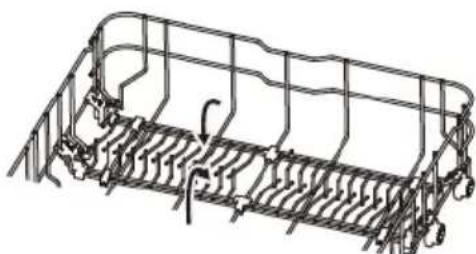

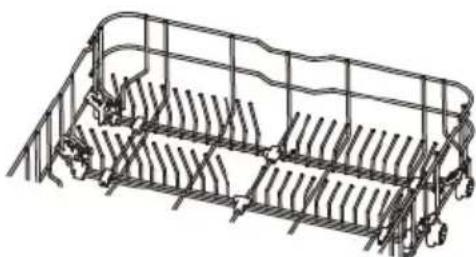

Rabatte les tiges

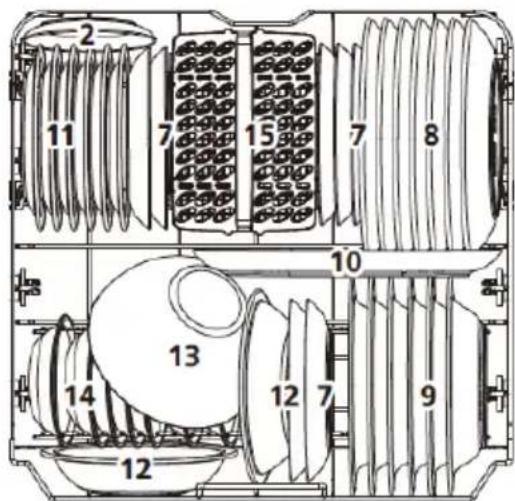

Les tiges du panier du bas permettent de déposer les assiéttes et les plateaux. Vous pouvez les rabattre afin de libre rer de la place pour les plats plus grands.

positionnormale

position rabattue

04 ENTRETIEN ET NETTOYAGE

Entretien extérieur

Porte et joint de porte

Nettoyez régulierement les joints de porte à l'aide d'un chiffon humide non abrasif pour-retirer les résidus alimentaires.

Lorsque vous remplissez votre lave-vaisselle, il arrive que des ré sidus alimentaires ou liquides tachent les côtes de la porte de l'appareil. Ces surfaces se trouvent à l'extérieur de la zone de lavage et sont hors de portée de l'eau propulsée par les bras d'aspersion. Il convient d'essuyer les évventuels dépôts avant de fermer la porte.

Bandeau de commande

Pour nettoyer le bandeau de commande, essuyez-le uniquement avec un chiffon humide non abrasif.

A VERTISSEMENT

• Pour éviter que l'eau ne penètre dans le dispositif de fermeture de la porte et les composants électroniques, n'utilise jamais de produits nettoyants en spray.
• N'utilisez jamais de nettoyants abrasifs ou déponges à récurer sur les surfaces extérieures, car cela risquerait de rayer le réseau. Certains essuie-tout peuvent également rayer la surface ou y laisser des marques.

Entretien interieur

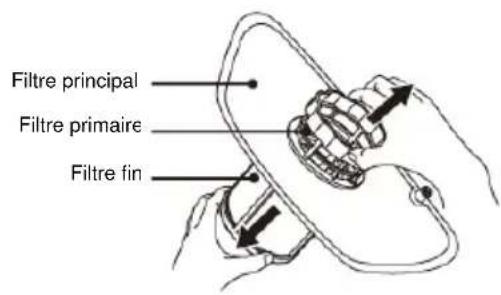

Système de filtration

Le système de filtration Situé en bas de l'appareil retient les gros débris pendant le cycle de lavage, y compris les corps é trangers tels que les cure-dents et les é clats de vaisselle. Les ré sidus collecte s peuvent boucher les filtres. Vérifiéz régulièrement l'état des filtres, retirez avec précaution les corps étrangers et, si né cessaire, nettoyez les différentes piè ces du système me de filtration en les passant sous l'eau. Suívez la procédure ci-dessous pour nettoyer le filtré.

REMARQUE :

Les illustrations sont uniquement fournies à titre indicatif, les différents modè les de systèmes de filtration et de bras d'aspersion peuvent varier.

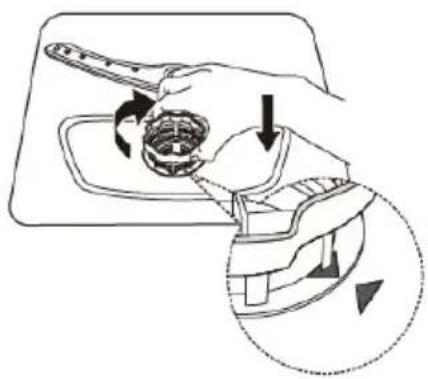

Tenez le filtrte primaire et tournez-le dans le sens antihoraire pour le déverrouiller. Soulevez le filtrte, puis sortez-le du lave-vaisselle.

2 Vos pouvez-retirer le filtré fin situé en bas du dispositif de filtration. Dé montez le filtré primaire du filtré principal en appuyant dé licatement sur les languettes situés en haut avant de retarder le filtré.

3 Rincez le filtré sous l'eau du robinet pour en retarder les principaux résidus alimentaires. Pour un nettoyage plus efficace, utilisez une Brosse de nettoyage non abrasive.

4 Remontez les filtres en suivant les é tapes de dé montage dans l'ordre inverse, replacez le dispositif de filtration et tournez-le dans le sens horaire jusqu'à la flèche de fermeture.

A VERTISSEMENT

• Ne serrez pas excessivement les filtres. Remontez les filtres dans l'ordre en vissant bien pour éviter que de gros résidus ne PENETRÉ dans le système et n'entrainent un blocage.
• N'utilisez jamais le lave-vaisselle sans les filtres. Un filtrre mal remis en place peut réduire le niveau de performance de l'appareil et endommager votre vaissselle.

Bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion régulierement afin d'eviter que les particules chimiques de l'eau dure ne bouchent les buses et les roulements des bras d'aspersion.

Pour nettoyer les bras d'aspersion, suivez les consignes ci-dessous :

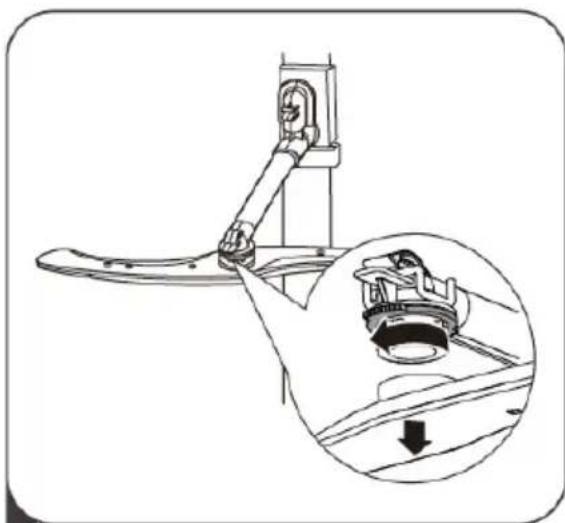

Pour refirer le bras d'aspersion supereur, maintenez I'é crou et faites tournier le bras dans le sens des aiguilles d'une montre.

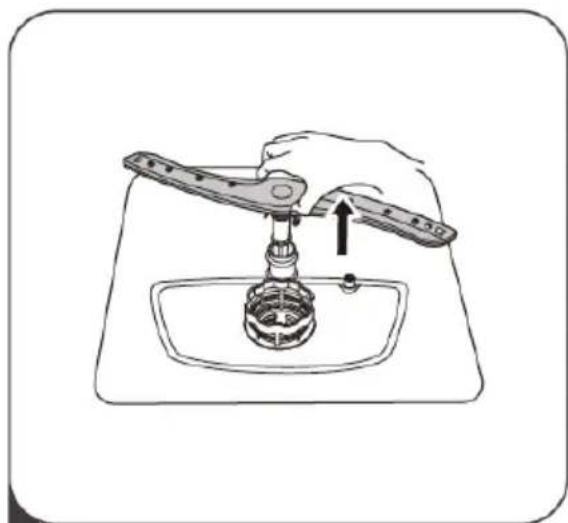

Pour retirer le bras d'aspersion infereur, tirez-le vers le haut.

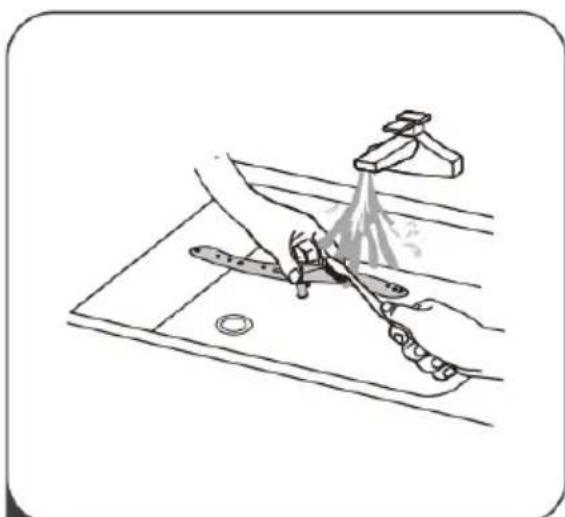

3 Lavez les bras dans de I'eau tiède et savonnexe et nettoyez les buses à l'aide d'une Brosseouple. Rincez-les complètement, puis remettez-les en place.

Précautions antigivre

Pensez à prendre des mesures de protection contre le givre pour votre lavevaisselle en hiver. Àpès chaque cycle de lavage, suivez la procédure ci-dessous :

1. Mettez le lave-vaisse hors tension au niveau de la source d'alimentation.
2. Coupez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'alimentation.
3. Vidangez l'eau du tuyau d'arrivée d'eau et du robinet d'eau. (Servez-vous d'une casserole pour ré cupé rer l'eau)
4. Rebranchez le tuyau d'arrivée d'eau au robinet d'alimentation.
5. Retirez le filtrer au fond de la cuve et epongez l'eau residuelle dans le bassin.

Après chaque lavage

Après s chaque lavage, coupez l'arrivé e d'eau et laissez la porte lé gè rement ouverte pendant un moment afin que l'humidité et les odeurs puissant s'é chapper.

Débrancher la prise

Dé branche la prise avant toute opération de nettoyage ou de maintenance.

Nettoyage sans solvants ni produits abrasifs

Pour nettoyer l'extérieur et les piè ces en caoutchouc de votre lave-vaisse, n'utilisez ni solvants, ni produits de nettoyage abrasifs. Tenez-vous-en à un chiffon imbibé d'eau tiè de et savonneuse.

Pour éliminer les traces générées sur les surfaces internes, utilisez un chiffon humidifié à l'eau avec un peu de vinaigre ou un produit de nettoyage spécifique concu pour les lave-vaisse.

En cas de non-utilisation prolongée

Il est recommandé de lancer un cycle de lavage à vide, puis de dé brancher la prise, de couper l'arrivé et d'eau et de laisser la porte lé gè rement entrouverte. Ceci permettra d'optimiser la durée et de vie des joints de porte et d'empe cher la formation d'odeurs à l'intérieur de l'appareil.

Dé placer l'appareil

Si vous doivent désigner l'ordinateur, essayez de la position verticale. En cas de ne cesseré absolue, vous pouvez le positionné sur l'arrière re.

Joints

L'un des facteurs qui favorisent la formation d'odeurs dans le lave-vaisselle est la pré sence de résidus alimentaires dans les joints. Un nettoyage régilier des joints à l'aide d'une éponge humide permettra d'é viter ce phé nomè ne.

05 CONSIGNES D'INSTALLATION

AVERTISSEMENT

Risque d'électrocution

Coupez l'électricité avant dinstaller le lavevaisselle.

Le non-respect de cette consigne peut entraîner un risque de dé cès ou d'électrocution.

Attention

Le raccordement des tuyaux et des équipements électriques doit être effectué par des professionnelles.

À propos du raccordement électrique

AVERTISSEMENT

Pour vous securité :

• N'utilisez pas de rallonge ou d'adaptateur avec cet apparéil.
• Quelles que soient les circonstances, veiliez à ne jamais couper ou-retirer les branchements de mise à la terre.

Alimentation électrique

Ré férez-vous à la plaque signalé tique de l'appareil pour connaître la tension requise afin de brancher votre lave-vaisselle à une source d'alimentation adapté e. Utilisez le fusible 10 A/13 A/16 A, le fusible temporisé ou le disjoncteur recommandés et âme nagez un circuit distinct ré servé à cet apparéil.

Vérifiez que la tension et la fréquence de l'alimentation correspondent à la plaque signalé tique. Veillez à ne brancher la prise au secteur qu'une fois la mise à la terre assure e. Si la prise é lectrique à laquelle l'appareil doit être branché n'est pas adapté e, remplacez-la pluto t que d'utiliser un adaptateur ou autre dispositif, lesquels pourraient entraîner une surchauffe et des brû lures.

Assurez-vous que le branchement est équipé d'une mise à la terre avant d'utiliser votre lave-vaisse.

Arrivée d'eau et vidange

Raccordement à l'eau froide

Raccordez le tuyau d'arrivée d'eau froide à un raccord filete 3/4 et assurez-vous qu'il soit bien serré. Si vos tuyaux d'eau sont neufs ou n'ont pas eté utilisés pendant une durée importante, laissez d'abord couler l'eau pour vous assurer qu'elle soit claire. Cette précaution est nécessaire pour éviter le risque que l'arrivée d'eau soit bloquée et endommage l'appareil.

Tuyau d'arrivée d'eau ordinaire

Tuyau d'arrivée d'eau sécurisé

À propos du tuyau d'arrivée d'eau sécurisé

Le tuyau d'arrivée d'eau sécurisé a une double paroi. Ce système intervient en bloquant l'arrivée d'eau si le tuyau est endommagé ou que le sas d'air situé entre le tuyau d'arrivée d'eau et le flexible extérieur est rempli d'eau.

A VERTISSEMENT

Un tuyau fixé à un robinet peut exposer s'il est installé sur la même arrivée d'eau que le lave-vaisselle. Si vous é vier en est équipé, nous vous recommendons de démonter le tuyau et d'obstruer l'ouverture.

Comment raccarder le tuyau d'arrivée d'eau sécurisé

1. Retirez les flexibles fournis du compartment de stockage situé à l'arrête du lave-vaisselle.
2. Vissez le flexible d'arrivée au robinet à l'aide d'un raccord filtré 3/4.
3. Ouvrez entiement l'arrivee d'eau avant de demarrer le lave-vaiselle.

Comment démonter le tuyau d'arrivée d'eau sécurisé

1. Coupe l'eau.
2. Dévissez le tuyau d'arrivée d'eau sécurisé du robinet.

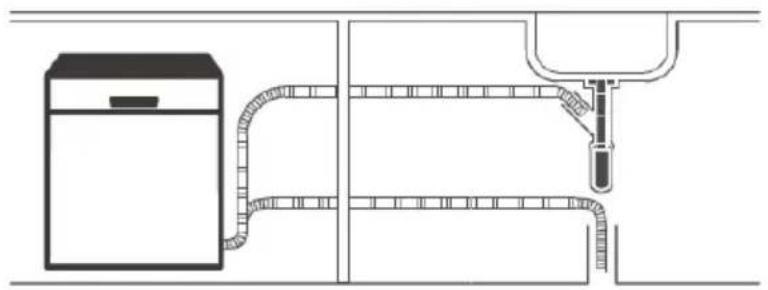

Raccordement du tuyau de vidange

Inse rez le tuyau de vidange dans un conduit d'évacuation de diamètre 4 cm minimum, ou laissez-le couler dans l'évier en veillant à éviter de le plier ou de le pincer. La hauteur du conduit d'évacuation doit être inférieure à 1000 mm. Afin d'éviter tout refoulement, l'extrémité du tuyau ne doit pas être immergee dans l'eau.

Veuillez fixer le tuyau de vidange en position A ou B de maniere à ce qu'il tienne bien en place

Comment é vacuer l'excé dent d'eau des tuyaux

Si le tuyau de vidange est situé à plus de 1 000 mm du sol, un excédent d'eau risque de rester dans le tuyau. Il sera nécessaire d'évacuer l'excédent d'eau dans un bol ou un autre récipient adapté maintainu à l'extérieur et à un niveau inférieur à celui de l'évier.

Sortie d'eau

Raccordez le tuyau de vidange. Le tuyau de vidange doit etre correctement instalé pour e viter toute fuite d'eau. Assurez-vous que le tuyau de vidange n'est ni pié, ni é crase.

Tuyau de rallonge

Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez à bien utiliser un tuyau similaire.

Celui-ci ne doit pas excé der 4 mètres de longueur, à dé faut de quoi la performance du lave-vaisse possible pourrait étre réduite.

Raccordement du siphon

Le raccordement à l'évacuation doit se situer à moins de 1000mm de hauteur (maximum) par rapport au bas du lave-vaisselle.

Positionnement de l'appareil

Installez l'appareil à l'endroit souhaité. L'arrière de l'appareil doit être place contre le mur, et les parois laté rales contre les parois ou murs adjacents. Le lave-vaisselle est équipé de tuyaux d'arrivée d'eau et de vidange qui peuvent être positionnés aussi bien à gauche qu'a droite de l'appareil afin de faciliter son installation.

Mise à niveau de l'appareil

Une fois l'appareil installé à l'emplacement prévu, vous pouvez ajuster le lave-vaiselle en ré glant le niveau des pieds. Dans tous les cas, l'appareil ne doit pas etre incliné a plus de 2^

Installation sur pied

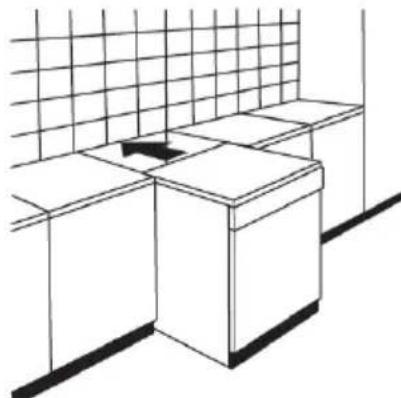

Type 1: Installation entre des placards

La hauteur de ce lave-vaisselle, 845 mm, est pré vue pour permettre son installation entre des placards de même hauteur dans les cuisines équipé es modernes. Les pieds peuvent être régles afin d'atteindre la hauteur souhaité e.

Le panneau supérieur stratifié ne requiertaucun entretien spé cifique,car il ré siste à la chaleur et a une protection anti-rayure et anti-tache.

Type 2 : Installation sous un plan de travail

(En cas d'installation sous un plan de travail existant)

La plupart des cuisines équipées modernes ont un seul plan de travail sous lequel sont installés les placards et les apparciels electroménagers. Dans ce cas, retirez le panneau supérieur du lave-vaisse en dévisant les vis situés sous le rebord arrêt re (a).

Attention

Après avoir retire le panneau supérieur, revissez les vis sous le rebord arrière (b).

La hauteur du lave-vaisselle est alors de 815mm , conformément aux reglementations internationales (normes ISO), ce qui correspond parfaitement à la hauteur du plan de travail de la cuisine.

Selection de l'emplacement le plus adapté au lave-vaisse

Le lave-vaisse doit être installé à proximité des conduites d'arrivée et d'évacuation de l'eau, ainsi que de la prise secteur.

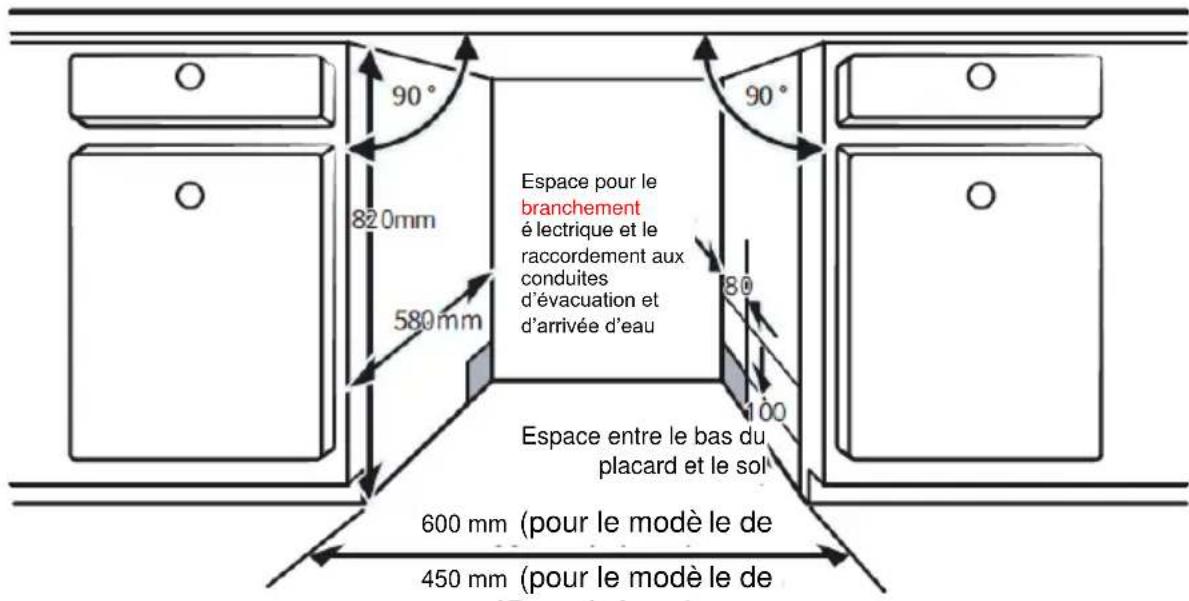

Illustrations des dimensions du lieu d'installation et de la position d'installation du lave-vaisselle.

1. Moins de 5 mm entre le haut du lave-vaisselle et le plan de travail; paroi extérieure aligné e sur les placards.

1. Si le lave-vaisselle est installé pres d'un angle, prévoyez une distance de sécurité pour l'ouverture de la porte.

REMARQUE:

En fonction de l'emplacement de votre prise électrique, il est possible que vous deviez dé couper une ouverture dans la paroi latérale du placard adjacent.

06 GUIDE DE DÉPANNAGE

Avant de faire appel à un technicien

Vou re ferer aux tableaux suivants peut vous e viter de devoir appeler un technicien.

Problème me	Causes possibles	Que faire ?
Le lave-vaisselle ne dé marre pas	Un fusible ou le disjoncteur a sauté .	Changez le fusible ou ré tablissez le disjoncteur. Dé branchez tous les autres apparciels é lectriques branchés sur le même me circuit que votre lave-vaisselle.
	L'appareil n'est pas sous tension.	Vér rifiez que le lave-vaisselle est sous tension et que la porte est bien fermé e. Vér rifiez que le câble d'alimentation est bien branché à la prise secteur.
	La pression de l'eau est faible	Vér rifiez que l'accivié e d'eau est bien raccordé e et que le robinet est ouvert.
	La porte du lave-vaisselle n'est pas bien fermé e.	Assurez-vous de bien fermer la porte et de bien fermer le loquet.
Le lave-vaisselle ne pompé pas d'eau	Le tuyau de vidange est tordu ou coince .	Vér rifiez l'é tat du tuyau de vidange
	Le filtré est bouché .	Vér rifiez le système de filtration.
	L'évier est bouché.	Vér rifiez l'é tat de l'é vier de votre cuisine afin de vous assurer qu'il n'est pas bouché . Si l'eau de votre é vier ne s'é vacue pas correctement, il est probable que vous devievEZ faire appel à un plombier plûtô t qu'à un technicien spé cialisé dans les lave-vaisselle.
Mousse dans la cuve	Le détergent n'est pas adapté .	Utilisnez uniquement du dé tergent spé cial lave-vaisselle pour é viter la mousse. Le cas éché ant, ouvrez le lave-vaisselle et laissez la mousse s'évaporer. Ajoutez 1 litre d'eau froide en bas du lave-vaisselle. Fermez la porte du lave-vaisselle, puis sélectionnez n'importe quel cycle. Le lave-vaisselle commence par vidanger l'eau. Ouvrez la porte une fois la vidange terminé e et vér rifiez que la mousse a bien disparu. Renouvelez l'opé ration si né cessaire.
	Du produit de rinc age a été renversé .	Nettoyez toujours immé diatement le produit de rinc age renversé .
Inté rieur de la cuve	Du dé tergent contenant du	Vér rifiez que le dé tergent utilisé ne
taché	colorant a été utilisé.	comporte aucun colorant.
Pellicule blanche sur les surfaces internes	Il s'agit de miné raux prênts dans l'eau dure.	Pour nettoyer les parois internes, utilisez un chiffon doux humide avec du détergent pour lave-vaisselle et veillez à porter des gants en caoutchouc. N'utilise jamais d'autres produits que ceux qui sont destinés s aux lave-vaisselle afin d'éviter tout risque de formation de mousse.
Taches de rouille sur les couverts	Les couverts tachés ne sont pas ré sistants à la corrosion.	Évitez de placer dans le lave-vaisselle des couverts qui ne ré sient pas à la corrosion.
	Aucun programme n'a été lancé après s'l'avouit du sel pour lave-vaisselle. Des traces de sel se sont mèlè es au cycle de lavage.	Lancez toujours un programme de lavage à vide après s'avoir ajouté du sel. Ne sé lectionnez pas la fonction Turbo (si celle-ci est disponible) après s'avoir ajouté du sel.
	Le couvercle de l'adoucisseur n'est pas bien fermé.	Vérifiez que le couvercle de l'adoucisseur est bien fermé.
Bruits de chic dans le lave-vaisselle	Un des bras d'aspersion se heurte contre l'un des ustensiles pré sents dans le panier situé en-dessous.	Mettez le programme en pause et ré organisez les ustensiles qui bloquent le bras d'aspersion.
Cliqueis dans le lave-vaisselle	Des couverts ont été renversés dans le lave-vaisselle.	Mettez le programme en pause et ré organisez la disposition de vos couverts.
Bruits de chic dans les conduits d'eau	Ceci peut être dû à l'installation sur place ou aux sections des conduits.	Ceci n'a aucurn impact sur la performance du lave-vaisselle. Si vous ave des doutes, faites appel à un plombier qualifié.
La vaisselle n'est pas propre	La vaisselle n'a pas été correctement placé e dans le lave-vaisselle.	Reportez-vous à la PARTIE II « Préparation et chargement de la vaisselle ».
	Le programme choisi n'é tait pas assez puissant.	Sé lectionnez un programme plus intensif.
La vaisselle n'est pas propre.	La quantité de détergent n'é tait pas suffisante.	Ajoutez plus de dé tergent ou changez de détergent.
	Des ustensilesBloquent la course des bras d'aspersion.	Ré organisez la disposition de vos ustensiles afin que les bras d'aspersion puissant tourner librement.
	Le dispositif de filtration	Nettoyez et/ou replaces correctement le
	n'est pas propre ou n'est pas correctement fixé à la base du lave-vaiselle. Ceci peut entraîner l'obstruction des buses des bras d'aspersion.	dispositif de filtration. Nettoyez les bras d'aspersion.
Verres troubles.	Association d'une eau douce avec trop de détergent.	Utilisez moins de détergent si vous avez une eau douce, et sélectionnez un cycle plus court pour laver les verres et les rendre plus propres.
Taches blanches sur les ustensiles et les verres.	Une eau dure peut entraîner des dépôts de calcaire.	Vérifiez les réglages de l'adoucisseur d'eau ou le niveau de replissage du bac à sel.
Traces noires ou grises sur la vaisselle	Des ustensiles en aluminium ont frotte contre votre vaisselle	Nettoyez la vaisselle à l'aide d'un produit abrasif doux pour éliminer les traces.
Ré sidu de détergent dans le bac	Des ustensiles bloquent le bac à détergent	Ré organisez la disposition de votre vaisselle.
La vaisselle n'est pas sè che	Mauvaise disposition des ustensiles	Afin d'éviter toute irritation cutanée, portez des gants si vous trouvez des ré sidus de détergent sur la vaisselle.
	La vaisselle a été sortie trop tôt	Ne videz pas votre lave-vaiselle immédiatement après s le cycle de lavage. Ouvrez légèrement la porte pour que l'vaspeur puisse s'échapper. Attendez que la tempé rature inté rieure du lave-vaiselle ai suffisamment baisse pour retarder la vaisselle. Videz en priorité le panier du bas afin d'éviter que l'eau du panier du haut ne coule dessus.
La vaisselle n'est pas sè che	Le programme choisi n'é tait pas adapté.	Avec un programme court, la tempé rature de lavage est moins importante, ce qui réduit la performance de lavage. Choisissez un programme de longue durée e.
	Les couverts présentant un revival tements de mauvaise qualité.	L'é vacuation de l'eau est plus difficile sur les revêtements de mauvaise qualité. Les couverts ou plats de ce type ne sont pas adaptations au lavage en lave-vaiselle.

A VERTISSEMENT

La réparation de cet apparéil par un particulier ou par toute personne autre qu'un professionnel peut mettre gravement en danger la santé de l'utilisateur et annuler la garantie.

Disponibilité des piè ces de rechange

Sept ans après la commercialisation du dernier appeareil de ce modele :

Mateur, pompe de circulation et de vidange, résistances et éléments chauffants, y compris les pompes à chaleur (individuellement ou collectivement), tuyauterie et équipements afférents, y compris l'ensemble des flexibles, des robinets, des filtres et du système me Aquastop, piè ces structurelles et internes liés au montage de la porte (individuellement ou collectivement), cartes de circuits imprimés, affichages électroniques, pressostats, thermostats et capteurs, logiciels et firmware, y compris le logiciel de réinitialisation.

- Dix ans après sa commercialisation du dernier appeareil de ce mode le :

Charnière et joints de porte, autres joints, bras d'aspersion, filtres d'évacuation, supports interieurs et accessoires en plastique tels que les paniers et les couvercles.

07 CHARGEMENT DES PANIERS SELON LA NORME EN 60436

Charger le lave-vaisselle à pleine capacité contribue à economiser l'eau et l'énergie.

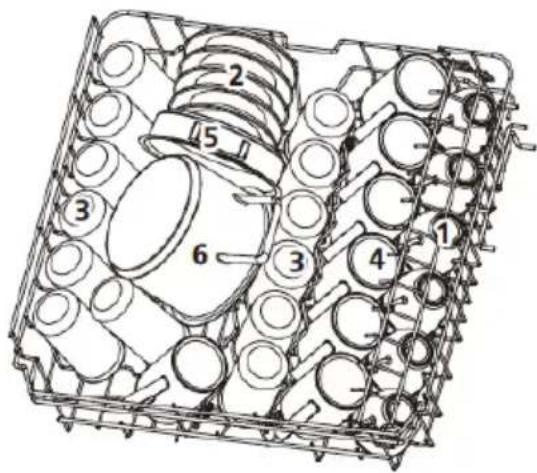

1. Panier du haut :

Numéro	Type de vaiselle
1	Tasses
2	Soucoupes
3	Verres
4	Mugs
5	Plat à four
6	Petit plat

2. Panier du bas :

Numéro	Type de vaissette
7	Assiettes à dessert
8	Assiettes plates
9	Assiettes creuses
10	Plateaux ovales
11	Assiettes à dessert en mélamine
12	Bols en mélamine
13	Bols en verre
14	Bols à dessert
15	Panier à couverts

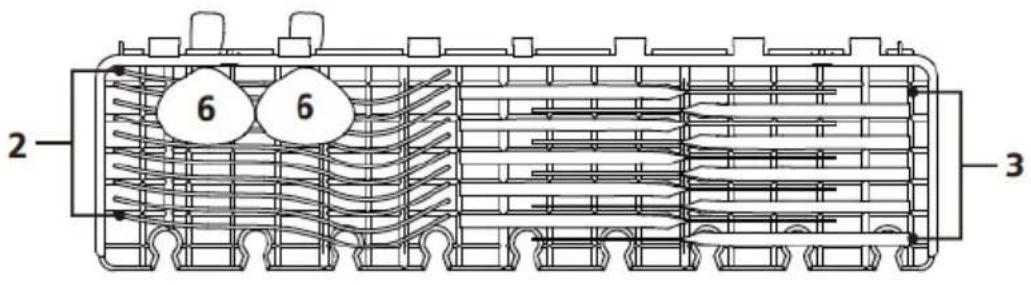

3. Tiroir à couverts :

REMARQUE:

placez les ustensiles plats et légers sur l'étagère. La capacité maximum est de 1,5 kg.

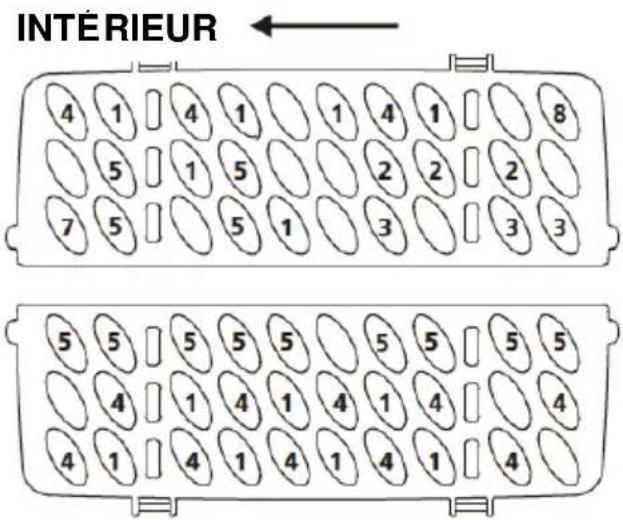

4. Panier à couverts :

Information à des fins de comparaison
essais réalisés conformément à la norme EN 60436
Capacité : 13 couverts
Position du panier du haut : basse
Programme : ECO
Nombre de modes avec distribution du produit de rinc age : Max
Ré glage de l'adoucisseur : H3

Numéro	Type de vaiselle
1	Cuillé res à soupe
2	Fourchettes
3	Couteaux
4	Cuillé res à café
5	Cuillé res à dessert
6	Cuillé res à service
7	Fourchettes à service
8	Louches

Lave-vaissette

Mode d'emploi

PARTIE II: Version spéciale

TABLE DES MATIÈRES

01 GUIDE DE PRESE EN MAIN 3

Panneau de commande 4
Adoucisseur d'eau 6
Préparation et chargement de la vaisselle 7
Fonction du produit de rinçage et du détergent 10

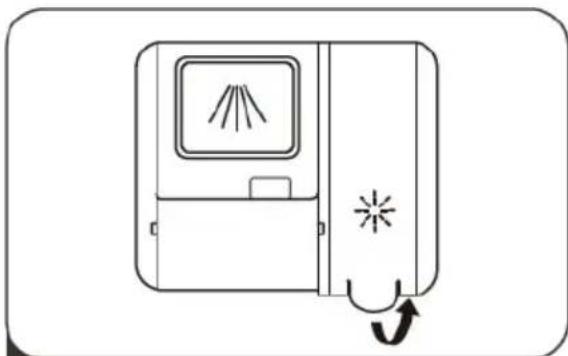

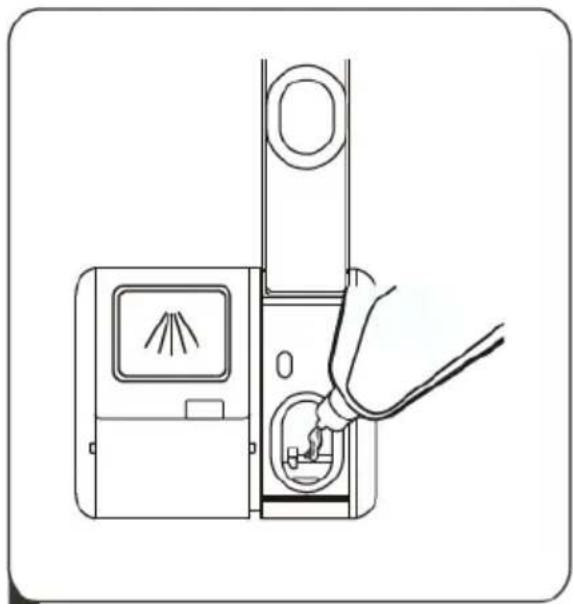

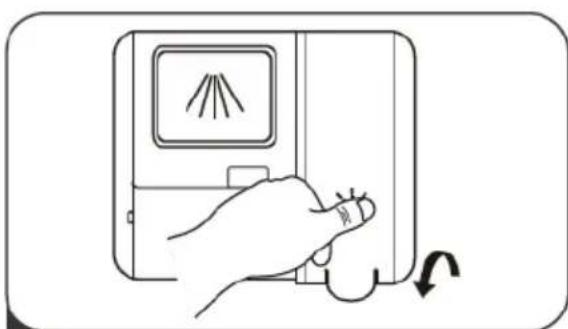

Remplissage du bac à produit de rinceage 11
Remplissage du bac à détergent. 12

02 SELECTION DU PROGRAMME 13

Tableau des cycles de lavage 13
Economies d'énergie 14
Lancement d'un programme 14

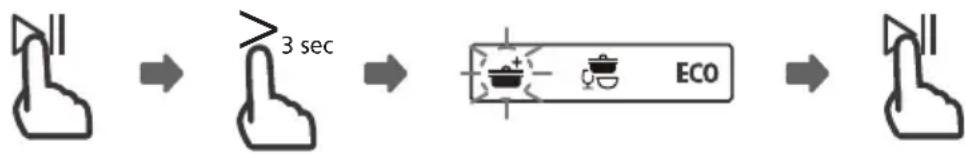

Comment changer de programme en cours de cycle 14

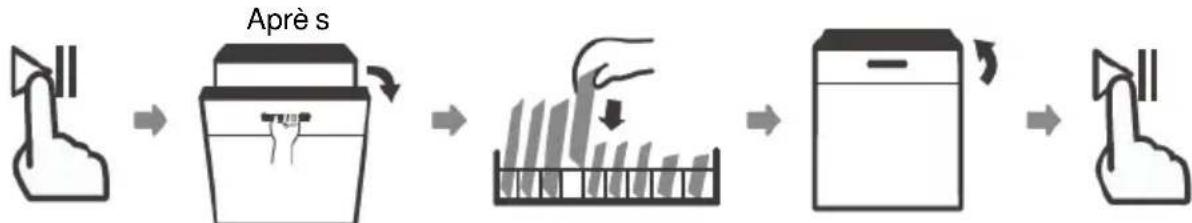

Un plat à rajouter ? 15

03 CODES D'ERREUR 16

04 INFORMATIONS TECHNIQUES 17

REMARQUE :

• Si vous ne pouvez pas remédier vous-mê me au problème me, faites appel à un technicien professionnel.
• Conformément à sa politique d'évolution et de mise à jour constantes du produit, le fabricant est susceptible d'y apporter des modifications sans pré vis.
• Si vous perdez ce mode d'emploi ou que celui-ci n'est plus à jour, vous pouvez en obtenir un nouveau auprès s du fabricant ou du fournisseur responsable.

01 GUIDE DE PRESE EN MAIN

Pour des informations dé tailé es sur le fonctionnement de l'appareil, veuilles dire la section correspondante du mode d'emploi.

1 Installez le lave-vaiselle

(Veuillez vous reporter à la section 5 « CONSIGNES

D'INSTALLATION » de la PARTIE I : Version générique.)

2 Retirez de la vaisselle le gros des résidus. Évitez de pré laver votre vaisselle.

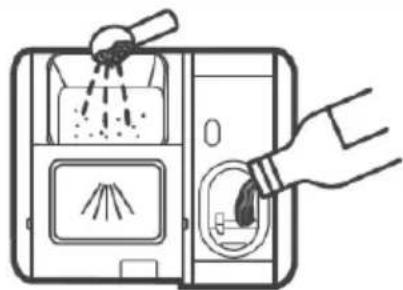

4 Remplissez le bac à détergent et le compartment de produit de rinc age.

Inside Outside

3 Charger la vaisse sale

5 SeLECTIONnez un programme adapté et de marrez le lave-vaiselle.

UTILISATION DE VOTRE LAVE-VAISSELL

Panneau de commande

Fonction (Bouton)

1 Marche/ Arrêt	Appuyez sur ce bouton pour allumer votre lave-vaisselle.
2 Demi- charge	Si le lave-vaisselle est rempli à moins de la moitié, séléctionnez cette fonction pour économiqueiser de l'eau et de l'énergie. (Cette fonction est uniquement compatible avec les programmes Intensif, Universal, ECO, Verre et 90 min.)
3 Programme	Appuyez sur ce bouton pour sélectionner le programme de lavage souhaité. Levoyant de programme s'allume.
4 Dé part diffé ré	Appuyez sur ce bouton pour ré gler la durée et du dé part diffé ré.
5 Dé part/ Pause	Appuyez sur ce bouton pour dé marrer le programme de lavage sélectionné oumettre le programme de lavage en pause.
6 Extra se chage	Pour deioresilles performances de sé chage. (Cette fonction est uniquement compatible avec les programmes Intensif, Universal, ECO, Verre et 90 min.)
7 Verrouillage enfant	Cette option vous permet de verrouiller les boutons du bandeau de commande, à l'exception du bouton Marche/Arrêt, afin que les enfants ne puissant pas dé marrer accidentellement l'appareil en appuyant dessus. Pour verrouiller ou dé verrouiller les boutons du bandeau de commande, maintenez le bouton pendant 3 secondes.

Affichage

8 Indicateur de programme	IntensifPour la vaisse très sale et les casseroles,.POÉ les,plats,etc.pré sentant un niveau de saleté normal,avecdes ré sidus séché s.Tout en 1Programme adapté pour tout type de vaisseppré sentant un niveau de saleté normal,notamment lescasseroles,assiettes,verres et.POÉ les.ECO ECOCe programme standard convient à la vaisseppresentant un niveau de saleté normal. Il s'agit duprogramme le plus efficace en termes deconsommation d'énergie et d'eau pour ce type devaisselle.90min 90 minPour la vaisse pré sentant un niveau de saleténormal et né cessitant un lavage rapide.VerrePour la vaisse et les verres légèrement sales.RapideUn cycle court pour la vaisse l'égèrement sale qui n'apatès besoin de séchage.
9 Dé partdiffé ré	Indique la durée e du dé part diffé ré (3h/6h/9h).
10 Voyantsd'alerte	Produit de rinc ageSi levoyant « » est allumé, cela signifie que leniveau de produit de rinc age du lave-vaisse est tropbas et qu'il faut en ajouter.SelSi levoyant « » est allumé, cela signifie que leniveau de sel du lave-vaisse est trop bas et qu'il fauten ajouter.RobinetSi levoyant « » allumé, cela signifie que le robinetd'arrivée d'eau est fermé.

Adoucisseur d'eau

L'adoucisseur d'eau doit être régle manuellement à l'aide de la molette de selection de la durée de l'eau.

L'adoucisseur d'eau est concu pour éliminer de l'eau les mineraux et les sels susceptibles d'alterer le bon fonctionnement de l'appareil.

Plus il y a de miné raux, plus votre eau est dure.

L'adoucisseur doit etre regle en fonction de la durete de I'eau de toue region.

Prenez contact avec votre compagnie des eaux locale pour obtenir des informations sur la durée de l'eau dans votre région.

Ré glage de la consommation en sel

Ce lave-vaisselle est concu pour permettre de regler la quantite de sel consommé e en fonction de la durete de I'eau utilise e. Cette fonction est destinée e a optimiser et a personneliser le niveau de consommation en sel.

Pour regler le niveau de consommation en sel, suivez la procedure ci-dessous :

1. Fermez la porte et allumez l'appareil.
2. Dans les 60 secondes suivant l'allumage de l'appareil, appuyez sur le bouton « > » pendant plus de 5 secondes pour acceder au mode de ré glage de l'adoucisseur d'eau.
3. Rappuyez sur le bouton « > » pour sélectionner le réglage correspondant à la durée de l'eau de votre région. Les paramètres défilent dans l'ordre suivant : H3->H4->H5->H6->H1->H2 ;
4. Appuyez sur le bouton Marche/Arrêt pour quitter le mode de réglage.

DURETÉ DE L'EAU				Niveau de l'adoucisseur d'eau	La ré gén né ration a lieu toutes les X sé quences de programme1)	Consommation en sel (gramme/cycle)
Allemand °dH	Français °fH	°Clarke (Royaume-Uni)	Mmol/l
0 - 5	0 - 9	0 - 6	0 - 0,94	H1 -> Voyant Rapide allumé	Pas de ré gén né ration	0
6-11	10 - 20	7 - 14	1,0 - 2,0	H2 -> Voyant Verre allumé	10	9
12 - 17	21 - 30	15-21	2,1 - 3,0	H3 -> Voyants Rapide et Verre allumés	5	12
18-22	31 - 40	22-28	3,1 - 4,0	H4 -> Voyant 90 min allumé	3	20
23 - 34	41 - 60	29-42	4,1 - 6,0	H5 -> Voyants Rapide et 90 min allumés	2	30
35 - 55	61 - 98	43 - 69	6,1 - 9,8	H6 -> Voyants 90 min et Verre allumés	1	60

1^ = 1,25^ Clarke = 1,78^ fH = 0,178 mmol/l

Parametre d'usine : H3

1) Pour chaque cycle incluant une opération de ré géné ration, la consommation d'eau augmente de 2,0 litres, la consommation énergé tique augmente de 0,02 kWh et le programme est prolongé de 4 minutes.

Veuillez vous reporter à la section 3 « Ajout de sel dans l'adoucisseur » de la PARTIE I : Version géné rique si votre lave vaisselle manque de sel.

REMARQUE :

Si vous modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique. Adoucisseur d'eau

La dureté de l'eau varie selon les régions. Si le lave-vaisselle est utilisé avec de l'eau dure, des dé pô ts se formeront sur votre vaisselle.

L'appareil est équipé d'un adoucisseur spécial doté d'un réservoir de sel spécifiquement conç u pour éliminer le calcaire et les miné raux pré sents dans l'eau.

Préparation et chargement de la vaisselle

• Essayez de penser à acheter des ustensiles portant la mention « lavable au lave-vaisselle ».
• Pour les plats ou ustensiles fragiles, sélectionnez un programme fonctionnant à la température la plus)basse possible.
• Ne sortez pas vos verres et vos couverts du lave-vaisselle immé diatement après s la fin du programme afin d'éviter tout risque d'endommagement.

Lavage des types de couverts/plats suivants

Ne convennent pas

• Couverts en bois, en porcelain ou en nacre
• Objets en plastique qui ne résistant pas à la chaleur
  Couverts ancients dote s d'éments collés qui ne ré sistant pas à la chaleur
  Couverts ou plats avec colle
• Éléments en étain ou en cuivre
  Verres en cristal
• Objets en acier pouvant rouiller
  Plateaux en bois
• Objets fabriqués en fibres synthétiques

Conviennent dans une mesure restreinte

• Certains types de verres peuvent se ternir après un certain nombre de lavages
• Les éléments en argent et en aluminium ont tendance à se dé colorer au lavage
• Les motifs vernis peuvent s'estomper s'ils sont fréquemment lavés au lavevaisselle

Recommendations pour le replissage du lave-vaisse

Retirez le gros des alimentes restant sur les plats et les couverts. Ramollissez les résidus d'aliments brû lé s dans les poë les et les casseroles. Il n'est pas né cessaire de rincer vos plats et assiettes au pré alable.

Pour garantir une performance optimale du lave-vaisselle, respectez les consignes suivantes.

(Les fonctionnalités et l'apparace des paniers et du panier à couverts peuvent varier selon les modè les.)

Les différentes éléments à laver sont à placer comme suit dans l'appareil :

• Les objets tels que les tasses, verres, casseroles, poë les, etc. doivent étreeturné s.
• Les objets incuvés ou pré sentant des renf Oncements doivent étre positionné s obliquement de mani re à ce que l'eau puisse s'en é couler.
• Tous les ustensiles doivent etre place s de manie re a bien tener en place et a ne pas se renverser.
• Tous les ustensiles doivent etre place s de manie re a laisser assez d'espace pour que les bras d'aspersion puissant tourner librement pendant le lavage.
• Les objets creux tels que les tasses, verres, casseroles, etc. doivent etre oriente s vers le bas afin d'eviter que l'eau ne stagne a l'intérieur.
• Les plats et les couverts ne doivent pas etre empilés les uns dans les autres ni se recouvrir.
• Faites en sorte d'é viter que les verres ne se touchent pour é viter tout dé gât.
• Le panier du haut est destiné à la vaisse plus délicate et plus lé gère, telle que les verres et les tasses.
• Les couteaux à lame longue représentent un danger si leur pointe est orienté e vers le haut !
• Les couverts longs et tranchants tels que les couteaux à dé couper sont à placer à l'horizontal dans le panier du haut.
• Ne surchargez pas le lave-vaiselle. Vous obtiendaç ainsi de bons ré sultats et optimiserez votre consommation d'énergie.

REMARQUE :

Évitez de laver les éléments très petits au lave-vaisselle, car ils peuvent facilement tomber des paniers.

Retrait de la vaisse

Afin d'é viter que de l'eau du panier du haut ne s'é coule dans le panier du bas, nous vous recommendons de vider d'abord le panier du bas.

AVERTISSEMENT

La vaisse peut etre très chaude!Aprés la fin du programme,attendez environ 15 minutes avant de sortir vos verres et vos couverts du lave-vaisselle afin d'éviter tout risque d'endommagement.

Remplissage du panier du haut

Le panier du haut est destiné aux objets plus dé licats et plus légers, tels que les verres, les tasses, les soucoupes, les assiettes, les petits bolfs et les poë les et casseroles peu profondes (à condition que ceux-ci ne soient pas trop sales). Positionnéz vos plats et couverts de manière re à ce qu'ils ne puissant bouger sous la pression de l'arrosage.

Remplissage du panier du bas

Nous vous recommendons de placer les objets les plus grands et ceux qui sont le plus difficile à nettoyer dans le panier du bas (casseroles, poé les, couvercles, plats de service et saladiers) comme illustré ci-dessous. Il est pré fé rable de placer vos plats et couvercles de service sur le côté du panier afin d'é viter de bloquer la rotation du bras de lavage.

Le diamètre maximum recommandé pour les assiettes situés es devant le bac à détergent est d 19 cm, afin de ne pas en obstruer l'ouverture.

Remplissage du tiroir à couverts

Placez les couverts dans le panier à couverts, sé parés les uns des autres et à l'endetroit approprié. Évitez d'imbriquer les couverts afin de ne pas ALTERER les performances de nettoyage.

ATTENTION

Ne laissez aucun couvert de passer du bas du panier.

Placez toujours les ustensiles tranchants pointe vers le bas!

Afin d'optimiser les performances de lavage, remplissez les paniers conformément aux options standards de replissage indiqués dans la dernière re section de la PARTIE I : Version générique

Fonction du produit de rinc age et du détergent

Le produit de rinc age est libre ré lors de la phase de rinc age final afin d'éviter que l'eau ne forme des gouttelettes sur vos ustensiles et qu'elle n'y laisse des traces. Il âme liore également le séchage en permettant à l'eau de s'é couler de vos plats. Notre lavevaisselle est concu pour fonctionner avec du produit de rinc age liquide.

A VERTISSEMENT

Veillez à plusieurs utiliser du produit de rincege de marque, spécifiquement concu pour les lave-vaisselle. Ne versez jamais d'autres substances dans le distributeur à produit de rincege (ex : produit de nettoyage de lave-vaisselle, détergent liquide). Ceci endommagerait votre apparéil.

Quand remetre du produit de rinc age?

La fréquence de replissage du bac dépend de la fréquence de lavage et du ré glage dé fini.

L'indicateur de Niveau faible de produit de rinceage ( 喜 ) s'allume quand il faut ajouter du produit de rince age.
- Ne replissez pas le bac à produit de rinc age au-delà de la limite.

Fonction du détergent

Les ingré dients chimiques qui compose le dé tergent sont nécessaires pour éliminer, dé composer et é vacuer les salétés du lave-vaisselle. La majorité des dé tergents de qualité commerciale convennent à cette fin.

A VERTISSEME

• Utilisation du détergent
  N'utilisez que des détergents spécifique conçus pour les lavevaisselle. Notre détergent doit toujours étre maintenu frais et sec.
  Ne replissez le bac de détermagent qu'une fois que le lave-vaisselle est pré t à démarrer.

Les dé tergents pour lave-vaisselle sont corrosifs! Maintenez le dé tergent pour lave-vaisselle hors de porté e des enfants.

Remplissage du bac à produit de rinc age

1 Retirez le couvercle du bac à produit de rinc age en tirant sur la poigné e.

3 Lorsque you've aze terminé, refermez le couvercle.

2 Versez le produit de rinc age dans le ré servoir en veillant à ne pas dé passer le niveau maximum.

Ré glage du bac à produit de rinc age

Afin d'obtenir des performances de séchage optimes avec une quantité minimale de produit de rinc age, le lave-vaisselle est conc u pour ajuster la consommation en fonction de l'utilisateur. Suivez les étapes ci-apres s.

1. Fermez la porte et allumez l'appareil.

2. Dans un décai de 60 secondes à compter de l'etape 1, appuyez sur le bouton « > » pendant plus de 5 secondes, puis appuyez sur le bouton « Départ différé » pour acceder au mode de réglage. Le voyant d'alerte du produit de rinc age clignote à une fréquence de 1 Hz, le réglage par dé faut est d3.

3. Appuyez sur le bouton « > » pour sélectionner le réglage correspondant à vos habitudes d'utilisation. Les paramètres défilent dans l'ordre suivant : d3->d4->d5->d1->d2->d3. Plus le chiffre est élevé, plus le lave-vaisselle utilise de produit de rinc age.

4. N'appuyez suraucun bouton pendant 5 secondes ou appuyez sur le bouton Marche/Arré t pour quitter le modèle de ré glage.

1 Optez pour la méthode d'ouverture correspondant à votre apparéil.

1. Ouvrez le couvercle en faisant glisser le loquet d'ouverture.
2. Ouvrez le couvercle en appuyant sur le loquet d'ouverture.

2 Ajoutez du dé tergent dans le plus grand bac (A) pour le cycle de lavage principal.

Pour des performances de nettoyage optimes, sur tout si vous vaisselle est très sale, versez une petite quantité de détergent sur la porte. Le détergent supplé mentaire s'activera en phase de pré-lavage.

Pour fermer le couvercle, faites-le glisser vers l'avant puis appuyez dessus.

REMARQUE:

• Sachez qu'en fonction de la saleté de l'eau, les réglages peuvent différer.
• Veuillez observer les recommandations du fabricant indiquées sur l'emballage de votre dé tergent.

02 SÉLECTION DU PROGRAMME

Tableau des cycles de lavage

Le tableau ci-dessous pré sente les programmes les plus adaptés en fonction du niveau de saleté de la vaisselle et de la quantité de détergent néCESSaire. Il apporte également diverses informations relatives aux programmes. Les valeurs de consommation et la durée e du programme sont fournies à titre indicatif uniquement, à l'exception du programme ECO.

Le symbole (indique que ce programme utilise du produit de rinc age lors du rinc age final.

Programme	Description du cycle	Dé tergent cycle pré-lavage/principal	Durée (min)	Énergie (kWh)	Eau (L)	Rinç ag e Produkt de
Intensif	Pré-lavage Lavage (6 °C) 0 Rinç age Rinc age (65-72 °C) Séchage	4/17g 1 or 2 tabs	175	1.275-1.385	13.9	●
Tout en 1	Pré-lavage Lavage (°C) 60 Rinç age Rinc age (65 °C) -72 Séchage	4/17g 1 or 2 tabs	150	1.185-1.290	13.9	●
ECO (*En60436)	Lavage (50C) Rinç age Rinc age (°C) 45 Séchage	21g 1 tab	210	0.836	11.0	●
90min 90 min	Lavage (°C) 55 Rinç age Rinc age (60-65 °C) Séchage	21g 1 tab	90	0.955-1.030	11.2	●
Verre	Pré-lavage Lavage (°C) 45 Rinç age Rinc age (55-6 °C) 0 Séchage	4/17g 1 or 2 tabs	120	0.850-0.925	13.9	●
Rapide	Lavage (45 °C) Rinç age Rinc age (45 °C)	12g 1 tab	30	0.584	10.3	○

REMARQUE:

ECO: (*EN 60436:)

: Le programme ECO est destiné au nettoyage de vaisse dont le niveau de saleté est normal ; dans le cadre de cette utilisation, il s'agit du programme le plus efficace en termes de consommation d'eau et d'énergie. Il permet également d'évaluer la conformité de l'appareil avec la réglementation européenenne relative à l'écoconception.

Économies d'énergie

1. Le pré-rinçage de la vaiselle augmente la consommation d'eau et d'énergie et est donc dé conseillé.
2. Laver la vaisselle dans un lave-vaisselle domestique consomme généralement moins d'eau et d'énergie que le lavage à la main, dans la mesure où le lave-vaisselle est utilisé conformément aux mode d'emploi.

Lancement d'un programme

1. Tirez vers vous les paniers du haut et du bas, placez-y votre vaisse, puis poussez les paniers à l'intérieur.

Nous vous recommendons de replir d'abord le panier du bas, puis le panier du haut.

1. Versez le détergent.
2. Branchez l'appareil. Pour en savoir plus sur l'alimentation électrique requise, reportez-vous à la dernière re page « Fiche produit ». Assurez-vous que l'arrêté d'eau est ouverte de manière re à assurer un niveau de pression maximal.
3. Fermez la porte et appuyez sur le bouton Marche/Arrêt.
4. Choisissez un programme. Levoyant correspondant s'allume. Appuyez ensuite sur le bouton Dé part/Pause : l'appareil dé marre son cycle de lavage.

Comment changer de programme en cours de cycle

Vous ne pouvez changer de programme que si celui-ci a demarré depuis peu de temps. Sinon, le détergent aura déjà été distribué ou l'eau de lavage additionné de détergent aura déjà été evacuée. Si tel est le cas, vous doivent réinitialiser le lavevaisselle et replir à nouveau le bac à détergent. Pour réinitialiser le lave-vaisse, suivez les consignes ci-dessous:

1. Appuyez sur le bouton « Départ/Pause » pourmettrelecyclede lavage en pause.
2. Appuyez au moins trois secondes sur le bouton « > » pour acceder au mode de sélection de programme.
3. Vous pouvez changer de programme en selectionnant le cycle souhaite.

Un plat à rajouter ?

Vous peuvent rajouter de la vaisselle à tout moment avant l'ouverture du bac à détergent. Pour ce faire, suivez les consignes ci-dessous:

1. Appuyez sur le bouton « Départ/Pause » pourmettrelecycle delavage en pause.
2. Une fois les bras de lavage à l'arrêt complet, vous pouvez ouvrir la porte entiè rement.
3. Placez la vaisselle oublié e dans l'appareil.
4. Fermez la porte.
5. Appuyez sur le bouton « Départ/Pause » : le lave-vaisselle se met en marche au bout de 10 secondes.

AVERTISSEMENT

Ouvrir la porte au cours d'un cycle est dangereux : la vapeur chaude qui s'é chappe peut vous brû ler.

Ouverture automatique de la porte

La porte du lave-vaisselle s'ouvre automatiquement à la fin de certains programmes. Lorsque la portes ouvre, cela ne signifie pas que le programme est terminé. Il reste le temps de se chage. À la fin de ce temps restant, un signal sonore indique que le programme est à pré sent terminé. (Si le lave-vaisselle est encastré, les meubles alentour doivent résister à la condensation.)

REMARQUE:

La porte du lave-vaisse ne doit pas etre bloquée lorsque la fonction d'ouverture automatique est activé e. Cela pourrait endommager le syste me de verrouillage de la porte.

NOTE:

Vouaves la possibilité de revenirrf tout moment aux différents réglages usine.

Pour cela se référer aux différentes pages concernant les réglages.

03 CODES D'ERREUR

En cas de dysfonctionnement, le lave-vaisselle affiche un code d'erreur. Le tableau suivant presente les codes d'erreur possibles ainsi que leurs causes.

Code	Signification	Causes possibles
Levoyant Rapide clignote rapidement	Dé lai d'arrivé e d'eau plus long	Le robinet est fermé, l'arrivé e d'eau est bloqué e ou la pression de l'eau est trop faible.
Les voyants Verre et Rapide clignotent rapidement.	Tempé rature requise non atteinte.	Dysfonctionnement de l'élement chauffant.
Levoyant 90 min clignote rapidement.	Dé bordement.	Un élément du lave-vaisselle fuit.
Les voyants ECO, 90 min et Rapide clignotent rapidement.	Erreur de communication entre la carte principale et la carte d'affichage.	Circuit ouvert ou court-circuit de la communication.

AVERTISSEMENT

• En cas de débordement, coupez l'arrivée d'eau avant d'appeler un technicien.
• En cas de présence d'eau dans la base de la cuve suite à un débordement ou à une petite fuite, retirez l'eau avant de redémarrer le lave-vaisselle.
• Si vous ne parvenez pas à résoudre un code d'erreur, veuilles faire appel à un technicien professionnel.

USAGE COUNTER

Hauteur (H)	845mm
Largeur (W)	598mm
Profondeur (D1)	600 mm (porte fermé e)
Profondeur (D2)	1 150 mm (porte ouverte à 90°)

ACCès à LA BASE DE DONNÉES

Afin d'acceder aux informations relatives à votre modèle enregistrées dans la base de donné es du produit, comme pré vu par le Rè glement (UE) 2019/2017 concernant l'étiquetage énergétique, veuillesz vous enregistrer sur le site web à l'adresse suivante : https://eprel.ec.europa.eu/ Recherche la ré fé rence de votre produit sur le site web en saississant la ré fé rence de service indiqué e sur la plaque signalé tique de votre produit. Vous pouvez également acceder à ces informations en flashant le QR code pré sent sur l'étiquette énergétique de votre produit.

FR

Service après s-vente

Toutes les opérations de maintenance de votre apparéil doivent être réalisés es par :

• donne revendeur, ou

• un autre technicien qualifié qui est un mandataires agréé pour les équipements de la marque. Pour toute prise de rendez-vous, munissez-vous des ré férences complètes de votre apparéil (modèle, type et nombre ro de série). Vous trouvrez ces informations sur la plaque signalé tique pré sente sur votre apparéil.

INFORMATIONS

La période minimum de disponibilité des pieces de rechange prévue dans le Règlement européen en 2019/2022/UE et accessible spé cifiquement aux utilisateurs de cet apparéil est de 10 ans dans les conditions é tablies par ce même règium.
