VKDI473DW - Lave-vaisselle VEDETTE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lave-vaisselle
Capacité	13 couverts
Classe énergétique	A++
Niveau sonore	46 dB
Programmes de lavage	5 programmes
Fonctionnalités spéciales	Départ différé, AquaStop
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	45 kg
Consommation d'eau	9.5 L par cycle
Entretien	Filtres à nettoyer régulièrement, détartrage recommandé
Sécurité	Système de sécurité AquaStop, protection contre les débordements
Garantie	2 ans

FOIRE AUX QUESTIONS - VKDI473DW VEDETTE

Le lave-vaisselle ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme est sélectionné.

Pourquoi l'eau ne s'écoule-t-elle pas ?

Vérifiez que le filtre n'est pas obstrué et que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le robinet d'eau est ouvert.

Le lave-vaisselle laisse des traces sur la vaisselle, que faire ?

Cela peut être dû à un détergent de mauvaise qualité ou à un encrassement des bras gicleurs. Nettoyez les bras gicleurs et utilisez un détergent adapté.

Des bruits étranges proviennent du lave-vaisselle, est-ce normal ?

Certains bruits peuvent être normaux pendant le fonctionnement. Cependant, si les bruits sont anormaux (cliquetis, grincements), vérifiez que la vaisselle est correctement placée et qu'aucun objet n'est bloqué.

Le lave-vaisselle ne sèche pas correctement, que faire ?

Vérifiez que le produit de rinçage est suffisant et que le cycle de séchage est activé. Vous pouvez également essayer d'ouvrir la porte après le cycle pour améliorer le séchage.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond de l'appareil, rincez-le sous l'eau chaude pour enlever les résidus et replacez-le correctement.

Y a-t-il un moyen de réinitialiser le lave-vaisselle ?

Oui, pour réinitialiser le lave-vaisselle, éteignez-le, débranchez-le pendant environ 5 minutes, puis rebranchez-le et rallumez-le.

Le voyant 'sel' s'allume, que dois-je faire ?

Ajoutez du sel régénérant dans le réservoir prévu à cet effet. Cela aide à adoucir l'eau et à améliorer le lavage.

Comment ajuster les bras gicleurs ?

Les bras gicleurs sont généralement réglables. Consultez le manuel d'utilisation pour connaître la procédure exacte selon votre modèle.

MODE D'EMPLOI VKDI473DW VEDETTE

FR Lave-vaisselle / Manuel d'utilisation

VKDI473DW

Déclaration de conformité CE

Nos produits sont conformes aux directives, aux décisions, aux réglementations européennes et aux normes en vigueur.

Icône	Type	Signification
	AVENTISSEMENT	Blessures graves ou décès
	RISQUE D'ÉLECTROCUTION	Tension dangereuse
	TIRER	Aventissement : Risque d'accendie / matériaux inflammables
	ATTENTION	Blessures de l'utilisateur ou dommages matériels.
	IMPORTANT/REMARQUE	Utilisation correcte du système

TABLE DES MATIÈRES

1 INSTRUCTIONS DE SECURITE 1

1.1 Avertissements généraux de sécurité 1
1.2 Avertissements d'in2allation 2
1.3Durant l'utilisation 3

2 INSTALLATION 6

2.1 Positionnement de l'appareil 6
2.2 Raccordement en eau 6
2.3 Tuyau d'arrivée d'eau 6
2.4 Tuyau de vidange 7
2.5 Raccordement electrique. 7

3 SPECIFICATIONS TECHNIQUES 8

3.1 Apparence generale 8
3.2 Specifications techniques 8

4 AVANT D'UTILISER L'APPAREIL 10

4.1 Préparer votre lave-vaiselle pour la première utilisation 10
4.2 Utilisation de sel (SI DISPONIBLE) 10

1.3 Remplissage du sel (SI DISPONIBLE) 10
4.3 Bandelette d'essai 11
4.4 Tableau de durete de I'eau 11
4.5 Sy2eme adoucisseur 11
4.6 Reglages 11
4.7 Utilisation du détergent 12

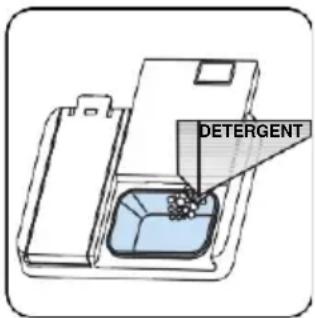

4.8 Remplissage du détergent 12
4.9 Utilisation de détergents combinés 12
4.10 Utilisation de liquide de rincege 12
4.11 Remplissage et réglage du liquide de rincege 12

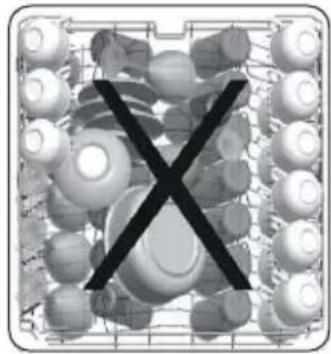

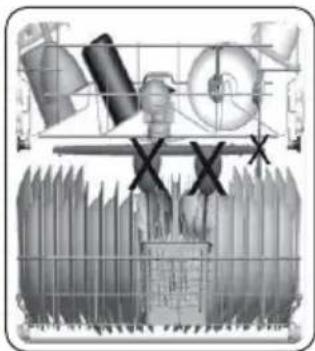

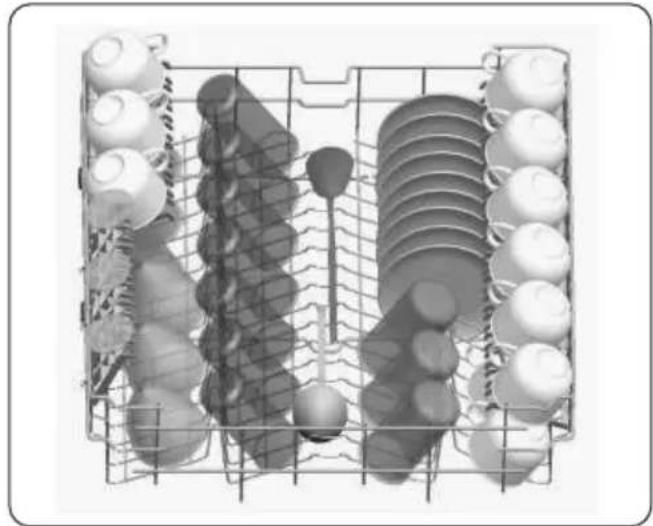

5 CHARGEMENT DE VOTRE LAVE-VAISSELLE 14

5.1 Recommendations 14
5.2Charges alternatifs du panier 16

6 TABLEAU DES PROGRAMMES 17

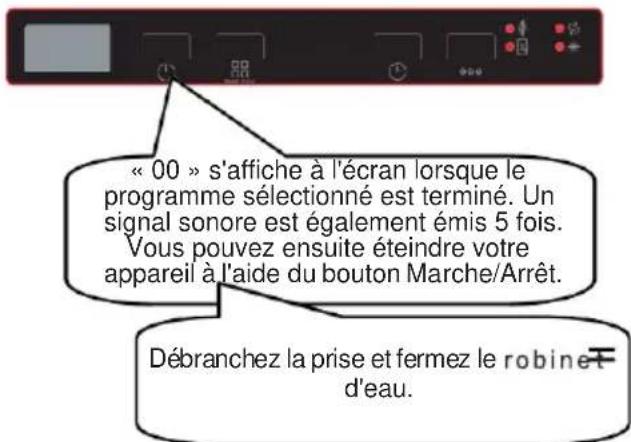

7 PANNEAU DE COMMANDE 19

8 NETTOYAGE ET ENTRETIEN 22

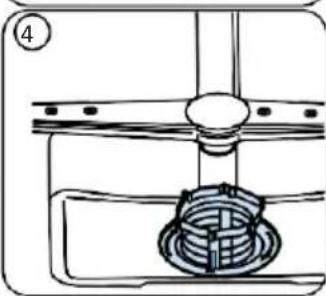

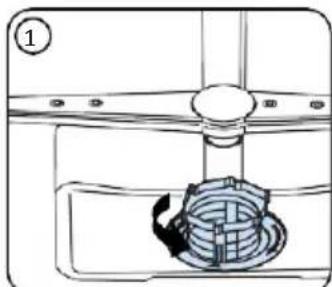

8.1 Filtres 22
8.2 Bras pulverisateurs 22
8.3 Pompe de vidange 23

9 DEPANNAGE 24

1 INSTRUCTIONS DE SECURITE

1.1 Avertissements généraux de sécurité

• Lisez ces instructions attentivement avant d'utiliser votre apparéil, et conserveze ce manuel pour toute référence ultérieure.

Vérifiez l'emballage de votre apparéil avant l'installation et la surface extérieure de l' apparéil une fois que l'emballage a été retire. N'utilise pas l' apparéil s'il semble endommagé ou si l'emballage a été ouvert.

• Les matériaux d'emballage protégent votre apparéil contre tout dommage qui pourrait se produitpendant le transport. Les matériaux d'emballage sont respectueux de l'environnement, car ils sontrecyclables. L'utilisation de matériaux recycléspermét de réduire la consommation de matièrespremières et diminue la production de déchets.

Cet apparéil peut être utilisé par des enfants de plus de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances s'ils sont supervisés ou s'ils ont reçu des instructions concernant l'utilisation de cet apparéil en toute sureté et complrennant les risques courus. Ne permettez pas aux enfants de jouer avec l' apparéil.

Retirez l'emballage gardez-le hors de portée des enfants.

Gardez les enfants éloignés des déterments et liquides de rinçage.
Il peut y avoir des résidus laissés dans l'appareil après le lavage. Gardez les enfants loin de l'appareil lorsqu'il est ouvert.

1.2 Avertissements d'installation

• Choisissez un emplacement adapté et sur pour installer l'ordinateil.
• N'utilisez que des pieces de rechange originales avec cet apparéil.

Débranche l'appareil avant l'in installation.
! Notre apparéil ne peut être installé que par un agent de service autorisé. Une installation par une personne autre qu'un agent autorisé peut entraîner l'annulation de votre garantie.
Assurez-vous que le système de fusible électrique interieur est relié conformément aux règles de sécurité.
Tous les raccordements électriques doivent correspondre aux valeurs de la plaque.
Assurez-vous que l'appareil n'est pas au-dessus du cable d'alimentation électrique.
N'utilisez jamais de rallonge ou de multiprise pour effectuer le raccordement.
La prise doit être accessible après l'installation de l'appareil.

• Àprous l'installation, faites tourner l'appareil à vide pour la première fois.

L'appareil ne doit pas etre branché durant le positionnement.

Utilisez toujours la fiche fournie avec votre apparéil.

Si le cable électrique est endommagé, il ne peut être remplace que par un électricien qualifié.

• Connectez le tuyau directement sur le robinet d'alimentation en eau. La pression fournie par le robinet doit être d'au moins 0,03 MPa et d'au plus 1 MPa. Si la pression est supérieure à 1 MPa, une soupape de décharge de pression doit être montée au niveau du raccordement.

1.3 Durant l'utilisation

• Cet apparéil est conçu pour une utilisation domestique, ne l'utilisez pas à d'autres fins. Une utilisation commerciale annulera la garantie.

Ne montez pas et ne placez rien sur la porte ouverte du lave-vaisselle.

Utilisez uniquement des déterments et produits de finçage produits

spécialement pour les lave-vaisselle. Notre entreprise n'est pas responsable des dommages qui peuvent survenir en raison d'une mauvaise utilisation.

Ne buvez pas l'eau de l'appareil.

Ne place pas d'agents chimiques de dissolution dans la section lavage de l'appareil, cela pouvant poser un risque d'explosion.

• Vérifiez la résistance à la chaleur des objets en plastique avant de les laver dans l'appareil.

Ne placez dans l'appareil que des objets qui convennent au lavage, et veillez à ne pas trop replir les paniers.

N'ouvre pas la portependant que l'appareil est en marche, de I'eau chaude pourrait se repandre. Des dispositifs de sécurité assurent que I'appareil s'arrête si la portepaint ouverte.

La porte de l'appareil ne doit pas etre laissee ouverte. Cela pourrait provoquer des accidents.

Placez les couteaux et autres objets pointus dans le panier à couverts en plaçant la lame vers le bas.

Pour les modèles avec système d'ouverture de porte automatique, lorsque l'options d'économie d'énergie est active, la porte s'ouvre à la fin d'un programme. Pour éviter d'endommager votre lave-vaisselle, ne tentez pas de fermer la portependantune minute après l'avoir ouverte. Pour un séchage efficace, gardez la porte ouverte pendant 30 minutes après la fin d'un programme. Ne restez pas devant la porte lorsque le signal d'ouverture automatique est audible.

Dans le cas d'un début de fonctionnement, la réparation ne doit être effectue que par une société

de service autorisée, sans quoi la garantie sera annulée.

Avant les travaux de réparation, l'appareil doit être déconnecté du réseau. Ne tirez pas sur le cable pour débrancher l'appareil. Fermez le robinet d'eau.
Le fonctionnement à basse tension entrainera une baisse des niveaux de performance.
Pour plus de sécurité, débranchez la fiche une fois qu'un programme est terminé.
Pour éviter toute electromoculation, ne débranche pas l'appareil avec des mains mouillées.
Tirez sur la fiche pour débrancher l'appareil du secteur, jamais sur le cordon.

2 INSTALLATION

2.1 Positionnement de l'appareil

Lors du positionnement de l'appareil, placez-le dans une zone ou les plats peuvent etre facilement charges et decharges.Ne mettez pas l'appareil dans une zone ou la temperature ambiente est inférieure a 0^

Lisez tous les avertissements situés sur l'emballage avant de retirer l'emballage et de positionner l'appareil.

Positionnez l'appareil pres d'un robinet d'eau et d'une conduite d'évacuation.
Prenez en compte le fait que les raccordements ne seront pas modifiés une fois que l'appareil sera en place.

Ne prenez pas l'appareil par sa porte ou par un panneau.

Laissez une distance suffisante autour de l'appareil pour permettre la capacité de déplacement lors du nettoyage.

Veillez à ce que les tuyaux d'arrivée d'eau et de sortie d'eau ne soient pas pressés ou piégés, et que l'appareil ne repose pas sur son cable électrique lors du positionnement.

Ajustez les pieds pour que l'appareil soit de niveau et équilibré. L'appareil doit être placé sur un terrain plat, sans quoi il sera instable et la porte de l'appareil ne se fermera pas correctement.

Veuillez installer le panneau decoratif comme indiqué sur la feuille de montage. Auquel cas, la porte risque de ne pas s'ouvrir correctement et il risque d'y avoir une fuite de vapeur.

2.2 Raccordement en eau

Nous vous conseillons de monter un filtre sur votre alimentation d'entrée d'eau afin d'eviter d'endommager votre apparéil en raison de la contamination (sable, rouille, etc.) de la plomberie interieure. Cela permettra également d'éviter le

jaunissement et la formation de dépôts après le lavage.

Notez le marquage sur le tuyau d'arrivée d'eau !

Si les modèles sont marqués avec 25^ , la température de l'eau peut être de max. 25^ (eau froide).

Pour tous les autres modèles :

Eau froide préféree ; température max. de l'eau chaude : 60^

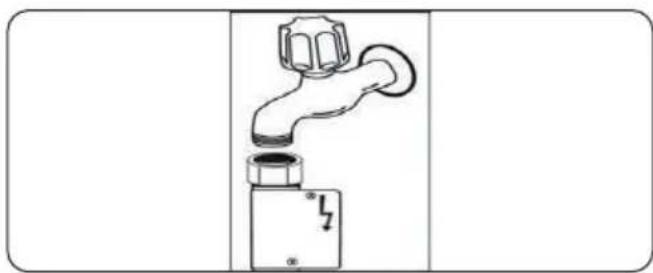

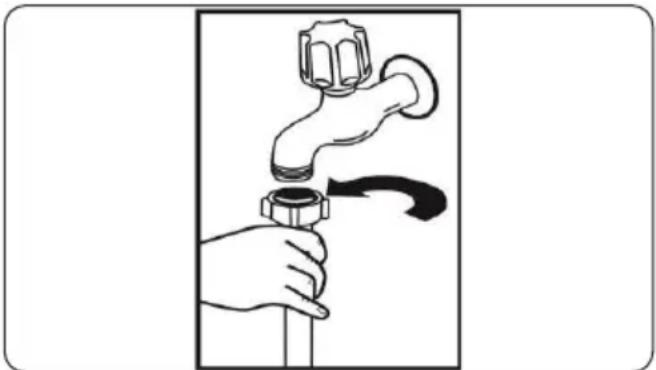

2.3 Tuyau d'arrivée d'eau

AVERTISSEMENT:Utilisez le tuyau d'arrivee d'eau fourni avec votre apparéil, n'utilisez pas le tuyau d'un ancien apparéil.

AVERTISSEMENT: Faites couler l'eau à travers le nouveau tuyau avant de le raccorder.

AVERTISSEMENT: Connectez le tuyau directement sur le robinet d'alimentation en eau. La pression fournie par le robinet doit etre d'au moins 0,03 MPa et d'au plus 1 MPa. Si la pression est supérieure a 1 MPa, une soupape de decharge de pression doit etre montee au niveau du raccordement.

AVERTISSEMENT: Une fois que les raccordements sont faits, ouvrez le robinet complètement et vérifie les évventuelles fuites d'eau. Éteignez toujours le robinet d'arrivée d'eau quand un programme de lavage est terminé.

Un système anti-debordement
Aquastop est utilisé dans certains
modèles. Ne l'endommagez pas et ne le
laissez pas être endommagé ou tordu.

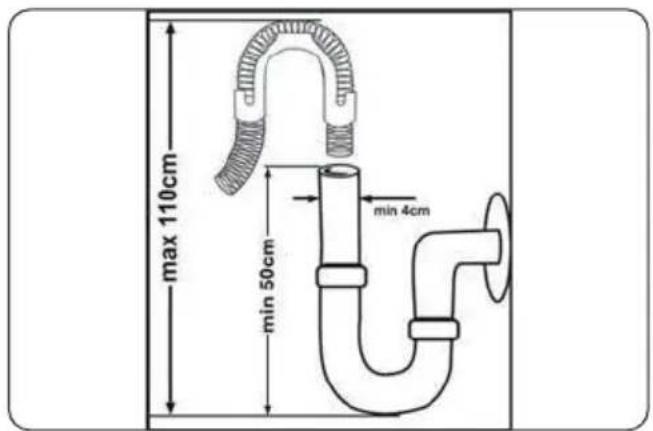

2.4 Tuyau de vidange

Raccordez le tuyau d'évacuation de l'eau directement à un trou d'évacuation de l'eau ou au siphon d'évacuation d'un évier. Ce raccordement doit être au minimum à 50 cm et au maximum à 110 cm du sol sur lequel est placé le lave-vaisselle.

IMPORTANT: Les objets ne seront pas lavés correctement si un tuyau d'évacuation de plus de 4 m est utilisé.

2.5. Raccordement électrique

AVERTISSEMENT : Voiture apparueil est regle pour utiliser une alimentation 220-240 V. Si la tension dans notre région est de 110 V, connectez un transformateur 110/220V de puissance 3000 W sur la connexion electrique.

Reliez le produit à une prise de terre protégée par un fusible conforme avec les valeurs du tableau « Spécifications techniques »

La fiche de terre de l'appareil doit etre connecte a une prise reliée à la terre fournissant un courant et une tension adaptés.

En l'absence d'installation mise à la terre, un electricien agréé doit procéder à une installation mise à la terre. En cas d'utilisation sans mise à la terre, notre entreprise ne saurait être responsable de toute perte d'utilisation pouvant seprésenter.

La fiche de cet apparéil peut incorporer un fusible de 13 A en fonction du pays cible. (Par exemple Royaume-Uni, Arabie Saoudite)

3 SPECIFICATIONS TECHNIQUES

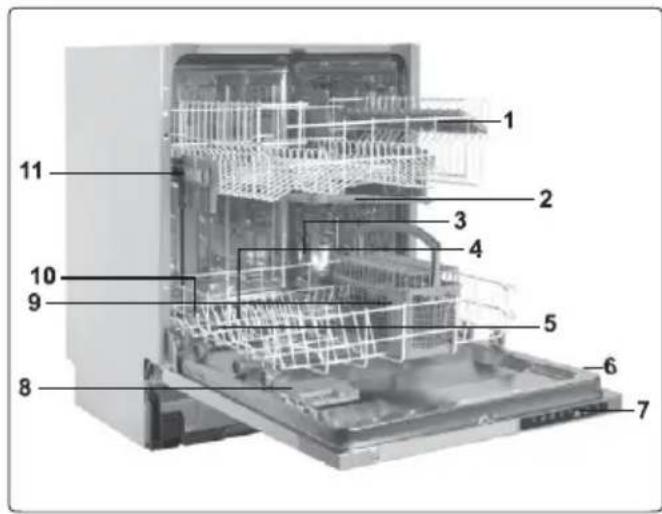

3.1 Apparence générale

1. Panier supérieur avec grilles
2. Bras de lavage supérieur
3. Panier inférieur
4. Bras de lavage inférieur
5. Filtres
6. Plaque signalétique
7. Panneau de commandes
8. Distributeur de détérgent et de liquide de rincege
9. Panier a couverts
10. Distributeur de sel
11. Système de loquet de la piste du panier supérieur

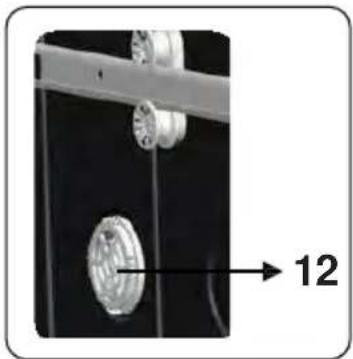

12. Mini-unité de séchage active: Ce système permet d'améliorer les performances de séchage de votre vaisselle.

Capacité	13 couverts
Dimensions
Hauteur	820-870 (mm)
Largeur	598 (mm)
Profondeur	570 (mm)
Poids net	35,9 kg
Tension/Fréquence de fonctionnement	220-240 V
	50 Hz
Total, effectif actuel	10 (A)
Puisance totale	1900 (W)
Pression d'alienation en eau	Maximum : 1 (Mpa) Minimum : 0,03 (Mpa)

RECYCLAGE

• Certains composants de l'appareil et de l'emballage sont constitués de matérielaux recyclables.
• Les plastiques sont marqués avec les abréviations internationales : (>PE<, >PP<, etc.)
• Les parties en carton sont constituées de papier recyclé. Elles peuvent être mises dans des conténants pour le recyclage du papier.
• Les matérielles ne convenant pas pour les déchets menagers doivent être éliminés dans des centres de recyclage.
• Contactez un centre de recyclage pertinent pour obtenir des informations sur l'élimination des différents matériaux.

EMBALLAGE ET ENVIRONNEMENT

• Les matériaux d'emballage protégent votre apparéil contre tout dommage qui pourrait se produit pendant le transport. Les matériaux d'emballage sont respectueux de l'environnement, car ils sont recyclables. L'utilisation de matériaux recyclés permet de réduire la consommation de matières premières et diminue ainsi la production de déchets.

Déclaration CE de conformité

Nous déclarons que nos produits répondent aux Directives, Decisions et Réglementations Européennes applicables et aux exigences listées dans les normes françencerées.

Mise au rebut de votre ancien apparéil

Ce symbole sur le produit ou sur l'emballage indique que ce produit ne doit pas etre traité comme des déchets menagers. Il doit plutôt etreremis au point de ramassage

concerné, se chargeant du recyclage du matériel électrique etlectronique. En vous conformant à une procédure d'enlevement correcte du produit, vous aiderez à prévenir tout effet nuisible à l'environnement et à la

santé, qu'une manipulation inappropriée pourrait autrement provoquer. Pour plus d'informations sur le recyclage de ce produit, veuillez vous renseigner auprès de votre mairie, votre service d'élimination des déchets menagers ou du magasin où vous avez achetié le produit.

4 AVANT D'UTILISER L'APPAREIL

4.1 Préparer votre lave-vaisselle pour la première utilisation

• Veuillez vérifier que les alimentations en eau et en électricité correspondant aux valeurs indiquées dans les instructions d'installation de l'appareil.
• Enlevez tous les matériaux d'emballage de l'intérieur de l'appareil.
• Réglez le niveau d'adoucisseur d'eau.
• Remplissez le compartment à liquide de rincege.

4.2 Utilisation de sel (SI DISPONIBLE)

Pour que le lavage s'effectue correctement, le lava-vaisselle a besoin d'eau douce, c'est à dire peu calcaire. Sinon, des résidus de calcaire se déposeront autrement sur la vaisselle et sur l'intérieur de l'appareil. Ceciaura un impact négatif sur les performances de lavage, de séchage et de brillance de l'appareil. Lorsque de l'eau s'écoule à travers le système adoucissant, les ions constituent la durée sont retirés de l'eau, ce qui permet à l'eau d'atteindre la douceur requise pour obtenir des résultats de lavage optimaux. Suivant le niveau de durée de l'alimentation en eau, ces ions durçissant l'eau s'accumulent rapidement à l'intérieur du système adoucissant. Le système adoucissant doit ainsi être rafraichit afin qu'il fonctionne aussi bien durant le prochain lavage. Pour cela, des sels de lavve-vaiselle sont utilisés.

L'appareil peut uniquement utiliser du sel de lave-vaisselle spécial pour adoucir I'eau. N'utilise pas de sels à petits grains ou en poudre, qui peuvent etre facilement solubles. L'utilisation de tout autre type de sel peut endommager votre apparéil.

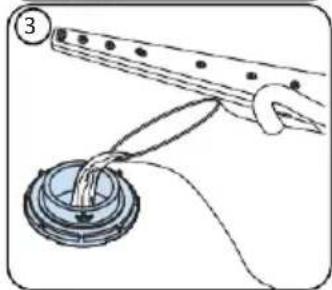

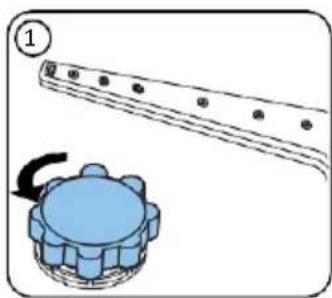

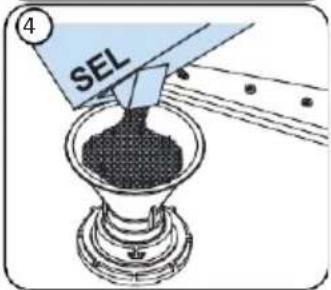

1.3 Remplissage du sel (SI DISPONIBLE)

Pour ajouter du sel adoucisseur, ouvre le bouchon du compartment de sel en le faisant tourner dans le sens horaire inverse.

(1) (2) Lors de la première utilisation, replissez le compartment avec 1 kg de sel et d'eau (3) jusqu'à ce qu'il déborde presque. Utilisez un entonnoir (4), si disponible, pour facilititer le replissage. Remettez le bouchon et fermez-le. Tous les 20-30 cycles, ajoutez du sel dans votre apparéil jusqu'à ce que le compartment se replisse (env. 1 kg).

Remplissez le compartment de sel avec de l'eau uniquement la première fois que vous remplissez le compartment de sel. Utilisez un sel adoucisseur spécifiquement concu pour un usage en lave-vaiselle. Lorsque vous démarrez votre lavevaisselle, le compartment de sel est rempli d'eau, placez donc le sel adoucisseur avant de démarrer votre apparéil.

Si le Sel adoucisseur a débordé et que vous ne démarrez pas immédiatement l'appareil, executez un programme de lavage court pour protégger votre apparéil contre la corrosion.

4.3 Bandelette d'essai

Faites couler de l'eau du robinet (1 minute).	Maintenez la bande dans l'eau (1 s)	Agitez la bande.	Attendez (1 min).	Réglez le niveau de durété de votre apparil.
1 minute	1 second		1 minute	1 2 3 4 5 6

REMARQUE: Le niveau est régle sur 3 par défaut. Si l'eau est de l'eau de puits ou a un niveau de dureté supérieur à 90 dF, nous vous recommendons d'utiliser un contrôle et des dispositifs de raffinement.

4.4 Tableau de durete de l'eau

Niveau	German dH	French dF	British dE	Indicateur
1	0-5	0-9	0-6	L1 apparait sur l'afficheur.
2	6-11	10-20	7-14	L2 apparait sur l'afficheur.
3	12-17	21-30	15-21	L3 apparait sur l'afficheur.
4	18-22	31-40	22-28	L4 apparait sur l'afficheur.
5	23-34	41-60	29-42	L5 apparait sur l'afficheur.
6	35-50	61-90	43-63	L6 apparait sur l'afficheur.

4.5 Système adoucisseur

Le lave-vaisselle est équipé d'un système d'adoucissement de l'eau réduisant la durée de l'alimentation en eau courante. Pour connaître le niveau de durée de l'eau du robinet, contactez votre compagnie d'eau ou utilisez une bandelette de test (le cas échéant).

4.6 Réglages

Ouvrez la ported e l'appareil.
- Allumez l'appareil, puis appuyez sur la touche de programme des que l'appareil est en marche.
- Maintenez la touche de programme jusqu'à ce que « SL » disparaisse.
L'appareil affiche le dernier réglage.
- Réglez le niveau en appuyant sur la touche de programme.
- Éteignez l'appareil pour enregistrer le paramètre.

4.7 Utilisation du dédTergent

Utilisez uniquement des détergents concus spécifique pour les lave-vaisseldomestiques. Gardez les détergents dansdes endroits secs et frais hors de la porteeedes enfants.

Ajoutez le dédTangent approprié pour le programme sélectionné pour assurer les valeurs performances. La quantité de dédTangent nécessaire dépend du cycle, de la taille de la charge et du niveau de saleté de la vaisse.

Ne replissez pas le compartment de détermgent au-delà du nécessaire, sans quoi vous pourriez voir des stries blanchâtres ou bleutées sur le verre et les plats, ou provoquer la corrosion du verre. L'utilisation continue de trop de détermgent peut endommager l'appareil.

Utiliser trop peu de détergent peut entraîner un mauvais nettoyage, et vous pourriez voir des taches blanchâtres d'eau dure.

Consultez les instructions du fabricant de détergent pour plus d'informations.

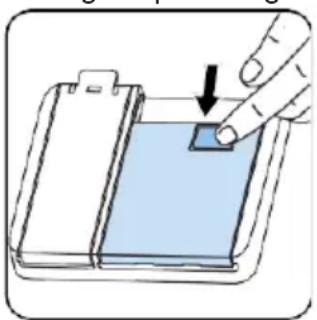

4.8 Remplissage du détergent

Appuyez sur le loquet pour ouvrir le distributeur et versez le dédTergent.

Fermez le couvercle et appuyez jusqu'à ce qu'il se verrouille en place. Le distributeur doit être rempli à nouveau juste avant le début de chaque programme. Si les plats sont très sales, placez du détergent supplémentaire dans le compartment de détergent prélavage.

4.9 Utilisation de détergents combinés

Ces produits doivent etre utilisés selon les instructions du fabricant.

des substances de remplacement du sel et des composants supplémentaires en fonction de la combinaison.

Nous vous recommendons de ne pas utiliser de détergents combinés pour des programmes courts. Utilisez des détergents en poudre pour de tels programmes.

Si vous rencontres des problèmes lors de l'utilisation de déterments combinés, contactez le fabricant du déterment.

Lorsque vous arrêtez d'utiliser des déterments combinés, assurez-vous que les réglages de durée de l'eau et liquide de rincavage sont régles à un niveau correct.

4.10 Utilisation de liquide de rinceage

Le liquide de rincege vous aide à secher la vaisselle sans laisser de stries et de taches. Un liquide de rincege est nécessaire pour des ustensiles sans taches et des verres transparents. Le liquide de rincege est automatiquement diffusé pendant la phase de rincege à chaud. Si le réglage de la dose de liquide de rincege est trop faible, des taches blanchâtres restent sur la vaisselle, et les plats ne sont pas secs et propres.

Si la dose de liquide de rincage est trop elevée, vous pouvez voir des couches bleuâtres sur le verre et la vaisse.

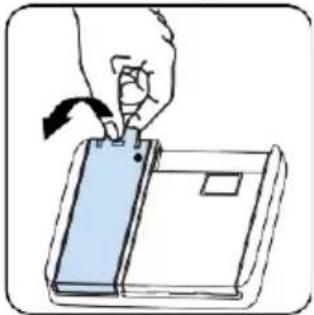

4.11 Remplissage et réglage du liquide de rincege

Pour replir le compartment de liquide de rinceage, ouvre le bouchon du compartment de liquide de rinceage.

Remplissez le compartment de liquide de rinceau niveau MAXIMUM, puis fermez le couvercle. Veillez a ne pas trop replir le compartment de rinceage, et essuyez tout deversement.

Afin de modifier le niveau de liquide de rençage, suivez les étapes ci-dessous avant d'allumer l'appareil:

Ouvrez la porte de l'appareil.
- Allumez l'appareil, puis appuyez sur la touche de programme dés que l'appareil

est en marche.

• Maintenez la touche de programme jusqu'à ce que « rA » disparaisse. Le réglage du niveau de liquide de rincege suit le réglage de dureté de l'eau.
  L'appareil affiche le dernier réglage.
• Changez le niveau en appuyant sur la touche de programme.
• Éteignez l'appareil pour enregistrer le paramètre.
  Le réglage d'usine est « 4 »

Si les plats ne sèchent pas correctement ou sont tachés, augmentez le niveau. Si des taches bleues se forment sur vos plats, diminuez le niveau.

IMPORTANT:

Vous ave la possibilité de revenir à tout moment aux différents réglages usine. Pour cela se reférer aux différentes pages concernant les réglages.

Niveau	Dose d'éclaircissant	Indicateur
1	Liquide de rincege non distribué	r1 apparait sur l'afficheur.
2	1 dose est distribué	r2 apparait sur l'afficheur.
3	2 doses sont distribuées	r3 apparait sur l'afficheur.
4	3 doses sont distribuées	r4 apparait sur l'afficheur.
5	4 doses sont distribuées	r5 apparait sur l'afficheur.

5 CHARGEMENT DE VOTRE LAVE-VAISSELLE

Pour obtenir les valeurs résultats, suivez ces directives de chargement.

Le fait de charger le lave-vaisselle domestique jusqu'à la capacité indiquée par le fabricant contribuera aux économies d'énergie et d'eau.

Le pré-rinçage manuel des articles de vaisselle entraine une augmentation de la consommation d'eau et d'énergie et n'est pas recommandé. Vous pouvez placer les tasses, les verres, les verres à pied, les petites assiettes, les bolts, etc. dans le panier supérieur. N'appuyez pas les verres longs les uns contre les autres, sinon ils ne peuvent pas rester stables et peuvent être endommages.

Lorsque vous placez des verres et des gobelets à long pied, appuyez-les contre le bord du panier ou le support et non contre d'autres objets.

Placez tous les recipients tels que tasses, verres et casseroles dans le lave-vaisselle avec leur ouverture vers le bas, sinon l'eau peut s'accumuler sur les objets.

S'il y a un panier à couverts dans la machine, il est recommendé d'utiliser le portecouverts afin d'obtenir le meilleur résultat.

Placez tous les objets de grande taille (casseroles, poêles, couvercles, assiettes, bols, etc.) et très sales dans le casier du bas.

Les plats et les couverts ne doivent pas etre placees les uns au-dessus des autres.

AVERTISSEMENT: Veillez à ne pas

entraver la rotation des bras gicleurs.

AVERTISSEMENT :Assurez-vous

qu'après avoir chargé la vaisse, vous n'empechez pas d'ouvrir le distributeur de détergent.

5.1 Recommendations

Enlevez tout résidu important sur la

vaisselle avant de la mesure dans la machine. Démarrez la machine à pleine charge.

Ne surchargez pas les tiroirs et ne placez pas la vaiselle dans le vais panier.

AVERTISSEMENT : Pour éviter

toute blessure, placez les couteaux à long manche et pointus sur les paniers, avec leurs pointes tournées vers le bas ou placees horizontally.

Panier supérieur

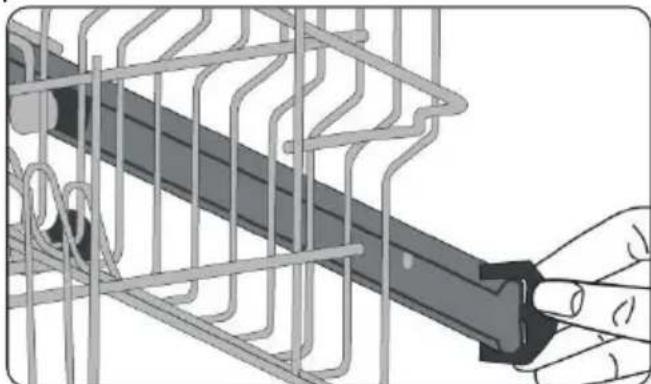

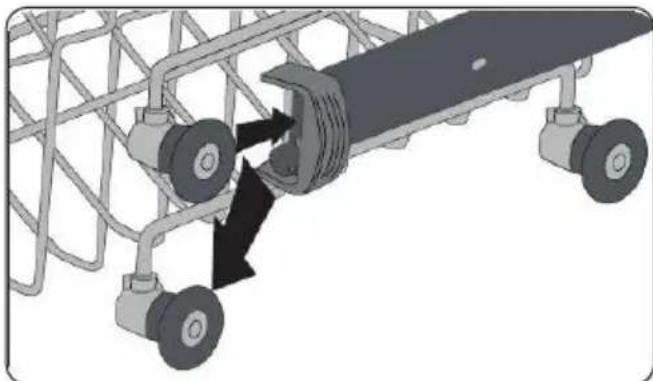

Réglage de la hauteur

Tournez les crochets d'arrêt, aux extrémités des rails, sur les côtés pour les ouvrir ( comme le montre l'image ci-dessous), puis tirez et enlevez le panier. Changez la position des roues, puis réinstallé le panier sur le rail, en veillant à fermer les crochets d'arrêt. Quand le panier supérieur est en position haute, les gros objets tels que les casseroles peuvent être placés sur le panier inférieur.

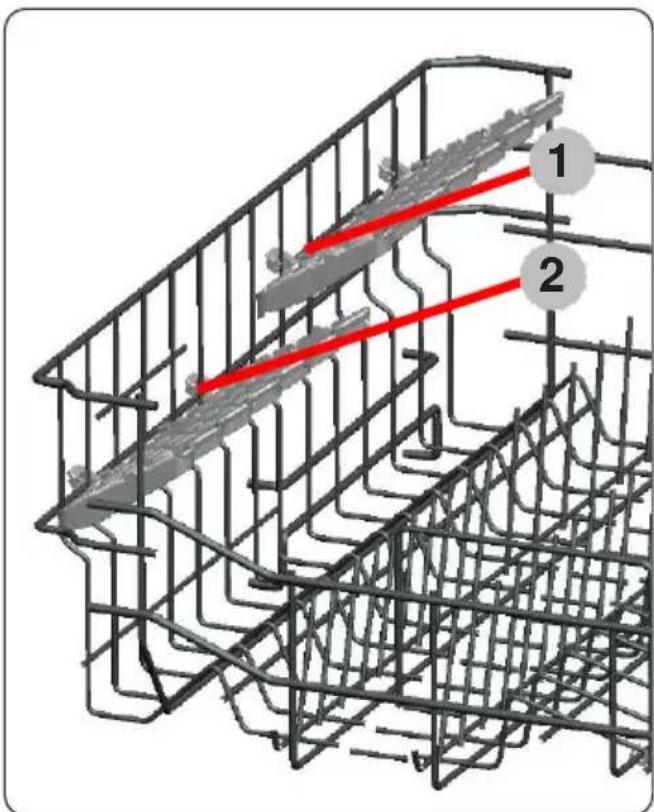

Panier à hauteur ajustable (type crochet)

Les paniers à hauteur ajustable vous permettent de placer des verres hauts et des tasses sur ou sous les paniers. Les supports peuvent être ajustés à 2 hauteurs différentes. Les couverts et ustensiles longs peuvent également être placés sur les paniers horizontally.

5.2 Charges alternatifs du panier

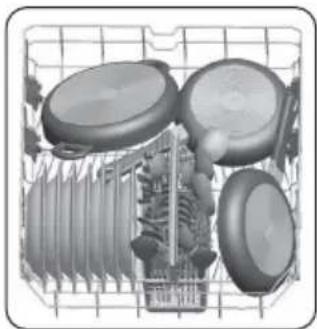

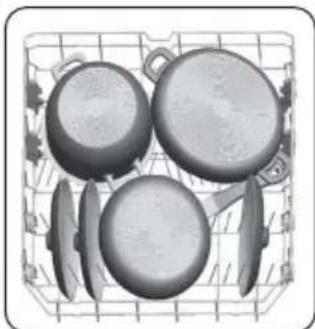

Panier inférieur

Panier supérieur

Charges incorrectes

Une charge incorrecte peut cause des problèmes de lavage et de sechage. Suivez les recommendations du fabricant pour un fonctionnement idéal.

Objets déconseillés pour le lavevaisselle

• Les cendres de cigarette, restes de bougie, le vernis, la peinture, les substances chimiques, les matériaux en alliage de fer
• Les fourchettes, cuillères et couteaux ayant une partie en bois ou en os, ou ayant des poignées en ivoire ou nacroées, les objets collés, les objets recouverts d'abrasif, les produits chimiques acides ou basiques
• Les matieres plastiques sensibles à la température, le cuivre ou les conteneurs à revêtement en étain.
• Les objets en aluminium et en argent.
• Les verres délicats, les porcelainines décoratives imprimées, certains objets en cristal, les couverts collés, les verres en cristal au plomb, les planches à découvert, les articles en fibre synthétique.
• Les articles absorbants, comme les éponges ou les tapis de cuisine.

IMPORTANT:À l'avenir, achetez des ustensiles de cuisine pouvant etre lavés au lave-vaisselle.

6 TABLEAU DES PROGRAMMES

	P1	P2	P3	P4	P5	P6
Nom du programme :	Éco 50°C	Intensif 65 °C	Hygiène 70 °C	Super 50 min 65°C	Rapide 30 min 40°C	Prélavage
Type de saleté :	Programme standard pour la vaisselle normalement salle utilisée quotidiennement avec des consommations d'énergie et d'eau réduites.	Convient pour la vaisselle très sale.	Convient pour la vaisselle très sale nécessitant un lavage dans de bonnes conditions d'hygiène.	Convient pour la vaisselle normalement salle, utilisée quotidiennement avec un programme plus rapide.	Convient pour la vaisselle légarement sale et un lavage rapide.	Convient pour rincer la vaisselle que vous prévoyez de laver plus tard.
Dépréde saleté :	Moyen	Lourd	Lourd	Moyen	Léger Léger
Quantité de détermagent :A : 25 cm3B : 15 cm3	A	A	A	A	A
Durée du programme (h/ min) :	03:25	01:57	02:07	00:50	00:30	00:15
Consommation électrique (kWh/cycle) :	0.836	1.700	1.900	1.100	0.740	0.020
Consommation d'eau (l/cycle) :	12.0	17.2	16.0	12.0	12.4	4.5

• La durée du programme peut varier en fonction de la quantité de vaisse, de la température de l'eau, de la température ambiente et des fonctions supplémentaires sélectionnées.
• Les valeurs indiquées pour des programmes autres que le programme éco ne sont fournies qu'à titre indicatif
• Si vous modèle dispose d'un capteur de turbidité, il est alors doté d'un Programme auto à la place d'un programme intensif.
• Le programme Éco est concu pour le nettoyage normal du couvert sale. Dans ce domaine d'utilisation, il est le plus efficace en termes de consommation d'énergie et d'eau, et il est utilisé pour évaluer la conformité de l'appareil conformément à la législation écococonception de l'UE.
• Le nettoyage de couvert au sein du lave-vaisselle d'un foyer consomme généralement moins d'énergie et d'eau lorsqu'il est utilisé, par rapport au nettoyage à la main où le lave-vaisselle du foyer est utilisé selon les consignes du constructeur.
  N'utilisez que du détergent en poudre pour les programmes courts.
• Les programmes courts ne comportent pas de sechage.
• Pour facilitier le séchage, nous recommendons d'ouvrir légarement la porte une fois le cycle terminé.
• Vous pouvez acceder à la base de données du produit où sont stockées les informations de votre catégorie en scannant le code QR de l'étiquette énergétique.

REMARQUE : D'après les réglementations 1016/2010 et 1059/2010, les valeurs de consommation énergétique du programme Eco peuvent varier. Ce tableau est disponible en ligne avec les réglementations 2019/2022 et 2017/2022.

7LE PANNEAU DE COMMANDE

1. ToucheMarche/Arrêt
2. Touchede selectiondu programme
3. Affichage
4. ToucheDépart différé
5. ToucheOptions

i. Indicateur d'économie d'énergie
ii. IndicateurDemi-charge
iii. Indicateur de sel
IV. Indicateur de liquide de rincage

1.Touche Marche/Arret

Allumez l'appareil en appuyant sur la touche Marche/Arret. Lorsque l'appareil est en marche, « -- » s'affiche sur I'ecran (3).

2. Touche de selection du programme

Sélectionnez un programme approprié pour votre vaisselle en appuyant sur la touche de sélection duprogramme. Le programmedémarre automatiquement lorsque la porte est fermée.

3.Affichage

L'écran affiche alternatively le nombre et la durée totale du programme sélection et le temps restant pendant le fonctionnement.

4.Touche Depart differé

Appuyez sur la touche depuis pour retarder l'heure de début d'un programme selectionné de 1 à 19 heures. En appuyant une fois sur la touche, vous retardez l'heure de démarriage d'une heures, et en continuant d'appuyer, vous augmentez la durée du-delai. Appuyez sur la touche de départ différé pour modifier ou annuler l'heure de départ différé. Si vous éteignez l'appareil alors que la minuterie est active, le temps de-delai est annulé.

5. Touche Options

Appuyez une fois sur la touche Options pour activer l'option Economie d'énergie. Sélectionnez l'options d'économie d'énergie pour permettre à la porte de l'appareil de s'ouvrir à la fin du programme pour augmenter l'efficacité du séchage. Cette fonction permet égalément d'économiser de l'énergie en opérant à une température plus BASSE. L'indicateur d'économie d'énergie (i) s'allume. Option disponible pour tous les programmes sauf prélavage.

Appuyez sur le bouton Options deux fois pour réduire la durée du programme sélection, et donc diminuer votre consommation d'énergie et d'eau. Lorsque l'option Demi-charge est sélectionnée, l'indicateur Demi-charge (ii) s'allume.

Appuyez trois fois sur la touche Options pour activer simultanément les options Economie d'énergie et Demi-charge. Les indicateurs Economie d'énergie (i) et Demi-charge (ii) s'allument.

REMARQUE: Si vous decide de ne pas cacer

le programme sélectionné, veuillez consulter les sections « Changement d'un programme » et « Annulation d'un programme »

REMARQUE: Quand le sel adoucissant est insuffisant, l'indicateur de manque de sel (iii) s'allume pour indiquer que le compartment de sel doit etre rempli.

REMARQUE: Quand le produit de rinceage est insuffisant, l'indicateur de manque de produit de rinceage (iv) s'allume pour indiquer que le compartment doit etre rempli.

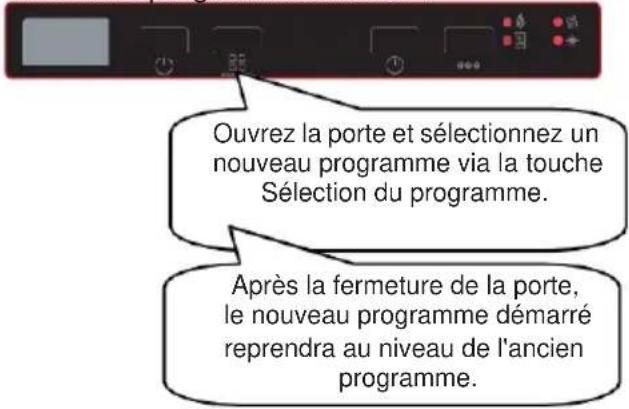

Changement d'un programme

Suivez les étapes ci-dessous si vous souhaitez modifier le programme en cours.

REMARQUE: Si vous souhaitez arrêté le programme de lavage avant qu'il soit terminé, ouvre d'abord légèrement la portec pour éviter que de l'eau s'écoule.

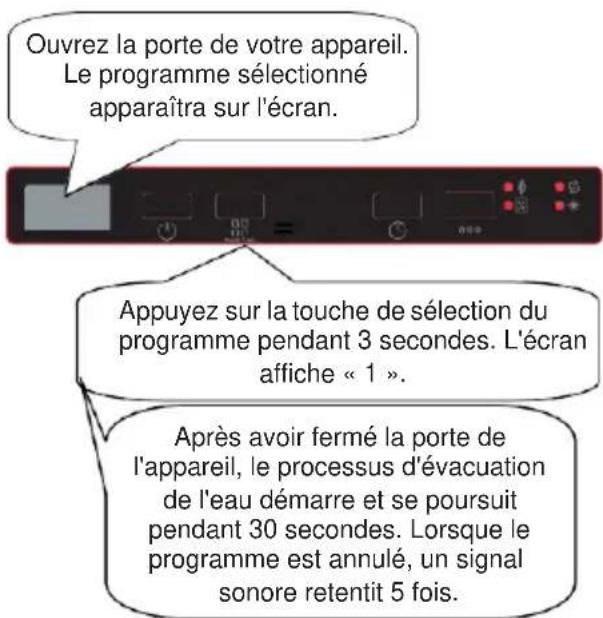

Annulation d'un programme

Suivez les étapes ci-dessous si vous souhaitez annuler un programme en cours.

Mise à l'arrêt de l'appareil

REMARQUE: N'ouvre pas la porte avant que le programme ne se termine.

REMARQUE: Si la porte de l'appareil est ouverte ou si l'alimentation est coupée pendant le lavage, le programme se poursuivra lorsque la porte sera fermée ou que le courant sera rétabli.

REMARQUE: Si l'alimentation électrique est coupée ou si la porte de l'appareil est ouverte durant le processus de séchage, le programme se termine.

Une nouvelle selection de programme peut alors etre effectuee sur votre apparéil.

Contrôle de l'avertisseur sonore

Pour modifier le niveau sonore de l'avertisseur sonore, procedede comme suit :

1. Ouvrez la porte et appuyez sur les touches Programme (2) et Delai (4) simultanément pendant 3 secondes.
2. Lorsque le réglage sonore est reconnu, l'avertisseur sonore émet un son long et l'appareil affiche ledernier niveau défini, de « S0 » à « S3 »
3. Pour réduire le niveau sonore, appuyez sur la touche Programme (2). Pour augmenter le niveau sonore, appuyez sur la touche Delai (4).
4. Pour enregistrer le niveau sonore selectionné, éteignez l'appareil.

Le niveau S0 signifie que tous lessons sont désacti- vés. Le réglage d'usine est S3.

Compteur d'usage (dépendant du modele) :

Pour saisir cette option, lorsque la machine est en état OFF, appuyer sur le bouton « Program » pendant 3 secondes. Ensuite, la machine affichera le nombre total de programmes terminés que vous avez exécutés jusqu'à présent. Par exemple, pour 350 cycles la machine affiche « UC » pendant 2 secondes ce qui signifie que le compteur d'utilisation est activé. Puis la machine affiche « 03 » pendant deux secondes et « 50 » pendant 2 secondes. Ensuite l'affichage s'eteint.

REMARQUE: Les programmes annulés

ne sont pas inclus dans le compteur d'usage.

Infoled 2.1 (en fonction du modele)

Voyant DEL	État de l'appareil
Rouge, continu	L'appareil exécute un programme.
Rouge, clignotant	Un programme est annulé.
Rouge, clignotant rapidement	L'appareil a un défaut. Reportez-vous à la section « Avertissements de panne automatiques et ce qu'il faut faire » .
Vert, continu	Un programme est terminé.

8 NETTOYAGE ET ENTRETIEN

Il est important de nettoyer votre lavevaisselle pour assurer la durée de vie de la machine

Assurez-vous que les réglages d'adoucissement de l'eau (si disponibles) soient correctement faits et que la quantité de détergent soit optimale pour prévenir l'accumulation du calcaire. Remplissez à nouveau le compartment à Sel lorsque le voyant du capteur de sel est allumé.

De l'huile et du calcaire pourraient se former dans le lave-vaisse au fil du temps. Si tel est le cas :

• Remplissez le compartment à détergent, mais ne chargez pas de vaisselle. Sélectionnez un programme qui fonctionne à haute température, puis faites tourner le lave-vaisselle à vide. Si votre lave-vaisselle n'est toujours pas suffisamment propre, utilisez un produit de nettoyage à lave-vaisselle.
  Pour prolonger la durée de vie de votre lave-vaisselle, nettoyez régulierement tous les mois votre machine.
• Nettoyez régulierement les joints de la porte avec un chiffon humide pour enlever les résidus accumulés ou les corps étrangers.

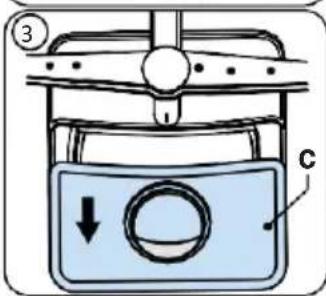

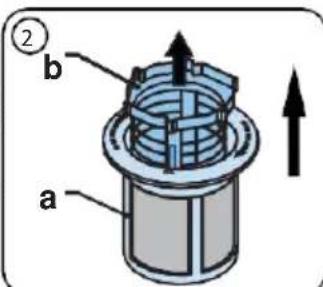

8.1 Filtres

Nettoyez les filtrres et les bras pulverisateurs au moins une fois parSEAime.Lorsque des dechets alimentaires restent sur les filtrres epais et fins, il convient de retarder ces filtrres et de les nettoyer soigneusement sous le robinet d'eau.

a) Micro Filtre

b) Gros filtre

c) Filtre métallique

Pour enlever et netoyer la combinaison du filtrre, tournez cette dernière dans le sens inverse des aiguilles d'une montre et retirez-la en la soulevant (1). Retirez le gros filtrre du micro filtrre (2). Tirez le filtrtre métallique, puis retirez-le (3). Rincez le filtrre en utilisant beaucoup d'eau jusqu'à ce qu'il n'y ait plus de résidus. Remettez les filtrres ensemble. Replacez l'insert du filtrre, et faites-le pivoter dans le sens des aiguilles d'une montre (4).

• N'utilisez jamais le lave-vaisse sans filtré.
• Une mauvaise disposition du filtrre réduit l'efficacité de lavage.
  Pour assurer le bon fonctionnement de votre machine, il faut nettoyer régulièrement les filtres.

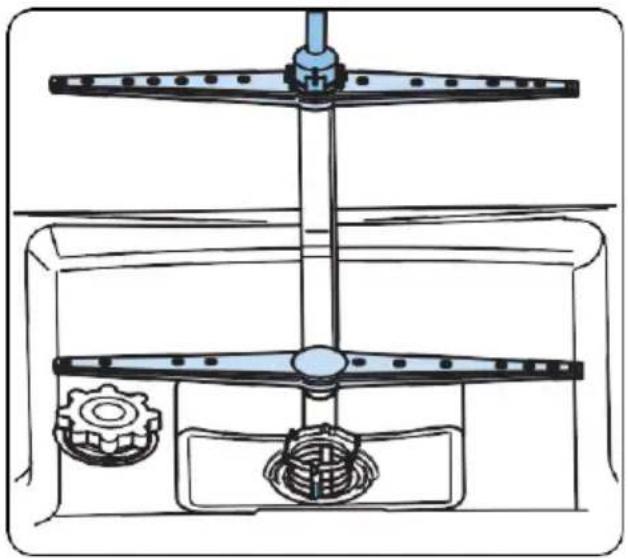

8.2 Bras pulverisateurs

Assurez-vous que les trous du pulvérisateur ne soient pas obstrués et qu'aucun déchet alimentaire ou corps étranger ne soit coincide au niveau des bras pulvérisateurs. En cas d'obstruction de ces trous, retirez les bras pulvérisateurs et nettoyez-les avec de l'eau. Pour enlever les bras pulvérisateurs supérieurs, defaire l'écrou en le gardant en place par son pivotement dans le sens des aiguilles d'une montre et en le tirant vers le bas. Veillez à ce que l'écrou soit parfaitement serré lors du remontage du bras pulvérisateur supérieur.

8.3 Pompe de vidange

De gros résidus alimentaires ou des objets étrangers qui n'ont pas été capturés par les filtres peuvent bloquer la pompe à eaux usées. L'eau de rinceage stagnera alors au-dessus du filtré.

Avertissement: risques de coupures! Lors du nettoyage de la pompe à eau des déchets, faites en sorte de ne pas vous bleisser avec des morceaux de verre ou avec des objets tranchants.

Dans ce cas précis :

1. Debranchez toujours en premier l'appareil de la source d'alimentation.
2. Enlevez les paniers.
3. Retirez les filtres.
4. Écopez l'eau, si besoin, à l'aide d'une éponge.
5. Contrôlez la surface, puis retirez les corps étrangers.
6. Installes les filtres
7. Réintroduisez les paniers.

9 DÉPANNAGE

DéFAUT	CAUSE POSSIBLE	DÉPANNAGE
Le programme ne démarre pas.	Votre lave-vaisselle n'est pas branché.	Branchez votre lave-vaisselle.
	Votre lave-vaisselle n'est pas allumé.	Allumez le lave-vaisselle en appuyant sur la touche Marché/Arrêt.
	Fusible grillé.	Vérifiez votre disjoncteur.
	Robinet d'entrée de l'eau fermé.	Ouvrez le robinet d'alimentation en eau.
	La porte de votre lave-vaisselle est ouverte.	Fermez la porte du lave-vaisselle.
	Le tuyau d'entrée d'eau et les filtres de l'appareil sont bouchés.	Vérifiez le tuyau d'acciviée d'eau et les filtres de l'appareil et assurez-vous qu'ils ne sont pas bouchés.
L'eau reste à l'intérieur de l'appareil.	Le tuyau d'évacuation de l'eau est bouché ou tordu.	Vérifiez le tuyau de vidange, puis nettoyez-le ou dépliez-le.
	Les filtres sont encrassés.	Nettoyez les filtres.
	Le programme n'est pas encore terminé.	Attendez la fin du programme.
L'appareil s'arrête durant le lavage.	Panne de courant.	Vérifiez l'alimentation secteur.
	Panne d'alimentation en eau.	Vérifiez le robinet.
Si des bruits de secousses et de chic sont audibles durant l'opération de lavage.	Le bras de lavage touche la vaisselle dans le panier inférieur.	Déplacez ou retirez les objets qui bloquent le bras de lavage.
Des déchets alimentaires restent partiellement sur la vaisselle.	La vaisselle était mal placée, et l'eau pulvérisée n'a pas pu atteindre les plats concernés.	Ne surchargez pas les paniers.
	Les plats s'appuient les uns contre les autres.	Placez les plats comme indiqué dans la section sur le chargement de votre lave-vaisselle.
	Pas assez de détergent utilisé.	Utilisez la bonne quantité de détergent, comme indiqué dans le tableau des programmes.
	Programme de lavage sélectionné incorrect.	Utilisez les informations dans le tableau des programmes pour sélectionner le programme le plus approprié.
	Bras de lavage encrassé de restes de nourriture.	Nettoyez les trous dans les bras de lavage avec des objets minces.
	Filtres ou pompe d'évacuation de l'eau encrassés, ou filtre mal placé.	Vérifiez que le tuyau de vidange et les filtres sont correctement installés.
DéFAUT	CAUSE POSSIBLE	DéPANNAGE
Des taches blanchâtres restent sur la vaisselle.	Pas assez de détergent utilisé.	Utilisez la bonne quantité de détergent, comme indiqué dans le tableau des programmes.
	Dosage trop bas du liquide de rincege et/ou de l'adoucisseur d'eau.	Augmentez le niveau de liquide de rincege ou d'adoucisseur d'eau.
	Niveau de durété de l'eau elevé.	Augmentez le niveau d'adoucisseur d'eau et ajoutez du sel.
	Le compartment de sel n'est pas bien fermé.	Vérifiez que le bouchon du compartment de sel est bien fermé.
La vaisselle ne sèche pas.	L'options de séchage n'est pas sélectionnée.	Sélectionnez un programme avec une option de rinceage.
	Le dosage du liquide de rincege est trop faible.	Augmentez le réglage de dosage du liquide de rinceage.
Des taches de rouille se forment sur la vaisselle.	La qualité de l'acier inoxydable de la vaisselle n'est pas suffisante.	Utilisez uniquement des ustensiles qui passent au lave-vaisselle.
	Haut niveau de sel dans l'eau de lavage.	Ajustez le niveau de durété de l'eau en utilisant le tableau de durété de l'eau.
	Le compartment de sel n'est pas bien fermé.	Vérifiez que le bouchon du compartment de sel est bien fermé.
	Trop de sel déversé dans le lave-vaisselle lors du replissage du sel.	Utilisez un entonnoir pendant le replissage de sel dans le compartment pour éviter les fuites.
	Mauvaise mise à la terre.	Consultez immédiatement un électricien qualifié.
Du détergent reste dans le compartment à détergent.	Du détergent a été ajouté lorsque le compartment à détergent était mouillé.	Assurez-vous que le compartment de détergent est sec avant utilisation.

AVERTISSEMENTS DE PANNE AUTOMATIQUES ET CE QU'IL FAUT FAIRE

CODE DE PANNE	PANNE POSSIBLE	QUE FAIRE
FF	Panne du système d'arrivée d'eau	Assurez-vous que le robinet d'arrivée d'eau est ouvert et que de l'eau coule.
		Séparez le tuyau d'alimentation du robinet et nettoyez le filtré du tuyau.
		Contactez le service après-vente si l'erreur persiste.
F5	Panne du système de pression	Contactez le service après-vente.
F3	Alimentation en eau continue	Fermez le robinet et contactez le service après-vente.
F2	Impossible d'évacuer l'eau	Le tuyau d'évacuation de l'eau et les filtres peuvent être bouchés.
		Annulez le programme.
		Si l'erreur persiste, contactez le service après-vente.
F8	Erreur de chauffage	Contactez le service après-vente.
F1	Débordement	Débranchez l'appareil et fermez le robinet.
		Contactez le service après-vente.
F7	Surchauffe	Contactez le service après-vente.
F9	Erreur de position du divisur	Contactez le service après-vente.
F6	Décécteur de température défectueux	Contactez le service après-vente.
HI	Erreur de tension élevée	Contactez le service après-vente.
LO	Erreur de tension basse	Contactez le service après-vente.

Les procédures d'installation et de réparations doivent toujours être effectuées par un professionnel agéré du service entretien, afin d'éviter d'eventuels risques. Le constructeur décline toute responsabilité pour tous dommages resultant de procédures effectuees par des personnes non agréées. Les réparations doivent être effectuées uniquement par des techniciens. Lorsqu'un composant doit être change, assurez-vous que les pièces détachées d'origine soient utilisées.

De mauvaises réparations ou la non-utilisation de pieces détaches d'origine peuvent provoquer de considérables dégats et l'utilisateur s'expose à un risque considérable. Les informations pour contacter le service client se trouvent au dos de ce document.

D'après l'ordre d'écoconception correspondant, les pieces détachées d'origine et relative au fonctionnement peuvent être obtenues pendant au moins dix ans à compter de la date de commercialisation de votre apparéil dans l'Espace économique européen.

ACCES BASE DE DONNEES

Afin d'acceder aux informations concernant votre modèle, stocké dans la base de données des produits, conformément au règlement (UE) 2019/2017 et relatif à l'étiquetage énergétique, veuillez-vous connecter au site internet : https://eprel.ec.europa.eu/

Rechercher la reférence de votre appareil sur le site internet en entrant la reférence service qui est indiquée sur la plaque signalétique de votre appareil.

Un autre moyen d'acceder à ces informations est de flasher le code « QR » prisant sur l'étiquette énergétique de votre produit.

ServiceAprés-vente:

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:

consulter notre site: www.brandt.fr
nous écrire à l'adresse postale suivante: Service Consommateurs BRANDT 5 avenue des Béthunes CS69526 SAINT OUEN L'AUMONE 95060 CERGY PONTOISE CEDEX
nous appeler du lundi au vendredi de 8h30 à 18h00 au:

Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros

RCS Nanterre 801 250 531.

2-INTERVENTIONS FRANCE

Les éventuelles interventions sur votre apparéil doivent être effectuées par un professionneliel qualifié dépositaire de la marque. Lors de votre appel, afin de facilititer la prise en charge de votre demande, munissez-vous des références complètes de votre apparéil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.

B:Référence commerciale
C:Référence service
H:Numéro de série

Vou pouve nous contacter du lundi au samedi de 8h00 à 20h00 au :

09 69 39 25 25 + prix appel

Pièces d'ori gine :

Lors d'une intervention, demandez l'utilisation exclusive de pieces détaches certifiées d'origine.

INFORMATION :

La durée minimale de mise à disposition des pieces de rechange inscrites dans la liste du Règlement Européen 20219-2022-EU et accessibles notamment à l'utilisateur de l'appareil, est de 10 ans dans les conditions prévues par ce même règlement.

FR

Cet apparel

REPRISE A DEPOSER

A LA LIVRAISON

DEPOSER

EN MAGA

A DEPOSER

IN EN DECHETERIE

Points de collecte sur www.quefaredemesdechets.fr

Privilégiez la réparation ou le don de votre apparéil !

FR

DOCUMENTS PAPIER

CE

5XXXXXXXXXX
