MODE D'EMPLOI Labs CM800 CELESTRON

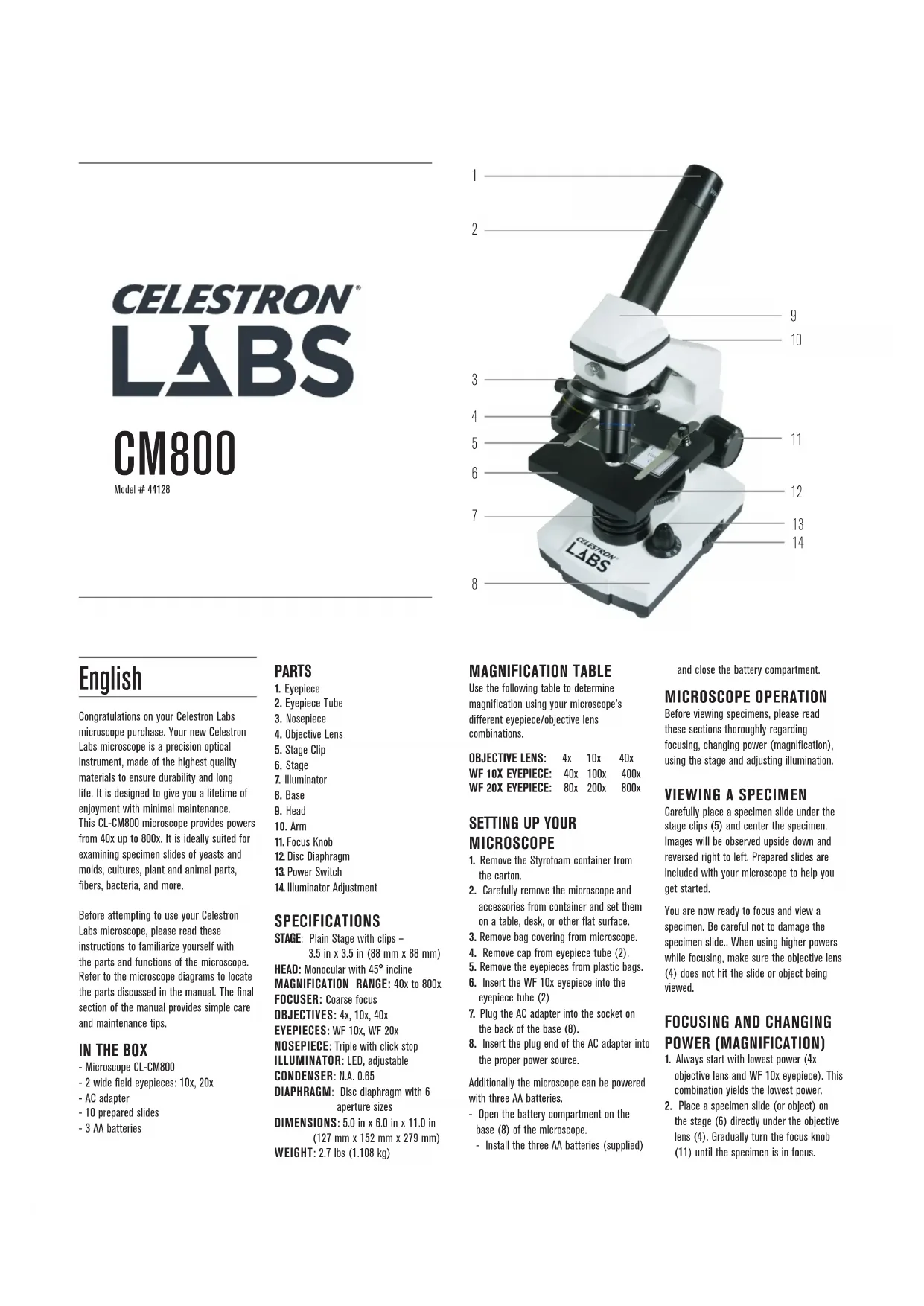

TWO YEAR LIMITED WARRANTY. FOR MORE DETAILED INFORMATION, PLEASE VISIT www.CelestronLabs.com Torrance, CA 90503 TEL (800) 421-9649 www.CelestronLabs.com Copyright 2014 Celestron All rights reserved. (Products or instructions may change without notice or obligation.Designed and intended for those 14 years of age and older.Français Félicitations pour l’acquisition de votre microscope Celestron Labs. Votre microscope est un instrument optique de précision, fabriqué avec des matériaux de la plus grande qualité afin d’assurer sa durabilité et sa longue durée d’utilisation. Il est conçu pour vous offrir une vie entière de découvertes avec un niveau d’entretien minimal. Le microscope CL-CM800 offre des puissances d’agrandissement de 40x à 800x. Il convient parfaitement à l’observation d’échantillons de levures et de moisissures, de cultures, d’éléments végétaux et animaux, de fibres, de bactéries et autres. Avant de commencer à utiliser votre microscope Celestron Labs, lisez ces instructions pour vous familiariser avec les composants et les fonctions du microscope. Référez-vous au schémas du microscope pour repérer les pièces mentionnées dans le présent manuel. La dernière section du mode d’emploi donne des conseils d’entretien et de maintenance faciles à appliquer.

- Microscope CL-CM800 - 2 oculaires à angle large: 10x, 20x - Adaptateur CA - 10 lamelles préparées - 3 piles AA COMPOSANTS

4. Lentille de l’objectif

5. Pinces de platine porte-échantillons

6. Platine porte-échantillons

11. Bouton de mise au point

12. Disque diaphragme

13. Interrupteur marche/arrêt

14. Molette de réglage de l’illuminateur

FICHE TECHNIQUE PLATINE PORTE-ÉCHANTILLONS: Platine porte-échantillons simple avec valets – 88 mm x 88 mm (3,5 po x 3,5 po) TÊTE: monoculaire inclinable à 45° PLAGE DE GROSSISSEMENT: 0x à 800x TUBE DE MISE AU POINT: mise au point grossière OBJECTIFS: 4x, 10x, 40x OCULAIRES: WF 10x, WF 20x TOURELLE: triple avec butée à déclic. ILLUMINATEUR: DEL réglable

CONDENSEUR: N/D 0,65

DIAPHRAGME: disque diaphragme avec 6 dimensions d’ouverture DIMENSIONS: 127 mm x 152 mm x 279 mm (5 po x 6 po x 11 po) POIDS: 1,108 kg (2,7 lbs ) TABLEAU DE GROSSISSEMENT Utilisez le tableau suivant pour déterminer le grossissement offert par les différentes combinaisons d’oculaires et de lentilles. LENTILLE DE L’OBJECTIF: 4x 10x 40x OCULAIRE WF 10X: 40x 100x 400x OCULAIRE WF 20X: 80x 200x 800x

1. Retirez l’emballage de polystyrène du

2. Retirez le microscope et ses accessoires

avec soin de l’emballage et déposez-les sur une table, bureau ou autre surface plate.

3. Sortez le microscope de son sachet.

4. Retirez le capuchon du tube de l’oculaire (2).

5. Retirez les oculaires de leurs sachets.

6. Insérez l’oculaire WF 10x dans le barillet

7. Branchez l’adaptateur secteur dans

la prise située à l’arrière de la base (8).

8. Insérez la prise du cordon d’alimentation

dans une source d’alimentation compatible. Le microscope peut également fonctionner avec trois piles AA. - Ouvrez le compartiment des piles situé à la base (8) du produit. - Installez les trois piles AA (fournies) et fermez le compartiment. FONCTIONNEMENT DU MICROSCOPE Avant de commencer l’observation, veuillez lire ces sections avec attention pour comprendre comment effectuer la mise au point, changer la puissance (grossissement), utiliser la platine porte-échantillons et ajuster la luminosité.

OBSERVER UN ÉCHANTILLON

Placez l’échantillon sous les pinces de la platine (5) et centrez-le. Les images seront observées à l’envers et inversées sur le plan horizontal. Votre microscope est livré avec des lamelles préparées pour vous aider à bien commencer. Vous êtes maintenant prêt à faire la mise au point et observer un spécimen. Faites attention de ne pas endommager l’échantillon observé. Lorsque vous passez sur des puissances plus élevées pour faire la mise au point, veillez à ne pas toucher la lamelle ni l’échantillon avec les objectifs (4).

1. Commencez toujours par la plus petite

puissance (lentille 4x et oculaire WF 10x). Cette combinaison offre la plus faible puissance de grossissement.

2. Placez une lamelle (ou un objet) sur la

platine (6) directement sous la lentille de l’objectif (4). Faites tourner la molette de mise au point (11) jusqu’à la mise au point sur l’échantillon.

3. Pour obtenir un grossissement plus élevé,

faite pivoter la tourelle (3) pour changer la lentille d’objectif utilisée (4) sur 10x, 40x. Cela vous offrira une puissance de grossissement plus élevée. Faites doucement tourner la molette de mise au point (11) pour effectuer la mise au point de nouveau. REMARQUE: Par sécurité pour le matériel, nous vous conseillons de d’abaisser la platine avant de faire pivoter la tourelle.

4. Vous pouvez remplacer l’oculaire

WF 10x avec l’oculaire WF 20x pour obtenir deux niveaux de grossissement supplémentaires, incluant la plus grande puissance possible (800x).

RÉGLER L’ILLUMINATION

Les spécimens de différentes tailles, épaisseur ou couleur nécessiteront autant de niveaux de luminosité différents. Pour régler l’intensité d’illumination, faites tourner la molette de réglage (14) pour soit augmenter, soit réduire l’intensité. La molette de réglage (14) comporte 3 positions (I étant la plus faible intensité et III la plus forte). L’illumination adaptée est obtenue grâce aux expérimentations et réglages. DIAPHRAGME Le disque diaphragme (12) comporte 6 diamètres d’ouverture. Ces ouvertures permettent également de régler la quantité de lumière qui passe dans l’échantillon. Régler l’illumination peut aider à améliorer la luminosité et le contraste. ENTRETIEN, MAINTENANCE ET GARANTIE Votre accessoire Celestron Labs est un instrument optique de précision et doit être traité avec soin, en tout temps. Suivez ces soins et suggestions d’entretien et votre microscope n’aura besoin que de très peu d’entretien tout au long de sa vie.

• Lorsque vous avez terminé d’utiliser votre microscope, enlever tout spécimen de la platine.

• Fermer les interrupteurs des illuminateurs.

• Éteindre le moniteur LCD — appuyer sur le bouton on/off jusqu’à ce que vous voyez apparaitre «Shutting Power Off».

• Débrancher le cordon d’alimentation.

• Toujours placer la housse de plastique ou housse de protection sur le microscope lorsque vous ne l’utilisez pas ou lorsqu’il est entreposé afin de le conserver propre.

• Entreposer le microscope dans un endroit propre et sec.

• Faire attention si vous utilisez votre microscope en plein soleil pour éviter d’endommager le microscope ou vos yeux.

• Lorsque vous déplacez le microscope, le prendre par le «bras» avec une main et non pas par le bouton de mise au point, le moniteur LCD, etc. Ensuite, placer votre autre main sous la base de soutien.

• Nettoyer les surfaces extérieures (métal et plastiques) avec un chiffon humide.

• Toujours débrancher tous les cordons avant de le nettoyer.

• Pour nettoyer les surfaces optiques, utilisez un séchoir à cheveux ou un pinceau de poils de chameau.

• Soufflez la poussière des surfaces optiques avec une brosse en poil de chameau ou un souffleur d’air.

• Pour nettoyer les empreintes digitales des surfaces optiques, utiliser un agent de nettoyage de lentilles et un tissu optique disponible dans la plupart des magasins de photo et lors du nettoyage ne pas frotter dans les cercles car cela pourrait provoquer des fissures ou des rayures.

• Ne jamais démonter ou nettoyer les surfaces optiques internes. Cela devrait être effectué par des techniciens qualifiés à l’usine ou d’autres centres de réparation agréés.

• Faire attention lors de la manipulation de lamelles
