Handheld Digital Microscope - Microscope CELESTRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microscope numérique portable
Marque	Celestron
Modèle	Handheld Digital Microscope
Dimensions (L×l×h)	10,5 cm × 3,5 cm × 3,5 cm
Poids	90 g
Alimentation	2 piles AAA (non incluses) ou USB
Puissance consommée	0,5 W
Grossissement optique	10x à 200x
Grossissement numérique	Jusqu'à 400x
Résolution du capteur	640 × 480 pixels (VGA)
Éclairage	LED blanche intégrée
Connectivité	USB 2.0
Compatibilité logicielle	Windows, Mac OS
Écran intégré	Non
Stockage des images	Sur ordinateur via logiciel
Autonomie des piles	Environ 2 heures
Matériau du boîtier	Plastique ABS
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux et sec ; éviter les solvants
Sécurité	Ne pas regarder directement le faisceau LED ; ranger hors de portée des enfants
Pièces détachées et réparabilité	Pièces non disponibles séparément ; appareil non réparable par l'utilisateur
Informations générales	Utilisation en intérieur ; température : 0 à 40 °C

FOIRE AUX QUESTIONS - Handheld Digital Microscope CELESTRON

Comment allumer le microscope ?

Insérez deux piles AAA ou connectez le câble USB à un ordinateur. Appuyez sur le bouton d'alimentation situé sur le côté.

Comment ajuster la mise au point ?

Tournez la molette de mise au point située sur le dessus jusqu'à obtenir une image nette. Commencez par le plus fort grossissement puis reculez si nécessaire.

Quel logiciel utiliser pour visualiser les images ?

Le microscope est compatible avec les logiciels standard de webcam. Vous pouvez utiliser par exemple AmScope ou le logiciel fourni sur le site de Celestron.

Comment capturer une image ou une vidéo ?

Une fois connecté à l'ordinateur, ouvrez le logiciel de capture. Cliquez sur le bouton de capture d'écran ou de vidéo selon votre logiciel.

Que faire si l'image est floue ?

Vérifiez que la lentille est propre. Ajustez la mise au point. Assurez-vous que l'échantillon est bien éclairé et que le grossissement n'est pas trop élevé.

Le microscope ne s'allume pas, que faire ?

Vérifiez les piles (sens correct, neuves) ou le branchement USB. Si le problème persiste, contactez le service client.

Comment nettoyer la lentille ?

Utilisez un chiffon en microfibre doux et sec. Pour les taches tenaces, humidifiez légèrement le chiffon avec de l'eau distillée. N'utilisez jamais de solvants.

Quelle est la garantie de cet appareil ?

Celestron offre une garantie limitée d'un an à compter de la date d'achat. Conservez votre preuve d'achat.

Puis-je utiliser le microscope avec un smartphone ?

Non, ce modèle ne dispose pas de connectivité sans fil. Il nécessite une connexion USB à un ordinateur ou un adaptateur OTG pour certains smartphones Android.

Comment régler l'éclairage LED ?

L'éclairage s'allume automatiquement lorsque l'appareil est sous tension. Il n'y a pas de réglage de luminosité.

MODE D'EMPLOI Handheld Digital Microscope CELESTRON

Microscope numérique portable

Modèle n° 44302

Introduction

Nous vous félicitons d'avoir fait l'acquisition d'un microscope Celestron ! Votre microscope est un instrument de précision optique fabriqué à partir de matériaux d'excellente qualité pour lui assurer une grande durabilité et longévité. Il est conçu pour vous donner une vie entière de satisfaction avec un entretien minimum.

Ce microscope peut offrir quasiment toutes les utilisations d'un microscope traditionnel. Il s'adresse aux amateurs, éducateurs, laboratoires médicaux, inspection industrielle, applications techniques, enseignants, étudiants, projets scientifiques, cabinets médicaux, services de police, tests gouvernementaux et usage à caractère général.

Avant de tenter d'utiliser votre microscope, veuillez lire attentivement le mode d'emploi afin de vous familiariser avec ses différentes fonctions et son mode opérationnel pour vous en servir avec facilité. Reportez-vous aux schémas du microscope pour repérer les différentes pièces dont il est question dans ce manuel.

Ce microscope offre des grossissements de 10x à 40x et 150x (grossissements obtenus avec un moniteur de 19 pouces). Il convient parfaitement à l'observation d'objets solides tels que des pièces, timbres, pierres, reliques, insectes, plantes, peau, gemmes, circuits imprimés, matières diverses et bien d'autres encore. Vous pouvez aussi examiner les lames porte-objets avec des grossissements faibles et élevés.

Grâce au logiciel livré avec, vous pouvez observer des images grossies ou encore capturer des vidéos ou prendre des photos avec les systèmes d'exploitation Microsoft Windows XP et Vista. Vous pouvez également utiliser le microscope avec les logiciels de capture d'image déjà installés sous Windows XP et Vista. Si vous êtes sur MAC, il vous est possible aussi de faire des vidéos et des photos mais vous devez pour cela installer un logiciel de capture d'image/photo pour MAC. Il vous faut encore un lecteur CD/DVD ainsi qu'un port USB ouvert.

Remarque : Ce produit a été conçu et s'adresse à des personnes de 13 ans ou plus !

Accessoires standard livrés avec votre microscope

• Socle du microscope	• Appareil photo numérique avec câble USB - intégré
• Illuminateur LED - intégré	• CD-ROM – « Digital Microscope Suite » (Suite logicielle pour microscope numérique)
• Manuel de l’utilisateur

Spécifications

Modèle n° 44302 Spécifications
Alimentation 10 à 40x et 150x sur un moniteur 19 po
Câble USB	2.0 pour l'alimentation électrique à partir d'un ordinateur
Illuminateur	6 LED blanches
Appareil photo numérique	1,3MP CMOS – matrice de pixels 1280x1024
Poids et dimensions	113g (4oz) 108mm x 32mm (4,25 po x 1,25 po)

Installation de votre microscope

1. Retirez délicatement le microscope et le socle de la boîte et installez-les sur une table, un bureau ou toute autre surface plane.
2. Retirez l'emballage plastique protégeant le microscope et le socle.

Fonctionnement du microscope

Observation d'objets et de lames porte-objets – Vous pouvez observer des pièces de monnaie, des timbres, des billets, des gemmes, des plantes, des aliments, des circuits imprimés, des échantillons, et bien d'autres choses encore. Avant de poursuivre, il vous faut lire les informations ci-dessous concernant la mise au point, le grossissement et l'éclairage.

Mise au point et changement de puissance (grossissement) – Lorsque le microscope est placé directement sur un objet ou une lame porte-objets, tournez la bague du dispositif de mise au point pour obtenir une image nette. Il faut s'habituer un peu au bouton de mise au point au départ - tournez de manière à dépasser la mise au point, puis revenez progressivement jusqu'à obtenir la plus grande netteté d'image. Après quelque temps, vous trouverez facilement la position de mise au point optimale.

1. Commencez toujours par le grossissement le plus faible (10 à 40x) qui s'obtient en tournant le bouton de mise au point sur la gauche, comme illustré ci-dessus.
2. Lorsque le microscope est positionné directement sur ou au-dessus d'un objet, le grossissement sera alors de 40x. Si vous placez le microscope légèrement au-dessus de l'objet, vous diminuez le grossissement sur 10x à mesure que

vous vous éloignez (sur environ 25 mm [1 po]). Vous devrez refaire une mise au point pour chaque position.

1. Pour un grossissement important, il vous faut tourner le bouton de mise au point à fond sur la droite pour parvenir à 150x. L'utilisation des puissances de grossissement les plus élevées donnera toutefois des objets un peu plus sombres et parfois difficiles à repérer. Les meilleures observations d'objet sont généralement obtenues en utilisant des grossissements plus faibles qui offrent un champ de vision plus étendu et une image plus lumineuse. De plus, le microscope doit être positionné directement sur l'objet.

Éclairage

Les LED du microscope s'éclairent automatiquement lorsque vous insérez le câble USB dans le port USB de votre ordinateur. Il n'existe aucun réglage de l'illuminateur sur ce microscope. Vous pouvez toutefois positionner l'instrument à des angles différents (ou positions) sur l'objet que vous observez afin d'obtenir un éclairage optimum.

Socle

Vous pouvez utiliser le microscope en le tenant simplement à la main. Toutefois, si vous voulez éviter de bouger lorsque vous observez ou prenez des photos, il est préférable de le monter sur le socle.

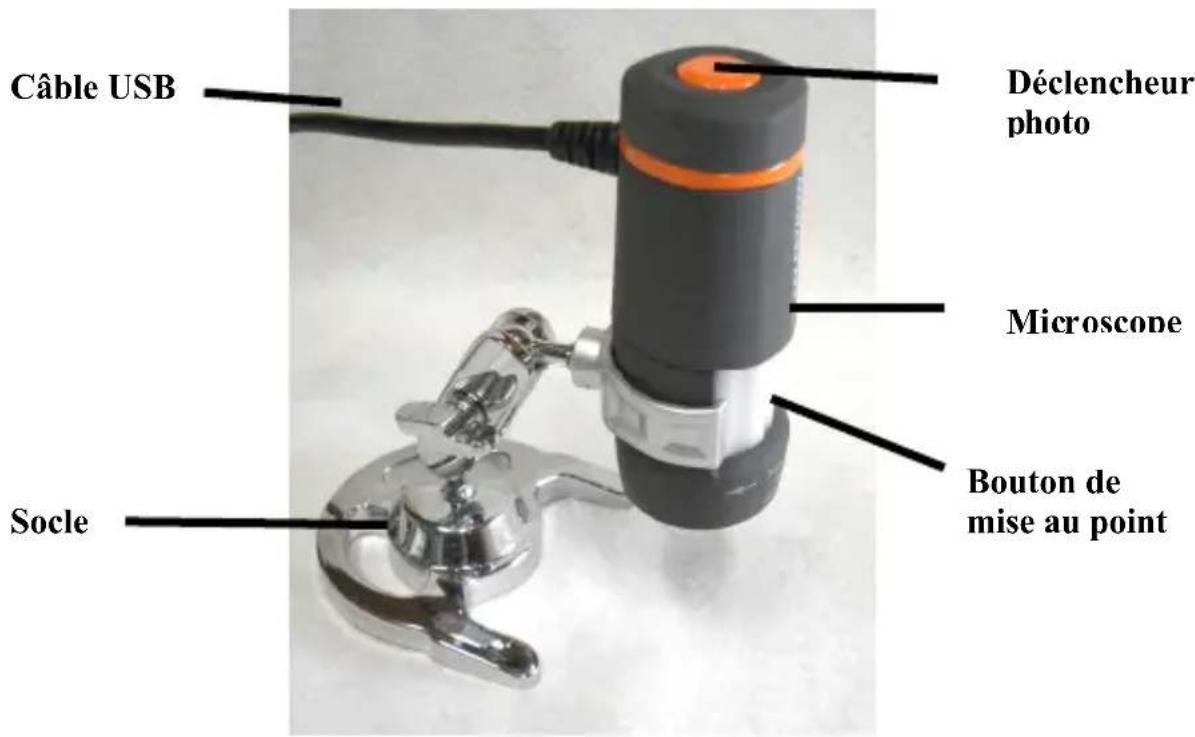

Tenez le microscope comme illustré en page 5 puis enfoncez-le dans le support de fixation du socle. Le bon positionnement du support de fixation du socle est illustré à gauche.

Vous pouvez ensuite positionner le socle à des angles différents en desserrant, puis en resserrant le bouton de blocage.

Utilisation du microscope pour la visualisation et/ou l'imagerie

Avant d'utiliser votre microscope pour visualiser des images sur l'écran de votre ordinateur ou pour de l'imagerie, vous devez vous assurer que le pilote est reconnu par votre ordinateur. Votre microscope est un appareil de type « Plug and Play » (prêt-à-l'emploi) et l'ordinateur devrait reconnaître automatiquement son pilote avec les systèmes d'exploitation Windows XP et Vista, de même que sur Apple MAC 10.4.9 et versions ultérieures.

Branchez le câble USB du microscope dans le port USB de votre ordinateur. Chaque système informatique présente des messages légèrement différents. Par exemple, sur certains systèmes d'exploitation Vista, le message obtenu lors du raccordement d'un nouveau périphérique est « Installation du pilote en cours » et tout de suite après, le message « Vos périphériques sont prêts à l'emploi » s'affiche. Il suffit simplement de suivre les instructions à l'écran.

Vous devrez installer le logiciel « Digital Microscope Suite » (suite pour microscope numérique) (sur système d'exploitation Windows) pour être en mesure d'afficher et/ou d'acquérir des images. Auparavant, il vous faudra débrancher le câble USB jusqu'à la fin de l'installation. Si vous le souhaitez, vous pouvez également utiliser le microscope avec les logiciels de capture d'image/photo déjà installés sous votre système Windows. Pour utiliser le microscope sur des systèmes d'exploitation MAC, votre ordinateur doit être équipé d'un logiciel de capture d'image/photo (par exemple, une combinaison de « iChat » avec « Photo Booth », etc.).

Lorsque vous visualisez ou que vous prenez une image, vous pouvez changer l'orientation de l'image sur l'écran de l'ordinateur en tournant l'appareil photo sur la position recherchée.

Installation du logiciel DMS (Suite pour microscope numérique)

Votre microscope est livré avec le CD-ROM « Digital Microscope Suite » (Suite pour microscope numérique) qui vous permet d'utiliser l'instrument à des fins d'observation et d'imagerie sur votre ordinateur s'il est équipé du système d'exploitation Microsoft Windows.

Avant d'installer le logiciel, retirez le câble USB de l'appareil photo numérique de votre ordinateur et attendez que l'installation du logiciel soit terminée pour le rebrancher. Insérez le CD-ROM dans votre lecteur de CD-ROM et il devrait se lancer automatiquement. Des messages s'affichent (chaque système d'exploitation peut avoir des messages sensiblement différents) pour vous guider pendant le processus d'installation.

Si le logiciel ne se lance pas automatiquement, faites un double clic sur « Poste de travail » et un clic droit sur l'icône du CD-ROM et il devrait démarrer.

• Sous « Files Currently on the CD » (Fichiers actuellement sur le CD), vous remarquerez le dossier « Digital Microscope Suite » (Suite pour microscope numérique). Double-cliquez dessus, puis sur « Setup » (Installation) parmi les choix proposés (InstallShield Setup Launcher).
• Ensuite, l'assistant d'installation InstallShield Wizard s'affiche. Sélectionnez ensuite les paramètres par défaut, « Next » (Suivant), etc. jusqu'à ce que « Finish » (Terminer) s'affiche, puis cliquez dessus.

Votre logiciel a été correctement installé. Une icône intitulée « Digital Microscope Suite » sera installée sur votre bureau. Si vous ne trouvez pas cette icône, il vous suffit de sélectionner le programme parmi les programmes installés lorsque vous voulez utiliser le microscope numérique.

Utilisation du logiciel DMS (Suite pour microscope numérique)

Branchez le câble USB du microscope dans votre ordinateur puis lancez la suite DMS.

La suite DMS contient la capture d'image et l'organisation de base pour vos photos (clichés instantanés) et vidéos. Cliquez sur l'icône DMS pour commencer.

Le logiciel est particulièrement intuitif et facile à utiliser. Vous pouvez changer les paramètres en allant sous « File » (Fichier) puis « Settings » (Paramètres) – Le pilote vidéo devrait indiquer par défaut « Celestron Digital Microscope ». Dans le cas contraire, veuillez le modifier pour assurer le bon fonctionnement de la suite DMS.

Vous pouvez prendre des clichés instantanés à l'aide du bouton prévu à cet effet sur le microscope (uniquement avec le SE Windows) ou utiliser le clavier et cliquer entrée sur « Capture an Image » (Capturer une image). Pour les vidéos, il vous faut utiliser la fonction « start/stop » (marche/arrêt) de l'icône qui apparaît sur l'écran.

Fonction de mesure

La suite DMS possède une fonction de mesure simple qui permet de calculer en millimètres la distance entre deux points. Cliquez sur le bouton « Measure » (Mesurer) situé dans l'angle inférieur droit de l'écran. Commencez en sélectionnant « Low Power » (Grossissement faible) ou « High Power » (Grossissement élevé). Cliquez sur le point de départ et cliquez à nouveau sur le point d'arrivée. La distance entre les deux points s'affiche. Vous pouvez ajuster le premier ou le second point en faisant glisser le curseur. Si vous souhaitez recommencer, cliquez sur « Clear » (Effacer).

La précision de la mesure est au 1/100ème de millimètre.

Vous pouvez maintenant vous lancer dans votre aventure numérique !

Entretien, nettoyage et garantie

Votre microscope et son appareil photo numérique sont des instruments optiques de précision qu'il convient de toujours manipuler avec soin. Si vous respectez ces conseils de nettoyage et d'entretien, votre microscope ne nécessitera qu'un entretien minimum pendant toute sa durée de vie.

- Rangez le microscope dans un lieu propre et sec.

- Si vous utilisez votre microscope sous la lumière directe du Soleil, faites très attention à ne pas endommager l'instrument ni à vous abîmer les yeux.

- N'orientez jamais le microscope en direction du Soleil sous peine d'endommager l'appareil photo et de l'empêcher de fonctionner.

- Nettoyez les surfaces externes avec un chiffon humide.

- Ne nettoyez jamais les surfaces optiques avec des chiffons ou serviettes en papier qui pourraient les rayer facilement.

- Éliminez la poussière des surfaces optiques avec une brosse en poils de chameau ou une buse de pulvérisation.

- Pour éliminer les empreintes des surfaces optiques, utilisez un agent nettoyant pour objectifs et un chiffon spécial disponibles dans la plupart des magasins de photo, et ne faites pas de cercles pour éviter les filandres ou rayures.

- Ne jamais démonter ni nettoyer les surfaces optiques internes. Cette procédure devrait être confiée à des techniciens qualifiés en usine ou à des centres de réparations agréés.

- Ne pas démonter le microscope pour ne pas risquer de l'endommager.

- Lors de la manipulation des lames porte-objets en verre, faites attention aux bords coupants.

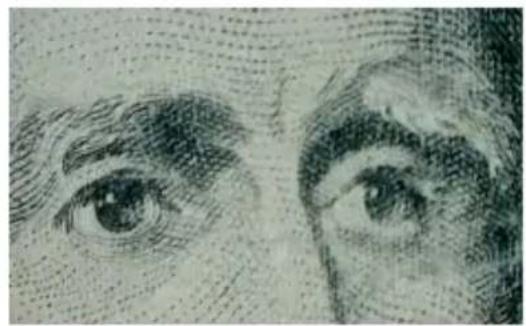

Pièce à 20x Billet à 20x Billet à 150x

Circuit imprimé à 40x Textile à 20x Textile à 150x

Lame porte-objets à 25x Lame porte-objets à 150x

Garantie

Votre microscope bénéficie d'une garantie limitée de deux ans. Veuillez consulter le site web Celestron pour des informations détaillées sur toute la gamme de microscopes Celestron à www.celestron.com.

Déclaration FCC

Ce dispositif est conforme à la partie 15 de la réglementation de la Commission Fédérale sur les Communications. Son fonctionnement est sujet aux deux conditions suivantes :

1. Ce dispositif ne doit pas provoquer d'interférences dangereuses, et
2. Ce dispositif doit accepter toute interférence reçue, y compris les interférences pouvant provoquer un fonctionnement indésirable.
