Anode SFX Bronze 450W - Alimentation (PC) Fractal Design - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour PC
Marque	Fractal Design
Modèle	Anode SFX Bronze 450W
Format	SFX (Small Form Factor)
Puissance nominale	450W
Certification 80 PLUS	Bronze
Ventilateur	120 mm
Dimensions (L x l x H)	125 x 100 x 63.5 mm
Poids	1.2 kg
Connecteurs principaux	ATX 24 broches, ATX12V 4+4 broches, PCIe 6+2 broches, SATA, Molex
Protections	OVP (surintensité), SCP (court-circuit), OPP (surpuissance)
Garantie	36 mois
Entretien et nettoyage	Dépoussiérage régulier à l'aide d'une bombe d'air comprimé
Sécurité	Ne pas ouvrir le boîtier, utiliser dans un environnement sec, ne pas insérer d'objets dans les grilles
Informations générales	Alimentation modulaire pour câbles

FOIRE AUX QUESTIONS - Anode SFX Bronze 450W Fractal Design

Comment installer le bloc d'alimentation Fractal Design Anode SFX Bronze 450W ?

Suivez les étapes de la notice : débranchez l'ancienne alimentation si présente, montez le nouveau bloc dans le boîtier, connectez le câble ATX 24 broches à la carte mère, puis les câbles ATX12V au CPU, enfin les autres périphériques. Refermez le boîtier et branchez le cordon secteur.

Quels connecteurs sont fournis avec l'alimentation ?

L'alimentation est modulaire et inclut des câbles : ATX 24 broches, ATX12V 4+4 broches pour le CPU, PCIe 6+2 broches pour les cartes graphiques, SATA et Molex pour les périphériques.

Que faire si l'ordinateur ne démarre pas après l'installation ?

Vérifiez d'abord si la LED de veille de la carte mère est allumée. Si oui, assurez-vous que les câbles ATX12V et le bouton d'alimentation sont correctement connectés. Essayez de déconnecter les périphériques non essentiels. Si la LED est éteinte, vérifiez le cordon secteur, l'interrupteur ON, et reconnectez les câbles ATX.

L'alimentation émet un bruit mécanique de ventilateur, est-ce normal ?

Un certain bruit est normal, mais s'il est excessif, il peut être dû à la poussière. Nettoyez la grille du ventilateur avec une bombe d'air comprimé. Si le bruit persiste sur une alimentation neuve, contactez le revendeur.

L'alimentation produit un bruit électrique (grincement de bobine), que faire ?

Essayez de modifier les paramètres d'économie d'énergie du processeur (C1E, EIST) et de la carte graphique (vsync). Si le bruit persiste, cela peut être pris en charge sous garantie.

Comment nettoyer mon bloc d'alimentation ?

Débranchez l'alimentation et utilisez une bombe d'air comprimé pour souffler la poussière à travers les grilles du ventilateur. Ne jamais ouvrir le boîtier.

Quelle est la durée de la garantie et que couvre-t-elle ?

La garantie est de 36 mois à compter de la livraison. Elle couvre les vices de matériau et de fabrication. Elle ne couvre pas les dommages dus à une utilisation incorrecte, une calamité naturelle, une usure normale ou une installation non conforme.

Puis-je utiliser cette alimentation avec une carte graphique puissante ?

L'alimentation fournit 450W, ce qui convient pour une carte graphique milieu de gamme. Vérifiez la puissance requise par votre carte graphique et assurez-vous d'avoir le connecteur PCIe approprié.

Comment contacter le support Fractal Design ?

Rendez-vous sur support.fractal-design.com, cliquez sur 'New support ticket' et remplissez le formulaire pour soumettre une demande.

Est-il dangereux d'ouvrir le bloc d'alimentation ?

Oui, ne jamais ouvrir le boîtier du bloc d'alimentation. Il contient des tensions dangereuses et aucun composant interne n'est réparable par l'utilisateur.

MODE D'EMPLOI Anode SFX Bronze 450W Fractal Design

Informations de sécurité

Les informations suivantes sont foumies afin de garantir la sécurité personnelle, la sécurité des composants et le bon fonctionnement du bloc d'alimentation:

• N'ouvre en peu cas le boilur du bloc d'alimentation. L'unité peut décharger des tensions dangereuses et peu composant interne ne peut être réparé par l'utilisateur.
  N'tulilisez le bloc d'allimentation que dans des environnementes surs et secs.
• N'insérez jamais d'objets dans la grille du ventilateur ou dans les zones de ventilation ouvertes du bloc d'alimentation.
• Ne modifiez pas les cables et/ou connecteurs du bloc d'alimentation.
• Ne forcez pas sur les connecteurs. Chaque connecteur est congu pour s'adapter uniquement à la prise ajustée. L'utilisation d'une force excessive pour insérer un connecteur dans une prise incompatible endommagera à la fois le bloc d'alimentation et le périphérique connecté.

Installation

Si vous remplacez une alimentation électricque existante, passez à la section A; sinon, passerez à la section B.

Partie A: Dépose de l'alimentation existante

1. Debranchez le cordon d'alimentation de I'ordinateur et de la prise electrique.
2. Ouvrez le boitier de l'ordinateur et déconnectez les cables d'alimentation de tous les appareils.
3. Retirez le bloc d'alimentation existant du boitler.
4. Passez à la Section B

Partie B: Installation du nouveau bloc d'alimentation Fractal Design

Ne connectez pas le cordon d'alimentation secteur au nouveau bloc d'alimentation avant d'avoir terminé les étapes 1 & 5.

1. Montez le bloc d'alimentation dans le bottier de l'ordinateur - reportez-vous au manuel du bottier pour plus d'instructions.
2. Connectez le cable ATX 24 broches à la carte mère.
3. Connectez le ou les cables ATX12V à la CPU.
4. Connectez tous les autres périmétries telis que les cartes graphiques et les périmétries de stockage à l'aire du ou des cables d'alimentation modulaires appropriés.
5. Fermez le boitier de l'ordinateur.
6. Branchez le cordon d'alimentation secteur et placez le bouton a l'arrere du bloc d'alimentation en position ON.

Fécilitations ! Vous avez correctement installez votre nouveau bloc d'alimentation . Le blocd'alimentation est maintainen en mode veille et preré à toutumé via la commande de la carte mère .

Dépannage

L'ordinateur ne démarre pas

D'abord, ouvre le boitier de l'ordinateur et vérifie si la LED de veille de la carte mère est allumée. Remarque: La LED peut être de différentes formes et dans différentes positions sur la carte mère - reportez-vous au manuel de la carte mère pour plus de détails.

La LED de la carte mère est allumée

Dans ce cas, le bloc d'alimentation allente la carte mère en tension de veille. Plusieurs problèmes courants peuvent l'empêcher de s'allumer. Vérifiez les points suivants avant de returner le bloc d'alimentation au revendeur:

1. Assurez-vous que le ou les cables ATX12V sont correctement connectés - consultez le manuel de la carte mère pour plus de détails.
2. Assurez-vous que le cable du bouton d'alimentation du boilier est correctement raccordé à la carte mère - consultez le manuel de la carte mère pour plus de détails. Pour tester, connectez les deux broches « Power Button » de la carte mère au cable du bouton de réinitialisation du boilier, puis appuyez sur le bouton de réinitialisation. Ce confirmera ou non que le bouton d'alimentation du boilier fonctionne correctement.
3. Déconnectez tous les apparciels non essentiels. Laissez le bloc d'alimentation, la mémoire système (RAM), le processeur et le refroidisseur de processeur connectés à la carte mère. Si l'ordinateur démarre dans cette configuration, reconnectectez les autres composants un par un pour identifier le périsphérique défecteurs.
4. Le cas échéant, connectez le bloc d'alimentation à un autre PC ou ensemble de matériel pour voir si le problème persisté.

La LED de la carte mère est eteinte

Dans ce cas, la carte mère peut être défectueuse ou ne recoit pas l'alimentation de secours du bloc d'alimentation. Vérifiez les points suivants avant de supposer un dernier du bloc d'alimentation et de le renvoyer au revendeur:

1. Assurez-vous que le cordon d'alimentation principal est connecté à la fois à l'alimentation et à une source d'alimentation sous tension. Vérifie la prise de courant avec un autre appeareil électrique, comme une lampe, pour vous assurer qu'elle fournit de l'énergie.
2. Assurez-vous que l'interrupteur à l'arrête du bloc d'alimentation est en position ON (márqu « 1 »).
3. Debranchez et rebranchez les cables d'alimentation ATX branches à la carte mère.
4. Le cas échéant, connectez le bloc d'alimentation à une autre carte mère pour essayer de voir si le bloc d'alimentation ou la carte mère est défectueux.

L'ordinaire s'allume mais s'eteint Immédiatement

Reportez-vous aux mêmes étapes de dépannage que pour la section

« La LED de la carte mère est allumée » ci-dessus.

L'alimentation est bruyante

Toutes les alimentations Fractal Design ont ete develloppes avec un faible niveau de bruit en priorite. Les blocs d'alimentation ne sont generalement jamais completement silencieux, mais le bruit des blocs d'alimentation est e peine perceptible lorsque le boitier de l'ordinateur est fermé.

Bruit mécanique / bruit du ventilateur

Les ventilateurs deviennent généralement plus bruyants avec le temps et l'usure, ce qui n'est généralement pas une cause de réclamation dans le cadre de la garantie. Cependant, il convient de contacter le revendeur si le ventilateur est excessivement bruyant sur une alimentation électrique neue.

Remarque: Au fil du temps, de la poussière peut s'accumuler sur la grille du ventilateur et produit un bruit excessif - eliminez l'accumulation à l'aide d'une bombe aerosol d'air comprime.

Bruit electrique / ronflement / grincement de la bobine

En règle généraie, le bruit électriche est causé par la somme des interférences dues aux interactions entre plusieurs composants, comme entre l'alimentation et les modules VRM sur une carte graphique. Cependant, ce bruit peut se produit unquément à certaines combinaisons de charges et peut souvent être attenué en apportant de légares modifications à la charge électriche.

Veuillez essayez de modifier les paramètres suivants avant de returner votre alimentation électrique à yours reven décur:

• Les fonctions d'économie d'énergie du processeur et de la carte mère, telles que C1E (Enhanced Halt State) et EIST (Enhanced Intel SpeedStep® Technology) - reportez-vous au manuel de la carte mère pour plus de détails sur les fonctions prises en charge par la carte mère et comment modifier leurs paramétres
• Les options du piote de carte graphique, notamment l'option « vsync » - reportez-vous au manuel de la carte graphique pour savoir comment modifier ces paramétres.

Si le niveau de bruit n'est pas réduit après avoir ajusté les paramétres de charge électrique, Fractal Design considère que le bruit électrique est une cause légitime de réclamation sous garantie.

Garantie limitée et limitation de responsabilité

Co produit est garantie contre les vices de matieriau et/ou de fabrication 36 mois a compter de la date de livraison a l'utiliser final. Au cours de cette période de garantie limite, le produit sera, a la discriction de Fractal Design, soit repare soit remplace. Les reclamations au titre de la garantie doiventetre retournees, avec port paye, au vendeur du produit.

La garantie ne couvre pas:

• Les produits qui ont été utilisés à des fins de location, de manière erronée, manipulés avec négligence ou applicées d'une manière qui n'est pas conforme à l'utilisation prévue.
• Les produits endommages par une calamite naturelle, notamment, mais sans s'y limiter, la foudre, le feu, les inondations et les tromblements de terre.
• Les produits dont le nombre de série a ete altere ou enleve.
• Les produits qui n'ont pas ete est installes conformement au manuel d'utilisation.
• Les produits qui ont fonctionné sous une tension supérieure ou inférieure à la tension nominale.
• Les produits endommages par une Usre normale

La responsabilité maximalo de Fractal Design se limite a la valeur marchande actuelle du produit (valeur depréciée, hors frais d'expedition, de manutention et autres frais). Fractal Design ne sera pas responsable de tout autre dommage ou perte, notamment, mais sans s'y limiter, la perte de profit, de revenus, de données ou les dommages accossiores ou consécuifs, même si Fractal Design a ete inefaire de la possibilite de tels dommages.

Pour assistance, veuillez contacter

1 Allez sur « support.fractal-design.com »

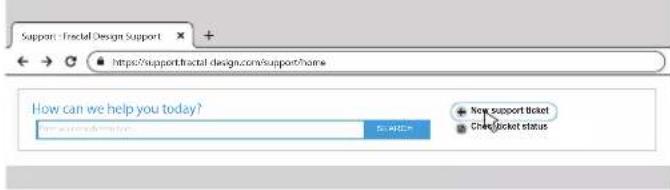

2 Cliquez sur « New support ticket »

3 Remplissez un ticket d'assistance et soumetteze-le
