Anode Bronze 650W - Alimentation (PC) Fractal Design - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation PC
Marque	Fractal Design
Modèle	Anode Bronze 650W
Puissance nominale	650 W
Rendement certifié	80 PLUS Bronze
Format	ATX
Dimensions (L x P x H)	150 x 140 x 86 mm
Poids	2,0 kg
Ventilateur	120 mm
Connecteurs principaux	ATX 24 broches, ATX12V 4+4 broches
Connecteurs périphériques	PCIe, SATA, Molex (modulaires)
Protections de sécurité	OVP, UVP, OCP, OPP, SCP
Garantie	60 mois
Entretien	Dépoussiérage de la grille du ventilateur à l'air comprimé
Réparabilité	Ne pas ouvrir, aucune pièce réparable par l'utilisateur
Sécurité d'installation	Ne pas utiliser en environnement humide, ne pas insérer d'objets dans le ventilateur

FOIRE AUX QUESTIONS - Anode Bronze 650W Fractal Design

Comment installer le bloc d'alimentation Fractal Design Anode Bronze 650W ?

Montez le bloc dans le boîtier, connectez le câble ATX 24 broches à la carte mère et le(s) câble(s) ATX12V au CPU. Branchez les câbles modulaires aux périphériques, puis fermez le boîtier et branchez le cordon secteur. Placez l'interrupteur en position ON.

Que faire si l'ordinateur ne démarre pas après installation ?

Vérifiez d'abord si la LED de veille de la carte mère est allumée. Si oui, assurez-vous que les câbles ATX12V sont correctement connectés et que le bouton d'alimentation du boîtier est bien raccordé. Si la LED est éteinte, vérifiez le cordon d'alimentation, l'interrupteur et la prise secteur. Essayez de connecter l'alimentation à une autre carte mère.

Pourquoi mon alimentation émet-elle un bruit de ventilateur excessif ?

Avec le temps, la poussière peut s'accumuler sur la grille du ventilateur. Nettoyez-la à l'aide d'une bombe d'air comprimé. Si le bruit persiste sur une alimentation neuve, contactez votre revendeur pour une éventuelle réclamation sous garantie.

L'alimentation émet un bruit électrique (grincement/ronflement). Que faire ?

Ce bruit peut provenir d'interactions entre composants. Essayez de modifier les paramètres d'économie d'énergie du processeur (C1E, EIST) ou activez V-Sync sur la carte graphique. Si le bruit persiste et est important, il peut être couvert par la garantie.

Quelle est la durée de la garantie de l'Anode Bronze 650W ?

La garantie limitée est de 60 mois à compter de la date de livraison à l'utilisateur final, couvrant les vices de matériel et de fabrication. Les réclamations doivent être retournées au revendeur avec port payé.

Puis-je utiliser des câbles d'alimentation d'autres marques ?

Non, utilisez uniquement les câbles inclus ou expressément approuvés pour ce modèle. Mélanger les câbles peut endommager l'alimentation et les périphériques.

Comment nettoyer mon alimentation ?

Débranchez l'alimentation et utilisez une bombe d'air comprimé pour retirer la poussière accumulée sur la grille du ventilateur. N'ouvrez jamais le boîtier de l'alimentation.

Quelles sont les précautions de sécurité à respecter ?

N'ouvrez jamais le boîtier de l'alimentation (risque de choc). Utilisez uniquement dans un environnement sec. N'insérez pas d'objets dans le ventilateur. Ne forcez pas les connecteurs.

Que faire si la LED de veille de la carte mère est éteinte ?

Vérifiez que le cordon secteur est branché et que la prise est sous tension (testez avec une lampe). Assurez-vous que l'interrupteur à l'arrière est sur ON. Débranchez et rebranchez les câbles ATX sur la carte mère. Testez avec une autre carte mère si possible.

Comment soumettre une demande de support technique ?

Rendez-vous sur support.fractal-design.com, cliquez sur « New support ticket », remplissez le ticket et soumettez-le.

MODE D'EMPLOI Anode Bronze 650W Fractal Design

Anwenderleitfaden / Guide de l'utilisateur /

Pack de serre-cables et vis de montage /

Informations de sécurité

Les informations suivantes sont fournies afin de garantir la sécurité personnelle, la sécurité des composants et le bon fonctionnement du bloc d'alimentation:

• N'ouvre en peu cas le boir du bloc d'administration. L'unité peut décharger des tensions dangereuses et peu composant interne ne peut être réparé par l'utilisateur.
  N'utilisez le bloc d'alimentation que dans des environnements surs et secs.
• N'insérez jamais d'objets dans la grille du ventilateur ou dans les zones de ventilation ouvertes du bloc d'alimentation.
• Ne modifiez pas les cables et/ou connecteurs du bloc d'alimentation.
• Ne forcez pas sur les connecteurs. Chaque connecteur est conqu pour s'adapter uniquement à la prise adequate. L'utilisation d'une force excessive pour insérer un connecteur dans une prise incompatible endommagera à la fois le bloc d'alimentation et le périphérique connecté.

Installation

Si vous remplacez une alimentation électrique existante, passez à la section A; sinon, passerez à la section B.

Partie A: Dépose de l'alimentation existante

1. Debranchez le cordon d'alimentation de l'ordinateur et de la prise electrique.
2. Ouvrez le boilier de l'ordinateur et déconnectez les cables d'alimentation de tous les appareils.
3. Retirez le bloc d'alimentation existant du boitier.
4. Passez à la Section B

Partie B: Installation du nouveau bloc d'alimentation Fractal Design

Ne connectez pas le cordon d'alimentation secteur au nouveau bloc d'alimentation avant d'avoir terminé les étapes 1 à 5.

1. Montez le bloc d'alimentation dans le boitier de l'ordinateur - reportez-vous au manuel du boitier pour plus d'instructions.
2. Connectez le cable ATX 24 broches à la carte mère.
3. Connectez le ou les cables ATX12V à la CPU.
4. Connectez tous les autres périmétries telés que les cartes graphiques et les périmétries de stockage à l'aide du ou des cables d'alimentation modulaires appropriés.
5. Branchez tous les cables d'alimentation modulaires au bloc d'alimentation à l'aide des connecteurs correctement etiquêtes avec le nombre de broches correspondant. Remarque: Utilisez uniquement les cables inclus ou des cables explicitement approvés pour une utilisation avec votre bloc d'alimentation. Mélanger les cables ou forcer les connecteurs dans des prises incompatibles peut entrainer des dommages permanents.
6. Fermez le boitier de I'ordinateur.
7. Branchez le cordon d'alimentation secteur et placez le bouton à l'arriere du bloc d'alimentation en position ON.

Fécilitations ! Vous avez correctement installez toute nouvelle bloc d'alimentation . Le blocd'alimentation est maintainen en mode veille et prêt à être allumé via la commande de la carte mère .

Dépannage

L'ordinatour ne demarre pas

D'abord, ouvre le bottier de l'ordinateur et vérifie si la LED de veille de la carte mère est allumée. Remorque: La LED peut être de différentes formes et dans différentes positions sur la carte mère - reportez-vous au manuel de la carte mère pour plus de détails.

La LED de la carte mère est allumée

Dans ce cas, le bloc d'alimentation alimente la carte mère en tension de veille. Plusieurs problèmes courants peuvent l'empêcher de s'allumer. Vérifiez les points suivants avant de returner le bloc d'alimentation au revendeur:

1. Assurez-vous que le ou les cables ATX12V sont correctement connectés - consultez le manuel de la carte mère pour plus de détails.
2. Assurez-vous que le cable du bouton d'alimentation du boilier est correctement raccordé à la carte mère - consultez le manuel de la carte mère pour plus de détails. Pour tester, connectez les deux broches « Power Button » de la carte mère au cable du bouton de réinitialisation du boilier, puis appuyez sur le bouton de réinitialisation. Ceau confirmera ou non que le bouton d'alimentation du boilier fonctionne correctement.
3. Déconnectez tous les apparêts non essentiels. Laissez le bloc d'alimentation, la mémoire système (RAM), le processeur et le refroidisseur de processeur connectés à la carte mère. Si l'ordinateur démarre dans cette configuration, reconnectez les autres composants un par un pour identifier le périsphérique défectueux.
4. Le cas échéant, connectez le bloc d'alimentation à un autre PC ou ensemble de matériel pour voir si le problème persisté.

La LED de la carte mère est eteinte

Dans ce cas, la carte mère peut être défectue ou ne recoit pas l'alimentation de secours du bloc d'alimentation. Verifiez les points suivants avant de supposer un defaulted bloc d'alimentation et de le renvoyer au revendeur:

1. Assurez-vous que le cordon d'alimentation principal est connecté à la fois à l'alimentation et à une source d'alimentation sous tension. Verifie la prise de courant avec un autre appeaire électriche, comme une lampe, pour vous assurer qu'elle fournit de l'énergie.
2. Assurez-vous que l'interrupteur à l'arrête du bloc d'alimentation est en position ON (marqué « I »).
3. Debranchez et rebranchez les cables d'alimentation ATX branches à la carte mère.
4. Le cas échéant, connectez le bloc d'alimentation à une autre carte mère pour essayer de voir si le bloc d'alimentation ou la carte mère est défectueux.

L'ordinaire s'allume mais s'eteint immédiatement

Reportez-vous aux mêmes étapes de dépannage que pour la section

« La LED de la carte mère est allumée » ci-dessus.

L'alimentation est bryante

Toutes les alimentations Fractal Design ont ete develloppes avec un faible niveau de bruit en priorite. Les blocs d'alimentation ne sont generalement jamais complètement silencieux, mais le bruit des blocs d'alimentation est a peine perceptible lorsque le boiter de l'ordinaire est fermé.

Bruit mécanique / bruit du ventilateur

Les ventilateurs deviennent généralement plus bruyants avec le temps et l'usure, ce qui n'est généralement pas une cause de réclamation dans le cadre de la garantie. Cependant, il convient de contacter le revendeur si le ventilateur est excessivement bruyant sur une alimentation électrique neue.

Remarque: Au fil du temps, de la poussée peut s accumulater sur la grille du ventilateur et produit un bruit excessif - eliminéz l'accumulation à l'aide d'une bombe arosol d'air comprimé.

Bruit électric / ronflement / grincement de la bobine

En règle générale, le bruit électriche est causé par la somme des interférences dues aux interactions entre plusieurs composants, comme entre l'alimentation et les modules VRM sur une carte graphique. Cependant, ce bruit peut se produit uniquement à certaines combinaisons de charges et peut souvent être attenué en apportant de légers modifications à la charge électriche.

Veuiltz essayer de modifier les parametres suivants avant de returnier toute alimentation électricte à sauter revenduer:

• Les fonctions d'économie d'énergie du processeur et de la carte mère, telles que C1E (Enhanced Hall State) et EIST (Enhanced Intel SpeedStep® Technology) - reportez-vous au manuel de la carte mère pour plus de détails sur les fonctions prises en charge par la carte mère et comment modifier leurs paramétres
• Les options du piote de carte graphique, notamment l'option « vsync » - reportez-vous au manuel de la carte graphique pour savoir comment modifier ces paramétres.

Si le niveau de bruit n'est pas réduit après avoir ajusté les paramétres de charge électrique, Fractal Design considéré que le bruit électrique important est une cause légtime de réclamation sous garantie.

Garantie limitée et limitation de responsabilité

Ce produit est garanti contre les vices de matériel et/ou de fabrication 60 mois à compter de la date de livraison à l'utilisateur final. Au cours de cette période de garantie limite, le produit sera, à la discrétion de Fractal Design, soit réparti si remplaça. Les réclamations au titre de la garantie doivent être returnées, avec port paye, au vendre du produit.

La garantie ne couvre pas:

• Les produits qui ont été utilisés à des fins de location, de manière erronée, manipulés avec négligence ou applicées d'une manière qui n'est pas conforme à l'utilisation prévue.
• Les produits endommages par une calamité naturelle, notamment, mais sans s'y limiter, la foudre, le feu, les inodations et les tremblements de terre.
• Les produits dont le nombre de série a ete altere ou enleve.
• Les produits qui n'ont pas ete installes conformement au manuel d'utilisation.
  Les produits qui ont fonctionné sous une tension supérieure ou inférieure à la tension nominale.
• Les produits endommages par une Usre normale

La responsabilité maximale de Fractal Design se limite à la valeur marchande actuelle du produit (valeur dépréciée, hors frais d'expédition, de manutention et autres frais), Fractal Design ne sera pas responsable de tout autre dommage ou perte, notamment, mais sans s'y limiter, la perte de profit, de revenus, de données ou les dommages accessiosores ou consécuifs, même si Fractal Design a été informé de la possibilité de teils dommages.

Pour assistance, veuillez contacter

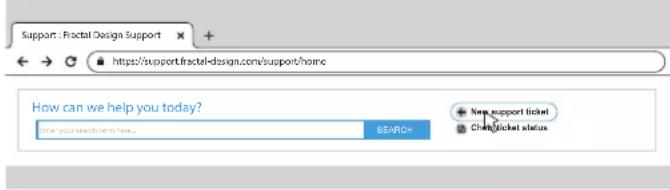

1 Allez sur « support.fractal-design.com »

2 Cliqueur «New support ticket »

3 Remplissez un ticket d'assistance et soumetteze-le

Submit a ticket
