Cette notice d’utilisation et d’entretien réunit à votre intention les informations qui vous permettront : – de bien connaître votre véhicule et, par là même, de bénéficier pleinement, et dans les meilleures conditions d’utilisation, de toutes les fonctionnalités et de tous les perfectionnements techniques dont il est doté. – de maintenir son fonctionnement optimum par la simple mais rigoureuse observation des conseils d’entretien. – de faire face, sans perte de temps excessive, aux opérations qui ne requièrent pas l’intervention d’un spécialiste. Les quelques instants que vous consacrerez à la lecture de cette notice seront très largement compensés par les enseignements que vous en tirerez, les fonctionnalités et les nouveautés techniques que vous y découvrirez. Si certains points restaient encore obscurs, les techniciens de notre Réseau se feraient un plaisir de vous fournir tout renseignement complémentaire. Pour vous aider dans la lecture de cette notice vous trouverez le symbole suivant :
La description des modèles, déclinés dans cette notice, a été établie à partir des caractéristiques techniques connues à la date de conception de ce document. La notice regroupe l’ensemble des équipements (de série ou optionnels) existant pour ces modèles, leur présence dans le véhicule dépend de la version, des options choisies et du pays de commercialisation. De même, certains équipements devant apparaître en cours d’année peuvent être décrits dans ce document. Enfin, dans toute la notice, lorsqu’il est fait référence au Représentant de la marque il s’agit d’un Représentant RENAULT.
3 Clé codée de contacteur-démarreur, de la porte conducteur et du bouchon de remplissage carburant.
N’approchez pas la télécommande d’une source de chaleur, de froid ou d’humidité.
Ne quittez jamais votre véhicule, clé à l’intérieur du véhicule en y laissant un enfant (ou un animal). En effet, celui-ci pourrait faire démarrer le moteur ou faire fonctionner des équipements électriques, par exemple lève-vitres, et risquerait de se coincer une partie du corps (cou, bras, main…). Risque de blessures graves.
Champ d’action de la télécommande à radiofréquence Il varie selon l’environnement : attention aux manipulations de la télécommande pouvant provoquer un verrouillage ou un déverrouillage intempestif des portes par appuis involontaires sur les boutons. Interférences Suivant l’environnement proche (installations extérieures ou usage d’appareils fonctionnant sur la même fréquence que la télécommande), le fonctionnement peut être perturbé. Nota : si aucune porte n’est ouverte dans les 2 minutes (environ) suivant le déverrouillage par la télécommande, les portes se verrouillent de nouveau automatiquement.
Adressez-vous exclusivement à un Représentant de la marque. – En cas de remplacement d’une télécommande, il sera nécessaire d’amener le véhicule chez un Représentant de la marque car il faut le véhicule avec la télécommande pour initialiser l’ensemble. – Suivant véhicule, vous avez la possibilité d’utiliser jusqu’à quatre télécommandes. Défaillance de la télécommande Assurez-vous d’avoir toujours une pile en bon état, du bon modèle et introduite correctement. La durée de vie de la pile est d’environ deux ans. Pour connaître la procédure de changement de la pile, reportezvous au paragraphe « Clé, télécommande à radiofréquence : piles » en chapitre 5.
Ne quittez jamais votre véhicule clé à l’intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d’autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes. Risque de blessures graves.

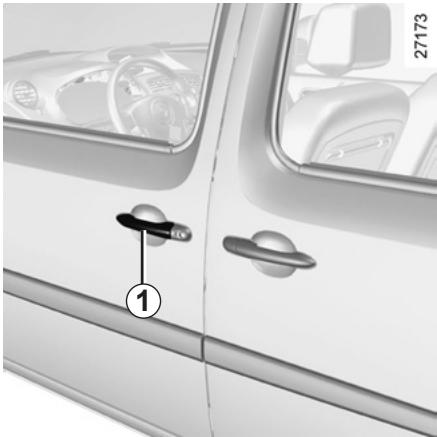

Exercez deux appuis successifs sur le bouton 1.
N’utilisez jamais la super condamnation des portes s’il reste quelqu’un à l’intérieur du véhicule.

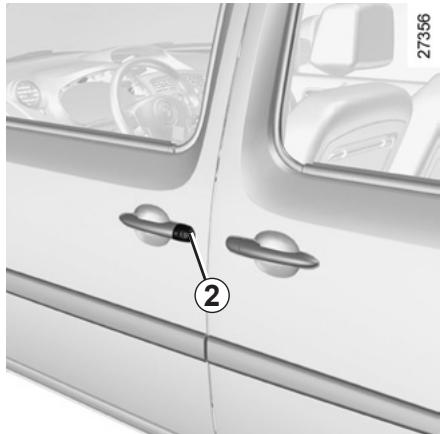

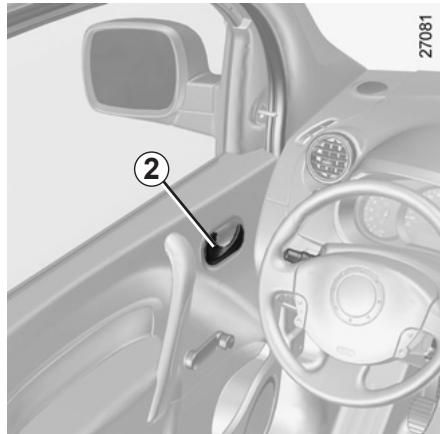

Ouverture de l’intérieur Tirez la poignée 2.
(risque de décharge de la batterie).

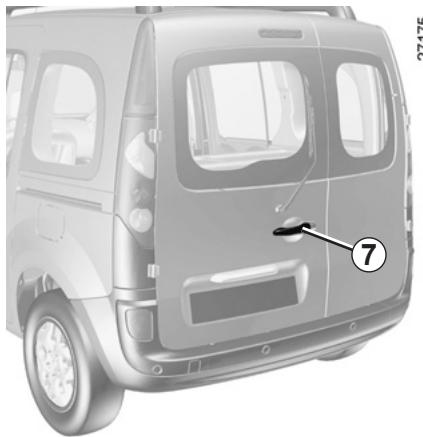

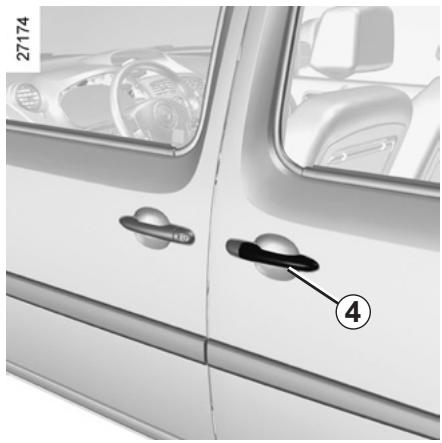

Déverrouillez la porte puis tirez la poignée 4 et faites coulisser la porte vers l’arrière du véhicule jusqu’au blocage de celle-ci. Pour le déverrouillage des portes, reportez-vous au paragraphe « Clé, télécommande à radiofréquence : utilisation » en chapitre 1. Ouverture de l’intérieur Tirez la poignée 6, puis à l’aide de la poignée 5, faites coulisser la porte vers l’arrière du véhicule jusqu’au blocage de celle-ci.

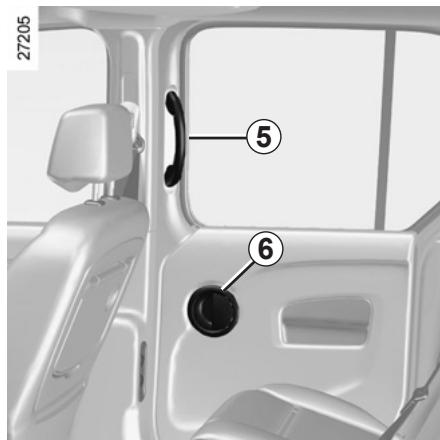

Tirez la poignée 5 vers l’avant du véhicule jusqu’à la fermeture totale de la porte.
Pour plus d’informations, reportezvous au paragraphe « Verrouillage, déverrouillage centralisé des portes » en chapitre 1.
– Attention, lorsque le véhicule est garé en pente, ouvrez complètement la porte avec précaution jusqu’à position de blocage. – Assurez-vous toujours que la porte coulissante est complètement fermée chaque fois que le véhicule est en mouvement. – N’utilisez pas le support inférieur comme marchepied.
Ramenez chacune des portes en position presque fermée et terminez en les claquant.
1.8 Manœuvrez le levier 10 pour ouvrir la petite porte. Fermeture de l’intérieur Fermez d’abord la petite porte, puis la grande porte. Ramenez chacune des portes en position presque fermée et terminez en les claquant.
Ne quittez jamais votre véhicule en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée. En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d’autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes. De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement. RISQUE DE MORT OU BLESSURES GRAVES.
a ssurez-vous que toutes les portes de votre véhicule sont parfaitement fermées avant de démarrer. 1.10

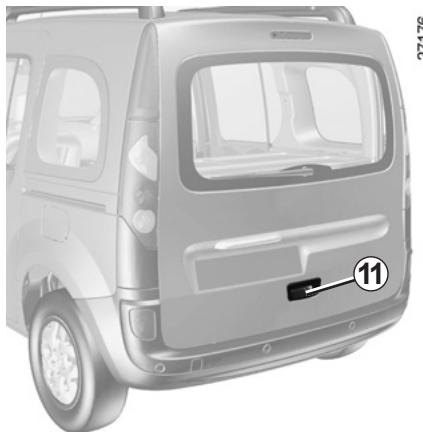

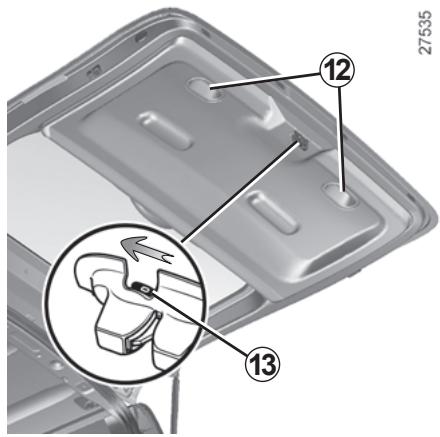

Abaissez le hayon en vous aidant des poignées intérieures 12. Lorsque le hayon arrive à hauteur d’épaules, claquez-le sans brutalité pour le fermer. Ouverture manuelle de l’intérieur En cas d’impossibilité du déverrouillage du hayon, il est possible de le faire manuellement de l’intérieur. Insérez un crayon, ou objet similaire, dans la cavité 13, faites coulisser l’ensemble comme indiqué sur le dessin et poussez le hayon pour l’ouvrir.

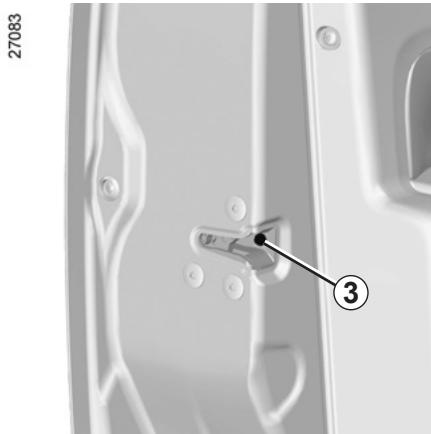

Verrouillage des ouvrants sans la télécommande
Elle permet la commande simultanée des serrures de toutes les portes. Verrouillez ou déverrouillez les portes en appuyant sur le contacteur 1. Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, il y a un verrouillage/déverrouillage rapide des ouvrants.
Assurez-vous d’avoir votre clé sur vous avant de sortir du véhicule. À la fermeture de la porte, tous les ouvrants seront verrouillés. Le déverrouillage de l’extérieur du véhi cule ne sera possible qu’avec la clé, pour la porte conducteur.
Contact mis, le témoin intégré au contacteur 1 vous informe de l’état de verrouillage des ouvrants : – témoin allumé, les ouvrants sont verrouillés ; – témoin éteint, une porte au moins est déverrouillée. Lorsque vous condamnez les portes, le témoin reste allumé puis s’éteint.
Pour plus de précisions sur les télécommandes, reportez-vous au paragraphe « Clé, télécommande à radiofréquence : utilisation » en chapitre 1. Verrouillage manuel des portes Porte ouverte, faites pivoter la vis 3 (à l’aide de l’embout de la clé) et fermez la porte. Celle-ci est désormais verrouillée de l’extérieur.
Après le remplissage, replacez le bouchon dans son logement et fermez la trappe. La porte est à nouveau utilisable.

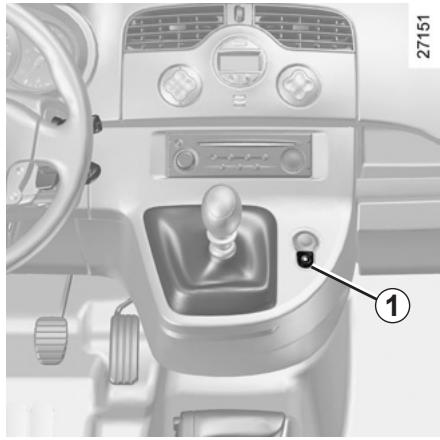

Au démarrage, le système condamne automatiquement les portes dès que vous atteignez environ 7 km/h.
Vous devez avant tout décider si vous souhaitez activer la fonction.
Moteur tournant, appuyez sur le bouton 1 environ 5 secondes, jusqu’à entendre un signal sonore.

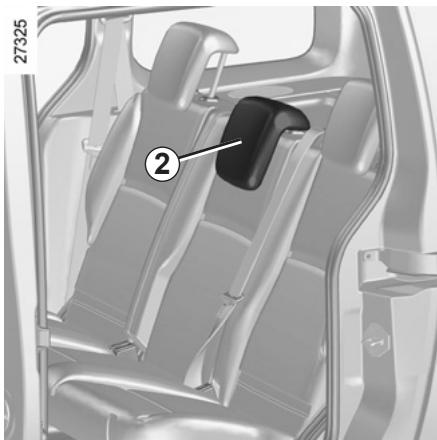

Pour descendre l’appui-tête Tirez la languette 2 vers l’avant, montez légèrement l’appui-tête pour le débloquer et accompagnez-le dans sa descente jusqu’à la hauteur désirée. Pour enlever l’appui-tête Montez-le dans sa position la plus haute. Appuyez sur le bouton 1 et levez l’appui-tête pour le libérer.
Montez-le dans sa position la plus haute. Appuyez sur le bouton 4 et levez l’appui-tête pour le libérer. Nota : lorsque l’appui-tête est extrait, veillez à ne pas modifier le positionnement des tiges.
3 Introduisez les tiges de l’appui-tête dans les fourreaux (inclinez le dossier vers l’arrière si nécessaire). Enfoncez l’appui-tête jusqu’à son blocage puis appuyez sur le bouton 3 et enfoncez l’appui-tête au maximum.
Appuyez sur le bouton 3 et accompagnez l’appui-tête dans sa descente jusqu’à la hauteur désirée.
Appuyez sur la languette 5 et accompagnez l’appui-tête dans sa descente jusqu’à la hauteur désirée. Pour enlever l’appui-tête Montez-le dans sa position la plus haute. Appuyez sur les languettes 5 et 6 et levez l’appui-tête pour le libérer. Nota : lorsque l’appui-tête est extrait, veillez à ne pas modifier le positionnement des tiges. 1.16
Lorsque le véhicule en est équipé, l’appui-tête enfant et son rehausseur s’installent uniquement aux places arrière latérales. Pour le montage et l’utilisation, reportez-vous à la notice de l’équipement.

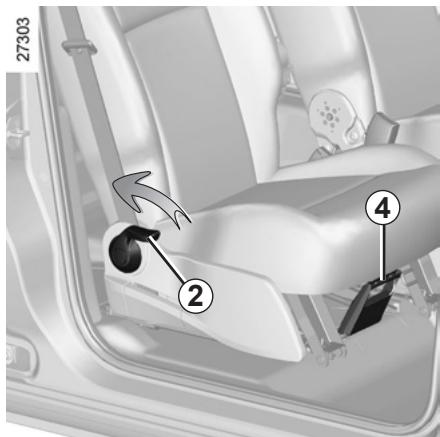

Suivant le siège, levez la barre 1 ou la poignée 4 pour déverrouiller. À la position choisie, relâchez la poignée et assurez-vous du bon verrouillage.
Manœuvrez le levier 3 autant de fois que nécessaire : – vers le haut pour monter l’assise ; – vers le bas pour descendre l’assise.
Veillez au bon verrouillage des dossiers des sièges. Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation.
5 – tenez le dossier par le haut pour préparer la descente ; – tirez le levier 2 et rabattez le dossier vers l’avant (l’assise se positionne d’elle-même sur le plancher) ;

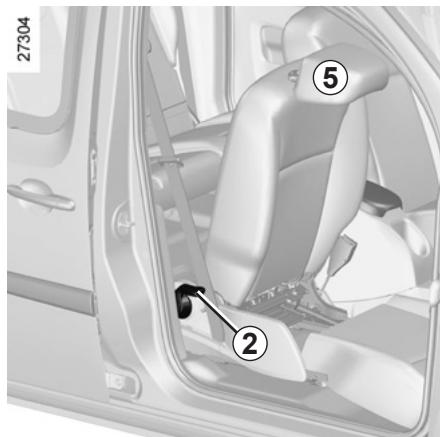

– inclinez l’appui-tête 5 de façon à le positionner sous la planche de bord. Le siège se verrouille automatiquement ; assurez-vous de son bon verrouillage.

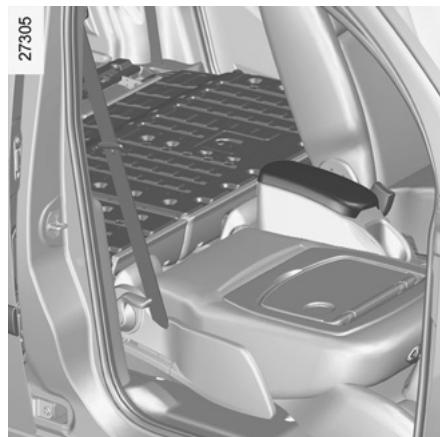

Veillez à bien retenir le dossier du siège lors de la mise en plancher plat. Risque de blessures.
– Tirez le levier 2 et relevez le dossier, assurez-vous de son bon verrouillage ; – repositionnez l’assise en plaçant votre main sur le devant de l’assise. Lorsque la banquette arrière est rabattue, manipulez avec précaution les sièges avant.
Pendant la manipulation du siège, veillez à ce que rien ne vienne gêner les parties en mouvement et leur verrouillage.

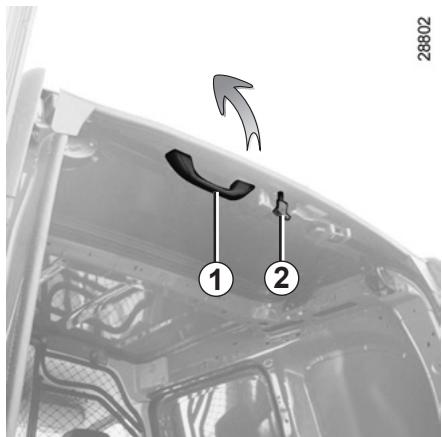

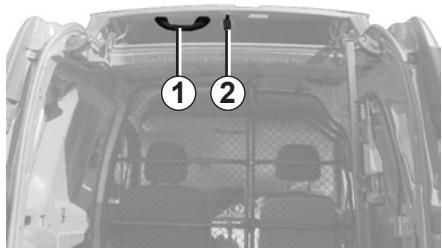

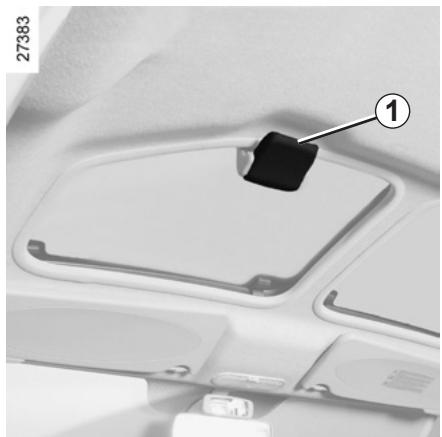

Nota : en roulage, trappe de pavillon ouverte, vous pouvez entendre des bruits d’air. Pour les réduire, ouvrez légèrement l’une des vitres latérales.
verrouillez-la impérativement en la poussant vers l’avant du véhicule jusqu’au verrouillage de la commande 2. Important : Il est interdit de rouler avec la trappe de pavillon ouverte non verrouillée.

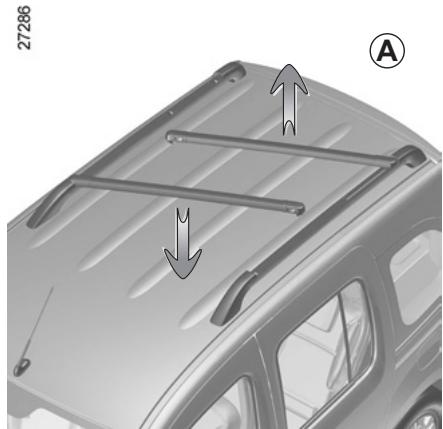

– soulevez la barre pour la libérer et accompagnez-la jusqu’au montant de porte ; – verrouillez la barre après l’introduction des objets.
à ouvrir les portes arrières. Dans ce cas, fermez les autres vitres et faites fonctionner la ventilation en position moyenne ou maximale, ceci dans le but d’empêcher les gaz d’échappement de pénétrer dans l’habitacle.
Avant de démarrer, repositionnez toujours la barre transversale et assurez-vous de son bon verrouillage. Les portes battantes arrière ne se ferment qu’avec la barre verrouillée. Tenez compte des modifications des dimensions hors-tout, lors de transport d’objets encombrants.
à nouveau la poignée 1 vers le bas et amenez-le à l’horizontale. Pour faciliter la manœuvre, faites pivoter l’appui-tête 2 ;
Ne maintenez pas la direction braquée à fond, en butée à l’arrêt.
« Banquette arrière : fonctionnalités » chapitre 3.
Utilisez une ceinture de sécurité pour une seule personne, enfant ou adulte. Même les femmes enceintes doivent porter leur ceinture. Dans ce cas, veillez à ce que la sangle de bassin n’exerce pas une pression trop importante sur le bas-ventre sans créer de jeu supplémentaire.
– réglez l’avancée du siège en fonction du pédalier. Votre siège doit être reculé au maximum compatible avec l’enfoncement complet de la pédale d’embrayage. Le dossier doit être réglé de manière à ce que les bras restent légèrement pliés ; – réglez la position de votre appuitête. Pour un maximum de sécurité la distance entre votre tête et l’appuitête doit être minimale ; – réglez la hauteur d’assise. Ce réglage permet d’optimiser votre vision de conduite ; – réglez la position du volant.

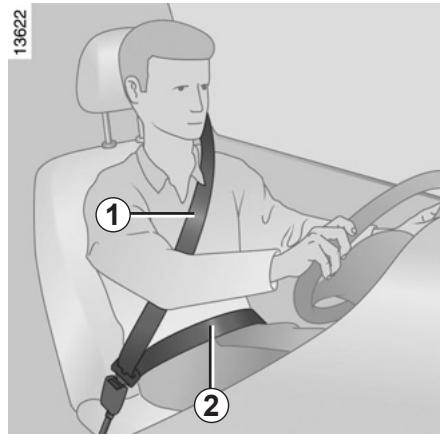

La sangle de bassin 2 doit être portée à plat sur les cuisses et contre le bassin. La ceinture doit porter le plus directement possible sur le corps. Ex. : évitez les vêtements trop épais, les objets intercalés…
En cas de blocage de la sangle, effectuez un large retour en arrière et déroulez à nouveau. Si votre ceinture est complètement bloquée, tirez lentement, mais fortement, la sangle pour en extraire environ 3 cm. Laissez-la se rembobiner seule puis déroulez à nouveau. Si le problème persiste, consultez un Représentant de la marque.
Nota : un objet posé sur l’assise passager peut dans certains cas déclencher le témoin d’alerte.

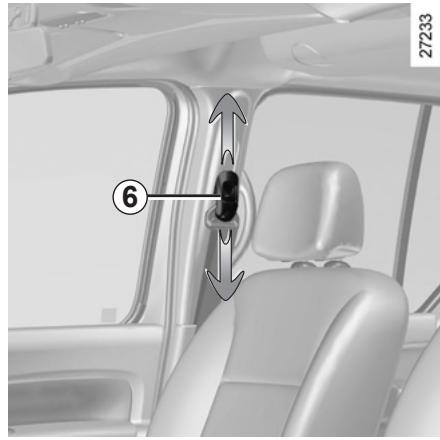

Utilisez le bouton 6 pour régler la hauteur de la ceinture de telle sorte que la sangle de thorax 1 passe comme indiqué précédemment : – pour descendre la ceinture, appuyez sur le bouton 6 et baissez simultanément la ceinture ; – pour monter la ceinture, appuyez sur le bouton 6 puis levez-la à la hauteur désirée. Une fois le réglage effectué, assurezvous du bon verrouillage.

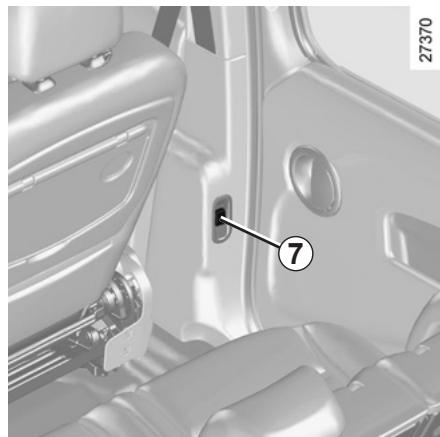

Ceintures arrière latérales 7 Le verrouillage, le déverrouillage et l’ajustement s’effectuent de la même manière que pour les ceintures avant.
– N’utilisez pas de dispositifs permettant d’introduire du jeu dans les sangles (exemples : pince à linge, clip…) : car une ceinture de sécurité portée trop lâche risque de provoquer des blessures en cas d’accident. – Ne faites jamais passer la sangle de thorax sous votre bras, ni derrière votre dos. – N’utilisez pas la même ceinture pour plus d’une personne et n’attachez jamais un bébé ou un enfant sur vos genoux avec votre ceinture. – La ceinture ne doit pas être vrillée. – À la suite d’un accident, faites vérifier et si nécessaire remplacer les ceintures. De même, faites remplacer votre ceinture si celle-ci présente une dégradation. – Veillez à insérer le pêne de la ceinture dans le boîtier approprié. – Lors de la remise en place de la banquette arrière, veillez à bien repositionner la ceinture de sécurité de façon à pouvoir l’utiliser correctement. – Veillez à ne pas intercaler d’objet dans la zone du boîtier de verrouillage de la ceinture qui pourrait gêner son bon fonctionnement. – Assurez-vous du bon positionnement du boîtier de verrouillage (il ne doit pas être caché, écrasé, plaqué... par des personnes ou des objets).
Suivant véhicule, ils peuvent être constitués de : – prétensionneurs de ceinture de sécurité ;
– le prétensionneur de ceinture de sécurité (qui se déclenche pour rectifier le jeu de la ceinture) ; – l’airbag frontal.
– Le contrôle des caractéristiques électriques de l’allumeur ne doit être effectué que par du personnel spécialement formé, utilisant un matériel adapté. – Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l’élimination du générateur de gaz des prétensionneurs et airbags.

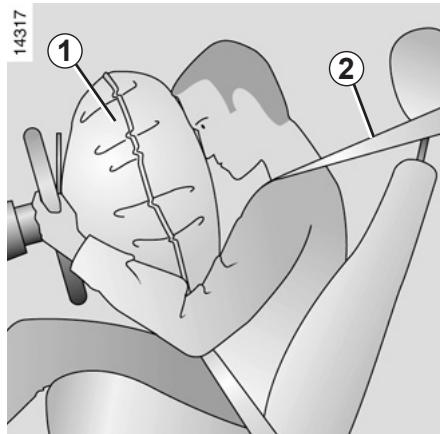

Airbag conducteur et passager
– un airbag et son générateur de gaz montés sur le volant pour le conducteur et dans la planche de bord pour le passager ; – un boîtier électronique de surveillance du système commandant l’allumeur électrique du générateur de gaz ; – un voyant de contrôle unique au tableau de bord ; – des capteurs déportés.
détonation. Le déploiement de l’airbag, qui doit être immédiat, peut provoquer des blessures à la surface de la peau, ou autres désagréments.
Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l’airbag et à éviter des blessures graves directes par projection lors de son ouverture. Avertissements concernant l’airbag conducteur – Ne modifier ni le volant, ni son coussin. – Tout recouvrement du coussin du volant est interdit. – Ne fixer aucun objet (épinglette, logo, montre, support de téléphone, …) sur le coussin. – Le démontage du volant est interdit (sauf pour le personnel habilité du Réseau de la marque). – Ne pas conduire trop près du volant : adopter une position de conduite avec les bras légèrement pliés (voir paragraphe « Réglage de la position de conduite » en chapitre 1). Cela assurera un espace suffisant pour un déploiement et une efficacité corrects du sac. Avertissements concernant l’airbag passager – Ne pas coller ni fixer d’objets (épinglettes, logo, montre, support de téléphone, …) sur la planche de bord dans la zone de l’airbag. – Ne rien interposer entre la planche et l’occupant (animal, parapluie, canne, paquets, …). – Ne pas poser les pieds sur la planche de bord ou le siège car ces différentes postures risquent de provoquer de graves blessures. De manière générale, maintenir éloignée toute partie du corps (genoux, mains, tête, …) de la planche. – Réactivez les dispositifs complémentaires à la ceinture passager avant dès que vous retirez un siège enfant, pour assurer la protection du passager en cas de choc. IL EST INTERDIT D’INSTALLER UN SIÈGE ENFANT DOS À LA ROUTE SUR LE SIÈGE PASSAGER AVANT TANT QUE LES DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE PASSAGER AVANT NE SONT PAS DÉSACTIVÉS. (Reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1.)
– Ne pas placer d’accessoire, d’objet ou même un animal entre le dossier, la portière et les habillages intérieurs. Ne pas également couvrir le dossier du siège d’objets tels que vêtements ou accessoires. Cela pourrait affecter le bon fonctionnement de l’airbag ou provoquer des blessures lors de son déploiement. – Tout démontage ou toute modification du siège et des habillages intérieurs est interdit sauf par le personnel habilité du Réseau de la marque.
Le déclenchement des prétensionneurs ou des airbags en cas de retournement ou de choc arrière même violent n’est pas systématique. Des chocs sous le véhicule de type trottoirs, trous dans la chaussée, pierres… peuvent provoquer le déclenchement de ces systèmes. – Toute intervention ou modification sur le système complet airbag (airbags, prétensionneurs, boîtier électronique, câblage…) est rigoureusement interdite (sauf par le personnel qualifié du Réseau de la marque). – Pour préserver le bon fonctionnement et pour éviter tout déclenchement intempestif, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur un système airbag. – Par mesure de sécurité, faites vérifier le système Airbag lorsque le véhicule a été l’objet d’un accident, d’un vol ou d’une tentative de vol. – Lors du prêt ou de la revente du véhicule, informez de ces conditions le nouvel acquéreur en lui remettant la présente notice d’utilisation et d’entretien. – Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l’élimination du (des) générateur(s) de gaz.
Le témoin 1 s’allume au tableau de bord à la mise sous contact puis s’éteint après quelques secondes. S’il ne s’allume pas à la mise sous contact ou s’il s’allume moteur tournant, il signale une défaillance dans le système (airbags, prétensionneurs, ...) aux places avant et/ou arrière. Consultez au plus tôt un Représentant de la marque. Tout retard dans cette démarche peut signifier une perte dans l’efficacité de la protection.
La ceinture de sécurité seule n’est pas adaptée à son transport. Utilisez le siège enfant approprié et faites-en un usage correct.
(reportez-vous au paragraphe « Ouverture et fermeture des portes » en chapitre 1).
Ne quittez jamais votre véhicule en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée. Un choc à 50 km/h représente une chute de 10 mètres. Ne pas attacher un enfant équivaut à le laisser jouer sur un balcon au quatrième étage sans balustrade ! Ne tenez jamais un enfant dans vos bras. En cas d’accident, vous ne le retiendrez pas même si vous êtes attachés. Si votre véhicule a été impliqué dans un accident de la route, changez le siège enfant et faites vérifier les ceintures et les ancrages ISOFIX.
De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement. RISQUE DE MORT BLESSURES GRAVES.
Consultez un Représentant de la marque afin de connaître les sièges recommandés pour votre véhicule. Avant de monter un siège enfant, lisez sa notice et respectez les instructions. En cas de difficultés lors de l’installation, contactez le fabricant de l’équipement. Conservez la notice avec le siège.
– à s’attacher correctement. – à monter et descendre du côté opposé au trafic. N’utilisez pas de siège enfant d’occasion ou dépourvu de notice d’utilisation. Veillez à ce qu’aucun objet, dans ou à proximité du siège enfant, ne gêne son installation.
Assurez-vous que votre enfant est toujours attaché et que son harnais ou sa ceinture est correctement réglé et ajusté. Évitez les vêtements trop épais qui introduisent du jeu avec les sangles. Ne laissez pas votre enfant dépasser la tête ou les bras par la fenêtre. Vérifiez que l’enfant conserve une posture correcte pendant tout le trajet, notamment lorsqu’il dort.
Choisissez un siège enveloppant pour une meilleure protection latérale et changez-le dès que la tête de l’enfant dépasse de la coque.
La tête et l’abdomen des enfants sont les parties à protéger en priorité. Un siège enfant face à la route solidement fixé au véhicule réduit les risques d’impact de la tête. Transportez votre enfant dans un siège face route avec harnais ou bouclier tant que sa taille le permet. Choisissez un siège enveloppant pour une meilleure protection latérale.

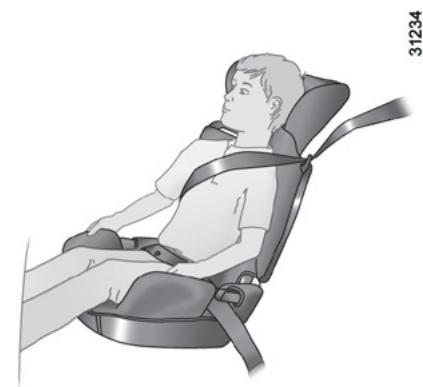

Dès 15 kg ou 4 ans l’enfant peut voyager sur un rehausseur qui permet d’adapter la ceinture de sécurité à sa morphologie. L’assise du rehausseur doit être munie de guides positionnant la ceinture sur les cuisses de l’enfant et non sur le ventre. Un dossier réglable en hauteur et équipé d’un guide sangle est conseillé pour placer la ceinture au milieu de l’épaule. Elle ne doit jamais être sur le cou ou sur le bras. Choisissez un siège enveloppant pour une meilleure protection latérale.

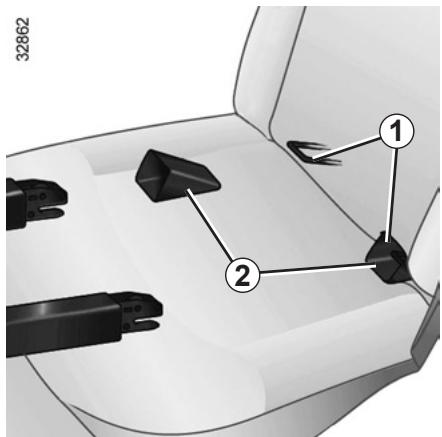

Il existe deux systèmes de fixation des sièges enfant : la ceinture de sécurité ou le système ISOFIX. Fixation par ceinture La ceinture de sécurité doit être ajustée pour assurer sa fonction en cas de freinage brutal ou de choc.
Vérifiez toujours le bouclage de la ceinture de sécurité en tirant dessus puis tendez-la au maximum en appuyant sur le siège enfant. Vérifiez le bon maintien du siège en exerçant un mouvement gauche/droite et avant/arrière : le siège doit rester solidement fixé. Vérifiez que le siège enfant n’est pas installé de travers et qu’il ne repose pas contre une vitre.
Vérifiez que la ceinture ne soit pas endommagée par des arêtes vives. Si la ceinture de sécurité ne fonctionne pas normalement, elle ne peut pas protéger l’enfant. Consultez un Représentant de la marque. N’utilisez pas cette place tant que la ceinture n’est pas réparée.
être apportée aux éléments du système monté d’origine : ceintures, ISOFIX et sièges ainsi que leurs fixations.
ECE-R44 dans un des trois cas suivants : – universel ISOFIX 3 points face à la route ; – semi-universel ISOFIX 2 points ; – spécifique. Pour ces deux derniers, vérifiez que votre siège enfant peut être installé en consultant la liste des véhicules compatibles. Attachez le siège enfant avec les verrous ISOFIX lorsqu’il en est équipé. Le système ISOFIX assure un montage facile, rapide et sûr. Le système ISOFIX est constitué de 2 anneaux et, dans certains cas, d’un troisième anneau.
Consultez la liste des véhicules pouvant recevoir le siège auprès du fabricant de l’équipement.
Le troisième anneau est utilisé pour attacher la sangle supérieure de certains sièges enfant.
Du coffre, fixez le crochet de la sangle sur l’anneau 3 du côté correspondant. Vérifiez que le dossier de la banquette soit correctement verrouillé. Tendez la sangle pour que le dossier du siège enfant soit en contact avec le dossier du siège du véhicule.
Si le véhicule a été impliqué dans un accident de la route, faites vérifier les ancrages ISOFIX et changez votre siège enfant.

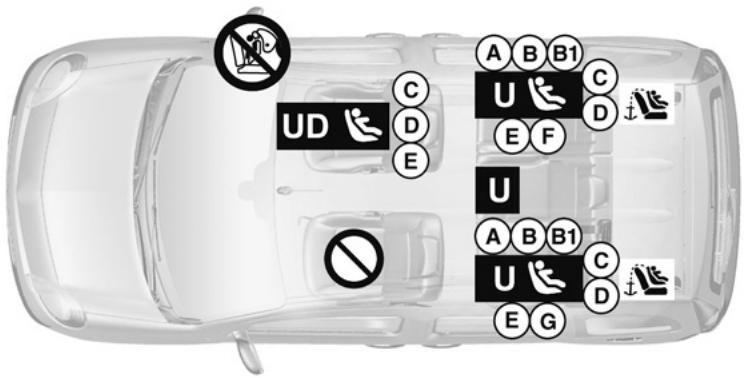

Certaines places ne sont pas autorisées à l’installation d’un siège enfant. Les schémas en pages suivantes vous indiquent où fixer un siège enfant. Les types de siège enfant mentionnés peuvent ne pas être disponibles. Avant d’utiliser un autre siège enfant, vérifiez auprès du fabricant qu’il se monte.
Assurez-vous que l’installation du siège enfant dans le véhicule ne risque pas de le déverrouiller de son embase. Si vous devez enlever l’appui-tête, assurez-vous qu’il est bien rangé afin qu’il ne se transforme pas en projectile en cas de freinage brutal ou de choc. Fixez toujours le siège enfant au véhicule même non utilisé afin qu’il ne se transforme pas en projectile en cas de freinage brutal ou de choc.
Le transport d’enfant en place passager avant est spécifique à chaque pays. Consultez la législation en vigueur et suivez les indications des schémas en pages suivantes. Avant d’installer un siège enfant à cette place (si autorisé) : – baissez la ceinture de sécurité au maximum ; – reculez le siège au maximum ; – inclinez légèrement le dossier par rapport à la verticale (25° environ) ; – pour les véhicules qui en sont équipés, remontez l’assise du siège au maximum. Ne modifiez plus ces réglages après l’installation du siège enfant.
Une nacelle s’installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l’enfant du côté opposé à la porte. Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis, reculez-le au maximum sans contact avec le siège enfant. Pour la sécurité de l’enfant face à la route, ne reculez pas le siège qui est devant l’enfant au-delà du milieu de glissière, n’inclinez pas trop le dossier (25° maximum) et relevez le siège le plus possible. Vérifiez que le siège enfant face à la route est appuyé sur le dossier du siège du véhicule et que l’appui-tête du véhicule ne gêne pas. Appui-tête enfant convertible
l’appui-tête enfant et son rehausseur s’installent uniquement aux places arrière latérales. Pour le montage et l’utilisation, reportez-vous à la notice de l’équipement
(poids de 15 kg à 36 kg) 1.40
AVEC AIRBAG PASSAGER (2)
13 kg) ; – F et G : nacelles du groupe 0 (inférieur à 10 kg).
ne nacelle s’installe dans le sens transversal et utilise au minimum deux places (tête de l’enfant du côté opposé à celui de la porte). (4) Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis, reculez-le au maximum sans contact avec le siège enfant. (5) S iège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Réglez la hauteur de l’appui-tête ou enlevez-le si nécessaire. De plus, ne reculez pas le siège situé devant l’enfant au-delà du milieu de réglage de ses glissières et n’inclinez pas son dossier au-delà de 25°. (6) S uivant véhicule. (pour les véhicules qui en sont équipés)

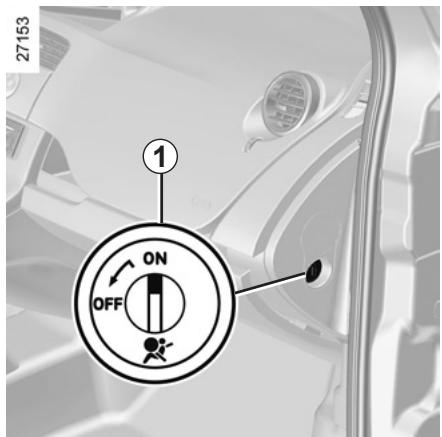

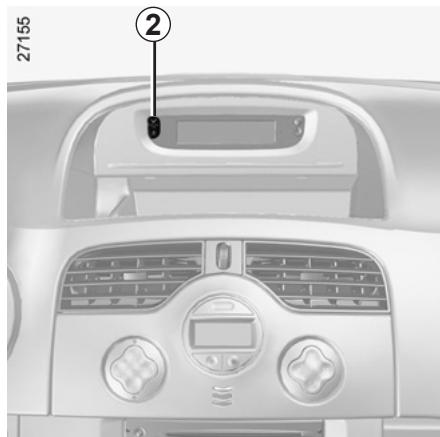

équipé, l’airbag latéral est aussi désactivé. Ce voyant reste allumé en permanence pour vous confirmer que vous pouvez installer un siège enfant.
En cas de manipulation véhicule roulant, les témoins
étiquettes ci-dessus) vous rappellent ces instructions.
En cas de manipulation véhicule roulant, les témoins
En conduite de nuit, pour ne pas être ébloui par les phares d’un véhicule suiveur, basculez le levier 1.

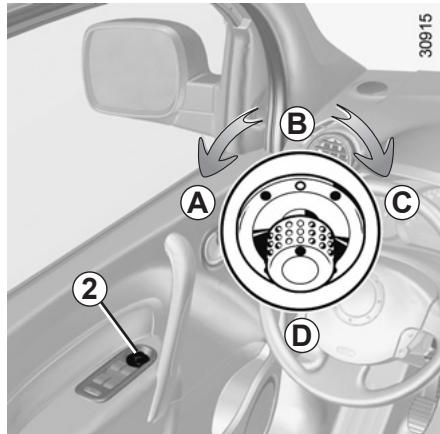

Pour orienter le rétroviseur, manœuvrez la manette 3.
Si vous rabattez manuellement les rétroviseurs avant de les remettre en position de roulage B, vous devez d’abord tourner le bouton 2 en position D.
– feux indicateurs de direction, – éclairage extérieur, – feux de brouillard avant, – feux de brouillard arrière.

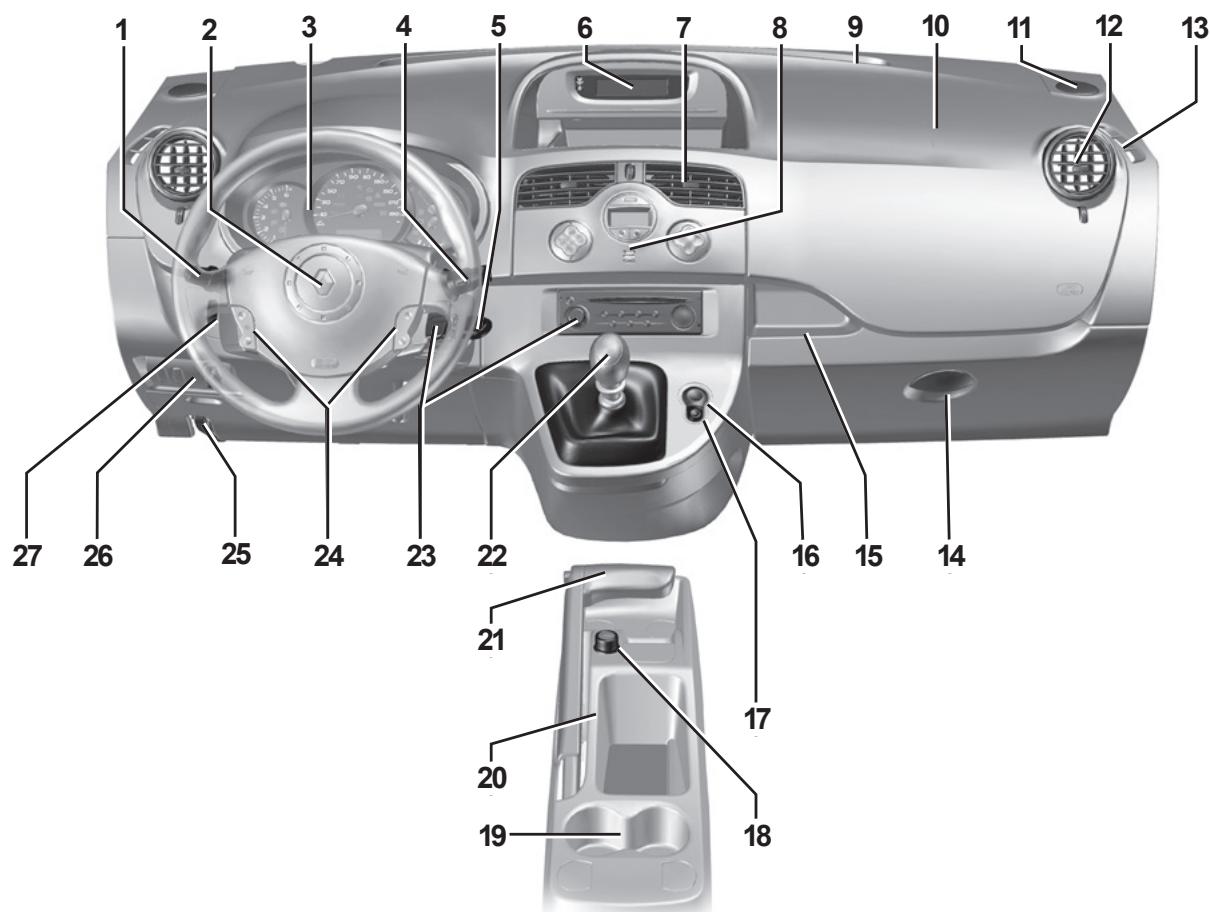

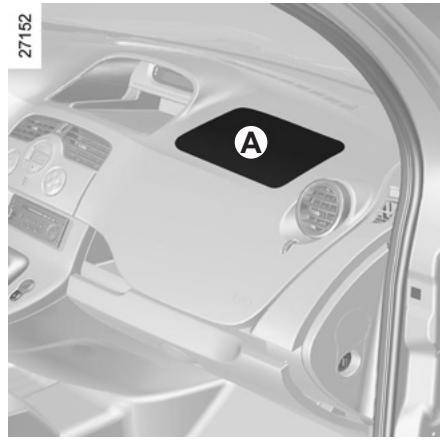

10 Emplacement airbag passager. 11 Haut-parleur. 1 Frise de désembuage de vitre latérale. 2 Aérateur latéral. 3 Haut-parleur. 4 Emplacement airbag passager. 5 Frise de désembuage du parebrise. 6 Commandes de ventilation, climatisation et dégivrage. 7 Aérateur central. 8 Afficheur central : – témoin d’oubli de ceinture, 15 Commandes de limiteur/régulateur de vitesse.

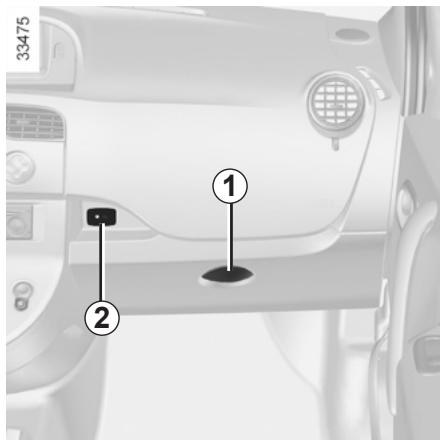

25 Boîte à gants. 26 Commande de déverrouillage du capot.

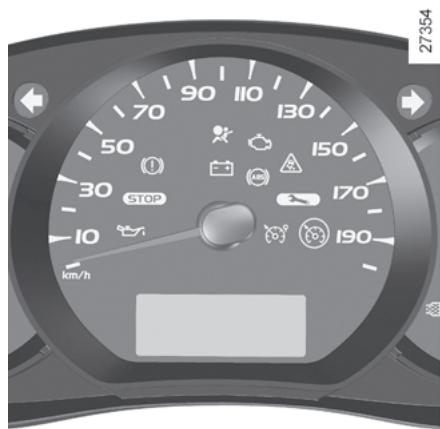

Témoins de feux indicateurs de direction
L’absence de retour visuel ou sonore indique une défaillance du tableau de bord. Cela impose un arrêt immédiat et compatible avec les conditions de circulation. Assurez-vous de la bonne immobilisation du véhicule et faites appel à un Représentant de la marque.
La présence et le fonctionnement des témoins DÉPENDENT DE L’ÉQUIPEMENT ET DU PAYS.
Consultez rapidement un Représentant de la marque. Suivant véhicule, l’allumage de ce témoin est accompagné d’un message au tableau de bord.
Il s’allume contact mis. S’il s’allume au freinage ou en roulage accompagné du témoin ®, c’est l’indice d’une baisse de niveau dans les circuits ; il peut être dangereux de continuer à rouler, faites appel à un Représentant de la marque.
Il recommande un arrêt prochain chez un Représentant de la marque. Suivant véhicule, l’allumage de ce témoin est accompagné d’un message au tableau de bord.
Pour les véhicules qui en sont équipés, il s’allume à la mise sous contact puis s’éteint. – S’il s’allume de façon continue accompagné du témoin © , consultez au plus tôt un Représentant de la marque ; – S’il clignote, réduisez le régime moteur jusqu’à disparition du clignotement. Consultez au plus tôt un Représentant de la marque. Reportez-vous au paragraphe « Conseil antipollution, économie de carburant, conduite » en chapitre 2.
Consultez rapidement un Représentant de la marque.
Suivant véhicule, si le témoin s’allume, vous devez faire vérifier au plus tôt vos plaquettes de frein.
« Particularités des véhicules diesel avec filtre à particules » en chapitre 2.
Il s’allume, contact mis, lorsqu’une porte est mal fermée.

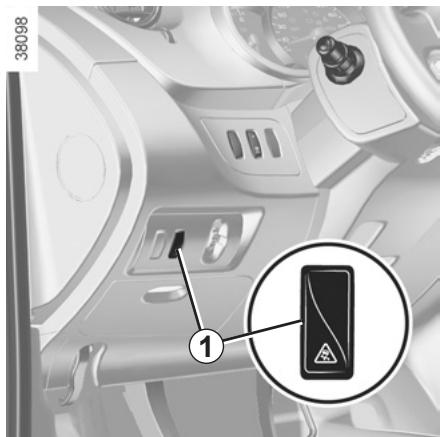

Reportez-vous au paragrap he « Dispositifs de correction et d’assistance à la conduite » en chapitre 2.

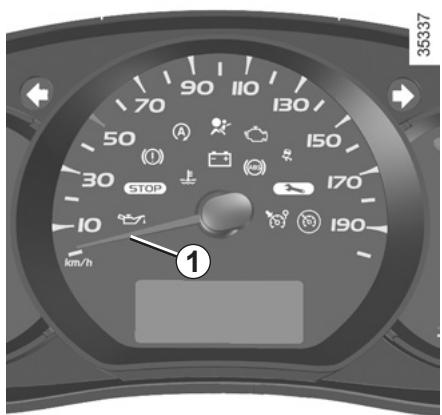

La présence et le fonctionnement des afficheurs et indicateurs DÉPENDENT DE L’ÉQUIPEMENT ET DU PAYS.

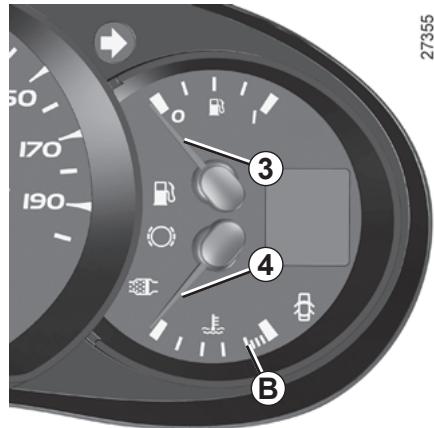

Indicateur de température du liquide de refroidissement 4 ou A
L’afficheur sélectionné sur le totalisateur partiel, appuyez longuement sur le bouton.

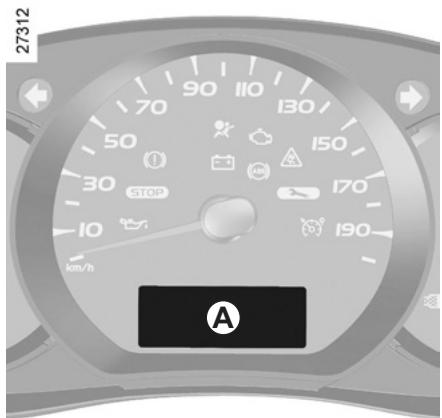

« Ordinateur de bord » en chapitre 1.
– carburant consommé ; – consommation moyenne ; L’affichage sélectionné sur l’un des paramètres de voyage, appuyez sur l’une des touches 1 ou 2 jusqu’à la mise à zéro de l’affichage.
L’affichage des informations décrites ci-après DÉPEND DE L’ÉQUIPEMENT DU VÉHICULE ET DU PAYS.
Distance restante à parcourir jusqu’à la prochaine révision (affichage en kilomètres), puis lorsque l’autonomie arrive proche du terme, plusieurs cas se présentent : – autonomie inférieure à 3 000 km ou deux mois : le message « révision à prévoir » s’affiche ; – autonomie de vidange égale à 0 km ou date de révision atteinte : le message « faire vidange rapidement » s’affiche, lorsque l’affichage sélectionné est « autonomie de vidange », accompagné du symbole 9 et du voyant ©. Le véhicule nécessite alors une révision le plus rapidement possible.
Réinitialisation de l’afficheur après la révision conforme au programme d’entretien. L’autonomie de révision ne doit être réinitialisée qu’après une révision conformément aux préconisations du document d’entretien. Si vous décidez de faire des vidanges plus rapprochées, ne réinitialisez pas cette donnée à chaque changement d’huile, ceci pour éviter tout dépassement de périodicité de remplacement des autres pièces prévue dans le programme d’entretien. Particularité : pour réinitialiser l’autonomie de révision, positionnez-vous sur la page de révision (voir image ci-dessus) et appuyez environ 10 secondes sans interruption sur l’une des touches de mise à zéro de l’affichage jusqu’à l’affichage fixe de l’autonomie de révision. Reportez-vous au chapitre « Ordinateur de bord : généralités » en chapitre 2.
L’affichage des informations décrites ci-après DÉPEND DE L’ÉQUIPEMENT DU VÉHICULE ET DU PAYS.

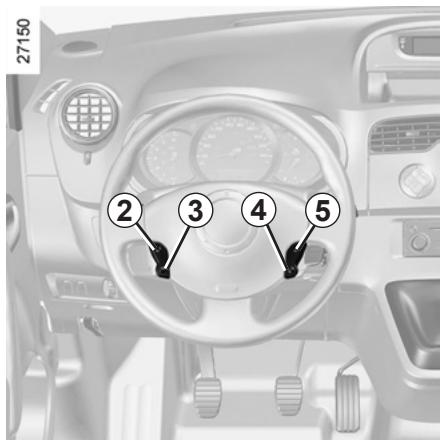

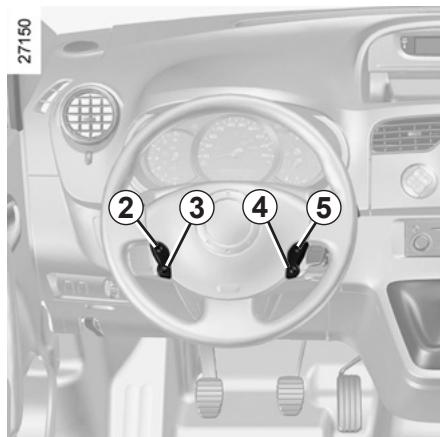

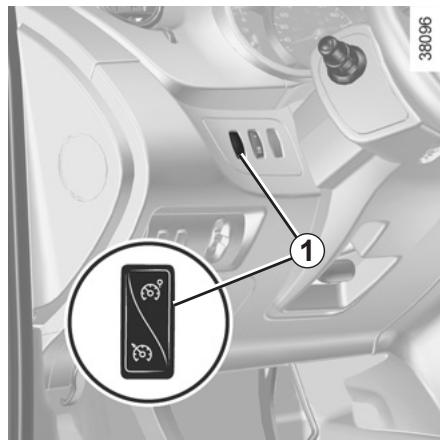

70 KM/H d) Vitesse de consigne du régulateur-limiteur de vitesse (suivant véhicule) Reportez-vous aux paragraphes « Régulateur-limiteur de vitesse » en chapitre 2. REGULATEUR Interprétation des messages
« PAS DE MESSAGE MEMORISE »
Indique que la fonction d’allumage automatique des feux est désactivée.
Ils apparaissent avec le témoin © et nécessitent un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement. Le non respect de cette préconisation risque d’entraîner un endommagement du véhicule. Ils disparaissent par un appui sur la touche de sélection de l’affichage ou au bout de quelques secondes et sont mémorisés dans le journal de bord. Le témoin © reste allumé. Des exemples de messages d’anomalies de fonctionnement sont donnés ciaprès. Exemples de messages
Indique qu’un défaut est survenu dans la boîte de vitesses, consultez rapidement un Représentant de la marque. Indique une défaillance dans le fonctionnement automatique des feux, consultez un Représentant de la marque.
Ils apparaissent avec le témoin ® et vous imposent pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez votre moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque. Des exemples de messages d’alerte sont donnés ci-après. Nota : les messages apparaissent sur l’afficheur soit isolément, soit en alternance (lorsqu’il y a plusieurs messages à afficher), ils peuvent être accompagnés d’un voyant et/ou d’un bip sonore. Exemples de messages
Indique une surchauffe du moteur du véhicule.

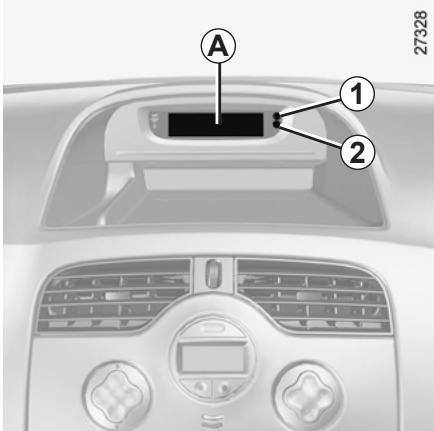

Appuyez sur le bouton 1 pour régler les heures et sur le bouton 2 pour régler les minutes. Mise à l’heure de la montre B Affichez la page « Heure » au tableau de bord en appuyant sur l’un des boutons de la manette 3. 1.68
Lorsque les heures clignotent seules, appuyez sur la touche du haut pour les faire défiler. Exercez un appui long sur le bouton du bas pour entrer en mode de réglage des minutes. Lorsque les minutes clignotent seules, appuyez sur la touche du haut pour les faire défiler. Validez en exerçant un appui long sur la touche du bas de la manette 3.
°C clignotent (signalisation de risque de verglas).
électrique (batterie débranchée, fil d’alimentation coupé…), il convient de remettre la montre à l’heure. Nous vous conseillons de ne pas effectuer de corrections en roulant.
La formation de verglas étant liée à l’exposition climatique, l’hygrométrie locale et la température, l’indication de température extérieure ne peut suffire à elle seule pour détecter le verglas.
Ce dispositif actionne simultanément les quatre feux clignotants et les répétiteurs latéraux. Il n’est à utiliser qu’en cas de danger pour avertir les autres automobilistes que vous êtes contraint de vous arrêter dans un endroit anormal voire interdit ou dans des conditions de conduite ou de circulation particulières.
En relâchant la manette, celle-ci revient automatiquement à 0.

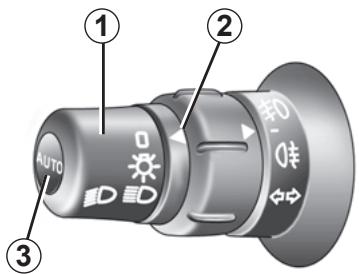

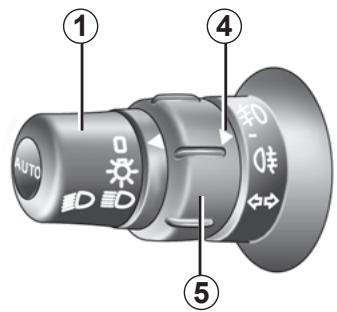

Tournez l’extrémité de la manette 1 jusqu’à l’apparition du symbole en face du repère 2. Le tableau de bord s’éclaire.
Pour revenir en feux de croisement, tirez de nouveau la manette vers vous.
Cette fonction peut se désactiver ou se réactiver. – Pour l’activer : contact mis et véhicule à l’arrêt, appuyez sur le bouton 3 au moins quatre secondes. Suivant véhicule, le message « éclairage des feux ON » apparaît au tableau de bord. – Pour la désactiver : contact mis et véhicule à l’arrêt, appuyez sur le bouton 3 au moins quatre secondes. Suivant véhicule, le message « éclairage des feux OFF » apparaît au tableau de bord.
position 0, ou mettez le contact.

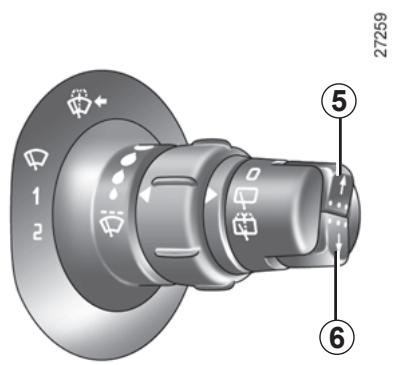

Tournez la bague 5 de la manette 1 jusqu’à l’apparition du symbole en face du repère 4, puis relâchez. Ce témoin s’allume au tableau de bord.

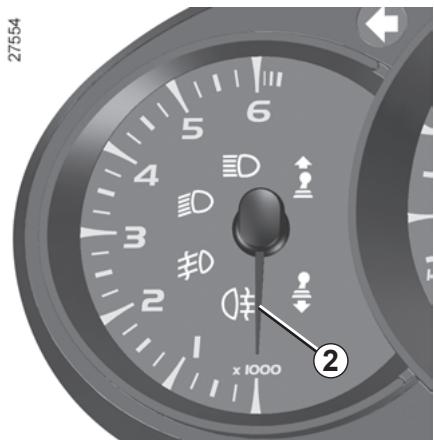

À vide, la molette 1 doit être sur 0.

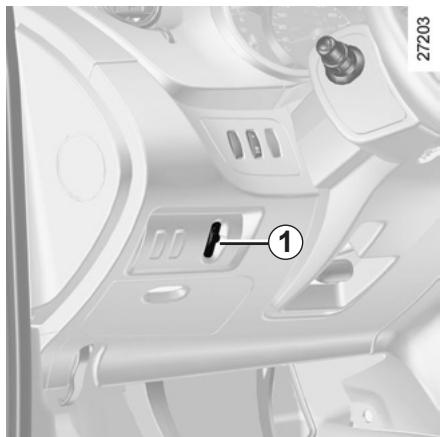

éclairage de la route entre 50 et 100 mètres. Utilisez alors les positions 1 à 4 de la molette.

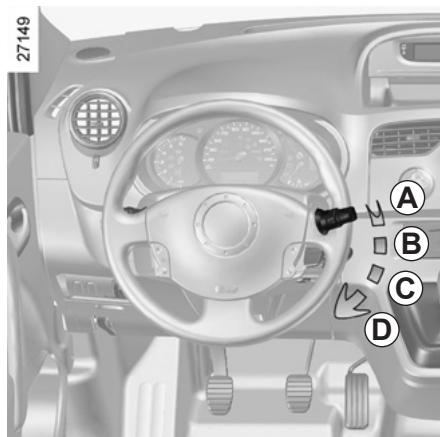

En cas de blocage mécanique (pare-brise gelé, ...) le système coupe automatiquement l’alimentation de l’essuie-vitre.

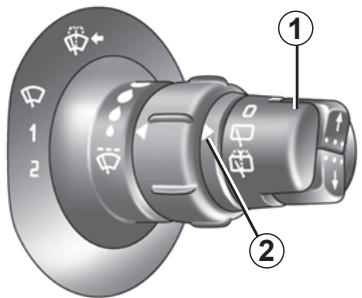

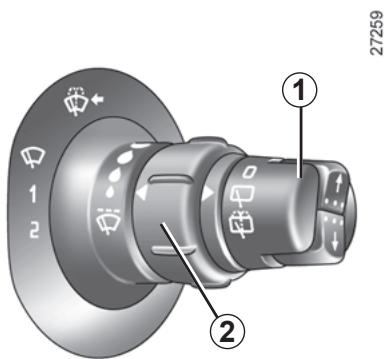

B Fonction essuyage automatique Cette position sélectionnée, le système détecte la présence d’eau sur le pare-brise et déclenche des balayages à la vitesse d’essuyage adaptée. Il est possible de modifier le seuil de déclenchement et le temps entre les balayages en tournant l’anneau 2. Nota : lorsqu’il y a du brouillard ou lors de chutes de neige, l’essuyage automatique n’est pas systématique et reste sous le contrôle du conducteur. C Balayage continu lent D Balayage continu rapide
Risque de blessures et/ou de détériorations.
La fréquence de balayage varie en fonction de la vitesse. Particularité Si les essuie-vitres avant fonctionnent, il se produit un balayage intermittent de l’essuie-vitre arrière lorsque vous enclenchez la marche arrière.

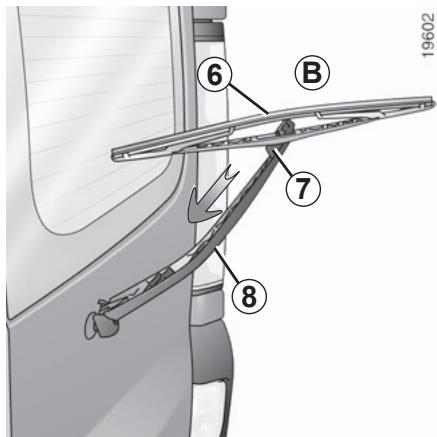

Ne vous servez pas du bras d’essuie-vitre pour ouvrir ou fermer la porte de coffre.
Qualité du carburant
Utilisez la clé de contact pour ouvrir le bouchon 2. Pendant le remplissage, utilisez le porte-bouchon 3 sur la trappe à carburant B pour suspendre le bouchon 2. Capacité utilisable du réservoir : 60 litres environ.
Si vous devez le remplacer, assurez-vous qu’il est identique au bouchon d’origine. Adressez-vous à un Représentant de la marque. Ne pas manœuvrer le bouchon à proximité d’une flamme ou d’une source de chaleur. Ne pas laver la zone de remplissage au nettoyeur haute pression.
Lors du remplissage du réservoir, veillez à ce qu’il ne puisse y avoir de pénétration accidentelle d’eau. Le système d’obturation et son pourtour doivent être exempts de poussières.
Ne pas utiliser de carburant à base d’éthanol si votre véhicule n’y est pas adapté. Ne pas rajouter d’additif au carburant, vous risquez d’endommager le moteur. 1.77
Utilisez impérativement de l’essence sans plomb ou un carburant contenant au maximum 85 % d’éthanol (E85). Par grand froid, le démarrage du moteur peut être difficile, voire impossible. Pour éviter ce problème, utilisez de l’essence sans plomb ou, pour les véhicules qui en sont équipés, d’utiliser le réchauffeur intégré au moteur : branchez l’embout spécifique de la rallonge fournie dans la prise intégrée à la calandre et l’autre embout dans une prise 220V pendant au moins 6 heures avant un démarrage. Nota : lors de l’utilisation de ce carburant, vous pouvez constater une surconsommation.
Versions essence L’utilisation d’essence au plomb endommagerait les dispositifs de dépollution et pourrait aboutir à une perte de la garantie. Afin d’empêcher un remplissage avec de l’essence plombée, la goulotte de remplissage du réservoir d’essence comporte un étranglement muni d’un système de sécurité, qui ne permet d’utiliser qu’un pistolet distribuant de l’essence sans plomb (à la pompe).
En cas d’apparition d’une odeur persistante de carburant, veuillez : – procéder à l’arrêt du véhicule compatible avec les conditions de circulation et couper le contact ; – enclencher le signal de détresse et faire descendre tous les occupants du véhicule et les tenir éloignés de la zone de circulation ; – faire appel à un Représentant de la marque.
(boîtiers électroniques, câblages, circuit carburant, injecteur, capots de protection…) est rigoureusement interdite en raison des risques qu’elle peut présenter pour votre sécurité (sauf par le personnel qualifié du Réseau de la marque).
Réamorçage du circuit carburant Après une panne due à l’épuisement complet du carburant, vous devez réamorcer le circuit avant d’essayer de redémarrer le moteur.

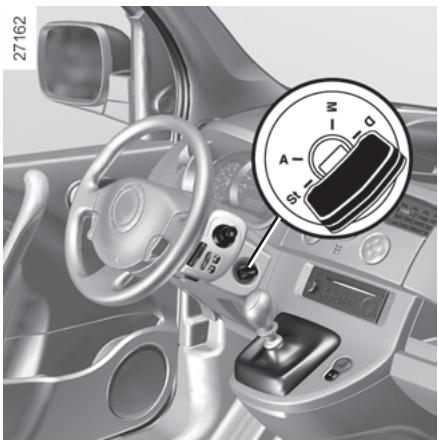

– tournez la clé en position D. Si le moteur ne démarre pas, répétez la procédure.
– Lorsque le véhicule en est équipé, tournez la vis de purge située sur le filtre à gazole ; – actionnez la poire de réamorçage 1 jusqu’à son durcissement et écoulement du carburant dans les tuyaux.
Risque de blessures. 1.79
– version diesel : le moteur est en préchauffage.
Jusqu’à 1 500 km, ne dépassez pas 90 km/h. Après ce kilométrage vous pourrez rouler plus vite mais ce n’est qu’après 6 000 km environ que votre véhicule donnera toutes ses performances. Pendant la période de rodage, n’accélérez pas fortement tant que le moteur est froid, ne faites pas non plus tourner trop vite le moteur. Périodicité des révisions : reportezvous au document d’entretien du véhicule.
Position « Stop et blocage de direction » St
Pour déverrouiller, manœuvrez légèrement clé et volant.
« Marche », un système peut couper automatiquement les accessoires de votre véhicule en fonction de l’état de charge de la batterie, ceci pour éviter qu’elle ne se décharge totalement.
– relâchez la clé dès le démarrage du moteur.
Versions essence – Actionnez le démarreur sans accélérer ; – relâchez la clé dès le départ du moteur.
Moteur au ralenti, ramenez la clé en position « Stop » St.
En effet, celui-ci pourrait faire démarrer le véhicule ou faire fonctionner des équipements électriques (lève-vitres…) et risquerait de se coincer une partie du corps (cou, bras, main…). Risque de blessures graves. Ne coupez jamais le contact avant l’arrêt complet du véhicule, l’arrêt du moteur entraîne la suppression des assistances : freins, direction… et des dispositifs de sécurité passive tels que airbags, prétensionneurs.
(mise en veille) lors d’un arrêt du véhicule (embouteillage, arrêt à un feu...).
Le moteur redémarre lorsque vous appuyez sur la pédale d’embrayage et passez une vitesse.
– la vitesse du véhicule est inférieure à 3 km/h.
– la vitesse du véhicule est supérieure à 7 km/h (en descente...) ; Si vous quittez votre véhicule, un signal sonore vous avertit que le moteur est en veille et non arrêté.
« Démarrage, arrêt du moteur »).
– la marche arrière est enclenchée ;
– le nettoyage automatique du filtre à particules est en cours ; ou – ...
En cas de calage moteur, si le système est en fonction, appuyez à fond sur la pédale d’embrayage pour redémarrer.
– la température extérieure est trop basse ou trop élevée (inférieure à environ 0°C ou supérieure à environ 30°C) ; – la batterie n’est pas suffisamment chargée ; – la différence de température intérieure du véhicule avec celle de consigne de la climatisation automatique est trop importante ; – la fonction « voir clair » est activée, si le véhicule en est équipé (reportez-vous au paragraphe « Air conditionné automatique » en chapitre 3) ;
Le témoin intégré 2 au contacteur 1 s’éteint.
« Démarrage, arrêt du moteur »). 2.6
Les feux de recul s’allument dès l’enclenchement de la marche arrière (contact mis).
(exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (exemple : déformation d’un essieu…). Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque.
Pour serrer Tirez vers le haut, assurez-vous que le véhicule soit bien immobilisé.
Pour desserrer Tirez le levier 2 légèrement vers le haut, enfoncez le bouton 1 et ramenez le levier au plancher.
– roulage prolongé avec témoin mini carburant allumé ; – utilisation d’essence plombée ; – utilisation d’additifs pour lubrifiants ou carburant non agréés. Ou des anomalies de fonctionnement telles que : – système d’allumage défectueux ou panne d’essence ou bougie débranchée se traduisant par des ratés d’allumage et des à-coups au cours de la conduite ; – perte de puissance, provoquent un échauffement excessif du pot catalytique, en diminuent l’efficacité, peuvent amener sa destruction et entraîner des dommages thermiques sur le véhicule.
En présentant régulièrement votre véhicule à un Représentant de la marque suivant les périodicités préconisées dans le document d’entretien, vous éviterez ces incidents.
Pour éviter d’endommager votre pot catalytique, n’insistez pas dans la tentative de démarrage (en utilisant votre démarreur, ou en poussant ou tirant votre véhicule) sans avoir identifié et traité la cause de la défaillance. Dans le cas contraire, ne tentez plus de démarrer le moteur et faites appel à un Représentant de la marque. Ne stationnez pas et ne faites pas tourner le moteur dans des endroits où des substances ou des matériaux combustibles tels que l’herbe ou des feuilles peuvent venir en contact avec un système d’échappement chaud.
Représentant de la marque. En roulage, suivant la qualité du carburant utilisé, des fumées blanches peuvent exceptionnellement apparaître.
Après remplissage effectué à la suite de l’épuisement complet du combustible et à condition que la batterie soit bien chargée, vous pouvez redémarrer normalement. Toutefois, si au bout de quelques secondes, après plusieurs tentatives, le moteur ne démarre pas, reportez-vous au paragraphe « Réservoir carburant » en chapitre 1.
Pour éviter tout incident par temps de gel : – veillez à ce que votre batterie soit toujours bien chargée ; – veillez à ne jamais laisser le niveau de gazole trop baisser dans le réservoir afin d’éviter la condensation de vapeur d’eau s’accumulant dans le fond du réservoir.
Pour nettoyer le filtre à particules, dans les 100 kms suivant l’apparition du message, roulez à une vitesse moyenne d’au moins 40 km/h compatible avec les conditions de circulation et le respect des limitations de vitesse jusqu’à extinction du témoin. Un arrêt du véhicule avant l’extinction du témoin peut vous amener à recommencer l’opération.
Votre véhicule respecte les critères de recyclage et de valorisation des véhicules hors d’usage, qui entreront en vigueur en 2015. Certaines pièces de votre véhicule ont donc été conçues en vue de leur recyclage ultérieur. Ces pièces sont facilement démontables afin d’être récupérées et retraitées dans les filières de recyclage. De plus, de par sa conception, ses réglages d’origine, sa consommation modérée, votre véhicule est conforme aux réglementations antipollution en vigueur. Il participe activement à la réduction d’émission de gaz polluants et aux économies d’énergie. Mais le niveau d’émission de gaz polluants et de consommation de votre véhicule dépend aussi de vous. Veillez à son bon entretien et à sa bonne utilisation.
Suivant véhicule, afin d’optimiser la consommation, un témoin au tableau de bord vous informe du meilleur moment pour engager le rapport supérieur ou le rapport inférieur :
‰ – ralenti : celui-ci ne nécessite aucun réglage. – filtre à air, filtre à gazole : une cartouche encrassée diminue le rendement. Il faut la remplacer.
– En côte, plutôt que d’essayer de maintenir votre vitesse, n’accélérez pas plus qu’en terrain plat : gardez de préférence la même position de pied sur l’accélérateur. – Double débrayage et coup d’accélérateur avant l’arrêt du moteur sont devenus inutiles sur les véhicules modernes. – Intempéries, routes inondées :
Ces anomalies peuvent entraîner des dégagements de substances nocives ou des dommages mécaniques.
Il s’allume à la mise sous contact puis s’éteint au démarrage moteur. – S’il s’allume de façon continue, c onsultez au plus tôt un Représentant de la marque ; – s’il clignote, réduisez le régime moteur jusqu’à disparition du clignotement. Consultez au plus tôt un Représentant de la marque.
– La conduite « sportive » coûte cher : préférez-lui la conduite « en souplesse ». – Freinez le moins possible. En appréciant suffisamment à l’avance obstacle ou virage, il vous suffira de relever le pied.. – Évitez les accélérations brutales.
Coté conducteur, n’utilisez impérativement que des surtapis adaptés au véhicule, s’accrochant aux éléments préinstallés et vérifiez régulièrement leur fixation. Ne pas superposer plusieurs tapis. Risque de coïncement des pédales
– Pour les véhicules équipés du conditionnement d’air, il est normal de constater une augmentation de la consommation de carburant (surtout en milieu urbain) durant son utilisation. Pour les véhicules équipés d’un conditionnement d’air sans mode automatique, arrêtez le système lorsque vous n’en avez plus l’utilité. Conseils pour minimiser la consommation et donc aider à préserver l’environnement :

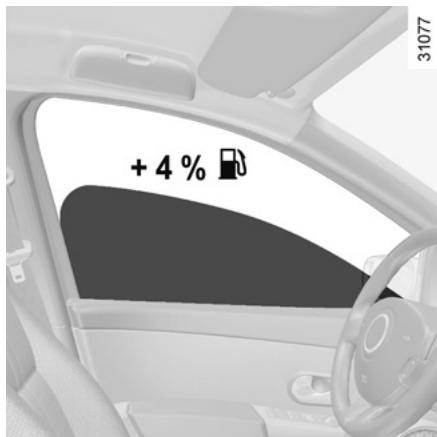

– L’électricité « c’est du pétrole », éteignez tout appareil électrique lorsqu’il n’est plus vraiment utile. Mais (sécurité d’abord), gardez vos feux allumés dès que la visibilité l’exige (voir et être vu). – Utilisez plutôt les aérateurs. Rouler vitres ouvertes entraîne à 100 km/h : +4 % de consommation.
– Évitez le plein de carburant à ras bord, cela évite tout débordement.
– Pour le trajet avec une caravane, pensez à utiliser un déflecteur agréé et n’oubliez pas de le régler.
(réduction des consommations d’eau et d’énergie, des nuisances visuelles et sonores, des rejets atmosphériques et aqueux, tri et valorisation des déchets)
(CO2), et donc à moins consommer (ex : 140 g/km équivaut à 5,3 l/100km pour un véhicule Diesel).
– Les pièces usées et remplacées lors de l’entretien courant de votre véhicule (batterie, filtre à huile, filtre à air, piles…) et les bidons d’huile (vides ou remplis d’huile usagée) doivent être déposés auprès des organismes spécialisés.
Pour atteindre ces objectifs, de nombreuses pièces du véhicule ont été conçues de manière à permettre leur recyclage. Les architectures et les matières ont été particulièrement étudiées afin de faciliter le démontage de ces composants et leur retraitement dans des filières spécifiques. Dans le but de préserver les ressources en matières premières, ce véhicule intègre de nombreuses pièces en matières plastiques recyclées ou en matières renouvelables (matières végétales ou animales telles que coton ou laine respectivement).
Suivant véhicule, ils peuvent être constitués : – de l’ABS (antiblocage des roues) ; – du contrôle dynamique de conduite ESP avec contrôle du sous-virage et système antipatinage ASR ; – de l’assistance au freinage d’urgence avec, suivant véhicule, anticipation du freinage.
Cependant, les fonctions n’interviennent pas à la place du conducteur. Elles ne repoussent pas les limites du véhicule et ne doivent pas inciter à rouler plus vite. Elles ne peuvent donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manœuvres (le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite).
Dans ces conditions, des manœuvres d’évitement en freinant sont alors possibles. De plus, ce système permet d’optimiser les distances d’arrêt notamment sur sol peu adhérent (sol mouillé...). Chaque mise en œuvre du dispositif se manifeste par un tremblement de la pédale de frein. L’ABS ne permet en aucun cas d’améliorer les performances « physiques » liées à l’adhérence pneus-sol. Les règles de prudence doivent donc être impérativement respectées (distances entre les véhicules...).
Consultez un Représentant de la marque.
Représentant de la marque.
Contrôle dynamique de conduite ESP avec contrôle de sous-virage et système
(perte d’adhérence du train avant).
« critiques » de conduite (évitement d’un obstacle, perte d’adhérence dans un virage…). Principe de fonctionnement Un capteur au volant permet de connaître la trajectoire de conduite voulue par le conducteur. D’autres capteurs répartis dans le véhicule mesurent sa trajectoire réelle. Le système compare la volonté du conducteur à la trajectoire réelle du véhicule et corrige cette dernière, si nécessaire, en agissant sur le freinage de certaines roues et/ou sur la puissance du moteur, en cas de déclenchement du système le témoin au tableau de bord.
Le système agit aussi sur le régime moteur selon l’adhérence disponible sous les roues, indépendamment de l’action exercée sur la pédale d’accélérateur.
Le système antipatinage ASR apportant une sécurité supplémentaire, il est déconseillé de rouler avec la fonction inhibée. Sortez de cette situation dès que possible par un nouvel appui sur le contacteur 1. Nota : la fonction est automatiquement réactivée à la mise sous contact du véhicule ou dès le dépassement d’une vitesse d’environ 40 km/h.
Le message « Antipatinage désactivé » apparaît au tableau de bord pour vous en avertir.
C’est un système complémentaire à l’ABS qui aide à réduire les distances d’arrêt du véhicule. Principe de fonctionnement Le système permet de détecter une situation de freinage d’urgence. Dans ce cas, l’assistance de freinage développe instantanément sa puissance maximum et peut déclencher la régulation ABS. Le freinage ABS est maintenu tant que la pédale de frein n’est pas relâchée.
Suivant véhicule, ceux-ci peuvent s’allumer en cas de forte décélération.
« panne du freinage » s’affiche au tableau de bord accompagné du témoin ©. Consultez un Représentant de la marque. Anticipation du freinage Suivant véhicule, lorsque vous relâchez rapidement la pédale d’accélérateur, le système anticipe le freinage afin de diminuer les distances d’arrêt. Cas particuliers Lors de l’utilisation du régulateur de vitesse : – si vous utilisez la pédale d’accélérateur, lorsque vous la relâcherez le système peut se déclencher ; – si vous n’utilisez pas la pédale d’accélérateur, le système ne se déclenchera pas.
5 Activation, mémorisation et rappel de la vitesse limitée mémorisée (R).
La vitesse minimum enregistrée sera de 30 km/h.
Variation de la vitesse limitée Vous pouvez faire varier la vitesse limitée en agissant par appuis successifs sur :
À tout moment, il est possible de dépasser la vitesse limitée, pour cela : enfoncez franchement et à fond la pédale d’accélérateur (au-delà du « point dur »). Durant le temps de dépassement, la vitesse de consigne clignote au tableau de bord. Ensuite, relâchez la pédale d’accélérateur : la fonction limiteur de vitesse revient dès que vous atteignez une vitesse inférieure à la vitesse mémorisée.
atteinte, la conduite est similaire à celle d’un véhicule non équipé d’un limiteur de vitesse.
dépassement de la vitesse programmée sauf en cas de besoin (voir paragraphe « Dépassement de la vitesse limitée »). La fonction limiteur de vitesse n’agit en aucun cas sur le système de freinage.
Rappel de la vitesse limitée Si une vitesse est mémorisée, il est possible de la rappeler par appui sur le contacteur 5 (R).
La fonction limiteur de vitesse est mise en veille lorsque vous agissez sur le contacteur 4 (O). Dans ce cas la vitesse limitée reste mémorisée et le message « en mémoire » accompagnée de la vitesse mémorisée apparaît au tableau de bord.
c onduite. Cependant, la fonction n’intervient pas à la place du conducteur. Elle ne peut donc, en aucun cas, remplacer le respect des limitations de vitesse, ni la vigilance (soyez toujours prêt à freiner en toutes circonstances), ni la responsabilité du conducteur. Le régulateur de vitesse ne doit pas être utilisé lorsque la circulation est dense, sur route sinueuse ou glissante (verglas, aquaplanage, gravillons) et lorsque les conditions météorologiques sont défavorables (brouillard, pluie, vent latéral…). Risque d’accident.
5 Activation, mémorisation et rappel de la vitesse de régulation mémorisée (R).
Lorsqu’une vitesse de régulation est mémorisée et que la régulation est activée, votre pied peut être enlevé de la pédale d’accélérateur.
Dépassement de la vitesse de régulation
Impossibilité pour la fonction de tenir la vitesse de régulation
Vous pouvez faire varier la vitesse de régulation en agissant par appuis successifs sur :
– le contacteur 3 (-) pour diminuer la vitesse.
Rappel de la vitesse de régulation
Arrêt de la fonction
– la pédale de frein ; – la pédale d’embrayage ou le passage en position neutre pour les véhicules à boîte de vitesses automatique ; – le contacteur 4 (O).
La mise en veille est confirmée par l’extinction du témoin vert et l’apparition au tableau de bord du message « en mémoire »
Lorsque le régulateur est mis en veille, un appui sur les boutons 2 (+) ou 3 (-) réactive la fonction régulateur sans tenir compte de la vitesse mémorisée : c’est la vitesse à laquelle roule le véhicule qui est prise en compte.
Principe de fonctionnement Des détecteurs à ultrasons, implantés dans le bouclier arrière du véhicule, « mesurent » la distance entre le véhicule et un obstacle lors d’une marche arrière. Cette mesure se traduit par des bips sonores dont la fréquence augmente avec le rapprochement de l’obstacle, jusqu’à devenir un son continu lorsque l’obstacle se situe à environ 25 centimètres du véhicule.
Nota : veillez à ce que les détecteurs ultrasons ne soient pas occultés (saletés, boue, neige…).
En cas de choc sur le soubassement du véhicule (exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (déformation d’un essieu). Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque.
conduite : veillez donc toujours à ce qu’il n’y ait pas d’obstacles mobiles (tels qu’un enfant, un animal, une poussette, un vélo…) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin…) lors de la manœuvre.
Le système ainsi désactivé pourra être réactivé par un nouvel appui long.
Le témoin intégré à l’interrupteur s’allume pour vous rappeler que le système est désactivé. Un nouvel appui réactivera le système et le témoin s’éteindra. Le système se réactive automatiquement après avoir coupé le contact et redémarré le moteur.
Lorsque le système détecte une anomalie de fonctionnement un bip sonore retentit, pendant environ 3 secondes pour vous en avertir. Consultez un Représentant de la marque.

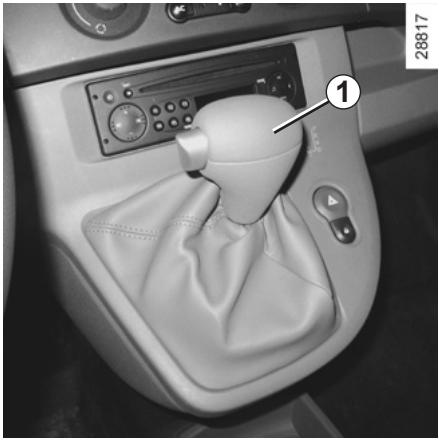

Conduite en mode automatique
Dans la majorité des conditions de circulation rencontrées, vous n’aurez plus à toucher à votre levier : les vitesses passeront toutes seules, au bon moment, au régime convenable du moteur car l’« automatisme » tient compte de la charge du véhicule, du profil de la route et du style de conduite choisi.
Enfoncez franchement et à fond la pédale d’accélérateur (jusqu’à dépasser le point dur de la pédale). Cela permettra, dans la mesure des possibilités du moteur, de rétrograder sur le rapport optimal.
– pour monter les rapports de vitesse, donnez des impulsions vers l’avant. Le rapport de vitesse engagé apparaît au tableau de bord. Cas particuliers Dans certains cas de conduite (ex : protection du moteur, mise en action du contrôle dynamique de conduite : E.S.P…) « l’automatisme » peut imposer de lui-même le rapport. De même, pour éviter des « fausses manœuvres », le changement de rapport peut être refusé par « l’automatisme » : dans ce cas l’affichage du rapport clignote quelques secondes pour vous en avertir.
Consultez au plus tôt un Repré sentant de la marque.
Sur route, laissez toujours le levier en position D, la pédale d’accélérateur étant maintenue peu enfoncée, les rapports passeront automatiquement à une vitesse basse.
Consultez au plus tôt un Représentant de la marque. – Dépannage d’un véhicule à boîte de vitesses automatique, reportezvous au paragraphe « Remorquage : dépannage » en chapitre 5.
Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque.
– Si le profil de la route et sa sinuosité ne permettent pas de se maintenir en mode automatique (ex : en montagne), il est conseillé de passer en mode manuel.
Serrez le frein à main.
« l’automatisme » en montée, et d’obtenir un freinage moteur en cas de longues descentes. – Par temps très froid, pour éviter de caler le moteur, attendez quelques instants avant de quitter la position P ou N et d’engager le levier en D ou R.
Risque de dégradation ou d’incendie. 3.3
– d’abaisser la température à l’intérieur de l’habitacle ; – d’éliminer la buée plus rapidement.
1 - Commande de recyclage de l’air. 2 - Réglage de la température de l’air. 3 - Réglage de la vitesse de ventilation. 4 - Réglage de la répartition de l’air dans l’habitacle.
5 - Commande et témoin de dégivrage et de désembuage de la lunette arrière dégivrante et des rétroviseurs dégivrants. 6 - Commande et témoin de mise en route de l’air conditionné (suivant véhicule). Informations et conseils d’utilisation : Reportez-vous au paragraphe « Air conditionné : informations et conseils d’utilisation ».
Tournez la commande 2 en fonction de la température désirée. Plus le curseur est dans le rouge, plus la température est élevée. Lors d’une utilisation prolongée de l’air conditionné, une sensation de froid peut apparaître. Pour augmenter la température, tournez la commande 2 vers la droite.
4 Cette position est celle préconisée pour une meilleure atteinte du confort par temps chaud.
Tournez la commande 4 pour mettre le curseur face aux positions repérées.
Dans cette position : – l’air conditionné s’arrête automatiquement même si la touche 6 est activée (le témoin reste allumé) ; – la vitesse de ventilation de l’air dans l’habitacle est nulle ; – il y a néanmoins un faible débit d’air lorsque le véhicule roule. Cette position est à éviter en usage courant.
Tournez la commande 1 vers le symbole â de recyclage de l’air. Dans ces conditions, l’air est pris dans l’habitacle et il est recyclé sans admission d’air de l’extérieur. Le recyclage d’air permet : – de s’isoler de l’ambiance extérieure (circulation en zone polluée, mauvaises odeurs…) ; – d’atteindre avec plus d’efficacité la température souhaitée dans l’habitacle.
à un air non renouvelé dans l’habitacle. Il est donc conseillé de repasser, en fonctionnement normal (air extérieur) en tournant de nouveau la commande 1 dès que le recyclage d’air n’est plus nécessaire.

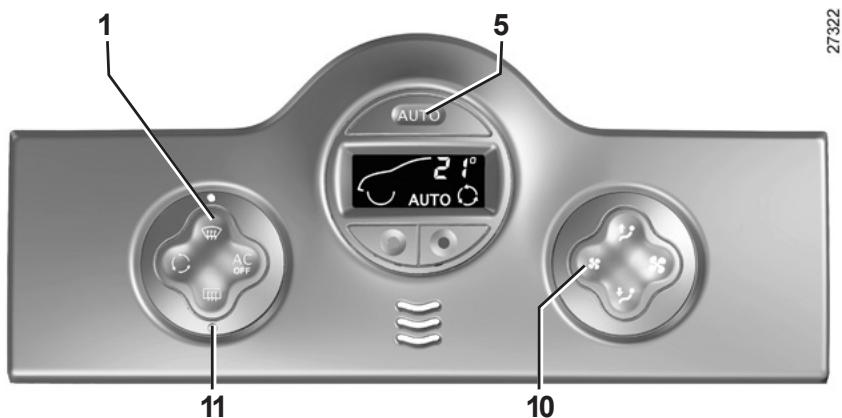

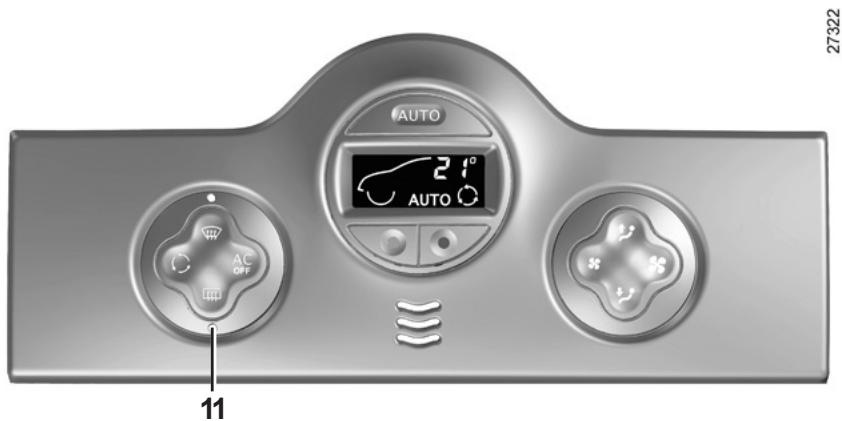

1 11 - Dégivrage de la lunette arrière et des rétroviseurs dégivrants.

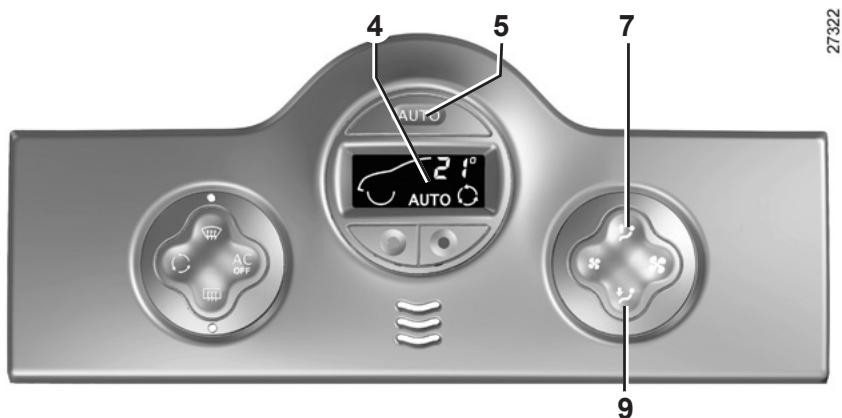

5 - Mise en service du mode automatique.
– appuyez sur la touche 3 pour diminuer la température. Nota : les réglages extrêmes « 15 °C » et « 27 °C » permettent au système de produire un maximum de froid ou un maximum de chaleur quelles que soient les conditions ambiantes.
Appuyez sur la touche 5. Le témoin de fonctionnement AUTO s’allume. La climatisation automatique est un système garantissant (à l’exception des cas d’utilisations extrêmes) le confort ambiant dans l’habitacle et le maintien d’un bon niveau de visibilité tout en optimisant la consommation. C’est le mode d’utilisation conseillé.
– la vitesse de ventilation ; – la répartition d’air ; – la gestion du recyclage d’air ; – la mise en route ou l’arrêt du conditionnement d’air ; – la température de l’air.
AUTO allumé dans l’afficheur), toutes les fonctions de la climatisation sont contrôlées par le système. Lorsque vous modifiez certaines fonctions, le témoin AUTO s’éteint. Seule la fonction modifiée n’est plus contrôlée par le système.
confort. Lors du démarrage du véhicule, le fait d’augmenter ou de diminuer la valeur affichée ne permet en aucun cas d’atteindre plus rapidement le niveau de confort. Le système optimise toujours la descente ou la montée en température (la ventilation ne démarre pas instantanément en vitesse maximale : elle augmente progressivement) cela peut durer de quelques secondes à plusieurs minutes. D’une façon générale, sauf gêne particulière, les aérateurs de planche de bord doivent rester constamment ouverts.
En effet, le système de climatisation automatique garantit (à l’exception des cas d’utilisation extrêmes) le confort ambiant dans l’habitacle et le maintien d’un bon niveau de visibilité tout en optimisant la consommation. Les possibilités de modifications sont décrites en pages suivantes. Revenez en mode automatique dès que possible.
Il y a cinq combinaisons possibles de répartition d’air, obtenues par appuis successifs sur les touches 7 et 9. Les flèches situées dans l’afficheur 4 vous informent du choix retenu :
÷ Le choix manuel de la répartition d’air éteint le témoin de fonctionnement sur l’afficheur 4 (mode automatique) mais seule la répartition d’air n’est plus contrôlée automatiquement par le système. Pour revenir en mode automatique, appuyez sur la touche 5.
Nota : la fonction « voir clair » entraîne automatiquement le fonctionnement de l’air conditionné. Pour revenir en mode automatique, appuyez sur la touche 5.
AUTO de l’afficheur 4 s’éteint. En mode automatique, la ventilation peut ne pas démarrer en vitesse maximale suivant l’ambiance extérieure : elle augmente jusqu’à ce que la température du moteur soit suffisante pour permettre de réchauffer l’air de l’habitacle. Cela peut durer de quelques secondes à plusieurs minutes.
électrique rapide de la lunette arrière et, suivant véhicule, des rétroviseurs électriques dégivrants.
– soit sur la touche 5 (le témoin AUTO s’allume sur l’afficheur).
Elle impose la mise en service automatique du conditionnement d’air, du dégivrage de la lunette arrière et la suppression du recyclage d’air. Appuyez sur le bouton 11, si vous ne désirez pas la mise en route de la lunette arrière dégivrante.

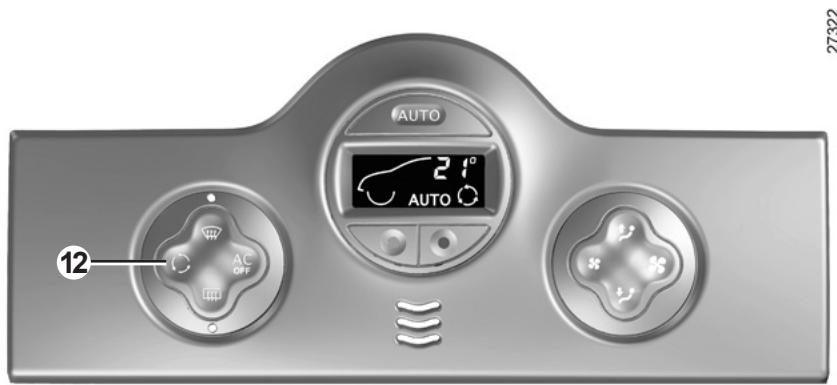

Pendant le recyclage, l’air est pris dans l’habitacle et il est recyclé sans admission d’air extérieur. Le recyclage d’air permet de s’isoler de l’ambiance extérieure (circulation en zone polluée…).
Il est donc conseillé de repasser en fonctionnement normal (air extérieur ou recyclage automatique) en appuyant à nouveau sur la touche 12 dès que le recyclage d’air n’est plus nécessaire.

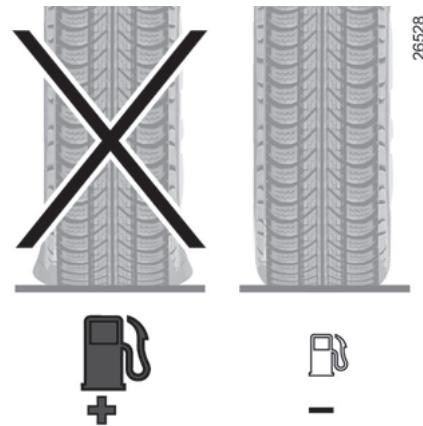

Conseils pour minimiser la consommation et donc aider à préserver l’environnement Roulez aérateurs ouverts et vitres fermées.
D’une manière générale, en cas d’anomalie de fonctionnement, consultez un Représentant de la marque. – Baisse d’efficacité au niveau du dégivrage, du désembuage ou de l’air conditionné. Cela peut provenir de l’encrassement de la cartouche du filtre habitacle. – Non production d’air froid. Vérifiez le bon positionnement des commandes et le bon état des fusibles. Sinon, arrêtez le fonctionnement.
Remarque Entretien Consultez le document d’entretien de votre véhicule pour connaître les périodicités de contrôle.
Après l’utilisation prolongée de l’air conditionné, il est normal de constater une présence d’eau provenant de la condensation sous le véhicule.

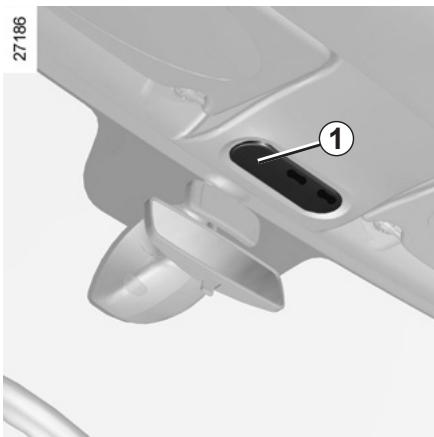

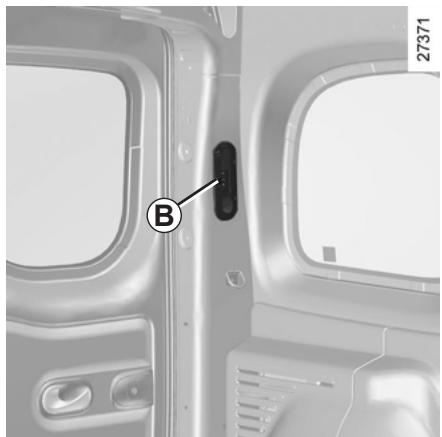

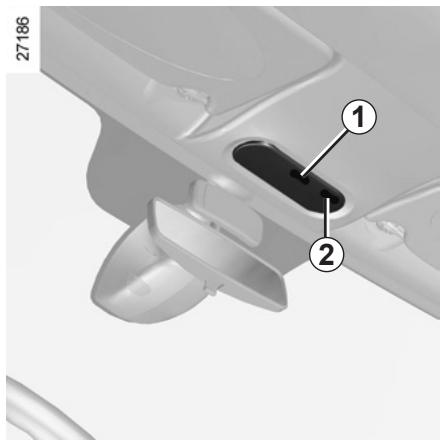

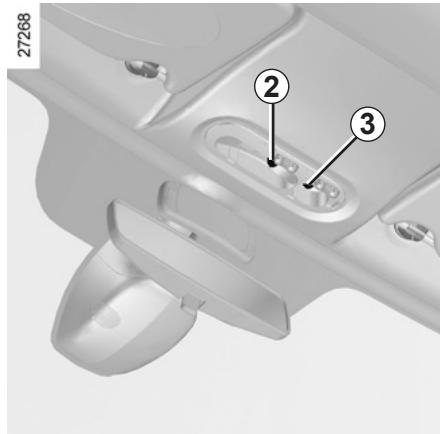

– un éclairage permanent ; – un éclairage commandé par l’ouverture de la porte latérale coulissante. Il s’éteint lorsque la porte concernée est correctement fermée ; – une extinction immédiate.

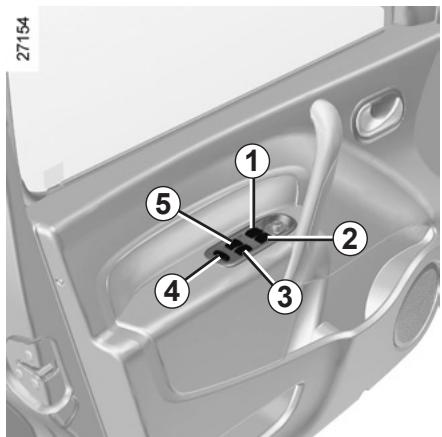

Agissez sur le contacteur : – 1 pour le côté conducteur ; – 2 pour le côté passager avant ; – 3 et 5 pour les passagers arrière.

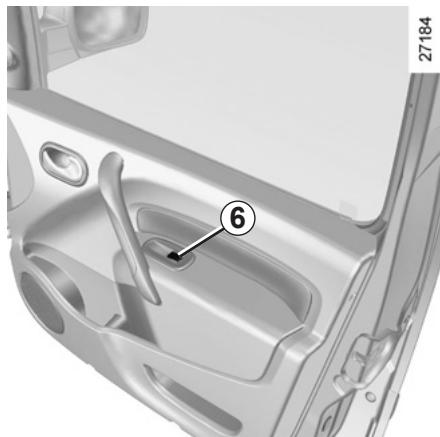

Suivant véhicule, le conducteur peut interdire le fonctionnement des lève-vitres arrière en appuyant sur le contacteur 4. Responsabilité du conducteur Ne quittez jamais votre véhicule, télécommande à l’intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d’autres personnes en démarrant le véhicule, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes. En cas de coincement d’une partie du corps, inversez aussitôt le sens de la course de la vitre en appuyant sur le contacteur concerné. Risque de blessures graves.

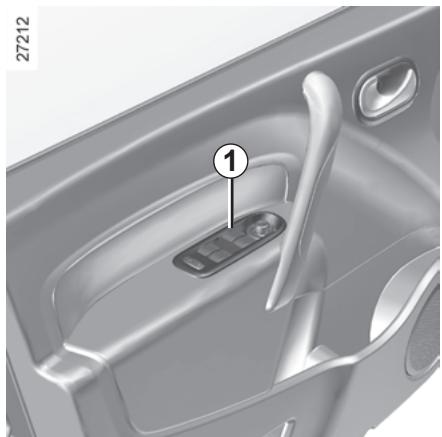

Appuyez brièvement sur le contacteur 1 : la vitre s’abaisse complètement. Une action sur le contacteur durant le fonctionnement arrête la descente de la vitre. Évitez de poser un objet en appui sur une vitre entre-ouverte : risque d’endommagement du lève-vitre. 3.20
Appuyez sur la palette 2 et basculez simultanément la poignée 1 jusqu’au nouveau blocage.
– Véhicule avec barres de toit De manière générale, lorsque le toit est chargé, il est déconseillé de manœuvrer le toit ouvrant. Avant de manipuler le toit ouvrant, vérifiez les objets et/ou accessoires (porte-vélos, coffre de toit…) montés sur les barres de toit : ils doivent être bien disposés et arrimés et leur encombrement ne doit pas empêcher le bon fonctionnement du toit ouvrant. Adressez-vous à votre Représentant de la marque, pour connaître les adaptations possibles.
(suivant véhicule). Elles sont prévues pour le branchement d’accessoires agréés par les Services techniques de la marque et dont la puissance ne doit pas dépasser 120 Watts (tension 12 V).

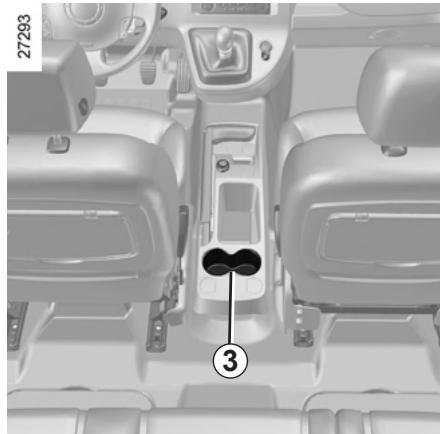

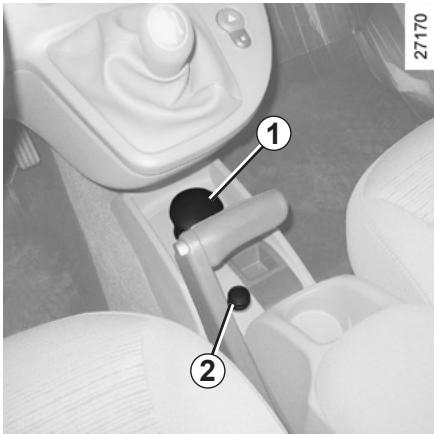

Pour le vider, tirez sur l’ensemble. Le cendrier sort de son logement.
Si votre véhicule n’est pas équipé d’un allume-cigares et d’un cendrier, vous pouvez vous les procurer chez un Représentant de la marque. 3.22
Risque d’incendie. Lorsque le véhicule en est équipé, cette prise permet de connecter un équipement nomade audio.

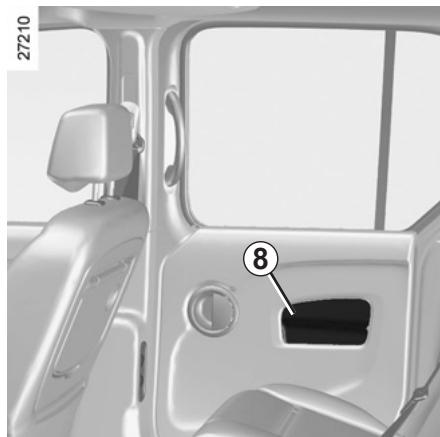

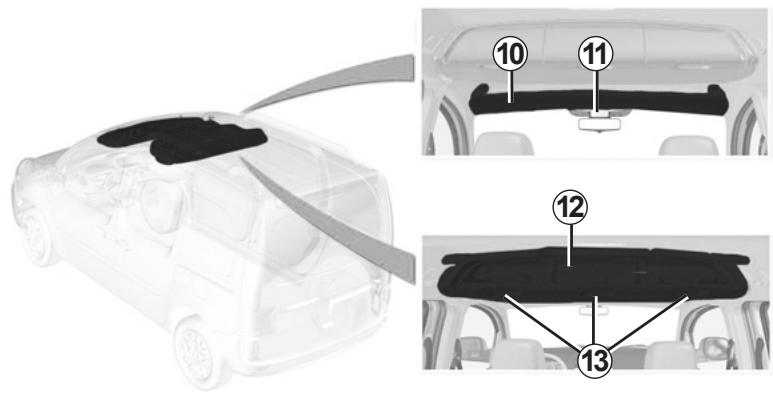

Vide-poches de console centrale 4 Pour l’ouvrir, levez le couvercle 5. Vous pouvez y loger une bouteille de 1,5 litre.
Risque de brûlures si le liquide est chaud et/ou d’écoulement. 3.23
Elle peut accueillir des tickets d’autoroute, des cartes…
à ce qu’aucun objet (bouteille d’eau, boîte à outils, ...) ne vienne empêcher son bon verrouillage.
Repositionnez les appuis-tête.
3.28 Placez toujours les objets transportés de façon à ce que leur plus grande dimension soit en appui contre :

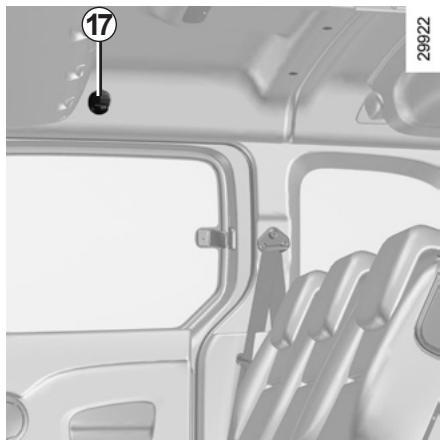

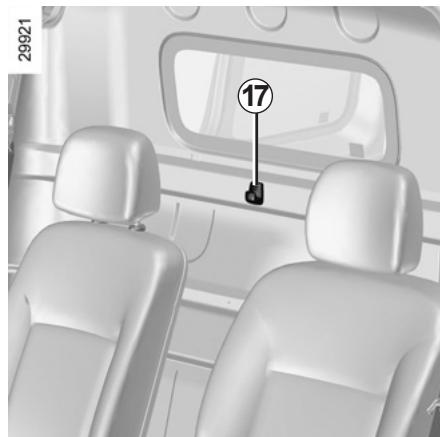

Utilisez, lorsque le véhicule en est équipé, les points d’arrimage situés sur le plancher du coffre. Le chargement doit être fait de manière à ce qu’aucun objet ne puisse être projeté en avant sur les occupants lors d’un freinage brusque. Bouclez les ceintures de sécurité des places arrière même lorsqu’il n’y a pas d’occupant.
Il est conseillé de garder cette notice avec les autres documents de bord.
Dans tous les cas, veillez à respecter les lois locales. 3.31

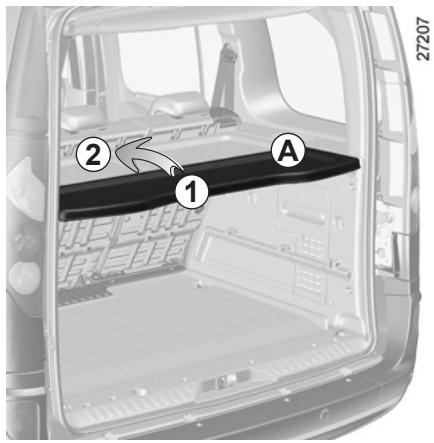

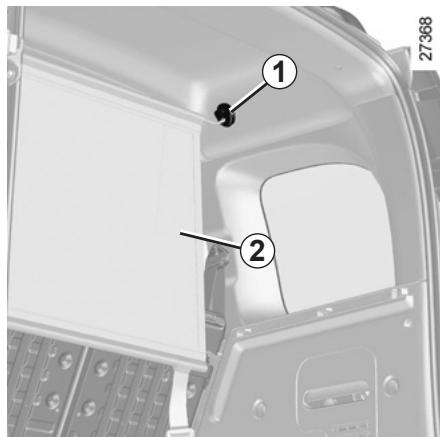

Dans les deux cas, vous pouvez rabattre la partie 1 sur la partie 2 en la levant comme indiqué par la flèche.

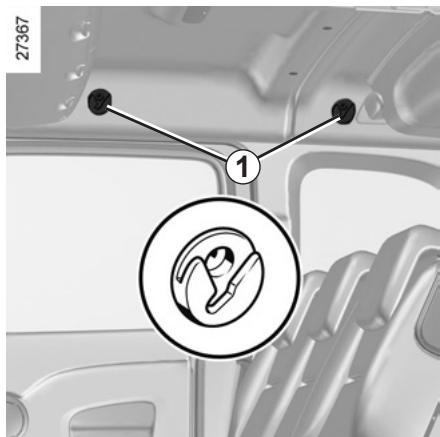

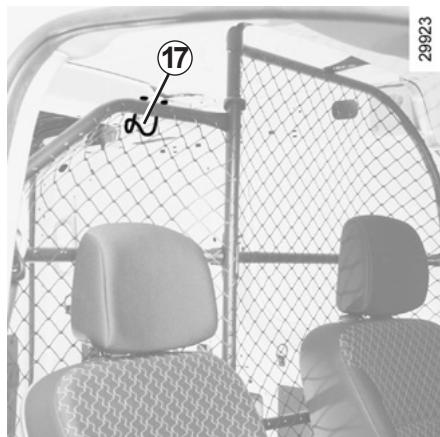

Il peut être fixé derrière les sièges avant ou derrière la banquette arrière. Les crochets 1 peuvent également servir de porte-habits.
Risques de blessures

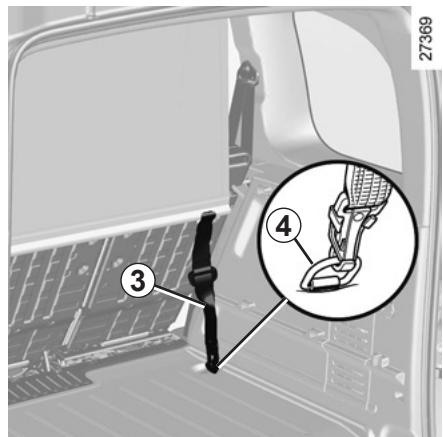

3 – partie basse : accrochez les sangles 3 dans les anneaux d’arrimage 4 sur le plancher. Veillez à ce que les deux fourches du crochet inférieur soient en prise ; – tendez le filet par l’intermédiaire des boîtiers de mise en tension.
éléments (ex : filet de séparation de bagages + charge dans le coffre ou siège enfant + charge dans le coffre).
– Assurez-vous de leur bon verrouillage.

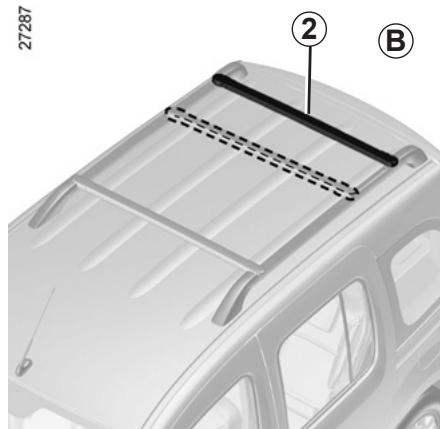

(80 kg sur les 2 barres de toit) 3.34
Assurez-vous du bon verrouillage des deux barres.
Risque de blessures.

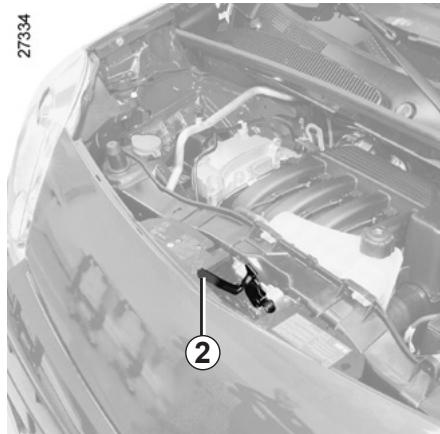

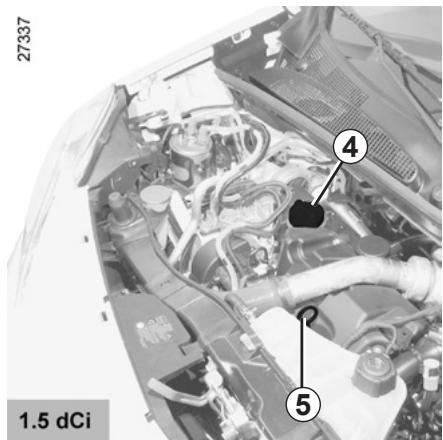

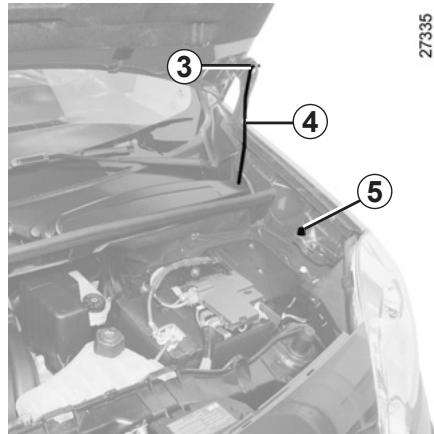

Levez le capot jusqu’en haut puis dégrafez la béquille 4 de sa fixation 5 et, pour votre sécurité, placez-la impérativement dans l’emplacement 3. Assurez-vous de son bon verrouillage.
Dégagez la béquille 4 et replacez-la dans sa fixation 5. Abaissez le capot et lâchez-le lorsqu’il est à 20 cm de la position fermée. Il se verrouille de lui-même par l’effet de son poids. S’assurer du bon verrouillage du capot. S’assurer que rien ne vient gêner l’ancrage de verrouillage (gravier, chiffon…).
En effet, ceux-ci peuvent endommager le moteur ou entraîner un incendie. 4.3
Un moteur consomme de l’huile pour le graissage et le refroidissement des pièces en mouvement et il est normal de faire un appoint d’huile entre deux vidanges. Représentant de la marque. Périodicité : vérifiez périodiquement votre niveau d’huile et, en tout cas, avant chaque grand voyage sous peine de risquer de détériorer votre moteur.
La lecture doit être faite sur sol horizontal et après un arrêt prolongé du moteur. Pour connaître le niveau d’huile exact et s’assurer que le niveau maximum n’est pas dépassé (risque d’endommagement du moteur), il est impératif d’utiliser la jauge. Reportezvous en pages suivantes. L’afficheur au tableau de bord alerte uniquement lorsque le niveau d’huile est au minimum.
Le message « niveau d’huile à réajuster » ou « oïl » et le témoin © s’allument au tableau de bord. Refaites impérativement le niveau le plus tôt possible.
Si le niveau maxi est dépassé ne démarrez pas votre véhicule et faites appel à un Représentant de la marque. Afin d’éviter les éclaboussures, nous vous conseillons d’utiliser un entonnoir lors de l’appoint/remplissage d’huile.
Moteur à l’arrêt : – sortez la jauge et essuyez-la avec un chiffon propre et non pelucheux ; – enfoncez la jauge jusqu’en butée ; – sortez la jauge de nouveau ; – lisez le niveau : il ne doit jamais descendre en dessous du « mini » A ni dépasser le « maxi » B.
Il ne faut en aucun cas dépasser le niveau maximum de remplissage B : risque d’endommagement du moteur et du catalyseur.
Représentant de la marque.
Risque de blessures. 4.5
Ne dépassez pas le niveau « maxi » et n’oubliez pas de remettre le bouchon 4 et la jauge 5. 4.6
Risque de blessures.
Si vous souhaitez vérifier par vousmême l’état de l’usure des disques et des tambours procurez-vous le document expliquant la méthode de contrôle disponible dans le réseau de la marque ou sur le site internet du constructeur.
Périodicité de remplacement Reportez-vous au document d’entretien de votre véhicule.
Il est à contrôler souvent et, en tout cas, chaque fois que vous sentez une différence même légère de l’efficacité de freinage. Le contrôle du niveau se fait moteur à l’arrêt et sur sol horizontal.
répétée du niveau, consultez un Représentant de la marque.
Risque de blessures.
Périodicité de remplacement
Vérifiez votre niveau de liquide refroidissement régulièrement moteur est susceptible de subir graves détériorations par manque liquide de refroidissement).
Services Techniques qui vous assurent : – une protection antigel ; – une protection anticorrosion du circuit de refroidissement.

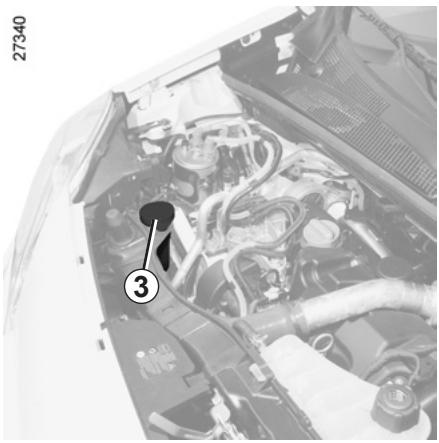

Le niveau à froid doit se situer entre les repères « MINI » et « MAXI » indiqués sur le bocal de liquide de refroidissement 2. Complétez ce niveau à froid avant qu’il n’atteigne le repère « MINI ». Le contrôle du niveau se fait moteur à l’arrêt et sur sol horizontal. Aucune intervention ne doit être effectuée sur le circuit de refroidissement lorsque le moteur est chaud. Risque de brûlures.
répétée du niveau, consultez un Représentant de la marque. 4.9
Produit lave-vitres (produit antigel en hiver). Risque de blessures.
Le remplacement des éléments filtrants (filtre à air, filtre habitacle, filtre à gazole...) est prévu dans les opérations d’entretien de votre véhicule. Périodicité de remplacement des éléments filtrants : reportez-vous au document d’entretien de votre véhicule.
incandescent et toute étincelle éloignés des éléments de la batterie : risque d’explosion.
Contact coupé, certains consommateurs peuvent être coupés (feux de croisement, radio, ventilation...). Au tableau de bord, la coupure s’accompagne des messages « mode économie batterie » ou « éco. batt. ». Lorsque le niveau devient critique, le message « batterie faible démarrer moteur » s’affiche. L’état de charge de la batterie peut diminuer surtout si vous utilisez votre véhicule : – sur de petits parcours ; – en roulage urbain ; – lorsque la température baisse... ; – véhicule arrêté, moteur coupé.

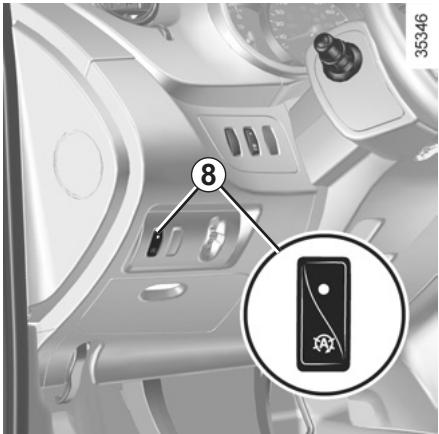

Représentant de la marque. Véhicule équipé de la fonction Stop and Start À la suite d’un remplacement de batterie, vous devrez réinitialiser la fonction. Pour réinitialiser la fonction exercez un appui long sur le contacteur d’activation, désactivation du Stop and Start 8 jusqu’à entendre un signal sonore.
Représentant de la marque.
Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques froids, il faut majorer les pressions indiquées de 0,2 à 0,3 bar (ou 3 PSI). Il est impératif de ne jamais dégonfler un pneumatique chaud. B : pression de gonflage des pneumatiques avant lors de roulage hors autoroute, ou si moins de 4 personnes occupent le véhicule.
Elles sont spécifiques au véhicule parmi les dimensions suivantes : – 185/70 R 14 88 T ; – 195/65 R 15 91 T ; – 195/65 R 15 95 T ; Reportez-vous au paragraphe « Pneumatiques » en chapitre 5 pour connaître les conditions d’entretien et, suivant les versions, les conditions de monte de chaînes du véhicule. Particularité Pour les véhicules utilisés à pleine charge (Masse Maxi Autorisée en Charge) et tractant une remorque. La vitesse maximale doit être limitée à 100 km/h (80 km/h pour les versions fourgons) et la pression des pneumatiques augmentée de 0,2 bar.
Un véhicule bien entretenu permet de le conserver plus longtemps. Il est donc conseillé d’entretenir l’extérieur du véhicule régulièrement. Votre véhicule bénéficie des techniques anticorrosion performantes. Il n’en demeure pas moins soumis à l’action de différents paramètres. Agents atmosphériques corrosifs – pollution atmosphérique (villes et zones industrielles), – salinité de l’atmosphère (zones maritimes surtout par temps chaud), – conditions climatiques saisonnières et hygrométriques (sel répandu sur la chaussée en hiver, eau de nettoyage des rues…). Incidents de circulation Actions abrasives Poussière atmosphérique, sable, boue, gravillons projetés par d’autres véhicules… Un minimum de précautions s’impose pour vous assurer contre ces risques.
– la boue qui forme des amalgames humides dans les passages de roue et le dessous de caisse ; – la fiente d’oiseaux qui produit une réaction chimique avec la peinture amenant à une action décolorante rapide pouvant aller jusqu’au décollement de la peinture ; Il est impératif de laver immédiatement le véhicule pour enlever ces taches, car il sera impossible de les faire disparaître par un lustrage ; – le sel, surtout dans les passages de roues et le dessous de caisse, après roulage dans des régions où des fondants chimiques ont été répandus.
(ex. : pare-chocs) à l’aide d’appareils de nettoyage haute pression ou de pulvérisations de produits non homologués par nos services techniques. Cela pourrait provoquer des risques d’oxydation ou de mauvais fonctionnement.
Laisser s’accumuler les souillures extérieures. Laisser la rouille se développer à partir de blessures accidentelles. Enlever des taches avec des solvants, non sélectionnés par nos services, qui peuvent attaquer la peinture. Rouler dans la neige et la boue sans laver le véhicule, particulièrement les passages de roues et le dessous de caisse.
Respectez les lois locales en ce qui concerne le lavage des véhicules (ex. : ne pas laver son véhicule sur la voie publique). Respectez l’espacement des véhicules en cas de roulage sur route gravillonnée pour éviter de blesser votre peinture. Effectuez ou faites effectuer rapidement les retouches en cas de blessure de la peinture pour éviter la propagation de la corrosion. N’oubliez pas les visites périodiques, dans le cas où votre véhicule bénéficie d’une garantie anticorrosion. Reportezvous au document d’entretien. Au cas où il a été nécessaire de nettoyer des éléments mécaniques, charnières… Il est impératif de les protéger de nouveau par pulvérisation de produits homologués par nos Services Techniques.
Déposez le fouet d’antenne radio si le véhicule en possède un. Pensez à retirer l’adhésif et remettre l’antenne une fois le lavage terminé.
– utiliser des produits à base de cire (lustrage) ; – frotter de manière intensive ; – passer le véhicule sous un portique de lavage ; – laver le véhicule avec un appareil à haute pression ; – coller des autocollants sur la peinture (risque de marquage). Ce qu’il faut faire Lavez à l’eau abondamment, et à la main, le véhicule à l’aide d’un chiffon doux, d’une éponge douce...
Les projecteurs étant équipés de «glaces» plastiques, utilisez un chiffon doux ou du coton. Si cela est insuffisant, imbibez-le légèrement d’eau savonneuse puis rincez toujours avec un chiffon doux ou coton. Terminez en essuyant délicatement avec un chiffon sec doux. L’emploi de produits à base d’alcool est à proscrire.
Un véhicule bien entretenu permet de le conserver plus longtemps. Il est donc conseillé d’entretenir l’intérieur du véhicule régulièrement.
Quelle que soit la nature de la tâche, utilisez de l’eau savonneuse froide (éventuellement tiède) à base de savon naturel. L’emploi de détergents (liquide pour vaisselle, produit en poudre, produits à base d’alcool...) est à proscrire.
Utilisez soit les produits sélectionnés par nos services techniques (Boutique de la marque) soit de l’eau tiède savonneuse avec une éponge et séchez avec un chiffon sec. L’emploi de détergents ou teinture est à proscrire.
Dépoussiérez régulièrement les textiles. Tâche liquide Particularité des bonbons, chewinggums Posez un glaçon sur la tâche afin de la cristalliser puis procédez comme indiqué pour une tâche solide.
Démontage/remontage d’équipements amovibles montés d’origine dans le véhicule Si vous devez retirer des équipements amovibles pour nettoyer l’habitacle (par exemple des surtapis), veillez toujours à les réinstaller correctement et du bon côté (le surtapis conducteur doit être remonté coté conducteur...) et de les maintenir par les éléments livrés avec l’équipement (par exemple, le surtapis conducteur doit toujours être maintenu à l’aide d’éléments de fixation préinstallés).
Il est fortement déconseillé de positionner des objets au niveau des aérateurs tels que désodorisant, parfum… qui pourraient endommager l’habillage de la planche de bord.
Il est fortement déconseillé d’utiliser un appareil de nettoyage haute pression ou de pulvérisation à l’intérieur de l’habitacle : sans précaution d’usage, cela pourrait nuire, entre autres, au bon fonctionnement des composants électriques ou électroniques présents dans le véhicule.

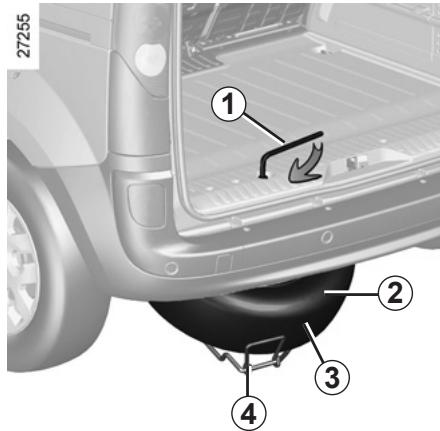

– Ouvrez la porte du coffre. – Desserrez l’écrou avec la clé de roue 1.
– Dégagez la roue de secours.
été conservée pendant de nombreuses années, faites vérifier par votre garagiste qu’elle reste appropriée et peut être utilisée sans danger.
– Veillez à bien repositionner la roue dans le berceau, valve vers le bas. – Raccrochez le berceau en vous aidant de la poignée 3 et revissez l’écrou à l’aide de la clé 1 pour remonter l’ensemble. – Assurez-vous de son bon verrouillage.

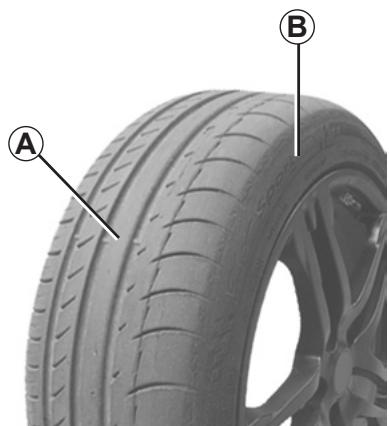

équipé d’origine de ce kit.
véhicule, ou tout autre objet gonflable (bouée, bateau…).
(ou crevés) peut nuire à la sécurité et s’avérer être non réparable. Cette réparation est temporaire
Assurez-vous aussi que votre jante est en bon état. Ne retirez pas le corps étranger à l’origine de la crevaison si celui-ci est toujours dans le pneumatique.
(et réparé si cela est possible) par un spécialiste dans les plus brefs délais. Lors du remplacement d’un pneumatique réparé à l’aide de ce kit, vous devez en avertir le spécialiste. Lors du roulage, une vibration peut être ressentie du fait de la présence du produit dans le pneumatique.
Ne laissez pas le kit de réparation à la portée des enfants. Ne jetez pas la bouteille vide dans la nature. Remettez-la à votre Repré sentant de la marque ou à un organisme chargé de sa récupération. La bouteille a une durée de vie limitée indiquée sur son étiquette. Vérifiez la date de péremption. Rendez-vous chez un Représentant de la marque pour remplacer le tuyau de gonflage et la bouteille de produit de réparation.

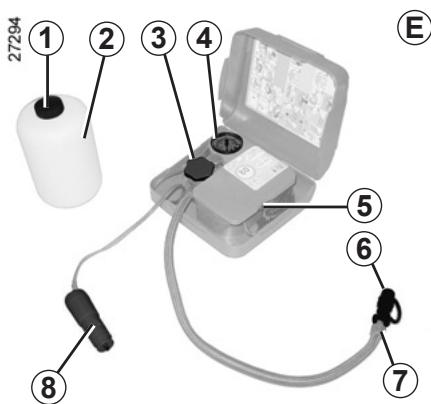

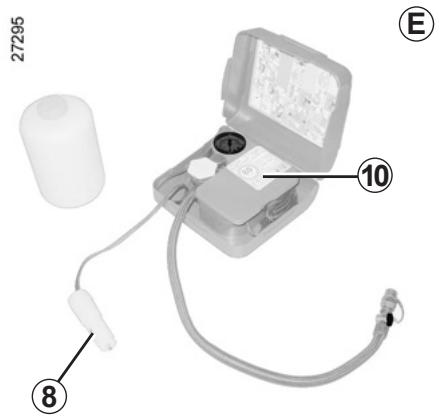

– appuyez sur l’interrupteur 5 pour gonfler le pneumatique à la pression préconisée (reportez-vous à l’étiquette collée sur le chant de porte conducteur) ; – après 5 minutes maximum, arrêtez le gonflage pour lire la pression (sur le manomètre 4) ; Nota : pendant que la bouteille se vide (environ 30 secondes), le manomètre 4 indique brièvement une pression jusqu’à 6 bars, ensuite la pression chute. – ajustez la pression : pour l’augmenter, continuez le gonflage avec le kit, pour la diminuer, tournez le bouton 7 situé sur l’embout de gonflage. Si une pression mini de 1,8 bar n’est pas atteinte après 15 minutes, la réparation n’est pas possible, ne prenez pas la route, faites appel à un Représentant de la marque.
– rangez le kit ; – à la fin de la première opération de gonflage le pneu fuira toujours, il est impératif de réaliser un roulage pour colmater le trou; – démarrez sans délai et roulez entre 20 et 60 km/h de manière a répartir le produit uniformément dans le pneu et après 3 kilomètres de roulage, arrêter vous pour contrôler la pression; – si la pression est supérieure à 1,3 bar mais inférieure à celle préconisée réajustez-la (reportez-vous à l’étiquette collée sur le chant de porte conducteur), sinon faites appel à un Représentant de la marque : la réparation n’est pas possible. Nota : après utilisation du kit de gonflage, pensez à vous rendre chez un Représentant de la marque pour remplacer le tuyau de gonflage et la bouteille de produit de réparation.
15 minutes consécutives.
Ayez toujours des bouchons de valve identiques à ceux d’origine et entièrement vissés.
De plus, réduisez votre vitesse et, dans tous les cas, ne dépassez pas 80 km/h. L’étiquette que vous devrez coller sur un emplacement visible sur la planche de bord vous le rappelle.Suivant pays ou législation locale, un pneumatique réparé à l’aide du kit de gonflage des pneumatiques devra être remplacé.

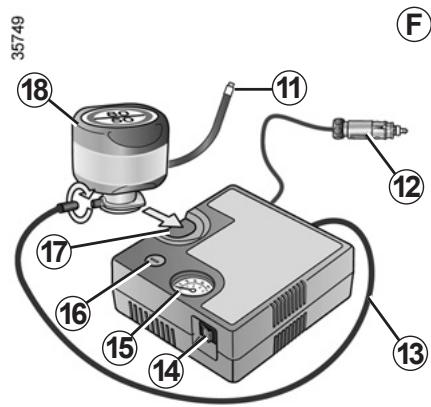

– branchez le tuyau 13 du compresseur à l’arrivée de la bouteille 18 ; – suivant véhicule, connectez ou vissez la bouteille 18 sur le compresseur au niveau de l’empreinte 17 de bouteille ;
Nota : pendant que la bouteille se vide (environ 30 secondes), le manomètre 15 indique brièvement une pression jusqu’à 6 bars, ensuite la pression chute. – ajustez la pression : pour l’augmenter, continuez le gonflage avec le kit, pour la diminuer, appuyez sur le bouton 16. Avant d’utiliser le kit, garez le véhicule de façon à être suffisamment éloigné de la zone de circulation, enclenchez le signal de détresse et serrez le frein à main, faites descendre tous les occupants du véhicule et tenez-les éloignés de la zone de circulation. En cas de stationnement sur le bas côté de la chaussée, vous devez avertir les autres usagers de la route de la présence de votre véhicule au moyen d’un triangle de présignalisation ou autres dispositifs prescrits par la législation locale du pays où vous vous trouvez.
F 11 Aucun objet ne doit se trouver aux pieds du conducteur : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation.

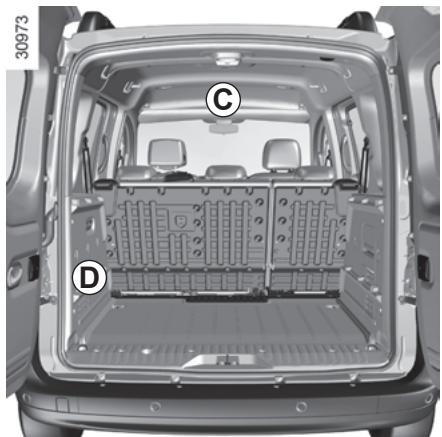

– Collez l’étiquette de préconisation de conduite sur un emplacement visible par le conducteur sur la planche de bord. – Rangez le kit. – À la fin de la première opération de gonflage, le pneu fuira toujours, il est impératif de réaliser un roulage pour colmater le trou. – Démarrez sans délai et roulez entre 20 et 60 km/h de manière à répartir le produit uniformément dans le pneu et après 3 kilomètres de roulage, arrêtez-vous pour contrôler la pression. – Si la pression est supérieure à 1,3 bar, mais inférieure à celle préconisée, réajustez-la (reportez-vous à l’étiquette collée sur le chant de porte conducteur), sinon faites appel à un Représentant de la marque : la réparation n’est pas possible.
Le kit ne doit pas fonctionner plus de 15 minutes consécutives.
Ayez toujours des bouchons de valve identiques à ceux d’origine et entièrement vissés.
De plus, réduisez votre vitesse et, dans tous les cas, ne dépassez pas 80 km/h. L’étiquette que vous devrez coller sur un emplacement visible sur la planche de bord vous le rappelle. Suivant pays ou législation locale, un pneumatique réparé à l’aide du kit de gonflage des pneumatiques devra être remplacé.

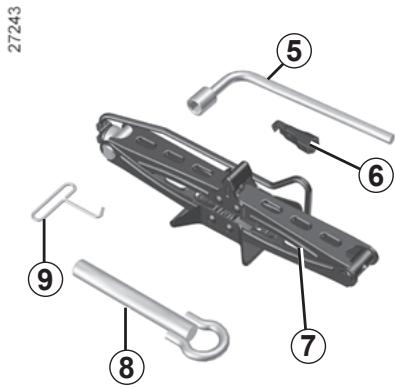

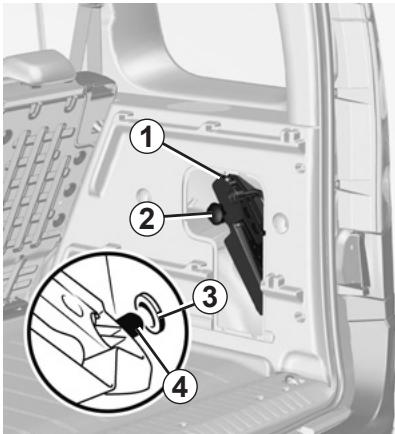

1 Pour repositionner le bloc outils Positionnez le pion 4 du bloc outils dans le logement 3. Veillez à ce que le bloc soit bien positionné de manière à pouvoir visser la molette 2.
8 Après utilisation, repositionnez la sangle en veillant à ce qu’elle maintienne l’ensemble des éléments du bloc outils. Clé de roue 5 Pour dévisser les vis de roue et l’écrou du berceau de la roue de secours. Guide vis 6 (suivant véhicule) Pour terminer de dévisser ou commencer à revisser les vis de roue.
Ne laissez jamais les outils pêle-mêle dans le véhicule : risque de projections lors d’un freinage. Après utilisation, veillez à bien clipper les outils dans le bloc-outils puis positionnez-le correctement dans son logement : risque de blessures. Lorsque des vis de roue sont livrées dans le bloc outils, utilisez ces vis exclusivement pour la roue de secours : reportez-vous à l’étiquette située sur la roue de secours. Le cric est destiné au changement de roue. En aucun cas, il ne doit être utilisé pour procéder à une réparation ou pour accéder au-dessous du véhicule.
(si nécessaire, interposez un support solide sous la semelle du cric). Serrez le frein de parking et engagez une vitesse (première ou marche arrière ou en position P pour les boîtes de vitesses automatiques). Faites descendre tous les occupants du véhicule et tenez-les éloignés de la zone de circulation.
Commencez à déployer le cric 4 à la main en tournant la manivelle. Placez convenablement la tête du cric sur le support tôle 1 le plus proche de la roue concernée, et suivant véhicule, à l’endroit repéré par un triangle. Si le sol est mou, interposez une planchette sous la semelle.
équipé du cric, de la clé de roue…, vous pouvez vous en procurer chez un Représentant de la marque.
à remplacer soit à 3 centimètres maximum du sol.

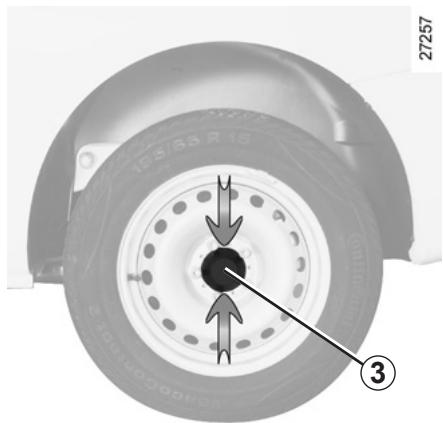

Démontez les vis et retirez la roue. Pour les véhicules équipés de jantes aluminium, utilisez le guide vis situé dans le bloc outils pour finir de dévisser et commencer à revisser les vis. Mettez la roue de secours en place sur le moyeu central et tournez-la pour faire coïncider les trous de fixation de la roue et du moyeu. Serrez les vis et descendez le cric. Lorsque des vis sont livrées avec la roue de secours, utilisez ces vis exclusivement pour la roue de secours. Serrez les vis en vous assurant du bon placage de la roue sur son moyeu et dévissez le cric. Roues au sol, serrez les vis fortement et faites contrôler le serrage le plus rapidement possible (couple de serrage 110 N.m).
Si vous utilisez des vis antivol, placez ces vis au plus près de la valve (risque d’impossibilité de montage de l’enjoliveur de roue).
Un pneumatique ayant subi une crevaison doit toujours être examiné (et réparé si cela est possible) par un spécialiste.
Représentant de la marque.
état et leurs sculptures doivent présenter un relief suffisant ; les pneumatiques agréés par nos Services Techniques comportent des témoins d’usure 1 qui sont constitués de bossages- témoins incorporés dans l’épaisseur de la bande de roulement.
érodé jusqu’au niveau des bossagestémoins, ceux-ci deviennent visibles 2 : il est alors nécessaire de remplacer vos pneumatiques car la profondeur des sculptures n’est, au plus, que de 1,6 mm et ceci entraîne une mauvaise adhérence sur les routes mouillées. Un véhicule surchargé, de longs parcours sur autoroute plus particulièrement par fortes chaleurs, une conduite habituelle sur de mauvais chemins concourent à des détériorations plus rapides des pneumatiques et influent sur la sécurité.
Dans ce cas, faites vérifier leur état par un Représentant de la marque.

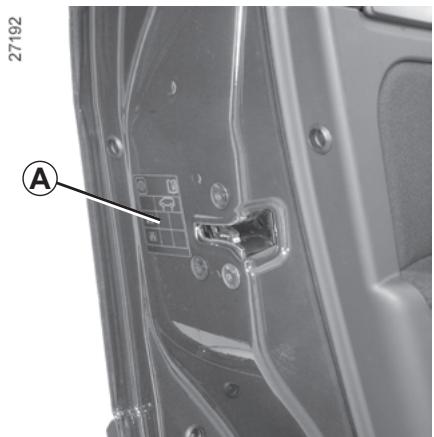

Pressions de gonflage
Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques froids, il faut majorer les pressions indiquées de 0,2 à 0,3 bar (ou 3 PSI). Il est impératif de ne jamais dégonfler un pneumatique chaud.
échauffements anormaux des pneumatiques avec toutes les conséquences que cela comporte sur le plan de la sécurité :
« Pressions de gonflage des pneumatiques »).
Une monte différente de pneumatiques peut modifier : – la conformité de votre véhicule aux réglementations en vigueur ; – son comportement en virages ; – la lourdeur de la direction ; – la monte de chaînes.
– risque d’éclatement ou de perte de la bande de roulement.
Attention, un bouchon de valve manquant ou mal vissé peut nuire à l’étan chéité des pneumatiques et provoquer des pertes de pression. Ayez toujours des bouchons de valve identiques à ceux d’origine et entièrement vissés.
Reportez-vous aux paragraphes « Roue de secours » et « Changement de roue » en chapitre 5.
Nota : nous attirons votre attention sur le fait que ces pneumatiques comportent parfois : – un sens de roulage ; – un indice de vitesse maximum qui peut être inférieur à la vitesse maximum de votre véhicule. – Pneus cloutés Ce type d’équipement n’est utilisable que durant une période limitée et déterminée par la législation locale. Il est nécessaire de respecter la vitesse imposée par la réglementation en vigueur.
à ceux montés d’origine sur votre véhicule. Les roues sont chaînables à condition d’utiliser des chaînes spécifiques. Consultez un Représentant de la marque.
Représentant de la marque qui saura vous conseiller sur le choix de l’équipement le mieux adapté à votre véhicule.

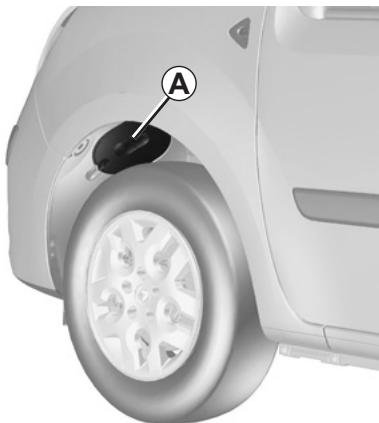

1 3 Type de lampe : H4 Utilisez impérativement des lampes anti U.V. 55W pour ne pas dégrader la glace plastique des projecteurs.
Veillez à bien repositionner la protection en caoutchouc 2 de manière à voir parfaitement les trois lamelles.

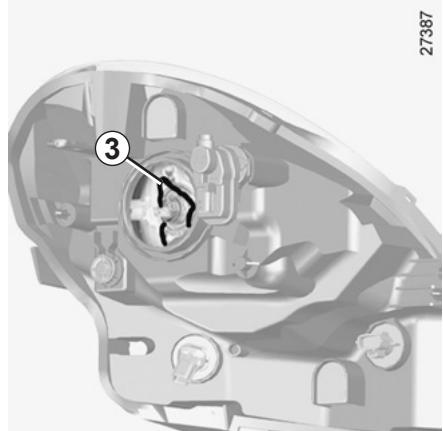

Dégrafez le ressort 3 pour sortir la lampe.
Tenez-la par son culot.
Risque de blessures.
Risque de blessures. 5.15
Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.
Risques de blessures.

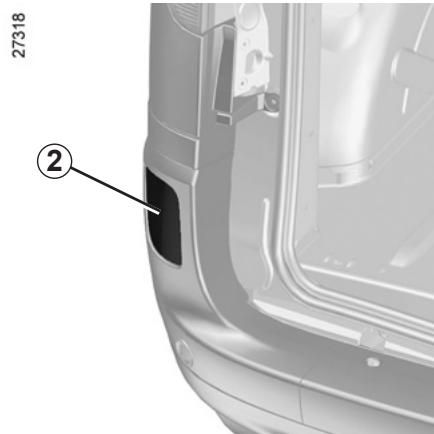

Projecteurs additionnels Si vous désirez équiper votre voiture de feux « brouillard » ou « longue portée », consultez un Représentant de la marque.

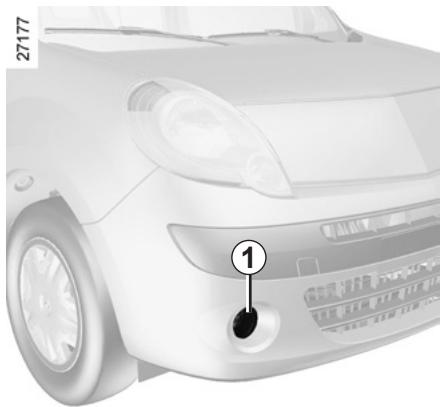

Représentant de la marque. Type de lampe : H11
Risque de blessures.

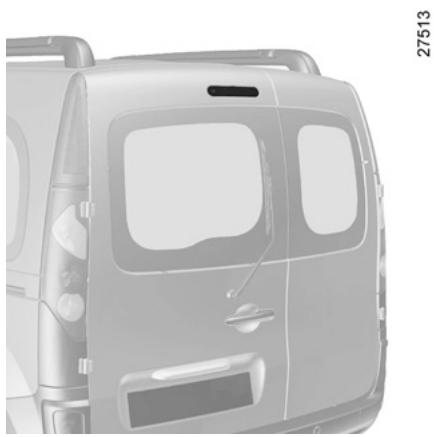

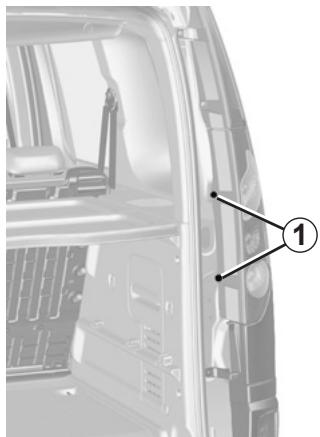

Du fait de la nécessité de démonter des pièces ou organes (bouclier arrière…), nous vous conseillons de faire remplacer vos lampes par un Représentant de la marque.
Remplacez la lampe, puis procédez en sens inverse pour remonter le feu.

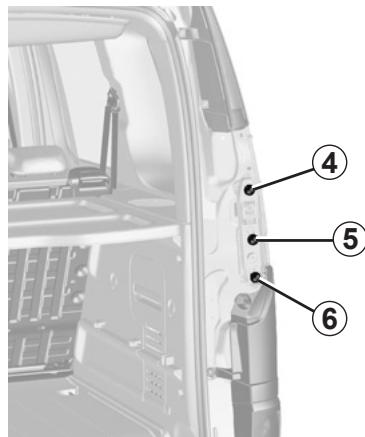

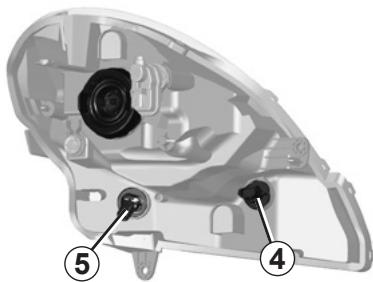

6 5 Feu de position et stop Lampe forme poire à ergots deux filaments P 21/5W. 6 Feu de recul (côté droit, ou suivant véhicule, des deux côtés) Lampe forme poire à ergots P 21W. Les lampes sont sous pression et peuvent éclater lors du remplacement. Risques de blessures.

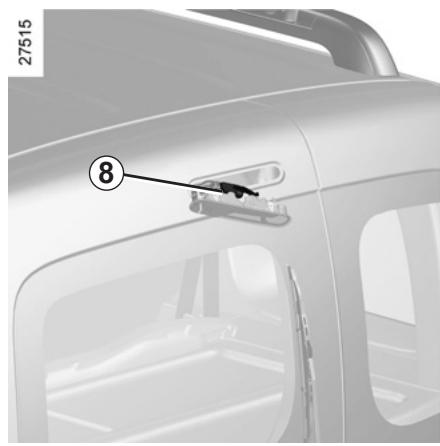

De l’extérieur, retirez le feu 8. Remplacez la lampe sans déconnecter les câblages. Type de lampe : W16W Pour le remontage, procédez dans le sens inverse. Assurez-vous du bon verrouillage des languettes.
Tirez la lampe pour la sortir de son emplacement.

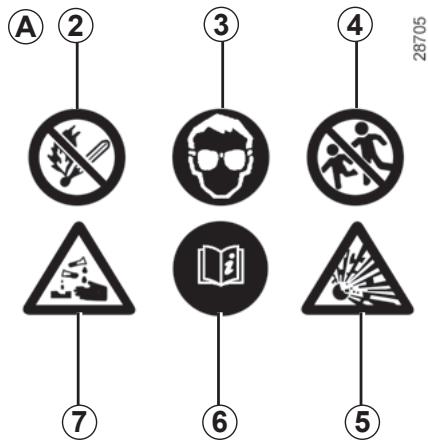

– Assurez-vous que les « consommateurs » (plafonniers, …) sont coupés avant de débrancher ou de rebrancher une batterie.
– Ne posez pas d’objet métallique sur la batterie pour ne pas créer de court-circuit entre les bornes. – Attendez au moins vingt secondes après une coupure moteur pour débrancher une batterie. – Veillez à bien rebrancher les bornes d’une batterie après remontage.
Tenez toute flamme, tout point incandescent et toute étincelle éloignés des éléments de la batterie : risque d’explosion. Lors des interventions à proximité du moteur, celui-ci peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant.

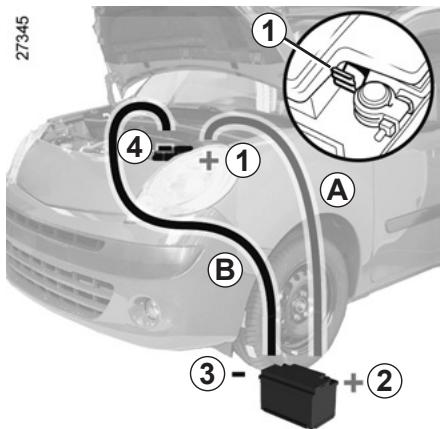

Les deux batteries doivent avoir une tension nominale identique : 12 volts. La batterie fournissant le courant doit avoir une capacité (ampèreheure, Ah) au moins égale à la batterie déchargée.
(+) 1 de la batterie déchargée, puis sur la borne (+) 2 de la batterie fournissant le courant. Fixez le câble négatif (–) B sur la borne (–) 3 de la batterie fournissant le courant puis sur la borne (–) 4 de la batterie déchargée. Vérifiez qu’il n’existe aucun contact entre les câbles A et B, et que le câble A (+) n’est pas en contact avec un élément métallique du véhicule fournissant le courant. Démarrez le moteur comme d’habitude. Dès qu’il tourne, débranchez les câbles A et B dans l’ordre inverse (43-2-1).
Représentant de la marque ou, si vous possédez déjà des câbles de démarrage, assurez-vous de leur bon état. Certaines batteries peuvent présenter des spécificités en terme de recharge, prenez conseil auprès de votre Représentant de la marque. Évitez tout risque d’étincelle qui pourrait entraîner immédiatement une explosion et procédez au chargement dans un local bien aéré. Danger de blessures graves.

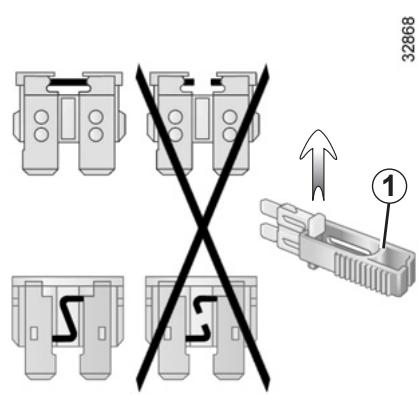

Un fusible d’ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d’incendie) en cas de consommation anormale d’un équipement.
Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.

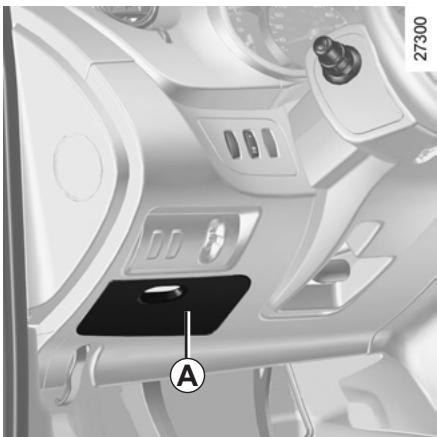

Affectation des fusibles (la présence des fusibles DEPEND DU NIVEAU D’ÉQUIPEMENT DU VÉHICULE)
– décalez le balai dans le sens de la flèche. Pour le remontage, procédez en sens inverse et assurez-vous que le balai soit bien clippé.
– ne les utilisez pas lorsque le pare-brise ou la lunette arrière sont secs ; – décollez-les du pare-brise ou de la lunette arrière lorsqu’ils n’ont pas fonctionné depuis longtemps.
B Pour le remontage, procédez en sens inverse et assurez-vous que le balai soit bien clippé.

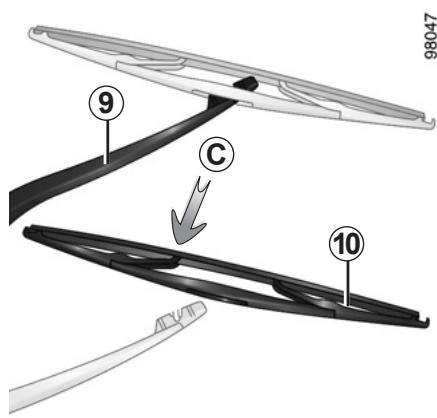

– Contact coupé, soulevez le bras d’essuie-vitre 9 ; – faites pivoter le balai 10 jusqu’à rencontrer une résistance ; – dégagez le balai en le tirant (flèche). Pour le remontage, procédez en sens inverse et assurez-vous que le balai soit bien clippé.
(risque d’échauffement du moteur). – Surveillez l’état des balais. Ils sont à changer dès que leur efficacité diminue : environ tous les ans. Durant le changement du balai, lorsque celui-ci est retiré, veillez à ne pas laisser le bras retomber sur la vitre : risque de casser la vitre.

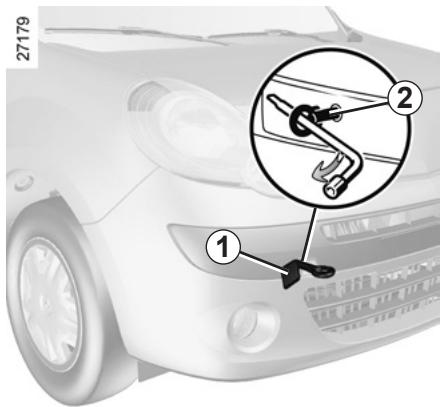

Déclippez le cache 1 ou 3. Vissez l’anneau de remorquage 2 au maximum : dans un premier temps, à la main jusqu’en butée, puis terminez en bloquant à l’aide de la clé de roue. L’anneau de remorquage 2 et la clé de roue sont situés dans le bloc outils dans le coffre (reportez-vous au paragraphe « Bloc outils » en chapitre 5).
Ne laissez jamais les outils pêle-mêle dans le véhicule : risque de projections lors d’un freinage.
être apte au freinage. – Il ne faut pas remorquer un véhicule dont l’aptitude au roulage est altérée. – Évitez les à-coups à l’accélération et au freinage qui pourraient endommager le véhicule. – Dans tous les cas, il est conseillé de ne pas dépasser 25 km/h.

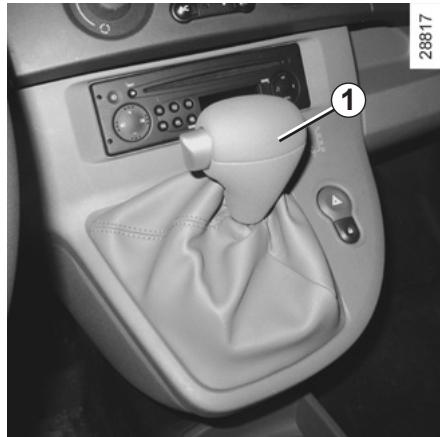

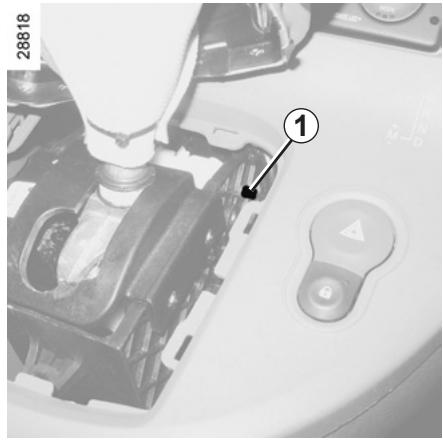

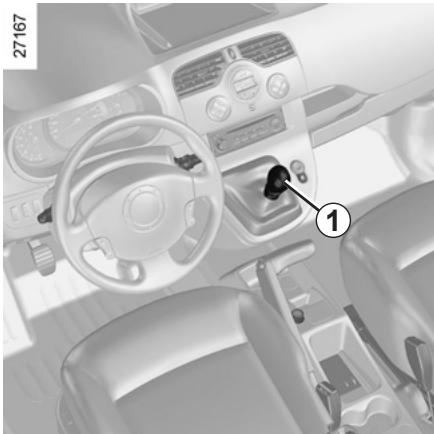

Appuyez simultanément sur le repère 1 et sur le bouton de déverrouillage situé sur le levier.
La présence et l’emplacement de ces équipements dépendent de la version du véhicule : 1 afficheur déporté (Heure, température extérieure, radio et navigation) ; 2 poste radio ; 3 commandes radio sous volant. Pour connaître leur référence, consultez un Représentant de la marque. – Toute intervention sur le circuit électrique du véhicule ou de l’autoradio ne peut être réalisée que par un Représentant de la marque : un branchement incorrect pourrait entraîner la détérioration de l’installation électrique et/ou des organes qui y sont connectés.
Toute intervention sur le circuit électrique du véhicule ne peut être réalisée que par un Représentant de la marque car un branchement incorrect pourrait entraîner la détérioration de l’installation électrique et/ou des organes qui y sont connectés. En cas de montage ultérieur d’équipement électrique assurez-vous que l’installation est bien protégée par un fusible. Faitesvous préciser l’ampérage et la localisation de ce fusible.
équipant le véhicule d’origine, il est recommandé de n’utiliser que des appareils avec antenne extérieure. Par ailleurs, nous vous rappelons la nécessité de respecter la législation en vigueur concernant l’utilisation de ces appareils.
Si vous utilisez une canne antivol, fixez-la uniquement sur la pédale de frein. Gêne à la conduite Côté conducteur, n’utilisez impérativement que des surtapis adaptés au véhicule, s’accrochant aux éléments préinstallés et vérifiez régulièrement leur fixation. Ne superposez pas plusieurs tapis. Risque de coincement des pédales
Nota : lors du remplacement de la pile, veillez à ne pas toucher au circuit électronique situé dans le couvercle de clé.
Représentant de la marque, leur durée de vie est de deux ans environ. Veillez à l’absence de trace d’encre sur la pile : risque de mauvais contact électrique.
r emettez-les à un organisme chargé de la collecte et du recyclage des piles. 5.35
Les conseils suivants vous permettent de vous dépanner rapidement et provisoirement ; par sécurité consultez dès que possible un Représentant de la marque. Vous actionnez le démarreur
Ne poussez pas le véhicule si la colonne de direction est verrouillée.
« Démarrage, arrêt moteur » en chapitre 2.
Faites appel à un Représentant de la marque.
à un Représentant de la marque.
Reportez-vous au paragraphe « Particularité versions diesel » en chapitre 2.
Consultez un Représentant de la marque.
Techniques. 5.38 Ceci n’est pas une anomalie. La présence de trace de condensation est un phénomène naturel lié aux variations de température. Ces traces disparaîtront rapidement lors de l’utilisation des feux.

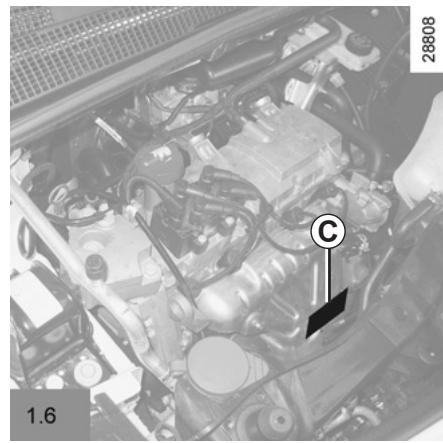

Leur type doit être indiqué sur une étiquette collée dans le compartiment moteur, sinon consultez votre Représentant de la marque. Le montage de bougies non spécifiées peut entraîner la détérioration de votre moteur.
L’étiquette située dans la trappe à carburant vous indique les carburants autorisés.
– Il est important de respecter les conditions de remorquage admises par la législation locale et, notamment, celles définies par le code de la route. Pour toute adaptation d’attelage, adressez-vous à votre Représentant de la marque. – Dans le cas d’un véhicule attelé, la masse totale roulante (véhicule + remorque) ne doit jamais être dépassée. Cependant est toléré : – un dépassement de la MMTA arrière dans la limite de 15 %, – un dépassement de la MMAC dans la limite de 10 % ou 100 kg (à la première de ces deux limites atteinte). Dans les deux cas, la vitesse maximum de l’ensemble roulant ne doit pas dépasser 80 km/h (versions fourgon) ou 100 km/h (versions break) et la pression des pneumatiques doit être augmentée de 0,2 bar (3 PSI). – Le rendement moteur et l’aptitude en côte diminuant avec l’altitude, nous préconisons de réduire la charge maximum de 10 % à 1 000 mètres, puis 10 % supplémentaires à chaque palier de 1 000 mètres. Report de charge versions Break et Tout chemin, empattement moyen Suivant législation locale, lorsque la Masse Maxi Autorisée en Charge du véhicule n’est pas atteinte, il est possible de reporter jusqu’à 300 kg sur la remorque freinée dans la limite de la Masse Totale Roulante du véhicule.
En utilisant systématiquement les pièces de rechange d’origine, vous avez l’assurance de préserver les performances de votre véhicule. En outre, les réparations effectuées dans le Réseau de la marque avec des pièces de rechange d’origine sont garanties selon les conditions données au dos de l’ordre de réparation.
Notice Facile
