FN16B - Ventilateur HQ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de table
Marque	HQ
Modèle	FN16B
Tension d'alimentation	220 V AC, 50 Hz
Puissance	40 W
Poids	2,3 kg
Nombre de vitesses	3 (faible, moyenne, rapide)
Oscillation	Oui, par bouton sur le moteur
Inclinaison	Oui, inclinaison manuelle de la tête
Type de commande	Boutons poussoirs
Matériau	Plastique et métal
Contenu de l'emballage	Grille avant, grille arrière, hélice, écrou, bouchon de protection, socle, vis
Nettoyage	Chiffon doux sec ou légèrement humide ; débrancher avant nettoyage
Sécurité	Ne pas ouvrir ; ne pas exposer à l'eau ; débrancher avant entretien
Entretien	Moteur lubrifié à vie ; aucun entretien supplémentaire
Garantie	Aucune garantie en cas de modification ou mauvaise utilisation
Réparabilité	Ouverture par un technicien qualifié uniquement

FOIRE AUX QUESTIONS - FN16B HQ

Comment assembler le ventilateur FN16B ?

Fixez le socle au corps avec les vis fournies. Retirez le bouchon de protection de l'axe. Fixez la grille arrière avec l'écrou en plastique (repère en haut). Glissez l'hélice sur l'axe, vérifiez sa rotation libre, puis placez le bouchon de protection. Enfin, fermez la grille avant sur la grille arrière.

Comment utiliser les vitesses et l'oscillation ?

Appuyez sur le bouton 1 (lent), 2 (moyen) ou 3 (rapide). Pour l'oscillation, appuyez sur le bouton de rotation situé sur le dessus du moteur. Pour arrêter l'oscillation, tirez le bouton vers le haut.

Comment incliner la tête du ventilateur ?

Tenez fermement le socle d'une main et saisissez le boîtier du moteur de l'autre. Inclinez doucement la tête jusqu'à la position souhaitée. Ne forcez pas au-delà des limites pour éviter d'endommager l'appareil.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux sec pour la poussière sur la grille. Pour les surfaces extérieures, un chiffon légèrement humide puis séchez avec un chiffon sec. Ne laissez pas l'eau pénétrer à l'intérieur.

Le moteur a-t-il besoin d'huile ?

Non, le moteur est lubrifié à vie en usine. Aucune lubrification supplémentaire n'est nécessaire.

Que faire si l'hélice ne tourne pas librement ?

Vérifiez que l'hélice est correctement montée sur l'axe et qu'elle ne touche pas la grille. Répétez les étapes d'assemblage en vous assurant que l'écrou est bien serré et que la grille arrière est centrée.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, ce ventilateur est conçu pour un usage intérieur uniquement. Ne l'exposez pas à l'eau ou à l'humidité pour réduire les risques de choc électrique.

Que faire en cas de problème électrique ?

Débranchez immédiatement l'appareil. Ne l'ouvrez pas vous-même ; contactez un technicien qualifié ou le service client via [e-mail] ou le formulaire en ligne.

Comment ranger le ventilateur ?

Nettoyez-le comme indiqué, démontez-le si possible, conservez l'emballage d'origine et rangez-le dans un endroit sec. N'enroulez pas trop le cordon autour de l'appareil.

Le ventilateur est-il garanti ?

Aucune garantie n'est acceptée en cas de modification ou d'utilisation incorrecte. Conservez la notice et l'emballage pour référence. Le produit est conforme aux directives européennes.

MODE D'EMPLOI FN16B HQ

Ventilateur de table

MANUALE (p. 12)

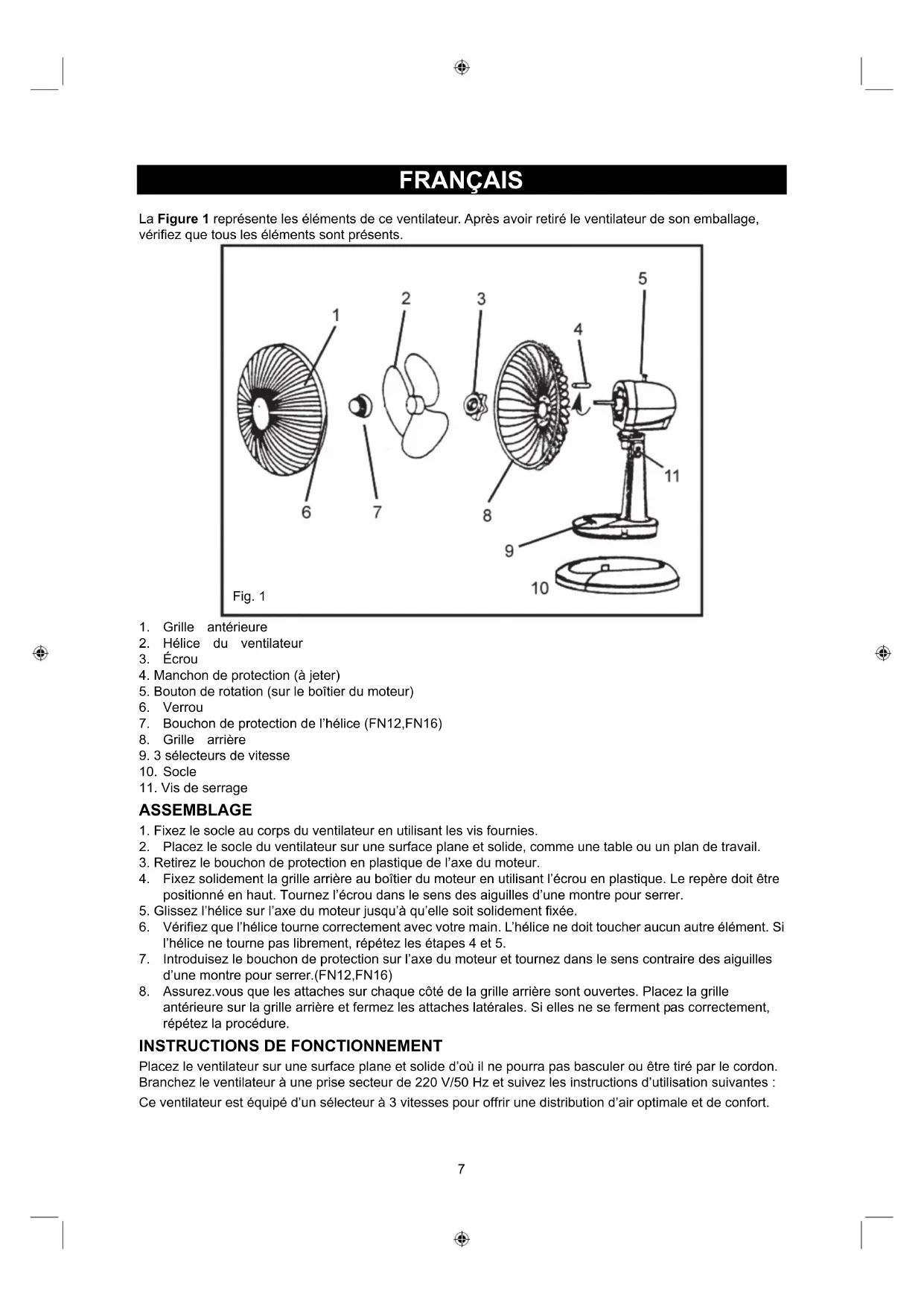

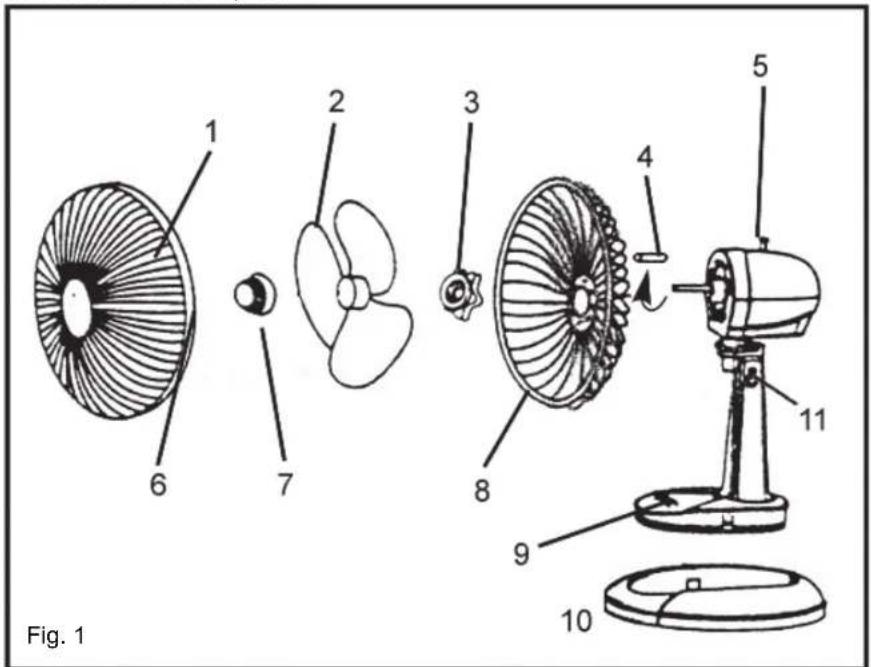

La Figure 1 représente les éléments de ce ventilateur. Après avoir retiré le ventilateur de son emballage, vérifiez que tous les éléments sont présents.

1. Grille antérieure
2. Hélice du ventilateur
3. Écrou
4. Manchon de protection (à jeter)
5. Bouton de rotation (sur le boîtier du moteur)
6. Verrou
7. Bouchon de protection de l'hélice (FN12, FN16)
8. Grille arrière
9. 3 sélecteurs de vitesse
10. Socle
11. Vis de serrage

ASSEMBLAGE

1. Fixez le socle au corps du ventilateur en utilisant les vis fournies.
2. Placez le socle du ventilateur sur une surface plane et solide, comme une table ou un plan de travail.
3. Retirez le bouchon de protection en plastique de l'axe du moteur.
4. Fixez solidement la grille arrière au boîtier du moteur en utilisant l'écrou en plastique. Le repère doit être positionné en haut. Tournez l'écrou dans le sens des aiguilles d'une montre pour serrer.
5. Glissez l'hélice sur l'axe du moteur jusqu'à qu'elle soit solidement fixée.
6. Vérifiez que l'hélice tourne correctement avec votre main. L'hélice ne doit toucher aucun autre élément. Si l'hélice ne tourne pas librement, répétez les étapes 4 et 5.
7. Introduisez le bouchon de protection sur l'axe du moteur et tournez dans le sens contraire des aiguilles d'une montre pour serrer.(FN12, FN16)
8. Assurez-vous que les attaches sur chaque côté de la grille arrière sont ouvertes. Placez la grille antérieure sur la grille arrière et fermez les attaches latérales. Si elles ne se ferment pas correctement, répétez la procédure.

INSTRUCTIONS DE FONCTIONNEMENT

Placez le ventilateur sur une surface plane et solide d'où il ne pourra pas basculer ou être tiré par le cordon. Branchez le ventilateur à une prise secteur de 220 V/50 Hz et suivez les instructions d'utilisation suivantes :

Ce ventilateur est équipé d'un sélecteur à 3 vitesses pour offrir une distribution d'air optimale et de confort.

0- Appuyez ce bouton pour éteindre le ventilateur (OFF).

1- Appuyez ce bouton pour allumer le ventilateur (ON) avec une vitesse lente.
2- Appuyez ce bouton pour allumer le ventilateur (ON) avec une vitesse modérée.
3- Appuyez ce bouton pour allumer le ventilateur (ON) avec une vitesse rapide.

OSCILLATION : Pour activer la fonction de rotation du ventilateur de distribution d'air, appuyez simplement sur le bouton de rotation (situé sur le sommet du boîtier du moteur de ventilateur). Pour arrêter la fonction de rotation du ventilateur de distribution d'air dans une direction, tirez le bouton de rotation vers le haut. Vous pouvez utiliser la fonction de rotation même si le ventilateur est en fonctionnement.

INCLINAISON : Pour incliner la tête du ventilateur dans une direction, tenez fermement le socle du ventilateur avec une main et saisissez le boîtier du moteur avec l'autre main, ensuite inclinez la tête du ventilateur avec précaution pour obtenir la position voulue. Faites attention de ne pas incliner la tête du ventilateur au-delà des positions limites car vous pourriez endommager l'appareil.

SPÉCIFICATIONS

NUMÉRO DU MODÈLE	FN09	FN12	FN16
PUISSANCE	21	35	40
TENSION D'ALIMENTATION	220V AC, 50Hz	220V AC, 50Hz	220V AC, 50Hz
POIDS (KG)	1.2	1.8	2.3

INSTRUCTIONS DE NETTOYAGE

• Toujours déconnecter le cordon d'alimentation de la prise électrique avant de nettoyer le ventilateur.
• Les fines couches de poussière sur la grille arrière du ventilateur peuvent être nettoyées avec un chiffon doux.
• De temps en temps, nettoyer les surfaces extérieures du ventilateur avec un chiffon légèrement humide (non complètement mouillé) et séchez-les avec un chiffon doux sec avant d'utiliser le ventilateur.
• Ne pas utiliser des produits ou des nettoyants abrasifs pour nettoyer cet appareil, car vous risquez de l'endommager.

AVERTISSEMENT : ÉVITER À DE L'EAU DE PÉNÉTRER À L'INTÉRIEUR DU VENTILATEUR CAR VOUS RISQUEZ DE PROVOQUER UN INCENDIE OU DE VOUS EXPOSER À DES DÉCHARGES ÉLECTRIQUES. LE MOTEUR DU VENTILATEUR EST LUBRIFIÉ À VIE EN USINE ET NE NÉCESSITE DONC AUCUNE LUBRIFICATION SUPPLÉMENTAIRE. AUCUNE AUTRE OPÉRATION D'ENTRETIEN N'EST NÉCESSAIRE OU RECOMMANDÉE.

RANGEMENT DE VOTRE VENTILATEUR

• Suivez les instructions de nettoyage de 1 à 4 ci-dessus. Prenez soin de démonter et de nettoyer le ventilateur avant de le ranger.
• Conservez l'emballage d'origine pour ranger votre ventilateur.
• Conservez-le à un endroit sec.
• Ne jamais le ranger alors qu'il est encore alimenté.
• Ne jamais enrouler trop étroitement le cordon autour du ventilateur ou soumettre l'entrée du cordon du ventilateur à des efforts qui pourraient le défaire ou le sectionner.

Consignes de sécurité :

Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

- Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

- Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.

- Ce manuel a été produit avec soin. Toutefois, aucun droit ne peut en dériver. HQ ne peut être tenu responsable pour des erreurs de ce manuel ou de leurs conséquences.

- Conservez ce manuel et l'emballage pour toute référence ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.

Ce produit est fabriqué et délivré en conformité avec toutes les directives et règlements applicables et en vigueur dans tous les états membre de l'Union Européenne. Il est également conforme aux spécifications et à la réglementation en vigueur dans le pays de vente.

La documentation officielle est disponible sur demande. Cela inclut mais ne se limite pas à : La déclaration de conformité (et à l'identification du produit), la fiche technique concernant la sécurité des matériaux, les rapports de test du produit.

Veuillez contacter notre centre de service à la clientèle pour plus d'assistance :

via le site Web : http://www.nedis.fr/fr-fr/contact/formulaire-de-contact.htm

via courriel : [e-mail]

via téléphone : [phone] (aux heures de bureau)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, PAYS-BAS
