MANUAL DE UTILIZARE FN16B HQ

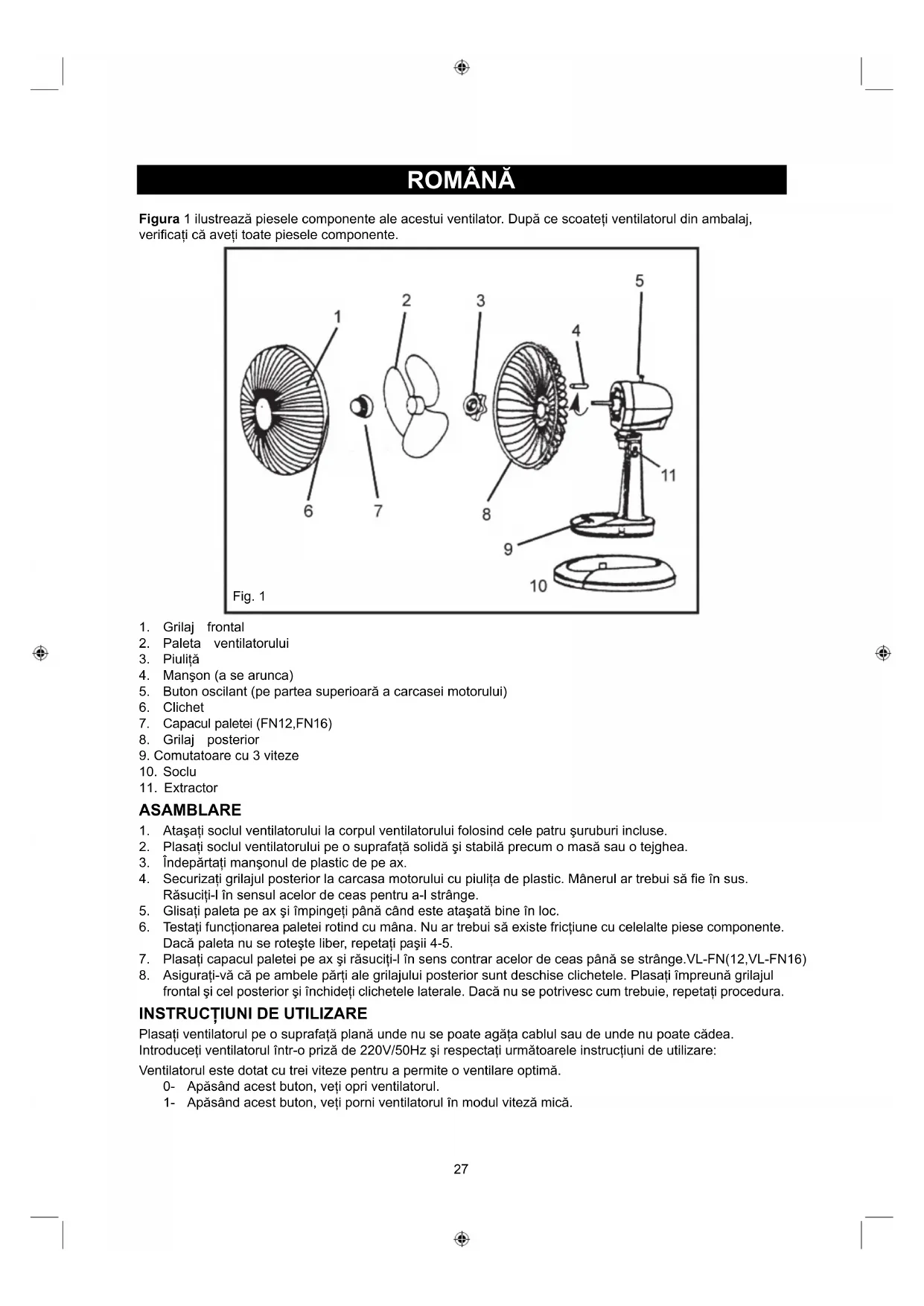

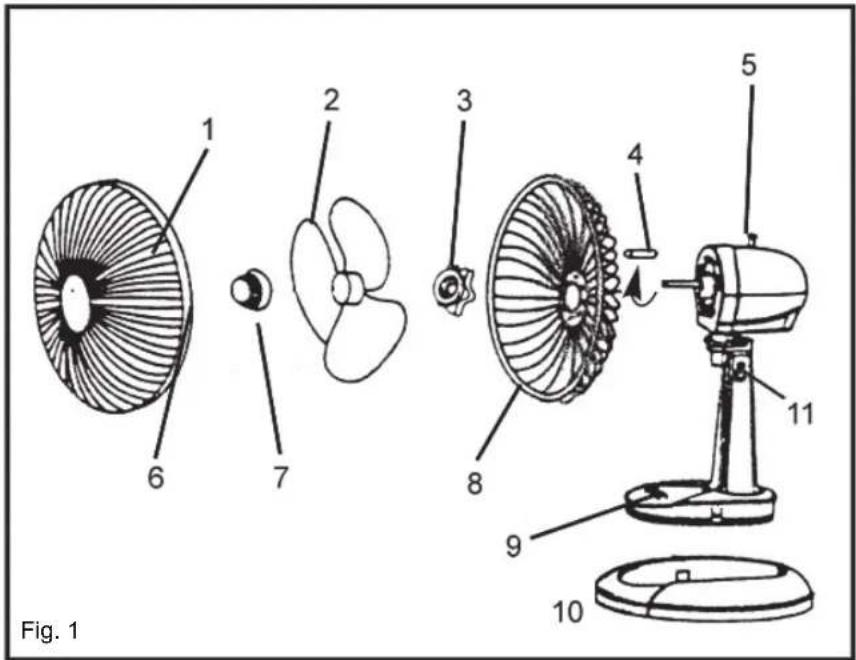

Figura 1 ilustrează piesele componente ale acestui ventilator. După ce scoateți ventilatorul din ambalaj, verificați că aveți toate piesele componente.

Fig. 1 1 2 3 4 5 6 7 8 9 10 11

1. Grilaj frontal
2. Paleta ventilatorului
3. Piulită
4. Manşon (a se arunca)
5. Buton oscilant (pe partea superioară a carcasei motorului)
6. Clichet
7. Capacul paletei (FN12, FN16)
8. Grilaj posterior
9. Comutatoare cu 3 viteze
10. Soclu
11. Extractor

ASAMBLARE

1. Ataşati soclul ventilatorului la corpul ventilatorului folosind cele patru şuruburi incluse.
2. Plasați soclul ventilatorului pe o suprafață solidă și stabilă precum o masă sau o tejghea.
3. Îndepărtati manşonul de plastic de pe ax.
4. Securizați grilajul posterior la carcasa motorului cu piulița de plastic. Mânerul ar trebui să fie în sus. Răsuciți-l în sensul acelor de ceas pentru a-l strânge.
5. Glisati paleta pe ax și împingeti până când este atașată bine în loc.
6. Testați funcționarea paletei rotind cu mâna. Nu ar trebui să existe fricțiune cu celelalte piese componente. Dacă paleta nu se rotește liber, repetați pașii 4-5.
7. Plasati capacul paletei pe ax și răsuciti-l în sens contrar acelor de ceas până se strânge.VL-FN(12,VL-FN16)
8. Asigurați-vă că pe ambele părți ale grilajului posterior sunt deschise clichetele. Plasați împreună grilajul frontal și cel posterior și închideți clichetele laterale. Dacă nu se potrivesc cum trebuie, repetați procedura.

INSTRUCTIUNI DE UTILIZARE

Plasați ventilatorul pe o suprafață plană unde nu se poate agăța cablul sau de unde nu poate cădea. Introduceți ventilatorul într-o priză de 220V/50Hz și respectați următoarele instrucțiuni de utilizare:

Ventilatorul este dotat cu trei viteze pentru a permite o ventilare optimă.

0- Apăsând acest buton, veți opri ventilatorul.
1- Apăsând acest buton, veți porni ventilatorul în modul viteză mică.

2- Apăsând acest buton, veți porni ventilatorul în modul viteză moderată.
3- Apăsând acest buton, veți porni ventilatorul în modul viteză mare.

ROTIRE: Pentru a activa funcția de distribuire a fluxului de aer, apăsați butonul oscilant în jos (pe partea superioară a carcasei motorului) Pentru a opri funcția de rotire și pentru a obține un flux de aer concentrat, ridicati în sus știftul rotativ. Controlarea funcției de rotire se poate face în timp ce ventilatorul funcționează.

ÎNCLINARE: Pentru a înclina capului ventilatorului astfel încât fluxul de aer să fie într-un unghi specific, consolidați soclul ventilatorului cu o mână și țineți strâns carcasa motorului cu cealaltă, apoi înlinați cu grijă ventilatorul până când atingeți unghiul dorit. Aveți grijă să nu înlinați capul ventilatorului mai mult decât este conceput să o facă deoarece acest lucru va deteriora aparatul.

SPECIFICATII

NUMĂRUL MODELULUI	FN09	FN12	FN16
PUTERE	21	35	40
TENSIUNE	220V AC, 50Hz	220V AC, 50Hz	220V AC, 50Hz
GREUTATE (KG)	1.2	1.8	2.3

INSTRUCTIUNI DE CURĂTARE

• Scoateți întotdeauna cablul din priză atunci când curățați ventilatorul.
• Straturile subțiri de praf pot fi șterse folosind o cârpă moale pe grilajul posterior al ventilatorului.
• Ocazional, ștergeți suprafețele exterioare ale ventilatorului cu o cârpă umedă (din care să nu picure apă) și ștergeți bine cu o cârpă uscată înainte de punerea în funcțiune a ventilatorului.
• Nu folositi ageri de curătare sau alte substanțe invazive pentru a curăta această unitate, deoarece vor deteriora aparatul.

MĂSURI DE PRECAUȚIE: NU LĂSAȚI SĂ PĂTRUNDĂ APĂ ÎN INTERIORUL VENTILATORULUI DEOARECE AR PUTEA PROVOCA UN INCENDIU SAU UN PERICOL DE ELECTROCUTARE. MOTORUL VENTILATORULUI ESTE LUBRIFIAT PENTRU TOATĂ DURATA DE VIAȚĂ ȘI NU MAI TREBUIE LUBRIFIAT. NU SUNT NECESARE SAU RECOMANDATE ALTE MĂSURI DE ÎNTREȚINERE DIN PARTEA UTILIZATORULUI.

DEPOZITAREA VENTILATORULUI

• Respectați instrucțiunile de curățare 1-4 de mai sus. Dezasamblăți și curățați ventilatorul înainte de depozitare.
• Păstrați ambalajul original pentru a depozita ventilatorul dumneavoastră.
• Depozitați-I întotdeauna într-un loc uscat.
• Nu-l tineti băgat în priză în timpul depozitării.
• Nu înășurați niciodată cablul strâns în jurul ventilatorului și nici nu puneți nicio greutate pe cablu în locul în care intră în ventilator deoarece ar putea roade sau rupe cablul.

Măsuri de siguranță:

Pentru a se reduce pericolul de electrocutare, acest produs va fi desfăcut NUMAI de către un tehnician avizat, când este necesară depanarea. Deconectați produsul de la priza de rețea sau alte echipamente în cazul aparitiei unei probleme. Nu expuneti produsul apei sau umezelii.

Întretinere:

Curățarea trebuie făcută cu o cârpă uscată. Nu folosiți solventi sau agenti de curățare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modificărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

• Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă.

• Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.

• Acest manual a fost conceput cu atenție. Cu toate acestea, nu se pot oferi drepturi pe baza sa. HQ nu acceptă răspunderea pentru nicio eroare din acest manual sau consecințele ce decurg din acestea.

• Păstrați acest manual și ambalajul pentru consultări ulterioare.

Atentie:

Pe acest produs se află acest marcaj. Acesta semnifică faptul că produsele electrice și electronice nu trebuie eliminate odată cu gunoiul menajer. Aceste produse au un sistem separat de colectare.

Acest produs a fost fabricat și furnizat în conformitate cu toate reglementările și directivele relevante, valabile în toate statele membre ale Uniunii Europene. Acesta este, de asemenea, conform cu toate specificațiile și reglementările aplicabile în toate țările în care se vinde.

Documentația originală este disponibilă la cerere. Aceasta include, fără a se limita la acestea, următoarele: Declarația de Conformitate (și identitatea produsului), Fișa de date pentru Siguranța Materialului, raportul de testare a produsului.

Vă rugăm să contactați biroul nostru de asistență clienți: de pe site: http://www.nedis.com/en-us/contact/contact-form.htm prin e-mail: [e-mail] Prin telefon: [phone] (în timpul orelor de lucru)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, Olanda
