Tipo di prodotto	Ventilatore da tavolo
Marca	HQ
Modello	FN16B
Tensione di alimentazione	220 V CA, 50 Hz
Potenza	40 W
Peso	2,3 kg
Numero di velocità	3 (bassa, media, alta)
Oscillazione	Sì, tramite pulsante sul motore
Inclinazione	Sì, inclinazione manuale della testa
Tipo di comando	Pulsanti
Materiale	Plastica e metallo
Contenuto della confezione	Griglia anteriore, griglia posteriore, elica, dado, cappuccio di protezione, base, viti
Pulizia	Panno morbido asciutto o leggermente umido; scollegare prima della pulizia
Sicurezza	Non aprire; non esporre all'acqua; scollegare prima della manutenzione
Manutenzione	Motore lubrificato a vita; nessuna manutenzione aggiuntiva
Garanzia	Nessuna garanzia in caso di modifica o uso improprio
Riparabilità	Apertura solo da parte di un tecnico qualificato

Domande frequenti - FN16B HQ

Come assemblare il ventilatore FN16B?

Fissare la base al corpo con le viti fornite. Rimuovere il cappuccio di protezione dall'asse. Fissare la griglia posteriore con il dado in plastica (riferimento in alto). Far scorrere l'elica sull'asse, verificare che ruoti liberamente, quindi posizionare il cappuccio di protezione. Infine, chiudere la griglia anteriore sulla griglia posteriore.

Come utilizzare le velocità e l'oscillazione?

Premere il pulsante 1 (lento), 2 (medio) o 3 (veloce). Per l'oscillazione, premere il pulsante di rotazione situato sulla parte superiore del motore. Per fermare l'oscillazione, tirare il pulsante verso l'alto.

Come inclinare la testa del ventilatore?

Tenere saldamente la base con una mano e afferrare il corpo del motore con l'altra. Inclinare delicatamente la testa fino alla posizione desiderata. Non forzare oltre i limiti per evitare di danneggiare l'apparecchio.

Come pulire il ventilatore?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno morbido asciutto per la polvere sulla griglia. Per le superfici esterne, un panno leggermente umido, quindi asciugare con un panno asciutto. Non lasciare penetrare l'acqua all'interno.

Il motore necessita di olio?

No, il motore è lubrificato a vita in fabbrica. Non è necessaria alcuna lubrificazione aggiuntiva.

Cosa fare se l'elica non gira liberamente?

Verificare che l'elica sia montata correttamente sull'asse e che non tocchi la griglia. Ripetere le fasi di assemblaggio assicurandosi che il dado sia ben serrato e che la griglia posteriore sia centrata.

Posso utilizzare il ventilatore all'esterno?

No, questo ventilatore è progettato solo per uso interno. Non esporlo all'acqua o all'umidità per ridurre il rischio di scosse elettriche.

Cosa fare in caso di problema elettrico?

Scollegare immediatamente l'apparecchio. Non aprirlo da soli; contattare un tecnico qualificato o il servizio clienti tramite [e-mail] o il modulo online.

Come riporre il ventilatore?

Pulirlo come indicato, smontarlo se possibile, conservare l'imballaggio originale e riporlo in un luogo asciutto. Non avvolgere eccessivamente il cavo intorno all'apparecchio.

Il ventilatore è in garanzia?

Nessuna garanzia è accettata in caso di modifica o uso improprio. Conservare il manuale e l'imballaggio per riferimento. Il prodotto è conforme alle direttive europee.

MANUALE UTENTE FN16B HQ

Ventilatore da tavolo

HASZNÁLATI ÚTMUTATÓ (o. 17.)

Asztali ventilátor

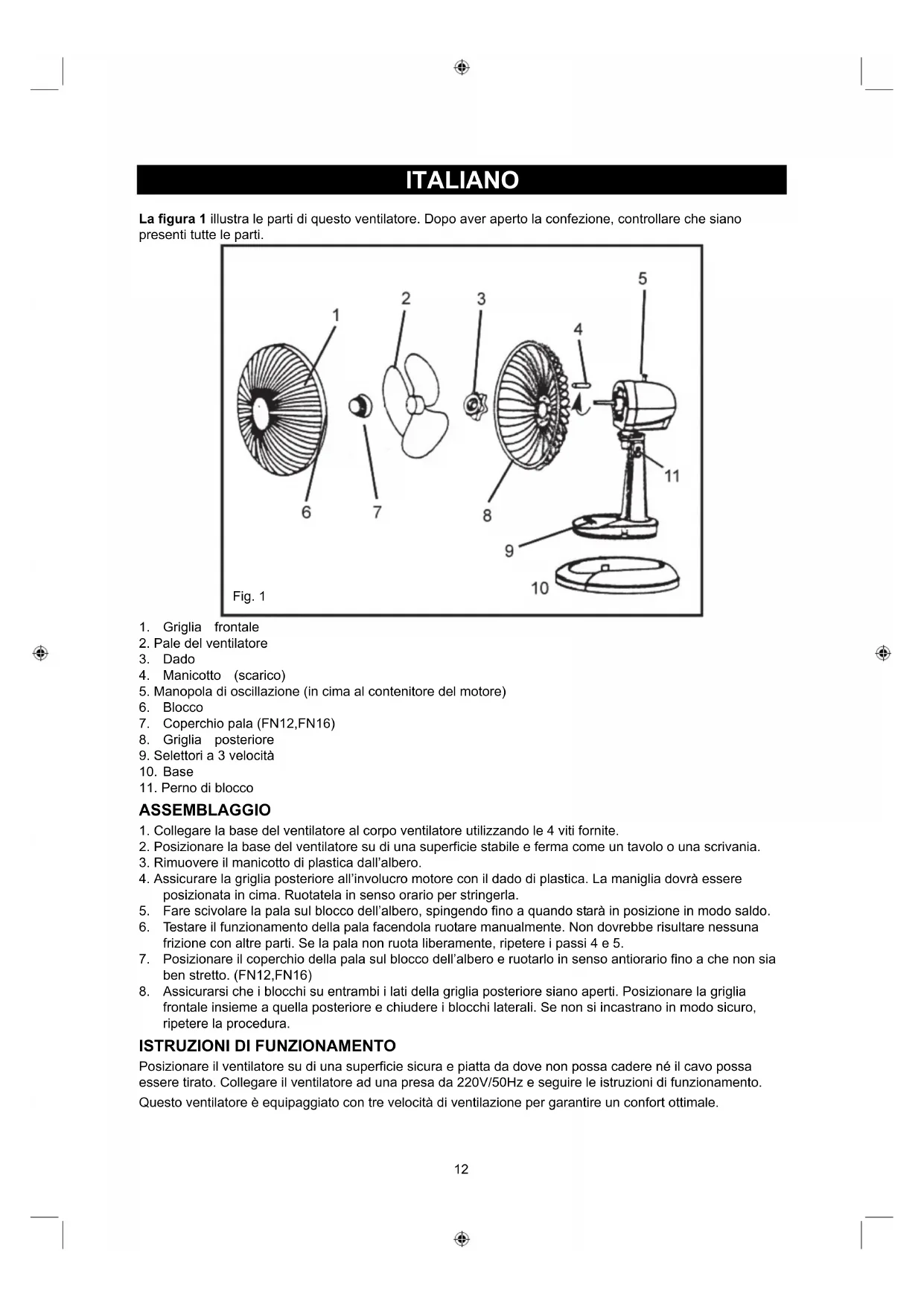

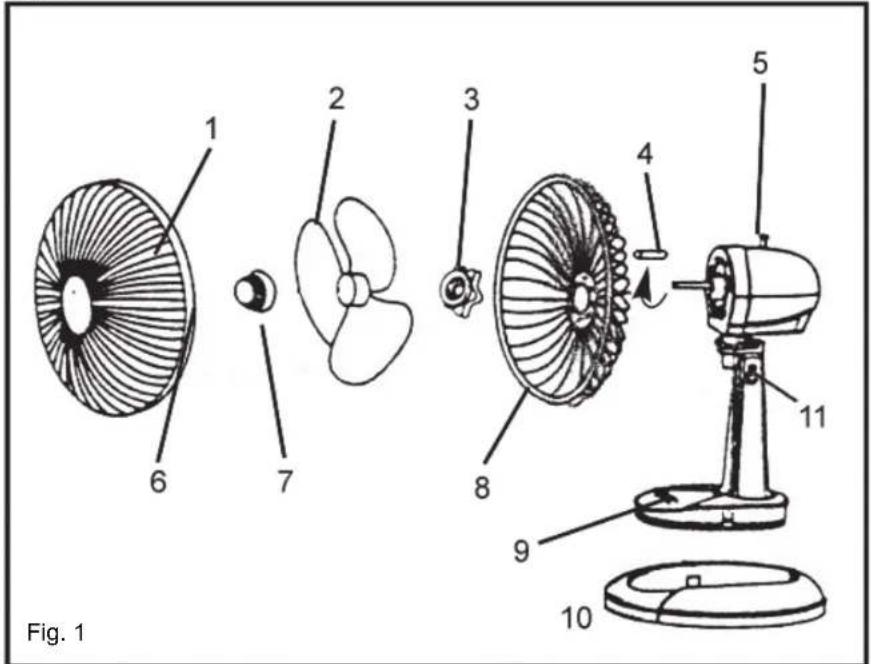

La figura 1 illustra le parti di questo ventilatore. Dopo aver aperto la confezione, controllare che siano presenti tutte le parti.

1. Griglia frontale
2. Pale del ventilatore
3. Dado
4. Manicotto (scarico)
5. Manopola di oscillazione (in cima al contenitore del motore)
6. Blocco
7. Coperchio pala (FN12, FN16)
8. Griglia posteriore
9. Selettori a 3 velocità
10. Base
11. Perno di blocco

ASSEMBLAGGIO

1. Collegare la base del ventilatore al corpo ventilatore utilizzando le 4 viti fornite.
2. Posizionare la base del ventilatore su di una superficie stabile e ferma come un tavolo o una scrivania.
3. Rimuovere il manicotto di plastica dall'albero.
4. Assicurare la griglia posteriore all'involucro motore con il dado di plastica. La maniglia dovrà essere posizionata in cima. Ruotatela in senso orario per stringerla.
5. Fare scivolare la pala sul blocco dell'albero, spingendo fino a quando starà in posizione in modo saldo.
6. Testare il funzionamento della pala facendola ruotare manualmente. Non dovrebbe risultare nessuna frizione con altre parti. Se la pala non ruota liberamente, ripetere i passi 4 e 5.
7. Posizionare il coperchio della pala sul blocco dell'albero e ruotarlo in senso antiorario fino a che non sia ben stretto. (FN12, FN16)
8. Assicurarsi che i blocchi su entrambi i lati della griglia posteriore siano aperti. Posizionare la griglia frontale insieme a quella posteriore e chiudere i blocchi laterali. Se non si incastrano in modo sicuro, ripetere la procedura.

ISTRUZIONI DI FUNZIONAMENTO

Posizionare il ventilatore su di una superficie sicura e piatta da dove non possa cadere né il cavo possa essere tirato. Collegare il ventilatore ad una presa da 220V/50Hz e seguire le istruzioni di funzionamento.

Questo ventilatore è equipaggiato con tre velocità di ventilazione per garantire un confort ottimale.

0- Premendo questo pulsante si spegnerà il ventilatore.

1- Premendo questo pulsante si farà funzionare il ventilatore a velocità LENTA.

2- Premendo questo pulsante si farà funzionare il ventilatore a velocità MODERATA.

3- Premendo questo pulsante si farà funzionare il ventilatore a velocità ALTA.

ROTAZIONE: Per attivare la funzione di rotazione per la distribuzione della ventilazione, semplicemente premete la manopola verso il basso (quella posizionata in cima all'involucro del motore del ventilatore). Per spegnere la funzione di rotazione per una ventilazione mirata, tirate il blocco verso l'alto. Il controllo delle impostazioni della rotazione può essere eseguito mentre il ventilatore sta funzionando.

INCLINAZIONE: Per inclinare la testa del ventilatore in modo che la ventilazione sia angolata, mantenere ferma la base con una mano ed afferrare l'involucro del motore con l'altra, quindi con attenzione inclinate la testa del ventilatore fino a raggiungere l'angolo desiderato. Prestate attenzione di non inclinare la testa più indietro di quando consentito, poiché danneggereste l'unità.

SPECIFICHE

NUMERO MODELLO	FN09	FN12	FN16
WATT	21	35	40
VOLTAGGIO	220V AC, 50Hz	220V AC, 50Hz	220V AC, 50Hz
PESO (KG)	1.2	1.8	2.3

ISTRUZIONI PER LA PULIZIA

- Scollegate sempre il cavo dalla presa elettrica quando pulite il vostro ventilatore.

- Leggeri strati di polvere possono essere puliti utilizzando un panno soffice sulla griqlia posteriore del ventilatore.

- Occasionalmente pulite le superfici esterne del ventilatore con un panno umido (non bagnato) ed asciugate con un panno soffice ed asciutto prima di farlo funzionare.

- Non utilizzare detergenti o materiali abrasivi per pulire questa unità, poiché così facendo si causeranno dei danni

ATTENZIONE: NON PERMETTERE ALL'ACQUA DI FILTRARE ALL'INTERNO DEL VENTILATORE POICHE' CIO' CREEREBBE RISCHIO DI INCENDIO O DI SCARICA ELETTRICA. IL MOTORE DEL VENTILATORE E' LUBRIFICATO IN FABBRICA PER TUTTO IL SUO CICLO DI VITA E NON E' QUINDI NECESSARIA NESSUNA LUBRIFICAZIONE ADDIZIONALE. NON E' RICHIESTA NE' CONSIGLIATA NESSUNA MANUTENZIONE ADDIZIONALE DA PARTE DELL'UTENTE.

CONSERVAZIONE DEL VENTILATORE

- Seguire le istruzioni di pulizia 1-4 sopra riportate. Assicuratevi di smontare e pulire il ventilatore prima di conservarlo.

- Conservate la confezione originale per riporre il vostro ventilatore.

- Conservate sempre in luogo asciutto.

• Non conservare mai il ventilatore lasciandolo collegato.

- Non arrotolare mai il cavo in modo stretto attorno al ventilatore o tirare il cavo in prossimità del suo innesto con il ventilatore poiché ciò provocherebbe il danneggiamento o la rottura del cavo stesso.

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

- Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.

- Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.

- Questo manuale è stato redatto con cura. Tuttavia da esse non possono essere avanzati diritti. HQ non può accettare responsabilità per errori in questo manuale né per eventuali conseguenze.

- Tenere questo manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.

Il presente prodotto è stato realizzato e fornito in conformità a tutte le norme e le direttive vigenti, con validità in tutti gli stati membri della Comunità Europea. Inoltre è conforme alle specifiche e alle normative applicabili nel paese in cui è stato venduto.

La documentazione ufficiale è disponibile su richiesta. Essa include a titolo esemplificativo ma non limitativo: Dichiarazione di conformità (e di identità del prodotto), scheda di sicurezza dei materiali, rapporto di prova del prodotto.

Contattare il nostro servizio clienti per assistenza: tramite il nostro sito web: http://www.nedis.it/it-it/contatti/modulo-contatto.htm tramite e-mail: [e-mail] tramite telefono: [phone] (in orario di ufficio)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, Paesi Bassi
