DarkFX Spot 670 - Éclairage Antari - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur UV LED haute puissance
Marque	Antari
Modèle	DarkFX Spot 670
Dimensions (sans lyre)	L 205 x l 125 x H 125 mm
Poids net	2,88 kg
Alimentation	AC 100-240 V, 50-60 Hz (détection automatique)
Consommation	21 W @ 110 VAC / 24 W @ 220 VAC
Source lumineuse	9 x 1,9 W LED UV haute puissance (365 nm)
Durée de vie LED	20 000 heures (L70 à 25°C)
Angle de rayonnement	15 degrés
Fréquence de rafraîchissement	500 Hz
Mode de contrôle	DMX 512, manuel (panneau intégré)
Canaux DMX	1 ou 2 (sélectionnable)
Connecteurs DMX	XLR 5 broches (entrée/sortie)
Connecteur d’alimentation	Neutrik PowerCon (entrée/sortie)
Indice de protection	IP20 (usage intérieur uniquement)
Boîtier	Métal
Fonctions principales	Dimmer 0-100%, stroboscope 0-20 Hz, courbes de gradation (linéaire, carrée, etc.), écran 2x16 caractères avec 4 boutons
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ou un compresseur d’air ; ne jamais utiliser d’alcool ou de détergents
Sécurité	Ne pas regarder directement la source lumineuse ; maintenir 50 cm des matériaux inflammables ; ne pas utiliser sans couvercle ni blindage ; installé dans un endroit ventilé

FOIRE AUX QUESTIONS - DarkFX Spot 670 Antari

Comment régler l’adresse DMX du DarkFX Spot 670 ?

Dans le menu principal, sélectionnez DMX Mode, appuyez sur ENTER, puis utilisez les touches UP/DOWN pour choisir DMX Address. Réglez de 001 à 512 et confirmez avec ENTER.

Quel est le nombre de canaux DMX disponibles ?

Le projecteur peut fonctionner en mode 1 canal (dimmer uniquement) ou 2 canaux (dimmer et stroboscope). La sélection se fait via le menu DMX Channels.

Comment installer le projecteur en toute sécurité ?

Utilisez la lyre de fixation fournie et une élingue de sécurité pouvant supporter 10 fois le poids de l’appareil. Montez-le à l’aide de vis ou de crochets, et respectez une distance d’au moins 50 cm des matériaux inflammables.

Quelles sont les précautions à prendre contre les UV ?

Évitez tout contact direct des yeux et de la peau avec le faisceau. Ne faites jamais fonctionner l’appareil sans le couvercle et le blindage de protection. Si le blindage est endommagé, cessez l’utilisation.

Peut-on connecter plusieurs appareils en série ?

Oui, pour l’alimentation, reliez la sortie PowerCon d’un appareil à l’entrée du suivant (courant total ≤ 8 A). Pour le DMX, reliez la sortie DMX à l’entrée du suivant, jusqu’à 32 appareils.

Comment nettoyer le projecteur ?

Débranchez l’appareil. Utilisez un compresseur d’air ou un aspirateur pour la poussière. Nettoyez le boîtier avec un chiffon sec. N’utilisez jamais d’alcool ni de détergents.

Que faire si l’écran affiche une température élevée ?

Vérifiez que les orifices de ventilation ne sont pas obstrués et que l’appareil est installé dans un endroit bien aéré. Si le problème persiste, contactez votre revendeur Antari.

Comment sélectionner la courbe de gradation ?

Dans le menu, naviguez jusqu’à Dimming Curve. Choisissez parmi les options : Linear, Square, Inverse Square ou S-Curve selon l’effet désiré.

Le projecteur peut-il être utilisé en extérieur ?

Non, l’indice de protection est IP20, ce qui signifie qu’il est conçu pour un usage en intérieur uniquement. Il ne résiste ni à l’humidité ni à la poussière.

Comment activer le mode stroboscope ?

En mode 2 canaux DMX, le canal 2 contrôle le stroboscope. Valeurs 0-5 : éteint ; valeurs 6-255 : fréquence de 1 à 20 Hz. En mode manuel, allez dans Static Mode et réglez Strobe.

MODE D'EMPLOI DarkFX Spot 670 Antari

Mode d'emploi - Francais

Notices de sécurité

En vue d'utiliser correctement votre nouvel apparéil, veuilles lire attentivement ce mode d'emploi. Pour assurer la longévité et le bon fonctionnement de votre apparéil, veuilles lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien. Veuilles suivre toute instruction de sécurité appliquée sur le boî tier de votre apparéil Antari.

LAMPE UV HAUTE PUISSANCE 365 NM
RISQUE D'EXPOSITION AUX RAYONS ULTRAVIOLETS
ÉVITER LE CONTACT DIRECT AVEC LES YEUX ET LA PEAU
NE FAITES JAMAIS FONCTIONNER L'APPAREIL SANS COUVERCLE ET BLINDAGE DE PROTECTION.
NE FAITES JAMAIS FONCTIONNER L'APPAREIL SI COUVERCLE ET BLINDAGE DE PROTECTION SONT ENDOMMAGÉS.

ATTENTION BLINDAGE DE PROTECTION.

You must have questions concerning l'usage de l'appareil en toute sécurité, contactez le reventeur Antari.

• Protégé de l'humidité. L'appareil a été consq pour unemploi dans des locaux clos.
• Ne jamais regarder directement à la source de lumière.
  Utilisez uniquement des prises de courant a terre a 3 broches.
• Installez l'appareil à un endroit bien aéré.
• Ne jamais connecter l'appareil à un "dimmer pack".
• Ne jamais coincer ou endommager le cable d'alimentation.

• Ne jamais enlever le conducteur de protection - il sert à votre protection!

• Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte. Ne jamais utiliser leurreille quand la voltage n'est pas correcte.

• Débranche l'appareil du secteur avant d'entretien ou quand vous n'utilise pas leurreille.
• A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Ne jamais essayer de reparer le produit parce quet détruire le apparéil.
• Ne jamais marcher sur le cable d'alimentation, particulièrement ne jamais coincer ni le cable d'alimentation soit même, ni ses fiches.
• Respectez une distance minimum de 50 cm entre l'appareil et les matériaux enflammables.
• Si vous appeareil Antari ne doivent plus fonctionner correctement, eteignez le immédiatement. S'il vous plain contactez votre revendeur Antari.

Déballage & inspection

Ouvrez le carton extérieur et assurez vous que toutes les pieces n'aise subi aucun dommage durant leur transport. En cas de livraison endommagée ou incomplète, toujours contactez immédiatement votre revendeur Antari.

Dans votre carton : 1 x DarkFX Spot 670 UV Light

1 x Câble d'alimentation

1 x Mode d'emploi

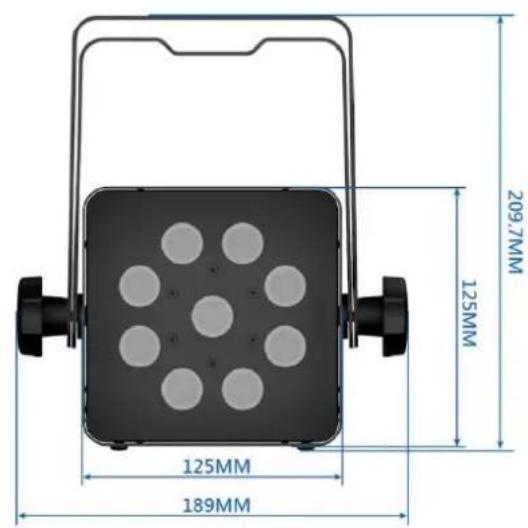

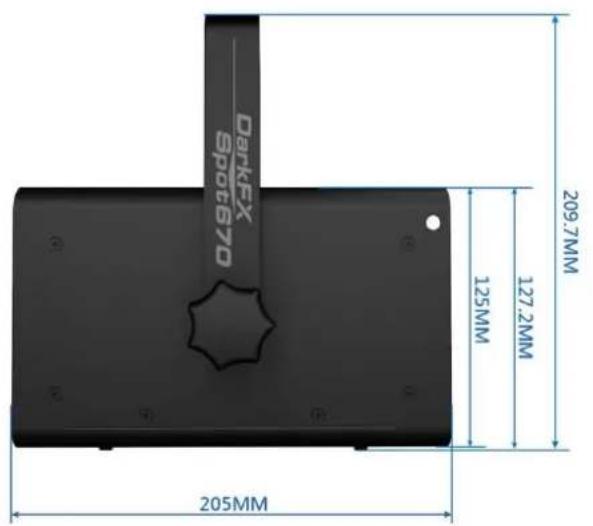

Dimensions du produit

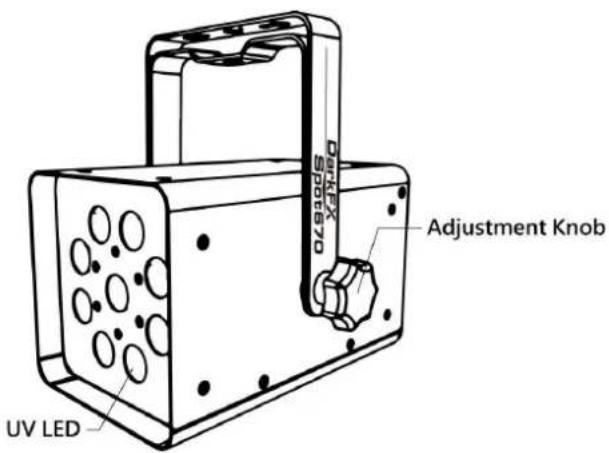

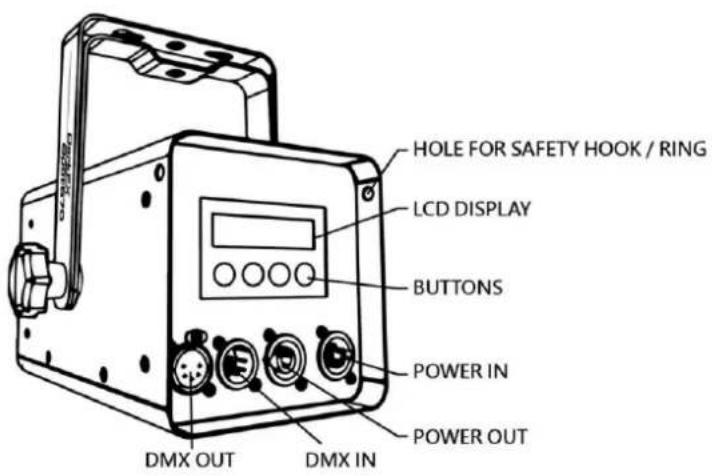

Descriptif du produit

Connector l'alimentation

L'appareil est équipé d'une alimentation à découvert qui détecte automatiquement le voltage entre AC100V et 240V, 50-60Hz. Ne jamais utiliser le apparéil quand la voltage n'est pas correcte.

Il est possible de brancher ensemble plusieurs apparciels pour l'alimentation. Relief tousjours la sortie d'alimentation à l'entrée d'alimentation. Cependendant les prises ne doivent pas receivevoir un courant de plus de 8 A au total.

Connexion DMX

Pour gérer cet apparéil via un contrôle DMX, utilisez une liaison série. Veuillez consulter les instructions suivantes :

La longueur totale des cables DMX ne doit pas dépasser 500 metres.
32 apparéils au plus peuvent être reliés pour la connexion DMX.
Reliez toujours la sortie DMX à l'entrée DMX.
- Terminate la sortie DMX du dernier apparéil géré par DMX avec un bouchon terminaison.
- L'emplacement des cables d'alimentation et des cables DMX doit se couver à distance approprié afin d'éviter toute interférence.

Configuration de la connexion DMX

Le apparéil possède fiches XLR 5 pôles pour connecter un contrôleur DMX. Le graphique cïddssous montre la configuration des fiches.

5 Pin XLR

Contact	Fonction
1	Masse
2	Signal-
3	Signal+

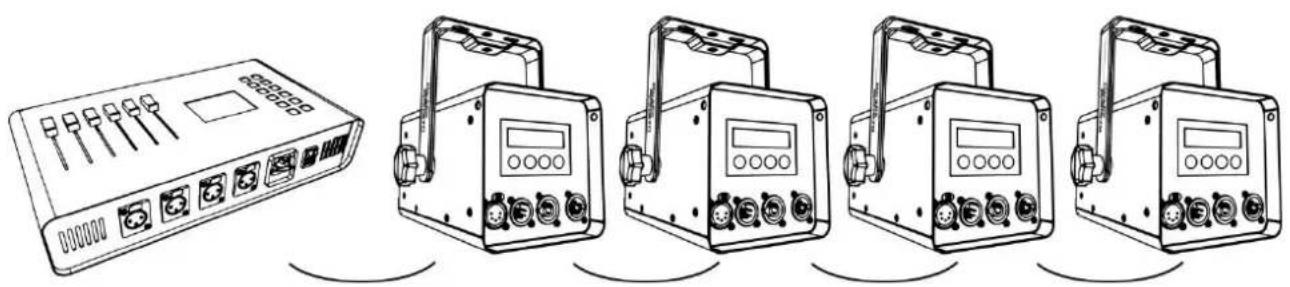

Connexion DMX

Reliez la sortie DMX du contrôleur par DMX à l'entrée du premier apparéil dans la chaine DMX. Reliez la sortie DMX du premier apparéil à l'entrée DMX de l' apparéil suivant. Reliefs sa sortie à l'entrée de l' apparéil suivant et jusqu'à ce que tous les apparéils forment une chaîne.

Installation

Notes importantes :

Utilisez le lyre de fixation ou crochet fourni pour l'installation de l'appareil.
- Les dispositifs de suspension de l'appareil doivent être construites et conceptionnées de telle manière qu'ils puissant supporter dix fois son charge utile.
- Ne jamais braquer le apparéil sur des flammes ou sur des objets inflammables.
Fixer le apparéil avec une élingue de sécurité qui peut supporter dix fois un charge utile.
Positionnez toujours l'appareil dans un endroit disposant d'une bonne ventilation.
Positionnez toujours l'appareil dans un endroit disposant d'espace pour l'entretien.

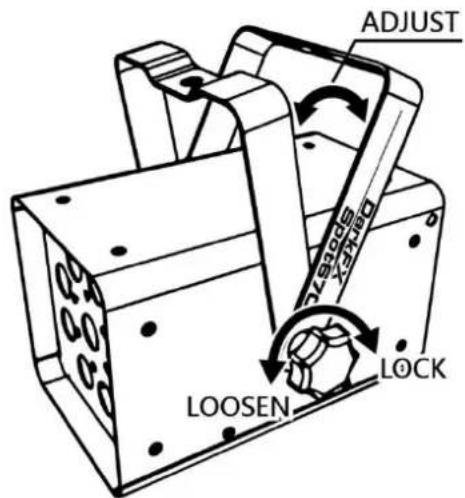

Lyre de fixation

Pour orienter le lyre, desserrez les vis. Reglez l'inclinaison voulue, puis revissez les vis. Le

graphique ci-dessous montre l'orientation de la lyre.

Montage

Utilisez des vis pour le montage en surface ou des crochets pour la montage à une traverse.

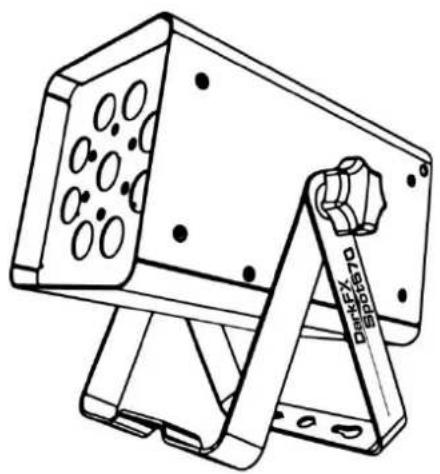

Montage en surface

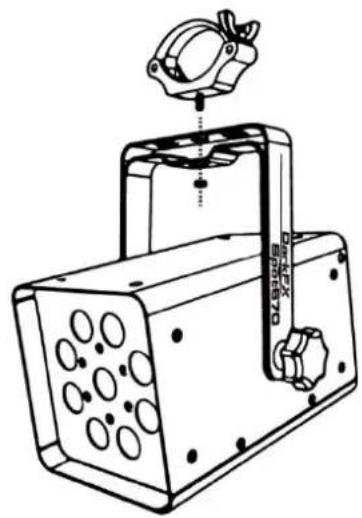

Montage à une traverse

Opération

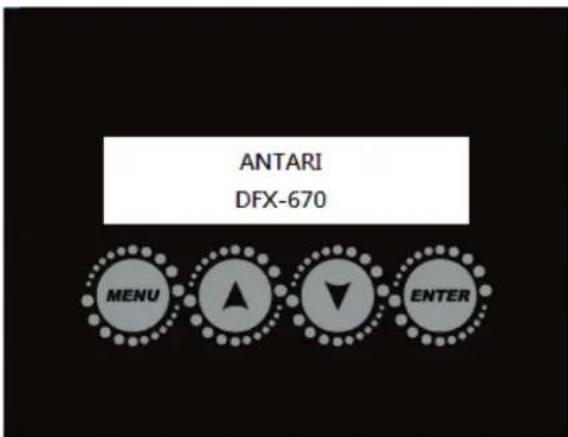

Panneau de contrôle

Yououpouzecontrolerl'appareilaveclepanneau de contrroleintegree.

Bouton	Fonction
[MENU]	Permet d'accéder aux différents menus
▲ [UP]	Haute
▼ [DOWN]	Bas
[ENTER]	Confirmation / ESC

Menu de contrôle

Menu principal	Option
Mode DMX	Addresse DMX512	001-512
	DMX Channels	01/02
Mode statique	Dimmer	0-100%
	Stroboscope	0-20Hz
Option	Dimming Curve	Linear/Square/Inverse Square/S-Curve
	Display	Auto/allume
	Fan Speed	Auto/Low/Medium/High
	Default Setting	Réglage défaut
Info	Serial Number	Affichage du numéro de série
	Usage Time	Affichage des heures de fonctionnement
	Current Temp	Affichage du température de la lampe LED
	Software Version	Affichage de la version software

Mode DMX

Réglage de l'adresse DMX

Utilisez la fonction DMX Address dans le menu afin d'attribuer les adresses DMX. L'adresse de départ est déterminée sur le 1er canal détecté par le contrôleur.

iv. Appuyez sur la touche MENU de manière répétée jusqu'à ce que l'affichage indique le menu DMX Mode. Ensuite appuyez sur la touche ENTER pour entrer dans le menu secondaire.
v. Appuyez sur la touche UP ou DOWN jusqu'à ce que l'affichage indique l'adresse DMX. Appuyez sur la touche ENTER pour modifier la valeur.
vi. Avec la touche UP ou DOWN, sélectionnez l'adresse DMX de 001 à 512, et appuyez sur la touche ENTER pour la confirmer.

Réglage du nombre de canaux DMX

Utilisez la fonction DMX Channels dans le menu afin d'attribuer le nombre de canaux DMX.

iv. Appuyez sur la touche MENU de manière répétée jusqu'à ce que l'affichage indique le menu DMX Mode. Ensuite appuyez sur la touche ENTER pour entrer dans le menu secondaire.
v. Appuyez sur la touche UP ou DOWN jusqu'à ce que l'affichage indique le nombre de canaux DMX. Appuyez sur la touche ENTER pour modifier la valeur.

Avec la touche UP ou DOWN, Sélectionnéz le nombre de canaux : 01 ou 02, et appuyez sur la touche ENTER pour confirmer.

Fonctions DMX

Mode de canaux	Canal	Valeur	Fonction
1	1 Dimmer	0-255	Dimmer 0-100%
2	1 Dimmer	0-255	Dimmer 0-100%
	2 Strobe	0-5	Eteint
		6-255	1-20Hz

Nettoyage et maintenance

Notes importantes : Tout residu de liquide à neige, poussière et autre boue

excessiver, dégrada la performance de l'appareil. Des casses causés du fait de Un nettoyage et une maintenance insuffisant peut endommager la machine et ne sont pas inclus dans la garantie.

Nettoyage

• Avant le nettoyage débrancher l'appareil.
• Enlevez la poussière des orifices d'aération avec un compresseur d'air, aspirateur ou une Brosse tendre
• Pour nettoyer le boîtier, utilisez un chiffon sec.
• Ne jamais utiliser avec de l'alcool ou des détergents.

Caracteristiques techniques

Alimentation AC100-240V 50-60Hz

Puisance de rendement 21W @ 110VAC

24W @ 220VAC

LED 9 × 1.9W LED UV haute puissance

Fréquence de 500 Hz

rafraî chissement

Angle de royonnement 15 degrés

Puissance 6760 mW

Durée de vie de la lampe 20.000 heures L70 à 25^

Spectre de couleurs 365 nm

Option de contrôle DMX 512, manuellement

Caneaux DMX 1,2

Opération 8 bit DMX 512, écran à 2 x 16 chiffres avec 4 boutons

Connexion alimentation Neutrik Powercon in/through

Connexion DMX XLR 5 broches

Boitier Métal

Indice de protection IP-20 utilisez uniquement dans des locaux interieurs

Dimensions L 205 x I 125 x H 125 mm sans lyre

Poids sec 2,88 kg

DarkFX Spot670
