BEDIENUNGSANLEITUNG DarkFX Spot 670 Antari

Bedienungsanleitung - Deutsch

Sicherheitshinweise

Vor Benutzung des Gerätsitte unbedingt these Bedienungsanleitung sorgfaltig lessen. Sie enthalt wichtige Informationen zur Sicherheit, Installation, Benutzung und Wartung.itte beachten Si alle Warnhinweise und Anweisungen in dieser Bedienungsanleitung und auf Ihrem Gerat.

LEISTUNGSSTARKE UV-LED 365 nm
GEHAR DURCH ULTRAVIOLETTSTRAHLUNG
DIREKTEM AUGEN- UND HAUKONTAKT VERMEIDEN
GERAT NICT OHNE ABDECKUNG UND SCHUTZLINSE BETREIBEN.
GERAT NICT MIT DEFEKTER ABDECKUNG UND SCHUTZLINSE
BETREIBEN.

Wenden Sie sich an ihren Fachhändler, wenn Sie Fragen zur sicheren Bedienung des Geräts haben sollenn.

Vor Nasse schützen. Nur innerhalb geschlossender Räume betreiben.
- Niemals direkt in die Lichtquelle blichen.
- Verwenden Sieitte ausschließlich dreiadrige, geerdete Steckdosen, um eine Stromschlaggefahr zu vermeiden.
- Betreiben Sie das Gerät in gut belufteten Räumen.
Gerat nicht an einen Dimmer anschließen.
- Stellen Sie sicher, dass das Netzkabel nicht geknickt oder beschädigt wird.
- Entfernen Sie niemals den Erdungskontakt. Dieser dient zu ihrer Sicherheit.
- Vor Inbetriebnahme darauf auf achten, dass das Gerät an die richtige Spannung angeschlossen wird. Betreiben Sie das Gerät nicht, wenn die Spannungsangaben nicht übereinstimmen.

• Vor Wartungsarbeiten und nach dem Betrieb trennen Sieitte das Gerät vom Netz oder schalten es aus.
• Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich an ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten.
• Treten Sie nicht auf das Netzkabel und quetschen Sie es nicht, insbesondere an den Steckverbindungen.
• Halten Sie das Gerät während der Benutzung von entflammebaren Gegenständen fern.
• Solle das Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie esitte sofort ab. Nehmen Sieitte mit Ihrn Antari-Handler Kontakt auf.

Auspacken und Prüfen des Gerät

0 fnen Sie nach dem Erhalt des Geräts den Versandkarton und stellen Sie safer, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfrei den Zustand eingetroffen sind. Wenn Ausrüstungsteile fehlen oder beschädigt sein sollenn, behmen Sieitte sofort mit Ihr hem Antari-Handler Kontakt auf.

Lieferumfang: 1 x DarkFX Spot 670 UV Light

1 x Netzkabel

1 x Bedienungsanleitung

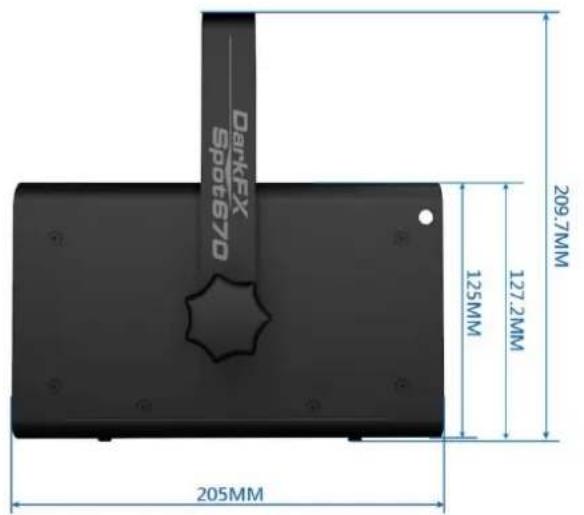

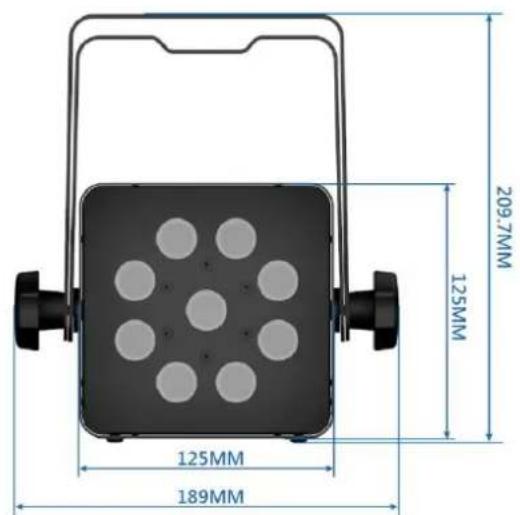

Geräteabmessungen

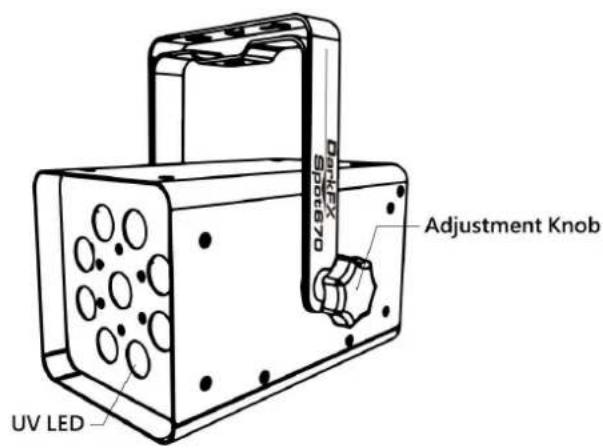

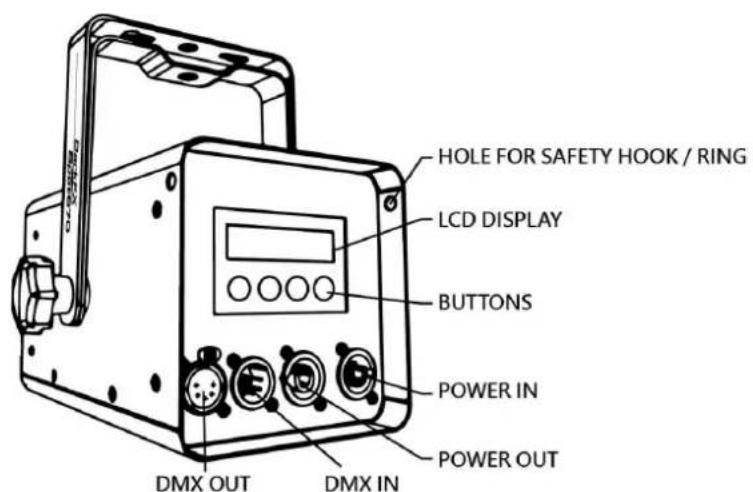

Geräteübersicht

Netzanschluss

Das Gerät verfügbar über ein Schaltnetzteil, das eine Netzspannung zwischen AC100-240V, 50-60Hz zulässst. Betreiben Sie das Gerät nur in diesen Spanningsbereich.

Es ist möglich mehrere Geräte zur Stromversorgung zusammenzuschalten. Dabei wird der Netzausgang immer mit dem Netzeingang des nachsten Geräts verbunden. Alle Geräte werden über das ersten Gerät in der Kette mit Strom versorgt. Jedoch damit die gesamte Stromaufnahme aller Geräte nicht 8 A übersteigen.

Datumverbindung

Eine serielle Datenverbindung ist nötig, um das Gerät mit einem DMX-Controller anzusteuern.itte beachten Sie damit die folgenden Punkte:

Die maximal empfohlene Leitungslange betragt 500 Meter.
Es sollenn nicht mehr als 32 Geräte miteinander verbunden werden.
- Verbinden Sie immer einen Ausgang mit dem Eingang des{nachsten Geräts.
- Am letzten Gerät muss die DMX-Leitung mit einem Abschlussstecker abgeschlossen werden.
- Vermeiden Sie es Netzkabel und DMX-Kabel parallel zu verlagen, da dies zu Störungen in der Datenverbindung führen kann.

Belegung der DMX-Anschlüsse

Das Gerät verfügbar über 5-polige XLR-Anschlüsse für den DMX-Anschluss. Die nachfolgende Grafik zeigt die Belegung der Buchsen.

5 Pin XLR

Kontakt	Funktion
1	Masse
2	Signal-
3	Signal+

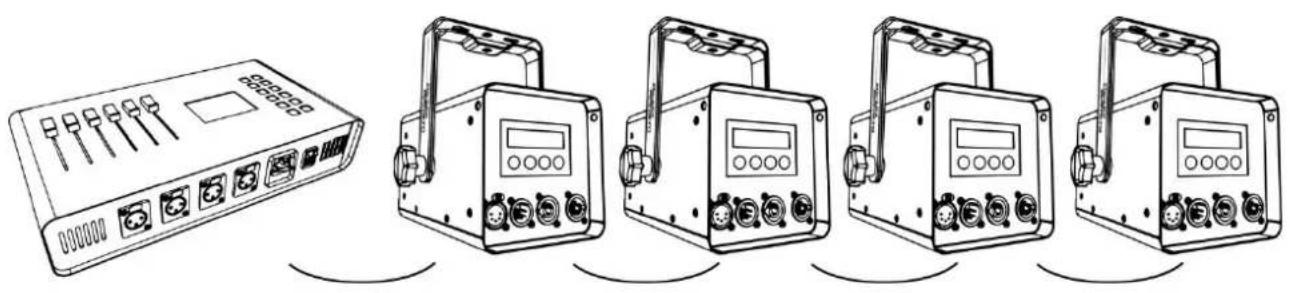

DMX-Anschluss

Verbinden Sie den DMX-Ausgang des Lichtsteuergeräts mit dem DMX-Eingang des ersten Geräts in der DMX-Kette. Verbinden Sie immer einen DMX-Ausgang mit dem DMX-Eingang des nachsten Geräts. bis alle DMX-gesteuerten Geräte in einer Kette angeschlossen sind.

Montage

Wichtig

• Verwenden Sie den mitgelieferten Bügel zur Montage.
  Die Aufhängevorrichtung der Maschine muss so gebaut und bemessen sein, dass sie das 10-fache der Nutzlast aushalten kann.
• Für leicht entflammbare Materialien muss ein Mindestabstand von 50 cmeingehalten werden.
• Sichern Sie das Geät immer mit einem geeignetem Sicherungsseil, dass das 10-fache der Nutzlast aushalten kann.
• Betreiben Sie das Gerät in gut belufteten Räumen.
• Achten Sie bei der Wahl des Installationsorts darauf, dass das Gerät für Wartungsarbeiten zugänglich ist.

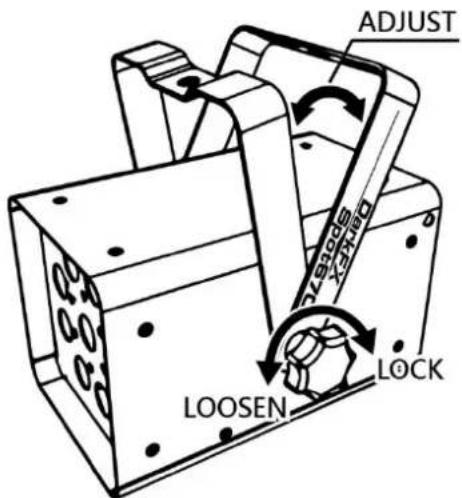

Hangebugel

Lösen Sie die Schrauben, stellen Sie den gewünschten Neigungswinkel ein undziehen Sie die Schrauben wieder fest. Beachten Sie hierzu die folgende Grafik.

Montage

Verwenden Sie Schrauben für die Aufbaumontage oder eine Klammer für die Traversenmontage.

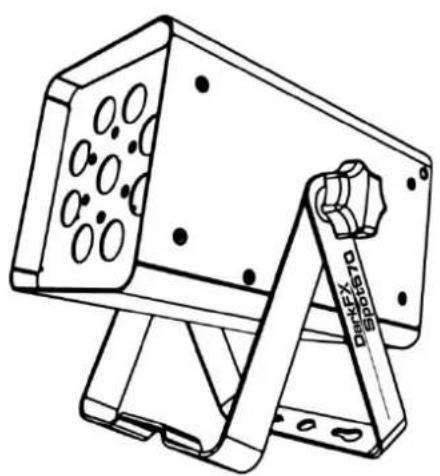

Bodenmontage

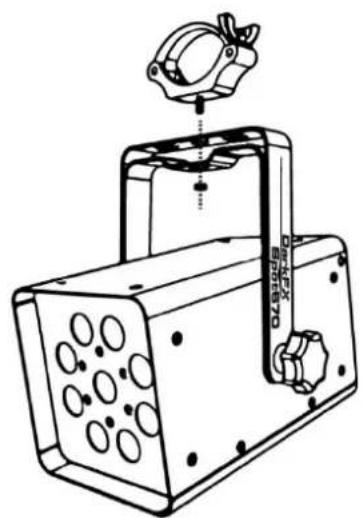

Traversenmontage

Bedienung

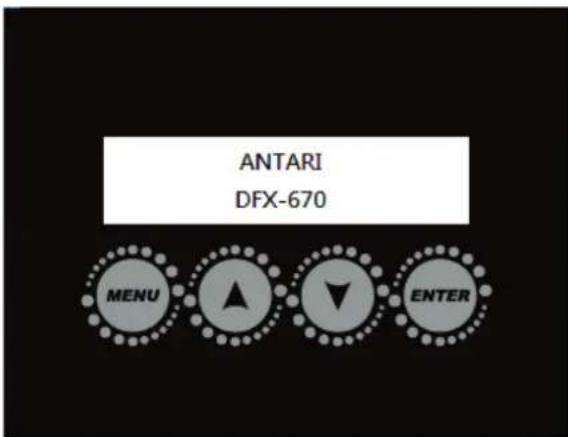

Bedienfeld

Die Bedienung des Gerats erfolgt über das Bedienfeld.

Taste	Funktion
[MENU]	Zum Anwahlen von Funktionen
▲ [UP]	Hoch
▼ [DOWN]	Runter
[ENTER]	Bestätigten / ESC

Menüeinstellungen

Hauptmenü	Option
DMX Mode	DMX512 Address	001-512
	DMX-Kanäle	01/02
Static Mode	Dimmer	0-100%
	Strobe	0-20Hz
Option	Dimming Curve	Linear/Square/Inverse Square/S-Curve
	Display	Auto/an
	Fan Speed	Auto/Low/Medium/High
	Default Setting	Zurücksetzen auf Vorgabewerte
Info	Serial Number	Anzeige der Seriennummer
	Usage Time	Anzeige der Betriebsstunden
	Current Temp	Anzeige der LED-Temperatur
	Software Version	Anzeige der Softwareversion

DMX-Steuierung

Der Adressierung erfolgt über das Bedienfeld. Die Startadresse ist der ersten Kanal, auf den

das Gerät auf Signale vom Controller reagiert.

vii. Drücken Sie die Taste MENU so oft, bis das Display DMX Mode anziegt.

Drucken Sie ENTER, um das Untermenü aufzurufen.

viii. Wahlen Sie die Option DMX Address mit den Tasten UP und DOWN aus und bestätigten Sie mit ENTER.

ix. Verwenden Sie die Tasten UP und DOWN, um die Startadresse zwischen 001 und 512 einzustellen. Bestätigen Sie die Einstellung mit ENTER.

DMX-Kanäle

Die Einstellung zur Anzahl der Steuerkanäle erfolgt über das Bedienfeld. Das Gerät belegt 1 oder 2 Steuerkanäle.

vi. Drücken Sie die Taste MENU so oft, bis das Display DMX Mode anzeigt.

Drucken Sie ENTER, um das Untermenü aufzurufen.

vii. Wahlen Sie die Option DMX Channels mit den Tasten UP und DOWN aus und bestätigen Sie mit ENTER.

viii. Verwenden Sie die Tasten UP und DOWN, um 01 oder 02 DMX-Kanäle auszuwahlen. Bestätigen Sie die Einstellung mit ENTER.

DMX-Steuerfunktionen

Kanalmodus	Kanal	Wert	Funktion
1	1 Dimmer	0-255	Dimmer 0-100%
2	1 Dimmer	0-255	Dimmer 0-100%
	2 Strobe	0-5	Aus
		6-255	1-20Hz

Wartung

Wichtig! Ablagerungen durch Nebelflüssigkeit, Staub und hohe Verschmutzung können die Funktionalität beeinträchtigen, das Gerät überhitzen und beschädigen. Schaden durch mangelhafte Reinigung fallen nicht unter den Garantieanspruch.

Reinigung

• Trennen Sie das Gerät vom Netz vor jeder Reinigung.
• Entfernen Sie Staub mit einem Luftkompressor, Staubsauger oder einer weichen Bürste.
• Verwenden Sie zur Reinigung des Gehäuses ein angefeuchtetes Tuch.
• Niemals Alkohol oder Lösungsmittel verwenden.

Technische Daten

Spanningsversorgung	100~240V AC 50/60 Hz
Gesamtanschlusswert	21W @ 110VAC
	50W @ 220VAC
LED	9 x 1,9W, high-power UV-LED
Aktualisierungsrate	500Hz
Abstrahlwinkel	15°
Leistung:	6760mW
Lebensdauer der LEDs	20.000 Std. L70 bei 25°C
Farbbereich	365nm
Steuerung	DMX512, manuell
DMX-Kanäle	1, 2
Bedienung	8-Bit-DMX512, Display mit 2 x 16 Zeichen und 4 Tasten
Netzanschluss	Neutrik PowerCON in/through
DMX-Anschluss	5-pol. XLR
Gehäuse	Metall
Schutzart	IP-20 Betrieb nur im Innenbereich
Maße	L 205 x B 125 x H 125 mm ohne Bögel
Gewicht	2,88 kg
