MODE D'EMPLOI OGD581 IFM

Notice d'utilisation

Détecteur de distance optique

OGD580

OGD581

1 Remarque préliminaire ....4

1.1 Symboles utilisés....4
1.2 Avertissements utilisés ....4

2 Consignes de sécurité ....4

3 Fonctionnement et caractéristiques....5

3.1 Remarques générales ....5
3.2 Applications ......6
3.3 Remarques sur le montage 6

3.3.1 Conseil / souillure et lumière ambiante....6
3.3.2 Eviter une influence mutuelle 6
3.3.3 Orientation du détecteur vers l'objet en mouvement .....7

4 Fonction....7

4.1 Fonction de sortie hystérésis....7
4.2 Fonction de sortie fenêtre....7
4.3 Désactivation du laser 7

5 Montage....8

5.1 Conditions de montage....8
5.2 Accessoires de montage 8

6 Raccordement électrique....8

6.1 Fonctionnement avec un maître IO-Link 9

7 Eléments de service et de visualisation 9

7.1 Signification des couleurs de l'affichage....10
7.1.1 Utilisation des couleurs de l'affichage dans le menu....10

8 Menu....12

8.1 Structure du menu pour la fonction fenêtre 12
8.2 Structure du menu pour la fonction hystérésis 13
8.3 Explication du menu 14

9 Modes de fonctionnement .... 16

9.1 Mode Run 16
9.2 Mode affichage 16
9.3 Mode programmation 16

10 Paramétrage....17

10.1 Paramétrage en général....17

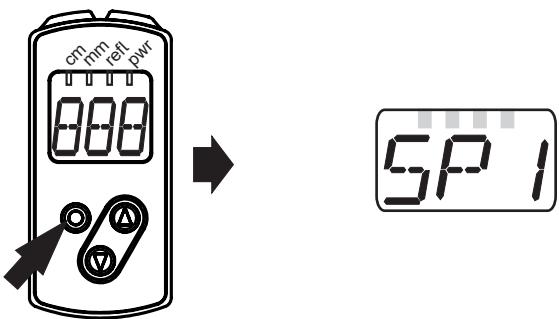

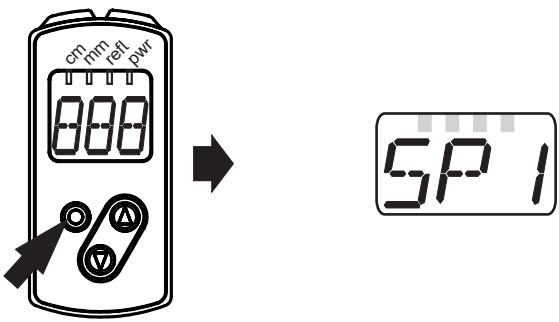

10.1.1 Réglage d'une valeur de paramètre .... 17

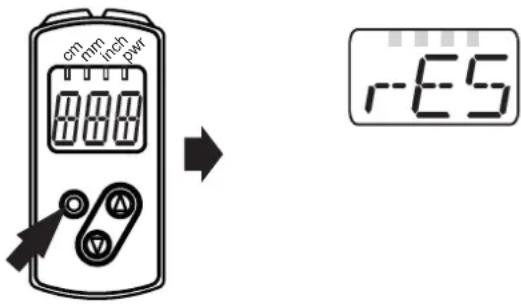

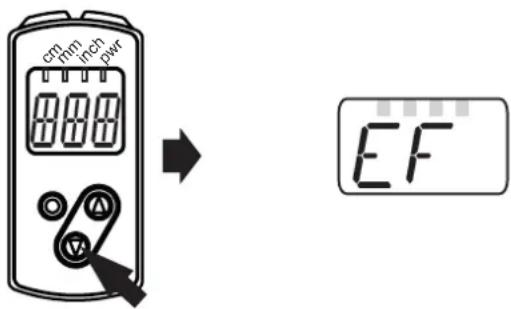

10.1.2 Changement du niveau de menu 1 au niveau de menu 2......18

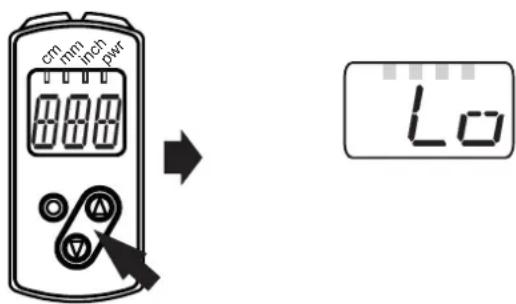

10.1.3 Verrou électronique .... 18

10.2 Paramétrage des réglages de base 19

10.2.1 Sélectionner l'unité d'affichage 19

10.2.2 Réglage de l'affichage 19

10.2.3 Configurer OUT1 OUT2 19

10.2.4 Fonction hystérésis....20

10.2.5 Régler le seuil de commutation pour la fonction hystérésis OUT1 / OUT2....21

10.2.6 Teach-in arrière-plan pour la fonction hystérésis OUT1 / 2 ......21

10.2.7 Hystérésis dynamique ....21

10.2.8 Fonction fenêtre....22

10.2.9 Régler les seuils de commutation pour la fonction fenêtre OUT1 / OUT2....23

10.2.10 Teach - Régler le seuil de commutation pour la fonction fenêtre OUT1 / OUT2 23

10.3 Fonctions étendues 24

10.3.1 Régler la temporisation pour les sorties de commutation....24

10.3.2 Régler le temps de suppression d'erreurs pour les sorties de commutation....24

10.3.3 Remettre tous les paramètres au réglage usine....24

11 IO-Link 24

11.1 Informations générales ......24

11.2 Informations spécifiques à l'appareil....25

11.3 Outils de paramétrage 25

11.4 Fonctionnalité....25

12 Mise en service / Fonctionnement....25

12.1 Messages d'erreur....25

13 Entretien, réparation et élimination....26

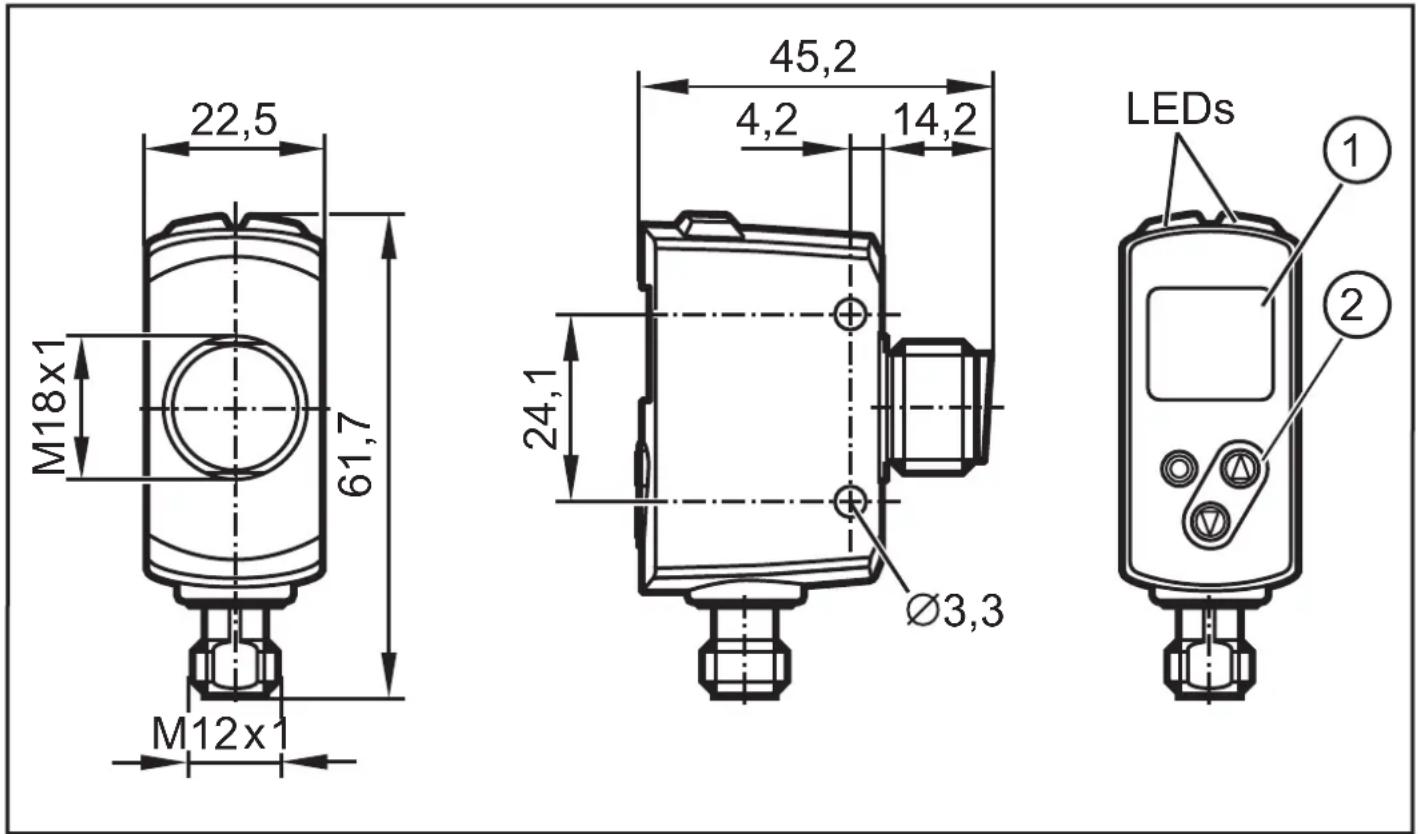

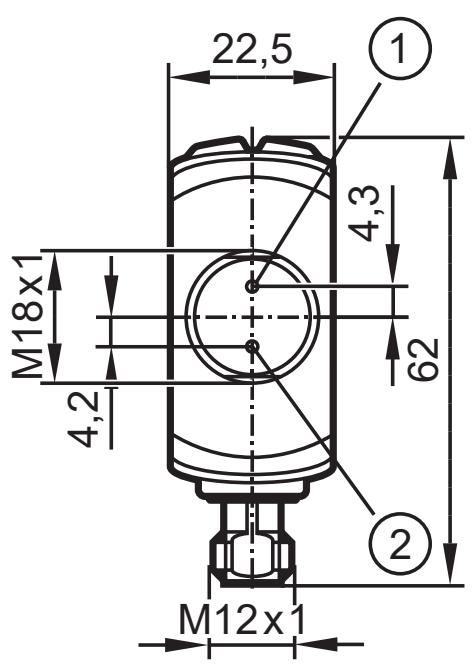

14 Schéma d'encombrement....26

15 Réglage usine....27

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

1.2 Avertissements utilisés

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de blessures graves irréversibles.

2 Consignes de sécurité

• Lire cette notice avant la mise en service de l'appareil. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Toute responsabilité et garantie est déclinée en cas de mauvaises manipulations et/ou en cas de modifications de l'appareil.

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peuvent être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible ; APPAREIL A LASER DE CLASSE 1.

EN/CEI 60825-1 : 2007 et EN/CEI 60825-1 : 2014

conforme à 21 CFR Part 1040 à l'exception des déviations suivant Laser

Notice No. 50, juin 2007.

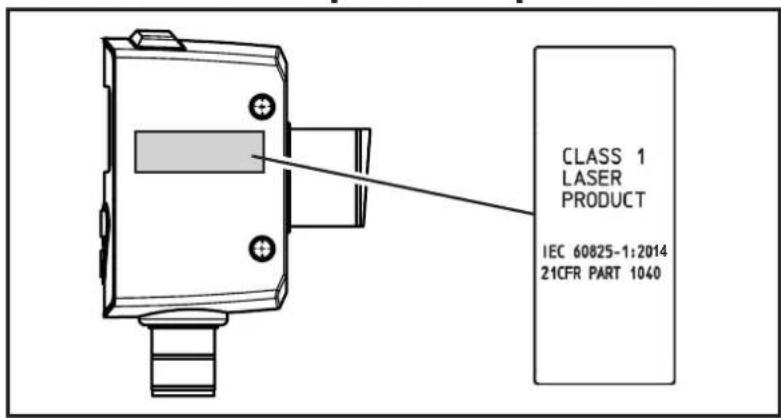

Position de l'étiquette du produit Panneau indicateur

3 Fonctionnement et caractéristiques

3.1 Remarques générales

L'appareil est utilisé comme détecteur de distance optique.

L'appareil détecte continuellement la distance à l'objet et génère des signaux de sortie en fonction du paramétrage.

• 2 sorties de commutation sont disponibles, elles peuvent être paramétrées indépendamment l'une de l'autre. Les points de commutation peuvent être réglés ou appris (teach).
• La valeur mesurée est affichée sur un afficheur 7 segments et est transmise via IO-Link. Deux valeurs mesurées sont générées.

Valeur mesurée de distance :

La distance entre le détecteur et la cible donne la valeur primaire mesurée.

Réflectivité de l'objet :

En plus, la réflectivité de la cible est aussi détectée.

- Cette valeur mesurée peut être utilisée pour contrôler et détecter un degré de salissure de l'optique du détecteur.

L'appareil utilise une diode laser en tant que source lumineuse et génère un spot lumineux, ce qui permet de détecter de petits objets.

Le spot lumineux doit rencontrer l'objet ou l'arrière-plan. Des états intermédiaires peuvent mener à des valeurs mesurées erronées.

3.2 Applications

• Le détecteur de distance optique mesure des distances entre 2,5...150 cm.
• Il a une suppression de l'arrière-plan jusqu'à 20 m.

La distance entre le détecteur et l'arrière-plan doit être limitée à max. 20 m. Sinon, les valeurs mesurées peuvent être ambiguës. → 5.1

3.3 Remarques sur le montage

3.3.1 Conseil / souillure et lumière ambiante

De préférence, les détecteurs optoélectroniques doivent être orientés avec leur lentille optique vers le bas ou parallèle au sol.

Raison :

• Les détecteurs optoélectroniques sont sensibles à la lumière ambiante. Typiquement, les sources lumineuses courantes (lampes, soleil) rayonnent depuis le haut.
• Les détecteurs optoélectroniques sont sensibles à la souillure car elle réduit la capacité de réserve.

Des dépôts de poussières peuvent être réduits par une installation vers le bas ou une installation latérale. De cette manière, les intervalles de nettoyage peuvent être prolongés.

S'assurer que les détecteurs installés avec leur optique vers le haut ne sont pas orientés vers des lucarnes ou plafonniers.

3.3.2 Eviter une influence mutuelle

Les détecteurs optoélectroniques doivent être installés à une distance suffisante les uns aux autres. Cela s'applique particulièrement si les zones de détection des détecteurs se croisent.

Raison :

- Chaque détecteur a une zone de détection. C'est-à-dire que le spot lumineux d'un détecteur peut être reçu par le détecteur voisin. Cela peut mener à la falsification des valeurs mesurées et causer des commutations intempestives.

Une influence mutuelle peut être évitée en positionnant les détecteurs légèrement inclinés. Orienter les spots lumineux de façon à ce que leurs impacts soient les plus éloignés possible l'un de l'autre.

3.3.3 Orientation du détecteur vers l'objet en mouvement

Les détecteurs optoélectroniques doivent être installés de façon à ce que l'objet soit transporté dans la zone de détection du détecteur latéralement ou depuis le bas.

Raison :

• Lors de l'approche de l'objet par le haut, l'objet en mouvement couvre d'abord une partie de la lentille réceptrice sans être détecté par le spot lumineux. Jusqu'à présent, le détecteur "voit" seulement l'arrière-plan.
• Si l'objet couvre la lentille réceptrice complètement sans que le spot lumineux ne détecte l'objet, le détecteur ne peut plus "voir" l'arrière-plan. Le détecteur affiche le message d'erreur [--] car aucun signal n'est plus détecté. Si l'objet s'approche plus, il va finalement être détecté.

Ce message d'erreur peut être évité en augmentant le paramètre [dFO]. (→ 10.3.2 Régler le temps de suppression d'erreurs pour les sorties de commutation)

4 Fonction

4.1 Fonction de sortie hystérésis

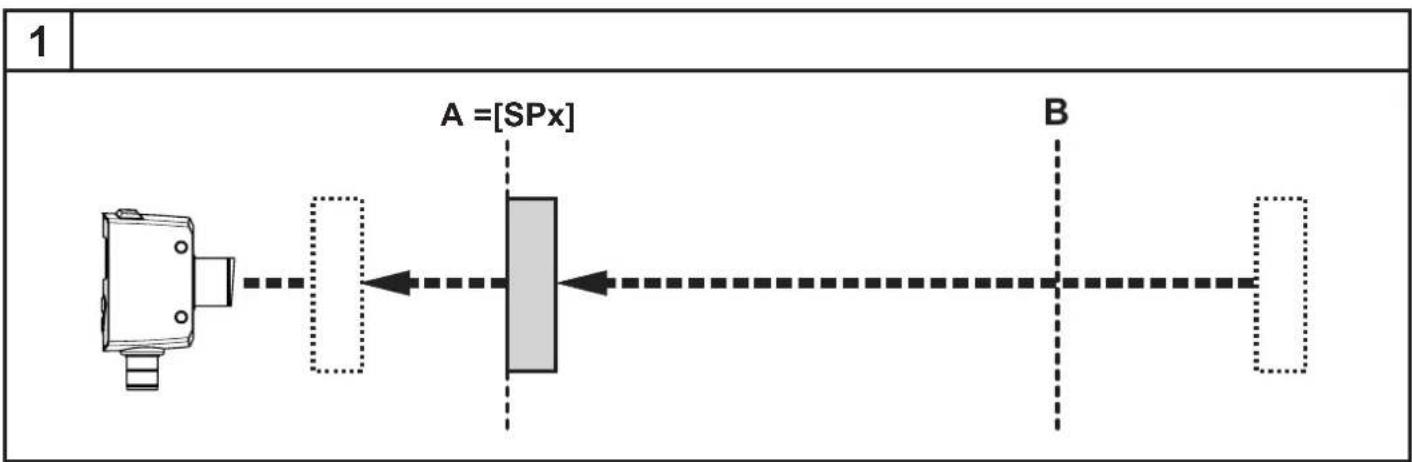

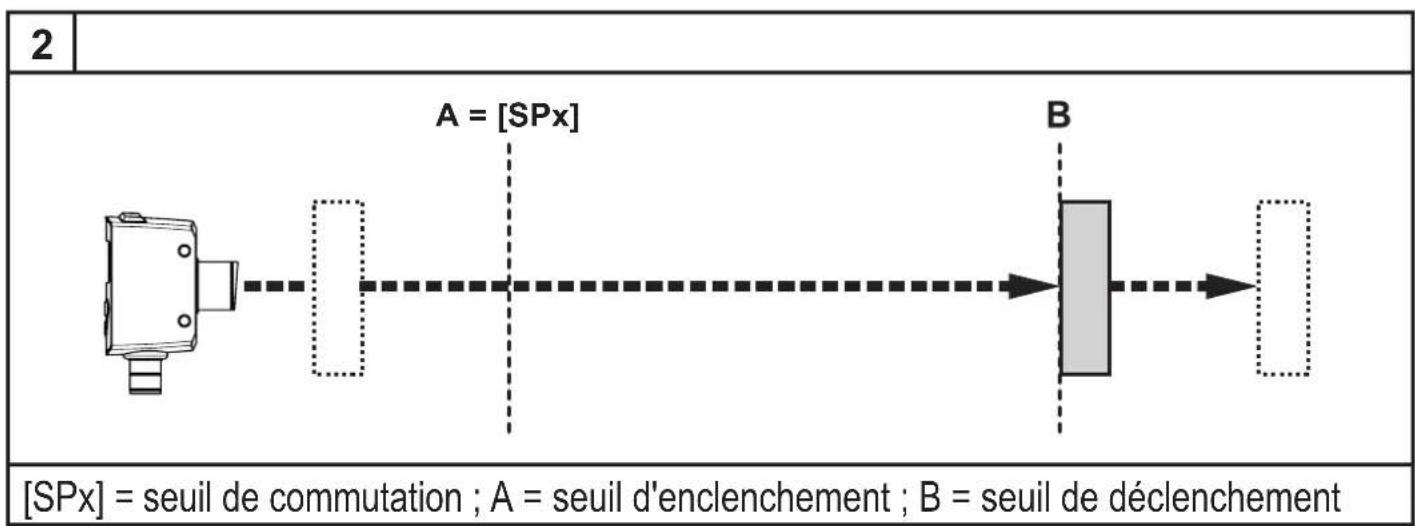

L'hystérésis garantit un état de commutation de la sortie stable en cas de fluctuations de la valeur mesurée autour du seuil de commutation. Une fonction hystérésis peut être réglée pour chacune des deux sorties (OUT1 et OUT2) (→ 10.2.4 Fonction hystérésis).

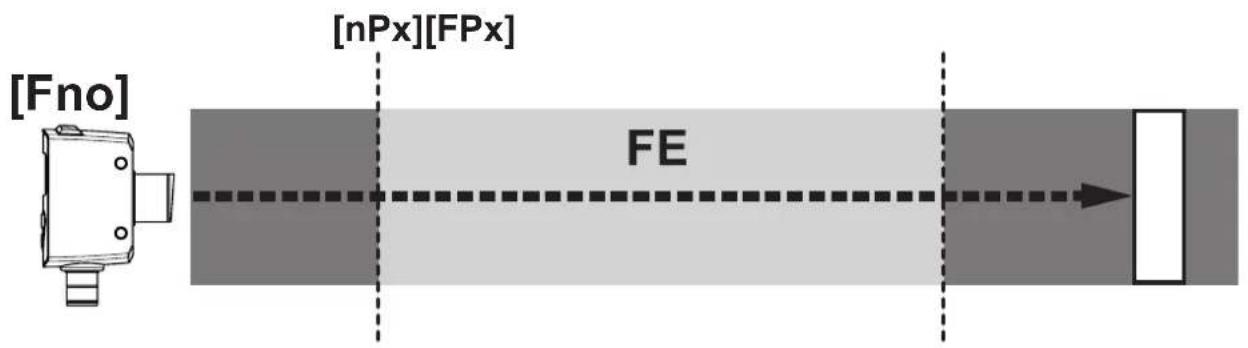

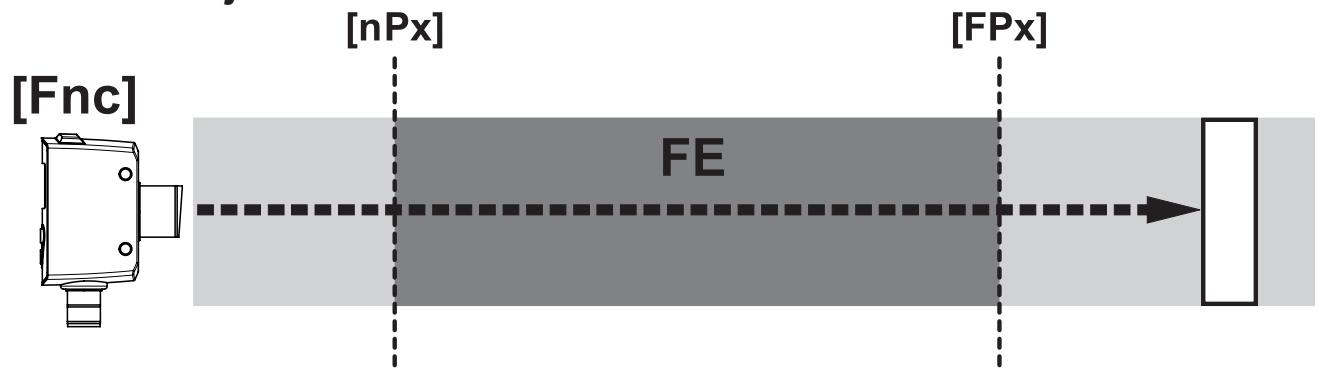

4.2 Fonction de sortie fenêtre

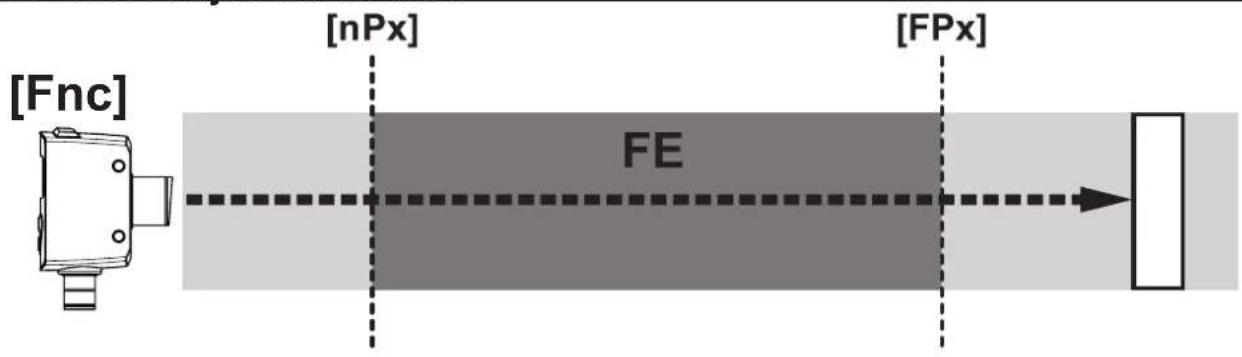

La fonction fenêtre permet la surveillance d'une plage définie. Une fonction fenêtre peut être réglée pour chacune des deux sorties (OUT1 et OUT2) → 10.2.8.

4.3 Désactivation du laser

Le laser peut être désactivé via l'entrée sur broche 5.

Signal d'entrée sur broche 5 Laser
PNP NPN
Low / non utilisée High / non utilisée Activé
High Low Désactivé

5 Montage

5.1 Conditions de montage

Monter l'appareil de sorte que l'objet à détecter se trouve dans l'étendue de mesure indiquée.

La zone d'univocité du détecteur est fixée à 20 m. Des objets en dehors de l'étendue de mesure sont supprimés jusqu'à la limite de la zone sans équivoque (20 m).

Les objets réfléchissants situés directement dans le faisceau du détecteur même dans une plage < 20 m doivent être évités par le client. Sinon, les valeurs mesurées peuvent être ambiguës.

5.2 Accessoires de montage

L'appareil est fourni avec accessoires de montage.

Pièces Accessoires de montage Référence

2 x Ecrous métalliques E10027

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

▶ Respecter les règlements nationaux et internationaux relatifs à l'installation de matériel électrique.
▶ Assurer une alimentation en tension selon EN 50178, TBTS, TBTP. OGD580 et OGD581 : cULus, Supply Class 2

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

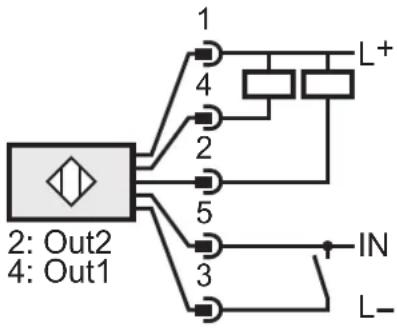

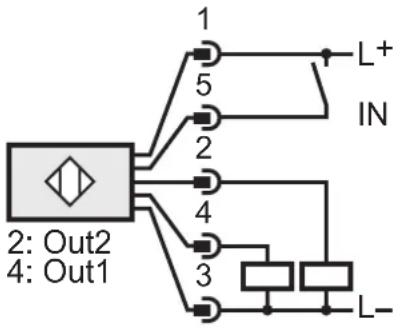

	OGD580 PNP OGD581 NPN

Couleurs des fils conducteurs des connecteurs femelles ifm :

6.1 Fonctionnement avec un maître IO-Link

L'appareil est compatible avec le type de port maître IO-Link A (type A).

Observer les remarques suivantes lors d'un fonctionnement avec le type de port maître B (type B) :

Normalement, l'appareil n'est pas compatible avec le type de port maître B (type B). La broche 2 (OU2) et la broche 5 (IN1) sont utilisées pour des fonctions spécifiques au fabricant. Ainsi, la tension d'alimentation principale de l'appareil et la tension auxiliaire (type de port maître B sur la broche 2/5) ne peuvent pas être séparées galvaniquement.

L'appareil peut être utilisé avec le type de port maître B avec les configurations suivantes :

• Connecter l'appareil et le maître IO-Link via 3 fils : Connecter les broches 1, 3 et 4 de l'appareil avec le maître IO-Link (ne pas connecter les broches 2 et 5).
• Connecter l'appareil et le maître IO-Link via 4 fils : Désactiver la broche 2 (OU2) via IO-Link (réglage OU2 = "off") et connecter les broches 1, 2, 3 et 4 de l'appareil avec le maître IO-Link (ne pas connecter la broche 5).

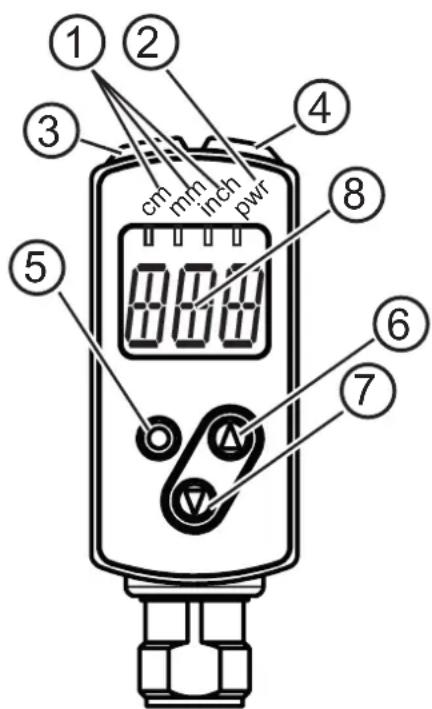

7 Eléments de service et de visualisation

1 : 3 x LED verte LED allumée = unité sélectionnée (cm, mm, inch)

2 : 1 x LED verte LED allumée = Power

3 : 1x LED orange Etat de commutation Out 1

4 : 1x LED orange Etat de	commutation Out 2
5 : Bouton deprogrammation[ENTER]	Sélection des paramètres et confirmation des valeurs de paramètres.
6 : Bouton deprogrammation"haut"	Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).
7 : Bouton deprogrammation"bas"	Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).
8 : Affichagealphanumérique à3 digits	Affichage de la distance mesurée, des paramètres et des valeurs de paramètres.

7.1 Signification des couleurs de l'affichage

7.1.1 Utilisation des couleurs de l'affichage dans le menu

Niveau de menu Vert Rouge
0 X X
1		X
2		X
Les couleurs indiquent l'état logique du détecteur.

La couleur de l'affichage verte indique qu'un objet est présent dans la zone surveillée, indépendant du réglage des sorties de commutation.

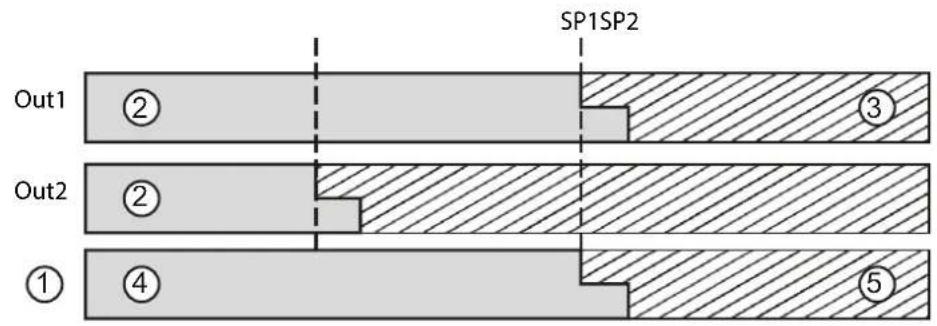

Exemple fig. 1 (réglage Out 1 / Out 2 = hno)

L'afficheur est vert si :

• valeur mesurée ≤ SP1
• valeur mesurée ≤ SP2

Fig. 1

1: Couleur de l'affichage
2: High
3: Low
4: Vert
5: Rouge

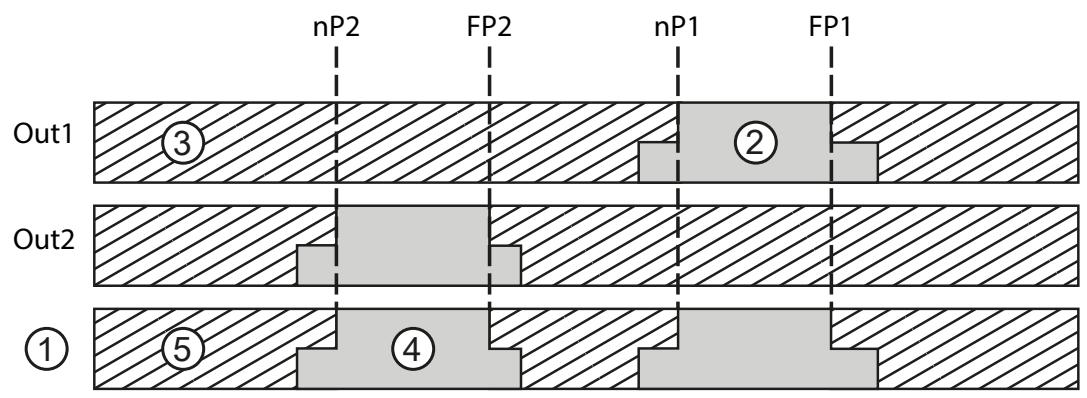

Exemple fig. 2 (réglage Out 1 / Out 2 = fno)

L'afficheur est vert si :

• nP1 ≤ valeur mesurée ≤ FP1
• nP2 ≤ valeur mesurée ≤ FP2

Fig. 2

1: Couleur de l'affichage
2: High
3: Low
4: Vert
5: Rouge

8 Menu

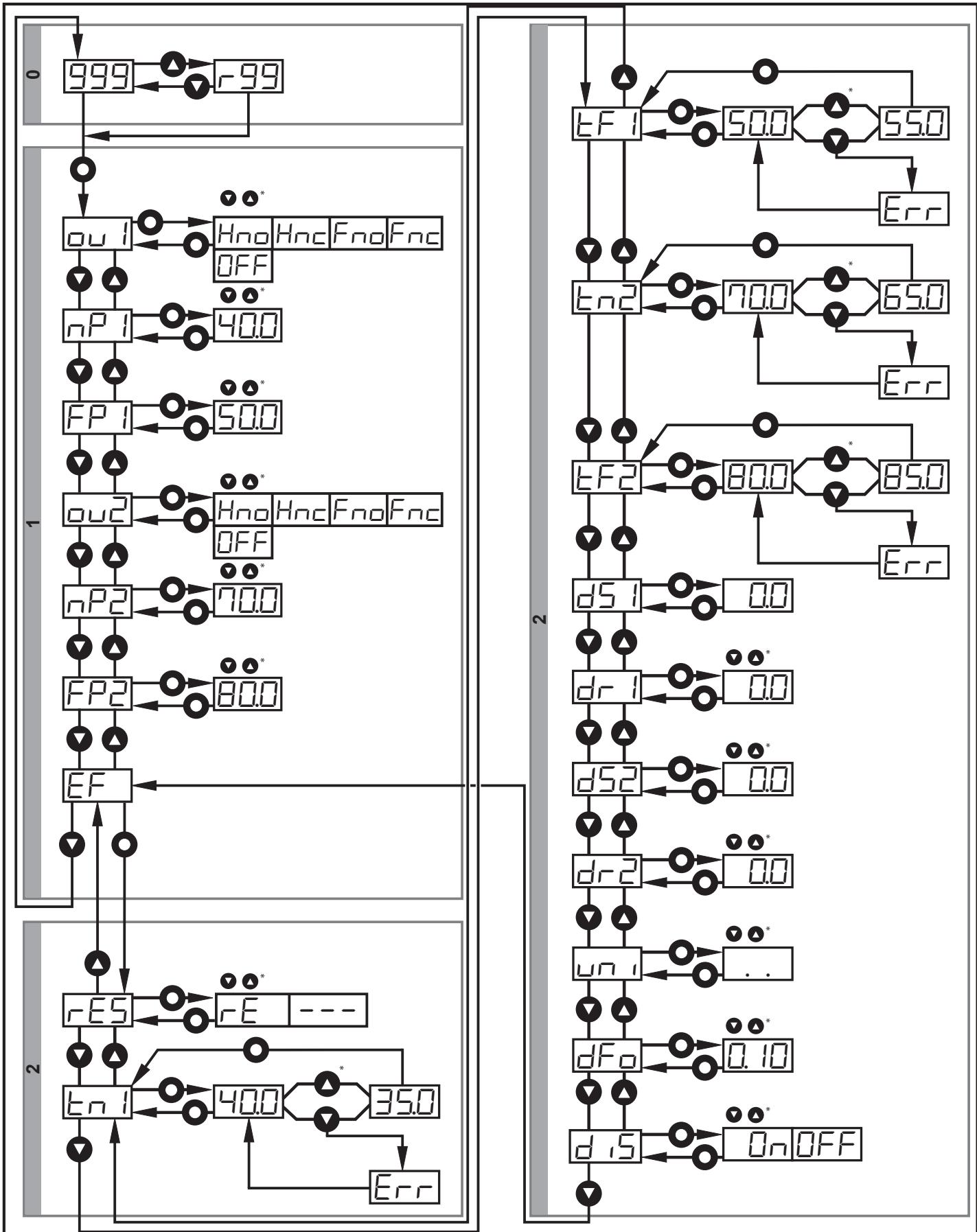

8.1 Structure du menu pour la fonction fenêtre
*) Maintenir appuyée la touche flèche (haut ou bas) pendant 3 s pour l'activer. Puis appuyer plusieurs fois sur la touche ou la maintenir appuyée pour un défilement rapide.

= [ENTER] = Touche "###ut"

= Touche "bas"

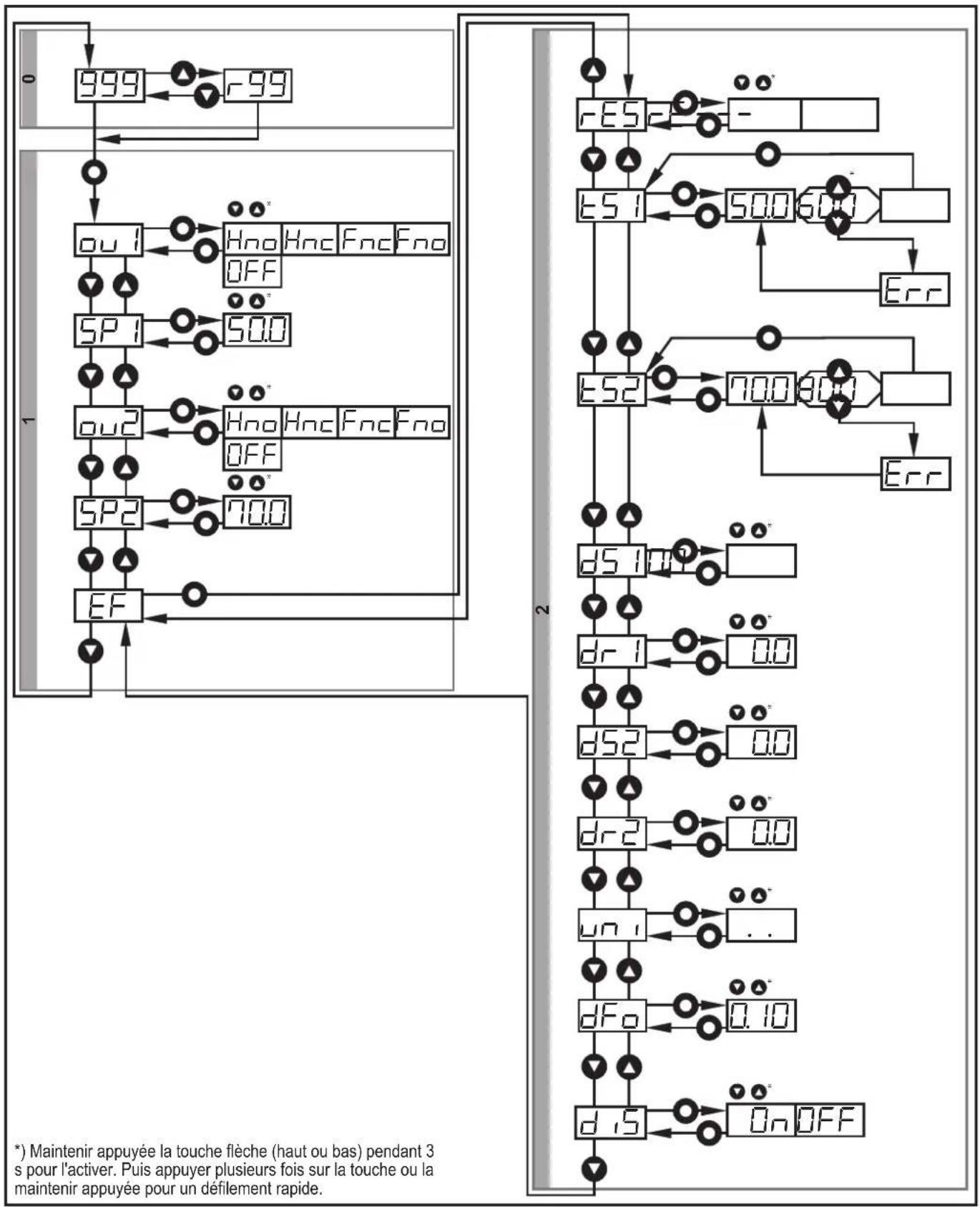

8.2 Structure du menu pour la fonction hystérésis
    note bottom of Left_Circuit: *) Maintenir appuyée la touche flèche (haut ou bas) pendant 3 s pour l'activer. Puis appuyer plusieurs fois sur la touche ou la maintenir appuyée pour un défilement rapide.

8.3 Explication du menu

Les réglages usine se trouvent à la fin de cette notice ( 15 Réglage usine).

OU1	Configuration pour la sortie 15 fonctions de commutation sont réglables :[Hno], [Hnc], [Fno], [Fnc], [OFF] → 10.2.3 Configurer OUT1 OUT2.
OU2	Configuration pour la sortie 25 fonctions de commutation sont réglables :[Hno], [Hnc], [Fno], [Fnc], [OFF] → 10.2.3 Configurer OUT1 OUT2.
SP1SP2	Seuil de commutation pour la fonction hystérésis OUT1/2Valeur limite à laquelle la sortie en fonction hystérésis change son état decommutation (objet plus proche / plus éloigné que la distance réglée).[SP1/2] est seulement actif si [OU1/2] = [Hno] ou [Hnc]→ 10.2.5 Régler le seuil de commutation pour la fonction hystérésisOUT1 / OUT2.
nP1FP1nP2FP2	Seuils de commutation pour la fonction fenêtre OUT1Valeurs limites auxquelles la sortie en fonction fenêtre change son étatde commutation (objet entre la distance "proche" et la distance "éloignée"présent / absent).[nP1/2] = seuil de commutation "proche" / [FP1/2] = seuil decommutation "éloigné".[nP1/2] / [FP1/2] sont seulement actifs si [OU1/2] = [Fno] ou [Fnc]→ 10.2.9 Régler les seuils de commutation pour la fonction fenêtre OUT1/ OUT2.

EF	Fonctions étenduesPar l'appui sur [ENTER] le sous-menu "Fonctions étendues" s'ouvre → 10.3 Fonctions étendues.
rES	Restaurer les réglages usine→ 10.3.3 Remettre tous les paramètres au réglage usine..
dS1dr1dS2dr2tS1tS2	Temporisation pour les sorties de commutation[dSx] = temporisation à l'enclenchement ; [drx] = temporisation au déclenchement.La sortie ne change pas son état de commutation immédiatement.La commutation se produit après l'écoulement de la temporisation. Si l'événement de commutation n'existe plus après l'écoulement de la temporisation, la sortie ne change pas d'état.[dSx] et [drx] ne sont pas effectives si [OU1/2] = [OFF]→ 10.3.1 Régler la temporisation pour les sorties de commutation.Teach-in arrière-plan pour la fonction hystérésis OUT1 / 2Valeur limite à laquelle la sortie en fonction hystérésis change son état de commutation (objet plus proche / plus éloigné que la distance réglée).[tS1] est seulement actif si [OU1] = [Hno] ou [Hnc][tS2] est seulement actif si [OU2] = [Hno] ou [Hnc](→ 10.2.6 Teach-in arrière-plan pour la fonction hystérésis OUT1 / 2).
tn1tF1tn2tF2	Teach - Seuils de commutation pour la fonction fenêtre OUT1 / 2Valeurs limites auxquelles la sortie en fonction fenêtre change son état de commutation (objet entre la distance "proche" et la distance "éloignée" présent / absent).[tn1] = seuil "proche" / [tF1] = seuil "éloigné".[tn1] / [tF1] sont seulement actifs si [OU1] = [Fno] ou [Fnc].[tn2] = seuil "proche" / [tF2] = seuil "éloigné".[tn2] / [tF2] sont seulement actifs si [OU2] = [Fno] ou [Fnc].(→ 10.2.10 Teach - Régler le seuil de commutation pour la fonction fenêtre OUT1 / OUT2)
dFo	Réglage du temps de suppression d'erreurs pour les sorties de commutationGrâce à cette fonction, les saturations de brève durée de l'élément de mesure peuvent être supprimées (ces saturations peuvent se produire en raison d'une réflexion directe ou de grandes fluctuations de luminosité). Pendant le temps réglé, la dernière valeur mesurée valable est affichée, les signaux de sortie restent inchangés.(→ 10.3.2 Régler le temps de suppression d'erreurs pour les sorties de commutation)
d,S	Réglage de l'affichage2 réglages peuvent être sélectionnés :[on], [OFF]Avec le réglage [OFF] l'afficheur est désactivé automatiquement après 30 sec. Seule la LED "power-on" reste allumée.A chaque fois que le bouton est actionné, l'afficheur est activé pendant 15 sec.(→ 10.2.2 Réglage de l'affichage)
Un	Réglage de l'unité d'affichageSélectionner l'unité de mesure pour [SP1], [SP2], [nP1], [nP2], [FP1], [FP2]Options de sélection : [cm], [Inch](→ 10.2.1 Sélectionner l'unité d'affichage)

9 Modes de fonctionnement

9.1 Mode Run

Le mode Run correspond au mode de fonctionnement normal.

Après la mise sous tension l'appareil se trouve en mode Run. Il exécute ses fonctions de surveillance et génère les signaux de sortie selon les paramètres réglés.

L'afficheur indique la distance actuelle ou la réflectivité de l'objet, les LED jaunes signalent l'état de commutation des sorties.

La distance de mesure est affichée en unité réglée.

Réflectivité de l'objet:

- Plage de valeurs 1...99

Exemple :

• r99 correspond à un objet blanc
• r20 correspond à un objet gris

Un changement entre les deux valeurs mesurées est possible via la touche "haut" ou "bas".

9.2 Mode affichage

Affichage des paramètres et des valeurs de paramètres réglées.

▶ Appuyer brièvement sur [ENTER].

L'appareil passe en mode affichage. En interne il reste en mode Run.

Les valeurs de paramètres réglées peuvent être lues :

Pour faire défiler les paramètres appuyer brièvement sur la touche "haut" / "bas".
- Appuyer brièvement sur [Enter] pour l'affichage de la valeur de paramètre correspondante.

Après 15 s, l'appareil se remet en mode Run.

Réglage des valeurs de paramètre → 10.1 Paramétrage en général.

10 Paramétrage

Pendant le paramétrage l'appareil reste en mode de fonctionnement en interne. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que la modification soit validée.

10.1 Paramétrage en général

10.1.1 Réglage d'une valeur de paramètre

Régler l'unité d'affichage [Uni] avant de déterminer les valeurs pour les paramètres. En cas d'un changement ultérieur de l'unité d'affichage des erreurs d'arrondi lors de la conversion interne peuvent fausser les valeurs réglées. → 10.2.1 Sélectionner l'unité d'affichage.

1	Sélectionner le paramètre► Appuyer sur [ENTER] pour accéder au niveau de menu 1.► Appuyer sur la touche "haut" ou "bas" jusqu'à ce que le paramètre souhaité soit affiché.	➡
2	Régler la valeur du paramètre► Appuyer brièvement sur [Enter].> La valeur de paramètre actuelle est affichée.► Appuyer sur la touche "haut" ou "bas" et la maintenir appuyé.> La valeur de paramètre actuelle clignote pendant 3 s.► Augmenter la valeur de réglage pas à pas en appuyant sur le bouton-poussoir plusieurs fois, ou en continue en appuyant sur le bouton-poussoir en permanence.
	Réduire la valeur : laisser l'affichage aller jusqu'à la valeur de réglage maximum. laisser l'affichage aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.
3	Confirmer la valeur de paramétrage► Appuyer brièvement sur [ENTER].> Retour au niveau de menu 1> Le paramètre est indiqué de nouveau ; la nouvelle valeur de paramètre réglée devient effective.	➡

4	Réglage d'autres paramètres► Sélectionner un paramètre comme décrit à l'étape 1 et passer à l'étape 2.
5	Terminer le paramétrage► Attendre 15 s ou appuyer sur les touches "haut" et "bas".► Si nécessaire, répéter plusieurs fois pour accéder au niveau de menu 0.> La valeur mesurée actuelle est indiquée.

10.1.2 Changement du niveau de menu 1 au niveau de menu 2

► Appuyer plusieurs fois sur la touche "bas" jusqu'à ce que [EF] soit affiché.
► Appuyer brièvement sur [Enter].> Le premier paramètre du sous-menu est affiché (ici : [rES]).

10.1.3 Verrou électronique

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. A l'état de livraison, l'appareil n'est pas verrouillé.

Verrouiller► S'assurer que l'appareil est en mode de fonctionnement normal.► Appuyer sur la touche "haut" + "bas" (env. 10 s) jusqu'à ce que [Lo] soit affiché.> L'appareil est verrouillé.
En cas d'appareil verrouillé, [Lo] est affiché brièvement lorsque l'on essaie de changer des valeurs de paramètre pendant le fonctionnement.

Déverrouiller▶ Appuyer sur la touche "haut" + "bas" jusqu'à ce que [uLo] soit affiché.> L'appareil est déverrouillé.

Timeout

Si lors du réglage aucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode Run sans aucune modification des valeurs.

10.2 Paramétrage des réglages de base

10.2.1 Sélectionner l'unité d'affichage

Régler [Uni] avant de saisir les valeurs de paramètres [SPx], [nPx], [FPx].En cas d'un changement ultérieur de l'unité d'affichage des erreursd'arrondi lors de la conversion interne peuvent fausser les valeurs réglées.► Passer à [EF].► Sélectionner [Uni] et régler l'unité de mesure.Sélection de l'unité de mesure : [cm], [Inch]► Confirmer en appuyant sur [ENTER].> L'unité sélectionnée est affichée par la LED verte.

Un i

10.2.2 Réglage de l'affichage

► Passer à [EF].► Sélectionner [diS] et effectuer les réglages.2 réglages peuvent être sélectionnés :• [On] = l'affichage de la valeur mesurée est activé en mode Run.• [OFF] = l'affichage de la valeur mesurée est désactivé en mode Run.Par l'appui sur l'un des boutons la valeur mesurée actuelle estaffichée pendant 15 s.► Confirmer en appuyant sur [ENTER].Même si l'affichage est désactivé, les LED restent actives.

d 15

10.2.3 Configurer OUT1 OUT2

► Sélectionner [OU1] / [OU2] et régler les fonctions de commutation.Fonctions de commutation :• [Hno] = fonction hystérésis / normalement ouvert• [Hnc] = fonction hystérésis / normalement fermé)• [Fno] = fonction fenêtre / normalement ouvert• [Fnc] = fonction fenêtre / normalement fermé• [OFF] = sortie de commutation est désactivée► Confirmer en appuyant sur [ENTER].

OU 1OU2

10.2.4 Fonction hystérésis

L'hystérésis garantit un état de commutation de la sortie stable en cas de fluctuations de la valeur mesurée autour du seuil de commutation. Le seuil de commutation sélectionné [SPx] est le seuil d'enclenchement. Le seuil de déclenchement est automatiquement réglé en dessus du seuil d'enclenchement [SPx] par le détecteur. L'écart nominal entre le seuil d'enclenchement et le seuil de déclenchement est l'hystérésis. Elle est indiquée dans la fiche technique. L'hystérésis dépend de la réflectivité de l'arrière-plan.

Exemple Hno

1. Lors de l'approche de l'objet la sortie commute lorsque le seuil d'enclenchement (A) est atteint (pour la fonction de sortie [Hno]).
2. Si l'objet s'éloigne de nouveau, la sortie ne change son état de commutation que si le seuil de déclenchement (B) est dépassé.
   Le seuil de déclenchement (B) est supérieur au seuil d'enclenchement (A).

Si la fonction de sortie [Hnc] a été sélectionnée, les seuils d'enclenchement et de déclenchement sont inversés. La sortie est désactivée lors de l'approche de l'objet. Si l'objet s'éloigne de nouveau, la sortie est activée.

Etat de commutation des sorties

Fonction de sortie Distance objet (D) Etat de commutation
[Hno] D < [SPx] fermé
	D > [SPx] ouvert
[Hnc] D < [SPx] ouvert
	D > [SPx] fermé

10.2.5 Régler le seuil de commutation pour la fonction hystérésis OUT1 / OUT2

► Passer à [EF].► Sélectionner la fonction de sortie [Hno] ou [Hnc] dans [OU1].► Confirmer en appuyant sur [ENTER].► Sélectionner [SP1] et régler le seuil de commutation.► Confirmer en appuyant sur [ENTER].

OU1OU2SP1

10.2.6 Teach-in arrière-plan pour la fonction hystérésis OUT1 / 2

► Passer à [EF].► Sélectionner la fonction de sortie [Hno] ou [Hnc] dans [OU1].► Confirmer en appuyant sur [ENTER].► Sélectionner [tS1].> La valeur de paramètre pour [SP1] est affichée.► Appuyer sur la touche "haut" ou "bas" et la maintenir appuyé.> La valeur de paramètre clignote pendant 3 s.> La nouvelle valeur de paramètre est affichée.► Confirmer en appuyant sur [ENTER].> La valeur apprise est sauvegardée dans [SP1].

OU1OU2LS1SP1

10.2.7 Hystérésis dynamique

Les valeurs mesurées détectées par le détecteur fluctuent en fonction de la situation. Ces fluctuations des valeurs mesurées sont particulièrement fortes en cas d'un petit rapport signal/bruit. Cela est le cas lors de la détection des cibles très foncées et beaucoup de lumière ambiante. Le seuil de déclenchement est réglé automatiquement par le détecteur dès que [SPx] a été sélectionné.

Arrière-plan très foncé = grande hystérésis.

Arrière-plan très clair = faible hystérésis.

La distance minimum entre l'objet et l'arrière-plan peut être réduite si l'arrière-plan est très claire (par ex. blanc).

Un arrière-plan claire permet la détection d'objets de faible épaisseur.

10.2.8 Fonction fenêtre

Pour les deux sorties (OUT1 / OUT2), il existe une possibilité de définir une fenêtre pour reconnaître l'objet.

Commute si l'objet est détecté

Si la valeur mesurée est entre le seuil "proche" [nPx] et le seuil "éloigné" [FPx], la sortie est fermée (si [OUx] = [Fno]).

Déclenche si l'objet est détecté

Si la valeur mesurée est entre le seuil "proche" [nPx] et le seuil "éloigné" [FPx], la sortie est ouverte (si [OUx] = [Fnc]).

Les paramètres [nP1] et [FP1] peuvent également être programmés via la fonction teach. Dans ce cas, les seuils de déclenchement sont réglés dynamiquement par le détecteur → 10.2.7 Hystérésis dynamique.

La distance minimum permise entre [nP1] et [FP1] est 1 mm.

Condition : nP1 < FP1

L'apprentissage de nP1 > FP1 n'est pas accepté par le détecteur.

Etat de commutation des sorties

Fonction de sortie Distance objet (D) Etat de commutation
[Fno]	D < [nPx]D > [FPx]	ouvert
	[nPx] < D < [FPx] fermé
[Fnc]	D < [nPx]D > [FPx]	fermé
	[nPx] < D < [FPx] ouvert
Les deux limites de la fenêtre ([nPx] et [FPx]) travaillent avec une hystérésis → 10.2.4 Fonction hystérésis / exemple de fonction de sortie [Hno].

10.2.9 Régler les seuils de commutation pour la fonction fenêtre OUT1 / OUT2

Passer à [EF].Sélectionner la fonction de sortie [Fno] ou [Fnc] dans [OU1].Confirmer en appuyant sur [ENTER].Sélectionner [nP1] et régler le seuil "proche".Confirmer en appuyant sur [ENTER].Sélectionner [FP1] et régler le seuil "éloigné".Confirmer en appuyant sur [ENTER].

OU1OU2nP1FP1

10.2.10 Teach - Régler le seuil de commutation pour la fonction fenêtre OUT1 / OUT2

► Passer à [EF].► Sélectionner la fonction de sortie [Fno] ou [Fnc] dans [OU1].► Confirmer en appuyant sur [ENTER].► Passer à [EF] et sélectionner [tn1].> La valeur de paramètre pour [nP1] est affichée.► Appuyer sur la touche "haut" ou "bas" et la maintenir appuyé.> La valeur de paramètre clignote pendant 3 s.> La nouvelle valeur de paramètre est affichée.► Confirmer en appuyant sur [ENTER].► Passer à [EF] et sélectionner [tF1].> La valeur de paramètre pour [FP1] est affichée.► Appuyer sur la touche "haut" ou "bas" et la maintenir appuyé.> La valeur de paramètre clignote pendant 3 s.> La nouvelle valeur de paramètre est affichée.► Confirmer en appuyant sur [ENTER].

OU1OU2En1EFInPIFP I

10.3 Fonctions étendues

10.3.1 Régler la temporisation pour les sorties de commutation

► Passer à [EF].► Sélectionner un paramètre avec la touche "haut" ou "bas" :[dSx] = temporisation à l'enclenchement ; [drx] = temporisation au déclenchement► En appuyant sur [Enter] régler la valeur du paramètre :> La valeur de paramètre réglée est affichée.► Maintenir appuyé la touche "haut" ou "bas" pour au moins 3 s.> Valeur de paramètre clignote.► Régler la valeur de paramètre avec la touche "haut" ou "bas".Plage de réglage [s] : 0 / 0,1...5 s en pas de 0,1 s(0 = temporisation n'est pas active)► Confirmer en appuyant sur [ENTER].

10.3.2 Régler le temps de suppression d'erreurs pour les sorties de commutation

► Passer à [EF].► Sélectionner le paramètre [dFo] avec la touche "haut" ou "bas" :► En appuyant sur [Enter] régler la valeur du paramètre :> La valeur de paramètre réglée est affichée.► Maintenir appuyé la touche "haut" ou "bas" pour au moins 3 s.► Valeur de paramètre clignote.► Régler la valeur de paramètre avec la touche "haut" ou "bas". Plage de réglage [s] : 0 / 0,1...5 s en pas de 0,1 s► Confirmer en appuyant sur [ENTER].

10.3.3 Remettre tous les paramètres au réglage usine.

► Passer à [EF].► Sélectionner [rES] avec la touche "haut" ou "bas", puis appuyer [Enter].> [ rE] est affiché.► Appuyer sur la touche "haut" ou "bas" jusqu'à ce que [---] soit affiché.> Tous les paramètres sont remis au réglage usine.

11 IO-Link

11.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'un maître IO-Link.

L'interface IO-Link permet l'accès direct aux paramètres et valeurs du détecteur et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement. De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB.

Vous trouverez plus d'informations sur IO-Link sur www.ifm.com.

11.2 Informations spécifiques à l'appareil

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant les valeurs du détecteur, des informations de diagnostic et les paramètres sous forme de table sur www.ifm.com.

11.3 Outils de paramétrage

Vous trouverez toutes les informations nécessaires concernant le matériel et logiciel IO-Link sur www.ifm.com.

11.4 Fonctionnalité

Avec IO-Link toutes les fonctions et données mesurées sont disponibles qui peuvent également être accédées via l'afficheur et les boutons-poussoirs sur l'appareil.

La valeur de données process inclut la distance de mesure et la réflectivité de l'objet.

Toutes les fonctions sont décrites en détail dans l'IODD.

12 Mise en service / Fonctionnement

• Après le montage, le raccordement électrique et la programmation, vérifier le bon fonctionnement de l'appareil.

  En cas d'une mise en service correcte, la distance à l'objet est affichée.

Durée de vie d'une diode laser : 50000 heures

12.1 Messages d'erreur

Affichage Cause possible Sortie de commutation
[- H]	Trop de lumière, par ex. surface réfléchissante	ON	OFF	OFF	ON
[--]	Pas assez de lumière, aucun objet	OFF	ON	OFF	ON
[nEA]	Objet à mesurer hors de l'étendue de mesure < 25 mm	ON	OFF	OFF	ON

Affichage Cause possible Sortie de commutation
[FAr]	Objet à mesurer hors de l'étendue de mesure > 165 cm	OFF ON	OFF ON
[OFF] Laser est désactivé OFF ON OFF High
[ErP] Plausibilité (par ex. objet trop rapide)		X^1)	X^1)	X^1)	X^1)
[SC] Court-circuit de toutes les sorties de commutation

1) Inchangée

13 Entretien, réparation et élimination

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

▶ Dégager le panneau transparent situé devant la lentille de tout encrassement.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
▶ Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.

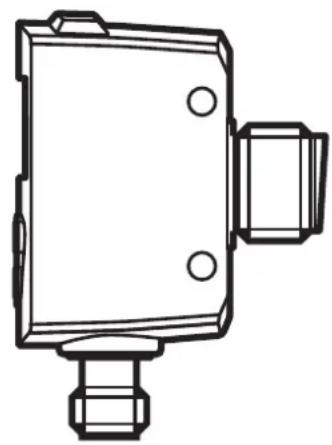

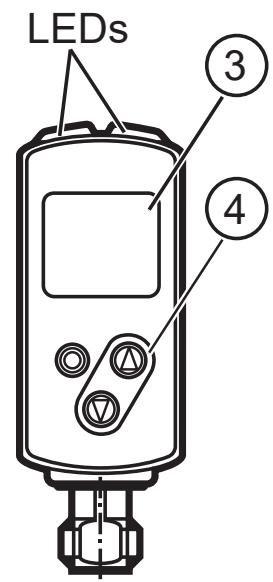

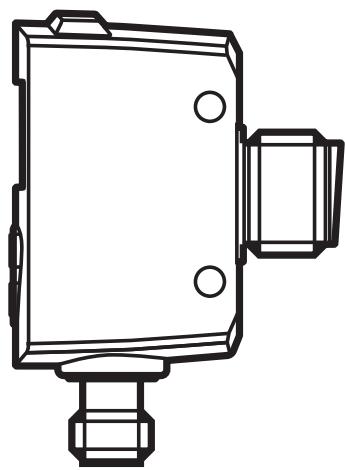

14 Schéma d'encombrement

22,5 61,7 M18x1 M12x1 45,2 4,2 14,2 24,1 Ø3,3 LEDs ① ②

Dimensions en mm
1: Affichage alphanumérique à 3 digits / indication de fonction par LED
2: Boutons de programmation

15 Réglage usine

Paramètre	Plage de réglage Réglage	usine	Son propre réglage
Uni	cm, inch cm
OU1	Hno, Hnc, Fno, Fnc Hno
SP1	3,0...150 150
nP1	3,0...150 20
FP1	3,0...150 25
OU2	Hno, Hnc, Fno, Fnc, OFF	Hno
SP2	3,0...150 3,0
nP2	3,0...150 30
FP2	3,0...150 35
dS1	0...0,1...5 0 s
dr1	0...0,1...5 0 s
dS2	0...0,1...5 0 s
dr2	0...0,1...5 0 s
dFo	0...0,1...5 0,1 s
diS	On / OFF On

Données techniques et informations supplémentaires sur www.ifm.com
