Type de produit	Caméra de surveillance extérieure
Marque	Bosch
Modèle	Smart Home Eyes Outdoor
Résolution vidéo	1920 x 1080 (1080p)
Angle de vue horizontal	112°
Vision nocturne	Lampe LED intégrée avec éclairage avant et décoratif
Détection de mouvement	Capteur infrarouge sur 180°
Communication bidirectionnelle	Microphone et haut-parleur intégrés
Connectivité WiFi	IEEE 802.11b/g/n
Portée WiFi	80 m en champ libre
Alimentation électrique	210-250 VAC, 50 Hz via câble 3 fils
Consommation maximale	15 W (éclairage avant 7 W, éclairage décoratif 1 W chacun)
Dimensions (H x L x P)	210 mm x 70 mm x 100 mm
Poids	750 g
Température de fonctionnement	-20 °C à +50 °C
Carte mémoire incluse	Carte SD de 8 Go (env. 200 événements)
Contenu de l'emballage	Caméra, support mural, 2 chevilles, 2 vis, notice
Hauteur de montage recommandée	1,5 à 2,5 m du sol
Entretien	Ne pas ouvrir, utiliser pièces d'origine, remplacer après 10 ans
Réparabilité	Contacter le SAV au 00800 84 37 62 78
Sécurité	Installation par personne habilitée, respecter consignes de sécurité

FOIRE AUX QUESTIONS - Smart Home Eyes Outdoor BOSCH

Comment installer la caméra extérieure Eyes Bosch Smart Home ?

Suivez les étapes dans la notice : 1) Téléchargez l'application Bosch Smart Cameras. 2) Montez la caméra sur le support mural après avoir coupé le courant. 3) Raccordez l'alimentation 230V. 4) Dans l'application, ajoutez la caméra en scannant le QR code généré à environ 40 cm.

Comment réinitialiser la caméra ?

Utilisez le bouton de réinitialisation situé sous le couvercle décoratif (repère 7). Vous pouvez aussi couper l'alimentation pendant 30 secondes en débranchant le disjoncteur ou en retirant la caméra du support.

Que faire si la LED clignote en rouge ?

Un clignotement rouge indique un défaut général. Coupez le disjoncteur pendant 30 secondes ou retirez la caméra du support pour la mettre hors tension, puis rétablissez l'alimentation. Si le problème persiste, consultez la FAQ en ligne.

Quelle est la portée WiFi de la caméra ?

La portée WiFi est de 80 mètres en champ libre. À l'intérieur, la portée peut être réduite par les obstacles. Avant l'installation, vérifiez la puissance du signal à l'emplacement choisi.

Comment ajouter la caméra à l'application Bosch Smart Cameras ?

Après avoir monté et alimenté la caméra, ouvrez l'application, connectez-vous, puis sélectionnez Ajouter caméra. Saisissez le mot de passe WiFi, l'application génère un QR code. Tenez le téléphone à 40 cm devant la caméra pour qu'elle le scanne.

La caméra fonctionne-t-elle sans abonnement cloud ?

Oui, la caméra dispose d'une carte SD de 8 Go incluse pour l'enregistrement local d'environ 200 événements. Aucun abonnement n'est nécessaire pour les fonctionnalités de base.

Peut-on utiliser la caméra à l'intérieur ?

Bien que conçue pour l'extérieur, la caméra peut être utilisée à l'intérieur. Cependant, elle nécessite une alimentation 230V et un support mural. L'utilisation conforme prévoit une installation en extérieur avec des composants Bosch Smart Home.

Comment nettoyer la caméra ?

Ne peignez pas et ne recouvrez pas la caméra. Pour le nettoyage, utilisez un chiffon doux et sec. N'ouvrez jamais le boîtier et n'utilisez pas de produits chimiques. Consultez la notice pour plus de détails.

Que faire en cas de perte de connexion WiFi ?

Si la LED clignote alternativement rouge et vert, cela indique un échec de connexion WiFi. Vérifiez la puissance du signal et le mot de passe. Revenez en arrière dans l'application et ressaisissez les informations. Si le problème persiste, redémarrez le routeur.

Quelles sont les dimensions et le poids de la caméra ?

Les dimensions sont 210 mm (H) x 70 mm (L) x 100 mm (P) et le poids est de 750 g. L'emballage mesure 285 mm x 190 mm x 100 mm.

MODE D'EMPLOI Smart Home Eyes Outdoor BOSCH

Caméra extérieure Eyes

Notice d'utilisation

BOSCH

Bienvenue dans votre maison intelligente ! Configurez votre produit en seulement 3 étapes.

Commencez par télécharger l'application Bosch Smart Cameras !

Vous avez besoin de l'application Bosch Smart Cameras pour l'installation et la configuration de votre caméra extérieure Eyes Bosch Smart Home. Vous devez également disposer d'une connexion WiFi stable.

Démarrez l'application Bosch Smart Cameras.

Montez la caméra extérieure Eyes et raccordez-la au secteur.

Mettez en service la caméra extérieure Eyes au moyen de l'application Bosch Smart Cameras.

Pour simplifier l'installation de votre caméra extérieure Eyes Bosch Smart Home, regardez la vidéo explicative sur notre site Internet : www.bosch-smarthome.com/Installation

Félicitations pour l'achat de cette caméra extérieure Eyes Bosch Smart Home. Elle va contribuer à rendre votre maison plus sûre et plus intelligente. Car la caméra extérieure Eyes détecte automatiquement les mouvements et se met alors à les enregistrer. Elle dispose par ailleurs d'une lampe permettant d'obtenir de bonnes images même la nuit. Grâce à l'application Bosch Smart Cameras, vous pouvez vérifier à tout moment, depuis n'importe où, si tout va bien à la maison.

Nous vous souhaitons beaucoup de plaisir avec votre nouveau produit. L'équipe Bosch Smart Home

TABLE DES MATIÈRES

1.0 Description du produit.... 08 1.1 Utilisation conforme.. 09 2.0 Contenu de l'emballage 10 3.0 Consignes de sécurité....12 3.1 Explication des symboles 12 3.2 Mentions juridiques 13 3.3 Consignes de sécurité 14

4.0 Éléments d'affichage et de commande......16 4.1 Vue d'ensemble du produit 16 5.0 Montage 20 5.1 Consignes de montage 20 5.2 Contrôle de la disponibilité d'un réseau WiFi 21 5.3 Montage du support mural. 22 5.4 Câblage du support mural. 25 5.5 Raccordement de la caméra extérieure Eyes.. 26

6.0 Installation et mise en service 28 6.1 Démarrage de l'application Cameras 29 6.2 Mise en service de la caméra extérieure Eyes 30 7.0 Commande de la caméra extérieure Eyes 32 8.0 Dysfonctionnements et dépannage 33

9.0 Indications sur le produit.... 34 9.1 Caractéristiques techniques....34 9.2 Déclaration de conformité 35 9.3 Défauts de transmission 35 9.4 Logiciel Open Source 36 9.5 Protection de l'environnement et élimination des déchets 38 10.0 Autres informations.. 39

1.0 DESCRIPTION DU PRODUIT

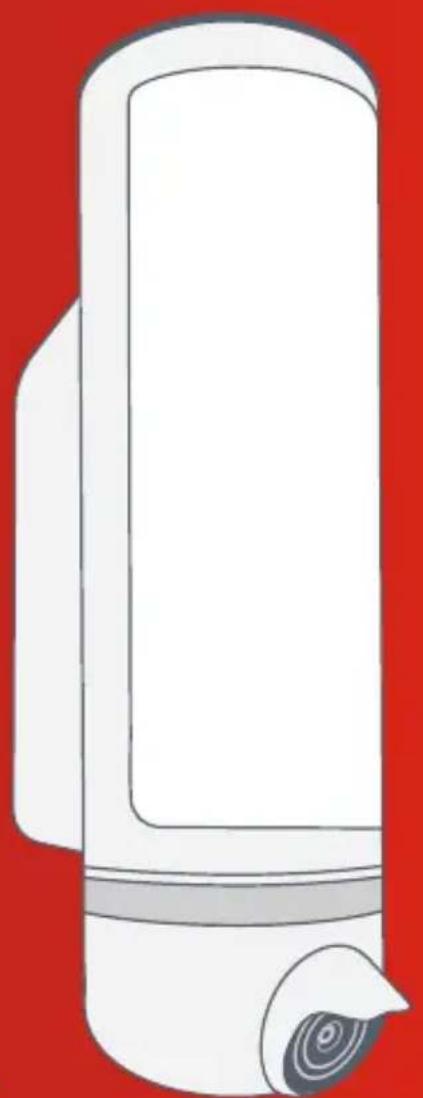

La caméra extérieure Eyes de Bosch SmartHome est une caméra de sécurité pilotable par WiFi. Elle dispose des fonctions et composants suivants :

Lampe LED, éléments lumineux décoratifs, carte SD de 8 Go permettant l'enregistrement d'environ 200 événements, microphone et haut-parleur pour communication bidirectionnelle.

1.1 Utilisation conforme

Le produit est conçu pour une utilisation à l'extérieur en combinaison avec des composants Bosch Smart Home d'origine.

Lors de la mise en service, respectez impérativement les consignes de sécurité et les instructions de cette notice et de l'application Bosch Smart Home. Respectez les conditions de raccordement, températures ambiantes et taux d'humidité limites indiqués dans les caractéristiques techniques (voir p. 34). Évitez le rayonnement solaire direct ainsi que toute source de chaleur ou de froid.

Pour en savoir plus sur les fonctions spéciales ou l'accès hôte pour les amis, consultez le site www.bosch-smarthome.com

N'ouvrez pas le produit et n'y apportez aucune modification. Toute autre utilisation est considérée comme non conforme. Nous déclinons toute responsabilité pour les dommages en résultant.

2.0 CONTENU DE L'EMBALLAGE

Caméra extérieure Eyes

Support mural

2 chevilles

2 vis

3.0 CONSIGNES DE SÉCURITÉ

3.1 Explication des symboles

Attention !

Signale un danger.

Info importante !

Indique des informations importantes.

3.2 Mentions juridiques

Vie privée

La caméra extérieure Eyes de Bosch Smart Home a été conçue pour une utilisation en extérieur. La législation en vigueur dans certains pays limite la surveillance en dehors de son propre domicile ou domaine privé. Informez-vous de la législation en vigueur dans votre pays. Pour protéger la vie privée de tiers, installez la caméra de façon à ce qu'elle ne puisse filmer aucune rue, place publique ou propriété limitrophe. Nous vous recommandons par ailleurs d'informer les membres de votre famille, le personnel domestique et les visiteurs de la présence de la caméra et d'en préciser la fonction.

Sécurité

Veuillez noter que la présence de la caméra extérieure Eyes de Bosch Smart Home ne vous donne pas l'assurance d'être systématiquement informé par l'application de toutes les situations d'urgence et effractions à votre domicile. C'est toujours à vous qu'il incombe de passer un appel d'urgence en cas de nécessité. Bosch Smart Home GmbH n'assume aucune responsabilité pour les notifications, alertes ou enregistrements manquants ou erronés.

3.3 Consignes de sécurité

N'ouvrez en aucun cas la caméra extérieure Eyes de Bosch Smart Home. Elle ne contient aucune pièce nécessitant une intervention ou un entretien de la part de l'utilisateur. En cas de dysfonctionnement, contactez notre service après-vente au 00800 84 37 62 78. Veillez à une utilisation conforme aux prescriptions.

N'utilisez que des pièces d'origine. N'utilisez que le matériel de montage préconisé dans la présente notice. Ne peignez pas la caméra ! Ne recouvrez pas la caméra de papier peint ! Il est recommandé de remplacer la caméra après 10 années d'utilisation.

Attention risque d'électrocution. Seul le fabricant, un technicien de service après-vente agréé ou une personne disposant des mêmes qualifications est autorisé à procéder au remplacement de la source d'éclairage.

L'installation de ce produit doit être confiée à des personnes habilitées à installer des appareils fonctionnant sur réseau alternatif 230 V. En cas de doute, informez-vous sur la législation en vigueur.

4.0 ÉLÉMENTS D'AFFICHAGE ET DE COMMANDE

4.1 Vue d'ensemble du produit

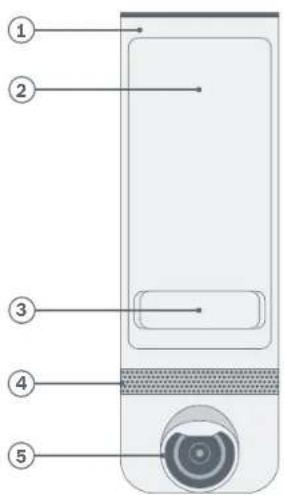

Face avant, Face arrière

Rep. Désignation Explication
1	Boîtier de laamera	-
2 Éc	airage avant	S'allume automatiquement dés qu'un mouvement est décelé; peut aussi servir d'éclairage d'accueil
3	Détector de mouvement	Saisie des mouvements sur 180°
4	Couvre-haut-parleur	Protège le haut-parleur et le microphone qui se trouvent derrière
5	Objectif grand angle	Couvre un champ angulaire de 112° dans le sens horizontal; peut être ajusté lors de l'installation pour couvir la plaque angulaire idéale

Vue de dessus

Support mural

Vue de dessous

Rep. Désignation Explication
6	Éclairage décoratif	Éclairage décoratif supérieur et inférieur
7	Ouverture d'accès au bouton de réinitialisation	Le bouton réinitialise laamera, la déconnecté du réseau et efface tous les enregistements
8	Bonnier	Connexions pour les fils de phase, neutre et terre
9	Passage de cable	Les cables d'alimentation 220 V doivent passer par ce trou

5.0 MONTAGE

5.1 Consignes de montage

Avant de commencer

Coupez impérativement le disjoncteur !

Pour simplifier l'installation de votre caméra extérieure Eyes Bosch Smart Home, regardez la vidéo explicative sur notre site Internet : www.bosch-smarthome.com/Installation

5.2 Contrôle de la disponibilité d'un réseau WiFi

La caméra extérieure Eyes a besoin d'une connexion WiFi stable.

3G/4G	×
	×
	×
	√
	√

Après avoir choisi l'endroit où vous souhaitez fixer la caméra extérieure, contrôlez avec ce périphérique mobile la puissance du signal WiFi.

Le tableau ci-dessus vous indique si la puissance de réception est suffisante.

5.3 Montage du support mural

La caméra extérieure Eyes doit être alimentée en tension 230 V par un câble à 3 fils (phase, neutre, terre).

Assurez-vous que le courant (disjoncteur) a bien été coupé !

La caméra extérieure Eyes doit être fixée au mur à une hauteur de 1,5 à 2,5 m par rapport au sol.

La caméra extérieure Eyes doit être montée avec la caméra orientée vers le bas.

Positionnez le support mural à l'endroit voulu, faites passer les trois fils du câble d'alimentation à travers

l'ouverture et marquez l'emplacement des trous à percer.

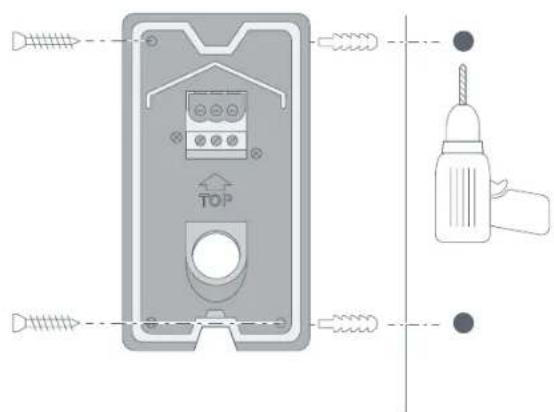

5.4 Câblage du support mural

Percez les deux trous et insérez les chevilles fournies.

Vissez ensuite le support mural au mur.

Reliez les fils du câble d'alimentation aux bornes correspondantes du support mural.

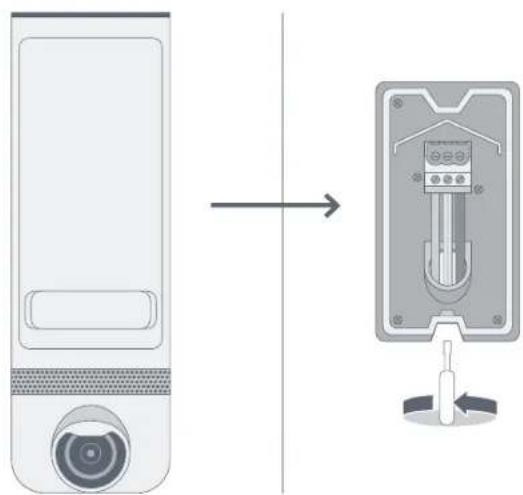

5.5 Raccordement de la caméra extérieure Eyes

Positionnez la caméra extérieure Eyes sur le support mural en veillant à ce qu'elle s'enclenche de manière audible. Vissez ensuite la caméra avec la vis de blocage.

Rétablissez le courant. La caméra est alors sous tension. Elle démarre automatiquement. Dès que la caméra est prête pour l'étape d'installation suivante, la LED se met à clignoter en vert.

6.0 INSTALLATION ET MISE EN SERVICE

Avant de commencer

Commencez par télécharger l'application Bosch Smart Cameras ! Vous en aurez besoin pour l'installation et la configuration. Assurez-vous par ailleurs de disposer d'une connexion Internet via un routeur WiFi et faites en sorte d'avoir le mot de passe WiFi à portée de main. Connectez votre périphérique mobile au réseau WiFi de votre routeur ADSL.

Pour appareils Android Pour appareils Apple iOS

Allez dans Google Play - Cherchez « Bosch Smart Home » > Sélectionnez l'application « Bosch Smart Cameras » Appuyez sur « Installer »

Allez dans l'App Store - Cherchez « Bosch Smart Home » > Sélectionnez l'application « Bosch Smart Cameras » Appuyez sur « Installer »

6.1 Démarrage de l'application Cameras

Pour pouvoir effectuer la mise en service de la caméra extérieure Eyes, votre périphérique mobile doit être connecté au réseau WiFi auquel vous souhaitez intégrer la caméra.

Démarrez l'application Bosch Smart

Cameras et connectez-vous avec votre

identifiant et votre mot de passe.

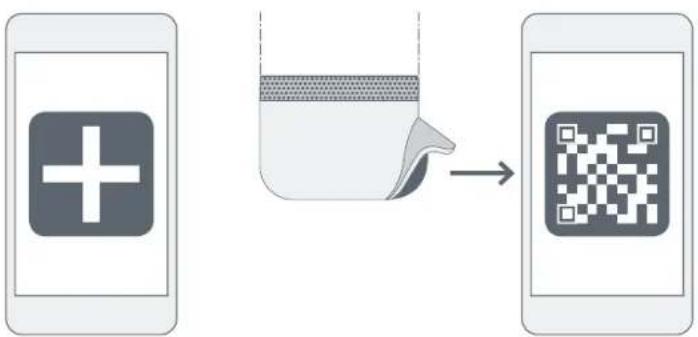

6.2 Mise en service de la caméra extérieure Eyes

Sélectionnez « Ajouter caméra » sur l'application Bosch Smart Cameras. Saisissez le mot de passe de votre réseau WiFi. Il est indispensable que votre périphérique mobile soit connecté au réseau auquel vous souhaitez connecter la caméra extérieure Eyes.

L'application génère un QR code. Positionnez le périphérique mobile avec le QR code devant la caméra extérieure, à une distance d'env. 40 cm.

Dès que la caméra a reconnu le QR code, un signal sonore retentit et la LED s'allume en vert pendant env. 3 secondes.

La caméra redémarre ensuite, la LED s'allume alors en rouge.

La caméra se connecte ensuite au service Cloud. La procédure de connexion dure de 20 à 25 secondes. Une fois que la connexion est établie, la LED s'allume en bleu. La caméra est alors opérationnelle.

7.0 COMMANDE DE LA CAMÉRA EXTÉRIEURE EYES 8.0 DYSFONCTIONNEMENTS ET DÉPANNAGE

La caméra extérieure Eyes se commande à partir de l'application Bosch Smart Cameras. Vous trouverez une description détaillée des fonctions

disponibles dans la Foire aux Questions (FAQ) du site www.bosch-smarthome.com

Défaut Signal d'erreur Mesures
- LED éteinte		Contrôlez l'alimentation électrique de laamera.
Défaut d'ordre général lors de la phase de démarrage	LED clignote en rouge	Coupez le disjoncteur pendant 30 s ou retirez laamera de son support pendant 30 s pour qu'elle ne soit plus alimentée.
Échec de la connexion au réseau WiFi	LED clignote alternatively en rouge et en vert	Contrôlez la puissance du signal WiFi (sur laamera et le péripérisque mobile). Revenez une étape en arrêt dans l'application. Saisissez à nouveau le mot de passer WiFi. Positionné le QR code devant laamera extérieure Eyes.
Échec de la connexion au serveur Cloud	LED clignote alternatively en rouge et en bleu	Vérifiez la connexion Internet du routeur. Si la connexion est ok, attendez 30 minutes.

Pour plus d'informations (par exemple, pour savoir comment réinitialiser la caméra extérieure Eyes), consultez notre Foire aux Questions (FAQ) sur : www.bosch-smarthome.com/faq

9.1 Caractéristiques techniques

Type Caméra extérieure
Référence d'article F01U314889
Résolution de la caméra extérieure Eyes 1	920 x 1080 (1080p)
HVOF 112°
WiFi IEEE 802.11b/g/n
Portée WiFi 80 m
Dimensions (H x L x P) 210 mm x 70 mm x	100 mm
Alimentation électricque 210-250 VAC, 50 Hz
Consommation max. 15 W
Consommation éclairage avant max. 7 W
Consommation éclairage supérieur/inferieur	1 W/1 W
Poids 750 g
Température de service	-20 °C à +50 °C
Dimensions de l'emballage	285 mm x 190 mm x 100 mm

9.2 Déclaration de conformité

Robert Bosch Smart Home GmbH déclare par la présente que l'équipement radioélectrique de la caméra extérieure Eyes Bosch Smart Home est conforme à la directive 1999/5/CE et est conçu pour une utilisation dans tous les pays de l'Union Européenne.

La déclaration de conformité et la déclaration de performance peuvent être téléchargées sur www.bosch-smarthome.com.

9.3 Défauts de transmission

Des défauts de transmission ne peuvent pas être exclus (dus par exemple à des moteurs électriques ou des appareils électriques défectueux). La portée radio au sein des bâtiments peut être très différente de la portée en champ libre. Veuillez noter que certains appareils Bluetooth, tels que

les écouteurs, peuvent également altérer la transmission. Outre la puissance de transmission et les propriétés de réception des récepteurs, d'autres facteurs peuvent influencer la transmission, comme l'humidité de l'air ou la configuration du bâtiment.

9.4 Logiciel Open Source

Ce produit de Bosch Smart Home utilise un logiciel Open Source. Vous trouverez ci-après les informations de licence pour les composants Open Source utilisés.

La traduction de cette licence n'est destinée qu'à faciliter la compréhension. C'est la version originale en anglais qui fait foi pour les droits d'auteur, les conditions de licence, etc.

core_cm3.h

Copyright (C) 2009-2013 ARM Limited. Tous droits réservés. La redistribution et l'utilisation, sous forme binaire ou en code source, avec ou sans modification, sont autorisées sous réserve du respect des conditions suivantes :

Les redistributions de code source doivent conserver la notice de copyright ci-dessus, la liste de conditions et la clause de protection suivante. Les redistributions sous forme binaire doivent inclure la notice de copyright ci-dessus, la liste de conditions et la clause de protection suivante dans la documentation et/ou dans les autres éléments fournis à la livraison. Ni le nom d'ARM ni les noms de ses contributeurs ne doivent servir à soutenir ou à promouvoir des produits dérivés de ce moyen sans autorisation écrite préalable.

Le présent logiciel est fourni par le titulaire du droit d'auteur et ses contributeurs en l'état, et aucune garantie explicite ou implicite, incluant, mais sans s'y limiter, les garanties implicites de qualité marchande et d'adéquation à un usage particulier n'est offerte. Le titulaire du droit d'auteur ou ses contributeurs ne seront en aucun cas tenus responsables en cas de dommages directs, indirects, particuliers, exemplaires ou consécutifs (y compris entre autres l'achat de biens ou de services de substitution ; la perte d'usage, de données ou de profits ; ou l'interruption d'activité) quelles qu'en soient la cause et la théorie de responsabilité, soit-elle contractuelle, stricte ou délictuelle (y compris la négligence ou toute autre forme de responsabilité) émanant de l'usage de ce logiciel, même si les parties ont été informées de l'éventualité de tels dommages.

core_cm3.h

9.5 Protection de l'environnement et élimination des déchets

Les appareils électriques et électroniques arrivés en fin de vie ainsi que les piles défectueuses ou usagées doivent être éliminés séparément et dans le respect de l'environnement (directive européenne relative aux déchets d'équipements électriques et électroniques). Utilisez les systèmes locaux de récupération et de collecte pour éliminer vos appareils électriques et électroniques usagés.

Ne jetez pas les piles dans les ordures ménagères. Déposez les piles usagées dans un centre de collecte et de recyclage.

10.0 AUTRES INFORMATIONS

Pour en savoir plus sur l'utilisation et l'entretien de la caméra extérieure Eyes, consultez notre Foire aux Questions (FAQ) sur www.bosch-smarthome.com/faq

Toutes les coordonnées de vos interlocuteurs sont indiquées au dos de ce document.

Vente et cession

Supprimez vos données personnelles avant de vendre ou de donner votre appareil Bosch Smart Home. Pour cela, réinitialisez l'appareil aux réglages d'usine (voir la FAQ en ligne).
