Type de produit	Détecteur de mouvements infrarouge (PIR) pour plafond
Marque	Chacon
Modèle	34309
Alimentation	220-240 V/AC, 50 Hz
Fusible	6,3 A / 250 VAC, format 5x20 mm
Puissance nominale	1200 W (lampes à incandescence) 300 W (lampes à économie d'énergie)
Consommation électrique	0,45 W en fonctionnement, 0,1 W en veille
Angle de détection	360°
Portée de détection	6 m maximum (à température <24°C)
Hauteur d'installation recommandée	2,2 m à 4 m
Temporisation réglable	De 10 sec ±3 sec à 7 min ±2 min
Seuil de luminosité réglable	3 à 2000 lux
Température de fonctionnement	-20°C à +40°C
Humidité de fonctionnement	< 93 % HR
Vitesse de détection	0,6 à 1,5 m/s
Dimensions (estimation)	Diamètre environ 12 cm, hauteur environ 6 cm
Poids (estimation)	Environ 100 g
Installation	Au plafond, dans un trou de boîte d'encastrement standard. Doit être installé par un électricien agréé.
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Couper le disjoncteur général avant toute intervention. Ne pas utiliser avec un variateur d'intensité.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de panne, remplacer l'appareil.
Garantie	Consultez les conditions de garantie fournies avec le produit.

FOIRE AUX QUESTIONS - 34309 CHACON

Comment installer le détecteur de mouvements Chacon 34309 ?

Coupez d'abord le disjoncteur général. Retirez le capot transparent en bas du détecteur, branchez l'alimentation selon le schéma de connexion (phase et neutre), revissez les vis et remettez le capot. Pliez le ressort métallique vers le haut, insérez le détecteur dans le trou au plafond, puis relâchez le ressort. Rétablissez l'alimentation.

Quel type de câble utiliser ?

Utilisez un câble rigide de section 0,75 à 1,5 mm², conforme aux normes d'installation électrique I.E.C.

Pourquoi ma lampe ne s'allume-t-elle pas après installation ?

Vérifiez que le disjoncteur est enclenché. Assurez-vous que le réglage LUX n'est pas en position nuit (lune) s'il fait jour. Réglez temporairement le LUX sur l'icône soleil (*) pour tester en pleine lumière. Vérifiez aussi que la temporisation TIME n'est pas au minimum.

Comment régler la sensibilité à la lumière ?

Le curseur LUX ajuste le seuil de luminosité. Position soleil (*) = détection jour et nuit. Position lune (croissant) = détection uniquement la nuit. Vous pouvez choisir un réglage intermédiaire pour une luminosité crépusculaire.

Comment régler la durée d'allumage ?

Le curseur TIME règle la temporisation. Tournez de '-' (minimum, environ 10 secondes) vers '+' (maximum, environ 7 minutes). La durée augmente progressivement.

Que faire si le détecteur ne détecte pas les mouvements ?

Vérifiez que la zone n'est pas obstruée et que la hauteur d'installation est entre 2,2 et 4 mètres. Nettoyez la lentille avec un chiffon doux. Assurez-vous que la température ambiante n'est pas trop élevée (max 40°C). Le détecteur peut mettre jusqu'à 1 minute à s'initialiser après mise sous tension.

Puis-je utiliser ce détecteur avec un variateur d'intensité ?

Non, ce détecteur n'est pas compatible avec les variateurs d'intensité. Une utilisation avec un variateur peut endommager l'appareil.

Quelle est la puissance maximale des lampes connectées ?

La puissance maximale est de 1200 W pour les lampes à incandescence et de 300 W pour les lampes à économie d'énergie (fluocompactes ou LED). Ne dépassez pas ces valeurs.

Comment remplacer le fusible ?

Le fusible est accessible après ouverture du capot. Utilisez impérativement un fusible de 6,3 A / 250 VAC, format 5x20 mm. Coupez l'alimentation avant toute intervention.

Le détecteur s'allume intempestivement la nuit, que faire ?

Ajustez le curseur LUX vers la position nuit (lune) pour qu'il ne détecte que dans l'obscurité. Vérifiez qu'aucune source de chaleur (climatisation, animaux) ne déclenche le détecteur. Réduisez la temporisation si l'allumage est trop long.

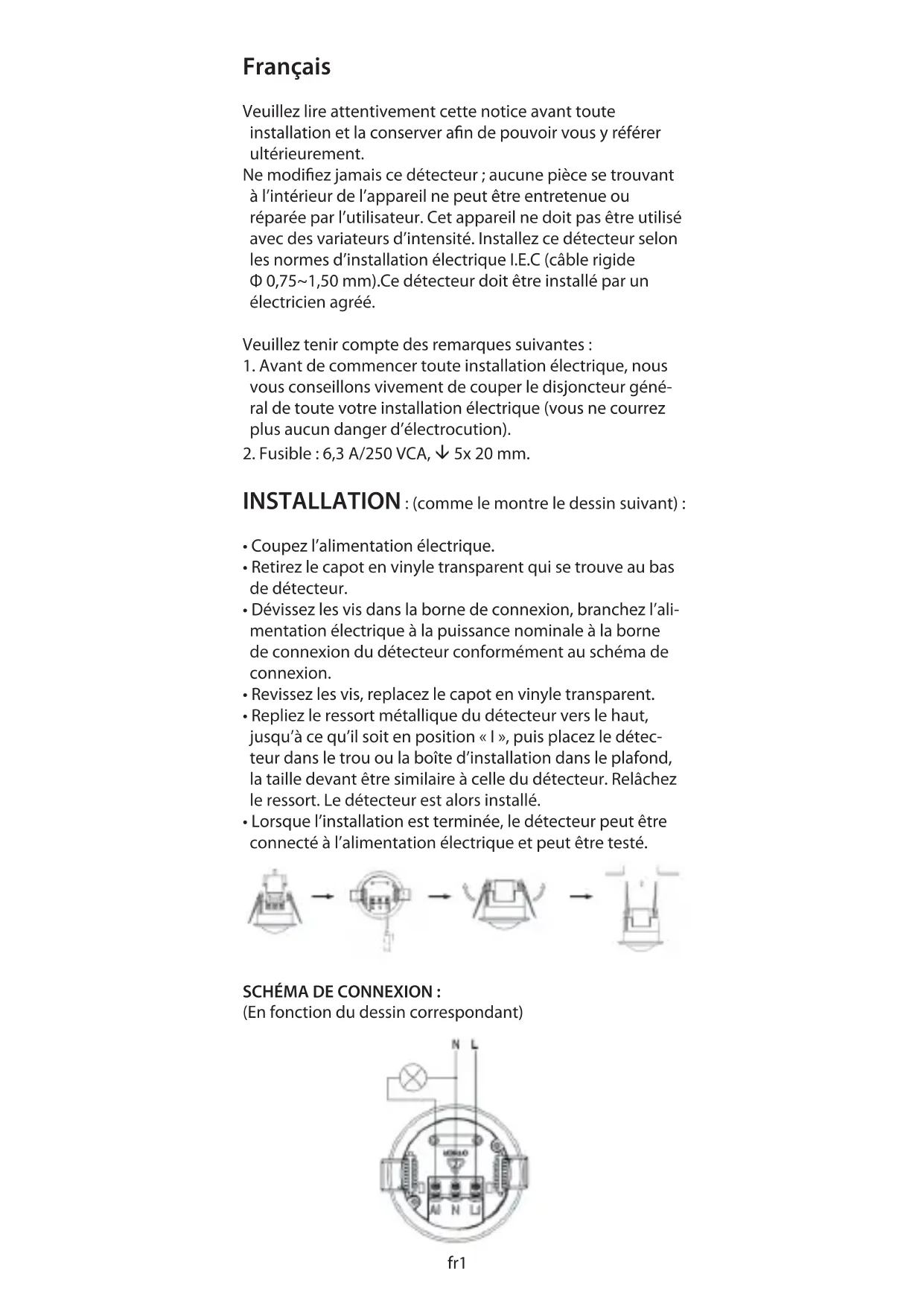

MODE D'EMPLOI 34309 CHACON

Veuillez lire attentivement cette notice avant toute installation et la conserver afin de pouvoir vous y référer ultérieurement.

Ne modifies jamais ce détecteur; aucune piece se trouvant à l'intérieur de l'appareil ne peut être entretenue ou réparée par l'utilisateur. Cet article ne doit pas être utilisé avec des variateurs d'intensité. Installeze ce détecteur selon les normes d'installation électrique I.E.C (cable rigide 0,75 1,50mm ). Ce détecteur doit être installé par un electricien/agréé.

Veuillez tenir compte des remarques suivantes :

1. Avant de commencer toute installation électrique, nous vous conseillons vivement de couper le disjoncteur général de toute votre installation électrique (vous ne courrez plusaucun danger d'electrocution).

2. Fusible: 6,3 A/250 VCA, 5x 20 mm.

INSTALLATION: (como le montre le dessin suivant):

• Coupe l'alimentation électrique.
• Retirez le capot en vinyle transparent qui se trouve au bas de détecteur.
• Dévissez les vis dans la borne de connexion, branchez l'alimentation électrique à la puissance nominale à la borne de connexion du détecteur conformément au schéma de connexion.
• Revissez les vis, replacez le capot en vinyle transparent.
• Repliez le ressort métallique du détecteur vers le haut, jusqu'à ce qu'il soit en position « I», puis placez le détecteur dans le trou ou la boîte d'installation dans le plafond, la taille devant être similaire à celle du détecteur. Relâchez le ressort. Le détecteur est alors installé.
• Lorsque l'installation est terminée, le détecteur peut etre connecté à l'alimentation electrique et peut etre teste.

SCHEMA DE CONNEXION :

(En fonction du dessin correspondant)

TEST:

Lorsque le courant est rétabli, le détueur PIR 360^ va renter dans une phase d'initialisation pendant approximativement 30 seconds (endéans 1 minute) et après ce délays, le détueur passera alors automatiquement en mode de détction. Une fois en mode de détction vous pourrez alors tester votre détector; réglez le contrôle de luminosité LUX sur la position (*) et la temporisation TIME au minimum sur (-). Dans qu'un mouvement se trouve dans le champ de détction, la lampe va s'allumer pendant une durée préreglee. Vous pourrez déterminer le champ de détction en vous déplacement doucement.

Après un test complet de détction, réglez progressivement:

-La luminosité LUX vers la position nuit afin de s'assurer que la détction se fait dans l'obscurité.
- La temporisation TIME pour la durée d'éclairage souhaitation.

REGLAGE DU NIVEAU DE LUMINOSITE LUX :

Le module de contrôle de luminosité (CdS photocell) déetecte la clarté et l'obscurité.

La position (*) permet la détction pendant le jour et la nuit.

La position (D) permet la détction uniquement la nuit.

Vous pouvez regler la détction pour le niveau de luminosité désiré en ajustant le curseur LUX.

REGLAGE DE LA TEMPORISATION :

La temporisation est : « la durée pendant laquelle la lampe reste allumé après la détction ». La durée d'activation est régliable de ±10 seconds à ±5 minutes. Ajustez le curseur TIME de la position (-) vers la position (+) afin d'augmenter le temps d'activation.

Note: Une fois que la lampe s'allume suite à une détction toute autre détction réinitialisera la temporisation depuis le début.

SPECIFICATIONS:

Alimentation électrique : 220 V/CA - 240 V/CA

Plage de détction : 360°

Fréquence électrique: 50 Hz

Température de fonctionnement: -20~+40°C

Lumière ambiante : 3-2000 LUX (ajustable)

Humidité de fonctionnement: < 93% RH

Temporisation : min : 10 sec ± 3 sec max : 7 min± 2 min

Hauteur d'installation: 2,2m 4m

Consommation electrique:0,45 W (en focntionnement) 0,1 W (statique)

Puisance nominale: 1200 W (lampe à incandescence)

300 W (lampe à économique d'énergie)

Vitesse de la détction de mouvement: 0,6 1,5m / s

Distance de détction: 6 m max. (<24°C)

HOT LINE

Telephonez à la société CHACON au 0900/51.100* (14-18h) pour toutes informations supplémentaires.

Website: www.chacon.be

*tarif national: 0,45€ / minute
