Tipo de producto	Detector de movimientos infrarrojo (PIR) para techo
Marca	Chacon
Modelo	34309
Alimentación	220-240 V/AC, 50 Hz
Fusible	6,3 A / 250 VCA, formato 5x20 mm
Potencia nominal	1200 W (lámparas incandescentes) 300 W (lámparas de bajo consumo)
Consumo eléctrico	0,45 W en funcionamiento, 0,1 W en espera
Ángulo de detección	360°
Alcance de detección	6 m máximo (a temperatura <24°C)
Altura de instalación recomendada	2,2 m a 4 m
Temporización ajustable	De 10 s ±3 s a 7 min ±2 min
Umbral de luminosidad ajustable	3 a 2000 lux
Temperatura de funcionamiento	-20°C a +40°C
Humedad de funcionamiento	< 93 % HR
Velocidad de detección	0,6 a 1,5 m/s
Dimensiones (estimación)	Diámetro aprox. 12 cm, altura aprox. 6 cm
Peso (estimación)	Aprox. 100 g
Instalación	En el techo, en un agujero de caja de empotrar estándar. Debe ser instalado por un electricista autorizado.
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar productos abrasivos ni disolventes.
Seguridad	Cortar el interruptor general antes de cualquier intervención. No usar con un regulador de intensidad.
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario. En caso de avería, reemplazar el aparato.
Garantía	Consulte las condiciones de garantía suministradas con el producto.

Preguntas frecuentes - 34309 CHACON

¿Cómo instalar el detector de movimientos Chacon 34309?

Primero, corte el interruptor general. Retire la tapa transparente en la parte inferior del detector, conecte la alimentación según el esquema de conexión (fase y neutro), vuelva a atornillar los tornillos y coloque la tapa. Doble el resorte metálico hacia arriba, inserte el detector en el agujero del techo y luego suelte el resorte. Restablezca la alimentación.

¿Qué tipo de cable usar?

Use un cable rígido de sección 0,75 a 1,5 mm², conforme a las normas de instalación eléctrica I.E.C.

¿Por qué mi lámpara no se enciende después de la instalación?

Verifique que el interruptor esté activado. Asegúrese de que el ajuste LUX no esté en posición noche (luna) si es de día. Ajuste temporalmente LUX al ícono sol (*) para probar con luz plena. Verifique también que la temporización TIME no esté al mínimo.

¿Cómo ajustar la sensibilidad a la luz?

El cursor LUX ajusta el umbral de luminosidad. Posición sol (*) = detección día y noche. Posición luna (creciente) = detección solo de noche. Puede elegir un ajuste intermedio para una luminosidad crepuscular.

¿Cómo ajustar la duración del encendido?

El cursor TIME regula la temporización. Gire de '-' (mínimo, aproximadamente 10 segundos) hacia '+' (máximo, aproximadamente 7 minutos). La duración aumenta progresivamente.

¿Qué hacer si el detector no detecta movimientos?

Verifique que la zona no esté obstruida y que la altura de instalación esté entre 2,2 y 4 metros. Limpie la lente con un paño suave. Asegúrese de que la temperatura ambiente no sea demasiado alta (máx. 40°C). El detector puede tardar hasta 1 minuto en inicializarse después de la conexión.

¿Puedo usar este detector con un regulador de intensidad?

No, este detector no es compatible con reguladores de intensidad. El uso con un regulador puede dañar el aparato.

¿Cuál es la potencia máxima de las lámparas conectadas?

La potencia máxima es de 1200 W para lámparas incandescentes y de 300 W para lámparas de bajo consumo (fluocompactas o LED). No supere estos valores.

¿Cómo reemplazar el fusible?

El fusible es accesible después de abrir la tapa. Use imperativamente un fusible de 6,3 A / 250 VCA, formato 5x20 mm. Corte la alimentación antes de cualquier intervención.

El detector se enciende inesperadamente por la noche, ¿qué hacer?

Ajuste el cursor LUX hacia la posición noche (luna) para que solo detecte en la oscuridad. Verifique que ninguna fuente de calor (aire acondicionado, animales) active el detector. Reduzca la temporización si el encendido es demasiado largo.

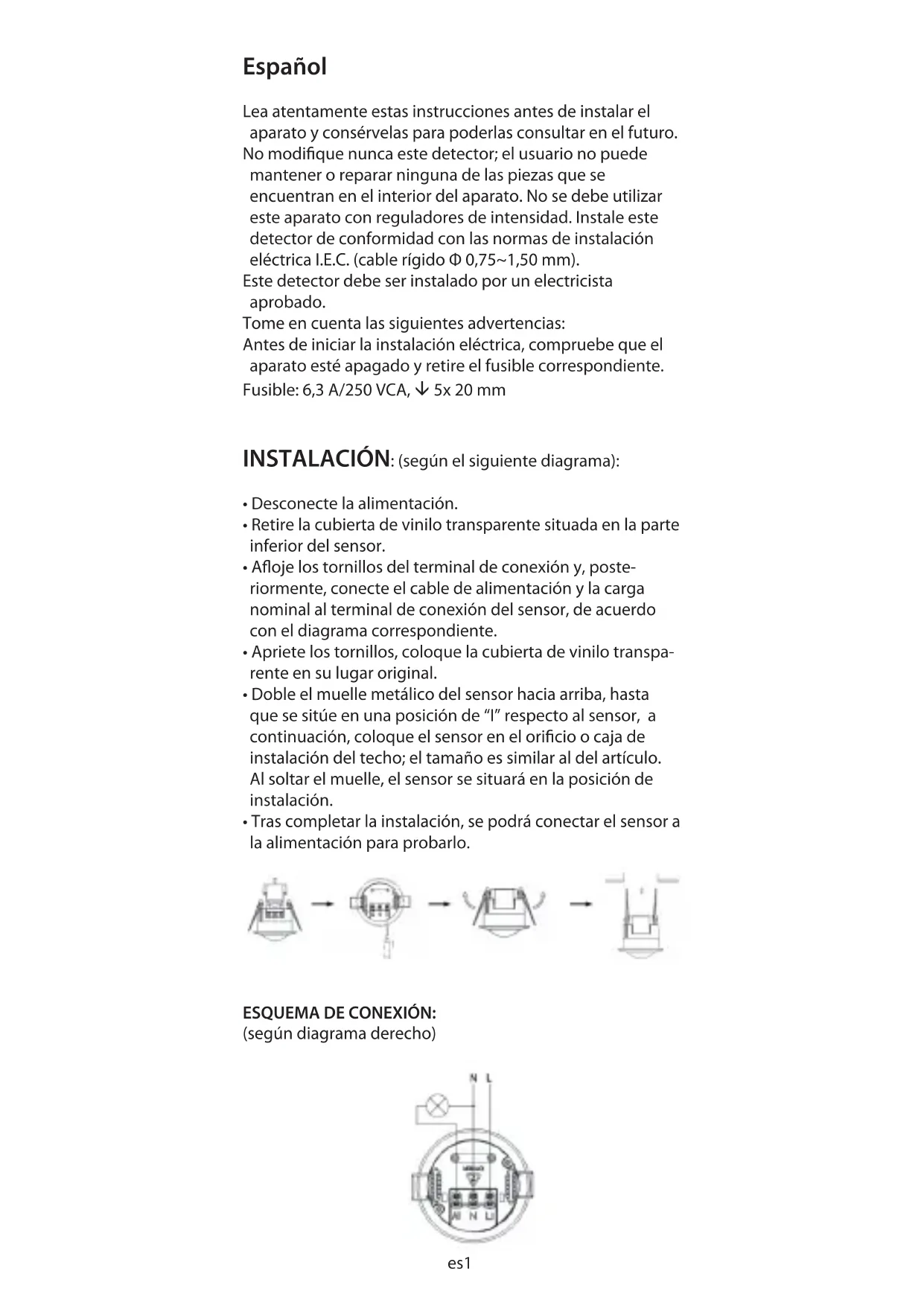

MANUAL DE USUARIO 34309 CHACON

Lea atentamente estas instrucciones antes de instalar el aparato y conservas para poderlas consultar en el futuro. No modifique nunca este detector; el usuario no pueda tener o reparar ninguna de las piezas que se encontrartran en el interior del aparato. No se debe utilizesteste aparato con reguladores de intensidad. Instale este detector de conformidad con las normas de instalacion electrica I.E.C.(cable rigido 0,75 1,50mm)

Este detector debe ser instalado por un electricista aprobado.

Tome en cuenta las siguientes advertencias:
Antes de起初 la instalacion electrica, compruebe que el aparato está apagado y retire el fusible correspondiente.

Fusible: 6,3 A/250 VCA, 5x 20 mm

INSTALACION: (según el siguientes DIAGRAMA):

• Desconecte la alimentacion.
• Retire la cubierta de vinilo transparente situada en la parte inferior del sensor.
• Afloje los tornillos del terminal de connexion y, posteriormente, conecte el cable de alimentacion y la energia nominal al terminal de connexion del sensor, de acuerdo con el diagrama correspondiente.
• Apriete los tornillos, colocque la cubierta de vinilo transparente en su lugar original.
• Doble el muelle metallico del sensor hacía arriba, hasta que se sitúue en una posición de "I" respecto al sensor, a continuación, colque el sensor en el orificio o caja de instalación del techo; el時間 es similar al del articulo. Al soltar el muelle, el sensor se situará en la posición de instalación.
• Tras completar la instalación, seoulda conectar el sensor a la alimentación para probarlo.

ESQUEMA DE CONEXION:

(según diagrama derecho)

TEST:

Cuando la corriente se restablece, el detector PIR 360^ va re en una fase de inicializacion durante aproximadamente 30 segculos (dentro de 1 minuto) yuponesde这些东西 plazos, el detectorasarara先进技术omagicallyenmetodo de detectacion. Una vez en metodo de detectacion podran先进技术probar su detector;reguleel control del luminosidad LUX sobre la posicion () yla contemporizacion TIME como minimum sobre (-).En cuando un movimiento se encontrarra en los Campos de detectacion,la lampara va a encenderse duranteuna duracion prerregulada.Podran determinarlos Campos de detectacion en ustedes desplazamiento suavamente.

Después de una prueba completa de detectación, regular progrisamente:

• La luminosidad LUX hacía la posición dña con el fin de garantizar que la detectives se hace en la oscuridad.

• La contemporización TIME por el periodo de tiempo de alumbrado deseado.

REGLAGE DEL NIVEL DE LUMINOSIDAD LUX:

El modulo de control de luminosidad (CdS photocell) detecta la claridad y la oscuridad. La posicion (喜) permite la detectionsurante el dia y la noche.

La posicón (2) permite la detectión solamente la noche. Pueden

regular la detectación para el nivel de luminosidad deseado ajustando el cursor LUX.

REGLAGE DE LA CONTEMPORIZACION:

La contemporización es: «la duración durante la cuales la lámpara permanece encendida afterwards de la detectión». La duración de activación es ajustable de ±10 seguidos a ±5关键时刻. Ajustan el cursor TIME de la posición (+)ía la posición (-) con el fin de augmentar el tiempo de activación.

Nota: Una vez que la lampara se enciende a raíz de una detectaciónequalquierotredetectiónreinicializarál contemporizacióndesedelprincipio.

ESPECIFICACIONES:

Fuente de alimentacion: 220V/CA-240V/CA

Campo de detectación: 360^

Frecuencia de alimentacion: 50Hz

Temperatura operativa: -20 +40^

Luz ambiente:3-2000LUX (ajustable)

Humedad relativ: <93%HR

Consumo de energia: 0,45W (trabajo)

Carga nominal: 1.200W (bombilla incandescente)

0,1W(estálico) 300W (bombilla de ahora de energia)

Velocidad de movimiento de detectacion: 0,6 1,5m / s

Distancia de detectacion: 6m max(<24°C)

HOT LINE

[e-mail]

Website: www.chacon.be

Portugues

AJUSTAR O REGULADOR DE TEMPO:

Atraso de Tempo: min: 10 seg.±3 seg. max: 7 min.±2 min.

0,1 W (estálico) 300 W (lampada economizadora)
