Tipo de produto	Detector de movimentos infravermelho (PIR) para teto
Marca	Chacon
Modelo	34309
Alimentação	220-240 V/CA, 50 Hz
Fusível	6,3 A / 250 VCA, formato 5x20 mm
Potência nominal	1200 W (lâmpadas incandescentes) 300 W (lâmpadas econômicas)
Consumo elétrico	0,45 W em funcionamento, 0,1 W em espera
Ângulo de detecção	360°
Alcance de detecção	6 m máximo (a temperatura <24°C)
Altura de instalação recomendada	2,2 m a 4 m
Temporização ajustável	De 10 seg ±3 seg a 7 min ±2 min
Limiar de luminosidade ajustável	3 a 2000 lux
Temperatura de funcionamento	-20°C a +40°C
Umidade de funcionamento	< 93 % UR
Velocidade de detecção	0,6 a 1,5 m/s
Dimensões (estimativa)	Diâmetro aproximadamente 12 cm, altura aproximadamente 6 cm
Peso (estimativa)	Aproximadamente 100 g
Instalação	No teto, em um furo de caixa de embutir padrão. Deve ser instalado por um eletricista credenciado.
Manutenção e limpeza	Limpar com um pano seco e macio. Não usar produtos abrasivos ou solventes.
Segurança	Desligar o disjuntor geral antes de qualquer intervenção. Não usar com um dimmer.
Peças sobressalentes e reparabilidade	Nenhuma peça reparável pelo usuário. Em caso de falha, substituir o aparelho.
Garantia	Consulte as condições de garantia fornecidas com o produto.

Perguntas frequentes - 34309 CHACON

Como instalar o detector de movimentos Chacon 34309?

Desligue primeiro o disjuntor geral. Remova a tampa transparente na parte inferior do detector, conecte a alimentação conforme o esquema de ligação (fase e neutro), aperte os parafusos e recoloque a tampa. Dobre a mola metálica para cima, insira o detector no furo do teto e solte a mola. Restabeleça a alimentação.

Que tipo de cabo usar?

Use um cabo rígido de seção 0,75 a 1,5 mm², conforme as normas de instalação elétrica I.E.C.

Por que minha lâmpada não acende após a instalação?

Verifique se o disjuntor está ligado. Certifique-se de que o ajuste LUX não está na posição noturna (lua) se estiver claro. Ajuste temporariamente o LUX para o ícone sol (*) para testar em plena luz. Verifique também se a temporização TIME não está no mínimo.

Como ajustar a sensibilidade à luz?

O cursor LUX ajusta o limiar de luminosidade. Posição sol (*) = detecção dia e noite. Posição lua (crescente) = detecção apenas à noite. Você pode escolher um ajuste intermediário para luminosidade crepuscular.

Como ajustar a duração da iluminação?

O cursor TIME ajusta a temporização. Gire de '-' (mínimo, cerca de 10 segundos) para '+' (máximo, cerca de 7 minutos). A duração aumenta progressivamente.

O que fazer se o detector não detectar movimentos?

Verifique se a área não está obstruída e se a altura de instalação está entre 2,2 e 4 metros. Limpe a lente com um pano macio. Certifique-se de que a temperatura ambiente não está muito alta (máx 40°C). O detector pode levar até 1 minuto para inicializar após ser ligado.

Posso usar este detector com um dimmer?

Não, este detector não é compatível com dimmers. O uso com um dimmer pode danificar o aparelho.

Qual é a potência máxima das lâmpadas conectadas?

A potência máxima é de 1200 W para lâmpadas incandescentes e de 300 W para lâmpadas econômicas (fluorescentes compactas ou LED). Não exceda esses valores.

Como substituir o fusível?

O fusível é acessível após abrir a tampa. Use impreterivelmente um fusível de 6,3 A / 250 VCA, formato 5x20 mm. Desligue a alimentação antes de qualquer intervenção.

O detector acende inesperadamente à noite, o que fazer?

Ajuste o cursor LUX para a posição noturna (lua) para que ele detecte apenas no escuro. Verifique se nenhuma fonte de calor (ar condicionado, animais) dispara o detector. Reduza a temporização se a iluminação for muito longa.

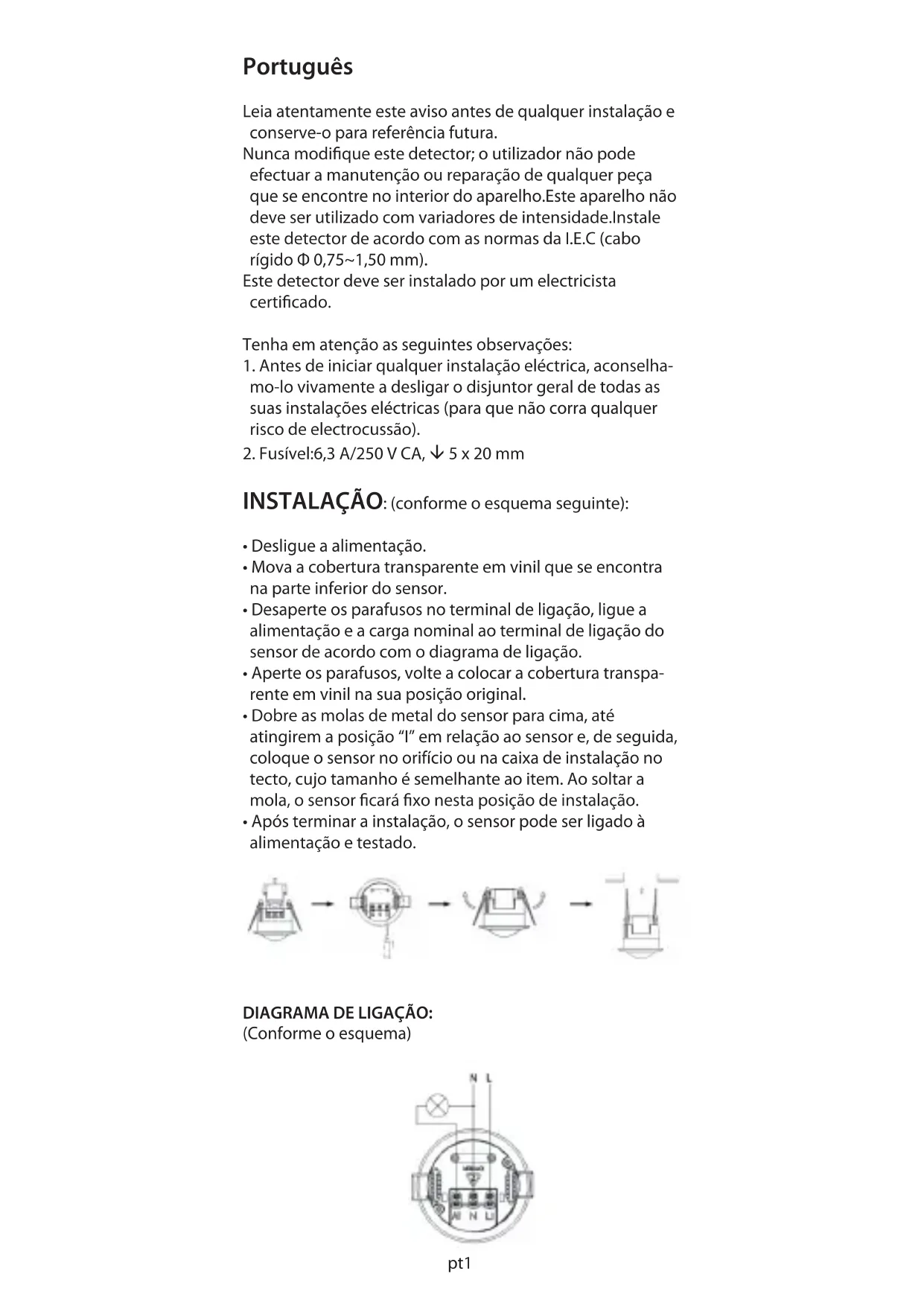

MANUAL DE UTILIZADOR 34309 CHACON

INSTALAÇÃO E MODO DE EMPREGO

Français

Retraso de tiempo: min:10seg±3seg max:7min±2min

Altura de instalacion: 2.2m 4m

Leia atentamente este aviso antes de qualquer instalacao e conserve-o para referencia futura.

Nunca modifique este detector; o uso não pode efectuar a manutenção ou reparação de qualquer coisa que se encontrar no interior do aparelho. Este aparelho não deve ser utilizado com variadores de intensidade. Instale este detector de acordo com as normas da I.E.C (cabo rígido 0,75 1,50mm

Este detector deve ser instalado por um electricista certificado.

Tenha em atençao as segunte observacoes:

1. Antes de.iniciar qualquer instalacao electrica, aconsehamo-lo vivamente a desligar o disjuntor geral de todas as suas instalacoes electrolyicas (para que nao corra qualquer risco de electrocussao).

2. Fusivel:6,3 A/250 V CA, 5× 20mm

INSTALAÇÃO: (conforme o esquema segunte):

• Desligue a alimentacao.
• Mova a cobertura transparente em vinil que se entraina parte inferior do sensor.
• Desaperte os parafusos no terminal de ligação, ligue a alimentação e a entrega nominal ao terminal de ligação do sensor de acordo com o DIAGRAMA de ligação.
• Aperte os parafusos, volta a colocar a cobertura transparente em vinil na sua posicao original.
• Dobre as molas de metal do sensor para cima, até atingirem a posicao "I" em referencia ao sensor e, de seguida, colque o sensor no orificio ou na caixa de instalação no tecto, cujo tamanho é semelhante ao item. Ao soltar a mola, o sensor ficará fixo esta posicao de instalação.
• Após terminar a instalação, o sensor pode ser ligado à alimentação e testado.

DIAGRAMA DE LIGACAO:

(Conforme o esquema)

TESTE:

Logo que a corrente funciona, o detector PIR 360^ vaisentrar numafase de inicialização, aproximadamente, circa de 30 segundos (isso no esqpo de 1 minuto) e depois这是我期内o de tempo, o detector vai passar entao automaticamente ao modo de detectao. Dea que esteja no mode de detectao, podera entao testar o seu detector; regule o controlo de luminosidade LUX na posicao () ecoloque o regulador de tempo TIME no minimo em (-).Dea que qualquer movimento se encontrar no campo de detectao, a lampada vai acender-se durante um期内o de tempo previamente regulado. Podera determinar ocampo de detectao ao deslocar-se devagar.

Apos um testo completeness, regule progressivamente:

• A luminosidade LUX na posicao nocturna a fim de se assegurar que a deteccao se faz na escuridao.
• O regulador de tempo TIME para o periodo de tempo de claridade desejada.

REGULAR O NIVEN DE LUMINOSIDADE LUX:

O modulo de controlo de luminosidade (CdS photocell) detecta a claridade e a escuridade.

A posicao () permite a deteccao durante o dia e a noite.

A posicao () permite a deteccao unicamente durante a noite.

Pode regular a detecção segudo o;nível de luminosidade desejada,ajustando simplemente o cursor LUX.

O regulador temporal funciona: «no período de tempo em que a lâmpada fica acesa après a detecção». O tempo de activação pode ser regulavel de ±10 segundos a ±5 minutos. Ajuste o cursor TIME da posicao (-) para a posicao (+) a fim deLERMatar o tempo de activação.

Alcance de Detecao: 360^

Frequência de Alimentação: 50 Hz

Temperatura de Funcimiento: -20 +40^

Luz Ambiente: 3-2000 LUX (ajustavel)

Humidade de Funcionamento: < 93% HR

Altura de Instalação: 2.2m ~ 4m

Consumo: 0,45 W (funacionamento)

Carga Nominal: 1200 W (Iampada incandescente)

Velocidade de Movimentacao de Detecao:0,6\~1,5 m/s

Distência de Detecção: 6 m Tmax. (<24°C)
