Type de produit	Réfrigérateur-congélateur
Marque	Candy
Modèle	CFBL 2150 NN
Classe climatique	SN, N, ST, T (de +10°C à +43°C)
Réfrigérant	R600a (isobutane)
Gaz isolant	Cyclopentane
Éclairage intérieur	LED
Dégivrage réfrigérateur	Automatique
Dégivrage congélateur	Manuel
Thermostat	Mécanique (bouton rotatif)
Ouverture de porte	Réversible (droite/gauche)
Voyant de température zone froide	Oui (sur certains modèles)
Tension d'alimentation	220-240 V ~ 50 Hz
Installation	Pose libre (encastrable avec kit)
Entretien	Nettoyage à l'eau tiède et savon neutre ; aspirateur sur la grille arrière
Disponibilité pièces détachées	Thermostats, capteurs, cartes, LED : 7 ans ; joints de porte : 10 ans
Garantie	2 ans (UE) minimum (variable selon pays)
Sécurité	Utilisation par enfants de +8 ans sous surveillance ; ne pas endommager le circuit réfrigérant
Compatibilité alimentaire	Conforme au règlement CE n°1935/2004

FOIRE AUX QUESTIONS - CFBL 2150 NN CANDY

Comment régler la température du réfrigérateur ?

Tournez le bouton du thermostat situé à l'intérieur du compartiment réfrigérateur. Les positions 1-2 sont pour l'été (25-35°C), 3-4 pour le printemps/automne (15-25°C), et 5 pour l'hiver (5-15°C). Pour une température plus froide, tournez vers 5 ; pour moins froide, vers 0.

Pourquoi mes aliments gèlent-ils dans le réfrigérateur ?

Cela peut être dû à un réglage trop froid du thermostat ou à des aliments en contact avec la paroi arrière. Ajustez le thermostat sur une position moins froide (1-2) et éloignez les aliments de la paroi.

Comment dégivrer le réfrigérateur ?

Le compartiment réfrigérateur se dégivre automatiquement. L'eau s'écoule par l'orifice d'évacuation vers l'arrière où elle s'évapore. Pour le congélateur, un dégivrage manuel est nécessaire : débranchez l'appareil, retirez les aliments, et laissez la porte ouverte jusqu'à ce que la glace fonde.

Comment inverser le sens d'ouverture de la porte ?

L'inversion des portes doit être effectuée par un technicien qualifié et n'est pas couverte par la garantie. La procédure consiste à retirer les charnières supérieure et inférieure, déplacer les bouchons plastiques, et remonter les portes du côté opposé.

Comment nettoyer l'appareil ?

Débranchez d'abord l'appareil. Nettoyez les surfaces intérieures et extérieures avec un chiffon et de l'eau tiède additionnée de bicarbonate de soude ou de savon neutre. N'utilisez pas de solvants, d'ammoniaque, d'eau de javel ou d'abrasifs. Les clayettes et accessoires peuvent être lavés à l'eau chaude savonneuse.

Que faire en cas de coupure de courant prolongée ?

Gardez les portes fermées pour maintenir le froid le plus longtemps possible. Évitez d'ouvrir l'appareil inutilement. Si la coupure dure plus de 24h, consommez rapidement les aliments périssables.

Comment économiser de l'énergie avec ce réfrigérateur ?

Placez l'appareil loin des sources de chaleur et de la lumière directe du soleil. Évitez d'introduire des aliments chauds, ne surchargez pas les compartiments, et dégivrez régulièrement le congélateur. Nettoyez la poussière à l'arrière avec un aspirateur pour améliorer l'efficacité.

Pourquoi y a-t-il de l'eau au fond du réfrigérateur ?

L'orifice d'évacuation d'eau est probablement bouché. Nettoyez-le avec un bâtonnet ou un cure-pipe pour permettre à l'eau de s'écouler normalement.

L'éclairage intérieur ne s'allume pas, que faire ?

Vérifiez d'abord l'alimentation électrique (prise, cordon). Si l'appareil est allumé et que l'ampoule LED ne s'allume pas, contactez le Service d'Assistance Technique pour un remplacement, car les LED ne sont pas remplaçables par l'utilisateur.

Où puis-je trouver des pièces de rechange ?

Les pièces comme les thermostats, capteurs, cartes électroniques et LED sont disponibles pendant 7 ans après la commercialisation du modèle, et les joints de porte pendant 10 ans. Contactez le service après-vente via le site https://corporate.haier-europe.com/.

MODE D'EMPLOI CFBL 2150 NN CANDY

Toutes nos félicitations pour avoir choisi ce réfrigerateur, réalisé avec des technologies de pointe qui garantissant facilité d'emploi et respect de l'environnement.

Nous vous conseillons de dire attentivement ce guide ainsi que la fiche technique pour vous familiariser avec votre nouveau réfrigerateur.

ESPANOL

pag. 31--40

EVITER LES BRUITS 26--26

OUVERTURE REVERSIBLE DE LA PORTE 26--27

Merci d'avoir acheté ce produit.

Avant d'utiliserVote réfrigerateur,veuillez lire attentionnement ce mode d'emploi afin d'optimiser sa performance.Conserver l'ensemble de la documentation pour un usage ultérieur ou pour d'autres propriétaires. Ce produit est concu uniquement pour une utilisation privée ou des applications similaires comme :

• le coin cuisine du personnel dans les magasins, bureaux et autres environnementes de travail
  -dans les fermes, par la clientele des hotels, des motel et autres environnementes residentiels
  -dans les Bed and Breakfast (B & B)
• pour les services de restauration et applications similaires non dédiées à la vente au détaill.
  Cet appeareil doit etre utilise quinquement a des fins de conservation d'aliments, taute autre utilisation est considere comme dangereuse et le fabricant ne sera pas responsable de toute omission. De plus, il est recommandede prendre note des conditions de garantie.

INFORMATIONS SUR LA SECURITE

Le réfrigerateur contient un gaz réfrigérant (R660a : isobutane) et un gaz isolant (cyclopentane), dotés d'une compatibilité élevée avec l'environnement et qui sont cependant inflammbables.

Nos you recommendons de suivre les reglementations suivantes afin d'eviter toutes situations dangereuses pour vous :

• Avant de procéder à tout fonctionnement, débrancher le cordon électrique de la prise électrique.
• Le système de réfrigeration positionné derrière et à l'intérieur du réfrigérateur contient du réfrigérant. Par conséquent, éviter d'endommager les tuyaux.
  Si une fuite est detectee dans le systeme de refrigeration, ne pas toucher la sortie murale et ne pas utiliser de flames.

Ouvrir la fenetre et aérer la pierce. Ensuite appeler un service après-ventes pour demander une réparation.

• Ne pas gratter avec un couteau ou un objet tranchant pour retarder le givre ou la glace apparatus. Ils peuvent cause des dégats sur le circuit réfrigérant, toute projection en résultat peut provoquer un incendie ou endommager vos yeux.

• Ne pas installer l'appareil dans des endroits humides, huileux ou poussiereux, ne pas l'exposer à la lumière directe du soleil et à l'eau.

• Ne pas installer l'appareil à proximé de radiateurs ou de matérielux inflammables.

• Ne pas utiliser de rallonges ni d'adaptateurs.

• Ne pas tirer ou plier de maniere excessive le cordon d'alimentation ou ne pas toucher la fiche avec les mains mouillées.

• Ne pas endommager la fiche et/ou le cordon d'alimentation ; cela pourrait provoquer des chocs électriques ou des incendes.

• Il est recommandé de garder la fiche dans un état propre, tout résidu de poussière presente en excès sur la fiche peut être la cause d'un incendie.

• Ne pas utiliser de dispositifs mécaniques ou d'autre équipement pour accélérer le processus de dégivrage.

• Éviter impératifement l'utilisation d'une flamme ou d'un équipement électrique, tel que des radiateurs, des nettoyeurs vapeur, des bougies, des lampes à petrole ou similaires pour accélérer la phase de dégivrage.

• Ne pas utiliser ou conserver des sprays inflammables, tels que de la peinture en aérosol, auprès du réfrigerateur. Cela pourrait cause une explosion ou un incendie.

• Ne pas utiliser les appareils à l'intérieur des compartments de conservation des alimentés, dans la mesure où ils correspondent au type recommendé par le fabricant.

• Ne pas placer ou conserver des substances inflammables ou hautement volatiles telles que l'éther, le petrole, le GPL, le gaz propane, les bombes d'áerosol, les colles, l'alcool pur etc. Ces substances peuvent provoquer une explosion.

• Ne pas conserver des médicaments ou des substances de recherche dans le réfrigérateur. Lorsque le matériel à conserver requiert un contrôle strict des températures de conservation, il est possible qu'il se détirole ou qu'une réaction incontrolée se produit, qui peut entraîner des risques.

• Maintenir les ouvertures de ventilation situées dans le bâti de l'appareil ou sur la structure encastrée, libres de toute obstruction.

• Ne pas placer d'objets et/ou de recipients contenant de l'eau sur le dessus de l'appareil.

• Ne pas effectuer de réparation sur ce réfrigerateur. Toutes les interventions doivent uniquement être réalisées par un personnel qualifié.

• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorieles ou intellectuelles réduites ou sans experience et connaissances, uniquement s'ils sont sous surveillance ou bien s'ils ont été informés quant à l'utilisation de l' apparéil de manière sure, et s'ils comprend le risques impliqués.

Les enfants ne doivent pas journé avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doit pas etre effectués par des enfants sans surveillance.

En tournant entiement le bouton dans le sens horaire, vous entendrez un cli cpondant a l'arrêt du produit.

Une fois l'appareil installé, le cordon électric et la prise de courant doivent être faciles d'accès.

La prise est compatible avec la fiche de l'appareil. Si ce n'est pas le cas, demander le replacement de la fiche par un technicien agreeé ; ne pas utiliser de rallonges et/ou de connecteurs multiples.

Ne pas toucher les pieces internes ou les alimentes surgelés avec les mains humides ou mouillées, car cela provoque des brûlures.

Mise au rebut d'un apparéil usage

En vous assurant de la mise au rebut conforme de ce produit, vous contribuerez à prévenir toute conséquence négative potentielle pour l'environnement et la santé humaine, qui pourrait être provoquée par une gestion inappropriée des déchets, une fois que ce produit aura atteint la fin de sa durée de vie.

Une mise au rebut appropriée de l'appareil peut permettre la revalorisation de précieuses matieres premières !

Cet apparéil est marqué comme conforme à la Directive Européenne

2012/19/CE relative aux déchets d'équipements électriques etlectroniques (DEEE).

Le symbole sur le produit indique que cet apparéil ne doit pas être traité comme un déchet menager normal ; il doit plôtot être déposé au point de collecte le plus proche dédié au recyclage des équipements électriques et électroniques.

Il convient de procéder à la mise au rebut conformément aux réglementations environnementales en vigueur pour la mise au rebut de déchets.

Pour des informations plus détaillées concernant le traitement, la récapération et le recyclage de ce produit, contactez le bureau public compétent (Ministère de l'Ecologie et de l'Environnement), leur service de mise au rebut des déchets menagers ou le magasin où vous avons acheté le produit.

Coupez et eliminez le cordon d'alimentation avec la fiche.

Jusqu'à la mise au rebut appropriée, n'endommagez pas les tuyauteries étant donné qu'elles contiennent le gaz réfrigérant.

Concernant la mise au rebut des matériaux d'étanchéité, suivez les réglementations locales.

Les DEEE contiennent a la fois des substances polluantes (qui peuvent avoir ou des conséquences négatives sur l'environnement) et des composants de base (qui peuvent être ré-utilisés). Il est important que les DEEE soient soumis à des traitements spécifique afin de retarder et d'éliminer tous les pollutants de manière appropriée et de valoriser et recycler tous les matériaux.

Chaque personne individuelle peut jouer un role important en s'assurant que les DEEEE ne deviennent pas un problème environnemental ; il est essentiel de suivre certaines lois fondamentales :

• les DEEEE ne doivent pas etre traitées comme des déchets menagers.
• les DEEE doivent être remis aux points de collecte appropriés, gérés par les municipalities ou des entreprises agrées. Dans de nombreux pays, en cas de DEEE de grande talle, la collecte à domicile peut être à disposition.
• lorsque vous achetez un nouvel apparéel, l'ancien peut être returné au vendeur qui doit le collector gratuitement sous forme d'échange, dans la mesure où l'équipment est d'un type équivalent et qu'il possède les mêmes fonctions que l'équipment fournir.

Conformité

Cet équipement, dont certaines pieces sont conçues pour entrer en contact avec des produits alimentaires, est conforme aux exigences du règlement CE n° 1935/2004. L'appareil est conforme à la Directive

Européenne 2004/1 08/CE, 2006/95CE et les amendements successifs.

INSTALLATION

AVERTISSEMENTS :

• Ne pas installer l'appareil dans un endroit humide ou mouillé car cela pourrait compromètre l'isoaction et provoquer une fuite
  Par ailleurs, sur l'extérieur, de la condensation pourrait s'accumuler.
• Ne pas placer l'appareil à l'extérieur ou à proximé de sources de chaleur ou sous la lumière directe du soleil.

L'appareil fonctionne correctement dans la plage des températures environnementales indiquées :

+10 +32°C pour la classe climatique SN
+16 +32°C pour la classe climatique N
+16 +38°C pour la classe climatique ST
+16 +43°C pour la classe climatique T
(Voir la plaque signalétique du produit)
- Ne pas placer de recipients contenant des liquides sur le dessus de l'appareil.
- Attendre au moins 3 heures après la mise en place finale avant demettre l'appareil en fonctionnement.

Connexion électrique

Après le transport, placer l'appareil verticalément et attendre au moins 2

• 3 heures avant de le raccorder au système électrique. Avant d'insérer la fiche dans la prise électrique, s'assurer que :

• La prise est reliée à la terre et est conforme à la loi.

• La prise peut supporter la charge électrique maximale de l'appareil, comme indiqué sur la plaque signalétique du réfrigerateur.
• La tension d'alimentation se trouve dans les plages indiquées sur la plaque signalétique du réfrigerateur.
  Le cordon ne doit pas etre plie ou comprime.
• Le cordon doit être vérifié régulierement et remplace uniquement par des techniciens autorisés.
• Le fabricant decline toute responsabilité en cas de non-respect de ces mesures de sécurité.

Démarrage de l'appareil

Retirer tous les matieres aux de conditionnement/d'emballage presents à l'intérieur de l'appareil et le nettoyer avec de l'eau et du bicarbonate de soude ou du savon neutre.

Après installation, attendre 2 - 3 heures pour laisser le temps au réfrigerateur/congélateur de se stabiliser à la température de service normale, avant de déposer des alimentés frais ou surgeés à l'intérieur.

Si le cordon d'alimentation est débranché, attendre au moins cinq minutes avant de redémarrer le réfrigérateur/congélateur. A partir de ce point, l'appareil est pré à être utilisé.

FONCTIONNEMENT

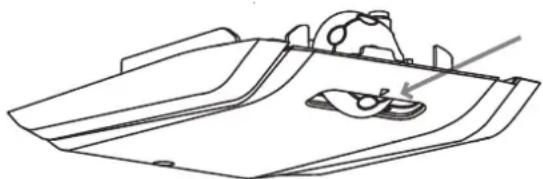

Allumer/Éteindre (Pas d'affichage)

• L'unité du thermostat pour la commande de l'appareil est localisée à l'intérieur du compartment du réfrigérateur (Fig. 1).

Faire tourner le bouton du thermostat au-delà de la position « 0 » La lumière s'allume lorsque la porte du réfrigerateur est ouverte. Pour éteindre complètement le produit, tourner le bouton sur « 0 »

Fig.1

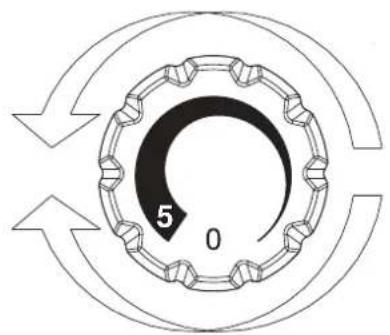

Réglage de la température (Pas d'affchage)

Fig. 2

• Le réglage de la température des deux compartments est effectué en tournant le bouton du thermostat (Fig. 2).
  Selectionner la position souhaitee:
• Pour obtenir une température plus froide dans le réfrigérateur ou le congelateur, tourner vers 5.
• Pour obtenir une température moins basse dans le réfrigerateur ou le congelateur, tourner en direction de 0.

Position Conditions
1-2 été ou température	ambiente comprise entre 25 et 35 °C
3-4 Printemps, autome	omme ou température ambiente comprise entre 15 et 25 °C
5	Hiver ou température ambiente comprise entre 5 et 15 °C

CONSERVATION

• Pour conserver la saveur, la qualité et la fraîcheur des alimentés, il est conseilé de stocker vos alimentés dans le compartment du réfrigerateur comme indiqué sur la Fig. 6 ci-dessous, en s'assurant de les enveloppper dans des feuilles d'aluminium ou du film plastique ou dans des recipients correctement fermés, afin d'éviter toute contamination croisée.

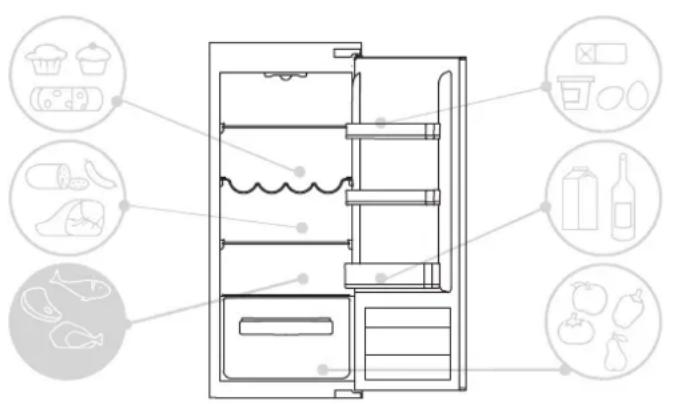

Zone du réfrigérateur

Fruits / Legumes

• Pour réduire l'asséchément des fruits et legumes, ils doivent être enveloppés dans des films ou des sachets plastiques, et déposés ensuite dans la zone dédiée aux fruits / legumes. De cette manière, on évite une dépréciation rapide.

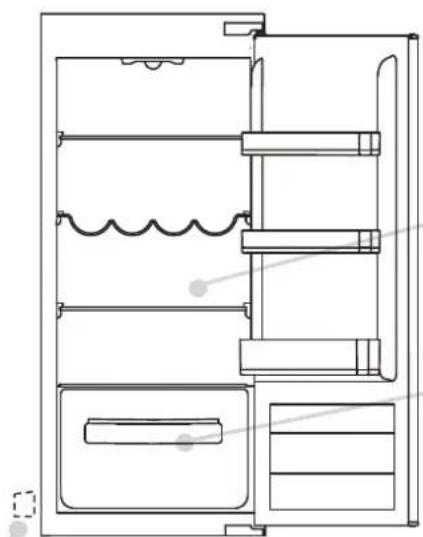

ZONE DU REFRIGERATEUR
Fig.4

Voyant de la température dans la zone la plus froide

(uniqement sur certains modetes)

Certains modèles sont équipés d'unvoyant de la température dans le compartment du réfrigerateur au niveau de la zone la plus froide, afin de vous permettre de contrôler la température moyenne.

Ce symbole indique la zone la plus froide du réfrigérateur (Fig. 5).

Fig. 5

Vérifier ce point sur levoyant de la température, le mot OK apparait clairement (Fig. 6). Si ce mot n' apparait pas, cela signifie que la température est trop élevée :

régler la température à un niveau plus froid et attendre environ 10 heures.
Vérifier à nouveau levoyant : si nécessaire, proceder à un nouveau réglage.

Fig. 6

REMARQUE: Si de grandes quantités d'aliments sont déposées ou si la porte du réfrigerateur est ouverte fréquèment, il est normal que levoyant ne puisse pas afficher OK. Attendre au minimum 10 heures avant de régler le bouton sur un réglage supérieur.

Zone du congélateur

Utiliser le tableau suivant pour les compartments

Le processus de congélation peut survenir uniquement dans les compartments

2-3

MOIS

4-6

MOIS

6-8

MOIS

10-12

MOIS

Recommendations pratiques

Déposer les alimentents sur les clayettes de manière homogène de façon à laisser l'air circulier correctement et pour le refroidir.

• Éviter le contact entre les alimentents et les parois arrêté du compartment du réfrigerateur.
• Ne pas introduire d'aliments chauds étant donné qu'ils peuvent déterminer les alimentés déjà prêts et augmenter la consommation énergétique.
• Retirer les emballages des aliments avant de les introduire.
• Ne pas les déposer dans des plats ou d'autres recipients s'ils n'ont pas été lavés préalablement.
• Ne pas obstruer les ouvertures de ventilation d'air froid avec des alimentents.
• Ne pas couvrir la clayette en verre du bac à légumes pour permettre une circulation appropriée de l'air.
• Ne pas déposer de bouteilles dans le compartment du congélateur car elles peuvent exploser une fois congelezées.
• En cas de coupure prolongée du courant, garder les portes fermées pour que les alimentés restent friods le plus longtemps possible.
• L'installation de l'appareil dans un endroit chaud et humide, exposé à de féquentes ouvertures des portes et stockant de grandes quantités de légumes, peut entrainer la formation de condensation et affecter la performance de l'unité elle-même.
• Pour éviter une consommation énergétique excessive, l'ouverture fréquence ou prolongée des portes n'est pas recommandée.

Fig.7

DEGIVRAGE

Dégivrage du compartment du réfrigérateur

Pendant son fonctionnement normal, le réfrigerateur est dégivré automatiquement. Il n'y a pas besoin de secher les gouttes d'eau presents sur la paroi arrête ou de retarder le givre (çala dépend du fonctionnement).

L'eau est acheminée vers la partie arrêté par le biais de l'orifice d'écoulement qui s'y trouve et la chaleur du compresseur permet de l'évaporer.

Garder dans un etat propre, le tuyau d'ecoulement (Fig. 8) dans le compartment du réfrigerateur pour qu'il soit exempt d'eau.

Le dégivrage du compartment du réfrigerateur se fait automatiquement sur cet apparéil.

(Figure 8)

Une petite quantité de givre ou de gouttelettes d'eau sur l'arrière du compartment du réfrigerateur, lors du fonctionnement du réfrigerateur, est normale.

S'assurer que l'évacuation d'eau est toujours propre et s'assurer que les alimentés ne touchent pas la paroi arrêté ou les côtés du compartment du congelateur.

N.B. Voue tive i la pae sique de vre appel : e inclut ttes les donnnes a transmetre au Service Clients en cas de panne

Important : si vous température ambiente est élevé, il se peut que l'appareil fonctionne en permanence, ce qui entraîne une formation excessive de givre sur les parois interieures du réfrigerateur. Dans ce cas, tourner le bouton du réfrigerateur sur une température plus chaude (1-2).

La configuration la moins énergivore nécessite que les tiroirs, les boîtes de rangement et les clayéttes soient positionnés dans le produit, veuilluser consulter les photos ci-dessus.

Fig.8

MAINTENANCE ET NETTOYAGE

Eclairage

Voyant LED

Le produit est equipé de lampes LED veuillez contacter le Service d'Assistance Technique en cas de remplacement.
Par rapport aux ampoules des lampes traditionnelles, les LED durée plus longtemps et sont respectueuses de l'environnement.

Nettoyage

REMARQUE:

• Avant toute intervention, restorer la fiche du réfrigerateur de la prise électrique pour prévenir tout chocoléctrique.
• Ne pas verser d'eau directement sur l'extérieur ou l'intérieur du réfrigerateur lui-même. Cela pourrait entrainer une oxydation et endommager l'isoaction electrolyque.

IMPORTANT :

Pour éviter toute fissure sur les surfaces interieures et les pièces plastiques, suivre ces suggestions :

• Essuyer toutes les graisses alimentaires collées sur les composants plastiques.
• Les pieces interieures, les garnitures et les pieces extérieures peuvent être nettoyées à l'aide d'un chiffon et d'eau tiède additionné de bicarbonate de soude ou de savon neutre. Ne pas utiliser de solvants, d'ammoniaque, d'eau de javel ou d'abrasifs.
• Retirer les accessoires, par exemple, les clayettes du réfrigerateur et de la porte. Nettoyer à l'eau chaude savonneuse. Rincer et secher soignement.
• L'arrière de l'appareil a tendance à accumulator de la poussière qu'il est possible d'éliminer à l'aide d'un aspirateur, après avoir étéint et débranché l'appareil de la sortie électrique. Cela permet d'accroître l'efficacité énergétique.

ECONOMIES D'ENERGIE

Pour des économies d'énergie optimes, nous suggérons ce qui suit :
- Installer l'appareil à distance des sources de chaleur et éloigné de la lumière directe du soleil dans une piece bien ventilée.
- Éviter de déposer des alimentés chauds dans le réfrigérateur pour éviter une augmentation de la température interieure et provoquer ainsi un fonctionnement continu du compresseur.
- Ne pas entasser d'alliments de manière excessive afin d'assurer une bonne circulation de l'air.
- Dégivrer l'appareil en cas de givre (voir DEGIVRAGE) pour faciliter le transfert du froid.
- En cas de coupure de courant, il est conseilé de garder la portedu réfrigérateur fermée.
- Ouvrir ou garder les portes de l'appareil ouvertes le moins possible.
- Éviter de régler le thermostat sur des températures trop basses.
- Retirer la poussière présente sur l'arrière de l'appareil (voir NETTOYAGE).

EVITER LES BRUITS

Pendant son fonctionnement, le réfrigerateur émet des bruits tout à fait normaux comme :

BOURDONNEMENT: le compresseur fonctionne.
- GRONDEMENTS, BRUISSEMENTS et SIFFLECTIONS : le réfrigerant coule à travers les tuyaux.
- CLAQUEMENT et TIC-TAC: l'arrêt du compresseur.

Simple mesures de réduction des bruits de vibration :

• Les recipients se touchent : éviter le contact entre les recipients et les plats en verre.
• Les tiroirs, clayettes et bacs émettent des vibrations : contrôle l'installation appropriée des accessoires interieurs.

REMARQUE:

Le gaz réfrigérant produit du bruit même lorsque le compresseur est éteint; ce n'est pas un defaulted, c'est normal.

Si vous entendez un bruit de claquement dans l'appareil, c'est normal étant quela provient de I'expansion des differents materiaux.

OUVERTURE REVERSIBLE DE LA PORTE

Les portes de l'appareil peuvent être inversées afin de permettre une ouverture vers la croite ou vers la gauche, en fonction des exigences.

REMARQUE:

• L'inversion des portes doit être effectuee par un personnel technique qualifie.
  L'inversion des portes n'est pas couverte par la garantie.

INVERSER LE SENS D'OUVERTURE DES PORTES

Retirer la plaque supérieure et la charniere a l'aide d'un tourneis.

Retirer la porte supérieure.

Retirer la charmière inférieure droite et les bouchons plastiques de gauche et les remetre en place sur le côte opposé.

Utiliser la charniere opposée et le cache et lesmettre sur la partie basse de gauche.

Assemblier de nouveau les mecanismes de portes et de charnieres de bas en haut, de 1-2.

Insérer l'appareil dans la colonne, en le plaçant sur la face opposée des charnieres et s'assurer d'un espacement de 3-5 mm.

1

Après avoir vérifié que la porte de l'appareil et celle de la colonne coincidence, visser la partie supérieure de l'appareil sur le cabinet.

2

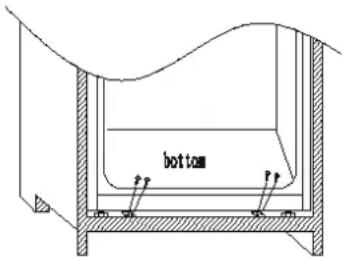

Visser la partie inférieure de l'appareil. Ajuster le joint d'etanchete de l'appareil, si nécessaire, découvert la surlongueur. Fixer les pièces inférieures avec les caches plastiques.

3

4

ASSEMBLAGE DES PANNEAUX DE LA COLONNE ENCASTREE DES PORTES DE L'APPAREIL

L'appareil est équipe de dispositifs d'assemblage pour les portes de l'appareil avec les panneaux de colonne (glissière du support).

Fixer la glissiere dans la partie interieure du panneau de la colonne encastrée à la hauteur souhaitation et à environ 20 mm du cable extérieur de la porte.

Ouvr les portes de la colonne encastrée et du réfrigerateur. Positionner le support encastré dans la glissière, et ensuite l'introître dans la porte du réfrigerateur.

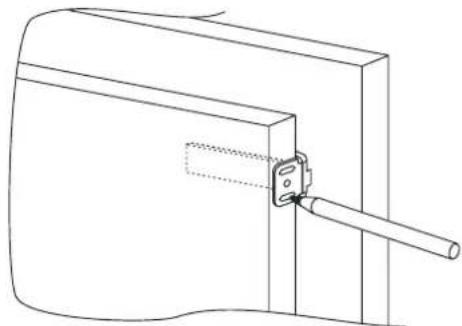

Marquer les points de fixation des vis et pincer avec un foret de 2,5 mm de diamètre.

Raccorder la porte de l'appareil avec le panneau du cabinet en se servant des rainures du support comme lignes directrices.

PRECAUTIONS RELATIVES A UN FONCTIONNEMENT CORRECT

Une fois le produit incorpore, placer la partie arrirée de la colonne en contact avec le mur de façon à empêcher tout accès au compartment du compresseur.

Pour un fonctionnement correct de l'appareil, il est essentiel de permettre une circulation appropriee de I'air de façon a refroidir le condensateur situé sur la partie arriere de I'appareil.

Pour cette raison, la colonne doit être équipée d'une cheminée arrière, dont l'ouverture supérieure ne doit pas être obstruée, et dotée d'une fente à l'avant recouverte d'une grille de ventilation.

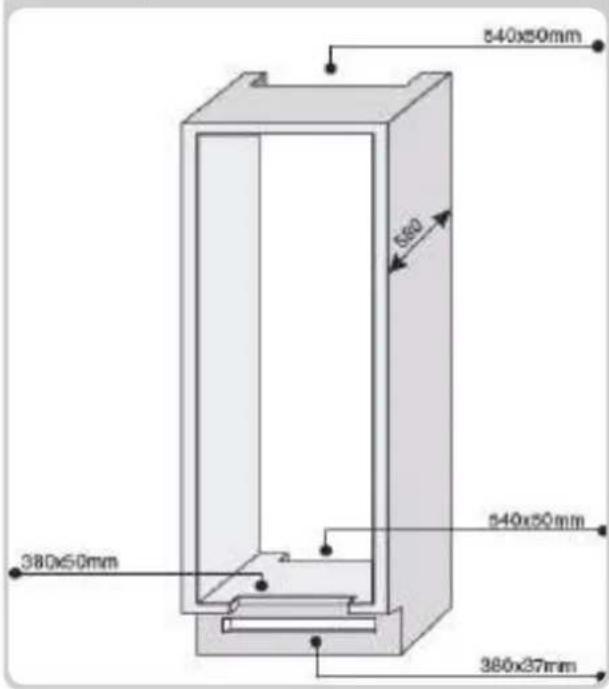

Tailles des decoupes de I'unité.

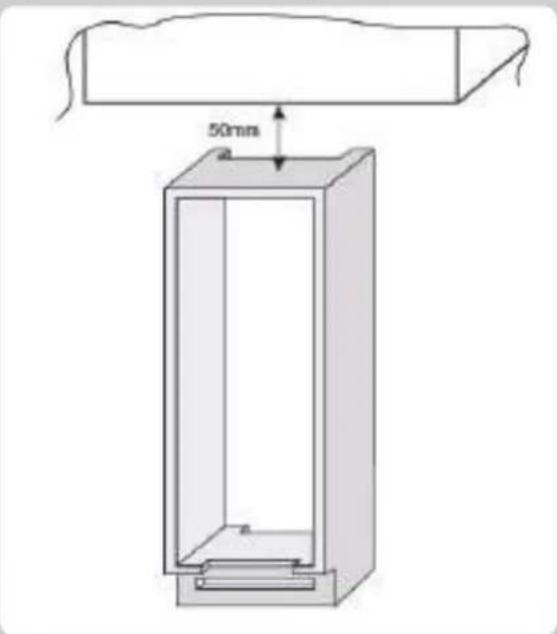

Espace à conserver entre l'unité et le plafond.

SUSPENDRE L'UTILISATION DE L'APPAREIL

Si I'appareil ne doit pas fonctionner pendant une periode prolongee :
1) Eteindre l'appareil (voir Fonctionnement).
2) Débrancher la fiche ou-retirer le dispositif de sécurité.
3) Nettoyer l'appareil.
4) Laisser les portes de l'appareil ouvertes.

DEPANNAGE

L'ampoule d'éclairage interieur ne s'allume pas.	• Absence d'électricité.	• Le cordon d'alimentation n'est pas correctement inséré. • Vérifier si l'apparil est étient. (voir Réglage de la tempête). • S'assurer qu'il y du courant dans la maison. • Vérifier qu'il est actif.
	• L'interrupteur de la porte est bloqué.
Le réfrigerateur et le congélateur ne refroidissant pas suffisamment.	• Les portes ne sont pas fermées. • Les portes sont ouvertes fréquement. • Réglage incorrect de la tempête. • Le réfrigerateur et le congélateur ont été trop replis. • La tempête ambiente est trop BASSE. • Absence de courant.	• Vérifier que la porte et les joints ferment correctement. • Éviter d'ouvir les portes de manière inutilie pendant un certain temps. • Contrôler le réglage de la tempête, et si possible, refroidir encore plus (voir Réglage de la tempête). • Attendre que la tempête du réfrigerateur ou du congélateur se stabilise. • Vérifier que la tempête ambiente est conforme aux specifications indiquées sur la plaque signalétique (voir Installation). • Le cordon d'alimentation n'est pas correctement inséré. • Vérifier si l'apparil est étient (voir Réglage de la tempête). • S'assurer qu'il y a du courant dans le logement.
Les alimentés situés dans le réfrigerateur gélent.	• Réglage incorrect de la tempête. • Nourriture en contact avec la paroi arrêté. • La congélation d'une quantité trop importante d'alments frais diminue la tempête du réfrigerateur.	• Contrôler le réglage de la tempête (voir Réglage de tempête) et si possible, diminuer le réglage de la tempête. • Enlever les alimentés de la paroi arrêté du réfrigerateur. • Ne pas dépasser la quantité maximale d'alments à congeler (voir Congélation).
Le fond du compartment du réfrigerateur est humide ou présente des gouttelettes.	Le tuyau d'égouttement peut être bouché.	• Nettoyer le tuyau d'égouttement avec un bâtonnet ou similaire pour permettre l'écoulement de l'eau.
Présence de gouttelettes ou d'eau sur la paroi arrêté du réfrigerateur.	• Fonctionnement normal du réfrigerateur.	• Ce n'est pas un début (voir Dégivrage).
Présence d'eau dans le bac à légumes.	• Manque de circulation d'air. • Légumes et fruits contenant trop d'humidité.	• Vérifier qu'il n'y a pas d'alments déposés sur la clayette en verre des légumes, qui empêchent la circulation de l'air. • Envelopper les fruits et les légumes dans des films, sachets ou récipients en plastique.
Le moteur fonctionne en permanence.	• Les portes ne sont pas fermées. • Les portes sont ouvertes fréquement. • La tempête ambiente est très élevée. • Épaisseur du givre supérieure à 3 mm.	• S'assurer que la porte est fermée et que les joints ferment correctement. • Éviter d'ouvir les portes de manière inutilie pendant un certain temps. • Vérifier que la tempête ambiente est conforme aux specifications indiquées sur la plaque signalétique (voir Installation). • Régier l'affichage/thermostat sur une tempête plus chaude. • Dégiver l'unité (voir Dégivage).
Les alimentents surgelés dégèlent.	• La plage de tempête ambiente est inférieure à la classe climatique de l'apparil. Le compresseur démarre rarement. • La porte du congélateur n'est pas fermée.	• Déplacer l'unité dans une piece plus chaude ou chauffer la pierce. • S'assurer que la porte est fermée et que le joint est suffisamment étanché.
Le voyant Wi-Fi clignote par alternance 3 sec allumé et 1 seconde étient.	• Routeur désactivé. • Absence de connexion.	• Allumer le routeur. • Réinitialiser le produit (voir Wi-Fi).

SI VOUS N'AVEZ PAS PU RESOUDRE LE PROBLEM, CONTACTER LE CENTRE DE SERVICE APRES-VENTE. VEUILLEZ INDIQUER LE TYPE DE DEFAULT ET LES INFORMATIONS CONTENUES SUR LA PLAQUE DE CET APPAREL, SITUEE DANS LE COMPARTIMENT DU REFRIGERATEUR :

• Le modele de l'équipement.
  Le numero de série.

INDICE

ES

(Consulte a placac de identificacao do produits)

Autres apparéils de stockage du vin: «Cet apparéil est destiné uniquement au stockage du vin.»

Pour un apparéil à pose libre: «Cet apparéil de réfrigération n'est pas destiné à être utilisé comme un apparéil intégrable»

Pour les apparèils sans compartmentement «quatre étoiles»: «Cet apparéil de réfrigération ne convient pas pour la congélation de denrées alimentaire»;

STOCKAGE ALIMENTAIRE

Positionnez des alimentes differents dans des compartments differents selon le tableau ci-dessous

Compartiments du réfrigérateur	Type d'aliments
Porte ou balconnets du compartmentement réfrigérateur	• Aliments contenant des agents de conservation naturels, tels que confitures, jus, boissons, condiments. • Ne pas entreprises d'aliments périssables.
Bac à légumes (tiroir à salute)	• Les fruits, les herbes et les légumes doivent être placés séparément dans le bac à légumes. • Ne pas conserver les bananes, oignons, pommes de terre et l'ail au réfrigérateur.
Clayctte du réfrigérateur - milieu	• Produits laitiers, eufs
Clayette du réfrigérateur - supérieure	• Les alimentés qui n'ont pas besoin de cuisson, comme les alimentés prêts à consommer, les charcuteries et les restes.
Tiroir(s)/grille du congélateur	• Aliments destinés à être conservés longtemps. • Tiroir inférieur pour la viande cruc, la volaille, le poisson. • Tiroir central pour les légumes surglés, les frites. • Grille supérieure pour les crèmes glacées, fruits congélés, produits de boulangerie congélés.

• Il est suggéré de régler la température à 4^ dans le compartment réfrigérateur et, si possible, à -18^ dans le compartment congélateur.
  Pour la plupart des catégories d'aliments, le temps de stockage le plus long dans le compartment réfrigerateur est atteint avec des températures plus froides. Étant donné que certains produits particuliers ( comme les fruits et légumes frais) peuvent être endommages par des températures plus froides, il est suggéré de les conserver dans les bacs à légumes, s'il y en a. Dans le cas contraire, maintainir un réglage moyen du thermostat.
• Pour les aliments congélés, se reporter à la durée de conservation inscrite sur l'emballage des alimentents. Cette durée de conservation est atteinte lorsque le réglage respecte les températures de referencia du compartment (une étoile -6^ , deux étoiles -12^ , trois étoiles -18^ ).

POSITIONNEMENT

Installez cet appeareil à un endroit où la température ambiente correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil.

• Tempérée élargie (SN): «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 10^ et 32^
• Tempérée (N): «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16^ et 32^
• Subtropicale (ST): «Cet apparéil de réfrigeration est destiné à être utilisé à des températures ambiantes comprises entre 16^ et 38^
  Tropicale (T): «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16^ et 43^

DISPONIBILITÉ DES PIEÇES DE RECHANGE

Les thermostats, les capteurs de température, les cartes de circuit imprimé et les sources lumineuses sont disponibles pour une période minimale de sept ans à compter de la mise sur le marché de la dernière unité du modele;

Les poignées de porte, gonds de porte, plateaux et bacs, sont disponibles pour une période minimale de sept ans, et les joints de porte sont disponibles pour une période minimale de 10 ans à compter de la mise sur le marché de la dernière unité du modele;

GARANTIE

La garantie minimale est : 2 ans pour les pays de l'UE, 3 ans pour la Turquie, 1 an pour le Royaume-Uni, 1 an pour la Russie, 3 ans pour la Suède, 2 ans pour la Serbie, 5 ans pour la Norvège, 1 an pour le Maroc, 6 mois pour l'Algérie, pas de garantie légale requise pour la Tunisie.

ASSISTANCE TECHNIQUE

Pour contacter l'assistance technique, visitez notre site Internet: https://corporate.haier-europe.com/en/. Dans la section «websites», désisissez la marque de votre produit et votre pays. Vous seront redirigé vers le site Web spécifique où vous peuvent trouver le numéro de téléphone et le formulaire pour contacter l'assistance technique

Pour plus d'informations sur le produit, veuilles consulter https://eprel.ec.europa.eu/ ou scannez le QR sur l'étiquette énergétique fournie avec l'appareil

HR

Za uredaje za chuvanje vina; Ovaj je uredaj namijenjen iskljucivo cuvanju vina."

Za samostojee uredaje: ,Ovaj samostojeci uredaj nije namijenjen za uporabu kao ugradbeni uredaj."
