TLPOE150S - Carte réseau / adaptateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Injecteur PoE
Normes	IEEE 802.3af, IEEE 802.3, IEEE 802.3u
Interface	1 port Ethernet RJ-45 (10/100 Mbps) entrée, 1 port Ethernet + alimentation sortie
Alimentation d'entrée	100-240 V AC, 50/60 Hz
Alimentation de sortie	48 V DC, 0,35 A (max. 15,4 W)
Consommation maximale	15,4 W
Dimensions (L x l x H)	81 x 52 x 33 mm
Poids	132 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Fonctions principales	Alimentation et transmission de données via un seul câble Ethernet ; compatible avec les équipements PoE (caméras IP, points d'accès, téléphones IP)
Sécurité	Homologation CE, RoHS ; ne pas exposer à l'eau ou au feu ; utiliser uniquement avec des chargeurs recommandés
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits chimiques
Pièces détachées et réparabilité	Ne pas démonter ; aucune pièce réparable par l'utilisateur
Garantie	Garantie limitée TP-Link (durée variable selon le pays)

FOIRE AUX QUESTIONS - TLPOE150S TP-LINK

Que puis-je alimenter avec l'injecteur PoE TL-PoE150S ?

Vous pouvez alimenter des appareils compatibles PoE IEEE 802.3af tels que des caméras IP, des points d'accès Wi-Fi ou des téléphones IP, à condition qu'ils ne dépassent pas 15,4 W.

Comment connecter l'injecteur PoE ?

Branchez le câble Ethernet de votre routeur/switch sur le port LAN IN de l'injecteur. Connectez le câble Ethernet de l'appareil PoE sur le port LAN OUT + PoE. Branchez ensuite l'adaptateur secteur fourni sur l'injecteur et sur une prise murale.

L'injecteur fonctionne-t-il avec un câble Ethernet standard ?

Oui, il utilise un câble Ethernet catégorie 5 ou supérieur (RJ-45) pour transmettre à la fois les données et l'alimentation.

Quelle est la distance maximale entre l'injecteur et l'appareil PoE ?

La distance maximale est de 100 mètres (328 pieds) avec un câble Ethernet standard, conformément à la norme IEEE 802.3.

Puis-je utiliser l'injecteur PoE avec un appareil non PoE ?

Non, l'injecteur fournit une alimentation PoE active (48 V). Pour un appareil non PoE, vous avez besoin d'un splitter PoE qui sépare les données et le courant continu (par exemple 5 V, 9 V ou 12 V).

L'injecteur est-il compatible avec le PoE+ (802.3at) ?

Non, l'injecteur TL-PoE150S est conçu pour la norme PoE (802.3af) et fournit jusqu'à 15,4 W. Il n'est pas compatible avec les appareils nécessitant plus de puissance (PoE+ jusqu'à 30 W).

Que faire si l'appareil PoE ne s'allume pas ?

Vérifiez que l'injecteur est correctement branché et que le câble Ethernet est bien connecté. Assurez-vous que l'appareil est compatible 802.3af et que sa consommation ne dépasse pas 15,4 W. Testez avec un autre câble ou appareil.

Puis-je utiliser l'injecteur comme splitter PoE ?

Non, l'injecteur fournit du PoE (48 V) sur le câble Ethernet. Pour alimenter un appareil non PoE, vous devez utiliser un splitter PoE séparé (non inclus) qui convertit le 48 V en tension plus basse (5/9/12 V).

L'injecteur PoE est-il sécuritaire ?

Oui, il est certifié CE et RoHS. Suivez les consignes de sécurité : ne pas exposer à l'eau, au feu ou à des températures élevées. N'utilisez que l'adaptateur secteur fourni.

Comment nettoyer l'injecteur PoE ?

Débranchez l'appareil et nettoyez-le avec un chiffon doux et sec. N'utilisez pas de liquides, d'aérosols ou de produits abrasifs.

MODE D'EMPLOI TLPOE150S TP-LINK

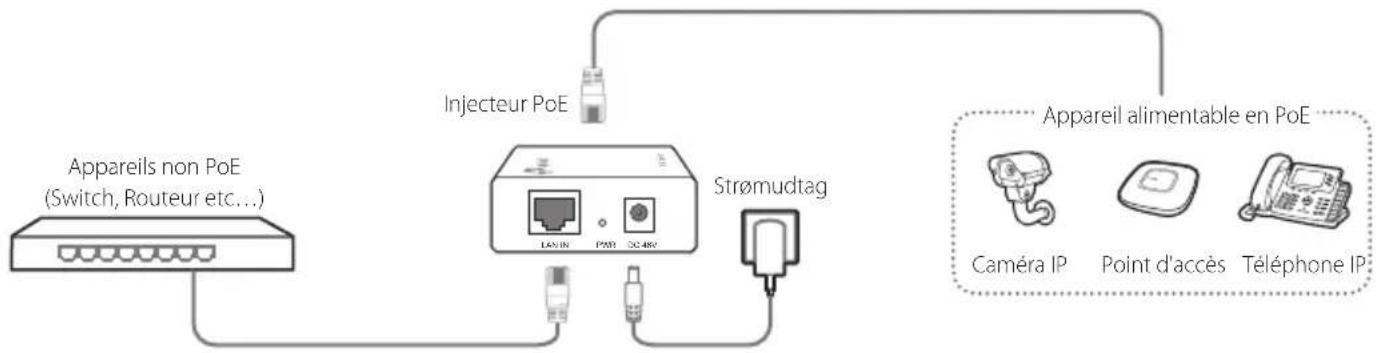

L'injecteur PoE fourni une alimentation stable et la connectivité réseau à un appareil alimentable par un cordon Ethernet.


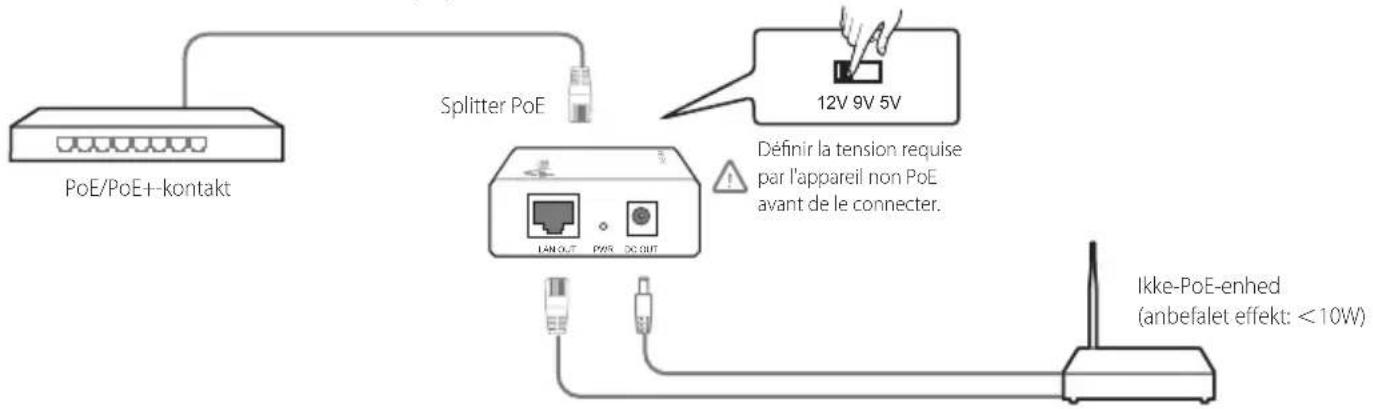

Splitter PoE

Le splitter Poe peut être utilisé avec un switch PoE/PoE+ pour alimenter un appareil réseau non PoE en données et en courant continu (CC).

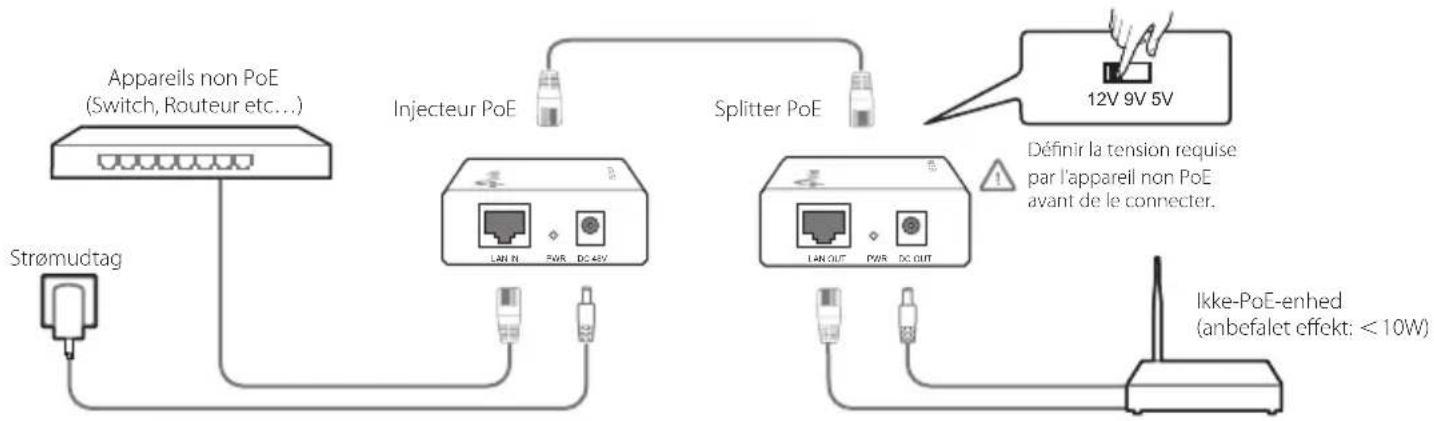

Injecteur et Splitter PoE

L'injecteur et le splitter PoE peuvent être utilisés tel un kit pour alimenter et relier un appareil réseau non PoE.

Solo PoE Injector

Informations de sécurité

• Maintenir l'appareil à l'écart de l'eau du feu de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil.
• Ne pas utiliser un chargeur différent de ceux recommandés.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.

Italiano

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/EU, 2014/35/EU, 2009/125/EC et 2011/65/EU.

La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.
