Produkttype	PoE-injektor
Standarder	IEEE 802.3af, IEEE 802.3, IEEE 802.3u
Grænseflade	1 Ethernet RJ-45-port (10/100 Mbps) indgang, 1 Ethernet + strøm udgang
Indgangsstrømforsyning	100-240 V AC, 50/60 Hz
Udgangsstrømforsyning	48 V DC, 0,35 A (maks. 15,4 W)
Maksimalt strømforbrug	15,4 W
Mål (L x B x H)	81 x 52 x 33 mm
Vægt	132 g
Driftstemperatur	0 °C til 40 °C
Driftsfugtighed	10 % til 90 % RF (uden kondens)
Vigtigste funktioner	Strøm og dataoverførsel via et enkelt Ethernet-kabel; kompatibel med PoE-udstyr (IP-kameraer, adgangspunkter, IP-telefoner)
Sikkerhed	CE-godkendelse, RoHS; må ikke udsættes for vand eller ild; brug kun med anbefalede opladere
Vedligeholdelse og rengøring	Rengør med en tør klud; brug ikke kemikalier
Reservedele og reparerbarhed	Må ikke skilles ad; ingen brugerreparerbare dele
Garanti	TP-Link begrænset garanti (varighed varierer efter land)

Ofte stillede spørgsmål - TLPOE150S TP-LINK

Hvad kan jeg strømforsyne med PoE-injektoren TL-PoE150S?

Du kan strømforsyne enheder, der er kompatible med PoE IEEE 802.3af, såsom IP-kameraer, Wi-Fi-adgangspunkter eller IP-telefoner, forudsat at de ikke overstiger 15,4 W.

Hvordan tilslutter jeg PoE-injektoren?

Tilslut Ethernet-kablet fra din router/switch til injektorens LAN IN-port. Tilslut Ethernet-kablet fra PoE-enheden til LAN OUT + PoE-porten. Tilslut derefter den medfølgende strømadapter til injektoren og en stikkontakt.

Fungerer injektoren med et standard Ethernet-kabel?

Ja, den bruger et Ethernet-kabel af kategori 5 eller højere (RJ-45) til at overføre både data og strøm.

Hvad er den maksimale afstand mellem injektoren og PoE-enheden?

Den maksimale afstand er 100 meter (328 fod) med et standard Ethernet-kabel i henhold til IEEE 802.3-standarden.

Kan jeg bruge PoE-injektoren med en ikke-PoE-enhed?

Nej, injektoren leverer aktiv PoE-strøm (48 V). Til en ikke-PoE-enhed har du brug for en PoE-splitter, der adskiller data og jævnstrøm (f.eks. 5 V, 9 V eller 12 V).

Er injektoren kompatibel med PoE+ (802.3at)?

Nej, injektoren TL-PoE150S er designet til PoE (802.3af)-standarden og leverer op til 15,4 W. Den er ikke kompatibel med enheder, der kræver mere strøm (PoE+ op til 30 W).

Hvad gør jeg, hvis PoE-enheden ikke tænder?

Kontrollér, at injektoren er korrekt tilsluttet, og at Ethernet-kablet er godt forbundet. Sørg for, at enheden er kompatibel med 802.3af, og at dens strømforbrug ikke overstiger 15,4 W. Test med et andet kabel eller en anden enhed.

Kan jeg bruge injektoren som PoE-splitter?

Nej, injektoren leverer PoE (48 V) over Ethernet-kablet. For at strømforsyne en ikke-PoE-enhed skal du bruge en separat PoE-splitter (ikke inkluderet), der konverterer 48 V til en lavere spænding (5/9/12 V).

Er PoE-injektoren sikker?

Ja, den er certificeret CE og RoHS. Følg sikkerhedsinstruktionerne: må ikke udsættes for vand, ild eller høje temperaturer. Brug kun den medfølgende strømadapter.

Hvordan rengør jeg PoE-injektoren?

Tag stikket ud af enheden og rengør den med en blød, tør klud. Brug ikke væsker, aerosoler eller slibende midler.

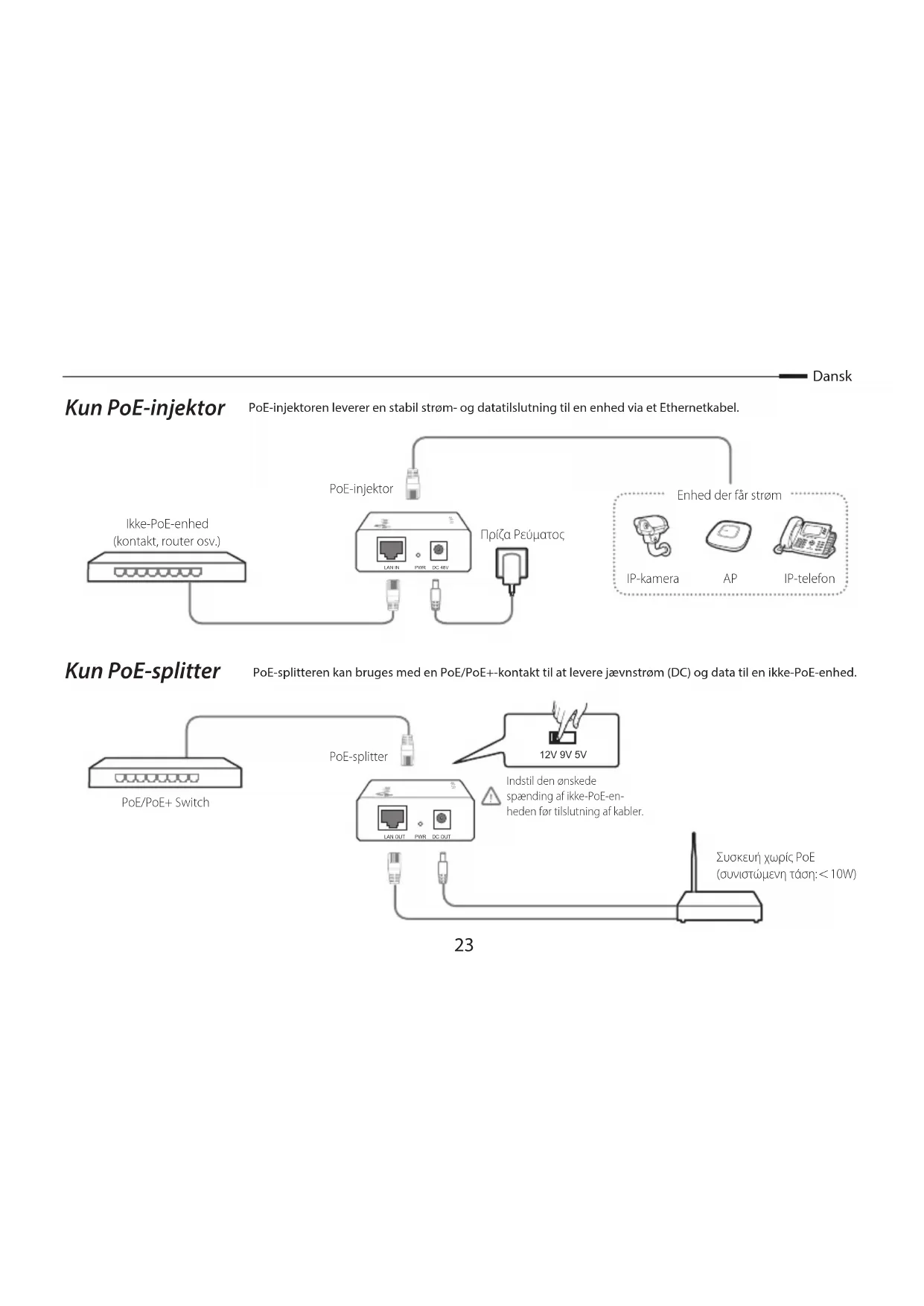

BRUGSANVISNING TLPOE150S TP-LINK

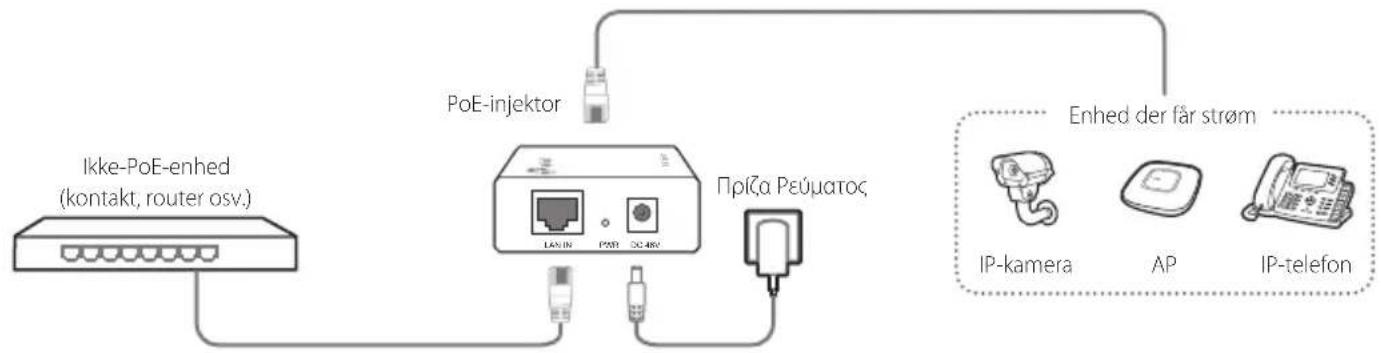

PoE-injektoren leverer en stabil strøm- og datatilslutning til en enhed via et Ethernetkabel.


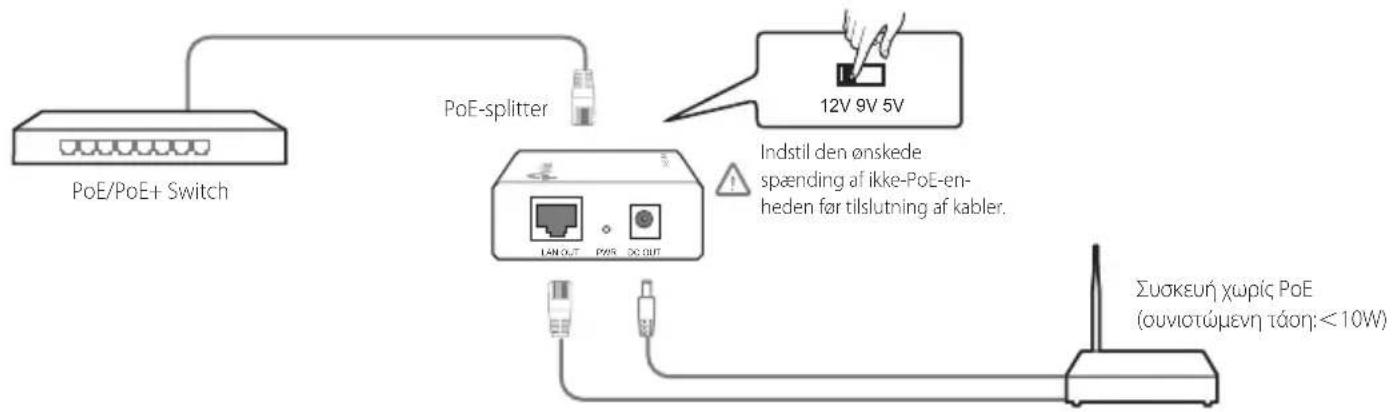

Kun PoE-splitter

PoE-splitteren kan bruges med en PoE/PoE+-kontakt til at levere jævnstrøm (DC) og data til en ikke-PoE-enhed.

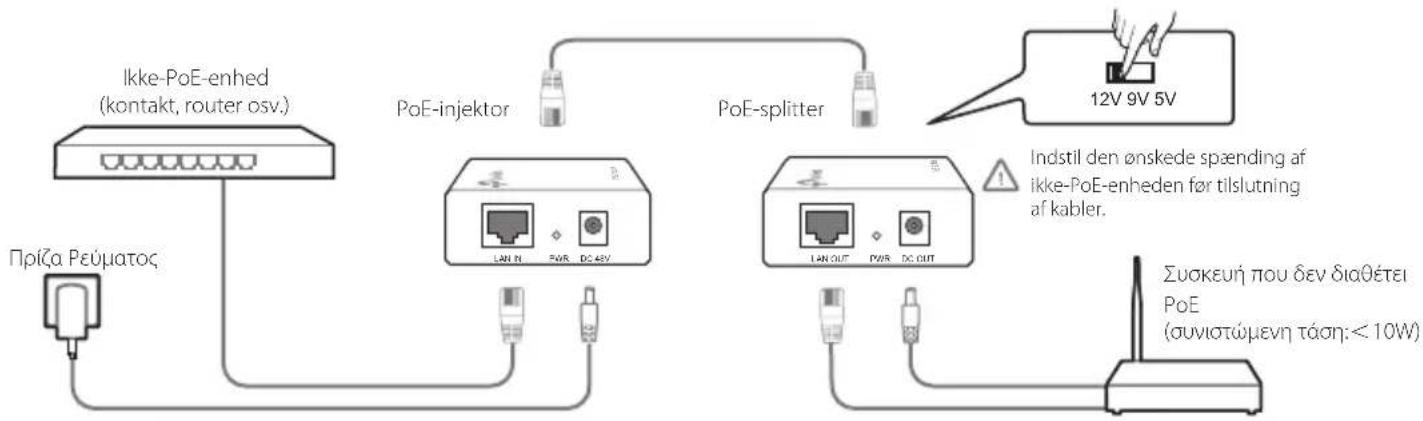

PoE-injektor og splitter

PoE-injektoren og PoE-splitteren kan bruges som et sæt til at levere strøm og sende data til en ikke-PoE-enhed.

Deutsch

Sicherheitsinformation

Sikkerhedsinformation

* Hold apparatet væk fra vand, brand, fugt eller varme miljøer.
- Forsøg ikke at skille enheden ad, reparere eller ændre enheden.
* Brug ikke en beskadiget strømadapter eller USB-kabel til at oplade enheden.
• Brug ikke andre opladere end de anbefalede.

Følg ovenstående vejledning når du betjener enheden. Vi kan ikke garantere, at ingen ulykker eller skader sker på grund af forkert brug af enheden. Brug dette produkt med forsigtighed og på egen risiko.

TP-Link begrænset produktgaranti

Gælder kun TP-Link mærkevarer

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-Link garanterer at alle TP-Link hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-Link's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.

English

TP-Link erklærer hermed, at denne enhed er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i direktiverne 2014/30/EU, 2014/35/EU, 2009/125/EC og 2011/65/EU.

Den oprindelige EU-overensstemmelseserklæringen kan findes på http://www.tp-link.com/en/ce.
