Caractéristique	Détails
Type de hotte	Hotte décorative
Dimensions	90 cm de largeur
Débit d'air	Jusqu'à 800 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Éclairage	LED intégré
Filtre	Filtre à graisse en aluminium, lavable au lave-vaisselle
Installation	Installation murale
Consommation énergétique	Classe énergétique C
Niveau sonore	Max 65 dB
Fonctionnalités supplémentaires	Fonction de minuterie
Entretien	Filtres à nettoyer régulièrement, entretien de la surface inox
Sécurité	Protection contre les surchauffes, arrêt automatique
Garantie	2 ans

FOIRE AUX QUESTIONS - FKH92.31INOX Exquisit

Comment installer la hotte Exquisit FKH92.31INOX ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de la fixer solidement au mur et de respecter les distances de sécurité par rapport à votre plaque de cuisson.

Quels types de filtres sont compatibles avec la hotte Exquisit FKH92.31INOX ?

La hotte utilise des filtres à charbon pour la filtration d'air et des filtres en aluminium pour la graisse. Assurez-vous de les remplacer régulièrement pour un fonctionnement optimal.

Comment nettoyer la hotte Exquisit FKH92.31INOX ?

Pour nettoyer la hotte, utilisez un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs qui pourraient rayer la surface en inox.

Quelle est la puissance d'aspiration de la hotte Exquisit FKH92.31INOX ?

La hotte a une puissance d'aspiration maximale de 600 m³/h, ce qui la rend efficace pour la plupart des cuisines.

Est-ce que la hotte Exquisit FKH92.31INOX peut être utilisée en mode recyclage ?

Oui, la hotte peut fonctionner en mode recyclage en utilisant des filtres à charbon. Assurez-vous d'installer ces filtres si vous ne souhaitez pas évacuer l'air à l'extérieur.

Que faire si la hotte Exquisit FKH92.31INOX fait du bruit ?

Si la hotte fait du bruit, vérifiez que les filtres sont propres et bien installés. Un bruit excessif peut également indiquer un problème avec le moteur, auquel cas il est conseillé de contacter un professionnel.

Comment changer le filtre à graisse de la hotte Exquisit FKH92.31INOX ?

Pour changer le filtre à graisse, ouvrez le panneau de la hotte, retirez le filtre usagé et insérez le nouveau filtre en veillant à bien le fixer.

La hotte Exquisit FKH92.31INOX émet-elle des odeurs ?

Si la hotte émet des odeurs, vérifiez que le filtre à charbon est en bon état et remplacez-le si nécessaire. Assurez-vous également que la hotte est correctement installée et étanche.

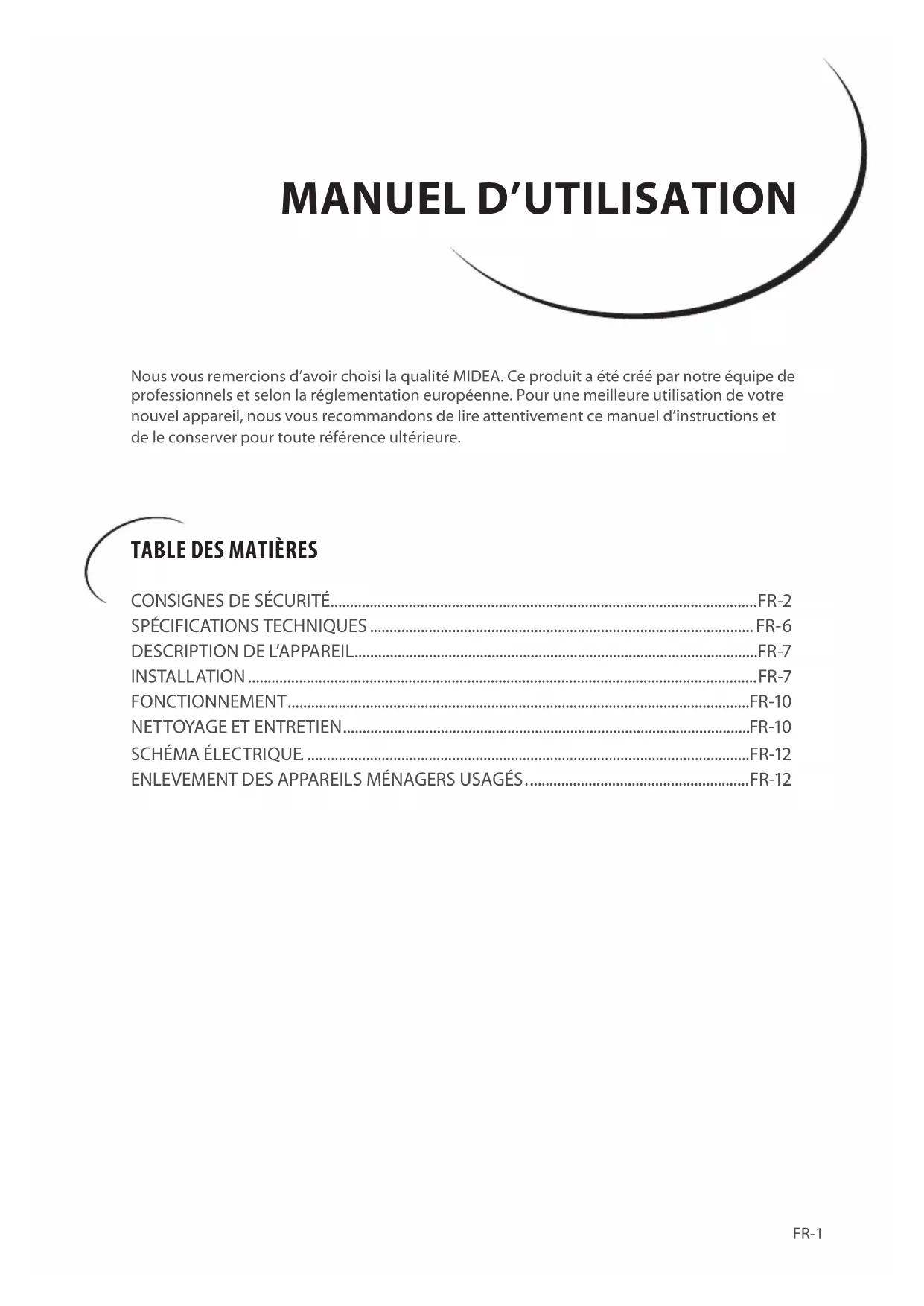

MODE D'EMPLOI FKH92.31INOX Exquisit

Nous vous remercions d'avoir choisi la qualité MIDEA. Ce produit a été créé par notre équipe de professionnels et selon la réglementation européenne. Pour une meilleure utilisation de votre nouvel appareil, nous vous recommandons de lire attentivement ce manuel d'instructions et de le conserver pour toute référence ultérieure.

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ....FR-2

SPÉCIFICATIONS TECHNIQUES ...... FR-6

DESCRIPTION DE L'APPAREIL....FR-7

INSTALLATION....FR-7

FONCTIONNEMENT....FR-10

NETTOYAGE ET ENTRETIEN....FR-10

SCHÉMA ÉLECTRIQUE ....FR-12

ENLEVEMENT DES APPAREILS MÉNAGERS USAGÉS....FR-12

CONSIGNES DE SÉCURITÉ

Lisez attentivement les consignes importantes concernant la sécurité d'installation et d'entretien. Conservez cette notice pour consultation ultérieure.

- Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:

– des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels;

- des fermes;

- l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; - des environnements du type chambres d'hôtes.

- Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

- Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.

• Ne pas flamber d'aliments sous la hotte de cuisine.

- ATTENTION: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes

ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

- La distance minimale entre la surface de la table de cuisson sur laquelle sont posés les ustensiles de cuisson et la partie la plus basse de la hotte aspirante doit être respectée (Si la hotte aspirante est placée au-dessus d'une table de cuisson au gaz, cette distance doit être de 65 cm au minimum).

- Les réglementations concernant de l'évacuation de l'air doivent être respectées.

• Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.
• En ce qui concerne les informations relatives à l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, merci de se référer au paragraphe suivant dans le manuel.
  • Pour l'installation et le nettoyage se reporter aux chapitres « INSTALLATION » et « NETTOYAGE ET ENTRETIEN ».
• En ce qui concerne les informations sur le remplacement de l'ampoule, référez-vous dans la section « REMPLACER LES AMPOULES ».

MISES EN GARDE

- Dans certaines circonstances, les appareils électriques peuvent être dangereux.

- Ne vérifiez pas l'état des filtres quand la hotte aspirante est en fonctionnement.

- Les parties accessibles de cet appareil peuvent devenir brûlantes lorsqu'il est utilisé avec des appareils de cuisson.

• Ne touchez pas les ampoules pendant ou juste après l'utilisation.
  • Ne faites pas de flambée sous la hotte aspirante.
• Veillez à ce qu'il n'y ait pas de flammes, car elles risquent d'endommager les filtres et d'engendrer un risque d'incendie.
• Surveillez constamment les aliments friture pour éviter que l'huile ne surchauffe et ne devienne dangereuse.
  • Débranchez la fiche électrique de l'appareil avant toute opération d'entretien

PRÉCAUTIONS

- Faites attention lorsque la hotte aspirante est utilisée en même temps qu'une cheminée ou un brûleur ouvert utilisant l'air environnant et alimenté par une source d'énergie autre que l'électricité, car la hotte aspirante extrait l'air environnant nécessaire à la combustion par le brûleur ou la cheminée.

- La pression négative dans l'environnement ne doit pas dépasser 4 Pa (4 x 10^-5 bar).

- Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.

SPÉCIFICATIONS TECHNIQUES

Marque Exquisit
Modèle	FKH62.3-1INOX /FKH92.3-1INOX
Débit d'air maximal (Qmax)	44 0 m3/h
Niveau de puissance acoustique (LWA) 66 dB
Puissance nominale	108 W(Moteur : 1 x 105 W,Lampe : 2 x 1.5 W max.)
Tension et fréquence nominales 220-240 V ~ 50 Hz
Moteur 230 V~ 50 Hz 105 W
Diamètre de l'ouverture 150 mm

Le tableau ci-dessus présente les informations relatives à votre hotte. Les résultats d'essai sont obtenus dans le respect des exigences n° 65/2014 et 66/2014 de l'UE. Dans certaines circonstances, un appareil électrique peut entraîner un danger.

DESCRIPTION DE L'APPAREIL

1

1 support cheminée intérieur

1 support cheminée extérieur

6 petites vis

1. Hotte
2. Cache cheminée extérieure
3. Cache cheminée intérieure
4. Gaine extensible
5. Accessoires

INSTALLATION

Avant d'installer votre hotte de cuisine :

• Veuillez lire attentivement les instructions.
- ATTENTION : Les chevilles fournies avec le produit sont adaptées uniquement pour les murs pleins (par exemple béton), elles ne peuvent en aucun cas être utilisées avec un autre type de mur.
- La fixation doit être réalisée par une personne compétente car elle nécessite des chevilles adaptées à la nature de votre mur. En cas de doute veuillez prendre contact avec une personne qualifiée. Une mauvaise fixation peut être dangereuse.
- Déballez la hotte et vérifiez que tous les éléments sont en bon état.

Assurez-vous que la tension (V) et la fréquence (Hz) indiquées sur la plaque signalétique correspondent à la tension et à la fréquence du site d'installation.

• Veillez à ce que la zone se trouvant derrière la surface d'installation à percer ne contient aucun fil électrique ou conduit, etc.
• Les surfaces en acier inoxydable et en verre de la hotte peuvent s'abîmer facilement pendant l'installation si celles-ci sont effleurées ou cognés avec des outils. Veillez à protéger les surfaces pendant l'installation.
• Protégez les plaques de cuisson avec un bout de carton ou autre objet similaire pour éviter toute détérioration pendant l'installation de la hotte.

- Le fabricant décline toute responsabilité en cas de non-respect de toutes les consignes de sécurité en vigueur concernant le fonctionnement correct et normal des parties électriques.

Installation :

Assurez-vous d'avoir coupé l'alimentation électrique avant de commencer l'installation. La prise doit être installée à un endroit facile d'accès.

• La hotte de cuisine doit être placée à une distance de 65-75 cm de la surface de cuisson pour des raisons de sécurité et un résultat optimal. Voir image 1.
  • Assurez-vous d'avoir assez d'espace pour l'installation.
• Installez la hotte à un endroit approprié une fois que la hauteur d'installation est déterminée et respectez cette hauteur. La position fixe du support intérieur de la cheminée est l'endroit où se trouve la cheminée. Voir image 2.
• Fixez le support cheminée extérieur sur la cache cheminée extérieure puis installez cette dernière sur la hotte, et installez la gaine extensible sur la hotte, voir image 3.
• Placez la hotte sur le crochet puis fixez le support cheminée extérieur avec 2 grandes vis, voir images 4 et 5.
• Introduisez la cache cheminée intérieure dans la cache extérieure avant de la fixer sur le support cheminée intérieur. Voir image 6.

120 120 160-630 132 160 296 650-750

Image 1

7 trous 10 crochet Support cheminée intérieur 5 grandes vis 7 petites chevilles

Image 2

4 petites vis Gaine extensible

Image 3

Notice d'installation :

• Toute installation doit être effectuée par un électricien qualifié ou une personne compétente.
• Ne reliez pas le système d'évacuation de la hotte à un système de ventilation existant déjà utilisé par un autre appareil, tel qu'un tuyau de chauffage, tuyau à gaz et tuyau de climatiseur.
• L'angle d'inclinaison du conduit de ventilation ne doit pas être inférieur à 120°. Orientez le conduit horizontalement ou alternativement, orientez le conduit verticalement en partant du point initial pour le mener jusqu'à un mur extérieur.
• Une fois l'installation terminée, veillez à ce que la hotte de cuisine soit nivelée pour éviter une accumulation des graisses sur un des côtés. Voir image 7.

	BOUTON MARCHE/ARRÊT DE L'ÉCLAIRAGE : Appuyez sur ce bouton pour allumer les lampes et appuyez à nouveau pour les éteindre.
	BOUTON ARRÊT DU MOTEUR : Appuyez sur ce bouton pour arrêter le fonctionnement du moteur.
	BOUTON DE VITESSE : Appuyez sur ce bouton pour que le moteur fonctionne à une vitesse FAIBLE 1.
	BOUTON DE VITESSE : Appuyez sur ce bouton pour que le moteur fonctionne à une vitesse MOYENNE 2.
	BOUTON DE VITESSE : Appuyez sur ce bouton pour que le moteur fonctionne à une vitesse ÉLEVÉE 3.

NETTOYAGE ET ENTRETIEN

Nettoyage des filtres anti-graisse

Retirez les filtres Alu conformément à l'image 8.

Vous pouvez nettoyer les filtres en suivant la méthode ci-dessous :

1. Faites-les tremper pendant environ 3 minutes dans de l'eau chaude (40-50 degrés) avec du détergent anti-graisse puis frottez-les légèrement avec une brosse douce. N'exercez pas trop de force pour ne pas les abîmer.

2. Les filtres peuvent être lavés au lave-vaisselle avec du détergent et en réglant la température sur 60 degrés environ.

Veuillez ne pas utiliser de détergents abrasifs car cela peut endommager les filtres.

Assurez-vous que la hotte est arrêtée avant de la nettoyer.

Filtre en aluminium

Image 8

Fermer Ouvrir Ouvrir Fermer

Image 9

Installer les filtres à charbon (voir images 8, 9)

1. Retirez les filtres Alu, voir image 8.
2. Les filtres à charbon (image 9) sont situés aux deux extrémités du moteur. Faites pivoter les filtres à charbon jusqu'à ce qu'ils soient dévissés.
3. Retirez les filtres conformément à l'image 9, les remplacez par des filtres neufs (non fournis) et procédez au remontage dans le sens contraire.
   Avertissement : les filtres à charbon ne sont ni lavables, ni recyclables.
   Ces filtres doivent être remplacés après environ 2-3 mois d'utilisation.
   Remarque : Les filtres à charbon ne sont pas fournis avec votre appareil.

SCHÉMA ÉLECTRIQUE

Le fabricant décline toute responsabilité en cas de non-respect des recommandations et instructions précédemment décrites concernant l'installation, l'entretien et l'utilisation de la hotte de cuisine.

	Puissance maximale	Tension	Image	Bouchon de lampe	ILCOS Dcode
Round/Diamètre:70mm	1.5 W	DC12 V		--	DSR-1.5-S-70

ENLEVEMENT DES APPAREILS MÉNAGERS USAGÉS

La directive européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.
