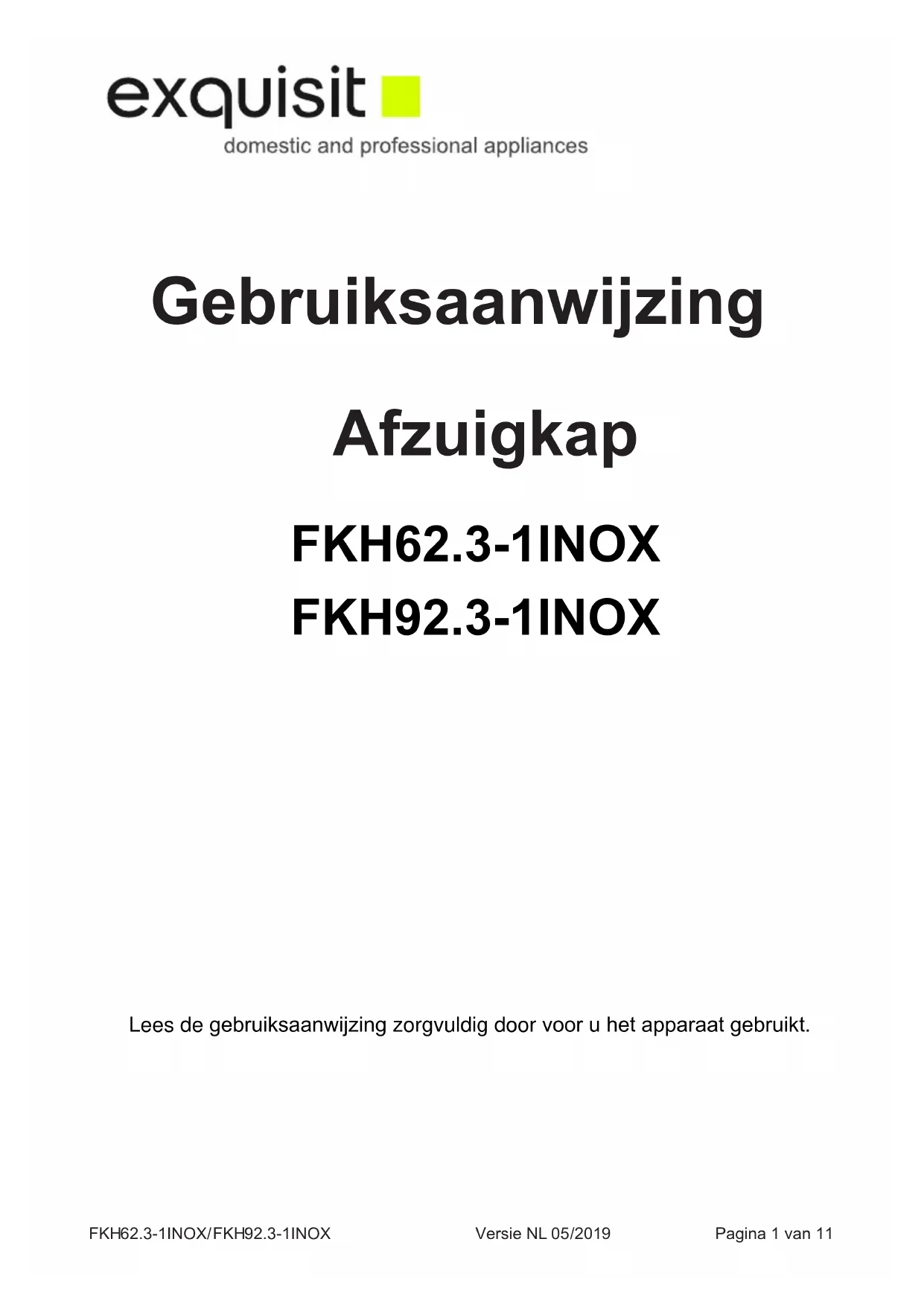

GEBRUIKSAANWIJZING FKH92.31INOX Exquisit

POWER BOARD Light Black(H) Blue(M) White Orange(L) CONTROL SWITCH Max Power Voltage Picture Lamp Cap ILCOS D codeRound/ Diameter: 70mm1.5W DC 12 V DSR-1.5-S-70Gebruiksaanwijzing Afzuigkap Lees de gebruiksaanwijzing zorgvuldig door voor u het apparaat gebruikt. FKH 62.3-1INOX/ FKH 92.3-1INOX Versie NL

9 Pagina 1 van 11Inhoudsopgave 1 Veiligheidsrichtlijnen 2 Onderdelen apparaat 3 Kenmerken 4 Installatie 5 Opmerking bij de installatie 6 Veiligheidsinstructies 7 Gebruik 8 Onderhoud 9 Afwijkingen en oplossingen 10 Technische gegevens 11 Verwijdering oude apparatuur 12 Garantie- en servicebepalingen

111. Veiligheidsrichtlijnen

z Het filter is gemaakt van aluminium met een hoge dichtheid. Filters niet reinigen met schoonmaakmiddelen die metalen producten aantasten. De goede staat van de afzuigkap wordt behouden door regelmatig onderhoud. z De minimum afstand tussen de bovenkant van de kookplaat en het laagste deel van de afzuigkap is 65cm. z Om de behuizing gedurende een lange periode te beschermen tegen de ophoping van vuil dient de afzuigkap elke twee maanden te worden gereinigd met warm water met een niet-bijtend schoonmaakmiddel. z Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of gebrek aan kennis als ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies krijgen hoe het apparaat op een veilige manier moet worden gebruikt en ze begrijpen wat z Onder de afzuigkap mogen maximaal 4 kookplaat elementen werkzaam zijn. z LET OP: toegankelijke delen kunnen heet worden bij gebruik met kookapparatuur. de mogelijke gevaren zijn. Kinderen dienen niet met het apparaat te spelen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen worden uitgevoerd zonder toezicht. Een beschadigd netsnoer moet worden vervangen door de fabrikant, de dealer of een gelijkwaardig gekwalificeerde persoon om gevaar te voorkomen. z Zorg altijd voor voldoende ventilatie in de ruimte als de afzuigkap tegelijk wordt gebruikt met apparaten die gas of andere brandstoffen verbranden. z Er is een kans op brandgevaar als de reinigingswerk- zaamheden niet in overeenstemming met de richtlijnen worden uitgevoerd. z Niet flamberen onder de afzuigkap. z De afgevoerde lucht mag niet door een schoorsteen worden gevoerd die wordt gebruikt voor de afvoergassen van apparaten die gas of andere brandstoffen verbranden. z De regels voor de afvoer van lucht moeten worden opgevolgd. FKH 62.3-1INOX/ FKH 92.3-1INOX Versie NL

/201 9 Pagina van 11

32. Onderdelen apparaat

Nr. Omschrijving Deksel schakelkast Bovenplaat Lampen Plaat voorzijde Uitschuifbare schouwdeel U-vormige profiel/schouwdeel Vetfilter Besturingsgedeelte Netsnoer Ophangbeugel afzuigkap Behuizing ventilator Ventilatormotor Onderplaat / ombouw filters Ophangbeugels schouwdelen Schakelkast Schakelaar (printplaat) Klem slakkenhuis FKH 62.3-1INOX/ FKH 92.3-1INOX Versie NL

/201 9 Pagina 4 van 11voor u het apparaat gebruikt.

5. Opmerking bij de installatie

De afzuigkap is gemaakt van kwalitatief hoogwaardige materialen in een gestroomlijnd ontwerp. Voorzien van een sterke elektromotor levert het apparaat een sterke zuigkracht bij een geluidsarme werking. Door het geïsoleerde laagspanningscircuit, 12V DC invoer, werkt de verlichting veiliger. Als gevolg van de speciale windtunnelconstructie, wordt losgekomen vuil snel opgezogen.

Voor een veilig en correct effect dient de afzuigkap tussen de 65 - 75 cm boven de kookplaat te worden geplaatst (zie figuur 1). nodig, kan dit deel in het U-vormige profiel worden geplaatst en omhoog worden getrokken tot het de gewenste hoogte heeft bereikt. Plaats het vetfilter onderaan de afzuigkap op de juiste wijze (als dit enigszins iets is verschoven). De afzuigkap kan geen gebruik maken van een schoorsteen die wordt gebruikt voor de afvoergassen van gasapparaten, verwarmingsbuizen of afvoer van warme lucht. Er zou een gevaar ontstaan van onderdruk, slechte verbranding en schadelijke gassen die weer naar binnen worden gezogen.

Dank u voor de aanschaf van deze afzuigkap. Lees de handleiding zorgvuldig door Er dient voldoende ventilatie te zijn in de ruimte als de afzuigkap in gebruik is. Bevestig de montagebeugel en de montagebeugel van het uitschuifbare schouwdeel, bevestig de muurpluggen van de montagebeugel en de montagebeugel van het schouwdeel aan de muur. Zie fig. 2. Bevestig de afvoerbuis en de schouwdelen op het basispaneel, bevestig de montagebeugel aan de schouwdelen. Zie fig. 3. Hang de afzuigkap aan de onderste muurbeugel. Zie fig.4. Na het goed aansluiten van de afvoerbuis, het onderste schouwdeel bevestigen aan de muurbeugel om te voorkomen dat de afzuigkap per ongeluk van de muurbeugel los komt. Zie fig. 5. Bevestig het uitschuifbare schouwdeel. Zie fig. 6.

Plaats de afvoerbuis aan de terugslagklep en voer de andere zijde door de opening in de buitenmuur. Plaats het U-vormige profiel om de afvoerbuis (zie figuur 6). Een verstelbaar schouwdeel kan worden gebruikt om de juiste hoogte in te stellen. Indien

56. Veiligheidsinstructies

Fout Goed De kromming van de luchtafvoerbuis dient groter of gelijk te zijn aan 120°, gelijk met of boven het beginpunt moet het worden aangesloten op de buitenmuur. Zorg er voor dat de muubeugel goed horizontaal is gemonteerd.

Dit apparaat is niet bestemd voor gebruik door jonge kinderen of zwakbegaafden zonder toezicht. Jonge kinderen moeten onder toezicht zijn om te verzekeren dat zij niet met het apparaat gaan spelen. Plaats de stekker alleen in een goed geaard stopcontact. De afzuigkap is uitsluitend bestemd voor huishoudelijk gebruik en niet geschikt voor barbecues, winkels met grill-apparatuur en andere commerciële doeleinden. De afzuigkap en de filters dienen regelmatig te worden gereinigd volgens de aangegeven richtlijnen. Zorg ervoor dat de afzuigkap na de installatie goed horizontaal is bevestigd om ophoping van vet aan een kant van het apparaat te voorkomen (zie figuur 7).

Zorg er tevens voor dat de stekker er na de installatie kan worden uitgetrokken, als dat nodig is. Fig. 7 Fig.2Fig.3Fig.4 Fig.5Fig.65 x schroeven (ST5*50)4 x schroeven (ST4.2*9.5) 2 x s chroeven (ST5*50) 2 x s chroeven (ST4.2*9.5) 7 x kunststof pluggen FKH 62.3-1INOX/ FKH 92.3-1INOX Versie NL

/201 9 Pagina 6 van 117. Gebruik Hoog Middel Laag Lamp Stop

Gebruik geen open vuur en laat geen olie onder het apparaat opspatten. Als er een probleem is met het apparaat, bel dan de servicedienst. Zorg voor voldoende ventilatie in de keuken. Zorg ervoor dat u de stroom heeft uitgeschakeld voordat u onderhoud verricht aan het apparaat of het reinigt. Er is een kans op brandgevaar als de reinigingswerkzaamheden niet in overeenstemming met de richtlijnen worden uitgevoerd. Er is kans op brandgevaar als het apparaat niet volgens de richtlijnen wordt gebruikt. De afgevoerde lucht mag niet door een schoorsteen worden gevoerd die wordt gebruikt voor de afvoergassen van apparaten die gas verbranden. De lokale regels voor de afvoer van lucht moeten worden opgevolgd.

Nadat u de stekker in het stopcontact stopt klinkt er één keer een zoemer als teken dat het apparaat is aangesloten op het stroomnetwerk. Nadat u het apparaat aan de stroom heeft aangesloten: Druk op de "Stop" knop, het apparaat staat in de stand-by stand. Druk opnieuw op deze knop en het apparaat gaat werken in de lage snelheid. De knoppen "Stop" en "laag" lichten op. Druk opnieuw op de "laag" knop en het apparaat wordt uitgeschakeld. Als u in de stand-by stand geen knop selecteert, gaat het apparaat automatisch na 3 minuten uit. Het knopje "licht" werkt zonder een combinatie met de andere knoppen. Druk het in en het lampje gaat branden, druk het opnieuw in, en het licht gaat weer uit. Druk op de "Hoog" knop. Als het apparaat in de lage of middelhoge stand werkt, gaat het dan naar de hoge stand. Als het al werkt op de hoge stand heeft het indrukken van deze knop geen effect. Als u deze knop kiest in de stand-by stand, gaat het apparaat niet na 3 minuten uit maar gaat het in de hoge stand werken. Kies de "lage" knop. Als het apparaat in de hoge of middelhoge stand werkt, gaat het vervolgens in de lage stand werken. Kiest u deze knop in de stand-by stand, gaat het apparaat niet na 3 minuten uit, maar gaat het in de lage stand werken. Snelheid regelen (zie figuur 8). Fig. 8 Als het snoer is beschadigd, dient het te worden vervangen door de fabrikant, de servicedienst of een gelijkwaardig gekwalificeerde persoon om een gevaarlijke situatie te voorkomen. Het vervangende snoer dient te worden geleverd door de servicedienst of de verkoper. Als de stekker kapot is neem dan contact op met de servicedienst.

Als het stopcontact is beschadigd, neem dan contact op met de fabrikant, de servicedienst of gelijkwaardig gekwalificeerde monteurs. FKH 62.3-1INOX/ FKH 92.3-1INOX Versie NL

/201 9 Pagina van 11

Het filter is gemaakt van aluminium met een hoge dichtheid. Omdat de filters van metaal zijn gemaakt dient u de filters niet te reinigen met schoonmaakmiddelen die metalen producten aantasten. De afzuigkap en het metalen vetfilter dienen regelmatig te worden gereinigd om ze in goede staat te houden. Reinig de filters exact volgens de hieronder aangegeven richtlijnen: Methode 2: U kunt het filter ook in een afwasmachine plaatsen met reinigingsmiddel. Stel de temperatuur in op ongeveer 60°C. De installatie-tekening van filter A1. Methode 1: Plaats het filter in het water (40°C - 50°C), giet er wat afwasmiddel bij, laat het ongeveer 2-3 minuten inweken. Draag hierbij handschoenen en reinig het met een zachte borstel. Niet te hard borstelen, het gaas is delicaat en kan gemakkelijk worden beschadigd. niet-bijtend schoonmaakmiddel.

8.2 Reiniging afzuigkap

8.1 Reiniging van het vetfilter

B. Geen schurend schoonmaakmiddel gebruiken, dit beschadigt de behuizing. C. Hou de motor en andere onderdelen watervrij, aangezien dit schade kan veroorzaken A. Om de behuizing gedurende een lange periode te beschermen tegen de ophoping van vuil dient de afzuigkap elke 2 maanden te worden gereinigd met warm water met een gelijkwaardig gekwalificeerde persoon om gevaar te voorkomen.

8.5 Zorg altijd voor voldoende ventilatie in de ruimte als de afzuigkap tegelijk wordt gebruikt met

apparaten die gas of andere brandstoffen verbranden.

8.6 Het correct gebruiken van de afzuigkap volgens de instructies kan het risico op een brand

8.7 Geen vuur stoken onder de afzuigkap.

8.8 De afgevoerde lucht mag niet door een schoorsteen worden gevoerd die wordt gebruikt voor

Fig. 9 aan het apparaat. D. Denk eraan om voor de reiniging van het apparaat de stroom uit te schakelen. E. Als de stekker of het snoer is beschadigd, bel dan de servicedienst.

8.3 Er is een kans op brandgevaar als de reinigingswerkzaamheden niet in overeenstemming

met de richtlijnen worden uitgevoerd. Regels over de luchtafvoer altijd opvolgen.

8.4 Een beschadigd netsnoer moet worden vervangen door de fabrikant, de dealer of een

de afvoergassen van apparaten die gas of andere brandstoffen verbranden.

8.9 De uitstoot van gassen dient in overeenstemming te zijn met de relevante bepalingen.

89. Afwijkingen en oplossingen

9.1 Problemen en oplossingen

Probleem Oorzaak Oplossing Trillingen Weinig zuigkracht Het apparaat zakt scheef weg De bevestigingsschroeven zitten niet stevig genoeg vast De ophangschroeven zitten niet stevig genoeg vast Maak de schroeven stevig vast en hang het apparaat horizontaal op Maak de schroeven stevig vast en hang het apparaat horizontaal op De afstand tusen de afzuigkap en de kookplaat is te groot Pas de afstand aan Te veel ventilatie van open deuren en ramen Kies een andere plek voor het apparaat of sluit enige deuren of ramen De motor is niet goed bevestigd Maak de motor goed vast De afzuigkap is niet goed bevestigd Maak de afzuigkap goed vast Olielekkage De in- en uitgang van de luchtventilatie zitten niet goed vast aan elkaar Haal de uitvoer eraf en maak het dicht met lijm Lek van de verbinding tussen het U-vormige profiel en het schouwdeel Haal het U-vormige profiel eraf en maak het dicht met zeep of verf Licht + motor werken beide niet Los van wat hierboven wordt vermeld, check het volgende: Licht beschadigd Vervang lampje Snoer zit los Sluit de bedrading aan volgens het elektrische schema Licht brandt, maar de motor werkt niet Het ventilatorblad kan trillingen veroorzaken als het beschadigd is Vervang het ventilatorblad De ventilatorbladen zijn geblokkeerd Vervang de condensator De motor is beschadigd De condensator is beschadigd Vervang de motor De interne bedrading van de motor is afgesneden/los. Er kan een onaangename geur te ruiken zijn Vervang de motor FKH 62.3-1INOX/ FKH 92.3-1INOX Versie NL

/201 9 Pagina 9 van 1111. Verwijdering oude apparatuur

AC INVOER Elektrische aansluiting 220-240V～50Hz Vermogen Vermogen lamp

Motorvermogen Motor 1 motor Binnendiameter luchtbuis 150mm Verwijder dit apparaat door het naar uw locale afvalverwerking c.q. een inzamelpunt voor recycling van elektrische en elektronische apparaten te brengen. Terwijl het opgeslagen ligt om te worden verwijderd, dient u ervoor te zorgen dat het geen gevaar oplevert voor kinderen. Zorg voor scheiding vanstekker en snoer en verwijder ook het snoer van het apparaat, zodat het apparaat niet meer kan worden gebruikt. 1.5W

Afzuigcapaciteit Geluidsniveau ≤6 1.5W DC 12 V

DSR-1.5-S-70 Ronde/ Diameter: 70mm Maximaal vermogen Spanning Afbeelding Lampvoet ILCOS D code 108W 105W 40m³/h 6dB FKH 62.3-1INOX/ FKH 92.3-1INOX Versie NL

/201 9 Pagina 10 van 11GARANTIEBEPALINGEN

1. Deze garantiebepalingen gelden uitsluitend voor de oorspronkelijke koper en voor huishoudelijk gebruik van

het apparaat in Nederland. Bij doorverkoop van gebruiker aan gebruiker vervalt de garantie.

EXQUISIT SERVICEBEPALINGEN

1. Beschadigde apparaten bij ontvangst niet in gebruik nemen maar direct melden bij uw leverancier. Eventuele terugname

2. De eerste 24 maanden na aankoopdatum wordt voor serviceverlening ten aanzien van gevallen, welke onder

2. De garantie geldt slechts indien, bij eventueel beroep op de garantiebepalingen, dit garantiebewijs wordt

getoond, samen met de originele aankoopnota.

3. Geen garantie zal van toepassing zijn op gebreken, veroorzaakt door beschadigingen, ruwe of

onoordeelkundige behandeling, nalatigheid van de gebruiker, het gebruik van het apparaat op een onjuiste spanning, of gebruik voor een ander doel dan waarvoor het geleverd werd. Er kan ook geen beroep op de garantie gedaan worden als het typeplaatje met serienummer is veranderd of verwijderd en wanneer door ondeskundigen aan het apparaat is gewerkt.

4. Buiten garantie vallen: glas, gloeilampen, kunststof onderdelen of accessoires, draadmanden en/of separatie

schotten, lak- en/of emaille beschadigingen. 5. De garantie vangt aan op de dag van plaatsing en houdt in: Twee jaar garantie op het gehele koel-vriesmeubel en de elektrische apparatuur zoals thermostaat, thermische beveiliging, relais, ventilator, transformator, schakelaar enz, met uitzondering van de onder 4 genoemde onderdelen.

6. De garantie omvat uitsluitend het vervangen van defecte of beschadigde onderdelen voor zover wij ons

volgens deze garantiebepalingen verantwoordelijk hebben gesteld.

7. Voorrijdkosten, arbeidsloon, transport- en/of verpakkingskosten, alsmede het transportrisico (voor apparaten

die slechts in onze eigen werkplaats gerepareerd kunnen worden) worden niet door de garantie gedekt en zijn voor rekening van de gebruiker. Zie ook onze 'servicebepalingen' waarin o.a. de berekening van de voorrijdkosten en het arbeidsloon worden omschreven. NB: Reparatiekosten moeten direct voldaan worden. Indien facturering van de monteurskosten wordt verlangd, zullen deze worden verhoogd met een bepaald bedrag aan administratiekosten.

8. Wij zijn niet verantwoordelijk voor werkzaamheden of reparatiekosten, niet in onze opdracht door derden

uitgevoerd en evenmin voor kosten of gevolgen, hoe dan ook, direct of indirect uit een storing, gebrek of onoordeelkundig gebruik van het apparaat voortvloeiend. 9. Vervanging van onderdelen verlengt de garantietermijn niet. deze garantiebepalingen ressorteren, niets in rekening gebracht. 3. Vanaf twee jaar na de aankoopdatum worden in rekening gebracht: a. de voorrijdkosten b. het arbeidsloon c. alle vervangen onderdelen.

4. Bij klantenbezoek dienen alle kosten en gebruikte materialen à contant te worden voldaan met inachtname

van het onder de punten 2-4 van de servicebepalingen genoemde, ongeacht de aard der werkzaamheden.

5. Eventuele toezending van onderdelen geschiedt onder rembours.
