MODE D'EMPLOI G5BLK APC

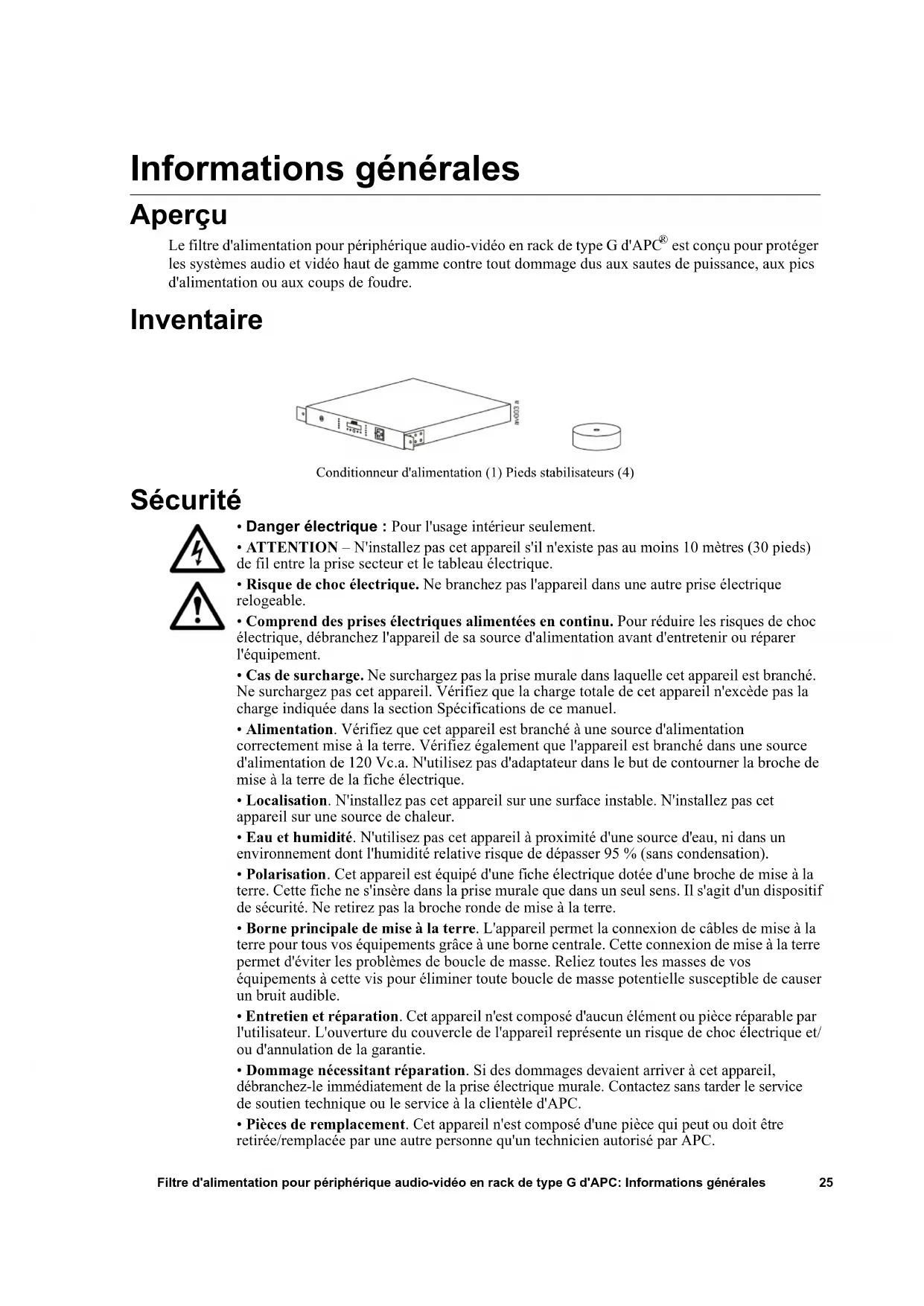

est conçu pour protéger les systèmes audio et vidéo haut de gamme contre tout dommage dus aux sautes de puissance, aux pics d'alimentation ou aux coups de foudre. Inventaire Sécurité

• Danger électrique : Pour l'usage intérieur seulement.

• ATTENTION – N'installez pas cet appareil s'il n'existe pas au moins 10 mètres (30 pieds) de fil entre la prise secteur et le tableau électrique.

• Risque de choc électrique. Ne branchez pas l'appareil dans une autre prise électrique relogeable.

• Comprend des prises électriques alimentées en continu. Pour réduire les risques de choc électrique, débranchez l'appareil de sa source d'alimentation avant d'entretenir ou réparer l'équipement.

• Cas de surcharge. Ne surchargez pas la prise murale dans laquelle cet appareil est branché. Ne surchargez pas cet appareil. Vérifiez que la charge totale de cet appareil n'excède pas la charge indiquée dans la section Spécifications de ce manuel.

• Alimentation. Vérifiez que cet appareil est branché à une source d'alimentation correctement mise à la terre. Vérifiez également que l'appareil est branché dans une source d'alimentation de 120 Vc.a. N'utilisez pas d'adaptateur dans le but de contourner la broche de mise à la terre de la fiche électrique.

• Localisation. N'installez pas cet appareil sur une surface instable. N'installez pas cet appareil sur une source de chaleur.

• Eau et humidité. N'utilisez pas cet appareil à proximité d'une source d'eau, ni dans un environnement dont l'humidité relative risque de dépasser 95 % (sans condensation).

• Polarisation. Cet appareil est équipé d'une fiche électrique dotée d'une broche de mise à la terre. Cette fiche ne s'insère dans la prise murale que dans un seul sens. Il s'agit d'un dispositif de sécurité. Ne retirez pas la broche ronde de mise à la terre.

• Borne principale de mise à la terre. L'appareil permet la connexion de câbles de mise à la terre pour tous vos équipements grâce à une borne centrale. Cette connexion de mise à la terre permet d'éviter les problèmes de boucle de masse. Reliez toutes les masses de vos équipements à cette vis pour éliminer toute boucle de masse potentielle susceptible de causer un bruit audible.

• Entretien et réparation. Cet appareil n'est composé d'aucun élément ou pièce réparable par l'utilisateur. L'ouverture du couvercle de l'appareil représente un risque de choc électrique et/ ou d'annulation de la garantie.

• Dommage nécessitant réparation. Si des dommages devaient arriver à cet appareil, débranchez-le immédiatement de la prise électrique murale. Contactez sans tarder le service de soutien technique ou le service à la clientèle d'APC.

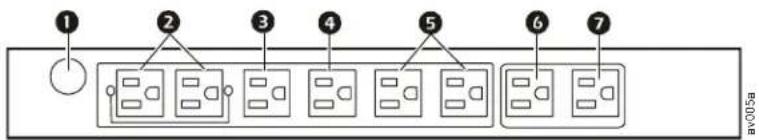

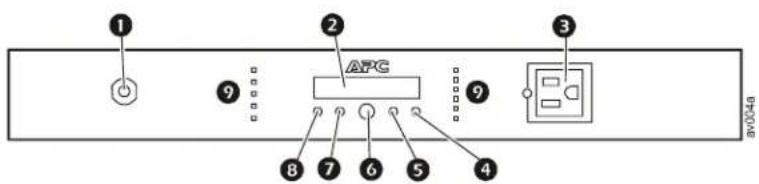

• Pièces de remplacement. Cet appareil n'est composé d'une pièce qui peut ou doit être retirée/remplacée par une autre personne qu'un technicien autorisé par APC. Conditionneur d'alimentation (1) Pieds stabilisateurs (4)Filtre d'alimentation pour périphérique audio-vidéo en rack de type G d'APC: Informations générales26 Composants Vue avant Vue arrière Disjoncteur Écran LCD Prise

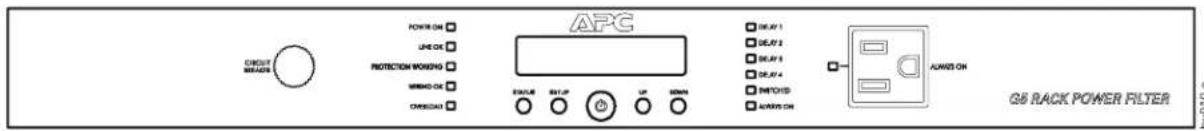

Bouton DOWN (vers le bas) Bouton UP (vers le haut) Bouton d'alimentation Bouton SETUP (Configuration) Bouton STATUS (État) Témoins lumineux :

• TOUJOURS ALIMENTÉES Mise à la terre du système Prises

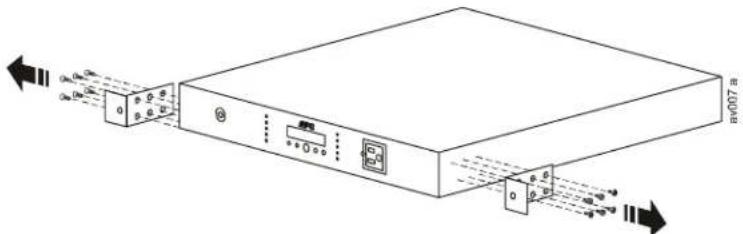

av005a27Filtre d'alimentation pour périphérique audio-vidéo en rack de type G d'APC: Installation Installation Installation de l'appareil Installez l'appareil sur une surface plane L'appareil peut être installé sur n'importe quelle surface plane capable de supporter au moins 27,3 kg (60 lb). Retirez les supports de montage. Fixez les pieds stabilisateurs. Fixez les pieds stabilisateurs (fournis) en-dessous de l'appareil avant de le placer sur une surface plane afin d'éviter d'endommager la surface et protéger l'appareil. Installez l'appareil dans un rack ou dans un châssis Utilisez quatre vis pour sécuriser les supports de montage aux rails du rack ou du châssis. Connexion de l'alimentation secteur Branchez l'appareil à l'alimentation électrique Remarque : lorsque l'appareil est branché sur l'alimentation électrique, il contrôle l'alimentation de façon active mais fonctionne en mode de veille. Utilisez le cordon d'alimentation électrique pour brancher l'appareil à l'alimentation. Si l'appareil fonctionne correctement, l'écran s'allume.Filtre d'alimentation pour périphérique audio-vidéo en rack de type G d'APC: Installation28 Branchez vos périphériques à l'appareil Avant de brancher des périphériques à l'appareil, déterminez ceux qui doivent utiliser les prises TOUJOURS ALIMENTÉES, les prises COMMUTÉES et les prises à DÉLAI. Ensuite, branchez vos périphériques aux prises situées à l'arrière de l'appareil. Prises toujours alimentées. Les prises TOUJOURS ALIMENTÉES fournissent l'alimentation aux périphériques qui y sont branchés, même lorsque l'appareil est éteint. Dans le cas d'une panne de secteur, les périphériques connectés sur les prises TOUJOURS ALIMENTÉES se rallumeront donc dès que l'alimentation secteur sera rétablie. Prise commutée. La prise COMMUTÉE fournit l'alimentation au périphérique connecté seulement lorsque l'appareil est allumé. Si l'appareil s'éteint, il ne fournit plus l'alimentation au périphérique connecté sur la prise COMMUTÉE. Dans le cas d'une panne de secteur, le périphérique connecté sur la prise COMMUTÉE s'allumera dès que l'alimentation secteur sera rétablie. Prises à délai. L'appareil est doté de cinq prises à délai. Lorsque l'appareil est allumé, l'alimentation est immédiatement appliquée à la prise COMMUTÉE (alors que les prises TOUJOURS ALIMENTÉES sont toujours activées, même lorsque l'appareil est éteint). Ensuite, l'alimentation est appliquée séquentiellement à chaque prise à DÉLAI, à savoir en premier à la prise à DÉLAI 1, jusqu'à la prise à DÉLAI 4. Lorsque l'appareil est éteint, l'alimentation est désactivée des prises à retard dans l'ordre inverse. Utilisez l'interface de l'affichage pour personnaliser les délais.29Filtre d'alimentation pour périphérique audio-vidéo en rack de type G d'APC: Fonctionnement Fonctionnement Interface d'affichage Utilisation de l'interface d'affichage Utilisez l'interface d'affichage située à l'avant du G5BLK pour configurer et utiliser l'appareil. Alimentation. Enfoncez ce bouton pour allumer ou éteindre l'appareil. État. Enfoncez ce bouton pour afficher l'état actuel de l'appareil, dont les tensions d'entrée/de sortie instantanées. Configuration. Enfoncez ce bouton pour naviguer à travers le menu de configuration. Boutons Up/Down (haut/bas). Enfoncez ces boutons pour changer les valeurs (menu Configuration) et pour naviguer à travers les pages du menu (menu Configuration). Témoins lumineux de l'interface d'affichage L'interface d'affichage est dotée de onze témoins lumineux. Témoin lumineux Allumé Éteint ALIMENTATION L'appareil détecte l'alimentation secteur. Pas d'alimentation secteur. LIGNE OK Alimentation secteur contrôlée dans une échelle acceptable située entre 92 V et 140 V.La tension d'entrée de l'alimentation secteur est hors de l'échelle acceptable et l'appareil a déconnecté son alimentation électrique pour protéger les équipements connectés.PROTECTION ACTIVÉEL'appareil protège tous les équipements connectés.L'appareil ne fournit aucune protection sur l'alimentation. Consultez la section Dépannage et contactez immédiatement le service de soutien technique d'APC. CÂBLAGE OK L'appareil fonctionne correctement. Un problème a été détecté au niveau du câblage électrique du bâtiment. Contactez un électricien qualifié. SURCHARGE L'appareil est en surcharge. Débranchez quelques périphériques connectés à l'appareil. Contactez le service de soutien technique d'APC.L'appareil fonctionne correctement. DÉLAI 1 L'alimentation est fournie à la prise à DÉLAI 1. L'alimentation n'est pas fournie à la prise à DÉLAI 1. DÉLAI 2 L'alimentation est fournie à la prise à DÉLAI 2. L'alimentation n'est pas fournie à la prise à DÉLAI 2. DÉLAI 3 L'alimentation est fournie à la prise à DÉLAI 3. L'alimentation n'est pas fournie à la prise à DÉLAI 3. DÉLAI 4 L'alimentation est fournie à la prise à DÉLAI 4. L'alimentation n'est pas fournie à la prise à DÉLAI 4. COMMUTÉE L'alimentation est fournie à la prise COMMUTÉE.L'alimentation n'est pas fournie à la prise COMMUTÉE.TOUJOURS ALIMENTÉESL'alimentation est fournie aux prises TOUJOURS ALIMENTÉES. L'alimentation n'est pas fournie aux prises TOUJOURS ALIMENTÉES. Consultez la section « Dépannage » en page 34 et contactez immédiatement le service de soutien technique d'APC.Filtre d'alimentation pour périphérique audio-vidéo en rack de type G d'APC: Fonctionnement30 Menu État Remarque : les menus illustrés dans ce manuel sont uniquement indiqués à titre de référence. Les informations affichées sur l'appareil peuvent être différentes des illustrations. Source d'alimentation d'entrée, Tension et Fréquence. Courant et pourcentage. Coordonnées. Modèle et numéro de série. Version du micrologiciel. Récents problèmes. Menu Configuration Remarque : les menus illustrés dans ce manuel sont uniquement indiqués à titre de référence. Les informations affichées sur l'appareil peuvent être différentes des illustrations. Utilisez les menus Configuration pour configurer l'appareil. Neuf menus de configuration composent l'interface. Enfoncez le bouton SETUP (Configuration) pour passer au menu suivant. Gradateur LCD. Configurer la luminosité de l'écran.

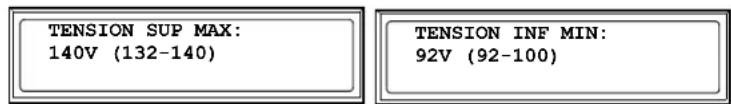

ÉTAT D'ERREUR DescriptionAFFICH GRADATEUR NORMAL31Filtre d'alimentation pour périphérique audio-vidéo en rack de type G d'APC: Fonctionnement Gradateur des témoins lumineux. Configurer la luminosité des témoins lumineux. Délai 1. Choisissez le nombre de secondes de retard. Délai 2. Choisissez le nombre de secondes de retard. Délai 3. Choisissez le nombre de secondes de retard. Délai 4. Choisissez le nombre de secondes de retard. Tensions de coupure. Choisissez les tensions maximum et minimum. L'appareil protègera l'équipement connecté contre les surtensions et contre les basses tensions qui ne permettent pas un fonctionnement sécuritaire. Langue. Choisissez la langue d'affichage : anglais, français ou espagnol. Enfoncez le bouton SETUP (configuration) pour passer à l'écran suivant, RÉINIT VAL. DÉFAUT. Restaurer les paramètre par défaut. Sélectionnez OUI ou NON pour restaurer les valeurs par défaut. Verrouiller l'appareil L'appareil peut être verrouillé pour empêcher tout accès indésirable. Pour verrouiller ou déverrouiller l'appareil, enfoncez les boutons STATUS (État) et DOWN (Bas) pendant trois secondes. GRADATEUR LED: GRADATEUR NIV1DÉLAI 1: 4 SEC (1-60)DÉLAI 2: 4 SEC (1-60)DÉLAI 3: 4 SEC (1-60)DÉLAI 4: 4 SEC (1-60)TENSION SUP MAX: 140V (132-140)TENSION INF MIN: 92V (92-100)LANGUE DU MENU:

ANGLAISRÉINIT. DÉFAUT

OUIG5BLK VERROUILLÉFiltre d'alimentation pour périphérique audio-vidéo en rack de type G d'APC: Fonctionnement32 Enregistrer l'écran par défaut Pour choisir l'écran qui s'affichera par défaut, enfoncez le bouton STATUS (État) pendant trois secondes. Arrêt de l'appareil Tenez enfoncé le bouton d'alimentation POWER.

ARRÊT33Filtre d'alimentation pour périphérique audio-vidéo en rack de type G d'APC: Configuration Configuration Configurer l'appareil Choisir une langue. Enfoncez le bouton SETUP (Configuration) jusqu'à ce que le menu Langue apparaisse à l'écran. Choisissez anglais, français ou espagnol. Configurer la luminosité de l'affichage. Pour modifier la luminosité de l'écran LCD, appuyez sur le bouton SETUP (Configuration) une fois et entrez une valeur numérique de un à sept. Configurer la séquence des prises à délai Configurez les délais de façon à ce que les prises à DÉLAI appliquent l'alimentation en séquence et non pas toutes en même temps. Enfoncez le bouton SETUP (Configuration) jusqu'à ce que le menu Délai apparaisse à l'écran. Utilisez les boutons UP (Haut) et DOWN (Bas) pour changer le nombre de secondes de retard. Une fois le réglage terminé, enfoncez à nouveau le bouton SETUP (Configuration) pour passer au délai suivant. Voir l'état de l'appareil Enfoncez le bouton STATUS (État) jusqu'à ce que la tension et la fréquence d'alimentation apparaissent à l'écran. Enfoncez le bouton STATUS (État) pour afficher le courant de sortie et le pourcentage. Vous pouvez également afficher les coordonnées du service de soutien technique d'APC, le modèle et le numéro de série de l'appareil, la version de son micrologiciel et les trois dernières erreurs enregistrées par l'appareil en passant par les menus ÉTAT.Filtre d'alimentation pour périphérique audio-vidéo en rack de type G d'APC: Dépannage34 Dépannage Problèmes habituels et solutions L'appareil ne s'allume pas Le témoin de surcharge est allumé Le témoin Câblage OK ne s'allume pas Contactez le service de support technique d'APC APV Pour obtenir du soutien technique, allez sur le site Web www.apcav.com ou appelez le 1-888-88APCAV (1-888-882-7228). Cause probable Solution Pas d'alimentation d'entrée, ou alimentation insuffisante au niveau de la prise d'alimentation murale. Utilisez un voltmètre pour vérifier l'alimentation de la prise électrique murale. Utilisez un appareil qui fonctionne correctement pour vérifier la prise. Remarque : l'appareil ne s'allumera pas si la tension d'alimentation du secteur n'est pas située dans une échelle acceptable. Le disjoncteur de la prise a sauté. Vérifiez les disjoncteurs du bâtiment ainsi que le disjoncteur de l'appareil. Si le disjoncteur de l'appareil a sauté, le bouton situé au centre ressort de l'appareil. Pour réinitialiser le disjoncteur, enfoncez le bouton situé au centre. S'il saute à nouveau, débranchez l'un des périphériques connectés à l'appareil et réinitialisez à nouveau le disjoncteur. L'appareil est classé pour fonctionner à 15 ampères. Cependant, le Code national de l'électricité (NEC) déclare que les circuits électriques domestiques ne doivent pas être chargés à plus de 80 % de leur niveau de classification. Remarque : si le disjoncteur saute à nouveau après avoir tenté cette solution, contactez le service de soutien technique d'APC. Cause probable Solution L'appareil est en surcharge. Le témoin lumineux de surcharge clignote. Le témoin de surcharge situé à l'avant de l'appareil s'allume en rouge si l'appareil est en surcharge. Réduisez la charge électrique en débranchant un périphérique ou plus à l'arrière de l'appareil. Dès que la charge est inférieure à 95 %, le témoin lumineux cesse de clignoter. Cause probable Solution

• La polarité de la prise électrique murale est inversée.

• Le câble du neutre est en surcharge.

• La mise à la terre n'est pas branchée à la prise électrique murale. Contactez un électricien pour faire inspecter le câblage du bâtiment.

AVERTISSEMENT : n'utilisez pas l'appareil lorsque vous constatez

l'une de ces conditions. L'appareil risque de ne pas pouvoir offrir de protection contre les surtensions. L'appareil s'allume, mais aucun des témoins lumineux ne s'allume. Enfoncez plusieurs fois les boutons U P (Haut) ou DOWN (Bas). Les témoins lumineux doivent s'allumer. Dans le cas contraire, contactez le service de soutien technique d'APC.35Filtre d'alimentation pour périphérique audio-vidéo en rack de type G d'APC: Spécifications Spécifications Garantie APC garantit à l'acheteur d'origine que ce produit est libre de tout défaut de fabrication ou de main- d'œuvre dans des conditions normales d'utilisation pour toute la durée de vie de l'appareil. Ses responsabilités dans le cadre de cette garantie se limitent à la réparation ou au remplacement, à sa discrétion, de tout appareil défectueux. Pour obtenir un service dans le cadre de la garantie, vous devez obtenir au préalable un numéro d'autorisation de retour d'article (RMA) auprès d'APC ou du Centre de service d'APC, puis vous devez envoyer l'appareil, frais de port payés, avec une brève description du problème ainsi qu'une preuve d'achat indiquant le nom du revendeur. Cette garantie ne s'applique qu'à l'acheteur d'origine. Entrée/Sortie Tension d'entrée/sortie Nominal de 120 V Courant d'entrée/sortie 15 A Fréquence 50/60 Hz Types de prises NEMA 5-15R Nombre de prises électriques 9 Dimensions (HxPxL) 4,34 cm x 24 cm x 43,5 cm (1,71 po x 9,45 po x 17,13 po) Cordon d'alimentation électrique 2,4 m (8 pi) à angle droit de type NEMA 5-15P Performance contre les surtensions électriques Filtre contre les interférences électromagnétiques / radioélectriques 50 dB de 150 kHz à 1 MHz, 40 dB à 30 MHz Spécifications des performances environnementales Température de fonctionnement 0 ºC – 40 ºC (32 ºF – 104 ºF) Température d’entreposage -15 ºC – 45 ºC (5 ºF – 113 ºF) Poids net 3,9 kg (8,58 lb) Humidité relative De 0 à -95 %, sans condensation Approbation des agences de sécurité UL1449, UL1363, certifié UL + cUL, CFC partie 15 Classe B Coordonnées www.apcav.com ou 1-888-88APCAV3/2010990-3367B APC Worldwide Customer Support Customer support for this or any other APC product is available at no charge in any of the following ways:
