Type de produit	Hotte de cuisine
Marque	Samsung
Modèle	HDC9B90TX
Puissance d'aspiration maximale	900 m³/h
Tension d'alimentation	220-240 V ~ 50 Hz
Puissance moteur	250 W
Diamètre de sortie d'air	150 mm
Nombre de lampes	4
Type de lampes	Halogènes (20 W chacune)
Puissance totale d'éclairage	80 W
Distance minimale de sécurité (plaques électriques)	65 cm
Modes de fonctionnement	Évacuation extérieure ou recyclage avec filtre à charbon
Vitesses moteur	4 (dont 1 intensive)
Commande	Électronique à touches
Fonctions spéciales	Minuteur 15 min, fonction Clean Air
Filtres anti-graisse	Lavables (tous les 2 mois, lave-vaisselle possible)
Filtres à charbon	Non lavables, remplacer tous les 4 mois
Classe d'isolation	II (pas de conducteur de terre)
Montage	Téléscopique au plafond
Matériau de la cheminée	Métal

FOIRE AUX QUESTIONS - HDC9B90TX SAMSUNG

Quelle est la hauteur minimale d'installation entre la hotte et la plaque de cuisson ?

La distance minimale est de 65 cm entre la surface de cuisson et la partie la plus basse de la hotte.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse doivent être lavés au moins tous les 2 mois. Ils sont lavables au lave-vaisselle ou à la main avec un détergent neutre.

Quand remplacer les filtres à charbon actif ?

Les filtres à charbon ne sont ni lavables, ni régénérables. Ils doivent être remplacés tous les 4 mois ou plus souvent en cas d'utilisation intensive.

Comment réinitialiser le voyant de saturation des filtres ?

Après avoir nettoyé ou changé les filtres, appuyez sur la touche A pendant 5 secondes jusqu'à ce que l'affichage cesse de clignoter.

Que faire si la hotte ne fonctionne pas ?

Vérifiez l'alimentation électrique (fusible 3A), branchez correctement les fils (marron = L, bleu = N), et assurez-vous que la hotte n'est pas en mode veille.

Puis-je utiliser la hotte en même temps qu'une cheminée à gaz ?

Oui, mais il faut assurer une ventilation suffisante pour éviter un reflux. La dépression dans la pièce ne doit pas dépasser 4 Pa.

Comment activer la fonction Clean Air ?

Lorsque la hotte est éteinte, appuyez sur la touche E pendant 2 secondes. La hotte fonctionnera 10 minutes toutes les heures.

Quel type de lampe utiliser pour le remplacement ?

Utilisez exclusivement des lampes halogènes de 20 W identiques à celles d'origine. Ne touchez pas les lampes à mains nues.

Puis-je utiliser un tuyau d'évacuation de diamètre inférieur ?

Il est déconseillé d'utiliser un diamètre inférieur à 150 mm car cela réduit les performances et augmente le bruit.

Comment installer la hotte en mode recyclage ?

Reliez le tuyau flexible au déflecteur fourni, fixez les vis, et installez les filtres à charbon actif sur le groupe moteur (voir Fig. 8 et 17 de la notice).

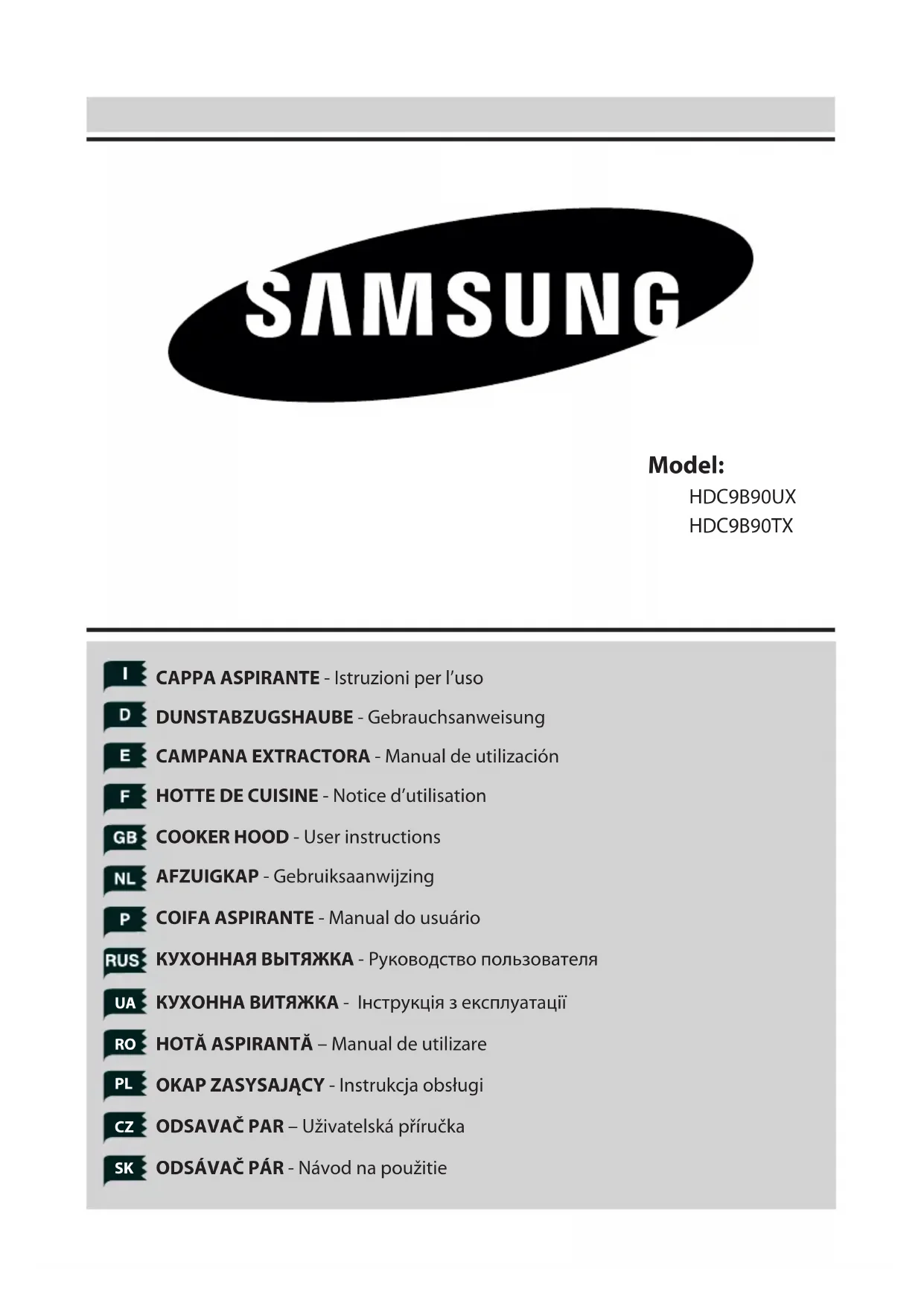

MODE D'EMPLOI HDC9B90TX SAMSUNG

F HOTTE DE CUISINE - Notice d'utilisation

COOKER HOOD - Instructions d'utilisation

MARRON = L ligne.

AZUL = N neutr.

Puissance d'aspiration (m³/h): 900

Tension: 220-240V ~ 50Hz

Moteur absorption: 1x250W

Diamètre sortie air (mm) : 150

Lampes:4x20W

Généralités

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour des consultations ultérieures. L'appareil a été conçu pour être utilisé dans le mode aspirant (évolution de l'air à l'extérieur - Fig.1B), filtrant (retour de l'air à l'intérieur - Fig.1A).

Conseils pour la sécurité

Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas, la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veillez-vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique :

• Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée. En cas de doutes, contacter un électricien qualifié.
• Si le câble d'alimentation est abimé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.
• Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphase protégés par un fusible 3A.

Attention!

Dans certaines circonstances, les électroménagers peuvent être dangereux.

A) N'essayez pas de contrôler l'état des filtres quand la hotte est en marche. B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage. C) Il est absolument interdit de flamber sous la hotte. D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie. E) Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu. F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte. G) Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance. H) Veillez à ce que les enfants ne jouent pas avec l'appareil. I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée. L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

Cet appareil est marqué conformément à la Directive euro-

pénienne 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebut selon la réglementation en vigueur, vous évitez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l'objet

d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet article, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre article.

Connexion électrique

L'appareil est construit en classe II, pour cela, aucun câble ne doit être connecté avec la prise terre.

La connexion avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne

BLEU = N neutre

Si elle n'a pas été prévue, monter sur le câble une fiche normalisée pour la charge indiquée sur l'étiquette des caractéristiques. Si elle est dotée d'une fiche, la hotte doit être installée en sorte que la fiche soit accessible. En cas de connexion directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3 mm, proportionnel à la charge et correspondant aux normes en vigueur.

• La distance minimum entre la surface de support des éléments de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de 65 cm au moins.

S'il doit être utilisé un tuyau de connexion composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de cette inférieure. Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de l'électricité.

En vue d'une maniabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig. 16).

S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air.

L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

Montage de la hotte:

• Deballer la structure et enlever les 2 vis A pour séparer la partie supérieure de la partie inférieure (Fig.2).
• Positionner le gabarit de forure au plafond en faisant attention à ce que la flèche soit positionnée du même côté que la commande de l'appareil (Fig.3). Effectuer les 4 trous Ø8

au plafond et visser 3 vis sans les serrer complètement et en prenant garde de ne pas insérer la vis dans le trou marqué par un X sur le gabarit de forure (les vis normales et les vis tamponnées doivent être appropriées au type de mur).

• Preindre la partie supérieure de la structure B (Fig.4) et l'insérer sur les 3 vis pas visées complètement correspondant avec les 3 orifices fendus. Faire une petite rotation pour l'encastrement (Fig.4). Visser la quatrième vis X et serrer les 3 autres qui restent pour permettre le blocage définitif de la partie supérieure de la structure B.
• Prendre la partie inférieure de la structure téléscopique C et l'insérer sur la partie supérieure B (Fig.5). Régler la hauteur désirée en se ré
• Version aspirante : fixer le tuyau flexible au trou d'évacuation air disposé préalablement (Fig. 7).
• Version filtrante: relier le tuyau flexible au déflecteur M et fixer la vis I comme c'est indiqué dans la (Fig.8), les filtres à charbon actif doivent être appliqués au groupe aspirant placé à l'intérieur de la hotte (Fig.17).
• Mettre des gants pour retirer le film protecteur de la cheminée en faisant attention à ne pas la rayer. (Fig.9).
• Préindre le conduit de fumées supérieur et le fixer à la structure à l'aide des 2 vis A (Fig.10).

Assembler le conduit de fumées inférieur avec le conduit supérieur et le fixer attentivement avec du ruban adhésif L (Fig.11A).

• Dévisser les 2 vis O (Fig.11A) de 3 mm au maximum. Insérer le groupe d'aspiration à l'intérieur de la structure en faisant attention à ce que les vis O, dévisssées précédemment, aillent se placer avec les orifices fendus dans la partie inférieure comme c'est indiqué dans la (Fig.11B). Visser les 3 vis N (fournies avec l'appareil) et serrer les 2 vis O (Fig.11B).
• Fixer le tuyau d'évacuation air H (pas fourni avec l'appareil) sur la bride de raccordement F (Fig. 12).
• Enlever le ruban adhésif L et poser le conduit de fumées inférieur sur le corps de la hotte (Fig.13).
• Si votre appareil est doté d'un conduit de fumées inférieurs qui doit être fixé au corps de la hotte avec les vis, enlever les filtres anti-graisse de la hotte en intervenant sur les manilles correspondantes (Fig.16).
• Le cas échéant, fixer de l'intérieur la cheminée inférieure à la hotte à l'aide des vis P (Fig.14). Pouvoir enfin à replacer les filtres dans leur logement.

EMPLOI Et entretion

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même, il est conseillé de l’arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l’air vicié.

Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.

• Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte.
• Pour prévenir tout risque d'incendie, il faut laver les filtres anti-graisse au moins tous les 2 mois, ces derniers sont lavables même au lave-vaisselle.
• Après plusieurs lavages, ils peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni droit, par conséquent, à leur remplacement.

Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d'incendie des filtres anti-graisse. - Les filtres à charbon actif servent à filtrer l'air qui est ensuite renvoyé dans la pièce. Les filtres ne sont ni lavables

ni régénérables, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine pratiquée et de la régularité du nettoyage du filtre anti-graisse.

• Nettoyez fréquemment la hotte, à l'intérieur et à l'extérieur, à l'aide d'un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.
• N'utiliser l'éclairage de la hotte que pendant la cuisson, ce dernier n'est en effet pas conçu pour un éclairage général prolongé de la pièce. Une utilisation prolongée de l'éclairage diminue considérablement la durée de vie moyenne des lampes.

Remplacement des lampes halogènes (fig. 18).

Pour changer les lampes halogènes, retirez le verre en faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention: ne touchez pas aux lampes à mains nues.

Touche A = allume/éteint les lumières.

Touche B = allume/éteint la hotter. L'appareil s'allume à la vitesse. Si la hotter est allumée, appuyer sur la touche pendant 2 sec. pour éteindre. Si la hotter se trouve à la vitesse, il n'est pas nécessaire de tenir la touche appuyée pour éteindre. Diminue la vitesse du moteur.

Display C = indique la vitesse du moteur sélectionné et l'activation du timer.

Touche D = allume la hotter. Augmente la vitesse du moteur. En pressant la touche de la 3ème vitesse la fonction intensive s'active pendant 10', puis l'appareil reprend à fonctionner à la vitesse d'exercice au moment de la première activation. Pendant cette fonction le display clignote.

Touche E = au moment de l'activation le Minuteur temporise les fonctions pendant 15 minutes, après quoi ces dernières s'éteignent. En pressant la touche E, le Minuteur se désactive. Quand la fonction Minuteur est active, le point décimal doit clignoter sur l'écran. Si la vitesse intensive est en fonction, le Minuteur ne peut être activé.

En pressant la touche E pendant 2 secondes, quand l'appareil est éteint, la fonction "clean air" s'active. Cette dernière met en marche le moteur chaque heure pendant 10 minutes à la première vitesse. Durant le fonctionnement l'écran doit visualiser un mouvement rotatif des segments périphériques. Après quoi le moteur s'éteint et l'écran doit visualiser la lecture "C" fixe, jusqu'à ce qu'après 50 autres minutes, le moteur reparte pendant 10 minutes supplémentaires et ainsi de suite. Pour retourner au fonctionnement normal presser n'importe quelle touche sauf celle de l'éclairage. Pour désactiver la fonction presser la touche "E".

- Saturation filtres anti-gras/charbon actif:

• Quand l'afficheur C clignote et visualise alternatively la vitesse de fonctionnement et la lecture F (1 et F par ex.) il est temps de laver les filtres anti-gras.
• Quand l'écran C clignote et visualise alternativement la vitesse de fonctionnement et la dette A (1 et A par ex.) il est temps de changer les filtres à charbon actif. Après avoir remis le filtre propre à sa place, procéder à une remise à zéro de la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que A cesse de clignoter sur l'afficheur C.

NOUS DECLINOS Toute RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
