Type de produit	Thermo-hygromètre numérique
Marque	TFA
Modèle	30.5050
Dimensions (L x l x H)	88 x 19 (44) x 88 mm
Poids	68 g (appareil seul)
Alimentation	2 piles AAA 1,5 V (non incluses)
Plage de mesure température	0 °C à +50 °C (32 °F à 122 °F)
Précision température	±1 °C
Plage de mesure humidité	10 % à 99 % HR
Précision humidité	±5 % @ 30-80 % HR
Affichage	LCD avec heure, date, température, humidité, smiley de confort
Réception radio-pilotée	DCF-77 (77,5 kHz), portée env. 1500 km
Fonctions principales	Horloge radio-pilotée, réglage manuel, mémoire min/max, niveau de confort, unité °C/°F, fuseau horaire, réinitialisation auto/manuelle
Support mural	Oui, œillet au dos
Support de table	Oui, pied dépliable
Entretien et nettoyage	Chiffon doux et humide, pas de solvants, retirer les piles si inutilisé
Sécurité	Tenir hors de portée des enfants, ne pas ouvrir ni réparer soi-même, manipulation des piles avec précaution
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur, non réparable par l'utilisateur
Conformité	CE, directive 2014/53/UE
Contenu de l'emballage	Appareil, notice d'utilisation (piles non incluses)

FOIRE AUX QUESTIONS - 30.5050 TFA

Comment régler l'heure manuellement si la réception DCF échoue ?

Maintenez la touche SET enfoncée pendant 3 secondes pour entrer en mode réglage. Utilisez la touche + pour régler l'unité de température, la réception DCF (OFF), le fuseau horaire, puis l'heure, les minutes, l'année, le mois et le jour. Validez chaque réglage avec SET.

Que faire si l'affichage reste vide ?

Vérifiez la polarité des piles et remplacez-les si nécessaire. Assurez-vous que les piles sont neuves et correctement insérées.

Comment activer la réception DCF manuellement ?

Appuyez sur la touche SET en mode normal. Le symbole DCF clignote, indiquant que l'appareil recherche le signal radio.

Que signifie le smiley affiché à l'écran ?

Le smiley indique le niveau de confort : un visage souriant apparaît lorsque la température est comprise entre 19 et 25 °C et l'humidité entre 40 et 55 %.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et humide. N'utilisez pas de solvants ni de produits abrasifs. Retirez les piles avant nettoyage si nécessaire.

Comment remplacer les piles ?

Ouvrez le compartiment à piles au dos de l'appareil. Insérez deux piles AAA 1,5 V en respectant la polarité +/-. Refermez le compartiment.

Que faire en cas de dysfonctionnement de la réception DCF ?

Vérifiez que la réception DCF est activée (dCF ON). Éloignez l'appareil des sources de parasites (écrans, téléviseurs). Placez-le près d'une fenêtre. La réception est meilleure la nuit. Si le problème persiste, réglez l'heure manuellement.

Quelle est la précision de la mesure de température ?

La précision est de ±1 °C dans la plage de mesure de 0 °C à +50 °C.

Comment afficher les valeurs minimales et maximales ?

Appuyez sur la touche MIN/MAX en mode normal. L'écran affiche d'abord les valeurs minimales (MIN), puis en appuyant à nouveau les valeurs maximales (MAX). Un troisième appui ramène aux valeurs actuelles.

Comment fixer l'appareil au mur ?

Utilisez l'œillet de suspension situé au dos de l'appareil. Il peut également être posé sur une surface plane à l'aide du support dépliable.

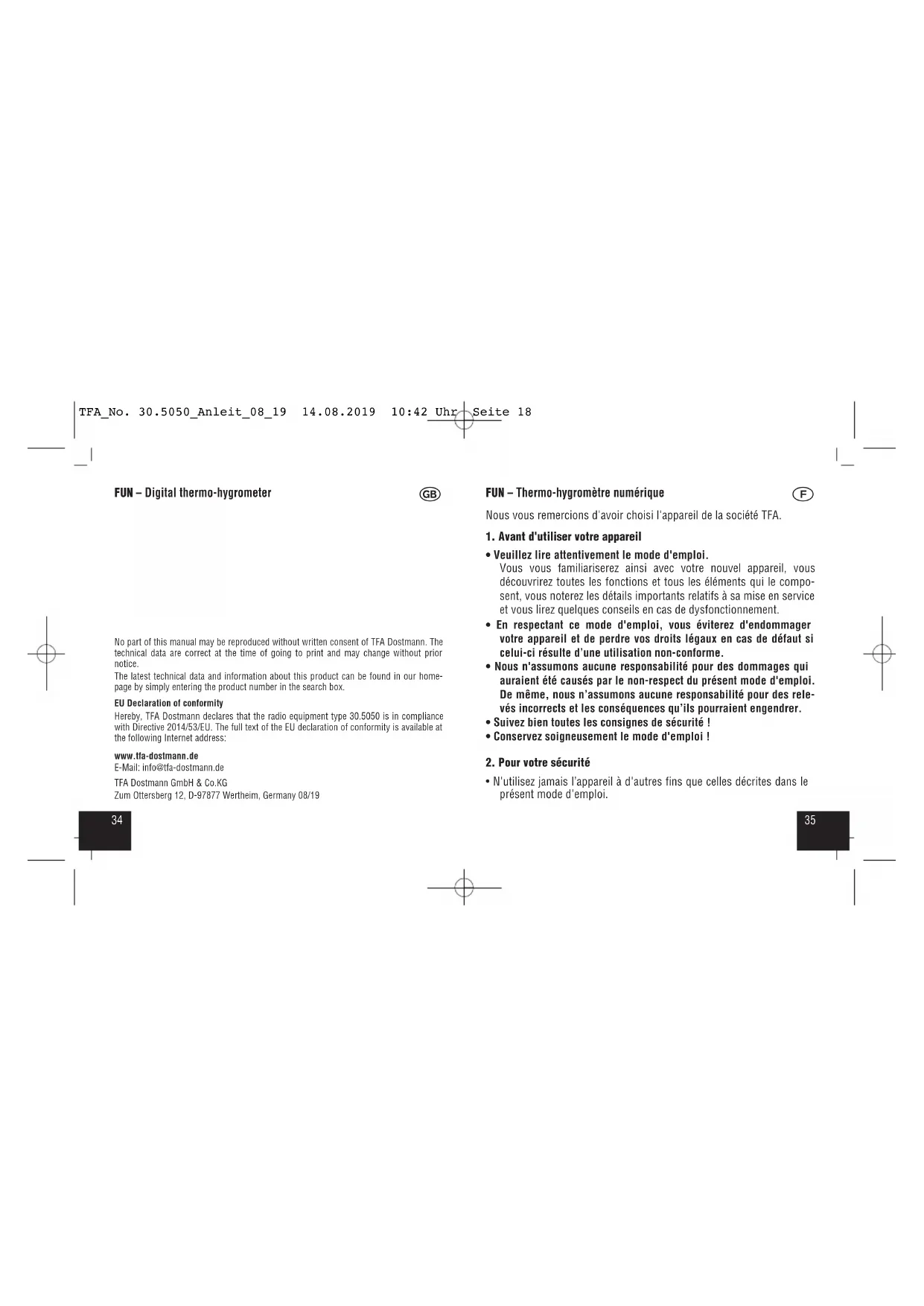

MODE D'EMPLOI 30.5050 TFA

FUN – Thermo-hygromètre numérique

Nous vous remercions d'avoir choisi l'appareil de la société TFA.

1. Avant d'utiliser votre appareil

• Veuillez lire attentivement le mode d'emploi.
Vous vous familiariserez ainsi avec votre nouvel appareil, vous découvrirez toutes les fonctions et tous les éléments qui le composent, vous noterez les détails importants relatifs à sa mise en service et vous lirez quelques conseils en cas de dysfonctionnement.
- En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de perdre vos droits légaux en cas de défaut si celui-ci résulte d'une utilisation non-conforme.
- Nous n'assumons aucune responsabilité pour des dommages qui auraient été causés par le non-respect du présent mode d'emploi. De même, nous n'assumons aucune responsabilité pour des relevés incorrects et les conséquences qu'ils pourraient engendrer.
- Suivez bien toutes les consignes de sécurité
- Conservez soigneusement le mode d'emploi !

2. Pour votre sécurité

- N'utilisez jamais l'appareil à d'autres fins que celles décrites dans le présent mode d'emploi.

FUN – Thermo-hygromètre numérique

- Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même.

Attention!

Danger de blessure!

• Gardez votre appareil et les piles hors de la portée des enfants.
• Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d'une ingestion. Si une pile a été avalée, elle peut entraîner des brûlures internes graves ainsi que la mort dans l'espace de 2 heures. Si vous craignez qu'une pile ait pu être avalée ou ingérée d'une autre manière, quelle qu'elle soit, contactez immédiatement un médecin d'urgence.
• Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risque d'explosion !
• Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite. N'utilisez jamais simultanément de piles anciennes avec des piles neuves ou des piles de types différents.
• Pour manipuler des piles qui ont coulé, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection !

FUN – Thermo-hygromètre numérique

Conseils importants de sécurité du produit !

• Évitez d'exposer l'appareil à des températures extrêmes, à des vibrations ou à des chocs.
• Protégez-le contre l'humidité.

3. Composants

3.1 Affichage (Fig. 1)

A 1 : Symbole de réception DCF
A 2 : Horloge
A 3 : Date
A 4 : Smiley pour le niveau de confort
A 5 : Humidité intérieure
A 6 : Ré-initialisation automatique
A 7 : Valeurs max.-min.
A 8 : Ré-initialisation manuelle
A 9 : Température intérieure
A 10 : Symbole de pile

FUN – Thermo-hygromètre numérique

3.2 Touches (Fig. 2)

B 1 : Touche SET

B 2 : Touche MIN/MAX

B 3 : Touche +

3.3 Boîtier (Fig. 3)

C 1 : Support (dépliable)

C 2 : Dispositif d'accrochage

C 3 : Compartiment à piles

4. Mise en service

- Retirez le film de protection de l'affichage.

- Ouvrez le compartiment à piles et insérez deux nouvelles piles de type 1,5 V AAA en respectant la polarité +/-

• Refermez le compartiment à piles.

- Tous les segments s'allument brièvement.

- Votre appareil est maintenant prêt à fonctionner.

4.1 Réception de l'heure radio

- L'horloge cherche le signal radio et le symbole de réception DCF clignote.

FUN – Thermo-hygromètre numérique

- Toutes les autres informations disparaissent de l'écran. N'appuyez sur aucune touche lors de la réception de l'heure radio.

- En cas de réception correcte après 3-10 minutes, l'heure radio, la date et le symbole de réception DCF sont affichés en continu sur l'écran.

- La température intérieure, l'humidité et leur symbole smiley correspondant apparaissent sur l'écran.

- Interrompez la tentative de réception en maintenant la touche SET appuyée pour 3 secondes.

- La réception du signal DCF a lieu une fois par heure à 1:00, 2:00 et 3:00 du matin. Si la réception a échoué, elle sera répétée à l'heure suivante (jusqu'à 2 fois).

- Vous pouvez activer manuellement la réception de l'heure radio. Appuyez sur la touche SET. Le symbole du signal DCF clignote.

- Si votre horloge radio-pilotée ne peut pas recevoir le signal DCF (par exemple en cas de perturbations, d'une distance de transmission excessive etc.), vous pouvez régler l'horaire manuellement. Le symbole de réception DCF disparaît et l'horloge fonctionne comme une horloge à quartz normale (voir Réglages manuels).

- Lorsque la réception du signal DCF a abouti et quand la réception du signal radio est activée (dcF ON), l'heure ajustée manuellement sera remplacée par l'heure radio.

FUN – Thermo-hygromètre numérique

Consignes pour la réception de l'heure radio

La transmission de l'heure radio s'effectue via une horloge atomique au césium, exploitée par la Physikalisch Technische Bundesanstalt de Braunschweig (Institut Fédéral Physico-Technique de Braunschweig). L'écart de précision de cette horloge est d'1 seconde pour un million d'années. L'heure est diffusée à partir de Mainflingen, près de Francfort-sur-le-Main, avec un signal DCF-77 (77,5 kHz) d'une portée d'environ 1 500 km. L'horloge radio-pilotée reçoit le signal, le convertit et affiche l'heure précise. Le passage de l'heure d'hiver à l'heure d'été et vice-versa s'effectue également automatiquement. La réception dépend de votre position géographique. En règle générale, dans un rayon de 1 500 km autour de Francfort, aucun problème de transmission ne devrait survenir.

Vérifiez les points suivants :

• Nous vous recommandons de respecter une distance de 1,5 - 2 m entre l'appareil et d'éventuelles sources de signaux parasites, comme les écrans d'ordinateurs et les postes de télévision.
• Dans les bâtiments en béton armé (caves, greniers aménagés), le signal reçu est affaibli. Dans les cas extrêmes, nous vous conseillons de placer l'appareil près d'une fenêtre de manière à améliorer la réception du signal radio.

FUN – Thermo-hygromètre numérique

- La nuit, les perturbations s'affaiblissent en règle générale et la réception DCF est possible dans la plupart des cas. Une seule réception par jour suffit pour garantir la précision de l'affichage de l'heure et pour maintenir d'éventuels écarts en dessous d'1 seconde.

5. Utilisation

• L'appareil quitte automatiquement le mode de réglage si aucune touche n'est pressée pendant 20 secondes.
• Maintenez la touche + appuyée au cours d'un mode de réglage pour parvenir à l'affichage rapide.

5.1 Réglages manuels

- Maintenez la touche SET appuyée pendant 3 secondes pour accéder au mode de réglage.

5.1.1 Réglage de l'unité de température

• °C clignote sur l'écran.
• Avec la touche + vous pouvez régler la température en °C (Celsius) ou en °F (Fahrenheit).
• Validez au moyen de la touche SET.

FUN – Thermo-hygromètre numérique

- Si Fahrenheit est défini comme l'unité de mesure, le format de l'heure sera automatiquement indiqué sous la forme 12 hr (AM/PM) et l'ordre d'affichage de la date sera mois suivi du jour = date américaine.

5.2 Réglage réception DCF

• dCF on clignote sur l'écran. Par défaut, la réception DCF est activée (on).
• Appuyez sur la touche + si vous souhaitez désactiver la réception radio DCF (OFF) et activer de nouveau (on).
• Validez au moyen de la touche SET.
• Si la réception est désactivée, l'heure doit être réglée manuellement. Aucun fuseau horaire n'apparaît.

5.3 Réglage du fuseau horaire

• ZOnE 0 clignote.
• Vous avez la possibilité d'utiliser un autre fuseau horaire si votre horloge radio-pilotée peut recevoir le signal DCF mais l'heure de votre fuseau horaire est différente de l'heure DCF (par exemple : 1 = une heure plus tard).
• Vous pouvez faire la correction horaire en faveur de l'heure DCF (+3/-3) avec la touche +.

FUN – Thermo-hygromètre numérique

5.4 Réglage de l'heure et de la date

• En appuyant sur la touche SET vous pouvez alors ajuster les heures, les minutes, l'année, le mois et le jour. Vous pouvez régler ces valeurs à l'aide de la touche +.
• Validez au moyen de la touche SET.

5.5 Ré-initialisation des valeurs minimales et maximales

• MIN MAX MANUAL clignote sur l'écran.
- Appuyez sur la touche + pour choisir entre le mode de la ré-initialisation automatique (AUTO) ou manuelle (MANUAL) des valeurs maximales et minimales.
- Validez au moyen de la touche SET.

5.5.1 Mode ré-initialisation manuelle

- Les valeurs maximales et minimales sont remises manuellement.

5.5.2 Mode ré-initialisation automatique

- Les valeurs maximales et minimales sont automatiquement remises à zéro à minuit. Une ré-initialisation manuelle est également possible.

FUN – Thermo-hygromètre numérique

6. Affichage des valeurs maximales et minimales

• Appuyez sur la touche MIN/MAX en mode normal.
  • MIN apparaît sur l'écran.
• Les valeurs minimales mesurées depuis la dernière réinitialisation apparaissent sur l'écran.
• Appuyez une nouvelle fois sur la touche MIN/MAX.
  • MAX apparaît sur l'écran.
• Les valeurs les plus hautes depuis la dernière réinitialisation s'affichent.
• Appuyez une nouvelle fois sur la touche MIN/MAX pour afficher à nouveau les valeurs actuelles sur l'écran.
• L'appareil quitte automatiquement le mode MIN/MAX si aucune touche n'est pressée pendant 5 secondes.
• Maintenez la touche MIN/MAX appuyée pendant 3 secondes, en même temps que les valeurs maximales ou minimales sont affichées, les valeurs seront effacées et remplacées par les valeurs actuelles.

7. Niveau de confort

- Pour symboliser le niveau de confort dans la pièce, l'écran affiche :

Visage souriant Valeurs idéales

19...25°C 40...55%

FUN – Thermo-hygromètre numérique

8. Mise en place ou fixation au mur

• L'appareil peut être placé sur une surface plate à l'aide du support dépliable au dos. Appuyez fermement avec les deux pouces pour enclencher le support jusqu'à ce qu'un clic se fasse entendre.
• L'appareil peut être accroché au mur à l'aide de l'œillet de suspension au dos.
• Évitez les appareils de chauffage et les rayons solaires.

9. Entretien et maintenance

- Pour le nettoyage de votre appareil, utilisez un chiffon doux et humide. N'utilisez pas de solvants ou d'agents abrasifs !

FUN – Thermo-hygromètre numérique

• Retirez les piles si vous n'utilisez pas votre appareil pendant une durée prolongée.
• Conservez votre appareil dans un endroit sec.

9.1 Remplacement des piles

• Si le symbole de pile vide apparaît sur l'écran, changez les piles.
• Ouvrez le compartiment à piles et insérez deux nouvelles piles de type 1,5 V AAA en respectant la polarité +/-
  • Refermez le compartiment à piles.

10. Dépannage

Problème Solution

Aucun affichage → Contrôlez la bonne polarité des piles → Changez les piles

Pas de réception DCF → Activez la réception DCF en mode de réglage (On)

→ Appuyez sur la touche SET pour activer manuellement la réception DCF

FUN – Thermo-hygromètre numérique

→ Choisissez une autre position pour votre appareil
→ Attendez la réception du signal de nuit
→ Éliminez les sources parasites
→ Remettez l'appareil en service, conformément aux instructions
→ Réglez l'heure manuellement

Affichage incorrect → Changez les piles

11. Traitement des déchets

Ce produit a été fabriqué avec des matériaux de haute qualité qui peuvent être recyclés et réutilisés.

Les piles usagées ne doivent pas être jetées dans les détritus ménagers. En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et piles rechargeables usagées à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale.

FUN – Thermo-hygromètre numérique

Les métaux lourds sont désignés comme suit : Cd=cadmium, Hg=mercure, Pb=plomb.

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L'utilisateur s'engage, pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques.

1. Caractéristiques techniques

Alimentation Piles 2 x 1,5 V AAA (non incluses)

Plage de mesure - température 0 °C...+50°C (+32...+122°F)Précision ±1 °C

Plage de mesure - humidité 10%... 99%RHPrécision ± 5 % @ 30...80 %

FUN – Thermo-hygromètre numérique

Dimensions du boîtier 88 x 19 (44) x 88 mm

Poids 68 g (appareil seulement)

La reproduction, même partielle, du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dostmann. Les caractéristiques techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées sans avis préalable. Les dernières données techniques et les informations concernant votre produit peuvent être consultées en entrant le numéro de l'article sur notre site Internet.

Déclaration de conformité UE

Le soussigné, TFA Dostmann, déclare que l'équipement radioélectrique du type 30.5050 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse Internet suivante :
