Produkttyp	Digitales Thermo-Hygrometer
Marke	TFA
Modell	30.5050
Abmessungen (L x B x H)	88 x 19 (44) x 88 mm
Gewicht	68 g (Gerät allein)
Stromversorgung	2 AAA 1,5 V Batterien (nicht im Lieferumfang)
Temperaturmessbereich	0 °C bis +50 °C (32 °F bis 122 °F)
Temperaturgenauigkeit	±1 °C
Luftfeuchtigkeitsmessbereich	10 % bis 99 % HR
Feuchtigkeitsgenauigkeit	±5 % bei 30–80 % HR
Display	LCD mit Uhrzeit, Datum, Temperatur, Luftfeuchtigkeit und Komfort-Smiley
Funkgesteuerter Empfang	DCF-77 (77,5 kHz), Reichweite ca. 1500 km
Hauptfunktionen	Funkgesteuerte Uhr, manuelle Einstellung, Min/Max-Speicher, Komfortniveau, Einheit °C/°F, Zeitzone, automatischer/manueller Reset
Wandhalterung	Ja, Aufhängeöse auf der Rückseite
Tischständer	Ja, ausklappbarer Fuß
Pflege und Reinigung	Weiches, feuchtes Tuch, keine Lösungsmittel, Batterien entfernen bei Nichtgebrauch
Sicherheit	Außerhalb der Reichweite von Kindern aufbewahren, nicht selbst öffnen oder reparieren, Batterien mit Vorsicht behandeln
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile, nicht durch den Benutzer reparierbar
Konformität	CE, Richtlinie 2014/53/EU
Lieferumfang	Gerät, Bedienungsanleitung (Batterien nicht enthalten)

Häufig gestellte Fragen - 30.5050 TFA

Wie stelle ich die Uhr manuell ein, wenn der DCF-Empfang fehlschlägt?

Halten Sie die SET-Taste 3 Sekunden lang gedrückt, um in den Einstellmodus zu gelangen. Verwenden Sie die +-Taste, um die Temperatureinheit, den DCF-Empfang (OFF), die Zeitzone, dann die Stunden, Minuten, das Jahr, den Monat und den Tag einzustellen. Bestätigen Sie jede Einstellung mit SET.

Was tun, wenn das Display leer bleibt?

Überprüfen Sie die Polarität der Batterien und ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass die Batterien neu und korrekt eingelegt sind.

Wie aktiviere ich den DCF-Empfang manuell?

Drücken Sie die SET-Taste im Normalmodus. Das DCF-Symbol blinkt und zeigt an, dass das Gerät nach dem Funksignal sucht.

Was bedeutet der auf dem Bildschirm angezeigte Smiley?

Der Smiley zeigt das Komfortniveau an: Ein lächelndes Gesicht erscheint, wenn die Temperatur zwischen 19 und 25 °C und die Luftfeuchtigkeit zwischen 40 und 55 % liegt.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, feuchtes Tuch. Keine Lösungsmittel oder Scheuermittel verwenden. Entfernen Sie die Batterien vor der Reinigung, falls erforderlich.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Legen Sie zwei AAA 1,5 V Batterien unter Beachtung der Polarität +/– ein. Schließen Sie das Fach.

Was tun bei einer Störung des DCF-Empfangs?

Überprüfen Sie, ob der DCF-Empfang aktiviert ist (dCF ON). Halten Sie das Gerät von Störquellen (Bildschirme, Fernseher) fern. Platzieren Sie es in der Nähe eines Fensters. Der Empfang ist nachts besser. Wenn das Problem weiterhin besteht, stellen Sie die Uhr manuell ein.

Wie genau ist die Temperaturmessung?

Die Genauigkeit beträgt ±1 °C im Messbereich von 0 °C bis +50 °C.

Wie zeige ich die Minimal- und Maximalwerte an?

Drücken Sie die MIN/MAX-Taste im Normalmodus. Das Display zeigt zunächst die Minimalwerte (MIN) an, bei erneutem Drücken die Maximalwerte (MAX). Ein dritter Druck kehrt zu den aktuellen Werten zurück.

Wie befestige ich das Gerät an der Wand?

Verwenden Sie die Aufhängeöse auf der Rückseite des Geräts. Es kann auch mit dem ausklappbaren Fuß auf einer ebenen Fläche platziert werden.

BEDIENUNGSANLEITUNG 30.5050 TFA

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 1

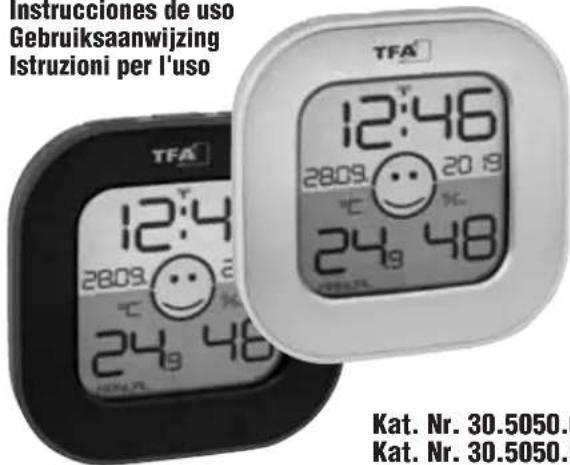

Bedienungsanleitung Instruction manual Mode d'emploi Instrucciones de uso Gebruiksaanwijzing Istruzioni per l'uso

TFA®

Instrucciones de uso Gebruiksaanwijzing Istruzioni per l'uso TFA 12:46 2809 2019 ℃ ℃ 249 48 Kat. Nr. 30.5050. Kat. Nr. 30.5050.

CE

Kat. Nr. 30.5050.01 Kat. Nr. 30.5050.54

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 2

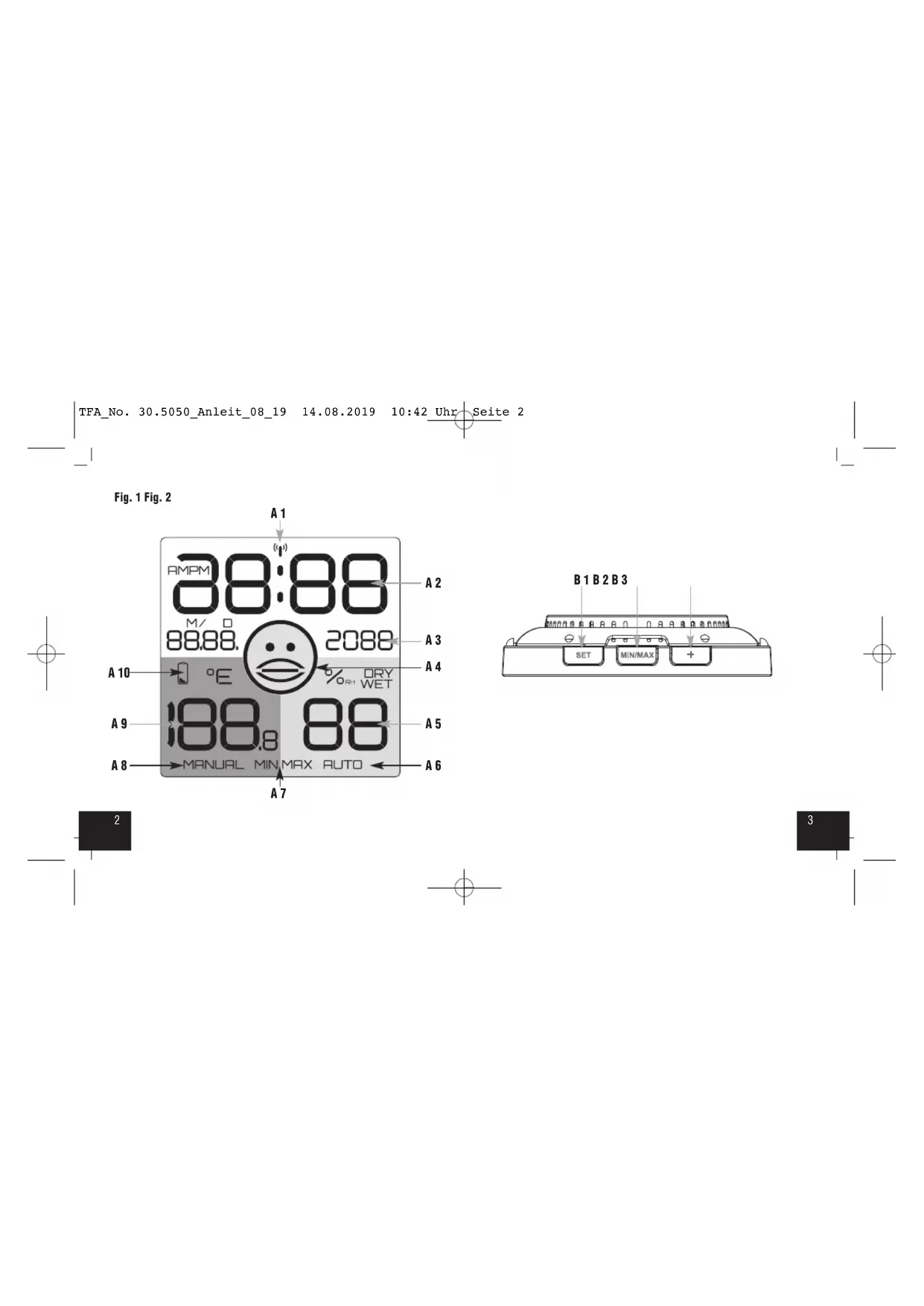

Fig. 1 Fig. 2

A 1 (0) AMPM 38:88 M/ D 88.88. 2088 A 2 A 3 A 4 A 10 °E % DRY WET A 9 188.8 88 A 5 A 8 MANUAL MINMAX AUTO A 6 A 7

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 3

Fig. 3

C 1 C 2 TFA Dostmann Zum Ottersberg 12 D-97877 Wertheim www.tfa-dostmann.de Kat.Nr. 30.5050 09/2019 C 3

FUN – Digitales Thermo-Hygrometer

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Bedienungsanleitung gut auf!

2. Zu Ihrer Sicherheit

- Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 4

FUN – Digitales Thermo-Hygrometer

- Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht! erletzungsgefahr!

• Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

FUN – Digitales Thermo-Hygrometer

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
  • Vor Feuchtigkeit schützen.

3. Bestandteile

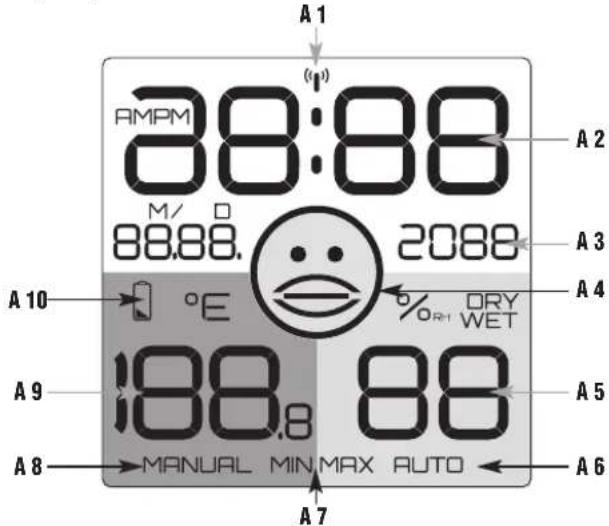

3.1 Display (Fig. 1)

A 1: DCF-Empfangssymbol
A 2: Uhrzeit
A 3: Datum
A 4: Komfortstufe (Smiley)
A 5: Luftfeuchtigkeit für innen
A 6: Automatische Rückstellung
A 7: Max.-Min.-Werte
A 8: Manuelle Rückstellung
A 9: Temperatur für innen
A 10: Batteriesymbol

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 5

FUN – Digitales Thermo-Hygrometer

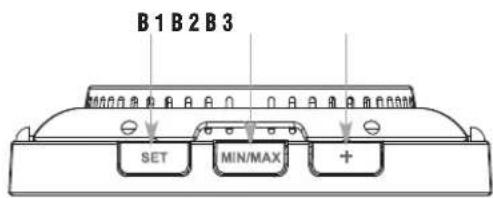

3.2 Tasten (Fig. 2)

B 1: SET Taste

B 2: MIN/MAX Taste

B 3: + Taste

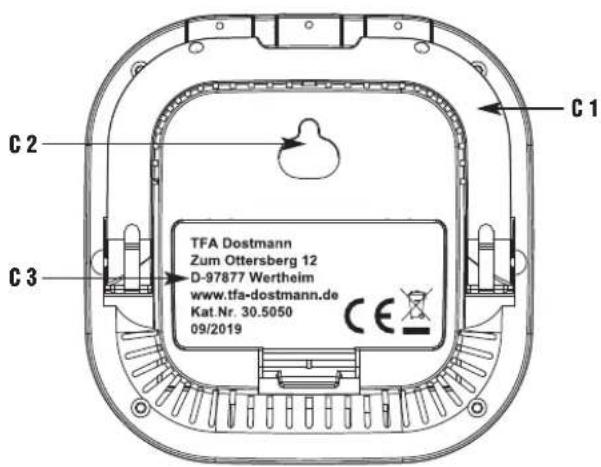

3.3 Gehäuse (Fig. 3)

C 1: Ständer (ausklappbar)

C 2: Aufhängevorrichtung

C 3: Batteriefach

4. Inbetriebnahme

• Ziehen Sie die Schutzfolie vom Display ab.
- Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AAA polrichtig ein.
- Schließen Sie das Batteriefach wieder.
- Alle Segmente werden kurz angezeigt.
• Das Gerät ist jetzt betriebsbereit.

4.1 Empfang der Funkzeit

• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt.

FUN – Digitales Thermo-Hygrometer

• Alle anderen Informationen verschwinden vom Display. Während des Empfangs der Funkzeit kann keine Taste betätigt werden.
• Wenn der Zeitcode nach 3-10 Minuten empfangen wurde, wird die funkgesteuerte Zeit und das Datum angezeigt und das DCF-Empfangszeichen bleibt ständig im LCD stehen.
  • Die Innentemperatur, die Luftfeuchtigkeit und das entsprechende Smiley-Symbol erscheinen im Display.
• Unterbrechen Sie den Empfangsversuch, indem Sie die SET Taste für 3 Sekunden gedrückt halten.
• Der DCF-Signalempfang findet täglich um 1:00, 2:00 und 3:00 Uhr morgens statt. Ist der Empfang nicht erfolgreich, findet der nächste Empfangsversuch automatisch zur nächsten vollen Stunde statt (bis zu 2 Mal).
• Sie können die Initialisierung auch manuell starten. Drücken Sie kurz die SET Taste. Das DCF-Empfangszeichen blinkt.
• Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangszeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstellungen“).

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 6

FUN – Digitales Thermo-Hygrometer

- Bei erfolgreichem Empfang des DCF-Funksignals und wenn der DCF-Funkempfang im Einstellmodus aktiviert ist (dcF ON), wird die manuell eingestellte Zeit überschrieben.

Hinweis zum Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

- Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.

FUN – Digitales Thermo-Hygrometer

• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

5. Bedienung

• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 20 Sekunden keine Taste gedrückt wird.
• Halten Sie die + Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

5.1 Manuelle Einstellungen

- Halten Sie die SET Taste für 3 Sekunden gedrückt, um in den Einstellmodus zu gelangen.

5.1.1 Einstellung Temperatureinheit

- °C blinkt im Display. Sie können mit der + Taste die Temperatureinheit °C oder °F auswählen.

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 7

FUN – Digitales Thermo-Hygrometer

- Bestätigen Sie mit der SET Taste. Wurde Fahrenheit eingestellt, wird automatisch auch die Uhrzeit im 12 Stundenformat (AM/PM) und beim Datum zuerst der Monat und dann der Tag (M/D, amerikanisches Datum) angezeigt.

5.2 Einstellung DCF-Empfang

• dCF on blinkt im Display. Standardgemäß ist der DCF-Empfang aktiviert (on).
• Drücken Sie die + Taste, wenn Sie den DCF-Funkempfang deaktivieren (OFF) oder wieder aktivieren wollen (on).
• Bestätigen Sie mit der SET Taste.
• Bei deaktiviertem Empfang müssen Sie die Uhrzeit manuell einstellen. Es erscheint keine Zeitzone.

5.3 Einstellung Zeitzone

• ZOnE 0 blinkt.
- Die Zeitzoneneinstellung wird benötigt, wenn das DCF Signal empfangen werden kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. + 1 = eine Stunde später)

FUN – Digitales Thermo-Hygrometer

- Stellen Sie mit der + Taste die Korrektur der Stunden zur DCF-Zeit ein (+3/-3).

5.4 Einstellung Uhrzeit und Datum

- Drücken Sie weiter die SET Taste und Sie können nun nacheinander die Stunden, Minuten, das Jahr, den Monat und den Tag ansteuern und mit der + Taste einstellen. Bestätigen Sie mit der SET Taste.

5.5 Rückstellung der Max.-Min.-Werte

• MIN MAX MANUAL blinkt.
- Drücken Sie die + Taste, um den Modus mit automatischer (AUTO) oder manueller Rückstellung (MANUAL) der Höchst- und Tiefstwerte auszuwählen.
- Bestätigen Sie mit der SET Taste.

5.5.1 Modus manuelle Rückstellung

• Die Höchst- und Tiefstwerte werden nur manuell zurückgesetzt.

5.5.2 Modus automatische Rückstellung

• Die Höchst- und Tiefstwerte werden automatisch um Mitternacht zurückgesetzt. Eine manuelle Rückstellung ist auch möglich.

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 8

FUN – Digitales Thermo-Hygrometer

6. Anzeige der Höchst- und Tiefstwerte

• Drücken Sie im Normalmodus die MIN/MAX Taste.
  • MIN erscheint auf dem Display
• Es erscheinen die niedrigsten Messwerte seit der letzten Rückstellung.
• Drücken Sie die MIN/MAX Taste noch einmal.
  • MAX erscheint im Display.
  • Die höchsten Messwerte seit der letzten Rückstellung werden angezeigt.
• Um wieder die Anzeige mit den aktuellen Werten zu erhalten, betätigen Sie nochmals die MIN/MAX Taste.
• Das Gerät verlässt automatisch den MIN/MAX-Modus, wenn länger als 5 Sekunden keine Taste gedrückt wird.
• Halten Sie die MIN/MAX Taste für drei Sekunden gedrückt, während auf dem Display die höchsten oder tiefsten Werte angezeigt werden, um die jeweiligen Werte zurückzusetzen.

7. Komfortstufe

- Zur Anzeige der Komfortstufe des Raumklimas erscheint auf dem Display:

Lachendes Gesicht Ideale Werte 19...25°C 40...55%

FUN – Digitales Thermo-Hygrometer

Neutrales Gesicht 26...30°C 30...39%
		56...60%
Trauriges Gesicht	≤18°C, ≥31°C	≤29%, ≥61%
Trauriges GesichtDRY zu trocken ≤ 29%
Trauriges GesichtWET zu feucht ≥61%

8. Aufstellen und Befestigen

• Mit dem ausklappbaren Ständer auf der Rückseite kann das Gerät auf einer glatten Oberfläche aufgestellt werden. Drücken Sie fest mit beiden Daumen, bis der Ständer richtig eingerastet ist und ein Klicken zu hören ist.
• Mit der Aufhängeöse an der Rückseite kann das Gerät an der Wand im Wohnraum befestigt werden.
• Vermeiden Sie die Nähe von Heizkörpern und direkte Sonneneinstrahlung.

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 9

FUN – Digitales Thermo-Hygrometer

9. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

9.1 Batteriewechsel

• Wenn die Spannung zu niedrig ist, erscheint das Batteriesymbol.
• Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AAA polrichtig ein.
• Schließen Sie das Batteriefach wieder.

10. Fehlerbeseitigung

Problem Fehlerbeseitigung

Keine Anzeige → Batterien polrichtig einlegen → Batterien wechseln

Kein DCF Empfang → DCF-Empfang im Einstellmodus aktivieren (On)

FUN – Digitales Thermo-Hygrometer

→ SET Taste drücken, um den Empfang zu aktivieren
→ Anderen Aufstellort für das Gerät wählen
→ Empfangsversuch in der Nacht abwarten
→ Beseitigen der Störquellen
→ Neuinbetriebnahme des Gerätes gemäß Anleitung
→ Uhrzeit manuell einstellen

Unkorrekte Anzeige → Batterien wechseln

11. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 10

FUN – Digitales Thermo-Hygrometer

Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

1. Technische Daten

Spannungsversorgung Batterien 2 x 1,5 V AAA(nicht inklusive)

Messbereich Temperatur 0°C...+50°C (+32...+122°F)Genauigkeit ±1°C

Messbereich Luftfeuchtigkeit 10%... 99 % RHGenauigkeit ±5 % @ 30...80 %

FUN – Digitales Thermo-Hygrometer

Gehäusemaße 88 x 19 (44) x 88 mm

Gewicht 68 g (nur das Gerät)

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.5050 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.tfa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG

Zum Ottersberg 12, D-97877 Wertheim, Deutschland 08/19

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 11

FUN - Digital thermo-hygrometer

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 12

FUN - Digital thermo-hygrometer

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 13

FUN - Digital thermo-hygrometer

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 14

FUN - Digital thermo-hygrometer

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 15

FUN - Digital thermo-hygrometer

5.5 Reset of the maximum-minimum values

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 16

FUN - Digital thermo-hygrometer

GB

Sad face

WET too wet ≥61%

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 17

FUN - Digital thermo-hygrometer

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 18

FUN - Digital thermo-hygrometer

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG

Zum Ottersberg 12, D-97877 Wertheim, Germany 08/19

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 19

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 20

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 21

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 22

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 23

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 24

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 25

E-Mail : [e-mail]

TFA Dostmann GmbH & Co.KG

Zum Ottersberg 12, D-97877 Wertheim, Allemagne 08/19

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 26

FUN - Termo-igrometro digitale

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 27

FUN - Termo-igrometro digitale

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 28

FUN - Termo-igrometro digitale

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 29

FUN - Termo-igrometro digitale

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 30

FUN – Termo-igrometro digitale

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 31

FUN - Termo-igrometro digitale

①

Faccia neutrale 26...30°C 30...39%
		56...60%
Faccia triste	≤18°C, ≥31°C	≤ 29%, ≥61%
Faccia tristeDRY troppo secco ≤ 29%
Faccia tristeWET troppo umido ≥61%

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 32

FUN - Termo-igrometro digitale

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 33

FUN - Termo-igrometro digitale

①

Dimensioni esterne 88 x 19 (44) x 88 mm

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG

Zum Ottersberg 12, D-97877 Wertheim, Germania 08/19

FUN – Digitale thermo-hygrometer

NL

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 34

FUN - Digitale thermo-hygrometer

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 35

FUN - Digitale thermo-hygrometer

3.2 Toetsen (Fig. 2)

B 1: SET toets

B 2: MIN/MAX toets

B 3: + toets

3.3 Behuizing (Fig. 3)

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 36

FUN - Digitale thermo-hygrometer

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 37

FUN - Digitale thermo-hygrometer

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 38

FUN - Digitale thermo-hygrometer

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 39

FUN - Digitale thermo-hygrometer

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 40

FUN – Digitale thermo-hygrometer

12. Technische gegevens

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 41

FUN - Termo-higrómetro digital

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 42

FUN - Termo-higrómetro digital

E

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 43

FUN - Termo-higrómetro digital

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 44

FUN - Termo-higrómetro digital

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 45

FUN - Termo-higrómetro digital

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 46

FUN - Termo-higrómetro digital

E

Rostro neutral 26...30°C 30...39%
		56...60%
Rostro triste	≤18°C, ≥31°C	≤ 29%, ≥61%
Rostro triste
DRY demasiado seco ≤	29%
Rostro triste
WET demasiado húmido ≥61%

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 47

FUN - Termo-higrómetro digital

TFA_No. 30.5050_Anleit_08_19 14.08.2019 10:42 Uhr Seite 48

FUN - Termo-higrómetro digital

E-Mail: [e-mail]

TFA Dostmann GmbH & Co.KG

Zum Ottersberg 12, D-97877 Wertheim, Alemania 08/19
