Punch PMX0R - Télécommande Rockford Fosgate - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Source audio marine avec télécommande intégrée
Marque	Rockford Fosgate
Modèle	Punch PMX0R
Alimentation	12 V CC (batterie véhicule)
Diamètre de montage	77 mm (trou circulaire)
Plage de volume	0 à 40
Sortie subwoofer	0 à 20 (réglable)
Égaliseur	7 bandes avec préréglages (Flat, Rock, Classic, etc.) et custom
Croisement	Avant/Arrière/Sub, fréquences : 60 Hz, 80 Hz, 120 Hz, APF
Punch EQ	Gain réglable 0-12, boost max +18 dB à 45 Hz et +12 dB à 12,5 kHz
Sources audio	Tuner FM/AM/WB, USB, AUX, Bluetooth, Pandora, SiriusXM
Bluetooth	Streaming audio et contrôle, appairage avec nom personnalisable
Région tuner	Europe, USA, Russie, Amérique latine, Asie, Japon, Moyen-Orient, Australie
Luminosité écran	2 niveaux réglables (bouton DIMMER)
Thème affichage	Jour, Nuit, Auto
Réglages d'usine	Réinitialisation Audio et Système séparées
Entretien et nettoyage	Utiliser un chiffon doux et sec ; éviter produits chimiques
Sécurité	Débrancher la batterie avant installation ; utiliser des fusibles appropriés
Pièces détachées et réparabilité	Contactez un technicien qualifié Rockford Fosgate
Informations générales	Notice disponible en plusieurs langues ; compatibilité smartphone via BT

FOIRE AUX QUESTIONS - Punch PMX0R Rockford Fosgate

Comment régler le volume de la télécommande PMX0R ?

Utilisez l'encodeur rotatif (bouton central) : tournez-le vers la gauche pour diminuer ou vers la droite pour augmenter le volume. La plage va de 0 à 40.

Comment connecter mon téléphone en Bluetooth ?

Sur l'unité, allez dans le menu BT PAIRING, activez DISCOVERABLE (ENABLE). Sur votre téléphone, recherchez les appareils Bluetooth et sélectionnez "Rockford PMX". Confirmez l'appairage si nécessaire.

Que faire si l'unité ne s'allume pas ?

Vérifiez le fusible de l'unité et remplacez-le par un de même calibre. Assurez-vous que le fil rouge (allumage) reçoit une tension entre 10,5 et 16 V. Vérifiez aussi la connexion à la masse.

Comment réinitialiser les paramètres d'usine ?

Appuyez longuement sur MENU, allez dans FACTORY DEFAULT. Choisissez AUDIO ou SYSTEME, puis sélectionnez YES/OUI. La réinitialisation SYSTÈME efface aussi les données SiriusXM.

Puis-je utiliser un amplificateur externe avec cette unité ?

Oui. Dans le menu AUDIO, réglez AMPLIFICATEUR INTERNE sur OFF si vous utilisez un ampli externe pour alimenter les haut-parleurs. Si vous utilisez directement l'unité, laissez sur ON.

Comment régler la balance et le fader ?

Appuyez longuement sur MENU, sélectionnez BALANCE ou FADER, puis tournez l'encodeur pour ajuster. Appuyez brièvement sur MENU pour revenir en arrière.

Pourquoi le tuner ne capte-t-il pas de stations ?

Vérifiez que l'antenne est correctement branchée. Assurez-vous que le mode LOCAL est désactivé si vous êtes dans une zone faible. Vous pouvez aussi changer la région du tuner dans les paramètres.

Comment basculer entre les sources audio ?

Appuyez brièvement sur le bouton SRC (source) pour faire défiler les sources : FM, AM, WB, USB, AUX, Bluetooth, Pandora, SiriusXM. Tournez également l'encodeur pour naviguer.

Comment activer le contrôle parental SiriusXM ?

Depuis la source SiriusXM, appuyez sur MENU, sélectionnez PARENTAL CONTROL, puis saisissez le code par défaut 1111. Vous pourrez alors bloquer des chaînes ou changer le code.

Que faire si l'écran est trop lumineux la nuit ?

Appuyez sur le bouton DIMMER (gradateur) pour basculer entre les deux niveaux de luminosité. Vous pouvez aussi régler le THÈME sur NUIT ou AUTO dans le menu principal.

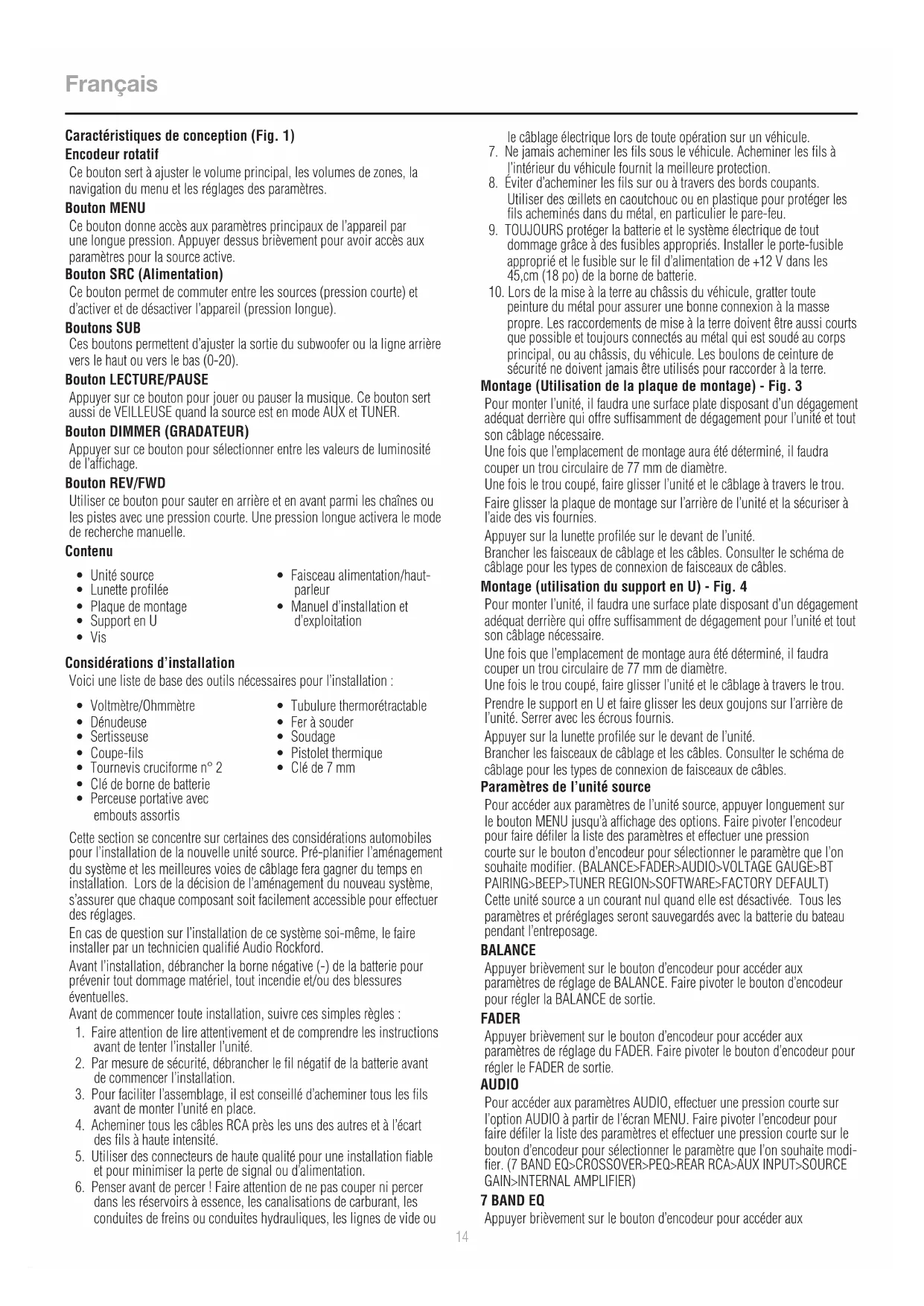

MODE D'EMPLOI Punch PMX0R Rockford Fosgate

Ce bouton sert à ajuster le volume principal, les volumes de zones, la navigation du menu et les réglages des paramétres.

Bouton MENU

Ce bouton donne accès aux paramètres principaux de l'appareil par une longue pression. Appuyer dessus brievement pour avoir accès aux paramètres pour la source active.

Ce bouton permet de commuter entre les sources (pression courte) et d'activer et de désactiver l'appareil (pression longue).

Boutons SUB

Ces boutons permettent d'ajuster la sortie du subwoofer ou la ligne arrirere vers le haut ou vers le bas (0-20).

Bouton LECTURE/PAUSE

Appuyer sur ce bouton pour jouer ou pauser la musique. Ce bouton sert aussi de VEILLEUSE quand la source est en mode AUX et TUNER.

Bouton DIMMER (GRADATEUR)

Appuyer sur ce bouton pour selectionner entre les valeurs de luminosité de l'affichage.

Bouton REV/FWD

Utiliser ce bouton pour sauter en arrêté et en avant parmi les chaînes ou les pistes avec une pression courte. Une pression longue activera le mode de recherche manuelle.

Contenu

Unité source
Lunette profilée
- Plaque de montage
Support en U
Vis

Faisceau alimentation/haut-parleur
- Manuel d'installation et d'exploitation

Considerations d'installation

Voici une liste de base des outils nécessaires pour l'installation :

• Voltmetre/Ohmmetre
  Denudeuse
• Sertisseuse
  Coupe-fils
• Tournevis cruciforme n^2
• Clé de borne de batterie

• Perceuse portative avec embouts assortis

• Tubulure thermoretractable
  Fer à souder
  Soudage

• Pistol thermique
• Clé de 7 mm

Cette section se concentre sur certaines des considérations automobiles pour l'installation de la nouvelle unité source. Pré-planifier l'aménagement du système et les mêilles voies de cablage fera gagner du temps en installation. Lors de la décision de l'aménagement du nouveau système, s'assurer que chaque composant soit facilement accessible pour effectuer des réglages.

En cas de question sur l'installation de ce système soi-même, le faire installer par un technicien qualifié Audio Rockford.

Avant l'installation, débrancher la borne négative (-) de la batterie pour prévenir tout dommage matériel, tout incendie et/ou des blessures éventuelles.

Avant de commencer toute installation, suivre ces simples règes :

1. Faire attention de dire attentivement et de comprendre les instructions avant de tenter l'installer l'unité.
2. Par mesure de sécurité, débrancher le fil négatif de la batterie avant deCOMMencer l'installation.
3. Pour faciliter l'assemblage, il est conseilé d'acheminer tous les fils avant de monter l'unité en place.
4. Acheminer tous les cables RCA pres les uns des autres et à l'ecart des fils à haute intense.
5. Utiliser des connecteurs de haute qualite pour une installation fiable et pour minimiser la perte de signal ou d'alimentation.
6. Penser avant de pincer! Faire attention de ne pas couper ni pincer dans les réservoirs à essence, les canalisations de carburant, les conduites de freins ou conduites hydrauliques, les lignes de vide ou

le câblage électrique lors de toute opération sur un vehicule.

1. Ne jamais acheminer les fils sous le vehicule. Acheminer les fils à l'intérieur du vehicule fournit la meilleure protection.
2. Éviter d'acheminer les fils sur ou à travers des bords coupants. Utiliser des oeillets en caoutchouc ou en plastique pour protéger les fils acheminés dans du métal, en particulier le pare-feu.
3. TOUJOURS protéger la batterie et le système électrique de tout dommage grâce à des fusibles appropriés. Installer le porte-fusible approprié et le fusible sur le fil d'alimentation de +12 V dans les 45,cm (18 po) de la borne de batterie.
4. Lors de la mise à la terre au chassin du vehicule, gratter toute peinture du métal pour assurer une bonne connexion à la masse propre. Les raccordements de mise à la terre doivent être aussi courts que possible et toujours connectés au métal qui est soude au corps principal, ou au chassin, du vehicule. Les boulons de ceinture de sécurité ne doivent jamais être utilisés pour raccorder à la terre.

Montage (Utilisation de la plaque de montage) - Fig. 3

Pour monter l'unité, il faudra une surface plate disposant d'un dégagement adéquat derrière qui offre suffisamment de dégagement pour l'unité et tout son cablage nécessaire.

Une fois que l'emplacement de montage aura eté déterminé, il faudra couper un trou circulaire de 77 mm de diamètre.

Une fois le trou coupé, faire glisser l'unité et le câblage à travers le trou.

Faire glisser la plaque de montage sur l'arrière de l'unité et la sécuriser à l'aide des vis fournies.

Appuyer sur la lunette profilée sur le devant de l'unité.

Brancher les faisceaux de câblage et les cables. Consulter le schéma de câblage pour les types de connexion de faisceaux de cables.

Montage (utilisation du support en U) - Fig. 4

Pour monter l'unité, il faudra une surface plate disposant d'un dégagement ajustat derrière qui offre suffisamment de dégagement pour l'unité et tout son câblage nécessaire.

Une fois que l'emplacement de montage aura eté déterminé, il faudra couper un trou circulaire de 77 mm de diamètre.

Une fois le trou coupé, faire glisser l'unité et le câblage à travers le trou.

Prendre le support en U et faire glisser les deux goujons sur l'arriere de I'unité. Serrer avec les écrous fournis.

Appuyer sur la lunette profilée sur le devant de l'unité.

Brancher les faisceaux de câblage et les cables. Consulter le schéma de câblage pour les types de connexion de faisceaux de cables.

Paramètres de l'unité source

Pour acceder aux parametes de l'unité source, appuyer longuement sur le bouton MENU jusqu'à affichage des options. Faire pivoter l'encodeur pour faire défilier la liste des parametes et effectuer une pression courte sur le bouton d'encodeur pour sélectionner le paramètre que l'on souhaite modifier. (BALANCE>FADER>AUDIO>VOLTAGE GAUGE>BT PAIRING>BEEP>TUNER REGION>SOFTWARE>FACTORY DEFAULT)

Cette unité source a un courant nul quand elle est désactivée. Tous les paramétres et préreglages seront sauvégardés avec la batterie du bateau pendant l'entreposage.

BALANCE

Appuyer brièvement sur le bouton d'encodeur pour acceder aux paramétres de réglage de BALANCE. Faire pivoter le bouton d'encodeur pour régler la BALANCE de sortie.

FADER

Appuyer brievement sur le bouton d'encodeur pour acceder aux parametes de réglage du FADER. Faire pivoter le bouton d'encodeur pour régler le FADER de sortie.

AUDIO

Pour acceder aux parametes AUDIO, effectuer une pression courte sur l'option AUDIO à partir de l'écran MENU. Faire pivoter l'encodeur pour faire défilier la liste des parametes et effectuer une pression courte sur le bouton d'encodeur pour sélectionner le paramètre que l'on soushaite modifier. (7 BAND EQ>CROSSOVER>PEQ>REAR RCA>AUX INPUT>SOURCE GAIN>INTERNAL AMPLIFIER)

7 BAND EQ

Appuyer brievement sur le bouton d'encodeur pour acceder aux

parametes 7 BAND EQ. Utiliser l'encodeur rotatif pour faire defiler les parametes EQ. (FLAT > ROCK > CLASSIC > ACOUSTIC > DANCE > ELECTRONIC > HIP-HOP > CUSTOM) Lors de la configuration du CUSTOM EQ, effectuer une pression courte sur le bouton d'encodeur pour régler la première féquence. Une fois activé, faire pivoter l'encodeur pour ajuster les parametes de féquence. Effectuer une autre pression courte sur le bouton d'encodeur pour acceder à la féquence prochaine. Répéter jusqu'à ce que tous les parametes EQ soient terminés. Appuyer brievement sur le bouton MENU pour quitter et revenir d'un niveau en arrière.

CROISEMENT

Appuyer brievement pour acceder aux parametes de CROISEMENT. Utiliser l'encodeur rotatif pour selectionner les options de zones de croissement (FRONT>REAR>SUB). Effectuer une courte pression sur l'encodeur pour ajuster la fréquence du croissement (60 Hz>80 Hz>120 Hz>APF). Appuyer brievement sur le bouton MENU pour quitter et revenir d'un niveau en arrête.

RCA ARRIÈRE

Effectuer une pression courte pour acceder aux options RCA ARRIERE. Utiliser l'encodeur rotatif pour selectionner les options (LINE OUT>SUBWOOFER).

PUNCH EQ

Appuyer brievement pour acceder aux parametes de PUNCH EQ. Utiliser l'encodeur rotatif pour ajuster la sortie de gain (0-12). Appuyer brievement sur le bouton MENU pour quitter et revenir d'un niveau en arrriere.

Punch EQ est un égaliseur embarqué avec un amplificateur maximum de +18 dB à 45 Hz et/ou de +12 dB à 12,5 kHz

ENTREE AUX

RENOMMER - Pour renommer AUX, appuyer brievement sur le bouton d'encodeur pour regler la première lecture du nouveau nom. Une fois activé, faire tournier l'encodeur pour ajuster les lettres. Effectuer une autre pression courte sur le bouton d'encodeur pour regler la prochaine lecture. Répéter jusqu'à ce que AUX ait été renommé. Appuyer brievement sur le bouton MENU pour quitter et revenir d'un niveau en arrière.

ACTIVER - Appuyer brievement sur le bouton d'encodeur pour acceder aux options. Faire tournier le bouton d'encodeur pour selectionner si l'unité est discoverable. (ENABLE > DISABLE)/(ACTIVER>DESACTIVER)

GAIN SOURCE

Pour ajuster le niveau du gain d'entrée de péripérisque, faire défiler les entrées (FM TUNER>AM TUNER>WB TUNER>USB>AUX>BLUETOHT H>PANDORA) jusqu'au péripérisque que l'on souhaite ajuster, appuyer brievement le bouton d'encodeur pour acceder aux paramétres de gain. Faire tourner le bouton d'encodeur pour régler le niveau de gain. (-3 dB > -2 dB > -1 dB > 0 dB > +1 dB > +2 dB > +3 dB)

AMPLIFICATEUR INTERNE

Appuyer brievement pour acceder aux options AMPLIFICATEUR INTERNE. Utiliser l'encodeur rotatif pour selectionner les options (ON>OFF).Lors de l'utilisation d'un amplificateur pour alimenter les haut-parleurs, selectionner OFF.Si on alimente les haut-parleurs directement de I'unite source, selectionner I'AMPLIFICATEUR INTERNE sur ON.

INDICATEUR DE TENSION

Pour afficher la tension du vehicule, appuyer brievement sur le bouton d'encodeur sur l'options INDICATEUR DE TENSION.

APPAIRAGE DE PÉRIPHÉRIQUE BT

Appuyez brievement sur le bouton codeur pour acceder aux options (DISCOVERABLE>DISPOSITIF).

DISCOVERABLE

Tournez le bouton encodeur pour selectionner si l'unité est detectable pour l'apparlement. (ENABLE> DISABLE) Une fois activée, l'unité source est maintainant visible Et prét à être couple à votre apparéil. Ouvrez les paramètres Bluetooth de votre. Pour trouver l'unité source intitulée «Rockford PMX» et selectionnéz.

DISPOSITIF

La sélection de DEVICE en appuyant brievement sur le bouton pour renomer l'unité source avec un maximum de 16 caractères. Cela vous donne la possibilité d'avoir un nom unique pour faciliter l'identification pendant l'appareil appariument appuyez brievement sur la touche du codeur pour sélectionner la dette à modifier et tournez le bouton pour

modifier la valeur. Répéter le processus jusqu'à ce que vous désiriez nom est atteint.

BIP

Appuyer brievement sur le bouton d'encodeur pour acceder aux options BIP. Faire tournier le bouton d'encodeur pour activer/desactiver le bip du système.

RÉGION DU TUNER

Pour ajuster, appuyer brievement sur le bouton d'encodeur pour acceder. Faire tournier le bouton d'encodeur pour selectionner la Région DU TUNER de préférence. (EUROPE > USA > RUSSE > AMÉRIQUE LATINE > ASIE > JAPON > MOYEN-ORIENT > AUSTRALIE)

LOGICIEL

VERSION - Appuyer brievement sur le bouton d'encodeur pour afficher la version de logiciel actuelle de l'unité.

MISE À JOUR - Appuyer brievement sur le bouton d'encodeur pourmettre le logiciel à jour. Suivre les instructions à l'écran pourmettre à jour.

THEME

Pour régler le THÈME, appuyez brievement sur l'encodeur pour acceder à la fonction. Tournez le bouton encodeur pour sélectionner le thème désire ( jour, nuit, AUTO )

RéGLAGE D'USINE

AUDIO - Appuyer brievement sur le bouton d'encodeur pour acceder.
Faire pivoter le bouton d'encodeur pour selectionner YES/NO (OUI/NON).
Selectionner YES/OUI pour remettre l'unité aux réglages d'usine.

SYSTÉME - Appuyer brievement sur le bouton d'encodeur pour acceder.
Faire pivoter le bouton d'encodeur pour sélectionner YES/NO (OUI/NON).
Sélectionner YES/OUI pour remettre l'unité aux réglages d'usine.

Fonctionnement de base

REMARQUE: La réinitialisation des paramètres SYSTEM réinitialise également toutes les données utilisé SiriusXM.

ACTIVER/DESACTIVER L'UNITE

Appuyer longuement sur le bouton SRC (Alimentation) pour ACTIVER ou DESACTIVER l'unité

RéGLAGE DU VOLUME

Faire tournier le bouton d'encodeur vers la gauche ou vers la droite au niveau de volume souhaité (0-40). Le niveau de volume actuel s'affiche pendant le réglage.

RÉGLAGE DE LA SORTIE DU SUBWOOFER

Appuyer sur le bouton SUB + ou SUB- pour régler le niveau de sortie (0-20).

RéGLAGE DE LA LUMINOSITE DE L'ÉCRAN

Appuyer brievement sur le bouton LUMINOSITE DE L'ECRAN pour ajuster le niveau de luminosite. Il existe deux niveaux de luminosite.

SELECTIONNER UNE SOURCE A JOUER

Appuyer brievement sur le bouton SRC pour afficher les differentes options de source (FM TUNER>AM TUNER>WB TUNER>USB>AUX>BL UETOOTH>PANDORA>SIRIUSXM).Utiliser l'encodeur rotatif ou appuyer brievement sur le bouton SRC pour faire defiler les sources.

FONCTIONNEMENT DU TUNER (FM/AM/WB)

Pour faire fonctionner, utiliser l'encodeur rotatif pour sélectionner la source de tuner que I'on soushaite écouter (FM>AM>WB).

Pour RECHERCHER AUTOMATIQUEMENT des stations, appuyer brievement sur les boutons FWD et REV. Pour RECHERCHER MANUELLEMENT des stations, appuyer longuemment sur les boutons FWD et REV pour regler à la fréquence souhaitiée.

PourmettreleTUNERenSOURDINE,appuyer brievement surlebout PLAY/PAUSE.

PARAMÉTRES DE BANDE FM

Pour acceder aux PARAMETRES DE BANDE FM, appuyer brievement sur le MENU lors de l'utilisation de source FM TUNER. Ceci donna sera acces aux paramétres spécifique au FM TUNER (FM>PRESETS>ADD PRESETS>REMOVE PRESETS>AUTO STORE>LOCAL).

STATIONS PREREGLÉES

Appuyer brievement sur le bouton d'encodeur pour acceder à la liste des STATIONS PREREGLEES. Utiliser cette fonction pour voir quelles STA-

TIONS PREREGLEES sont sauvegardees sur I'unité.

ADD PRESETS (AJOUTER DES STATIONS PREREGLEES)

Effectuer une pression courte sur le bouton d'encodeur sur l'options AJOUTER DES STATIONS PRÉRÉGLEES. Il faudra se trouver sur la station et sur le groupe des STATIONS PRÉRÉGLEES que I'on souhaite ajouter en premier (FM1>FM2>FM3). Utiliser cette fonction pour pouvoir sauvegarder des stations sur I'unité. Une fois sélectionnée, utiliser l'encodeur rotatif pour selectionner le nombre de STATION PRÉRÉGLEE (1-6) sur lequel on souhaite sauvegarder la station.

REMOVE PRESETS (SUPPRIMER DES STATIONS PREREGLEES)

Effectuer une pression courte sur le bouton d'encodeur sur l'options SUPPRIMER DES STATIONS PRÉRÉGLEES. Il faudra se trouver sous le groupe des STATIONS PRÉRÉGLEES que l'on saouhaite ajuster en premier (FM1>FM2>FM3). Utiliser cette fonction pour pouvoir supprimer des stations sauvégardées sur l'unité. Une fois sélectionnée, utiliser l'encodeur rotatif pour sélectionner le numéro de STATION PRÉRÉGLEE (1-6) de la station que l'on saouhaite supprimer.

FM

Effectuer une pression courte sur le bouton d'encodeur pour acceder aux options STATIONS PREREGLEES FM (FM1>FM2>FM3). Utiliser cette fonction permet d'avoir des groupes de stations préregliées de tuning séparés parmi lesquels désirir. Utiliser le bouton d'encodeur rotatif pour faire défiler les groupes de TUNER et appuyer brievement pour sélectionner le groupe.

AUTO STORE (SAUVEGARDE AUTOMATIQUE)

Appuyer brievement sur le bouton d'encodeur pour acceder à la fonction SAUVEGARDE AUTOMATIQUE. Il faudra se trouver sous le groupe des STATIONS PRERÉGLÉES que l'on souhaite ajuster en premier (FM1>FM2>FM3). Cette fonction sauvegarde automatiquement les stations préréglées sur l'unité. Cela s'arrête lorsque les stations préréglées 1-6 sont réglées. Sélectionner le prochain groupe de STATIONS PRERÉGLÉES et repeter pour replir le jeu prochain.

LOCAL

Appuyer brièvement sur le bouton d'encodeur pour acceder aux options LOCAL. Une fois sélectionnée, utiliser l'encodeur rotatif pour sélectionner ON ou OFF. L'options LOCAL se règle sur les stations de radio proches avec des signaux suffisamment forts pour une bonne réception. Dans les zones où la réception est médiocre, passer au réglage à distance permet à l'unité de se régler dans des stations plus distances. Le réglage à distance est le réglage d'usine.

PARAMETRES DE BANDE AM

Pour acceder aux PARAMÉTRES DE BANDE AM, appuyer brievement sur le MENU lors de l'utilisation de source AM TUNER. Ceci donna sera accès aux paramètres spécifique au AM TUNER (AM>PRESETS>ADD PRESETS>REMOVE PRESETS>AUTO STORE>LOCAL).

STATIONS PREREGLES

Appuyer brievement sur le bouton d'encodeur pour acceder à la liste des STATIONS PREREGLEES. Utiliser cette fonction pour voir quelles STATIONS PREREGLEES sont sauvegardees sur I'unité.

ADD PRESETS (AJOUTER DES STATIONS PREREGLEES)

Appuyer brievement sur le bouton d'encodeur pour acceder a l'option ADD PRESETS. Il faudra se trouver sur la station et sur le groupe des STATIONS PREREGLEES que I'on souhaite ajouter en premier (AM1>AM2). Utiliser cette fonction pour pouvoir sauvegarder des stations sur I'unité. Une fois selectionnée, utiliser I'encodeur rotatif pour selectionner le numero de STATION PREREGLEE (1-6) sur lequel on souhaite sauvegarder la station.

REMOVE PRESETS (SUPPRIMER DES STATIONS PREREGLEES)

Effectuer une pression courte sur le bouton d'encodeur sur l'options SUPPRIMER DES STATIONS PREREGLEES. Il faudra se trouver sous le groupe des STATIONS PREREGLEES que I'on souhaite ajuster en premier (AM1>AM2). Utiliser cette fonction pour pouvoir supprimer des stations sauvegardées sur l'unité. Une fois sélectionnée, utiliser l'encodeur rotatif pour sélectionner le numéro de STATION PREREGLEE (1-6) de la station que I'on souhaite supprimer.

AM

Appuyer brievement sur le bouton d'encodeur pour acceder aux options

STATIONS PRERÉGLEES FM (AM1>AM2). Utiliser cette fonction permet d'avoir des groupes de stations prérgéées de tuner séparés parmi lesquels désirir. Utiliser le bouton d'encodeur rotatif pour faire défiler les groupes de TUNER et appuyer brievement pour sélectionner le groupe.

AUTO STORE (SAUVEGARDE AUTOMATIQUE)

Appuyer brievement sur le bouton d'encodeur pour acceder à la fonction SAUVEGARDE AUTOMATIQUE. Il faudra se trouver sous le groupe des STATIONS PREREGLEES que I'on souhaite ajuster en premier (AM1>AM2). Cette fonction sauvegarde automatiquement les stations prerégles sur I-unité. Cela s'arrête lorsque les stations prerégles 1-6 sont regles. Sélectionner le prochain groupe de STATIONS PREREGLEES et repeter pour replir le jeu prochain.

LOCAL

Appuyer brievement sur le bouton d'encodeur pour acceder aux options LOCAL. Une fois selectionnee, utiliser l'encodeur rotatif pour sélectionner ON ou OFF. L'option LOCAL se regle sur les stations de radio proches avec des signaux suffisamment forts pour une bonne réception. Dans les zones où la réception est médiocre, passer au réglage à distance permet à l'unité de se régler dans des stations plus distantes. Le réglage à distance est le réglage d'usine.

PARAMETRES DE BANDE WB

Pour acceder aux PARAMETRES DE BANDE WB, appuyer brievement sur le MENU lors de l'utilisation de source WB TUNER. Ceci donnae acces aux parametes spécifiques au WB TUNER (PRESES>ADD PRESETS>REMOVE PRESETS).

STATIONS PREREGLEES

Appuyer brievement sur le bouton d'encodeur pour acceder à la liste des STATIONS PREREGLEES. Utiliser cette fonction pour voir quelles STATIONS PREREGLEES sont sauvegardees sur l'unité.

ADD PRESETS (AJOUTER DES STATIONS PREREGLEES)

Effectuer une pression courte sur le bouton d'encodeur sur l'options AJOUTER DES STATIONS PRERÉGLEES. Il faudra se trouver sur les deux stations que I'on souhaite ajouter en premier. Utiliser cette fonction pour pouvoir sauvegarder des stations sur I-unité. Une fois sélectionnée, utiliser l'encodeur rotatif pour selectionner le nombre de STATION PRERÉGLEE (1-6) sur lequel on souhaite sauvegarder la station.

REMOVE PRESETS (SUPPRIMER DES STATIONS PRERÉGLEES)

Appuyer brievement sur le bouton d'encodeur sur l'option SUPPRIMER DES STATIONS PREREGLEES. Il faudra se trouver sous le groupe des STATIONS PREREGLEES que I'on souhaite ajuster en premier (AM1>AM2).Utiliser cette fonction pour pouvoir supprimer des stations sauvegardees sur I'unité. Une fois selectionnee,utiliser I'encodeur rotatif pour selectionner le numero de STATION PREREGLEE (1-6) de la station que I'on souhaite supprimer.

Fonctionnement USB (iPod)

Une fois le périhérique connecté à l'unité source, cette fonction permet de contrôler la lecture à partir du périhérique directement de l'unité. Sélectionner l'option source USB sur l'unité source.

Pour jouer ou pauser une chanson, appuyer brievement sur le bouton PLAY/PAUSE.

Pour sauter une piste vers l'avant, appuyer brievement sur le bouton FWD. Pour sauter une piste vers l'arriere, appuyer brievement sur le bouton REV. Pour acceder aux parametes spécifiques USB, appuyer brievement sur le bouton MENU pour obtenir la liste des parametes (BROWSER>REPEAT>SHUFFLE). Utiliser l'encodeur pour selectionner l'options à modifier.

BROWSER (NAVIGATEUR)

Appuyer brievement sur le bouton d'encodeur pour acceder aux options NAVIGATEUR (PLAYLISTS>ARTISTS>ALBUMS>GENRES>SONGS>COM POSERS>AUDIOBOOKS>PODCASTS).Utiliser cette fonction permet de searcher les pistes ou chansons par differents types de catégories.

REPEAT (REPETITION)

Appuyer brievement sur le bouton d'encodeur pour acceder aux options de la fonction REPETITION (OFF>ONE>ALL).

SHUFFLE

Appuyer brievement sur le bouton d'encodeur pour acceder aux options de la fonction SHUFFLE (OFF>ALL). Cette fonction permet de reglier les

préférences de lecture aléatoire de pistes ou de chansons.

REMARQUE: Lors de l'utilisation d'un cable d'extension USB, il doit s'agir d'un cable d'extension Rockford Fosgate. La distance maximale pour le cable est de 10 mètres (33 pieds).

Fonctionnement AUX

Une fois le périphérique branché dans l'unité source, cette fonction permet de jourer de musique à partir du périphérique. Sélectionner l'options source AUX sur l'unité source et utiliser le périphérique branché pour contrôler la sélection de chansons/pistes, PLAY/PAUSE et sauter la piste FWD/REV.

Fonctionnement Bluetooth®

Une fois le périhérique apparaïe à l'unité source, cette fonction permet de contrôler la lecture à partir du périhérique directement de l'unité. Sélectionner l'option source BLUETOOTH sur l'unité source.

Pour jouer ou pauser une chanson, appuyer brievement sur le bouton PLAY/PAUSE.

Pour sauter une piste vers l'avant, appuyer brievement sur le bouton FWD. Pour sauter une piste vers l'arrière, appuyer brievement sur le bouton REV.

Pour acceder aux paramétres spécifiquees BLUETOOTH, appuyer brievement sur le bouton MENU pour Obtir la liste des paramétres (BROWSER>REPEAT>SHUFFLE). Utiliser l'encodeur pour selectionner l'options à modifier.

BROWSER (NAVIGATEUR)

Appuyer brievement sur le bouton d'encodeur pour acceder aux options NAVIGATEUR (PLAYLISTS>ARTISTS>ALBUMS>GENRES>SONGS>COM POSERS>AUDIOBOOKS>PODCASTS).Utiliser cette fonction permit de searcher les pistes ou chansons par differents types de catégories.

REPEAT (REPÉTITION)

Appuyer brièvement sur le bouton d'encodeur pour acceder aux options de la fonction RÉPÉTITION (OFF>ONE>ALL). Cette fonction permet de régler la préférence sur le nombre de fois qu'une piste ou qu'une chanson sera répétée.

SHUFFLE

Appuyer brievement sur le bouton d'encodeur pour acceder aux options de la fonction SHUFFLE (OFF>ALL). Cette fonction permet de regler les différences de lecture aléatoire de pistes ou de chansons.

Pandora®

Cette fonction permet de contrôler l'application Pandora® à partir de l'unité source directement (les utilisateurs Android devront utiliser Bluetooth uniquement, les utilisateurs iOS peuvent utiliser à la fois USB et Bluetooth). Il faudra lancer l'application Pandora® sur le périphérique en premier, sélectionner alors l'options source Pandora® sur l'unité source. Pour utiliser la fonction « Thumbs Up», appuyer longuetement sur le bouton SUB+. Pour utiliser la fonction « Thumbs down», appuyer longuetement sur le bouton SUB-.

Pour jouer ou pauser une chanson, appuyer brievement sur le bouton PLAY/PAUSE.

Pour sauter une piste vers l'avant, appuyer brievement sur le bouton FWD. Pour acceder aux parametes spécifiques Pandora®, appuyer brievement sur le bouton MENU pour Obtir la liste des parametes (STATION>BOOKMARKS>STATIONS MANAGE). Utiliser l'encodeur pour selectionner l'option à modifier.

STATIONS

Pour ajuster, appuyer brievement sur le bouton d'encodeur pour acceder. Faire tourner le bouton d'encodeur pour selectionner les options (SHUFFLE>SORT DATE/A-Z>STATIONS). Sélectionner l'options SHUFFLE pour melanger les stations et selectionner la fonction SORT/TRIER va trier les stations par date ajoutée ou par ordre alphabétique. Il est également possible de selectionner les stations sauvégardées directement de cette liste.

SIGNETS

Pour METTRE EN SIGNET un artiste ou une piste qui joue, appuyer brievement sur le bouton d'encodeur pour afficher les options BOOKMARK/SIGNETS (ARTIST>TRACK). Sélectionner l'options que l'on souhaite utiliser pour la mise en signet.

STATIONS MANAGE (GESTION DES STATIONS)

Pour creer des stations, appuyer brievement sur le bouton d'encodeur

pour afficher les options STATION MANAGE (CREATE FROM ARTIST> CREATE FROM TRACK> CREATE FROM GENRE>DELETE). Sélectionner l'OPTION CREATE FROM ARTIST (CREER À PARTIR DE L'ARTiste) pour pouvoir creer une station à partir de l'artiste que l'on écoute actuellément. L'option CREATE FROM TRACK (CREER À PARTIR DE LA PISTE) fonctionne de la même façon en créé une station à partir de la piste actuelle jouée. Si on cree une station en selectionnant CREATE FROM GENRE (CREER À PARTIR DU GENRE), ceci donna le choix de genres de musique à selectionner pour creer une station. Sélectionner DELETE (SUPPRIMER) pour supprimer la station qui joueMAINANT.

Pandora, le logo Pandora et l'habillage Pandora sont des marques de commerce ou des marques de commerce déposées de Pandora Media, Inc. Utilisés avec permission. Pandora n'est disponible que dans certains pays. Prière de consulter http://www.pandora.com/legal pour de plus amples informations.

SiriusXM

Seule la radio SiriusXM® vous offre plus que ce que vous aimez écouter, le tout en un seul endroit. Obtenez plus de 140 canaux, notamment de la musique sans publicité plus ce qu'il y a de besoin pour ce qui est des sports, actualités, émissions-debats, comédie et loisirs. Bienvenue au monde de la radio satellite. Un SiriusXM Connect Tuner et un abonnement sont requis. Pour de plus amples renseignements, consultez www.siriusxm.com

ACTIVATION DE VOTRE ABONNEMENT SiriusXM

Après l'installation du SiriusXM Connect Tuner et de l'antenne, activer l'unité source et Sélectionner le mode SiriusXM. On doit pouvoir écouter la chaine SiriusXM Preview sur la Chaine 1. Si on ne peut pas écouter les châines Preview, consulter les instructions d'installation pour s'assurer que le SiriusXM Connect tuner est correctement installé.

Une fois que I'on peut écouter la chaine Preview, régler sur la Chaine 0 pour trouver l'ID Radio sur le tuner. En outre, l'ID Radio se situe sur le bas du SiriusXM Connect Tuner et de son emballage. On aura besoin de ce numéro pour activer l'abonnement. Noter le numéro pour référence. Note : l'ID SiriusXM Radio n'inclut pas les lettres I, O, S ni F.

Aux États-Unis, on peut activer en ligne ou en appelant le service après-venture SiriusXM Listener :

• Consultant www.siriusxm.com/activate maintenant
  Appeler le SiriusXM Listener Care en composant le 1-866-635-2349

Pour les abonnements canadiens, contacter :

• Consultant www.siriusxm.ca/activatem
• Appeler le SiriusXM Listener Care en composant le 1-877-438-9677 Dans le cadre du processus d'activation, les satellites SiriusXM enverront un message d'activation au tuner. Lorsque la radio detecte que le tuner a reçu le message d'activation, la radio affichera : « Subscription Updated/ Abonnement mis à jour » Une fois abonné, on peut régler sur les chaînes du plan d'abonnement. Noter que le processus d'activation prend généralement de 10 à 15 minutes, mais peut prendre jusqu'à une heures. Il faudra que la radio soit alimentée et receive le signal SiriusXM pour recevoir le message d'activation.

PARAMETRES

Pour acceder aux PARAMÉTRES SiriusXM, appuyer brievement sur le MENU lors de l'utilisation de source SiriusXM. Ceci donna raccès aux paramétres spécifique à SiriusXM (SXM>PRESES>ADD PRESETS>REMOVE PRESETS>CHANNELS>CATEGORIES).

BANDES PREREGLEES DE SiriusXM (SXM)

Appuyer brievement sur le bouton d'encodeur pour acceder aux options STATIONS PREREGLEES SiriusXM (SXM1>SXM2>SXM3). Utiliser cette fonction permet d'avoir des groupes de stations preréglées de satellites séparés parmi lesquels désirir. Utiliser les boutons FWD et REV pour faire défilier les groupes de TUNERS.

STATIONS PREREGLEES

Appuyer brievement sur le bouton d'encodeur pour acceder à la liste des STATIONS PREREGLEES. Utiliser cette fonction pour voir quelles STATIONS PREREGLEES sont sauvegardées sur l'unité.

ADD PRESETS (AJOUTER DES STATIONS PRÉRÉGLEES)

Appuyer brievement sur le bouton d'encodeur pour acceder à l'options ADD PRESETS. Il faudra se trouver sur la station et sur le groupe

des STATIONS PREREGLEES que l'on saouhaite ajouter en premier (SXM1>SXM2>SXM3). Utiliser cette fonction pour pouvoir sauvegarder des stations sur l'unité. Une fois seLECTIONnée, utiliser l'encodeur rotatif pour selectionner le nombre de STATION PREREGLEE (1-6) sur lequel on souhaite sauvegarder la station.

REMOVE PRESETS (SUPPRIMER DES STATIONS PRERÉGLEES)

Appuyer brievement sur le bouton d'encodeur sur l'options SUPPRIMER DES STATIONS PREREGLÉES. Il faudra se trouver sous le groupe des STATIONS PREREGLÉES que I'on souhaite ajuster en premier (SXM1>SXM2>SXM3). Utiliser cette fonction pour pouvoir supprimer des stations sauvégardées sur I'unité. Une fois sélectionnée, utiliser l'encodeur rotatif pour selectionner le nombre de STATION PREREGLEE (1-6) de la station que I'on souhaite supprimer.

CHAINE

Appuyer brievement sur le bouton d'encodeur sur l'options CHAINE pour selectionner cette fonction. Cette fonction affiche une liste complète de chaînes.

CATEGORIE

Appuyer brièvement sur le bouton d'encodeur sur l'options CATEGORIE pour sélectionner cette fonction. Cette fonction permet de chercher les chaînes en fonction de leur type de CATEGORIE.

SYNTONISATION DIRECTE

Appuyer brievement sur le bouton d'encodeur sur l'option SYNTONISATION DIRECTE pour selectionner cette fonction. Cette fonction permet de syntoniser directement une chaine si on connait déjà le numero de la chaine. Faire tourner l'encodeur jusqu'à obtention du numero souhaite et appuyer pour saisir la selection. Repeter jusqu'à obtention du numero complet.

CONTROLE PARENTAL

Appuyer brievement sur le bouton d'encodeur sur l'option PARENTAL CONTROL (CONTROLE PARENTAL) pour selectionner cette fonction. Cette fonction permet de facilement bloquer et débloquer les chaînes dont le contenu est classé pour femmes. Pour activer cette fonction, appuyer brievement sur l'encodeur sur CONTROLE PARENTAL pour la sélectionner. Il faudra saisir un code pour l'activer. Saisir le code « 1111 ». Une fois le code saisi correctement, on aura accès aux fonctions du CONTROLE PARENTAL (LOCK CHANNELS>CHANGE MY CODE). Utiliser le bouton d'encodeur pour faire défiler les options et appuyer brievement pour selectionner.

LOCK CHANNELS (BLOQUER LES CHÂINES)

Appuyer brièvement sur le bouton d'encodeur sur l'options LOCK CHANNELS (BLOQUER LES CHAINS) pour sélectionner cette fonction. Cette fonction permet de bloquer certaines chênes à l'écoute. Avant de pouvoir écouter des chênes bloquées, il faudra saisir le code correct. Utiliser l'encodeur rotatif pour saisser le code.

CHANGE MY CODE (CHANGER MON CODE)

Appuyer brievement sur le bouton d'encodeur sur l'options CHANGE MY CODE (CHANGER MON CODE) pour réinitialiser le code d'accès de CONTROLLE PARENTAL. Utiliser l'encodeur rotatif pour saisir le code.

FONCTIONNEMENT DE L'APPAREIL PHOTO

Cette fonction vous permet de connecter uneamera externe et de la visualiser via le PMX-3. Un déclencheur inversé est fourni pour activer laamera lorsque vous mettez le vehicule en marche arrêté ou vous pouvez selectionner laamera à partir du menu source.

Symptôme/Avertissement Diagnostic Solution

De base
L'unité source ne se met pas en marche.	Fusible grillé	Vérifier le fusible de l'unité, remplaçer avec le calibre approprié.
	L'allumage du vehicule est désactivé	Si connectée selon les instructions, l'unité ne fonctionnera pas avec l'allumage désactivé.
	La tension appliqué sur le fil rouge n'est pas entre 10,5 et 16 volts ou absence de toute tension	Vérifier la batterie, les connexions et les fusibles, et réparer ou remplacer selon les besoins. Si la tension est supérieure à +16 volts, faire inspector le système électrique par un centre de service homologué.
	L'unité n'est pas correctement mise à la masse.	Vérifier le câblage et réparer selon les besoins.
Tuner de radio
Le tuner ne syntonise aucune station	Aucune antennae, ou connexion déconnectée ou ouverte dans le cable	Vérifier toutes les connexions et réparer selon les besoins.
Impossible de régler des stations en mode recherche	On se trouve dans une zone à signal faible	S'assurer que le mode LOC du tuner est désactivé.
Péripériques USB
Le péripérique USB ne peut pas être inséré	Le péripérique USB a été inséré dans le mauvais sens	Inverser le sens de connexion du péripérique USB, essayer de le réinsérer.
	Le connecteur du péripérique USB est cassé.	Le replacer par un nouveau péripérique USB.
Le péripérique USB n'est pas reconnu.	Le péripérique USB est endommagé. Déconnecter le péripérique USB et reconnecter. Si le péripérique n'est toujours pas reconnu, tenter de le replacer par un péripérique USB différent. USB ne fonctionne pas avec les péripériques Android.
	Les connecteurs sont desserrés
Aucun son entendu avec l'affichage « Aucun fichier »	Aucun fichier MP3/WMA sauvegardé sur le péripérique USB	Sauvegarder ces fichiers correctement sur le péripérique USB. USB ne fonctionne par avec les péripériques Android.
Sautes de son ou son bruyant	Les fichiers MP3/WMA ne sont pas créés correctement	Utiliser les fichiers MP3/WMA qui sont correctement encodés.
AUX
MP3 ne joue pas	Une erreur d'écriture s'est produit. Le format MP3 n'est pas compatible.	S'assurer que MP3 a été écrit dans un format pris en charge
SiriusXM
Vérifier l'antenne	La radio a déetecté une défaillance avec l'antenne SiriusXM. Le cable de l'antenne peut être soit déconnecté soit endommagé.	Vérifier que le cable de l'antenne est connecté au SiriusXM Connect Tuner Inspector le cable d'antenne pour tout dommage ou toute pliure évntuels. Remplacer l'antenne si le cable est endomagé. Les produits SiriusXM sont disponibles auprès de tout détaillant audio automobile local ou en ligne à www.shop.siriusxm.com
Vérifier le tuner	La radio a du mal à communier avec le SiriusXM Connect Tuner. Le tuner peut être soit déconnecté soit endommagé.	Vérifier que le cable du SiriusXM Connect Tuner est bien connecté à la radio
Pas de signal	Le SiriusXM Connect Tuner a du mal à receivevoir le signal du satellite SiriusXM.	Vérifier que le vehicule est à l'extérieur, avec une « vue libre » vers le ciel. Vérifier que l'antenne à montage magnétique SiriusXM est montée à l'extérieur du vehicule, sur une surface en métal. Écarter l'antenne SiriusXM de toute obstruction. Inspector le cable d'antenne pour tout dommage ou toute pliure évntuels. Consulter le manuel d'installation du SiriusXM Connect Tuner pour de plus amples informations sur l'installation de l'antenne. Remplacer l'antenne si le cable est endommagé. Les produits SiriusXM sont disponibles auprès de tout détaillant audio automobile local ou en ligne à www.shop.siriusxm.com
Abonnement mis à jour	La radio a déetecté un changement dans le statut d'abonnement à SiriusXM. Appuyer sur le bouton d'encodeur pour effacer le message.	Aux États-Unis, visitez www.siriusxm.com ou composez le 1-866-635-2349 si vous ave des questions sur leur forfait d'abonnement ou si vous souhaitez vous abonnner à ce canal. Au Canada, visitez le site www.siriusxm.ca ou composez le 1-877-438-9677..
Chaîne non disponible	La chaîne demandée n'est pas une chaîne SiriusXM valide ou bien la chaîne que l'on écoulait n'est plus disponible. Ce message peut également s'afficher brièvement lors de la connexion initiale à un nouveau SiriusXM Connect Tuner.	Consulter www.siriusxm.com pour de plus amples informations sur la liste des chaînes SiriusXM.
Chaîne à laquelle on n'est pas abonné	La chaîne demandée n'est pas une chaîne incluse dans le forfait d'abonnement SiriusXM ou bien la chaîne que l'onécoutait n'est plus	Aux États-Unis, visitez www.siriusxm.com ou composez le 1-866-635-2349 si vous ave des questions sur leur forfait d'abonnement ou si vous souhaitez vous abonnner à ce canal. Au Canada, visitez le site www.siriusxm.ca ou composez le 1-877-438-9677.
Chaîne bloquée	La chaîne demandée est bloquée par la fonction Contrôle parental.	Voir page 10 pour de plus amples informations sur la fonction Contrôle parental et la façon d'acceder aux chaînes bloquées.

Characteristicadesinheiro(Fig.1)

Codificador giratorio
