| Caractéristiques techniques | Caisson de basses FOCAL Flax Evo P 20 FSE, haut-parleur de 20 cm, puissance RMS de 300 W, réponse en fréquence de 30 Hz à 150 Hz, impédance de 4 ohms. |
|---|---|
| Utilisation | Conçu pour une utilisation dans des systèmes audio domestiques ou professionnels, idéal pour enrichir les basses dans les configurations stéréo ou home cinéma. |
| Maintenance et réparation | Vérifier régulièrement les connexions et l'état du câble d'alimentation. En cas de problème, consulter un professionnel pour les réparations internes. |
| Sécurité | Utiliser uniquement avec des amplificateurs compatibles. Éviter l'exposition à l'humidité et à la chaleur excessive pour prévenir les dommages. |
| Informations générales | Produit fabriqué en France, garantie de 2 ans, poids de 15 kg, dimensions compactes pour une intégration facile dans divers espaces. |
FOIRE AUX QUESTIONS - Flax Evo P 20 FSE FOCAL
Questions des utilisateurs sur Flax Evo P 20 FSE FOCAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice Flax Evo P 20 FSE - FOCAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Flax Evo P 20 FSE de la marque FOCAL.
MODE D'EMPLOI Flax Evo P 20 FSE FOCAL
Manuel d'utilisation / User manual


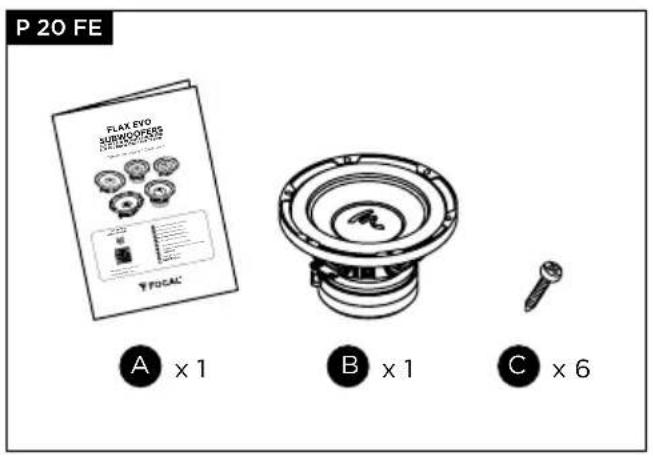

P 20 FE FLAX EVO TURBOODENS (1) 1000000000000000000000000000000000000000000000000000000000000000000000000000000000 A x 1 B x 1 C x 6
Manuel d'utilisation / User manual
Manuel d'utilisation / User manual
P 20 FE | P 25 FE
| Subwoofer 200 mm 250 mm | ||
| Moteur 120 x 32 mm 145 x 40 mm | ||
| Membrane Flax® Flax® | ||
| Suspension Caoutchouc Caoutchouc | ||
| Puissance max. 500 W 600 W | ||
| Puissance nom. 250 W RMS 300 W RMS | ||
| Sensibilité (2,83 V/1 m) 82,5 dB 85 dB | ||
| Impédance | 4 Ω | 4 Ω |
P 20 FE P 25 FE
| Subwoofer 8" (200mm) | 10" (250mm) | |
| Magnet | 4^3/4 × 1^1/4" (120x32mm) | 5^11/16 × 1^9/16" (145x40mm) |
| Cone | Flax® | Flax® |
| Surround | Rubber | Rubber |
| Max. power | 500W | 600W |
| Nom. power | 250W RMS | 300W RMS |
| Sensitivity (2.83V/1m) | 82.5dB | 85dB |
| Impedance | 4Ω | 4Ω |
| P 20 FSE P 25 FSE | ||
| Subwoofer 250 mm 250 mm | ||
| Diamètre bobine 38 mm 38 mm | ||
| Membrane Flax® Flax® | ||
| Suspension Caoutchouc Caoutchouc | ||
| Puissance max. 400 W 560 W | ||
| Puissance nom. 200 W RMS 280 W RMS | ||
| Sensibilité (2,83 V/1 m) 86 dB 87 dB | ||
| Impédance | 4 Ω | 4 Ω |
Caractéristiques / Specifications
P 30 FSE
| Subwoofer 300 mm |
| Moteur Ferrite |
| Membrane Flax® |
| Suspension Caoutchouc |
| Puissance max. 600 W |
| Puissance nom. 300 W RMS |
| Sensibilité (2,83 V/1 m) 89 dB |
P 30 FSE
| Subwoofer 12" (300mm) |
| Magnet Ferrite |
| Cone Flax® |
| Suspension Rubber |
| Max. power 600W |
| Nom. power 300W RMS |
| Sensitivity (2.83V/1m) 89dB |

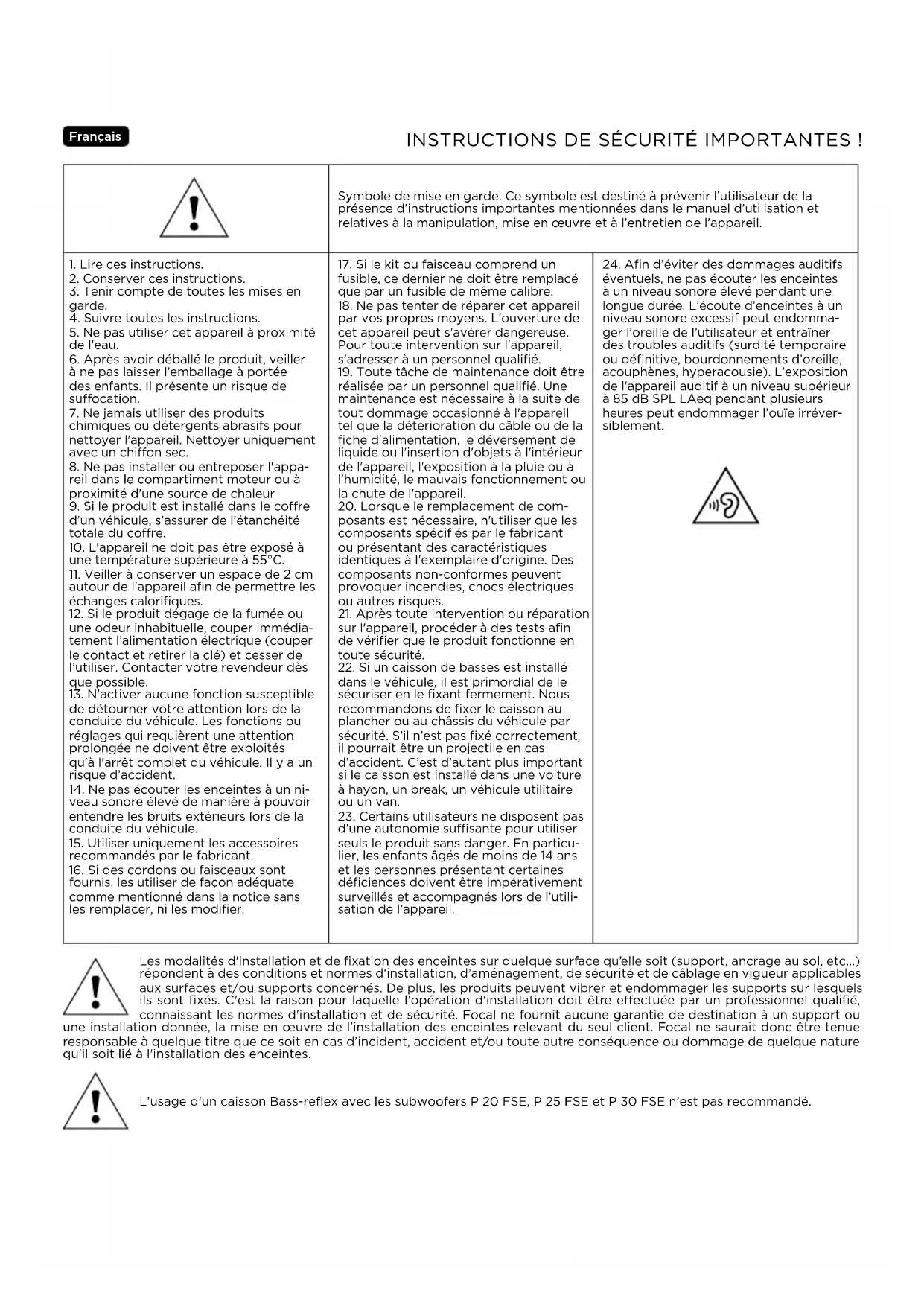

 | Symbole de mise en garde. Ce symbole est destiné à prévenir l'utilisateur de la présence d'instructions importantes mentionnées dans le manuel d'utilisation et relatives à la manipulation, mise en œuvre et à l'entretien de l'appareil. | |
| 1. Lire ces instructions.2. Conserver ces instructions.3. Tenir compte de toutes les mises en garde.4. Suivre toutes les instructions.5. Ne pas utiliser cet appareil à proximité de l'eau.6. Après avoir déballé le produit, veiller à ne pas laisser l'emballage à portée des enfants. Il présente un risque de suffocation.7. Ne jamais utiliser des produits chimiques ou détergents abrasifs pour nettoyer l'appareil. Nettoyer uniquement avec un chiffon sec.8. Ne pas installer ou entreposer l'appareil dans le compartiment moteur ou à proximité d'une source de chaleur9. Si le produit est installé dans le coffre d'un véhicule, s'assurer de l'étanchéité totale du coffre.10. L'appareil ne doit pas être exposé à une température supérieure à 55°C.11. Veiller à conserver un espace de 2 cm autour de l'appareil afin de permettre les échanges calorifiques.12. Si le produit dégage de la fumée ou une odeur inhabituelle, couper immédia-tement l'alimentation électrique (couper le contact et retirer la clé) et cesser de l'utiliser. Contacter votre revendeur dès que possible.13. N'activer aucune fonction susceptible de détourner votre attention lors de la conduite du véhicule. Les fonctions ou réglages qui requièrent une attention prolongée ne doivent être exploités qu'à l'arrêt complet du véhicule. Il y a un risque d'accident.14. Ne pas écouter les enceintes à un niveau sonore élevé de manière à pouvoir entendre les bruits extérieurs lors de la conduite du véhicule.15. Utiliser uniquement les accessoires recommandés par le fabricant.16. Si des cordons ou faisceaux sont fournis, les utiliser de façon adéquate comme mentionné dans la notice sans les remplacer, ni les modifier. | 17. Si le kit ou faisceau comprend un fusible, ce dernier ne doit être remplacé que par un fusible de même calibre.18. Ne pas tenter de réparer cet appareil par vos propres moyens. L'ouverture de cet appareil peut s'avérer dangereuse. Pour toute intervention sur l'appareil, s'adresser à un personnel qualifié.19. Toute tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'appareil tel que la déterioration du câble ou de la fiche d'alimentation, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'appareil, l'exposition à la pluie ou à l'humidité, le mauvais fonctionnement ou la chute de l'appareil.20. Lorsque le remplacement de composants est nécessaire, n'utiliser que les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à l'exemplaire d'origine. Des composants non-conformes peuvent provoquer incendies, chocs électriques ou autres risques.21. Après toute intervention ou réparation sur l'appareil, procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.22. Si un caisson de basses est installé dans le véhicule, il est primordial de le sécuriser en le fixant fermement. Nous recommandons de fixer le caisson au plancher ou au châssis du véhicule par sécurité. S'il n'est pas fixé correctement, il pourrait être un projectile en cas d'accident. C'est d'autant plus important si le caisson est installé dans une voiture à hayon, un break, un véhicule utilitaire ou un van.23. Certains utilisateurs ne disposent pas d'une autonomie suffisante pour utiliser seuls le produit sans danger. En particulier, les enfants âgés de moins de 14 ans et les personnes présentant certaines déficiencies doivent être impérativement surveillés et accompagnés lors de l'utilisation de l'appareil. | 24. Afin d'éviter des dommages auditifs éventuels, ne pas écouter les enceintes à un niveau sonore élevé pendant une longue durée. L'écoute d'enceintes à un niveau sonore excessif peut endommager l'oreille de l'utilisateur et entraîner des troubles auditifs (surdité temporaire ou définitive, bourdonnements d'oreille, acouphènes, hyperacousie). L'exposition de l'appareil auditif à un niveau supérieur à 85 dB SPL LAeq pendant plusieurs heures peut endommager l'ouïe irréversiblement. |
Les modalités d'installation et de fixation des enceintes sur quelque surface qu'elle soit (support, ancrage au sol, etc...) répondent à des conditions et normes d'installation, d'aménagement, de sécurité et de câblage en vigueur applicables aux surfaces et/ou supports concernés. De plus, les produits peuvent vibrer et endommager les supports sur lesquels ils sont fixés. C'est la raison pour laquelle l'opération d'installation doit être effectuée par un professionnel qualifié, connaissant les normes d'installation et de sécurité. Focal ne fournit aucune garantie de destination à un support ou
une installation donnée, la mise en œuvre de l'installation des enceintes relevant du seul client. Focal ne saurait donc être tenue responsable à quelque titre que ce soit en cas d'incident, accident et/ou toute autre conséquence ou dommage de quelque nature qu'il soit lié à l'installation des enceintes.
L'usage d'un caisson Bass-reflex avec les subwoofers P 20 FSE, P 25 FSE et P 30 FSE n'est pas recommandé.
Pour faciliter la garantie Focal-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie
Vous venez d'acquérir un produit Focal et nous vous en remercions. Bienvenue dans notre univers, celui de la Haute-Fidélité. Nous vous remercions d'avoir choisi notre produit et de partager avec nous notre passion du son, de la musique. Ces haut-parleurs de haute technicité intègrent les perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité. Afin de tirer le meilleur de votre système et d'exploiter toutes leurs performances, nous vous conseillons de lire ce livret, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème dû au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie. Pour un résultat optimal, nous vous recommandons de faire effectuer l'installation par un professionnel.

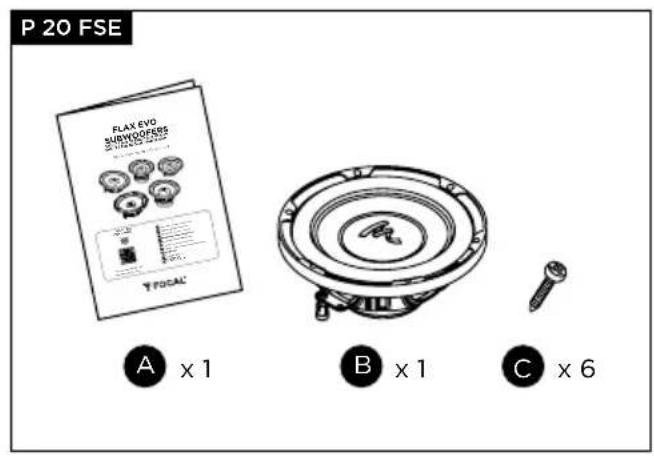

Contenu de l'emballage (page 3)
Avant tout, vérifiez l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur l'emballage) puis procédez aux découpes. Dans le cas d'un montage en emplacement d'origine, vérifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.
- Tenir les haut-parleurs à l'écart des copeaux métalliques et des poussières.
- Procéder à un nettoyage soigneux avant de monter les haut-parleurs.
Les performances des subwoofers P 20 FE, P 25 FE, P 20 FSE, P 25 FSE et P 30 FSE permettent d'atteindre des niveaux sonores élevés.
Nous vous rappelons que l'écoute prolongée de musique au-delà de 85 dB SPL peut détériorer durablement vos capacités auditives. Il est donc conseillé de régler le niveau de votre équipement en conséquence.
Câblage avant l'installation

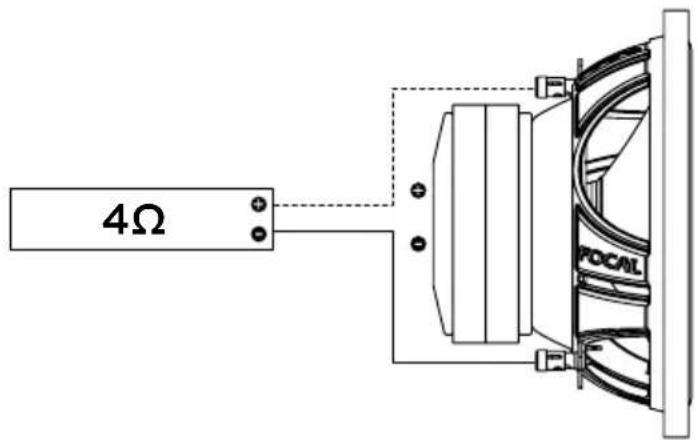

Vous ne pourrez envisager le montage de votre subwoofer qu'après branchement à l'aide des emplacements dédiés se trouvant sur le produit (fig. 1).
Installation

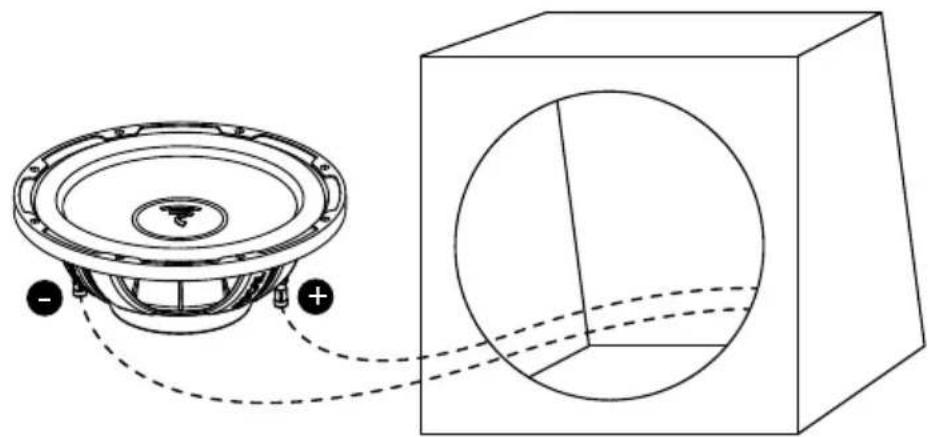

Veillez à utiliser les vis fournis pour la fixation du subwoofer afin de ne pas endommager votre caisson voire les garnitures de votre véhicule ou d'autres de ses composants (fig. 2).
Positionnement des produits
Les haut-parleurs de la gamme ont été étudiées pour restituer le plus fidèlement possible les graves de vos musiques. Il convient néanmoins d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste. Veillez à ce que le woofer soit placé dans un caisson adapté (fig. 7, 8, 9). Assurez-vous qu'aucun objet ne traverse la grille de protection, cela pourrait endommager votre subwoofer Flax Evo.
PRÉCAUTIONS PARTICULIÈRES
Entretien
L'entretien des haut-parleurs Flax Evo se limite à un dépoussiérage à l'aide d'un chiffon sec. Si la grille de protection est tâchée, nous vous recommandons simplement l'utilisation d'un chiffon humide. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface des haut-parleurs.
Période de rodage
Les haut-parleurs utilisés sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos haut-parleurs une vingtaine d'heures à niveau moyen. Une fois les caractéristiques des haut-parleurs totalement stabilisées, vous pourrez profiter intégralement des performances de vos produits de la ligne Flax Evo.
Conditions de garantie
En cas de problème, s'adresser à votre revendeur Focal.
La garantie légale des vices cachés pour la France est de deux ans à compter de la découverte du vice. La garantie légale de conformité pour la France sur tout matériel neuf Focal est de deux ans à partir de la date d'achat. En cas de non-conformité du matériel, celui-ci doit être expédié, dans son emballage d'origine ou dans un emballage équivalent de nature à assurer sa parfaite protection durant le transport, au revendeur qui analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie et que les conditions de déclenchement de la garantie sont réunies, le matériel sera réparé ou remplacé selon les conditions applicables en matière de garantie légale à la date d'achat de l'appareil. Dans le cas contraire, un devis de réparation sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brulées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées ou mises en œuvre localement par le distributeur officiel Focal de chaque pays, conformément aux lois en vigueur sur le territoire concerné.
Élimination correcte de ce produit.
Ce marquage indique qu'au sein de l'UE, ce produit ne doit pas être jeté avec les autres déchets ménagers. Afin d'éviter tout risque pour l'environnement ou la santé humaine, le recycler de manière responsable pour encourager la réutilisation des ressources matérielles. Pour retourner votre appareil usagé, utiliser les systèmes de retour et de collecte disponibles ou contacter le revendeur auprès duquel vous avez acquis le produit. Ils pourront recycler le produit en toute sécurité.
Points de collecte sur www.quefairedemesdechets.fr
