MODE D'EMPLOI XD8008v2 JL Audio

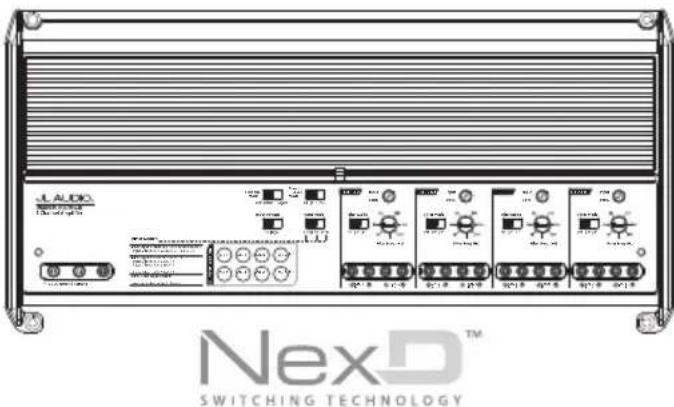

Amplificateur 800 W 8 canaux
Merci d'avoir acheté un amplificateur JL Audio pour le système audio de votre vehicule.
Votre amplificateur a ete concu et fabriqu pour respecter les normes afin de vous garantir des années de prise musical dans voitre vehicule. Pour optimiser les performances, nous vous conseillons fortement de faire installer notre nouvel amplificateur par un revendeur JL Audio agreé. Notre revendeur agreé bénéficiaie de la formation, l'experience et du matériel d'installation adequat pour garantir une utilisation optimale de ce produit. Si vous decidez d'installer vous-même l'amplificateur, veuiliez prendre le temps de dire attentivement ce manuel afin de vous familiariser avec les exigences concernant l'installation et les procedures de configuration.
Si vous avez la moindre question relative aux instructions de ce manuel ou à tout aspect du fonctionnement de votre amplificateur, veuilles contacter votre revendeur JL Audio/agree pour obtenir de l'aide. Si vous avez besoin d'une aide supplémentaire, veuilles contacter le Service d'assistance technique de JL Audio au (954) 443-1100 aux heures de bureau.
PROTEGEZ VOTRE AUDITION!
La fidélité de nos clients est notre gage de satisfaction. C'est pour cette raison que nous vous demandons d'utiliser raisonnablement ce produit de sorte à ne pas endommager votre audition et celle des autres personnes générées dans votre vehicule. Des études ont démontré qu'une exposition continue à des niveaux de pression sonorelevés peut entrainer une perte de l'audition permanente (irréversible).Cet amplificateur et tous les autres amplificateurs puissants sont capables de produit des niveaux de pression sonorextremementlevéslorsquils sont connectés aun systeméde haut-parleurs. Veuillez limitervoire exposition en continu à des niveauxsonorelevés.
Lorsque vous conduisiez, utilisez votre système audio de sorte à pouvoir toujours entendre les bruits nécessaires à une conduite en toute sécurité (avertisseurs sonores, sirènes, etc.).
NUMERO DE SÉRIE
Si vous amplificateur nécessite une réparation ou en cas de vol, vous devrez partager un document où figure le numéro de série du produit. Veuillez prendre le temps de notation ce numéro dans l'espace ci-dessous. Le numéro de série se trouve sur le panneau inférieur de l'amplificateur ainsi que sur l'emballage de l'amplificateur.
Numéro de série :
Cet amplificateur est concu pour fonctionner sur les vehicules équipés de systèmes electriques sous 12 V et dont le pole négatif est relié à la masse. L'utilisation de ce produit dans des vehicules dont le pole positif est relié à la masse et dont la tension n'est pas de 12 V peut endommager le produit et entraîner l'annulation de la garantie.
Ce produit n'est ni certifié ni approuvé pour une utilisation en avion.
Ne tentez pas d'établier un « pont » entre les sorties de cet amplificateur et celles d'un second amplificateur, même s'il s'agit d'un amplificateur identique.
ORGANISEZ VOTRE L'INSTALLATION
Il est important que vous preniez le temps de dire ce manuel et que vous organisez précautionneusement votre installation. Vous trouverez ci-dessous quelques points que vous dévre prendre en considération lorsque vous envisagerez de leur installation.
Considérations relatives à l'efficacité de refroidissement :
La coque externe de votre amplificateur JL Audio est conque pour evacuer la chaleur des circuits. Pour des performances de refroidissement optimes, la coque externe doit etre exposée a un volume d'air aussi important que possible. L'enfermement de l'amplificateur dans une petite piece mal aérée peut entrainer une chaleur excessive et une dégradation des performances. Si un coffret doit etre instalé autour de l'amplificateur, nous conseillons que ce coffret soit ventilé à l'aide d'un ventilateur. Dans des conditions normales, le refroidissement par ventilateur n'est pas nécessaire.
IMPORTANT
Le montage à l'envers de l'amplificateur est vivement déconseilé.
Si vous installez l'amplificateur sous un siege, veilles à ce qu'il y ait un espace d'au moins 2,5 cm au-dessus de la surface extérieure de l'amplificateur afin de permettre un refroidissement approprié.
Considérations relatives à la sécurité :
Votre amplificateur doit etre installedans un environmentnement sec, bien aere et de maniere a ne pas interferer avec l'equipement de sécurité de voitrvhicule (airbags, systèmes de ceintures de sécurité, systèmes de freinage ABS, etc.). Youdevezegually prendre le temps de fixer correctement l'amplificateur de sorte qu'il ne se desserre pas en cas de collision ou de secousse soudaine du vehicule.

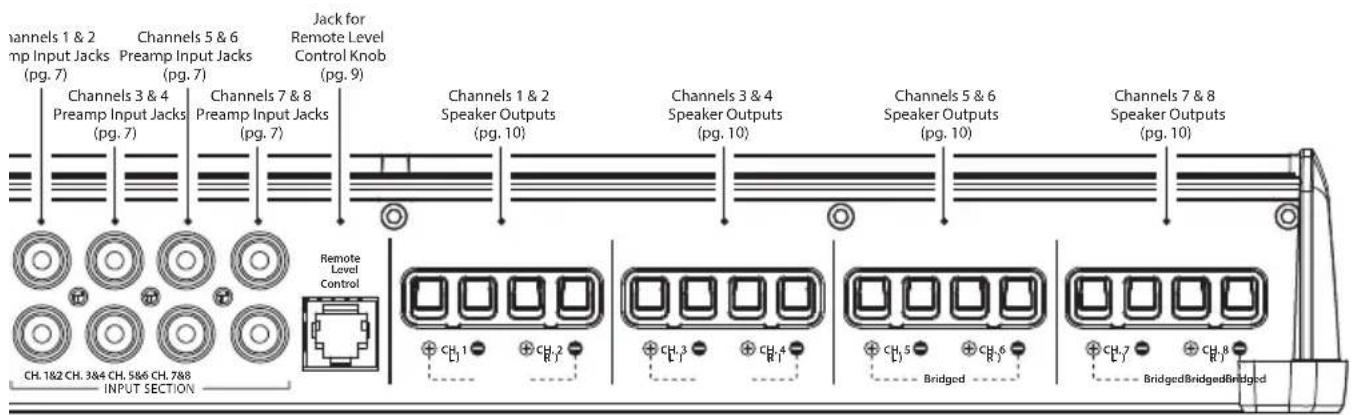

Erreurs à éviter
- Avant de percer des trouss dans votre vehicule, assurez-vous de ne pas percer un réserveir degaz, une conduite de frein, un faisceau de cables ou tout autre système essentiel du vehicule.
- Ne faites pas passer le cablage du système en dehors ou en dessous du vehicule. Il s'agit d'une praticque extrémement dangereuse pouvant sérieusement endommager votre vehicule et entrainer des blessures graves.
- Protégez tous les cables des bords métalliques coupants et de l'usure en les faisant passer, en les fixant ensemble et en utilisant des oeillets et des faisceaux le cas échéant.
- Ne montez pas l'amplificateur dans le compartmentement moteur, sous le vehicule, sur le toit ou dans toute autre zone qui exposerait les circuits de l'amplificateur aux éléments.

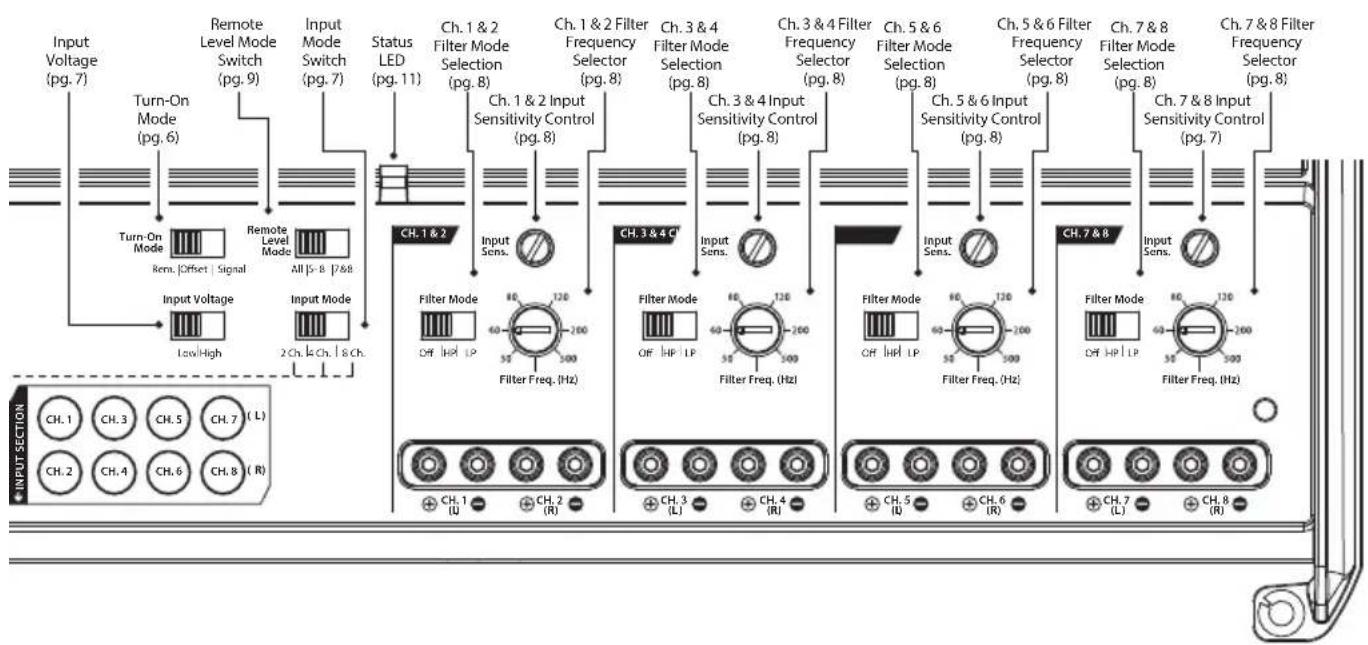

DESCRIPTION DU PRODUIT
L'amplificateur JL Audio XD800/8v2 est un amplificateur large bande à 8 canaux employant l'ultra-rapide technologie de commutation JL Audio NexD pour offrir une fidélité et une efficacité exceptionnelles.
Le XD800/8v2 peut etre utilise avec une grande variete d'unites sources et de configurations système.
SEQUENCE D'INSTALLATION TYPE
Voutrouvrez ci-dessous une sequence d'installation classique d'amplificateur, en utilisant une unité source achetée au détail ou un processeur d'interface provenant d'un équipementier ( comme le CleanSweep CL441dsp). Des étapes supplémentaires et différentes procédures peuvent s'avérer nécessaires dans certaines applications. Si vous avez la moindre question, veuillez contacter votre revendeur JL Audio/agrée pour obtenir de l'aide.
1) Déconnectez la borne négative de la batterie et fixez le cable déconnecté pour éviter toute reconnexion accidentelle lors de l'installation. Cette étape n'est pas facultative.
2) Faites courir un fil électrique de 5,19 mm de diamètre entre l'emplacement de la batterie et l'emplacement d'installation de l'amplificateur, en veillant à ce que son passage n'endommage ou n'interfère pas avec le bon fonctionnement du vehicule. Utilisez un fil d'un diamètre supérieur ou égal à 6,54 mm ainsi qu'un bloc de distribution de l'alimentation si des amplificateurs supplémentaires sont installés avec le XD800/8v2.
3) Connectez le fil électrique à borne positive de la batterie. Equipéz le fil d'un bloc de fusibles approprié (et connecteurs) sur une longueur de fil de 45~cm de la borne positive par rapport à la batterie. Ce fusible est essentiel à la protection du vehicule. N'installé pas le fusible tant que le fil d'alimentation n'a pas été connecté correctement à l'amplificateur.
4) Faites courir les cables de signal et le cable de mise sous tension à distance entre l'unité source et l'emplacement d'installation final de l'amplificateur.
5) Faites passer les cables de haut-parleur entre les systèmes de haut-parleur et l'emplacement de montage de l'amplificateur.
6) Trouvez un contact correct et solide de masse métallique à proximate de l'amplificateur et connectez-y le fil d'alimentation négatif en utilisant le matériel adapté (l'utilisation de la cosse de masse Master XB-Utilisez un fil de 5,19mm 4 AWG), pas plus long que 90~cm (36 pouces) depuis l'amplificateur jusqu'au point de raccordement à la masse. Sur certains vehicules, il peut s'avérer nécessaire demettre a niveau le fil de masse de la batterie.(Reportez-vous a la page 5 pour une remarque importante).MGLU de
7) Fixez solidement l'amplificateur.
8) Connectez les cables electriques positif et négatif à l'amplificateur. Placer un fusible à proximate de l'amplificateur n'est pas nécessaire si le XD800/8v2 est le seul apparéil alimenté à partir d'un fil principal protégé. Si le fil principal protégé alimenté le XD800/8v2 et d'autres amplificateurs ou apparéils, placez un fusible sur chaque amplificateur/ apparéil à moins de 30 cm (12 pouces) de longueur de fil, par l'intémediateur d'un bloc de distribution protégé ou de plusieurs boîtes à fusibles / fusibles intégrés individuels.
9) Connectez le cable de mise sous tension à distance à l'amplificateur.
10) Connectez les cables d'entrée à l'amplificateur.
11) Connectez les cables du haut-parleur à l'amplificateur.
12) Revoyez avec précaution les paramètres de commande de l'amplificateur pour vous assurer qu'ils sont définis conformément aux besoin du système.
13) Installez le fusible du cable d'alimentation (80 A pour un seul XD800/8v2) et reconnectez la borne négative de la batterie. Placez le fusible (80 A) à côte de l'amplificateur (le cas échéant).
14) Allumez l'unité source à un niveau faisible pour effectuer une deuxième vérification de la bonne configuration de l'amplificateur. Ne lancez pas le moteur avant d'avoir vérifié les paramètres de commande.
15) Effectuez les réglages nécessaires aux contrôles de sensibilité d'entrée afin d'obtenir la bonne sortie globale et l'équilibre souhaïte pour le système. Reportez-vous à l'Annexe A (page 14) pour connaître la méthode de réglage recommandée pour la sensibilité d'entrée.
16) Récoltez les fruits de vos efforts en écouteant votre musique préféree.
BRIDES D'ALIMENTATION
Avant d'insteller l'amplificateur, déconnectez le fil négatif (masse) de la batterie du vehicule. Cela permettra d'eviter les dommages accidentels du système et du vehicule et de prévenir toute blessure lors de l'st installation.

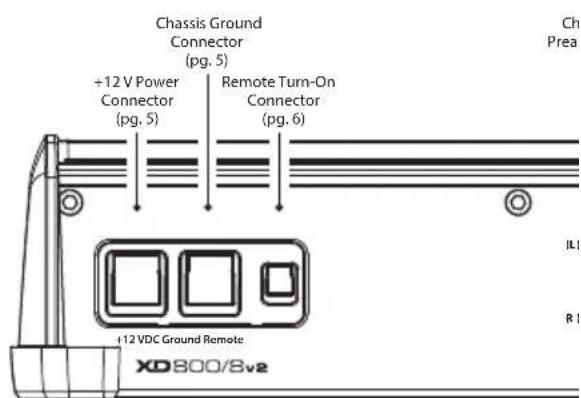

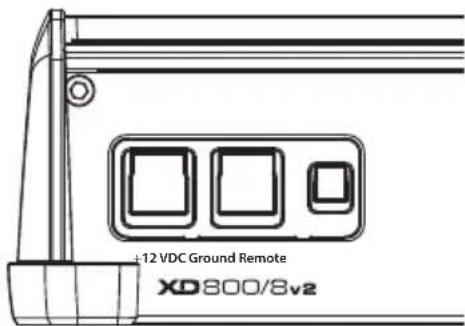

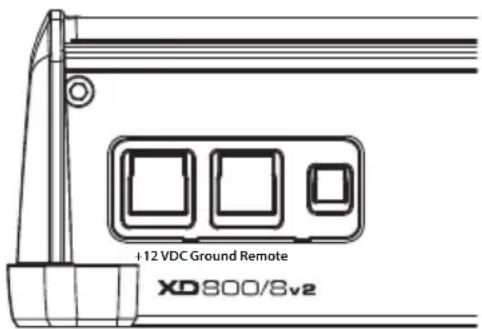

Les connexions « +12 VDC » (+12 VCC) et « Ground » (masse) du XD800/8v2 sont conçues pour un cable d'alimentation d'un diamètre de 5,19 mm (4 AWG). 5,19 mm (4 AWG) est le diamètre de fil requis pour cet amplificateur.
Si vous installez le XD800/8v2 avec d'autres amplificateurs et souhaitez n'utiliser qu'un seul fil d'alimentation principal, utilisez un fil d'alimentation de 6,54 mm (2 AWG) ou 8,25 mm (1/0 AWG) de diamètre (selon la quantité de courant requise par l'ensemble des amplificateurs du système). Ce fil d'alimentation de 6,54 mm (2 AWG) ou 8,25 mm (1/0 AWG) doit Deboucher dans un bloc de distribution protégé par fusible monté aussi pres que possible des amplificateurs [à moins de 30 cm (12 pouces) de longueur de fil]. La sortie protégée du bloc de distribution doit se connecter au XD800/8v2 avec un fil de 5,19 mm (4 AWG). Nous recommendons les blocs de distribution protégés JL Audio ECS (XD-FDBU-2 et XD-FDBU-4)
Pour connecter les fils d'alimentation sur l'amplificateur, enlevez d'abord la vis de pression sur le dessus du bloc de derivation en utilisant la clé hexagonale de 2,5 mm qui est fournie. Dénudez 12 mm (1/2 pouce) de gaine isolante au bout de chaque fil et inséréz le fil nu dans le bloc de derivation en le fixant solidement sans laisser de fil nu exposé. Tout en maintainant fermement le fil en place, serrez fortement la vis de pression en veillant à ne pas marquer la tête de la vis.
La connexion de masse doit se faire à l'aide d'un fil de 5,19mm de diamètre (4 AWG), être aussi courte que possible et relier un élément solide sur la carrosserie métallique du vehicule. La surface de la carrosserie doit être
poncée au niveau du point de contact pour creer une connexion propre métal à métal entre le chassis et l'extrémité du fil de masse. Pour obtenir une bonne mise à la terre, nous recommendons l'utilisation de la cosse de masse Master XB-MGLU de JL Audio ECS. Il est également possible d'utiliser une vis ou un boulon à tole avec une rondelle évientail.
Tous les fils cheminant dans des conduits métalliques ( comme des pare-feux ) doivent être protégés par un passé-fil en caoutchouc de bonne qualité afin de ne pas endommager l'isolement du fil. Si vous ne respectez pas cette consigne, cela peut provoquer un court-circuit dangereux.
!IMPORTANT
De nombreux vehicules utilisent un petit cable (de 2,59 à 4,12 mm de diamètre) pourmettre la batterie à la masse sur le chassis du vehicule et pour connecter la borne positive de l'alternateur à la batterie. Pour éviter toute chute de tension, ces cables doivent être échangés par des cables de 5,19 mm de diamètre lors de l'installation des systèmes d'amplificateur avec un ampérage de fusible principal supérieur à 60 A.
EXIGENCES CONCERNANT LES FUSIBLES
Il est absolument essentiel que le ou les fils d'alimentation principaux vers le ou les amplificateurs du système soient protégés par un fusible situé à moins de 45cm (18 pouces) de la connexion sur la borne positive de la batterie. La valeur du fusible sur chaque fil d'alimentation doit être suffisante pour tous les équipements alimentés par ce fil. Si le XD800/8v2 est le seul apparéil employant ce cable d'alimentation, nous vous recommendons d'utiliser un fusible de 80 A.
Si vous placez un fusible à proximé de la connectique d'alimentation de l'amplificateur (lorsque plusieurs amplificateurs sont utilisés via le cable d'alimentation principal), utilisez un fusible de 80 A.
Nous vous recommendons les fusibles MAXI (gros corps de fuseble en plastique).

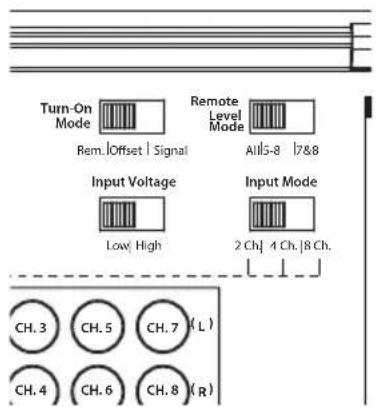

Le XD800/8v2 peut être allumé et être en employant l'une des trois méthodes suivantes, la méthode utilisée dépendant de l'emplacement du sélecteur « Turn-On Mode » (mode de mise sous tension) de l'amplificateur. Veuillez tire ces différentes options et decide laquelle est la plus adaptée à votre système.
1) Fil de mise sous tension à distance +12 V
2) Circuit de mise sous tension détecteur de signal
3) Circuit CC de mise sous tension à détention d'offset
Mise sous tension à distance + 12 V : C'est la méthode conseillée pour la mise sous tension / hors tension de l'amplificateur. L'amplificateur s'allumera lorsque + 12 V seront prêts au niveau de son entree « Remote » (à distance) et s'eteindra lorsque cette entree ne sera plus soumise à cette tension. Ce signal de mise sous tension à distance de + 12 V est en général controlé par le fil de mise sous tension à distance d'une unité source. Le connecteur de mise sous tension « Remote » (à distance) du XD800/8v2 est prévu pour un fil de 1 à 2 mm de diamètre (18 AWG à 12 AWG). Pour connecter le fil de mise sous tension à distance sur l'amplificateur, enlevez d'abord la vis de pression sur le dessus du bloc de dérivation en utilisant la clé hexagonale de 2,5 mm qui est fournie. Denudez 12 mm (1/2 pouce) de gaine sur le fil et insérez le fil nu dans le bloc de dérivation en le fixant solidement sans laisser de fil nu exposé. Tout en maintainant fermement le fil sur la borne, serrez fortement la vis de pression en veillant à ne pas marquer la tete de la vis, puis assurez-vous que le fil est solidement retenu par la vis de pression.
Si une unité source n'a pas une sortie dédiée de mise sous tension à distance, vous pouvez envisager l'une des options suivantes pour la mise sous tension :
Ces méthodes sont utiles lorsqu'un signal conventionnel +12V de mise sous tension à distance n'est pas disponible dans un système. Celles-ci permettent de faire fonctionner l'amplificateur sans avoir a raccorder un fil de mise sous tension sur I'unité source, ce qui peut etre très utile lorsque vous interfacez l'amplificateur avec des systèmes audio provenant d'équipementiers qui n'utilisent pas de fil de mise sous tension conventionnel +12V .
En fonction des caractéristiques du signal audio, l'une ou l'autre des méthodes suivantes peut être la plus appropriée. Nous recommendons d'essayer d'abord la détction d'offset CC, car il faut peu de temps pour que le système se coupe après disparition du signal.
Détction d'offset CC: L'amplificateurs s'allume et s'eteint lorsqu'il détecte la présence d'un très faible signal CC (offset) que l'on retrouve habituèlement sur la sortie audio de la plupart des unités source et des amplificateurs des équipementiers. L'amplificateur s'allume et s'eteint selon la présence ou l'absence de cet offset CC. La sensibilité de ce circuit est adaptée aux signaux de haut niveau (niveau haut-parleurs) et non pas aux signaux de bas niveau (niveau préampli). Le circuit ne contrôle que le signal de l'entrée Channel 1.
Détction du signal: L'amplificateur s'allumera et s'teindra lorsqu'il détectera la presence ou l'absence d'un signal audio large bande au niveau de son entree Channel 1. Si dernier signal n'est détecte après quelques minutes, l'amplificateur s'teindra. La sensibilité de ce circuit est adaptée aux signaux de haut niveau (niveau haut-parleurs) et non pas aux signaux de bas niveau (niveau préampli). Le circuit est régèle pour réagir à des signaux dans les fréquences moyennes. Cela empêche un basculément errone provenant de signaux générés par des haut-parleurs en mouvement et qui sont en parallele avec le signal d'entrée de l'amplificateur.
！IMPORTANT
Dans les applications de détction de signal et de CC, la borne de mise sous tension « Remote » (à distance) de l'amplificateur devient une sortie de mise sous tension à distance. Cela permet au XD800/8v2 demettre en route d'autres amplificateurs du système audio qui ne peuvent pas détector de signal.

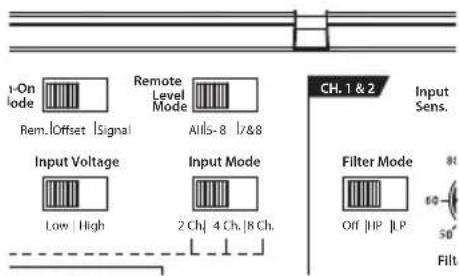

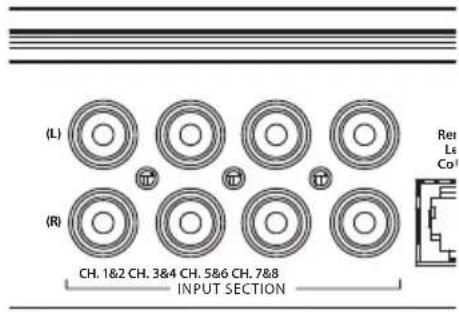

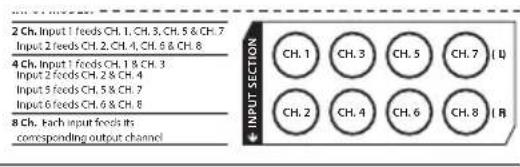

SECTION D'ENTREE

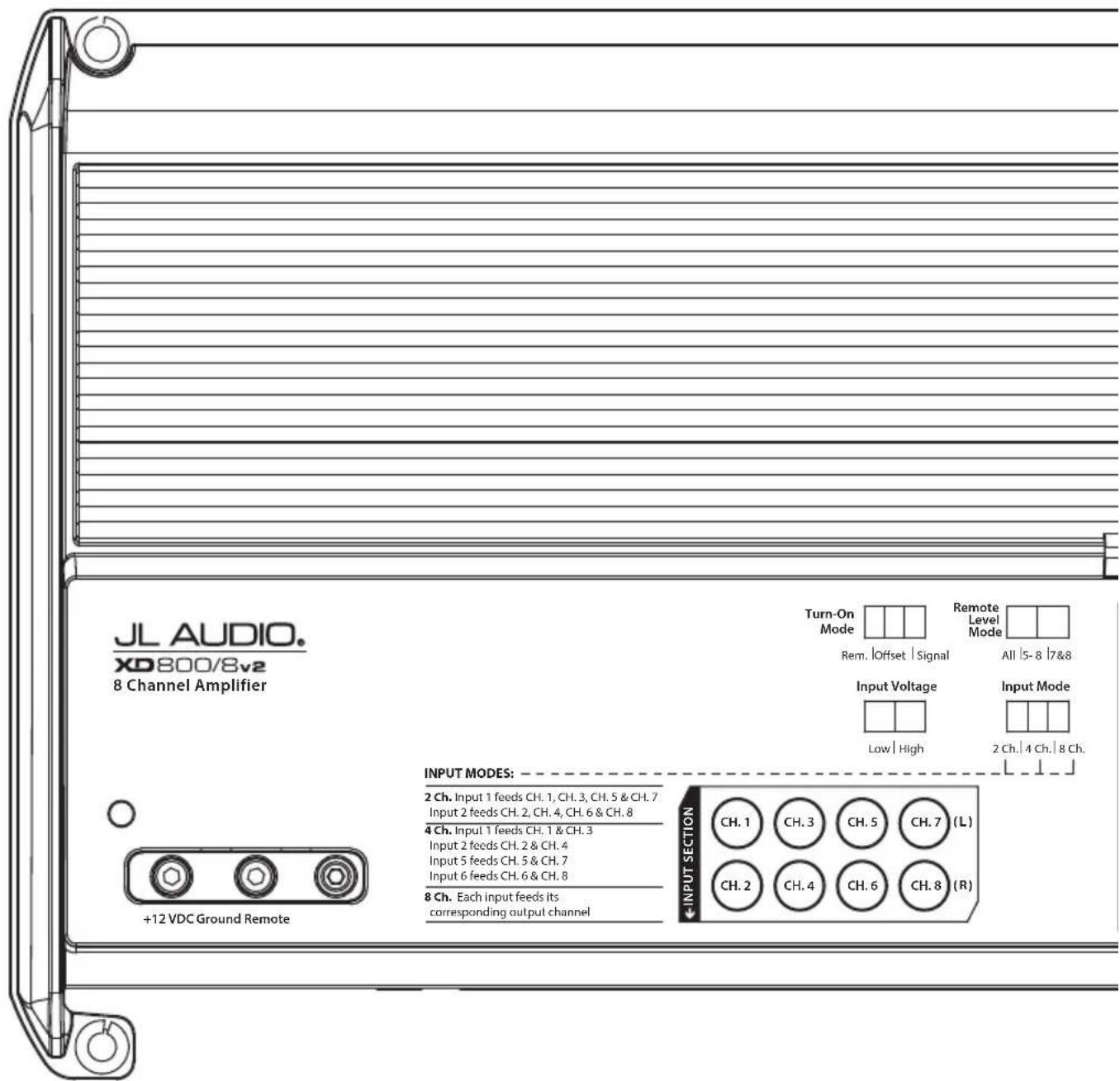

La section d'entrée du XD800/8v2 vous permit d'envoyer des signaux à la section de l'amplificateur en utilisant deux, quatre, six ou huit entrées à différentiel équilibre.
Les entrées se connectent via quatre câbles RCA traditionnels.

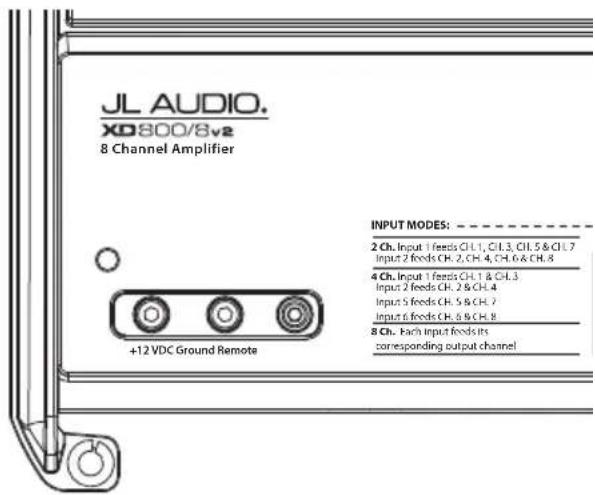

Si vous souhaitez envoyer huit canaux discretés au XD800/8v2, il vous suffit d'utiliser la totalité des huit entrées et de régler le sélecteur « Input Mode » (mode d'entrée) sur « 8 Ch. » (8 canaux).
Si vous souhaitez alimenter la totalité des huit canaux en n'utilisant que quatre canaux d'entrée, reglez le sélectionur « Input Mode » (mode d'entrée) sur « 4 Ch. » (4 canaux) et n'utilisez que les entrées de canaux 1, 2, 5 et 6. Dans ce mode,
l'entrée 1 alimentera les canaux 1 et 3, l'entrée 2 alimentera les canaux 2 et 4, l'entrée 5 alimentera les canaux 5 et 7, et l'entrée 6 alimentera les canaux 6 et 8.
Si vous souhaitez n'utiliser que deux cana d'entrée pour envoyer le signal à la totalité des huit canaux de l'amplificateur, réglez le selecteur « Input Mode » (mode d'entrée) sur « 2 Ch. » (2 canaux) et n'utilisez que les entrées des canaux 1 et 2. Dans ce mode, l'entrée 1 alimenttera la totalité des canaux impairs (1, 3, 5 et 7), et l'entrée 2 alimenttera la totalité des canaux pairs (2, 4, 6 et 8).

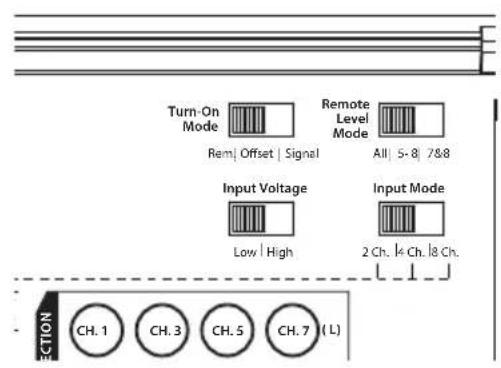

Plage de tension d'entrée :
Plage de tension d'entrée : Une vaste plage de tensions d'entrée de signal peut etre prise en charge par la section d'entrée du XD800/8v2 (200mV - 8V) .Cette vaste plage est subdivisée en deux sous-plages accessibles par le biais du selecteur « Input Voltage » (tension d'entrée) :
« Low » (faible) : pour les signaux de niveau préampli
« High » (élevé) : pour les signaux de niveau haut-parleurs
La position « Low » (faible) du sélecteur « Input Voltage » (tension d'entrée) permet de sélectionner une plage de sensibilités d'entrée s'étendant de 200mV à 2V pour tous les canaux d'entrée. Cela signifie que la molette de contrôle « Input Sens. » (sens. D'entrée) de chaque section de canal fonctionnera sur cette plage de tensions.
Si vous utilisez une unité source secondaire ayant des sorties niveau préampli conventionnelles, cette position est celle que vous serez le plus susceptible d'utiliser.
La position « High » (elevé) du selecteur « Input Voltage » (tension d'entrée) permet de selectionner une plage de sensibilités d'entrée s'étendant de 800mV à 8V pour tous les canaux d'entrée. Cela peut être utile pour certains signaux de niveau préampli avec un haut niveau de sortie, ainsi que pour les sorties de niveau haut-parleurs provenant des unités sources et des petits amplificateurs. Pour utiliser les sources de niveau haut-parleurs, épissez les fils de sortie des haut-parleurs de l'unité source ou du petit amplificateur sur une paire de fils ou de prises RCA, ou utilisez le fil de haut-parleurs JL Audio ECS avec l'adaptateur RCA (XD-CLRAIC2-SW).
Les convertisseurs de sortie de ligne ne sont en général pas nécessaires avec le XD800/8v2. Si vous estimez que le niveau du signal de sortie ne peut pas suffisamment etre réduit lorsqu'un signal direct de niveau haut-parleurs est appliqué à l'amplificateur, et lorsque le selecteur « Input Voltage » (tension d'entrée) est regle sur « High » (eleve),vous pouvez utiliser un « convertisseur de sortie de ligne » ou un diviseur de tension pour réduire le niveau du signal.

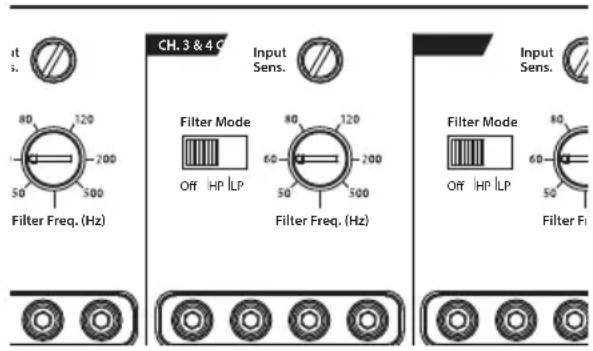

CONTROLES DE SENSIBILITÉ D'ENTRÉE
Les contrôle ou figure « Input Sens. » (sens. d'entrée) et se trouvant au niveau de chacune des sections de canal peuvent être utilisés pour faire correspondre la tension de sortie de l'unité source avec l'étage d'entrée de chacune des paires de canaux de l'amplificateur afin d'obtenir la sortie la plus nette possible. La rotation horsaire de la commande entraînera une augmentation de la sensibilité (plus forte pour une tension d'entrée donnée). La rotation anti-horaire de la commande entraîne une réduction de la sensibilité (plus faisible pour une tension d'entrée donnée).
Pour régler correctement l'amplificateur pour la sortie le plus propre possible, veuillesz vous reporter à l'Annexe A (page 14) de ce manuel. Une fois que vous avez utilisé cette procédure, vous pouvez ensuite réduire l'un des niveaux ou tous les niveaux « Input Sens. » (sens. D'entrée) si vous doivent le faire pour obtenir l'équilibre de système souhaïte.
N'augmentez pas les valeurs « Input Sens. » (sens. D'entrée) pour les canaux d'un amplificateur du système au-delà du niveau maximal établi lors de la procédure décrite à l'annexe A (page 14). Cette manipulation entrainera une distorsion audible et causera d'eventuels dommages aux haut-parleurs.

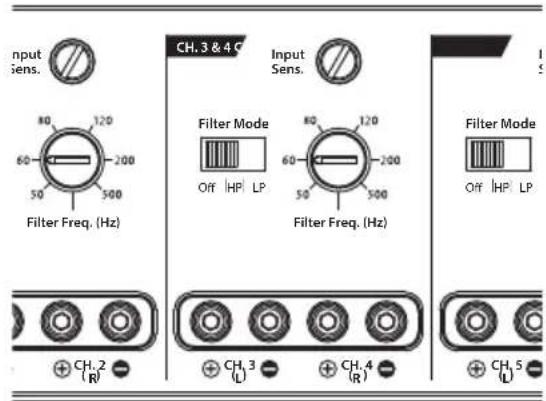

CONTROLES DU FILTR
La plupart des haut-parleurs ne sont pas concus pour reproductive toute la plage de fréquences audibles par l'oreille humaine. C'est pour cette raison que la plupart des systèmes de haut-parleurs comprendment plusieurs haut-parleurs, chacun étant dédié à la reproduction d'une plage de fréquences spécifique. Les filtres sont utilisés pour sélectionner qu'elle plage de fréquences doit être envoyée à chaque section d'un système de haut-parleurs. La répartition des plages de fréquences sur différents haut-parleurs peut être faite avec des filtres passifs (bobines et/ou condensateurs entre les sorties de l'amplificateur et les haut-parleurs), qui sont acceptables et largement utilisés pour le filtrage entre les haut-parleurs mediums et les tweeters. Le filtrage entre les systèmes du caisson de grave et les systèmes des haut-parleurs satellites est mieux réalisé avec des filtres actifs, qui coupent le contenu liéquentiel à l'entrée de l'amplificateur. Les filtres actifs sont plus stables que les filtres passifs et n'induisent pas de résistance superflue qui peut diminuer la performance du caisson de grave.
Le filtré actif du XD800/8v2 intégré à chaque section de canal permet d'éliminer la transmission de fréquences potentiellément nocives et/ou indésirables des sections d'amplificateur vers le(s) haut-parleur(s). Cela permet d'améliorer l'équilibre des tonalités et d'éviter les distorsions et les eventuelles défaillances des haut-parleurs. Une utilisation correcte de ces filtres peut augmenter la durée de vie et la fidélité de votre système audio de manière significative.
1) Contrôle « Filter Mode » (mode de filtré): Le XD800/8v2 emploie un filtré de 12 dB par octave pour chaque paire de canaux. L'un des deux types de filtres peut être choisi pour chacun de ces filtres, ou chacun des filtres peut être totalement éliminé en utilisant les selecteurs « Filter Mode » (Mode de filtré) à trois positions:
« Off » (Désacté) : Ignore complètement le filtré, permettant ainsi à la plage complète de fréquences générées aux entrées d'alimenter l'amplificateur. Ce réglage est utile pour les systèmes utilisant des croisements actifs hors circuit ou nécessitant une reproduction large bande d'une ou plusieurs des paires de canaux du XD800/8v2.
LP (Low-Pass) (passe-bas): Configure le filtré afin d'atténuer les fréquences supérieures à la fréquence de filtré sélectionné à un taux de 12 dB par octave. Ce réglage est utile lorsque vous reliez un ou plusieurs caissons de basse à une ou plusieurs des paires de canaux du XD800/8v2 dans un système à double amplification.
« HP » (High-Pass) (passe-haut): Configure le filtrtre afin d'atténuer les fréquences inférieures à la fréquence de filtrtre sélectionné à un taux de 12 dB par octave. Ceci est utile lorsque vous reliez des haut-parleurs composites à une ou plusieurs des paires de canaux du XD800/8v2 dans un système à double amplification.
2) « Filter Freq. (Hz) » (freiq. De filtrre (en Hz))
Vous pouvez vous reporter aux marquages de fréquences de filtrtre entourant la molette; ces marquages sont généralement précis sur
1/3 d'octave ou plus. Si vous souhaitez selectionner une frquence de coupure de filtrer pour un niveau de précision plus elevé, consultez le diagramme de l'annexe B (page 15).
Conseil pour le réglage: Si vous utilisez le XD800/8v2 pour amplifier un système de caisson de basse (mode « LP »), un système d' Haut-parleurs satellites composites (mode « HP »), ou les deux systèmes, 80 Hz sont une bonne base comme réglage « Filter Freq. (Hz) » (Frequ. De filtrre (en Hz)). Une fois que vous avez choisi le bon réglage pour « Input Sens. » (Sens. D'entrée), comme expliqué dans l'annexe A (page 14), vous pouvez peaufiner le réglage « Filter Freq. (Hz) » (Frequ. De filtrre (en Hz)) pour obtenir la réponse en fréquences souhaïée pour le système.

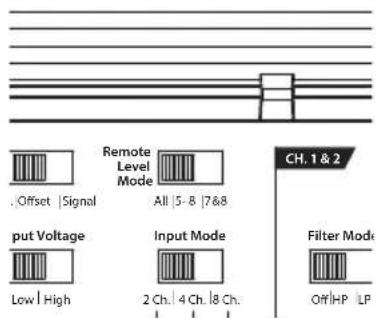

COMMANDE DE Niveau A DISTANCE (OPTIONNELLE)
En ajoutant l'option Contrôle de niveau à distance (HD-RLC), vous pouvez régler le volume de deux canaux, de quatre canaux ou de la totalité des huit canaux du XD800/8v2 depuis l'avant du vehicule. Cette fonctionnalité peut être utilisée pour contrôler le niveau du caisson de basse, pour contrôler le niveau des canaux arrêté, pour le contrôle de zone, ou même pour contrôler le volume principal du système.

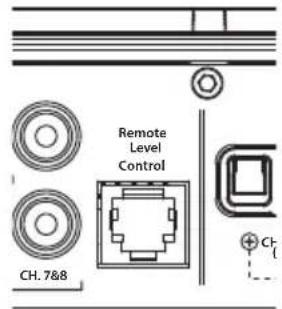

Le HD-RLC se connecte à la prise étiquetée « Remote Level Control » (Contrôle du niveau à distance) qui se trouve sur le panneau de raccordement de l'amplificateur à l'aide d'un cable téléphonique standard (fourni avec le HD-RLC). Si vous le souhaitez, vous pouvez contrôler plusieurs amplificateurs XD (et HD) avec un seul contrôleur HD-RLC si vous utilisez un simple répartiteur de lignes téléphoniques monoligne et plusieurs cables téléphoniques.
Lorsqu'il est raccordé à l'amplificateur, le HD-RLC fonctionne de la manière suivante. Avec une rotation anti-horaire complète, le volume audio est mis en sourdine complète. Avec une rotation complète dans le sens horaire, le niveau reste le même que si le HD-RLC n'était pas connecté du tout. En d'autres termes, elle fonctionne comme un attenuateur de niveau.
Sélecteur « Remote Level Mode (Mode de contrôle de niveau à distance) : Ce sélecteur vous permet de faire fonctionner le HD-RLC pour une seule paire de canaux, deux paires de canaux, ou la totalité des quatre paires de canaux.
Lorsque la position « All » (Toutes) est besoin, le bouton du HD-RLC affectera de manière égale la totalité des quatre paires de canaux.
Lorsque la position « 5-8 » (5 à 8) (la position centrale) est可以选择, le niveau des canaux 5, 6, 7 et 8 sera affecté par le bouton du HD-RLC (les canaux 1, 2, 3 et 4 ne seront pas affectés).
Lorsque la position « 7 & 8 » (7 et 8) est可以选择, le niveau des canaux 7 et 8 sera affecté par le bouton du HD-RLC (les canaux 1 à 6 ne seront pas affectés).

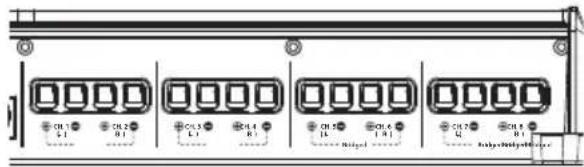

Les sorties de haut-parleur du XD800/8v2 sont conçues pour des cables de 1,29 à 3,26 mm de diamètre (16 à 8 AWG). Pour connecter les fils du haut-parleur à l'amplificateur, enlevez d'abord les vis de réglage du dessus du bloc de la borne en utilisant la clé hexagonale de 2,5 mm fournie. Dènudez 12 mm (1/2 pouce) de gaine isolante au bout de chaque fil et insérez le fil nu dans le bloc de dérivation en le fixant solidement sans laisser de fil nu exposé. Tout en maintainant fermement le fil en place, serrez fortement la vis de pression en veillant à ne pas marquer la tête de la vis.
Chaque paire de canaux du XD800/8v2 est concise pour assurer l'alimentation en charges de haut-parleur supérieures ou égales à 2 ohms lorsque vous utilisez une configuration « stéreo » et en charges de haut-parleur supérieures ou égales à 4 ohms lorsque vous utilisez une configuration « avec pont »
！IMPORTANT
Les charges d'haut-parleur inférieures à 2 ohms nominaux par canal (ou à 4 ohms avec pont) ne sont pas recommandées et peuvent entrainer l'entrée en mode Protection de l'amplificateur, ce qui réduit la puissance sortie.
CONSIDERATIONS RELATIVES AU PONTAGE
Le pontage est la pratique qui consiste à combiner la sortie de deux canaux d' amplificateur pour n'aboutir qu'a une seule charge. Dans cette configuration, chaque canal produit des signaux d'une magnitude egale, mais de polarite opposée. La sortie combinée des deux canaux fournit deux fois la tension de sortie disponible à la sortie d'un seul canal. Le XD800/8v2 a eté concu pour que ses paires de canaux puissant être pontées sans adaptateurs d'inversion d'entree.
Pour ponter une paire de canaux, n'utilise que les « Left + » (Gaughe +) et « Right - » (Droite -). Les connecteurs connecteurs d' Haut-parleurs « Left - » (Gaughe -) et « Right + » (Droite +) restent inutilisés. Lorsqu'elles sont pontées, chacune des paires de canaux fournira la puissance optimale en une seule charge de 4 ohms.
IMPORTANT
Lorsqu'une paire de canaux est pontee, ses canaux fournissent 200 W x 1 en une charge de 4 ohms ou 150 W x 1 en une charge de 8 ohms. L'utilisation d'une paire de canaux à pont dans une charge inférieure à 4 ohms n'est pas conseillée. Étant donné que pour ponter une paire de canaux, les deux canaux doivent receiveoir une entrée, vous devrez relier les entrées gauche et droite à l'unité source. Ne relier qu'une entrée réduira la puissance de sortie, augmentera la distorsion et pourrait engender une surchauffe de l'amplificateur. Ne faites jamais cela!
Lorsqu'une paire de canaux du XD800/8v2 fonctionne en mode ponté, la sortie sera mono (un seul canal). Ce canal mono peut containir des informations du canal droit uniquement, des informations du canal gauche uniquement ou la somme des informations de ces deux canaux. Afin d'obtenir l'une de ces options, configurez les entrées de cette paire de canaux de l'une des deux manières suivantes:
1) Informations du canal gauche ou du canal droit uniquement: Si vous souhaitez envoyer un signal Gauche uniquement ou Droite uniquement vers une paire de canaux du XD800/8v2, utilisez un « adaptateur en Y » pour répartir l'unique signal de canal entre les entrées RCA gauche et droite. Cette option s'avère utile lorsque vous utilisez une paire de canaux du XD800/8v2 pour n'amplifier que les haut-parleurs du canal gauche, et une autre paire de canaux du XD800/8v2 pour n'amplifier que les haut-parleurs du canal droit.
2) Informations du canal Gauche + Droite : Lorsqu'une paire de canaux du XD800/8v2 est pontee et alimentee par une entree stereo, elle reunira automatiquement les canaux gauche et droit en un seul canal monorécapitulatif (gauche + droite). Cette option s'avere utile lorsque vous utilisez une paire de canaux du XD800/8v2 pour amplifier un systeme de caisson de basse ou un canal mono récapitulatif central.

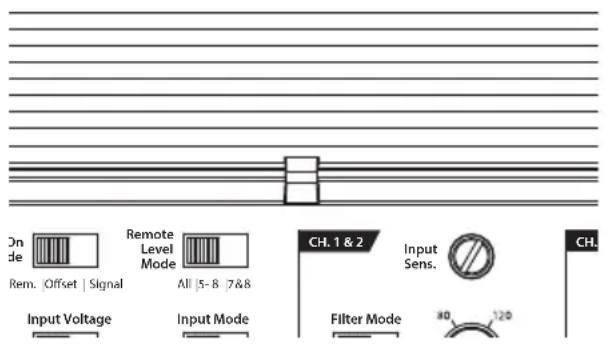

DEL D'ETAT / CIRCUIT DE PROTECTION
Sur le dessus de l'amplificateur se trouve une seule DEL de plusieurs couleurs qui indique l'etat de fonctionnement de l'amplificate
1) Vert clignotant : l'amplificateur s'allume : le son de la sortie audio est coupé.
2) Vert fixe: l'amplificateur est allumé et fonctionne correctement; la sortie audio est activée.
3) Rouge fixe: indique que l'amplificateur a dépasse sa température de fonctionnement sécurisé; il entre en mode de protection automatique, ce qui réduit sa sortie de puissance de créée. Lorsque sa température revient à un niveau sécurisé, le voyant rouge redevient vert, et l'amplificateur refonctionne à pleine puissance.
4) Ambre fixe (jaune): indique qu'un état de surintensité est survenu; le son des canaux touchés est coupé. Étant donné qu'il se peut que la coupure de son ne dure que très peu de temps, ce comportement peut se maniférer par un bruit répetitif de « tic-tac » au niveau de la sortie. Les états de surintensité peuvent être provoqués par une impédance d' Haut-parleur inférieure à la plage d'impédances de charges optimale de l'amplificateur, ou encore à un court-circuit intervenant au niveau du câblage du haut-parleur. Celui-ci peut provenir d'un court-circuit entre les fils positif et négatif du haut-parleur ou entre l'un des fils du haut-parleur et le chassis du vehicule. La « DEL d'état » restera amberpendant quelques secondes, même si l'état de surintensité ne dure que très peu de temps. Cette fonctionnalité peut être utilisée pour diagnostiquer un court-circuit en ne connectant qu'un seul canal à la fois. La « DEL d'état » deviendra amber lorsque vous connecterez le canal,rentonçant ce problème et augmenterez le volume.
5) DEL éteinte / L'amplificateur s'est étant de manière inopinée
La seule condition sous laquelle un XD800/8v2 s'eteindra complètement intervient lorsque la tension de la batterie ou la tension de mise sous tension à distance devient inférieure à 10 volts. La « DEL d'etat » s'eteindra lorsque cela se produit. L'amplificateur se remet en route lorsque la tension dépasse à nouveau 11 V. Si cela se produit dans votre système, vérifie votre système de charge et votre cablage d'alimentation.
Pour plus d'informations sur le dépannage de cet amplificateur, reportez-vous à l'annexe D (pages 16 et 17).
ENTRETIEN DE VOTRE AMPLIFICATEUR
Si vous amplificateur est en panne ou presente un dysfonctionnement, veuilles le returner à votre revendeur JL Audio agreé pour qu'il soit ensuite envoy à JL Audio pour réparation. L' amplificateur ne contient aucune piece ni aucun fusible pouvant être réparés par l'utilisateur. La nature unique du circuit des amplificateurs JL Audio exige que toute réparation soit faite par du personnel ayant reçu une formation déquate. Ne tentez pas de réparer l' amplificateur vous même ou de le faire réparer par des répartateurs non agréés. Cela n'annulera en rien la garantie, mais peut entrainer davantage de problèmes à l'intérieur de l' amplificateur.
Si vous avez la moindre question à propos de l'installation ou de la configuration de l'amplificateur et qui ne serait pas couverte dans ce manuel, veuillez contacter votre revendeur ou l'assistance technique.
Assistance technique de JL Audio :
(954) 443-1100
9h00 - 17h30 (heure de l'Est)
Lundi - Vendredi
ANNEXA :
Réglage du niveau de sensibilité d'entrée
Le respect des instructions ci-dessous permettront à l'installateur de régler facilement et en seulement quelques minutes la sensibilité d'entrée de chaque paire de canaux de l'amplificateur à l'aide du matériel généralement disponible dans les bacs d'installation.
Matériel nécessaire
- Voltmetre CA numérique
- CD avec une tonalité de test d'onde sinusoidale enregistrée à un niveau de référence de 0 dB dans la plage de fréquence à amplifier pour cet ensemble de canaux (50 Hz pour les canaux de caisson d'extrêmes graves, 1 kHz pour une application sur des mediums). N'utilise pas de tonalités de test attenuées (-10 dB, -20 dB, etc.).
Procedure en neuf étapes
1) Déconnectez les haut-parleurs des connecteurs de la sortie haut-parleur de l'amplificateur.
2) Désactivez tous lestraitements (basses/ aigus, niveau sonore, correction, etc.) sur l'unité source, les processeurs (le cas échéant) et l'amplificateur. Reglez le contrôle de l'équilibrage sur la position centrale et le contrôle de niveau du caisson de basse aux 3/4 du maximum (s'il est utilisé pour alimenter le XD800/8v2).
3) Mettez tous les contrôles « Input Sens. » (Sens. D'entrée) de l'amplificateur au minimum.
4) Reglez le volume de l'unité source au 3/4. Cela permettra un chevauchement des gains raisonnable avec un découvert moderé à plein volume.
5) A l'aide du tableau sur cette page, déterminéz la tension cible pour le réglage de la sensibilité d'entrée en fonction de l'impédance nominale du système de haut-parleur connecté aux sorties de l'amplificateur.
6) Vérifiez que vous avez déconnecté les haut-parleurs avant de poursuivre. Lisez une piste représentant une onde sinusoidale appropriée (sur la plage de fréquences à amplifier avec le XD800/8v2) aux 3/4 du volume de l'unité source.
7) Connectez le voltmetre CA aux connecteurs de sortie de haut-parleur de l'amplificateur. Si la paire de canaux fonctionne en stéreo, il n'est nécessaire d'effectuer la mesure que pour un seul canal. Si vous utilisez un pont, veillez à tester la tension au niveau desbons connecteurs (L + et R- (G + et R-).
8) Augmentez la valeur du contrôle « Input Sens. » (Sens. D'entrée) jusqu'à ce que la tension souhaïée apparaisse sur le voltmètre.
9) Lorsque vous avez regle le XD800/8v2 sur son niveau de sortie maximal en basse distorsion, raccordez a nouveau le ou les haut-parleurs. La valeur des contrôles « Input Sens. » (Sens. D'entrée) peut maintainer etre réduite si une atténuation de I' amplificateur est nécessaire pour obtenir I'équilibre système souhaïte.
IMPORTANT
N'augmentez la valeur du réglage « Input Sens. » (Sens. D'entrée) pouraucan canal ou aucune paire de canaux d'amplificateur du système au-delà du niveau maximal établi dans le cadre de cette procédure. Cette manipulation entrainera une distorsion audible et causera d'eventuels dommages aux haut-parleurs.
Il sera nécessaire de procéder à un nouveau réglage de la « Input Sens. » (Sens. D'entrée) pour les canaux affectés si vous activez une amplification d'équaliser après avoir réglé la « Input Sens. » (Sens. D'entrée) avec cette procédure. Cela s'applique à n'importe que le circuit de démarrage de correction, y compris aux commandes de tonalité de l'unité source ou aux circuits de correction. Les coupures de correction ne nécessitant aucun réajustement.
| Impédance nom. | Tension CA cible | |
| Stéréo À pont | ||
| 8 Ω | 17,3 V 34,6 V | |
| 6 Ω | 17,3 V 31,9 V | |
| 4 Ω | 17,3 V 28,3 V | |
| 3 Ω | 16,0 V non conseillé | |
| 2 Ω | 14,1 V non conseillé | |
ANNEXE B:
Tableau de selection d'une fréquence précise
《FILTERFREQ》
(FRÉQ. DE FILTRÉ)
Nombre de détentes
Marquagedu panneau
Freq.
Effective
Rotation complète dans le sens antihoraire : 49
01 49
- 《50》.49
03 50
-
50
-
52
-
53
07 55
-
《60》.57
-
59
-
61
11 63
12 65
Rotation complète dans le sens hora : 483
ANNEXE C:
Spécifications du XD800/8v2
Spécifications générales :
Valeur recommendée pour le fusible: 80 A
Type de fusible recommendé: MAXI™ ou AGU
Sections d'entrée :
Nombre d'entres: Quatre paires stereo
Type d'entrée: Equilibrée différentielle avec prises
d'entrée RCA
Plage d'entrees:200 mV a 8 V RMS
Section d'amplificateur :
Topologie de l'amplificateur:
Classe D ultra-rapide NexD™
Alimentation électrique :
Type de commutation MOSFET non régulée
Puisance nominale a 14,4 V avec moins de
1% de THD + bruit (20 Hz - 20 kHz)
Stereo, tous canaux :
A pont, tous canaux :
Puisssance nominale a 12,5 V avec moins de
1% de THD + bruit (20 Hz - 20 kHz)
Stereo, tous canaux :
Pontage de la puissance nominale, amplification de
tous les canaux :
104 dB par rapport à la puissance nominale
(pondéré A, bande passante de bruit 20 Hz-20 kHz)
84 dB par rapport à 1 W
(pondéré A, bande passante de bruit 20 Hz-20 kHz)
Réponse de fréquence: 12 Hz à 22 kHz (+0, -1 dB)
Facteur d'amortissement :
150 @ 4 ohms par canal / 50 Hz
75 @ 2 ohms par canal/50 Hz
Filtres de croisement :
Type de filtré : Butterworth 12 dB/octave à état variable avec sélection continue des fréquences de coupure de 50 à 500 Hz. Configurable en passée-bas ou passée-haut.
Peut être arrêté complètement.
Dimensions (lxExH) :
374 mm x 180 mm x 52 mm (14,73 po x 7,09 po x 2,05 po)
En raison d'un développement permanent de nos produits, toutes les caractéristiques sont susceptibles d'être modifiées sans préavis.
ANNEXED:DEPANNAGE
« Comment puis je régler correctement la sensibilité d'entrée de mon amplificateur ? »
Veuillez you reporter à l'Annexe A (page 14) pour définir la sensibilité d'entrée pour une sortie maximale, à faible distorsion.
« Mon amplificateur ne s'allume pas. »
Vérifiez le fusible, non seulement visuellement, mais également à l'aide d'un testeur de continuité. Il est possible qu'un fusible présente de mauvaises connexions internes ne pouvant être détectées par une inspection visuelle. Il est vivement conseilé dePTRirer le fusible du support pour le test. Si aucun problème n'est détecté au niveau du fusible, vérifiez le porte-fusible.
Vérifiez l'intégrité des connexions effectuees au niveau de chacune des bornes « +12VDC » (+12 VCC), « Ground » (Masse) et « Remote » (À distance). Veillez à ce qu'aucune isolation de fil ne soit pincee par la vis de fixation de borne et que chaque connexion soit serrée.
Vérifiez que +12~V sont bienopsis au niveau de la connexion « Remote » (À distance) de l'amplificateur. Dans certains cas, le cable de mise sous tension de I'unité source est insuffisant pour allumer plusieurs appareils et l'utilisation d'un relais est requise. Pour analyser ce probleme, connectez le fil « +12 VDC » (+12~V) à la borne « Remote » (À distance) pour voir si I'amplificateur s'allume.
« J'entends un tic-tac repété ou un claquement provenant du ou des haut-parleurs. »
Vérifiez que les fils des haut-parleurs ne soient pas en court-circuit, soit entre les fils positif et négatif, soit entre le fil d'un haut-parleur et la masse sur le chassin du vehicule. En cas de court-circuit, la sortie souffrira d'une distorsion et/ ou d'une atténuation. La « DEL d'etat » deviendra amber (jaune) si cette situation intervient. Il peut être alors utile de déconnecter les fils des haut-parleurs de l'amplificateur et d'utiliser un nouveau jeu de fils à raccorder sur un haut-parleur de test.
Vérifiez l'impédance de charge nominale pour vous assurer que chacun des canaux de l'amplificateur délivre une charge supérieure ou égale à 2 ohms en mode stéreo (4 ohms si un pont est utilisé).
« La sortie de mon amplificateur varie lorsque je tape dessus ou en cas de secousse. »
Vérifiez les connexions effectuees sur l'amplificateur. Veillez a ce que la gaine isolante de tous les cables ait ete suffisamment denudee pour permettre une zone de contact correcte a l'intérieur du bloc de derivation.
Vérifiez les connecteurs d'entrée pour vous assurer qu'ils sont correctement en contact avec les prises d'entrée de l'amplificateur.
« Mon amplificateur s'éteint de temps en temps, en général lorsqu'il fonctionne à volume élevé. »
Vérifiez votre source de tension et votre point de masse. Le XD800/8v2 fonctionnera tout le temps que les tensions du système de charge resteront supérieures ou égales à 10 V. Des problèmes de mise hors tension en cas de volumes élevés peuvent survenir lorsque la tension du système de charge (ou la tension de mise sous tension à distance) est momentarily inférieure à 10 V. Ces chutes de tension peuvent être de très courte durée, ce qui les rend très difficiles à détecter avec un voltmètre CC classique. Pour vérifier que la tension est correcte partout, contrôle tous les points de raccordement et de terminaison. Il peut être également nécessaire de replacer le fil de masse connectant la batterie au chassis du vehicule et le fil d'alimentation connectant l'alternateur à la batterie. De nombreux vehicules utilisent un petit fil [de 2,59 à 4,12 mm de diamètre (10 AWG - 6 AWG)] pourmettre la batterie à la masse sur le chassis du vehicule et pour connecter l'alternateur à la batterie. Pour éviter toute chute de tension, ces cables doivent être échangés par des cables de 5,19 mm de diamètre lors de l'installation des systèmes d'amplificateur avec un ampérage de fusible principal supérieur à 60 A. Les problèmes de mise à la terre sont la cause principale des mauvais diagnostics de « défaillances » d'amplificateurs.
« Mon amplificateur s'allume, mais il n'y a aucune sortie. »
Vérifiez le signal d'entrée à l'aide d'un voltmètre CA pour mesurer la tension de l'unité source au moment où une tonalité de test appropriée est lui par l'unité source (déconnectez les cables d'entrée de l'amplificateur avant ce test). La fréquence utilisée doit se couver dans la plage à amplifier par l'amplificateur (exemple :50 Hz pour une application de caisson de basses ou 1 kHz pour une application à plage étendue/passé-haut). Une tension stable et suffisante (entre 0,1 et 4,0 volts) doit être presente à la sortie des fils de signal.
Vérifiez la sortie de l'amplificateur. En suivant la procédure indiquée au point précédent (après avoir reconnectcé les cables d'entrée dans l'amplificateur), testez la sortie des haut-parleurs de l'amplificateur. Retirez les fils d' Haut-parleur de l'amplificateur tout en faisant cela pour éviter les bruits désagréables et les évventuels endommagements du haut-parleur. Augmentez le volume jusqu'à la moitié environ. Une tension de 5 V CA ou plus doit être constatée au niveau des sorties haut-parleur. Ce niveau de sortie peut varier de manière significative selon les amplificateurs mais il ne doit pas être de l'ordre des millivolts si l'unité source se trouve à mi-volume. Si vous relevez une tension suffisante, vérifie les connexions de votre haut-parleur, comme indiqué ci-dessous.
Vérifiez à ce que les cables de haut-parleur soient bien connectés au métal à l'intérieur du bloc de dérivation. Les connecteurs de cable du haut-parleur sont conçus pour accepter des cables dont le diamètre va jusqu'à 3,26 mm. Veillez à bien dénuder le fil pour permettre une connexion suffisante avec le métal à l'intérieur du bloc de connexion.

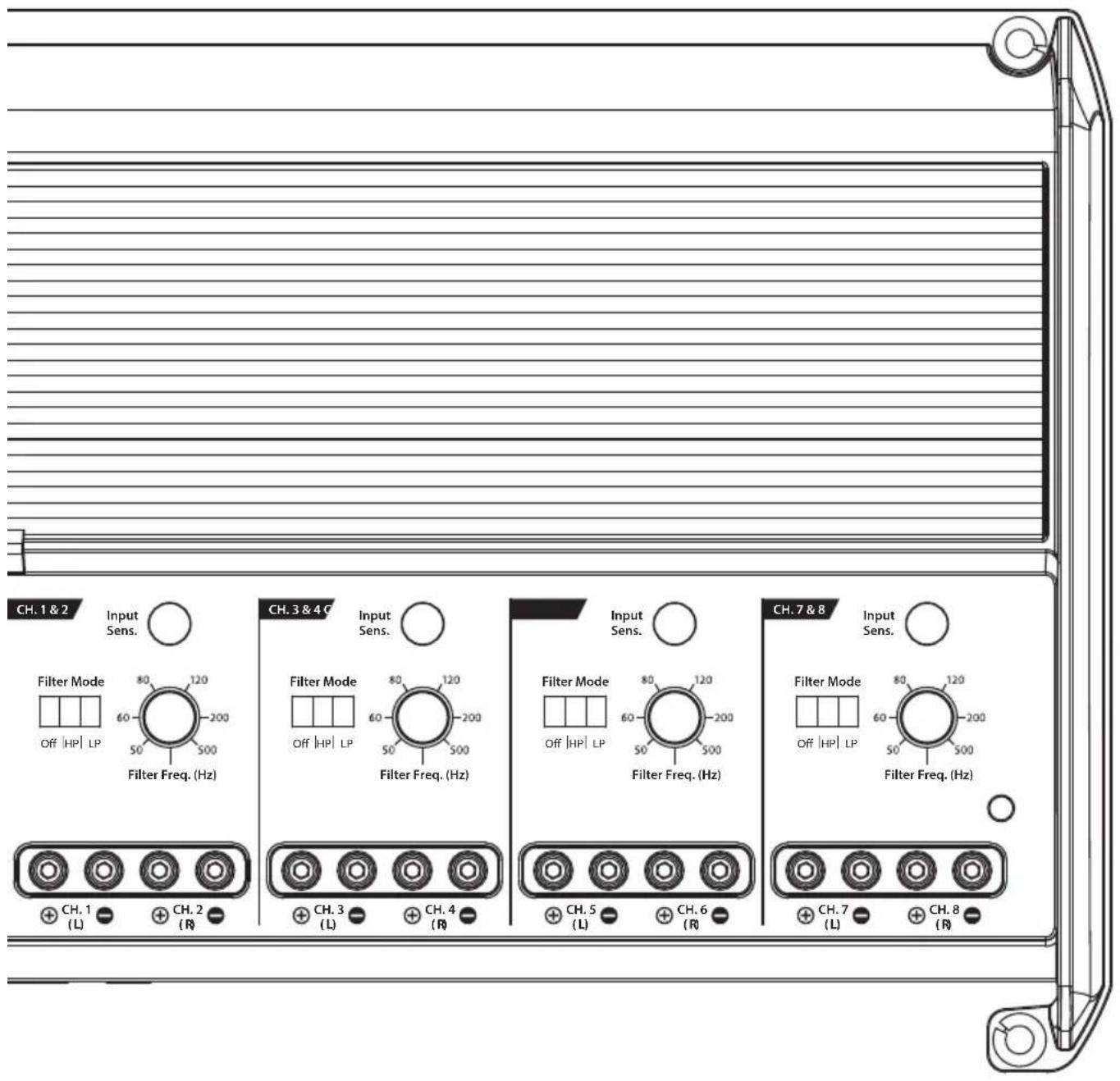

REMARQUES CONCERNANT L'INSTALLATION :
Utilisez ce schema pour connaître les positions des selecteurs et contrôles de votre amplificateur.
GARANTIE LIMITÉE - AMPLIFICATEURS (USA)
JL AUDIO garantit que ce produit ne presente aucun défaut matériel ou de fabrication pour une période de deux (2) ans. Cette garantie est etendue à trois (3) ans au total si l'installation est effectue par un distributeur JL Audio agréé à l'aide d'un système de connexion électrique premium JL Audio pour le câblage électrique.
Cette garantie ne peut etre transferee et s'applique quinquement a l'acheteur d'origine aproues d'un revendeur JL Audio agree. Si une reparation s'avait necessaire au cours de cette periode de garantie pour une raison due a un defaut de fabrication ou a un dysfonctionnement, JL Audio reparera ou replacera le produit defectueux, a sa discretion, par un produit neuf ou reusine, et ce sans aucun frais. Les dommages entraines par les elements suivants ne sont pas couverts par cette garantie: accident, utilisation inadéquate ou abusive, modification du produit ou négligence, non respect des instructions d'installation, tentatives de reparation non autorises, deformations par le vendeur. Cette garantie ne couvre pas les dommages accidentels ou blessures indirectes et ne couvre pas les frais de retrait ou de réinstallation des unités. Les dommages esthetiques suites a un accident ou a l'usure normale ne sont pas couverts par cette garantie.
La garantie est annulée si le numero de série du produit a ete efface ou abime.
Toutes les garanties tacites applicables sont limitées dans la durée à la période de la garantie expresse, comme indiqué dans le present document, à compter de la date d'achat d'origine en point de vente, et aucune garantie, expresses ou tacite, ne s'appliquera par la suite à ce produit. Certains États n'autorisant pas les limites aux garanties tacites, ces exclusions peuvent donc ne pas s'appliquer à votre situation. Cette garantie vous donne des droits juridiques spécifique et certains autres droits peuvent également vous être accordés selon les États.
Si vous produit JL AUDIO nécessite une réparation :
Tous les retours de garantie doivent etre envoyes a Amplifier Service Facility de JL Audio, par port pré-payé, par l'intermédiaire d'un revendeur JL Audio agreé et doit etre accompagnés d'une preuve d'achat (copie de la facture d'origine). Les retours directs de la part de consommateurs ou de distributeurs non agreés seront refusés sauf en cas d'autorisation spécifique par JL Audio avec un numero d'autorisation de retard valide.
L'expiration de la garantie sur des produits returnés sans preuve d'achat sera déterminée à partir du code de la date de fabrication. La couverture peut être invalidée si cette date est antérieure à la date d'achat. Les articles non défectueux reçus seront renvoyés et les frais seront imputés au destinataires. Le client se verra imputer les frais d'expédition et d'assurance pour l'envoi du produit à JL Audio. Les dommages causés aux produits returnés lors du transport ne sont pas couverts par cette garantie.
Pour obtenir des informations concernant les réparations aux Etats-Unis, veuilté appeler le
Service clientèle JL Audio : (954) 443-1100
9h00 - 17h30 (Fuseau horsire de I'est des États-Unis)
JL Audio, Inc.
10369 North Commerce Pkwy.
Miramar, FL 33025
(n'envoyez pas de produits pour réparation à cette adresse)
Garanties internationales :
Les produits achetés en dehors des Etats-Unis sont couverts uniquement par le distributeur du pays en question et non par JL Audio, Inc.
