BEDIENUNGSANLEITUNG XD8008v2 JL Audio

8-Kanalversteller mit 800 W

Herzlichen Glückwunsch zum Kauf eines JL Audio Veränderkers für Ihr KFZ-Soundsystem.

Das Design und die Herstellung Ihres Verstärkers unterliegen strengen Anforderungen, um jahrelanges Musikvergnügen in Ihrm Fahrzeug zu gewährleisten. Um die bestmögliche Leistung zu erzielen, empfehlen wir Ihnen, die Montage Ihres neuen Verstärkers von einem autorisierten JL Audio-Handler durchführten zu halten. Ihr autorisierter Handler hat die notwendige Schulung, Erfahrung und das nötige Werkzeug, um die optimale Leistung des Produkts sicherzustellen. Falls Sie den Verstärker selbst montieren wollen, so sollenten Sie这点es Handbuch unbedingt gründlich durchlesen, um sich mit den Anforderungen für die Montage und der Einstellung vertraut zu machen.

Sollten Sie irgendwelche Fragen in Bezug auf die Anweisungen in dieser Handbuch oder in Bezug auf den Betrieb des Verständers haben, so wenden Sie sichitte an ihren JL Audio Fachhändler. Falls Sie weitere Unterstützung zum Produkt benötigen, wenden Sie sichitte an die Audio Design GmbH Support Hotline (JL Audio Vertrieb Deutschland) während der üblichen Geschäftszeiten:

Tel. [phone] - 9465-92

SCHützensie IHR GEHÖR!

Wir wollen Sie langfristig als Kunden gehalten. Daher möchten wir Ihnen nahelegen, bei der Nutzung theses Produkts Vorsicht walten zu halten, um Ihr Gehör und das Gehör anderer Personen in Its hem Fahrzeug nicht zu schädigen. Wissenschaftliche Studien haben gezeigt, dass anhaltende hohe Lautstärke zu irreversiblen Horschäden führen kann. Dicer Versteller kann (genau wie alle anderen Hochleistungsversteller) im Verbund mit einem entsprechenden Lautsprechersystem ein derartiges Lautstärkeniveau erreichen.itte setzen Sie sich nur in begrenztem Umfang hohen Lautstärken aus.

Während der Fahrt sollenn Sie Ihr Audiosystem so betreiben, dass Sie immer noch Gerausche (Hupen, Sirenen etc.) ausreichend wahrnehmen konnen, um den sicheren Betrieb Ihres Fahrzeugs zu gewährleisten.

SERIENNUMMER

Sollte Ihr Verstärker einer Reparatur oder Wartung bedürfen oder sollte erjemals gestöhlen werden, benötigen Sie die Seriennummer des Produkts.itte halten Sie sich die Zeit, die Seriennummer in das unten angegebene Feld einzutragen. Die Seriennummer befindet sich auf der Unterseite des Verstärkers und auf seiner Verpackung.

Seriennummer:

EINBAUSITUATION

Dieser Veränder ist für den Betrieb in Fahrzeugen gedacht, die über 12-Volt-Systeme mit Minuspol an Masse verfügen. Die Benutzung deses Produktins Fahrzeugen mit Pluspol an Masse und/oder abweichenden Spannungen kann zur Beschädigung des Produktush凤凰 und zum Erlöschen der Garantie.

Dieses Produkt ist für die Verwendung in Luftfahrzeugen nicht zugelassen.

Versuchen Sie nicht, die Ausgänge dieser Verständerkers mit den Ausgängen eines anderen (auch eines identischen) Verständerkers zu „überbrücken".

VORBEREITUNG DES EINBAUS

Esistwichtig,dassSiesichdieZeitnehmen, diesesHandbuchgrundlichzulesen,and den Einbau sorgfaltigvorbereiten.Beider VorbereitungdesEinbaumusssenSieunter anderm die folgendenFaktorenbedenk:

Effiziente Kuhlung:

Das Außernehmte ist so konzipiert, dass es die Wärme von den Schaltkreisen des Verstärkers abfuhrt. Dieses Außernehmte ist mit möglichst großer Luftzufuhr zu versorgen, um eine optimale Kühlung zu gewährleisten. Wir der Verstärker in einem kleinen, schlecht belufteten Fach eingebaut, so kann dies zu einer überhöhten Erwärung und schlechterer Leistung führen. Wenn der Verstärker im Rahmen des Einbausumschlossen werden muss, so empfeht sich die Belüfung dieser Einfassung mit Hilfe eines Ventilators. Für normale Anwendungen ist eine Kühlung mit Ventilator nicht notwendig

WICHTIG

Es wird dringend davon abgeraten, den Verträkser verkehrt herum zu montieren.

Wird der Verstärker unter einem Sitz angebracht, sollen den Gewährleistung einer ordnungsgemäßen Kuhlung mindestens 2,5cm Raum über dem Auengehause des Verstärkers vorhanden sein.

Sicherheitsmaßnahmen:

Ihr Verstärker muss in einer trockenen, gut belufteten Umgebung installiert werden und damit nicht die Sicherheitseinrichtungen Ihres Fahrzeugs beeinträchtigen (Airbags, Sicherheitsgurte, ABS etc.). Sie sollen sich außer dem die Zeit erhmen, den Verstärker sichere zu befestigen, so dass er sich im Fall einer Kollision oder einer plötzlichen Erschüttung des Fahrzeugs nicht lost.

Dumme Fehler, die man vermeiden sollte

• Bevor Sie LÖcher in Ihr Fahrzeug bohren, sollenn Sie unbedingt sicherstellen, dass Sie nicht den Benzintank, Bremsleitungen, Kabelstränge oder sonstige wichtige Teile des Fahrzeugs anbohren.
  Kabel dürfen nicht unter dem Fahrzeug oder auf der Außenseite des Fahrzeugs geführt werden. Dies ist sehr gefährlich und kann zu erheblichen Schäden an Ihr dem Fahrzeug oder Ihrer körperlichen Unversehrtheit führen.
• Schützen Sie alle Kabel des Systems vor scharfen Metallkanten und Abnutzung, indem Sie bei der Kabelverlegung sorgfältig vorgehen und die Kabel korrekt befestigen sowie Kabeltullen und Isolierrohre benutzen, wo dies notwendig ist.
• Der Veränder dar nicht im Motorraum, unter dem Fahrzeug, auf dem Dach oder in sonstigen Bereichen angebracht werden, wo er Wind und Wetter ausgesetzt ist.

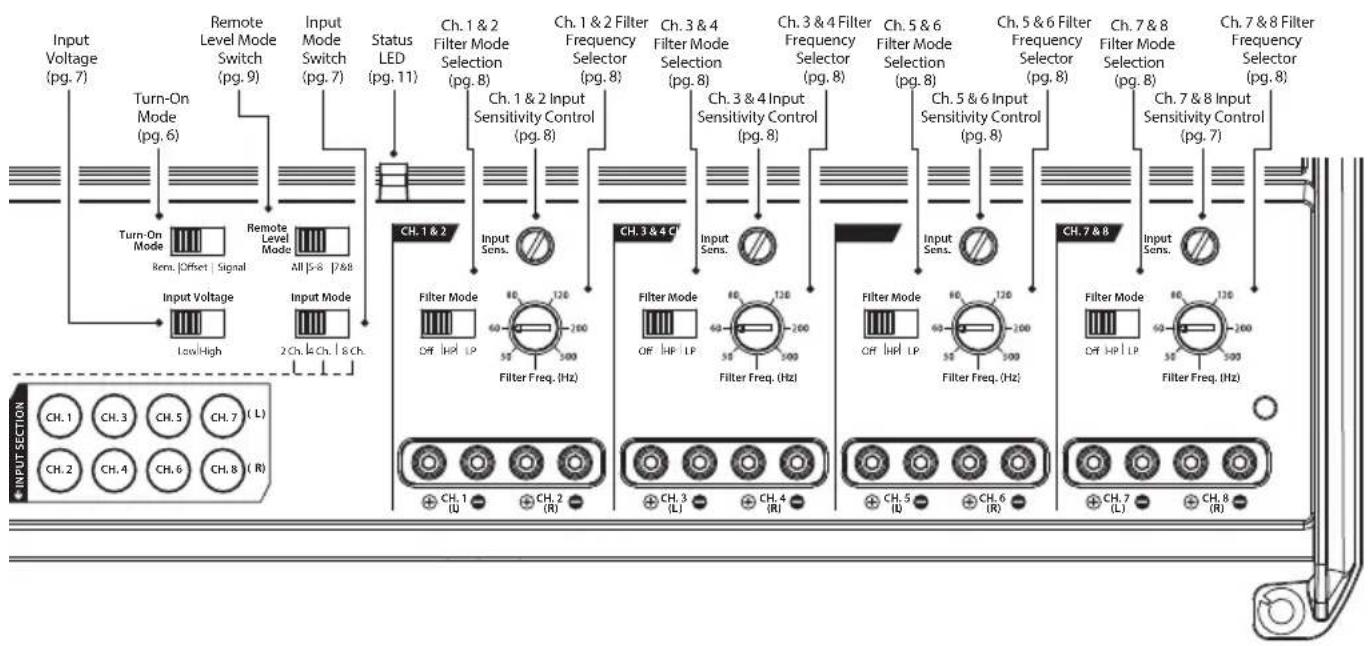

PRODUKTBESCHREIBUNG

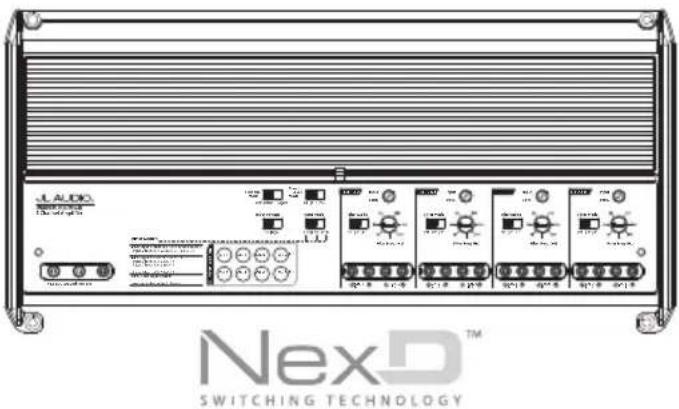

Beim JL Audio XD800/8v2 handelt es sich um einen 8-Kanalveränder mit voller Bandbreite, bei dem die ultraschnelle JL Audio NexD Schalttechnologie zum Einsatz kommt, um hervorragende Klangtreue und Effizienz zu erreichen.

Der XD800/8v2 Versteller kann mit denen verschieden Steuergeräten und System-Konfigurationen betrieben werden.

TYPISCHER INSTALLATIONSABLAUF

Die folgenden Anweisungen beschreiben den typischen Ablauf einer Verständkerinstallation, bei der ein nachträglich eingebautes Steuergerät (kein ab Werk eingebautes Gerät) oder ein OEM-Interface-Prozessor (wie z.B. CleanSweep CL441dsp) verwendet wird. Bei einigen Konfigurationen können zusätzliche Arbeitsvorgänge und Abläufe notwendig sein. Bei weiteren Fragen zum Einbau kontaktieren Sieitte ihren autorisierten JL Audio Fachhändler.

1) Trennen Sie die Verbindung des Kabels zum Minuspol der Fahrzeugbatterie und sichern Sie das lose Kabel, damit nicht unbeabsichtigt eine Stromverbindung entstehen kann. Diese Maßnahme muss unbedingt durchgeführt werden!
2) Verlegen Sie das Stromkabel (Durchmesser mind. 5,2mm ) von der Batterie zum Einbauort des Verstärkers. Achten Sie darauf, dass es bei der Verlegung nicht beschädigt wird und nicht den Betrieb des Fahrzeugs beinträchtigt. Benutzen Sie ein Stromkabel mit mindestens 6,5mm Durchmesser und einen gesicherten Verteilerblock, wenn Sie zusammen zum XD800/8v2 weitere Verstärker einbauen möchten.
3) Verbinden Sie das Stromkabel mit dem Pluspol der Fahrzeugbatterie. Sichern Sie die Leitung innerhalb von 45~cm ab dem Pluspol mit einem geeigneten Sicherungssockel (und Verbindungen) ab. Diese Sicherung ist zum Schutz Ihres Fahrzeugs unbedingt erforderlich. Stecken Sie die Sicherung erst ein, wenn das Stromkabel korrekt mit dem Veränder verbunden ist.
4) Verlegen Sie die Audio-Signalkabel und die Remote-Einschaltleitung vom Steuergerät zum Einbauort des Verständers.
5) Verlegen Sie die Laufsprecherkabel von den Laufsprechern zum Einbauort des Verständers.

6) Suchen Sie einen soliden metallischen Massepunkt in der Höhe des Verstärkers und schreiben Sie das Massekabel (Minus) mit geeignetem Anschlusszubehör Dort an (es wird empfohlen, die JL Audio ECS-Erdungsklemme XB-MGLU zu verwenden). Verwenden Sie ein Kabel mit mindestens 5,2mm Durchmesser. Achten Sie daraufuf, dass seine Länge zwischen Verstärker und Massepunkt nicht größer als 90~cm ist. In einigen Fahrzeugen kann es erforderlich sein, das Massekabel der Fahrzeugbatterie durch ein Kabel mit größere Massekamer zu ersetzen. (Beachten Sie dazu den Abschnitt „WICTIG" auf Seite 5).
7) Befestigen Sie den Verständner sicher am Einbauort.
8) Verbinden Sie die positiven und negativen Stromkabel mit dem Verstärker. Das Anbringen einer Sicherung in der Höhe des Verstärkers ist nicht notwendig, wenn der XD800/8v2 das einzige Gerät ist, das von der gesicherten Hauptstromleitung gespeist wird. Wenn sich der XD800/8v2 die gesicherte Hauptstromleitung mit weiteren Verstärkern oder anderen Geräten teilt, so sichern Sie jeder Verstärker bzw.每日经济 Gerät innerhalb von 30 cm Kabellänge mit einem gesicherten Verteilerblock oder mehreren einzelnen Sicherungsblöcken/integrierten Sicherungen ab.
9) Verbinden Sie die Remote-Schaltleitung mit dem Veränder.
10) Verbinden Sie die Audio-Signalkabel mit dem Veränder.
11) Verbinden Sie die Lautsprecherkabel mit dem Veränderer.
12) Überprüfen Sie die Einstellungen des Verständerkers und stellen Sie safer, dass diese den Erfordernissen Ihres Soundsystems entsprechen.
13) Setzen Sie die Sicherung der Stromleitung (80 A für einen XD800/8v2) in den Sicherungshalter ein und schlieben Sie den Minuspol der Fahrzeugbatterie wieder an. Setzen Sie (falls notwendig) die Sicherung (80A) nahe am Verständern ein.
14) Schalten Sie das Steuergerät bei geringer Lautstärke ein und überprüfen Sie noch einmal, ob alle Einstellungen am Veränder korrekt sind.itte drehen Sie die Lautstärke nicht sofort voll auf, sondern vergewissern Sie sich erst, dass alle Einstellungen korrekt sind.

15) Stellen Sie dann die Eingangsempfindlichkeit so ein, dass eine ausgewogene Klangbalance zwischen dem Subwoofer und den Lautsprechnen sowie die gewünschte Ausgangsleistung erreicht werden. Beachten Sie Anhang A (Seite 14) für die korrekte Einstellung der Eingangsempfindlichkeit.
16) Genießen Sie zur Belohnung für ihre Arbeit ihre Lieblingsmusik.

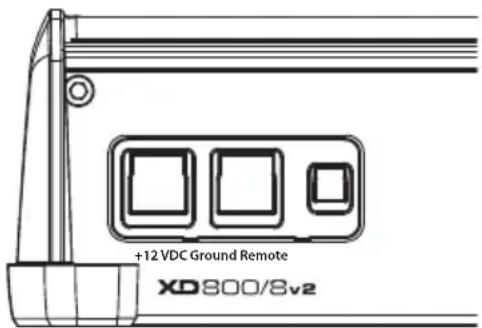

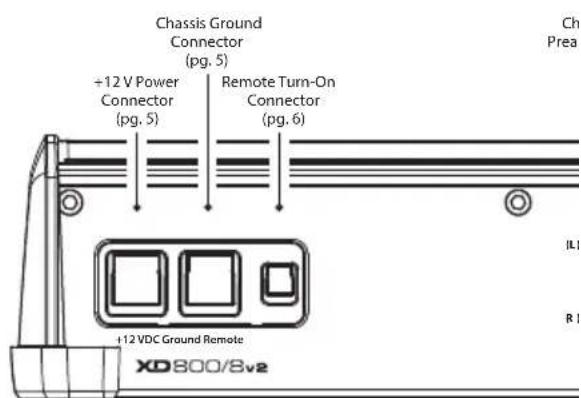

STROMANSCHLUSSE

Bevor Sie mit der Installation beginnen, müssen Sie das Minus-Stromversorgungskabel (Masse) von der Fahrzeugbatterie trennen. Dies verhindert Beschädigungen am Soundsystem, am Fahrzeug und schützt Sie selbst während der Installation

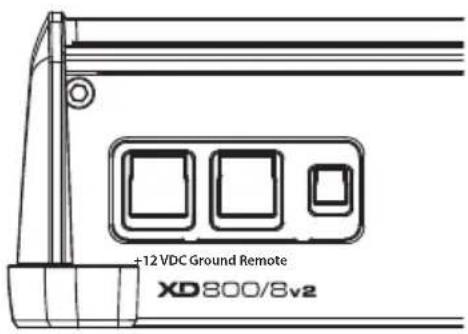

Die ^+12 VDC"-undGroundMasseAnschluss des XD800/8v2 sind fur den Anschluss von Kabeln mit einem Durchmesser von 5,2mm gedacht.Der korrekte Kabeldurchmesser fur diesen Veränder ker ist 5,2mm

Wenn Sie zusätzlich zum XD800/8v2 weitere Verträker einbauen und für alle Verträker ein gemeinsames Stromversorgungskabel verwenden möchten, benutzen Sie einen Kabeldurchmesser von 6,5 mm bis 8,25 mm (abhängig vom Gesamtstrombedarf aller Verträker des Systems). Verbinden Sie diese Stromversorgungskabel mit einem Querschnitt von 6,5 mm bis 8,25 mm mit einem geschlossen Verteilerblock, der sich so nahe wie möglich bei den Verträkern befindet (maximal 30 cm Kabellänge). Der geschichte Ausgang des Verteilerblocks wird mit dem XD800/8v2 über ein Stromkabel mit einem Durchmesser von 5,2 mm verbunden. Wir empfehlen die Verwendung von geschieten Verteilerblöcken von JL Audio ECS (XD-FDBU-2 und XD-FDBU-4)

Hinweis: Ein großerer Kabeldurchmesser\ bedeutet ein dickeres Kabel und umgekehrt.

Um das Stromversorgungskabel am Veränderk anzuschreiben, müssen Sie zunachst die Schraube auf der Oberseite der Anschlussleiste mit Hilfe der beiliegenden 2,5mm Sechskant-Stiftschlusses losdrehen. Isolieren Sie das Ende der Kabel auf 12mm Lange ab und führen Sie die blanke Leitung in die Klemmleiste ein, bis kein blankes Metall mehr sightbar ist. Halten Sie das Kabel in der korrekten Position undziehen Sie die Schraube vorsichtig fest. Achten Sie daraufuf, die Schraube nicht zu überdrehen.

Die Verbindung zur Masse sollte mit Hilfe eines 5,2mm Kabels zu einem soliden Blechteil des Fahrzeugs erfolgen und so kurz wie möglich sein. Die Oberfläche des Blechs solle am Kontaktpunkt angeschliffen werden, um einen sauberen, leitfähigen Kontakt zwischen dem Metall der Karosserie und dem Ende des Massekabels herzustellen. Für eine optimale Erdung empfehlen wir die Verwendung einer Erdungsklemme von JL Audio ECS (XB-MGLU). Alternativ können Sie eine Blechschaube oder einen Bolzen mit einer Zahnscheibe benutzen.

Alle Kabel, die durch Metall führen (wie etwa brandschützende Trennwände) müssen durch eine hochwertige Gummi-Durchführungsdichtung geschützt werden, um eine Beschädigung der Kabelisolierung zuverhindern. Es besteht ansonsten die Gefahr gefährlicher Kurzschlüsse.

WICHTIG

Viele Fahrzeuge verfügen nur über eine sehr)dünne (2,6mm bis 4mm) Stromleitung fur die Masseverbindung zwischen Karosserie und Batterie sowie fur die Pluspolverbindung mit der Lichtmaschine. Um Spannungsbfälle zu vermeiden, sollen den diese Kabel auf 5,2mm Durchmesser aufgerüstet werden, wenn ein Verständerkersystem mit Hauptsicherungsnennwerten von uber 60 A installment wird.

NOTWENDIGESICHERUNGEN

Es ist unbedingt erforderlich, dass das/die Hauptstromkabel für den/die Verträker im System innerhalb von maximal 45cm vom Pluspol der Fahrzeugbatterie mit einer Sicherung versehen werden. Der Sicherungswert eines Stromkabels sollte so hoch sein, dass alle angeschlossen

Geräte über these Stromkabel versorgt werden können. Wird nur der XD800/8v2 von dem Stromkabel versorgt, wird eine 80 A Sicherung empfohlen.

Wird der Veränder unweit seiner Stromverbindungen gesichert (wenn mehrere Veränder vom Hauptstromkabel gespeist werden), verwenden Sie eine 80 A Sicherung.

Hier werden MAXI"-Sicherungen (große Kunststoffhülle) empfohlen.

EINSCHALTOPTIONEN

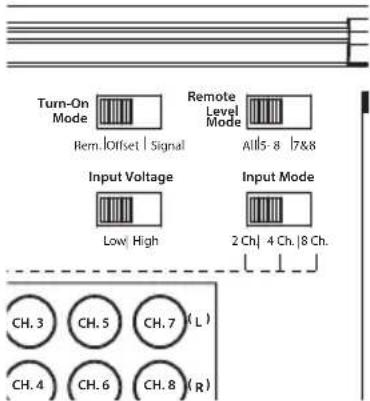

Der XD800/8v2 kann auf drei verschiedene Arten ein- und ausgeschaltet werden, die mithilfe des „Turn-On Mode“-Schalters eingestellt werden.itte lessen Sie diese Optionen durch und wahlen Sie die fur Ihr System am besten geeignete.

1) +12V Remote-Schaltleitung
2) Signal-Sensing-Schaltung
3) DC-Offset-Sensing-Einschalten

+12 V Remote-Schaltleitung: These Option wird für das Ein- und Ausschalten des Verstärkers empfohlen. Der Verstärker schaltet sich ein, wenn +12 Volt am „Remote“-Anschluss anliegen und schaltet sich ab, wenn die +12 Volt abgeschalten werden. Das +12 Volt Einschaltsignal wird üblicherweise über die Remote-Einschaltleitung eines Steuergerats gefleert. Der „Remote“ Anschluss des XD800/8v2 ist auf Kabel mit einem Durchmesser von 1-2 mm ausgelegt. Um die Remote-Einschaltleitung am Verstärker anzuschreiben, offen Sie zunachst die Schraube auf der Klemmleiste mit dem beiliegenden 2,5 mm Sechskant-Stiftschluss. Am Ende des Kabels sollen den Sie etwa 12 mm der Kabelisolierung abziehen. Führren Sie anschließlich das abisolierte Ende soweit in den Anschluss ein, bis kein blankes Metall am Kabel mehr zu sehen ist. Halten Sie das

Kabel in der korrekten Position undziehen Sie die Schraube vorsichtig fest. Achten Sie daraufuf, die Schraube nicht zu überdrehen.

Sollte ein Steuergerät nicht über einen dedizierten Remote-Schaltausgang verfügbar, so konnen Sie eine der folgenden Optionen nutzen:

These Methods sind nutzlich, wenn ein herkommliches +12V Schaltsignal in einem System nicht verfügbar ist. Sie gestatten es, den Veränder zu betreiben, ohne eine Remote-Schaltleitung am Steuergerät finden zu müssen. Das kann sehr hilfreich sein, wenn Sie den Veränder an ein (Werks-) audiosystem anschließen wollen, das über keine konventionelle +12V Schaltleitung verfügt.

Je nach den Eigenschaften des Audiosignals kann eine der folgenden Methoden better Funktionieren als die anderen. Wir empfehlen, zunachst DC Offset-Sensing auszuprobieren, da es bei dieser Option nach Abschaltung des Signals nicht zu einer langen Verzögerung kommt bis das System abgeschaltet wird.

DC Offset-Sensing: Der Verstärker wird ein- und ausgescheltet, wenn ein sehr schwaches DC-Signal (Offset) erkannt wird, dastypischerweise am Audio-Ausgang der meisten (Werks-) Steuergeräte und Verstärker anliegt. Der Verstärker wird ein- und ausgescheltet, wenn diese DC-Signal anliegt bzw. nicht anliegt. Die Sensibilität these Schaltkreises ist für relativ hohe Strome (Lautsprecher) ausgelegt, nicht für niedrige (Vorverstärker). Über die Schaltung wird lediglich das Signal an Kanaleingang 1 überwacht.

Signal-Sensing: Der Verstärker wird ein- und ausgeschaltet, wenn ein Vollbereichs-Audiosignal an seinem Eingangskanal 1 anliegt. Werde über mehrere Minuten kein Signal gesendet, schaltet sich der Verstärker ab. Die Sensibilität these Schaltkreises ist für relativ hohe Strome (Laufsprecher) ausgelegt, nicht für niedrige (Vorverstärker). Der Schaltkreis reagiert auf Signale im mittleren Frenzbereich. Dies verhindert Fehlschaltungen aufgrund von Signalen, die auf die Bewegung von Lautsprechem zurückzuführen sind, die mit dem Eingangssignal des Verstärkers parallel geschalte t sind.

WICHTIG

Beim Signal- und DC-Sensing wird der „Remote“-Einschaltanschluss zu einem Remote-Einschaltausgang. Dies gestattet es dem XD800/8v2, andere Veränder im Audio-System einzuschalten, die nicht über Signal-Sensing verfügbar.

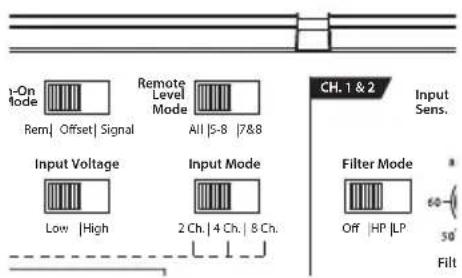

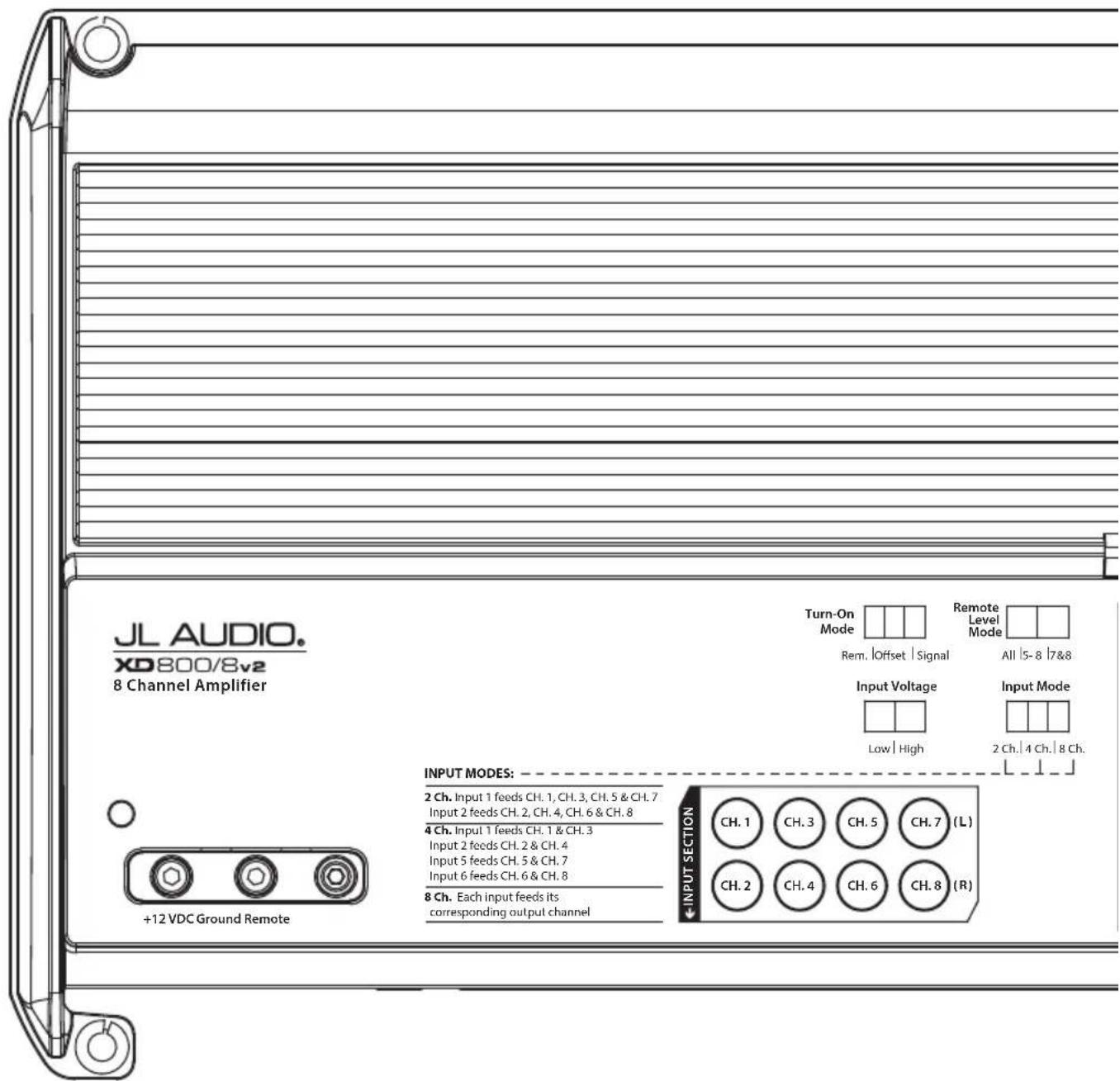

EINGANGSTEIL

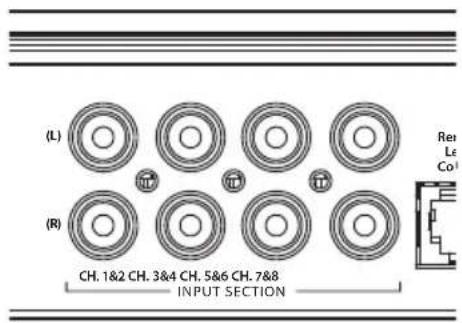

Das Eingangsteil des XD800/8v2 ermöglich es Ihnen, mithilfe von zwei, vier, sechs oder acht differential-symmetrischen Eingangen Signale an das Verständerteil zu setzen.

Die Verbindungen zum Eingang werden über vier Paar herkommliche Cinchbuchsen hergestellt.

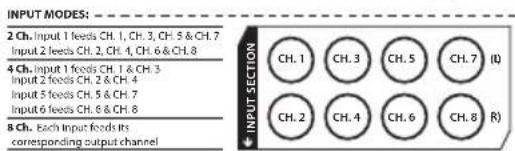

Möchten Sie den XD800/8v2 mit acht separates Kanalen versehen, verwenden Sie einfach alle acht Eingänge und stellen Sie den „Input Mode“-Schalter auf „8 Ch“.

Wenn Sie die acht Kanäle über nur vier

Eingangskanäle speisen möchten, stellen Sie den „Input Mode“-Schalter auf „4 Ch.” und verwenden Sie nur die Eingänge zu den Kanälen 1, 2, 5 und 6. In diesen Modus werden die Kanäle 1 und 3 vom Eingang 1, die Kanäle 2 und 4 vom Eingang 2, die Kanäle 5 und 7 vom Eingang 5 und die Kanäle 6 und 8 vom Eingang 6 gespeist.

Wenn Sie nur zwei Eingangskanäe verwenden möchten, um Signale an alle acht Verstärkekanäe zu senden, stellen Sie den „Input Mode“-Schalter auf „2 Ch.” und verwenden Sie nur die Eingänge zu den Kanälen 1 und 2. In dieser Modus werden alle Kanäle mit ungerader Zahl (1, 3, 5 und 7) von Eingang 1 und alle Kanäle mit gerader Zahl (2, 4, 6 und 8) von Eingang 2 gespeist.

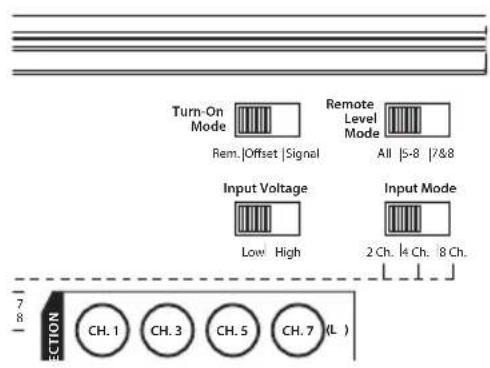

Eingangsspannungs-Bereich:

Eingangsspannungs-Bereich: Das
Eingangsteil des XD800/8v2 hat einen großen
Eingangsspannungs-Bereich (200 mV - 8 V).
Dieser Bereich ist in zwei Teilbereiche unterteilt,
die mit dem Schalter „Input Voltage"
entspruchend eingestellt werden können:

"Low" (Niedrig): für Vorveränderer-Signale
"High" (Hoch): für Laatsprecher-Signale

Ist der Schalter „Input Voltage" auf „Low" gestellt, wird für alle Eingangskanäe ein Eingangsempfindlichkeits-Bereich zwischen 200mV und 2V eingestellt. Das bedeutet, dass die „Input Sens."-Drehregler für alle Kanalteile innerhalb theses Spannungsbereichs arbeiten. Sollen Sie ein nachträglich eingebautes Steuergerät mit konventionellen Ausgängen am

Vorveränder verwenden, werden Sie sich sehr wahrscheinlich für diese Variante entscheiden.

Ist der Schalter „Input Voltage" auf „High" gestellt, wird für alle Eingangsgkanäe ein Eingangsempfindlichkeits-Bereich zwischen 800mV und 8V eingestellt. Dies ist am besten für bestimmte Hochpegel-Signale von Vorverständern und Laufsprecher-Ausgangen von Steuergeräten sowie klinen Verständern. Um Laufsprecher-Ausgange am XD800/8v2 anschließen zu konnen, müssen die Laufsprecherkabel des Steuergeräts oder des kleinen Verständrakers für links und rechts mit je einem Cinchstecker versehen oder mit Cinch-Kabeln verbunden werden. Alternativ konnen Sie JL Audio ECS Laufsprecherkabel-Cinchadapter verwenden (XD-CLRAIC2-SW).

Für den XD800/8v2 sind normalerweise keine Ausgangspegelkonverter notwendig. Wenn Sie feststellen, dass das Ausgangssignal nicht ausreichend verringgert werden kann, wenn ein direktes Lautsprecherpegel-Signal am Veränder anliegt und der „Input Voltage“ Schalter sich in seiner „High“-Position befindet, kann ein Ausgangspegel-Konverter oder Spannungsteiler benutzt werden, um den Signalpegel zu reduzieren.

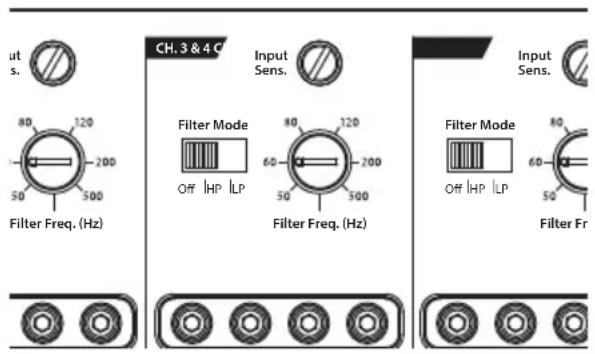

EINSTELLUNG DER EINGANGSEMPFINDLICHKEIT

Uber die mit „Input Sens.” beschriften Regler an jedem Kabelteil kann die Ausgangsspannung des Steuergerats an den Eingangspegel für jeder Paar Verständerkanäle angepasst werden, um ein möglichst unverzerrtes Ausgangssignal zu erzielen. Drehen Sie den Regler im Uhrzeigersinn, um die Eingangsempfindlichkeit zu erhöhen (lauter bei gleicher Eingangsspannung). Die Drehung entgegen dem Uhrzeigersinn führt zu einer niedrigeren Empfindlichkeit (leiser bei gleicher Eingangsspannung).

Genauere Informationen über die optimale Einstellung des Verständers für ein maximales unverzerrtes Ausgangssignal finden Sie in Anhang A (Seite 14) theses Handbuchs. Nach dem Sie die entsprechenden Schritte durchgeführt haben, können Sie die mit dem Regler „Input Sens." die Eingangsempfindlichkeit herunterregeln, bis das System ausgewogen eingestellt ist.

Stellen Sie „Input Sens.” für keinen Kanal eines Verständers im System über den durch das in Anhang A angegebene Verfahren ermittelten Maximalwert ein (Seite 14). Andernfalls treten hörbare Verzerrungen auf und die Laufsprecher konnten beschädigt werden.

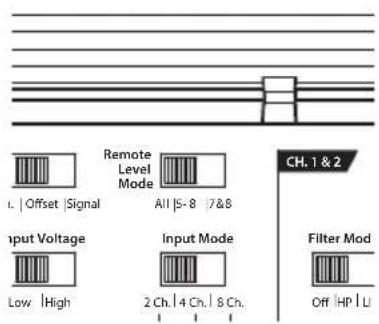

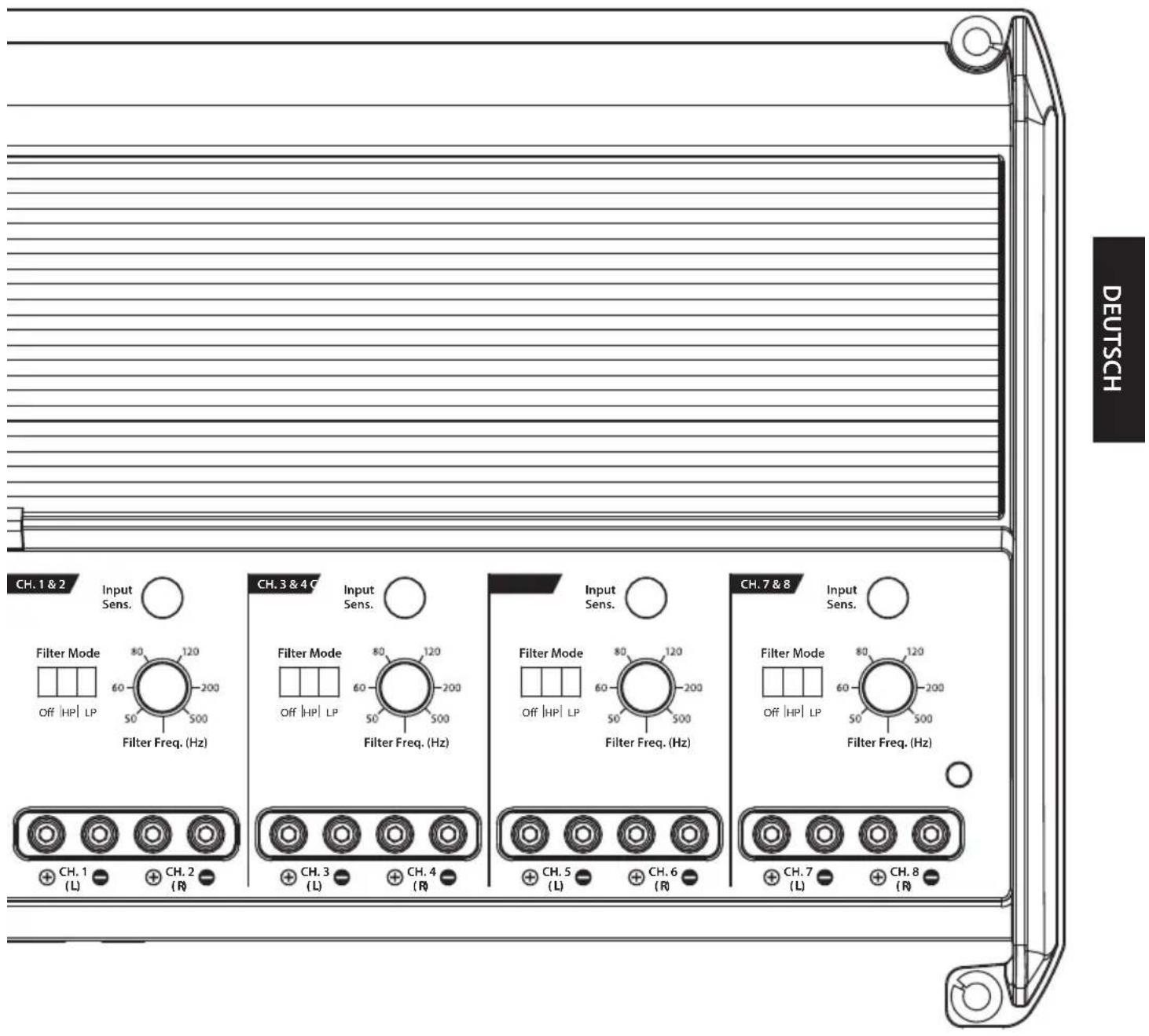

FILTEREINSTELLUNG

Die meisten Laatsprecher können konstruktiv nicht das gesamte für den Menschen hörbare Frequenzspektrum wiedergeben. Aus thisem Grund bestehen die meisten Laatsprechersysteme aus mehreren Laatsprechern, die jeweils einen bestimmten Frequenzbereich wiedergeben. Mit Hilfe von Filtern wird festgelegt, welcher Frequenzbereich zum jeweiligen Teil des Laatsprechersystems geschickt wird. Die Aufteilung der Frequenzbereiche auf verschiedene Laatsprecher kann über passive Filter erfolgen (Spulen und/oder Kondensatoren zwischen den Verstärkerausgängen und den Sprechn). Dies ist zur Filterung zwischen Mittel- und Hochtönern vollig ausreichend. Die Filterung zwischen Subwoofer-Systemen und Satellinenlaatsprechersystemen erfolgt dagegen am Besten über aktive Filter, mit denen Hilfe der Frequenzbereich am Eingang zum Verstärker abgeschritten wird. Aktive Filter sind stabiler als passive Filter und verursichen keinen zusätzlichen Widerstand, der die Leistung des Subwoofer's beeinträchtigen kann.

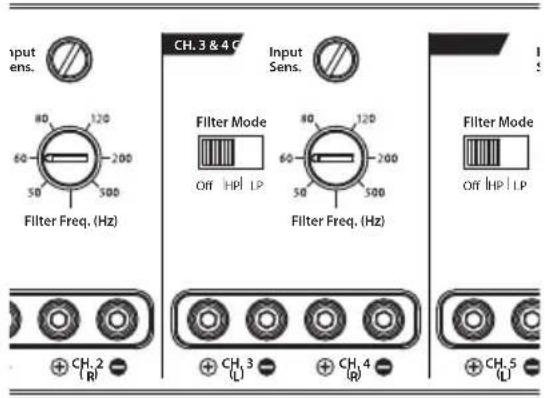

Der in jedem Kanalteil eingebaute aktive Filter des XD800/8v2 kann eingesetzt werden, um zu verhindern, dass schädliche und/oder unerwünschte Frenzen durch die Verständerteile zu dem/eden Laatsprecher/n gelangen. So wird ein besseres Klanggleichgewicht erzielt und Verzerrungen sowie mögliche Laatsprecherdefekte vermieden. Der richtige Einsatz dieser Filter kann die Lebensdauer und Klangtreue Ihres AudioSystems erheblich verlangern.

1) „Filter Mode“-Regler: Der XD800/8v2 ist je Kanalpaar mit einem Filter für 12 dB pro Oktave ausgestattet. Jeder dieser Filter kann unabhängig in eine von zwei Filterarten konfiguriert oder über die dreistufigen „Filter Mode“-Schalter komplett abgestellt werden:

"Off" (Aus): So wird der Filter komplett abgestellt, so dass an den Eingängen zur Versorgung des Verständerkers die volle Frequenzbreite zur Verpfugung stehen. Das eignet sich vor allem für Systeme mit integrierten aktiven Frequenzweichen oder die bei mindestens einem Kanalpaar des XD800/8v2 eine Vollbereichs-Wiederherstellung erfordern.

"LP" (Low-Pass, Tiefpass): Damit werden die Filter so konfiguriert, dass Frenzen, die über der eingestellen Filterfrequenz liegen, auf 12 dB pro Oktave abgeschwacht werden. Das eignet sich vor allem für den Anschluss von Subwoofern an weiteren Kanalen des XD800/8v2 in Bi-Amping-Systemen.

"HP" (High-Pass, Hochpass): Damit werden die Filter so konfiguriert, dass Frenzen, die unter der eingestellen Filterfrequenz liegen, auf 12 dB pro Oktave abgeschwacht werden. Das eignet sich vor allem für den Anschluss von Auto-Lautsprechern an weiteren Kanälen des XD800/8v2 in Bi-Amping-Systemen.

2) „Filter Freq. (Hz)" Die Filterfrequenzmarkierungen um diesen Drehregler dieren der Orientierung und sind im Allgemeinen innerhalb 1/3 Oktave oder darunter genau. Mochten Sie die Filterabschaltfrequenz mit einem hohenen Grad an Prazision einstellen, sehen Sie in der Tabelle in Anhang B (Seite 15) nach.

Tipp: Wenn Sie den XD800/8v2 in Verbindung mit einem Subwoofer-System (LP“Modus), einem Satellitenlautsprechersystem (HP“Modus) oder beim verwenden, bilden 80 Hz eine gute Grundlage als „Filter Freq. (Hz)”-Einstellung. Nachdem die „Input Sens.” wie in Anhang A (Seite 14) dargestellt eingestellt wurde, konnen Sie mithilfe des „Filter Freq. (Hz)”-Reglers die Feinregulierung vornehmen, um den gewünschten Frequenzgang zu erhalten.

Durch Ergänzung der optionalen Remote Level Control (HD-RLC) konnen Sie die Lautstärke von zwei, vier oder allen acht Kanälen des XD800/8v2 vom vorderen Fahrzeugbereich aus einstellen. Sie konnen diese Funktion zur Einstellung des Subwooferpegels, der Lautstärke am hinteren Kanal, der Zone oder)sagar zur Lautstärkeregulierung des gesamten Systems verwenden.

Der HD-RLC wird mithilfe eines beiliegenden Standard-Telefonkabels mit dem Eingang „Remote Level Control" verbunden, der sich auf dem Verbindungspanel des Verständerkers befindet. Mehrere XD-(und HD-) Veränderkoren ganz nach Wunsch über eine einzige HD-RLC-Steuerung bedient werden. Hierzu bedarf es eines Vierdraht-Telefonkabelsplitters und mehrerer Telefonkabel.

Nachdem der HD-RLC an den Veränderungen angeschlossen wurde, funktioniert er wie folgt: Eine volle Drehung gegen den Uhrzeigersinn stellt den Ton vollständig ab. Eine volle Drehung im Uhrzeigersinn stellt die Lautstärke so ein, als wenn der HD-RLC überhaupt nicht angeschlossen wurde. Das Gerät fungiert also ausschließlich als Pegeldämpfer.

"Remote Level Mode"-Schalter: Mit diesen Schalter können Sie einstellen, ob für den Betrieb des HD-RLC eins, zwei oder alle vier Kanalpaare eingesetzt werden sollen.

Ist er auf „All“ eingestellt, hat der HD-RLC-Knopf auf alle vier Kanalpaare die gleiche Auswirkung.

Ist er auf 5 - 8^ (mittlere Position) gestellt, hat der HD-RLC-Knopf lediglich auf die Lautstärke der Kanäle 5, 6, 7 und 8 Einfluss (und keinen auf die Kanäle 1, 2, 3 und 4).

Ist er auf 78^4 eingestellt, wird vom HD-RLC-Knopf lediglich die Lautstärke der Kanäle 7 und 8 beeinflusst (die der Kanäle 1 bis 6 nicht).

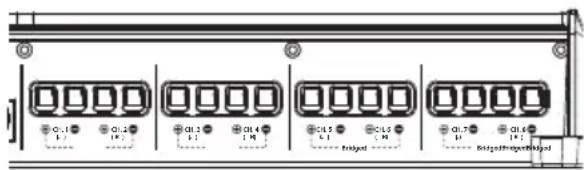

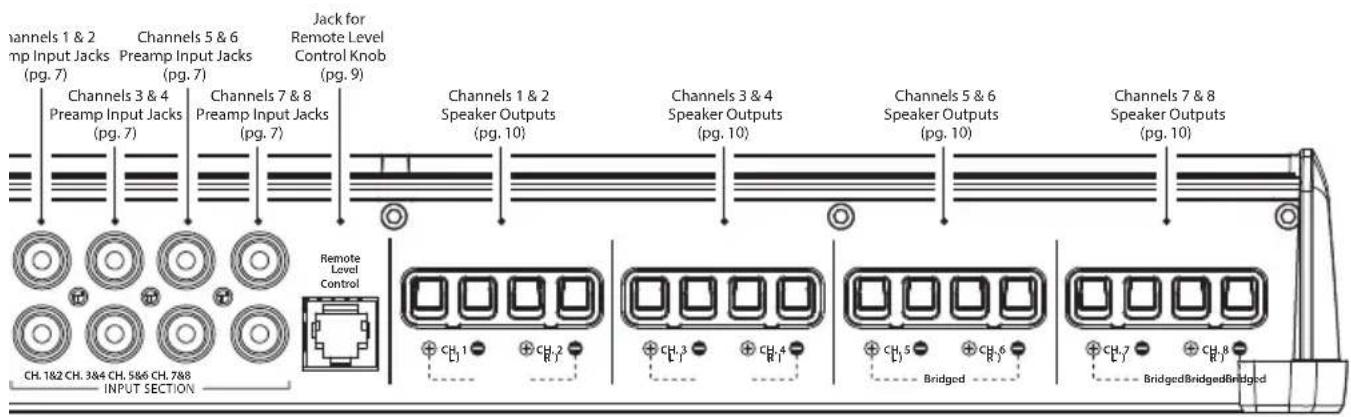

LAUTSPRECHERAUSGÄNGE

Die Laufsprecherausgänge des XD800/8v2 sind ausgelegt, Kabel mit einem Durchmesser von 1,3mm bis 3,3mm aufzunehmen. Um die Laufsprecherkabel am Veränder anzuschlieben, müssen Sie zunachst die Schraube auf der Oberseite der Anschlussleiste mithilfe des beiliegenden 2,5mm Sechskant-Stiftschlusses losdrehen. Isolieren Sie das Ende der Kabel auf 12mm Lange ab und führen Sie die blanke Leitung in die Klemmleiste ein, bis kein blankes Metall mehr sightbar ist. Halten Sie das Kabel in der korrekten Position undziehen Sie die Schraube vorsichtig fest. Achten Sie daraufuf, die Schraube nicht zu überdrehen.

Jedes Kanalpaar des XD800/8v2 ist darauf ausgerichtet, die Lautsprecher bei einer „Stereo“-Konfiguration mit einer Leistung von 2 Ohm oder mehr und bei einer „Bridged“-Konfiguration mit einer Leistung von 4 Ohm oder mehr zu versorgen.

WICHTIG

Eine Laufsprecherleistung unter 2 Ohm pro Kanal (oder 4 Ohm mit Überbrückung) wird nicht empfohlen und kann dazu führen, dass der Veränder in den Schutzmodus besteht, wodurch die Ausgangsleistung verringgert wird.

ÜBERBRÜCKUNG

Überbrückung bezeichnete eine Verbindung der Ausgänge von zwei Verständerkanänen, um einen einzelnen Leistungsbereich abzudecken. Überbrückt produzieren alle Kanäle Signale von derselben Stärke, jedoch mit umgekehrter Polung. Der gemeinsame Ausgang der zwei Kanäle liefert im Vergleich zu einem einzelnen Kanal die doppelte Ausgangsspannung. Der XD800/8v2 ist für eine Überbrückung seiner Kanäle ausgerichtet, ohne dass Eingangsadapter genöttigt werden.

Verwenden Sie nur die Lautsprecherverbindungen „Left+“ und „Right-“, um eine Überbrückung für ein Kanalpaar herzustellen. Die Verbindungen „Left-“ und „Right+“ bleiben ungenutzt. Überbrückt erbringt jeder Kanalpaar optimale Leistung in einem einzigen 4-Ohm-Bereich.

WICHTIG

Ist ein Kanalpaar überbrückt, liefert es 200W x 1 in einem 4-Ohm-Bereich oder 150 W x 1 in einem 8-Ohm-Bereich. Vom Betrieb eines überbrücken Kanalpaares bei weniger als 4 Ohm wird abgeraten. Sie müssen sowohl den linken als auch den rechten Eingang an das Steuererat anschließen, da beide Kanäle eines überbrücken Kanalpaares gespeist werden müssen. Wird nur ein Eingang angeschlossen, kommt es zu einer verringerten Ausgangsleistung sowie einer erhöhten Verzerrung und kann zur Überhitzung des Verständerkers führen. Daher wird dringend davon abgeraten!

Wird ein Kanalpaar des XD800/8v2 überbrückt betrieben, erfolgt der Ausgang an nur einem Kanal (Mono). Dieser Mono-Kanal kann nur Informationen des rechten Kanals, nur Informationen des linken Kanals oder die Summe der Informationen beider Kanale enthalten. Um eine dieser Optionen zu nutzen, konfigurieren Sie die Eingänge des betreffenden Kanalpaares auf eine der folgenden zwei Arten:

1) Informationen nur des linken oder nur des rechten Kanals: Mochten Sie an das Kanalpaar des XD800/8v2 die Signale nur des linken oder nur des rechten Kanals senden, verwenden Sie einen Y-Adapter, um die Signale der einzelnen Kanäle auf den linken und rechten Cincheingang aufzuteilen. Diese Option ist vor allem dann nützlich, wenn Sie ein Kanalpaar des XD800/8v2 einsetzen, um nur die Laufsprecher des linken Kanals zu betreiben, und ein weiteres Kanalpaar des XD800/8v2, um nur die Laufsprecher des rechten Kanals zu betreiben.
2) Informationen des linken und des rechten Kanals: Wenn ein Kanalpaar des XD800/8v2 überbrückt und von einem Stereoeingang gespeist wird, werden der linke und der rechte Kanal automatisch zu einem gemeinsamen Mono-Kanal (links und rechts) zusammenfasst. Diese Option ist vor allem dann nutzlich, wenn ein Kanalpaar des XD800/8v2 eingesetzt wird, um ein Subwoofer-System oder einen gemeinsamen Mono-Mittelkanal zu betreiben.

STATUSANZEIGEN / SCHUTZSCHALTUNG

Auf der Oberseite des Verstärkers befindet sich eine Mehrfarb-LED, die den Betriebsstatus des Verstärkers anziegt.

1) Blinkt grün: Verständner wird eingeschaltet, der Audio-Ausgang ist tonlos.
2)Dauergrün: Veränderer ist eingeschaltet und Funktioniert regular, Audio-Ausgang ist aktiv.

3) Dauerrot: Gibt an, dass der Verständner die sichere Betriebstemperatur übersritten hat, so dass der Verständner in den Selfbstschutzmodus besteht, wodurch die Ausgangsleistung des Verständkers verringgert wird. Kehrt die Temperatur zu einem sicheren Wert zurück, entscheidtstatt des roten wieder grünes Licht, und der Verständner lauft wieder mit voller Leistung.
4)Dauergelb:Gibt an, dass ein Überstrom aufgetreten ist, was davon begleitet wird, dass die betroffenen Kanäle keinen Ton erzeugen. Da der Wegfall des Tons möglicherweise nur sehr kurz anhalt, kann dies als hörbares, wiederholtes Ticken am Ausgang auftreten. Ein Überstrom kann durch eine zu geringe Impedanz verursacht werden, die unter dem optimalen Impedanzbereich des Verständerkers liegt, oder durch einen Kurzschluss in der Lautsprecherverkabelung. Ein Kurzschluss kann durch den Kontakt zwischen positivem und negativem Lautsprecherkabel oder zwischen einem Lautsprecherkabel und der Fahrzeugkarosserie verursicht werden. Die „Status LED" bleibt eine Seite um den lang gelb, auch wenn der Überstrom nur sehr kurz war. Anhand dieser Funktion kann ein Kurzschluss festgestellt werden, indem immer nur jeweils ein Kanal angeschlossen wird. Die „Status LED" wird gelb, wenn Sie den Kanal anschließen, an dem das Problem aufgetreten ist, und die Lautzstärke aufdrehen.

5) LED aus / Verträger schaltet unerwartet ab Die einzige Situation, in der ein unbeschädigter XD800/8v2 vollständig abgeschelt wird, ist, wenn die Spannung der Batterie oder die Remote-Schaltspannung auf unter 10V sinkt. Wenn dies eintritt, erlischt die „Status LED". Der Verträger schaltet wieder ein, wenn die Spannung wieder auf über 11 Volt steigt. Wenn dies bei Ihrem System geschieht, sollen den Sie Ihr Ladesystem und die Stromverkabelung prufen setzen.

Weitere Informationen zur Fehlerbehebung bei diesen Veränderungen finden Sie in Anhang D (Seiten 16, 17).

JL AUDIO KUNDENDIENST

Sollte Ihr Verstärker ausfallen oder eine Fehlfunktion aufweisen, bringen Sie das Produktitte zu Ihr hem Audio Fachhändler zurück, so dass es zum JL Audio Kundendienst eingesandt werden kann. Der Verstärker hat keine Teile oder Sicherungen, die durch den Nutzer repariert oder ausgetauscht werden konnen. Die spezielle Bauweise der Schaltkreise in JL Audio Verstärkern macht den Einsatz speziell geschulten Servicepersonals erforderlich.itte versuchen Sie niemals, den Verstärker selbst zu reparieren oder einh durch nicht autorisierte Service-Werkstätten reparieren zu halten. Dies führt zu einem Erlöschen der Garantie und kann zu weiteren Problemen mit dem Verstärker führen.

Bei Fragen bezüglich Einbau oder Einstellung des Verstärkers, die in thisem Handbuch nicht behandelt werden, wenden Sie sichitte an ihren Handler oder den technischen Kundendienst.

JL Audio Kundendienst Audio Design GmbH:

+49 (0) 7253 - 9465-92

Mo. Bis Fr.: 8h - 12h, 13h - 17h

ANHANG A:

Einstellung der Eingangsempfindlichkeit

Die folgenden Hinweise herself dem Anwender, die Eingangs-empfindlichkeit jedes Kanalpaars des Verstärkers mit Hilfe von allgemein verfügbarbarem Werkzeug innerhalb weniger Minuten einfach und optimal einzustellen.

Benötigte Ausrüstung

• Digitales Wechselstrom-Voltmeter
• CD mit einem Sinus-Testton, aufgenommen mit einem Referenz-Pegel von 0dB, im Frequenzbereich der jeweiligen Kanäle (50 Hz für Subwoofer-Kanäle, 1 kHz für Mittelhochton-Anwendungen).itte verwenden Sie keine abgedämpften Testtöne (-10 dB, -20 dB etc.).

Der Vorgang in neun Schritten

1) Klemmen Sie die Verbindung zwischen dem/den Laatsprecher/n und den Laatsprecherausgangsverbindungen des Verständers ab.
2) Schalten Sie alle klangverarbeitenden Funktionen (Bass/Treble, Loudness, EQ etc.) des Steuergerats und des Verstärkers sowie etwaiger Signal-Prozessoren ab. Bringen Sie den Fader-Regler in die Null-Stellung und stellen Sie die Subwooferpegel auf 3/4 der Maximal-Stellung ein (falls dieser für den XD800/8v2 verwendet wird).
3) Schalten Sie alle „Input Sens.”-Regler der Verstärker ganz runter.
4) Stellen Sie die Lautstärke des Steuergerats auf 3/4 der vollen Lautstärke. Dies ermöglich eine angemessene Veränderung mit moderatem Clipping bei voller Lautstärke.
5) Bestimmen Sie anhand der Tabelle auf dieser Seite die Zielspannung fur die Eingangsempfindlichkeitseinstellung entsprechend der Nennimpedanz des Laufsprechersystems, das an die Verständkerausgabe angeschlossenen is
6) Stellen Sie sicher, dass Sie die Lautsprecher abgeklemmt haben, bevor Sie fortfahren. Spieler Sie einen Titel mit einer geeigneten Sinuskurve (innerhalb des Frequenzbereichs, der vom XD800/8v2 verstärkt wird) bei 3/4 der Steuergerätlautstärke.
7) Schlieben Sie das AC-Voltmeter an die Lautsprecherausgänge des Verständerkers an. Wird das Kanalpaar in Stereo betrieben, brauchen Sie nur an einem Kanal Messungen vorzunehmen. Vergewissern Sie sich bei Vorhandensein einer Überbrückung, dass Sie die Spannung an den richtigen Verbindungen (L + und R-) messen.

8) Drehen Sie den „Input Sens.”-Regler auf, bis die Zielspannung mit dem Voltmeter gemessen wird.
9) Nachdem Sie den XD800/8v2 auf seinen maximalen klirrarmen Ausgangspiegel eingestellt haben, schreiben Sie den/die Lautsprecher wieder an. Die „Input Sens.”-Regler können nun heruntergestellt werden, wenn der Veränder eine Dämpfung besteht, um die gewünschte Balance des Systems zu erreichen.

! WICHTIG

Erhöhen Sie für einen Verständerkanal oder ein Kanalpaar im System die „Input Sens.”-Einstellungen nicht über den maximalen während dieseres Vorgangs festgelegten Pegel. Andernfalls treten hörbare Verzerrungen auf und die Laufsprecher konnten beschädigt werden.

Esisterforderlich,dassiedie „Input Sens."-Einstellung fur die betroffenen Kanale nachjustieren, wenn nach der „Input Sens."-Einstellung im Rahmen dieses Vorgangs ein Entzerrerverstärker aktiviert wurde. Dies gilt fur alle EQ-Verstarkerschaltungen,einschließlich der Klangregler oder EQ-Schaltungen am Steuergerat.EQ-Dampfungen erfordern keine Nachjustierung.

Nennimpedanz Ziel AC Spannung
	Stereo Bridged (Überbräucht)
8 Ω	17,3 V 34,6 V
6 Ω	17,3 V 31,9 V
4 Ω	17,3 V 28,3 V
3 Ω	16 V Nicht empfohlen
2 Ω	14,1 V Nicht empfohlen

ANHANG B: Tabelle zur genauen Frenzeinstellung

"FILTER FREQ"

Sperrungs- Panelbe- Tatsächliche anzahl schriftung Freq.

Regler ganz links: 49

01 49
02. 50^ 49
03. 50
04. 50
05. 52
06. 53
07 55
08 60" .57
09 59
10 61
11. 63
12. 65
13. 68
14. 70
15. 73
16.80 76
17 79
18. 83
19. 86
20. 12 Uhr" .90
21 95
22 100
23. 105
24. 120^ 111
25 118
26 126
27 135
28. 146
29. 160
30 174
31 192
32. 200 217
33 243
34 286
35 339
36 406
37 444
38.500 482
39. 483

Regler ganzrechts:483

ANHANG C: Technische Daten XD800/8v2

Allgemeine Angaben:

Empfohlener Sicherungswert: 80A

Empfohlener Sicherungstyp: MAXI'oder AGU

Eingangsteile:

Anz. Der Eingänge: Vier Stereopaare

Eingangstyp: Differential-symmetrisch mit Cinch-Buchsen

Eingangsspannung: 200mV - 8VRMS

Verständkerteil:

Verstärker-Topologie: NexD™ Ultra-High Speed Klasse D

Netzteil Ungeregeltes MOSFET-Schaltnetzeil

Nennleistung bei 14,4 V, Klirrfaktor <1% +

Rauschbandbreite (20 Hz - 20 kHz)

Stereo, alle Kanale betrieben: 75 W RMS x 8 bei 4 Ohm

100 W RMS x 8 bei 2 Ohm

Überbrück, alle Kanäle betrieben: 150 W RMS x 4 bei

8 Ohm, 200 W RMS x 4 bei 4 Ohm

Nenneistung bei @ 12,5 V Klirrfaktor <1% +

Rauschbandbreite (20Hz - 20 kHz)

Stereo, alle Kanäle betrieben: 60 W RMS x 8 bei 4 Ohm

90 W RMS x 8 bei 2 Ohm

Nennleistung überbrück, alle Kanä betrieben: 120 W

RMS × 4 bei 8 Ohm, 180 W RMS × 4 bei 4 Ohm

Signalrauschabstand:

104 dB bei Nennleistung

(A-bewertet, 20 Hz-20 kHz Rauschbandbreite)

84 dB bei 1 W

(A-bewertet, 20 Hz-20 kHz Rauschbandbreite)

Frequenzgang: 12 Hz - 22 kHz (+0, -1 dB)

Dampfungsfaktor:

150 bei 4 Ohm pro K/50 Hz

75 bei 2 Ohm pro K./50 Hz

Frequenzweichenfilter:

Filtertyp: Zustandsvariable Butterworth-Filter für

12 dB pro Oktave mit zwischen 50 und 500Hz variabel

bleibender Einstellung der Abschaltfrequenz. Als Tiefpass

oder Hochpass konfigurierbar. Abschaltbar.

Abmessungen (LxBxH):

374 mm × 180 mm × 52 mm

ANHANG D: FEHLERBEHEBUNG

"Wie kann ich die Eingangsempfindlichkeit meines Verstärkers korrekt einstellen?"

Bitte lessen Sie Anhang A (Seite 14), um die Eingangsempfindlichkeit auf das maximale verzerrungsarme Ausgangssignal einzustellen.

"Mein Veränder schaltet sich nicht ein."

Überprüfen Sie die Sicherung nicht nur visuell sondern mit einem Durchgangsprüfer. Es ist möglich, das die Sicherung eine schlechte interne Verbindung hat, die nicht durch eine visuelle Inspektion festgestellt werden kann. Es ist am besten, die Sicherung für die Prüfung aus der Halterung zunehmen. Wenn kein Problem an der Sicherung befinden wird, überprüfen Sie den Sicherungshalter.

Überprüfen Sie die Integrität der Verbindungen an den „+12 V DC", „Ground" und „Remote" -Klemmen. Stellen Sie safer, dass keine Kabelisolierung durch die Klemmenschraube eingeklemmt ist und dass alle Verbindungen fest sitzen.

Prufen Sie, ob am „Remote“-Anschluss des Verstärkers +12V anliegen. In manchen Fälle ist die Einschaltleitung des Steuergerats unzureichend, um mehrere Geräte einszuschalten und es ist die Verwendung eines Relais erforderlich. Um dies zu testen, konnen Sie die „Remote“-Klemme mit dem Stromkabel des „+12V DC“ Anschlusses vorübergehend ansteuern, um zu sehen, ob sich der Verstärker dann einschaltet.

"Ich hore ein sich wiederholendes tickendes oder poppendes Gerausch aus dem/den Laufsprecher(n)."

Überprüfen Sie die Laufsprecherkabel auf einen möglichen Kurzschluss, entweder zwischen den positiven und negativen Kabeln oder zwischen den Laufsprecherkabeln und der Masse der Fahrzeugkarosserie. Liegt ein Kurzschluss vor, ist das Audiosignal verzerrt und/oder zu leise. In thisem Fall leuchtet die „Status LED" geb. Es kann hilfreich sein, die Laufsprecherkabel vom Verträker zu trennen und einen anderen Satz von Kabeln, die mit einem Testlautsprecher verbunden sind, zu verwenden.

Überprüfen Sie die Nennimpedanz, um sicherzustellen, dass alle Kanäle des Verstärkers eine Leistung von mindestens 2 Ohm im Stereo-Modus (4 Ohm überbrücken) erbringen.

"Das Audiosignal meines Verstärkers schwankt, wenn ich über eine Bodenwelle fahre oder wenn ich den Verstärker berühre."

Überprüfen Sie die Verbindungen zum Veränder. Stellen Sie sicher, dass die Isolierung aller Kabel welt genug abisoliert wurde, um einen eigenen Kontaktbereich innerhalb der Klemmleiste zu gewährleisten.

Überprüfen Sie die Verbindungen am Verständereingang undchten Sie daraufuf, dass alle Kabel und Stecker fest sitzen.

"Mein Verstärker schaltet sich manchmal ab, meistens bei hohenen Lautstärken."

Überprüfen Sie ihre Spannungsquelle und den Massepunkt. Das Netzteil des XD800/8v2 arbeitet mit einer Spannungsvorsorgung ab 10 V. Wenn der Verstärke bei hohen Lautstärken abschaltet, konnte die Spannungsvorsorgung (oder die Remote-Einschaltspannung) unter 10 V gefallen sein. Diese Spannungsbfälle können sehr kurz sein und sind nur schwer mit einem Voltmeter zu erfassen. Um eine ausreichende Spannung zu gewährleisten, sollen den Sie alle Kabel und Anschlusspunkte überprüfen. Es ist ebenfalls ratsam, das Massekabel zwischen der Batterie und der Fahrzeugkarosserie und das Stromkabel zwischen der Batterie und der Lichtmaschine durch ein stärkeres Kabel zu ersetzen. Invielen Fahrzeugen sind diese Verbindungen zu schwach (2,6 mm bis 4,1 mm Durchmesser). Um Spannungsbfälle zu vermeiden, sollen den diese Kabel auf 5,2 mm Durchmesser aufgerüstet werden, wenn ein Verständersystem mit Hauptsicherungsnennwerten von über 60 A installiert wird. Probleme mit dem Masseanschluss sind der Hauptgrund für falsch diagnostizierte Fehler an Verständern.

"Mein Veränder schaltet sich ein, aber es ist kein Audiosignal zu horen"

Überprüfen Sie das Eingangssignal, indem Sie die Spannung des Steuergeräts mit einem AC-Voltmeter messen, während ein Testsignal wiedergegeben wird (entfern den Sie dazu die Verkabelung am Verständereingang). Die benutzte Frequenz des Testsignals soll der Verständeranwendung entsprechen (Beispiel: 50Hz für Subwoofer-Anwendungen oder 1kHz für die Vollbereichs- und Hochpass-Anwendungen). Es sollte eine stabile Spannung (zwischen 0,1 und 4,0V ) über die Signalkabeln ausgegeben werden.

Überprüfen Sie das Ausgangssignal des Verständers. Halten Sie sich damit an die Vorgehensweise des vorangegangenen Abschnitts (nach dem Sie die Audiosignal-Kabel wieder an den Verständner angeschlossen haben), um die Laufsprecherausgabe des Verständers zu testen. Entfern den Sie dazu die Laufsprecherkabel vom Verständern, um unangenehmige Gereiche und mögliche Schäden am Laufsprecher zu vermeiden. Stellen Sie die Lauststärke auf etwa halbe Höhe ein. An den Laufsprecherausgaben sollen 5 Volt AC oder mehr gemessen werden. Der Pegel des Ausgangssignals kann von Verständern zu Verständern sehr unterscheidlich sein, sollte aber nicht im Millivolt-Bereich liegen, wenn das Steuergerät auf halbe Lauststärke eingestellt ist. Wenn Sie eine ausreichende Spannung messen, fahren Sie mit dem nachsten Schritt wie unter beschieden fort.

Überprüfen Sie die Laufsprecherverkabelung und stellen Sie sicher, dass die Kabel einen gutekontakt zum Metall innerhalb der Anschlussleiste haben. Die Anschlüsse sind für Kabeldurchmesser bis zu 3,25mm ausgelegt. Achten Sie daraufuf, dass die Kabel ausreichend abisoliert sind, um einen ausreichenden Kontakt zum Metall innerhalb der Anschlussleiste zu gewährleisten.

EINBAUNOTIZEN:

Benutzen Sie these Diagramm, um die Schalterstellungen und Reglereinstellungen des Verständers zu notieren.

INTERNATIONALE GARANTIEBEDINGUNGEN:

Einkäufe von Produkten, die außerhalb der Vereinigten Staaten von Amerika getätig wurden, haben nur Anrecht auf Garantievereinbarungen, die mit dem jeweiligen Handler festgesetzt wurden, nicht mit JL Audio, Inc.

JL Audio Vertrieb für Deutschland: Audio Design GmbH

Am Breilingsweg 3, D-76709 Kronau Tel. [phone], Fax [phone] www.audiodesign.de/jlaudio

JL Audio, Inc
10369 North Commerce Pkwy.
Miramar, FL 33025, USA
www.jlaudio.com

(Bitte schicken Sie keine Produkte für Servicezwecke an die obigen Adressen)

MANUEL D'UTILISATION

XD800/8v2

SORTIES DE HAUT-PARLEUR
