Type de produit	Hotte de plafond
Marque	Wolf
Modèle	VC48W
Largeur	48 po (1219 mm)
Hauteur de montage	36 à 84 po (914 à 2134 mm) du bas de la hotte au comptoir
Poids approximatif	27 kg (60 lb)
Alimentation électrique	120 V CA, 60 Hz, 15 A, circuit dédié
Débit d'air (ventilateur interne)	600 pi³/min (CFM)
Débit d'air (ventilateur à distance)	600 ou 1200 CFM selon le modèle de ventilateur
Type de conduit	Rond 6 po (152 mm), métallique rigide
Évacuation	Extérieure ou recirculation (avec kit optionnel)
Filtres	Filtres à graisse en métal amovibles
Matériau principal	Acier inoxydable
Ventilateur	Interne, en ligne ou à distance (selon configuration)
Commande de vitesse	Variateur à semi-conducteur
Recirculation	Possible avec trousse de recirculation (vendue séparément)
Garantie	Contactez le service client Wolf

FOIRE AUX QUESTIONS - VC48W WOLF

Comment retirer les filtres à graisse ?

Tirez le rebord avant du panneau inférieur de la hotte vers le bas pour l’ouvrir. Les filtres sont ensuite accessibles et peuvent être retirés en les tirant vers le bas. N’utilisez jamais la hotte sans les filtres en place.

Quelle est la distance minimale d’installation entre la hotte et la cuisinière ?

La distance entre le bas de la hotte et le comptoir doit être comprise entre 36 po (914 mm) et 84 po (2134 mm).

Puis-je utiliser la hotte en mode recirculation ?

Oui, avec un ventilateur interne, vous pouvez installer la hotte en recirculation à l’aide d’une trousse de recirculation disponible chez les dépositaires Wolf agréés. Les gaines et le couvercle d’évent ne sont pas fournis.

Quel type de conduit dois-je utiliser ?

Utilisez exclusivement des gaines métalliques rigides rondes de 6 po (152 mm). Évitez les gaines flexibles. Scellez les joints avec du ruban d’aluminium ou du ruban adhésif haute température.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d’abord l’alimentation électrique et les connexions. Si le problème persiste, contactez un centre de service Wolf agréé. Ne tentez pas de réparer la hotte vous-même.

Comment brancher l’alimentation électrique de la hotte ?

Assurez-vous que le courant est coupé au panneau de service. Utilisez un circuit dédié de 15 A, 120 V. Connectez le fil de terre à la vis verte, puis reliez le blanc au blanc et le noir au noir. Pour les ventilateurs à distance, le câblage peut différer (bleu et brun).

Puis-je installer un ventilateur à distance avec cette hotte ?

Oui, la hotte est compatible avec des ventilateurs à distance Wolf de 600 ou 1200 CFM. Dans ce cas, retirez le boîtier du ventilateur interne et installez une bride de raccordement fournie.

Comment nettoyer les filtres à graisse ?

Les filtres en métal peuvent être nettoyés au lave-vaisselle ou à la main avec de l’eau chaude savonneuse. Assurez-vous qu’ils sont complètement secs avant de les remettre en place.

Où se trouve la plaque signalétique de la hotte ?

La plaque signalétique se trouve sous le côté gauche de la hotte, au-dessus des filtres. Vous devez retirer les filtres pour y accéder. Elle contient les numéros de modèle et de série.

Quelle est la garantie de la hotte Wolf VC48W ?

Pour les détails de la garantie, veuillez consulter le site Web de Wolf ou contacter le service client au 800-222-7820. La garantie standard est généralement de deux ans, mais vérifiez pour votre région.

MODE D'EMPLOI VC48W WOLF

3 Hotte installée au plafond
4 Préparation du site

eSpécifications

8 Installation de la hotte: ventilateur interne

11 Installation de la hotte: ventilateur en ligne/à distance
14 Dépannage

Les caractéristiques et les specifications peuvent être modifiées en tout temps sans préavis. Visitez wolfappliance.com/specs pour obtenir les renseignements les plus récents.

Remarque importante

Pour s'assurer que ce produit est installé et utilisé en toute sécurité et aussi efficacement que possible, prenez note des types de renseignement mis en évidence tout au long de ce guide :

REMARQUE IMPORTANTE met en evidence des renseignements qui sont particulièrement importants.

MISE EN GARDE indique une situation où une blessure mineure ou des dommages au produit peuvent se produire si les directives ne sont pas respectées.

AVERTISSEMENT décrit un danger qui peut cause une blessure grave ou la mort si les précautions ne sont pas respectées.

REMARQUE IMPORTANTE : Tout au long de ce guide, les dimensions entre parenthèses sont en millimétres à moins d'indication contraire.

REMARQUE IMPORTANTE: Conservez ces directives pour l'inspecteur en électricité local.

Renseignements sur le produit

Des renseignements importants sur le produit, y compris les numérores de modulo et de série, se trouvent sur la plaque signalétique du produit. La plaque signalétique est située sous le côté gauche de la hotte, au-dessus des filtres (les filtres doivent être enlevés). Reportez-vous à l'illustration ci-dessous.

Si vous avez besoin de service, communique avec le service Wolf certifié par l'usine avec les numérodes de modèle et de série. Pour obtenir le nom du centre de service Wolf certifié par l'usine le plus pres de chez vous ou si vous avez des questions concernant l'installation, consultez la section Contact et assistance de notre site Web, www.wolfappliance.com ou appelez le service à la clientèle de Wolf au 800-222-7820.

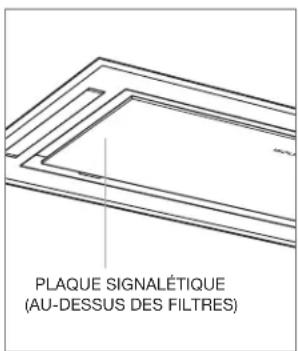

Emplacement de la plaque signaletique

DIRECTIVES IMPORTANTES

AVENTISSEMENT

EN VUE DE RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES, RESPECTEZ LES ÉLÉMENTS SUIVANTS:

a) Le travail d'installation et le câblage électrique doit être effectuels par une (des) personne(s) qualifiée(s) conformément à tous les codes et normes applicables, y compris ceux concernant la construction résistance au feu.
b) Il faut siffisamment d'air pour la combustion appropriée et l'évacuation des gaz dans le conduit (cheminee) de l'équipement de chauffage au mazout pour éviter le refoulement de l'air. Suivez les directives du fabricant de l'équipement de chauffage et les normes de sécurité comme celles publiées par la National Fire Protection Association (NFPA ou association nationale de protection contre les incendies), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE ou société americaine des ingénieurs de chauffage, réfrigeration et climatisation) et les autorités locales concernant les codes.
c) Lorsque vous coupez ou percez dans un mur ou un plafond, n'endommagez pas les fils électriques ou d'autres services publics cachés.
d) Les ventilateurs à enveloppe doivent toujours être ventilés vers l'extérieur.

Gaines

A VERTISSEMENT

Utilisez uniquement des gains métalliques.

Consultez un professionnel en CVC qualifié pour des installations et des applications de gains précises.

La hotte accepte une gaine ronde de 6 po (152). Utilisez uniquement des gains métalliques rigides.

Un trace de gains court et droit est plus efficace et assure une meilleure performance. Si le trace des gains dépasse 50 pi (15 m), un ventilateur à débit plus élevé pourrait être requis pour obtenir le débit d'air approprié. Un ventilateur à distance installé sur une gaine courte peut augmenter le niveau du bruit.

Les ventilateurs internes et en ligne nécessitent un capuchon de toit ou de mur. Utilisez des vis autotaraudeuses et du ruban d'aluminium ou du ruban adhésif en toile pour température élevé pour sceller les joints entre les sections de gaine.

La hotte comprend une persienne antiretour. Les codes locaux peuvent exiger l'utilisation d'une persienne antiretour ou d'air d'appoint. Communiquez avec votre professionnel en CVC local pour connaître les exigences précises.

Une persienne d'air d'appoint est offerte par les dépositaires Wolf autorisés.

MISE EN GARDE

En vue de réduire le risque d'incendie et de correctement evacuer l'air, achemiez l'air vers l'extérieur. Ne ventilé pas l'évacuation dans des espaces entre des murs, des plafonds, des greniers, des garages ou des garages.

MISE EN GARDE

En vue de réduire le risque d'incendie et de chocolélectrique, installez cette hotte de cuisinière uniquement avec les modèles de ventilateur à distance classés pour un maximum de 3 ampères pour utilisation avec une commande de vitesse à semi-conducteur ou des ventilateurs internes fabriqués par Wolf, « Ventilateur—600 pi³/min ».

Gaines

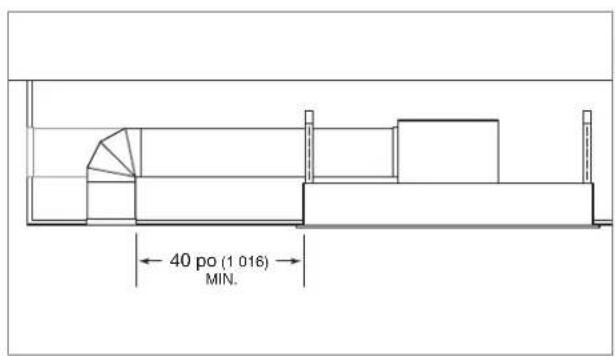

APPLICATION DE REMISE EN CIRCULATION

La hotte avec un ventilateur interne peut etre installee dans une application de remise en circulation. L'évacuation d'air doit mesurer au moins 40 po (1016) de chaque coté de la hotte.Reportez-vous a l'illustration ci-dessous.

Les gains et le couvercle d'event ne sont pas fournis.

Une trousse de remise en circulation, offerte par les dépositaires Wolf autorisés, est requise.

Application de remise en circulation

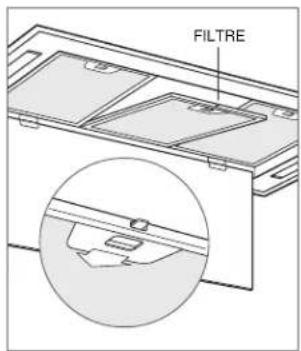

Retrait du filtré

Pour acceder aux filtres àGRAISE, tirez le rebord avant du panneau inférieur de la hotte vers le bas et laissez-le pivoter vers le bas.

Pour refirer les filtres, reportez-vous à l'illustration ci-dessous.

REMARQUE IMPORTANTE: Ne faites pas fonctionner la hotte de ventilation sans les filtres àGRAISE.

Retrait du filtré

Exigences d'installation

Installes la hotte à une distance de 36 po (914) à 84 po (2 134) de la partie inférieure de la hotte jusqu'au comptoir.

La hotte nécessite un assemblage de ventilateur 600 CFM interne ou a en ligne ou a 600 CFM ou a 1200 CFM distance, offert par les dépositaires Wolf autorisés.

Consultez un professionnel en CVC qualifié pour des installations et des applications de gains précises.

Électricité

L'installation doit se conformer à tous les codes électriques applicables.

Repérez l'alimentation électrique dans la zone ombragée indiquée dans l'illustration ci-dessous. Ayez un fil (Romex) d'au moins 12 po (305) pour effectuer la connexion. Un circuit séparé servant uniquement cet apparéil est requis.

EXIGENCES ÉLECTRIQUES

Alimentation electrique mise à la terre, 120 volts CA, 60 Hz

Service Circuit dédié de 15 ampères

36 po (914) A 84 po (2134) DU REBORD INFÉRIEUR JUSQU'AU COMPTOIR

Emplacement de I'electricite

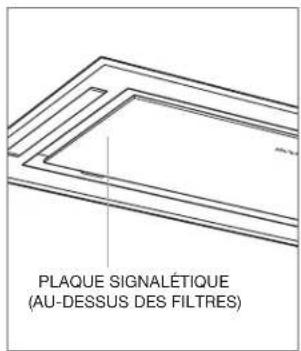

Emplacement de la plaque signaletique

Préparation du plafond

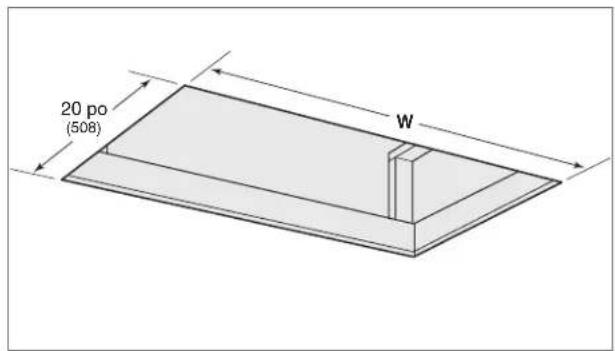

Reportez-vous au tableau et aux illustrations ci-dessous pour la dimension des ouvertures et du cadre typique. Effectuez le cadre en utilisant du bois mesurant au moins 2 × 4 po (51 x 102). Le cadre doit pouvoir soutenir une charge d'au moins 100 lb (45 kg).

HOTTE	W
Hotte de 36 po 34	1/2 po (873)
Hotte de 48 po 46	1/4 po (1 175)

Dimension des ouvertures

Cadre de soutien (typique)

Supports de montage

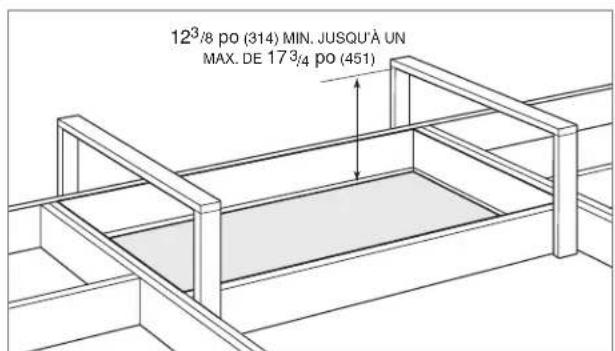

Pour déterminer la hauteur des supports de montage réglables, soustrayez 5 po (127) de la hauteur du cadre de soutien (p. ex., hauteur du cadre de soutien - 5 po = H).

Utilisez les vis de 3/8 po (10) de longueur fournies pour fixer les supports. Reportez-vous à l'illustration ci-dessous.

Réglage des supports

Installation de la hotte-ventilateur interne

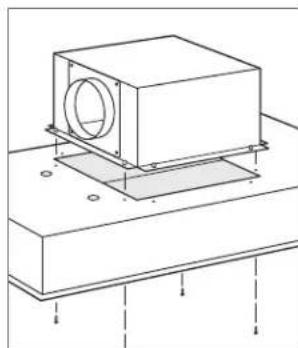

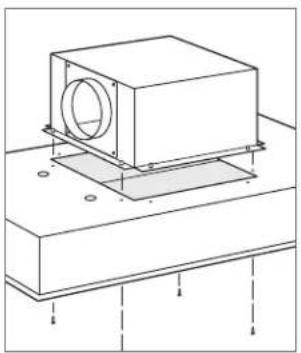

RETRAIT DU BOITIER DU VENTILATEUR

Retirez le boitier du ventilateur de la hotte en retardant les quatre vis. Reportez-vous à l'illustration ci-dessous.

Retrait du boitier du ventilateur

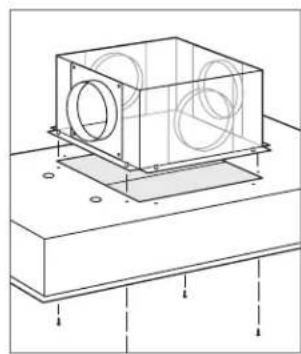

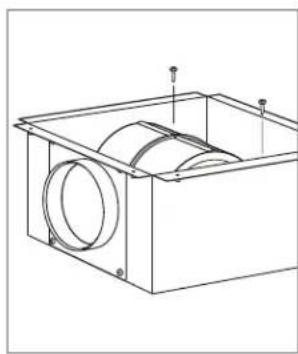

INSTALLATION DU VENTILATEUR

REMARQUE IMPORTANTE: Le ventilateur doit être installé et branché avant d'effectuer la connexion électrique jusqu'à la hotte.

1 Insérez l'évacuation ronde située sur le ventilateur dans l'évacuation ronde située sur le boitier du ventilateur.
Fixez le ventilateur au boitier du ventilateur avec le deux vis fournies avec le ventilateur. Reportez-vous à l'illustration ci-dessous.
3 Pivotez le boitier du ventilateur de maniere à ce que l'évacuation ronde de 6 po (152) soit correctement placée. Reportez-vous à l'illustration ci-dessous.
Fixez le boitier du ventilateur à la hotte avec les vis existantes.

Installation du ventilateur interne

Direction de l'évacuation

Installation de la hotte-ventilateur interne

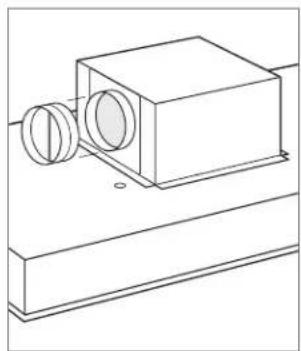

INSTALLATION DU REGISTRE

Placez le registre rond sur l'évacuation ronde et fixez avec du ruban adhésif en toile. Reportez-vous à l'illustration ci-dessous.

Installation du registre

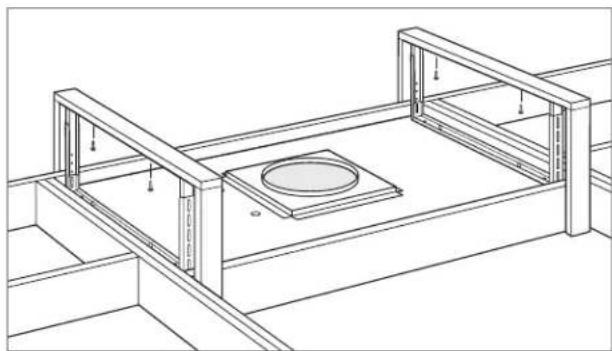

INSTALLATION DES SUPPORTS

Fixez les deux supports de montage à la hotte en utilisant les quatre vis de 9/16 po (14) de longueur fournies. Reportez-vous à l'illustration ci-dessous.

Installation de la hotte-ventilateur interne

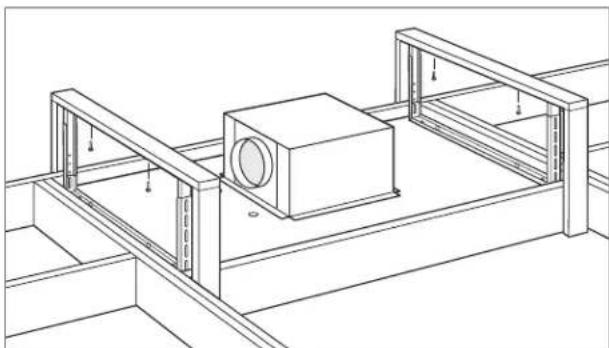

INSTALLATION DE LA HOTTE

REMARQUE IMPORTANTE : La quincaillerie de montage n'est pas fournie.

1 Vérifiez que le panneau de commande de la hotte se trouve du côté croit. Reportez-vous à l'illustration ci-dessous.
2 Insérez la hotter dans l'ouverture.
Fixez la hotte au cadre de soutien au plafond. Reportez-vous à l'illustration ci-dessous.
4 Reliez les gains au registre, puis fixez avec du ruban adhésif en toile.

Emplacement du panneau de commande

Installation de la hotte

CONNEXIONS

AVERAGEMENT

Avant d'effectuer des connexions électriques, assurez-vous que l'alimentation est coupée au niveau du panneau de service.

1 Retirez l'alveole defonçable située au-dessus de la boîte de connexion résidentielle, puis insérez le fil d'alimentation résidentiel (Romex) dans le coffret électrique. Reportez-vous à l'illustration ci-dessous.
2 Reliez l'alimentation électrique au coffret électrique avec un connecteur approuve UL ou C/UL (non fourni).
3 Reliez le fil vert ou nu de mise à la terre à la vis verte de mise à la terre. Utilisez les connecteurs de fil appropriés (non fournis) pour effectuer les connexions de blanc à blanc et noir à noir.
4 Placez toutes les connexions de cablage à l'intérieur du coffret électricque, puis installez le couvercle. Vérifie que tous les fils sont sécurisés et non coincés entre le couvercle et le coffret électricque.
5 Insérez la fiche du boîtier du panneau de commande dans la prise du ventilateur. Reportez-vous à l'illustration ci-dessous.

Connexions

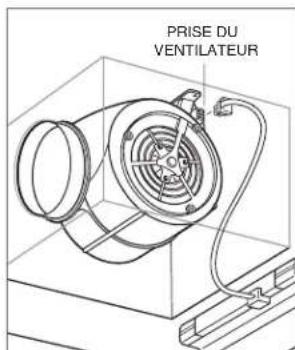

Connexion du ventilateur

Installation de la hotte-ventilateur en ligne/à distance

RETRAIT DU BOITIER DU VENTILATEUR

1 Retirez le boitier du ventilateur de la hotte en retardant les quatre vis. Reportez-vous à l'illustration ci-dessous.
2 Eliminez le boitier du ventilateur et les vis.

Retrait du boitier du ventilateur

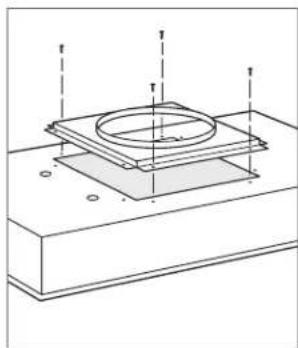

INSTALLATION DE LA BRIDE

1 Placez la bride sur le dessus de la hotte.
Fixez la bride à la hotte avec les vis de 1/4 po (6) de longueur fournies. Reportez-vous à l'illustration ci-dessous.

Installation de la bride

Installation de la hotte-ventilateur en ligne/à distance

INSTALLATION DES SUPPORTS

Fixez les deux supports de montage à la hotte en utilisant les quatre vis de 9/16 po (14) de longueur fournies. Reportez-vous à l'illustration ci-dessous.

REMARQUE IMPORTANTE: La quincaillerie de montage n'est pas fournie.

1 Vérifiez que le panneau de commande de la hotte se trouve du côté droit. Reportez-vous à l'illustration ci-dessous.
2 Insérez la hotte dans l'ouverture.
3 Fixez la hotte au cadre de soutien au plafond. Reportez-vous à l'illustration ci-dessous.
4 Reliez les gains au registre, puis fixez avec du ruban adhésiF en toile.

Emplacement du panneau de commande
Installation de la hotte

Installation de la hotte-ventilateur en ligne/à distance

CONNEXIONS

AVERAGEMENT

Avant d'effectuer des connexions électriques, assurez-vous que l'alimentation est coupée au niveau du panneau de service.

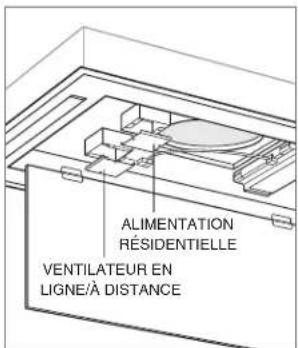

Alimentation résidentielle :

1 Retirez l'alveole defonçable située au-dessus de la boite de connexion résidentielle, puis insérez le fil d'alimentation résidentiel (Romex) dans le coffret électrique. Reportez-vous à l'illustration ci-dessous.
Fixez l'alimentation electrique au coffret electrique avec un connecteur approuve UL ou C/UL (non fourni).
3 Reliez le fil vert ou nu de mise à la terre à la vis verte de mise à la terre. Utilisez les connecteurs de fil appropriés (non fournis) pour effectuer les connexions de blanc à blanc et noir à noir.
4 Placez toutes les connexions de cablage à l'intérieur du coffret électricque, puis installez le couvercle. Vérifie que tous les fils sont sécurisés et non coincés entre le couvercle et le coffret électricque.

Connexions

Alimentation en ligne/à distance :

1 Retirez l'alveole defonçable située au-dessus de la boîte de connexion en ligne/à distance du ventilateur, puis insérez le fil d'alimentation résidentiel (Romex) du ventilateur dans le coffret électrique.
2 Fixez l'alimentation électrique au coffret électrique avec un connecteur approuve UL ou C/UL (non fourni).
3 Reliez le fil vert ou nu de mise à la terre à la vis verte de mise à la terre. Utilisez les connecteurs de fil appropriés (non fournis) pour effectuer les connexions de blanc à bleu et noir à brun.
4 Placez toutes les connexions de cablage à l'intérieur du coffret électricque, puis installez le couvercle. Vérifie que tous les fils sont sécurisés et non coincés entre le couvercle et le coffret électricque.
5 Insérez la fiche du boîtier du panneau de commande dans la prise située sur le côte de la boîte de connexion.

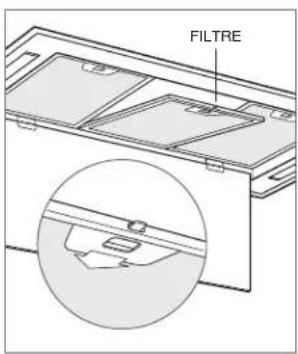

Achèvement

1 Installéz les filtres àGRAISS. Reportez-vous à l'illustration ci-dessous.
2 Basculez le couvercle inférieur vers le haut pour le replacer.
3 Rétabilliséz l'alimentation électrique au niveau du panneau de circuit et vérifie le fonctionnement.

Installation du filtré

Dépannage

REMARQUE IMPORTANTE: Si la hotte ne fonctionne pas correctement, suivez les étapes de dépannage suivantes :

1 Vérifiez l'alimentation électric de la hotte.
2 Verifiez les connexions.
3 Si la hotte ne fonctionne toujours pas correctement, communiquez avec un centre de service Wolf certifié par l'usine. Ne tentez pas de réparer la hotte. Wolf n'est pas responsable du service requis pour corriger une installation défectueuse.
