Type de produit	Table de cuisson gaz encastrable (cuisinière)
Marque	Bosch
Modèle	PRY6A6B70Q
Nombre de brûleurs	4 (éco, standard, puissant)
Dimensions (L x P x H) approximatives	560 x 490 x 50 mm
Poids approximatif	12 kg
Type de gaz	Gaz naturel / GPL (selon réglage)
Pression de gaz	20 mbar (gaz naturel) / 28-30 mbar (GPL)
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance électrique maximale	1 W (veille)
Dispositif de sécurité	Dispositif de sécurité (soupape de coupure automatique)
Allumage intégré	Allumage électronique
Matériau de la plaque	Acier émaillé / verre (selon modèle)
Grilles	Grilles amovibles en fonte
Chapeaux de brûleur	Amovibles pour nettoyage
Nettoyage	Nettoyer avec un chiffon humide et détergent doux; ne pas utiliser de nettoyeur vapeur
Pièces détachées disponibles	Injecteurs, vis bypass, joints, coudes de raccordement
Réparabilité	Service après-vente technique; conversion de gaz possible par un professionnel
Classe d'appareil	Classe 3 (encastrable) selon EN 30-1-1
Garantie	Sous réserve d'installation conforme

FOIRE AUX QUESTIONS - PRY6A6B70Q BOSCH

Comment installer la table de cuisson ?

L'installation doit être réalisée par un spécialiste agréé. Découpez le plan de travail aux dimensions indiquées, scellez les bords en bois, et fixez la table à l'aide des pinces fournies. Respectez les distances de sécurité et assurez une ventilation suffisante.

Comment raccorder le gaz ?

Le raccordement doit être conforme aux normes locales. Utilisez un flexible métallique ou une conduite rigide. Le coude de raccordement fourni (G 1/2) doit être monté avec le joint (réf. 00034308). Assurez-vous que le robinet d'arrêt est accessible et vérifiez l'étanchéité après raccordement.

Comment changer le type de gaz ?

La conversion doit être effectuée par un spécialiste. Remplacez les injecteurs par ceux du nouveau gaz, ajustez les vis bypass selon le tableau, et appliquez l'autocollant fourni près de la plaque signalétique. Vérifiez la pression de gaz.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que l'alimentation électrique est branchée, que les brûleurs sont correctement assemblés (chapeaux et répartiteurs). Nettoyez les électrodes d'allumage. Si le problème persiste, contactez le service après-vente.

Comment nettoyer la table de cuisson ?

Retirez les grilles et les chapeaux de brûleur. Nettoyez avec un chiffon humide et un détergent doux. Ne jamais utiliser de nettoyeur vapeur. Les pièces en fonte peuvent être lavées à la main. Séchez soigneusement avant de remonter.

Quels sont les risques d'explosion ?

Une fuite de gaz peut provoquer une explosion. En cas d'odeur de gaz, coupez immédiatement l'alimentation, aérez la pièce et n'actionnez aucun interrupteur. Faites vérifier l'installation par un professionnel. Ne raccordez pas l'appareil à un système d'évacuation.

Puis-je installer la table de cuisson au-dessus d'un four ?

Oui, uniquement sous un four à ventilation forcée. Respectez les dimensions spécifiques du four pour l'épaisseur du plan de travail. Placez une barre de séparation incombustible à 10 mm sous la table.

Où trouver les pièces détachées ?

Les pièces comme les injecteurs, les joints et les vis bypass sont disponibles auprès du service après-vente Bosch. Références : joint 00034308, coude de raccordement G 1/2 (réf. G 10006024).

Comment régler la flamme minimale ?

Tirez le bouton en position minimale pour accéder à la vis bypass. Utilisez un tournevis pour régler la vis selon le tableau fourni. Ne retirez pas l'anneau d'étanchéité. Assurez-vous que la flamme ne s'éteint pas.

Puis-je utiliser un adaptateur pour le gaz ?

Non, n'utilisez pas d'adaptateur. Le raccordement doit être direct avec le coude fourni. Tout adaptateur peut compromettre l'étanchéité et la sécurité.

MODE D'EMPLOI PRY6A6B70Q BOSCH

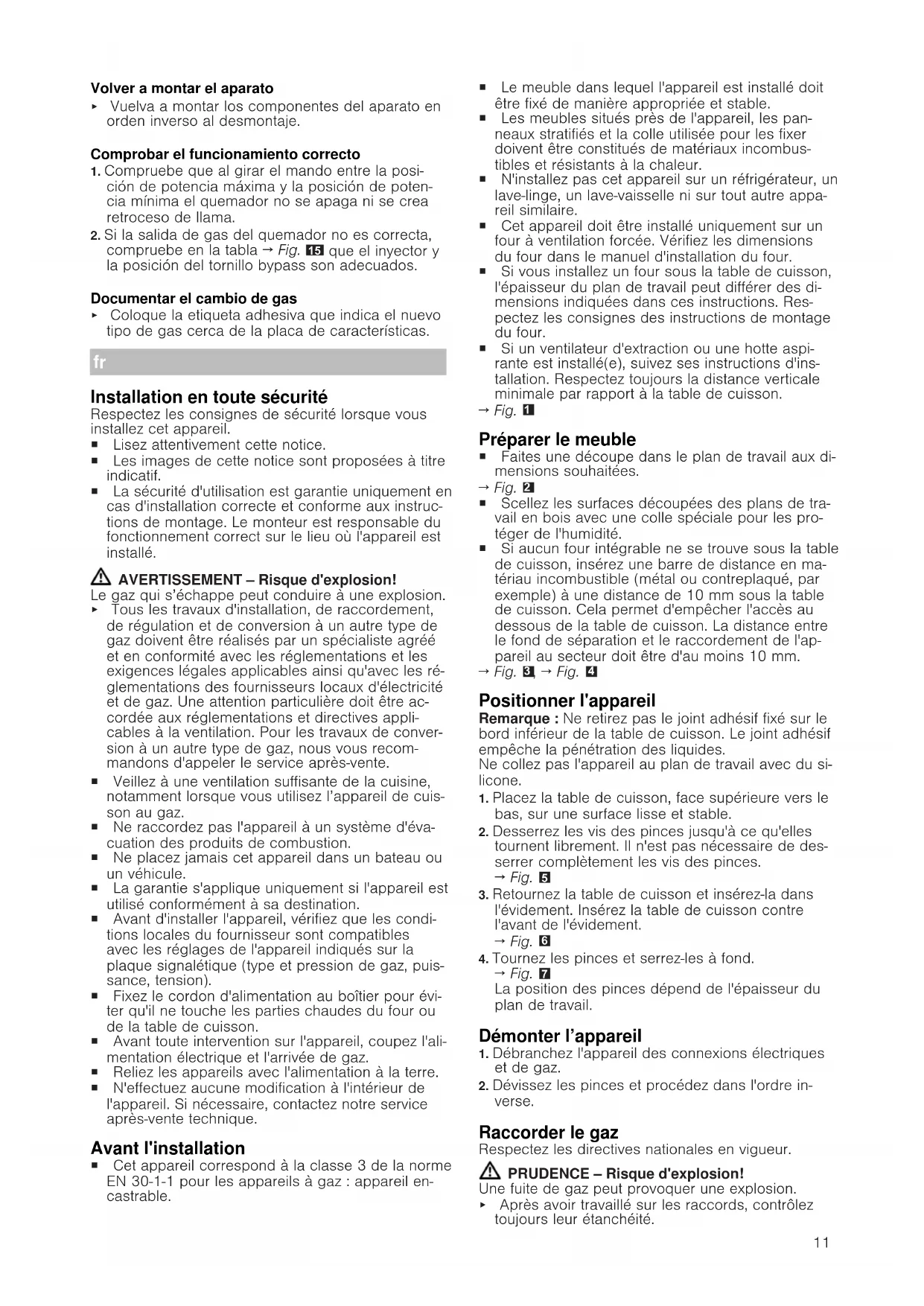

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet apparéil.

Lisez attentivement cette notice.
- Les images de cette notice sont proposées à titre indicatif.
- La sécurité d'utilisation est garantie uniquement en cas d'installation correcte et conforme aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu ou l'appareil est installé.

AVERTISSEMENT - Risque d'explosion!

Le gaz qui s'échappe peut conduire à une explosion.

Tous les travaux d'installation, de raccordement, de regulation et de conversion a un autre type de gaz doivent etre realizedespar un specialiste agree et en conformite avec les reglementations et les exigences legales aplicables ainsi qu'vec les reglementations des fournisseurs locaux d'électricite et de gaz. Une attention particuliere doit etre accordee aux reglementations et directives applicables à la ventilation. Pour les travaux de conversion a un autre type de gaz, nous vous recom-mandons d'appler le service après-vente.
Veillez à une ventilation suffisante de la cuisine, notamment lorsque vous utilisez l'appareil de cuisson au gaz.
- Ne raccordez pas l'appareil à un système d'évacuation des produits de combustion.
- Ne placez jamais cet apparéil dans un bateau ou un vehicule.
- La garantie s'applique uniquement si l'appareil est utilisé conformément à sa destination.
- Avant d'installer l'appareil, vérifie que les conditions locales du fournisseur sont compatibles avec les réglages de l'appareil indiqués sur la plaque signalétique (type et pression de gaz, puissance, tension).
Fixez le cordon d'alimentation au boitier pour évi-ter qu'il ne touche les parties chaudes du four ou de la table de cuisson.
- Avant toute intervention sur l'appareil, coupez l'alimentation électrique et l'arrivée de gaz.
Reliez les apparéils avec l'alimentation à la terre.
- N'effectuez aucune modification à l'intérieur de l'appareil. Si nécessaire, contactez notre service après-vente technique.

Avant l'installation

• Cet apparéil correspond à la classe 3 de la norme EN 30-1-1 pour les apparéils à gaz : apparéil encastrable.

• Le meuble dans lequel l'appareil est installé doit être fixé de manière appropriée et stable.

• Les meubles situés pres de l'appareil, les pan-neaux stratifiés et la colle utilisée pour les fixer doivent être constitués de matérielux incombustibles et résistants à la chaleur.
• N'installez pas cet apparéil sur un réfrigerateur, un lave-linge, un lave-vaisselle ni sur tout autre apparéil similaire.
• Cet appeareil doit être installé uniquement sur un four à ventilation forcee. Vérifiez les dimensions du four dans le manuel d'installation du four.
• Si vous installez un four sous la table de cuisson, l'épaissur du plan de travail peut différer des dimensions indiquées dans ces instructions. Respectez les consignes des instructions de montage du four.
• Si un ventilateur d'extraction ou une hotte aspirante est installé(e), suivez ses instructions d'installation. Respectez toujours la distance verticale minimale par rapport à la table de cuisson.

Fig. 1

Préparer le meuble

• Faites une découpe dans le plan de travail aux dimensions souhaitées.
  Fig. 2
  Scellez les surfaces découvertes des plans de travail en bois avec une colle spéciale pour les protégéger de l'humidité.
  Sieldom four integrable ne se trouve sous la table de cuisson, inserez une barre de distance en matieriau incombustible (metal ou contreplaqué, par exemple) à une distance de 10 mm sous la table de cuisson. Cela permet d'empêcher l'accès au dessous de la table de cuisson. La distance entre le fond de séparation et le raccordement de l'appareil au secteur doit être d'au moins 10 mm.

Fig. 3 Fig. 4

Positionner l'appareil

Remarque: Ne retirez pas le joint adhesif fixe sur le bord inférieur de la table de cuisson. Le joint adhesif empêche la pénétration des liquides.
Ne collez pas l'appareil au plan de travail avec du silicone.

1. Placez la table de cuisson, face supérieure vers le bas, sur une surface lisse et stable.
2. Desserrez les vis des pinces jusqu'à ce qu'elles tournent librement. Il n'est pas nécessaire de desserer complètement les vis des pinces.

$$ \rightarrow \text {F i g .} 5 $$

1. Retournez la table de cuisson et insérez-la dans l'évidement. Insérez la table de cuisson contre l'avant de l'évidement.

$$ \rightarrow F i g. \quad 6 $$

1. Tournez les pincees et serrez-les à fond.

$$ \rightarrow \text {F i g .} 7 $$

La position des pinces dépend de l'épaissur du plan de travail.

Démonter l'appareil

1. Debranche l'appareil des connexions électriques et de gaz.
2. Devissez les pinces et procededans I'ordre inverse.

Raccorder le gaz

Respectez les directives nationales en vigueur.

PRUDENCE - Risque d'explosion!

Une fuite de gaz peut provoquer une explosion.

• Àprous avoir travaillé sur les raccords, contrôle toujours leur étanchéité.

• DisPOSEz le raccordement au gaz de manière à ce que le robinet d'arret soit accessible.
  Assurez-vous que les informations relatives au type de gaz et à la pression de gaz figurant sur la plaque signalétique correspondant aux conditions locales de raccordement.
  Raccordez l'appareil à une conduite de gaz rigide ou à un flexible métallique.

• Le flexible métallique ne doit pas entraîr en contact avec les parties mobiles du meuble dans lequel l'appareil est installé (par exemple, un tiroir) et ne doit pas passer dans des zones pouvant être obstruées.
• Coude de raccordement du gaz sur l'appareil : R 1/2.
• Ne déplacez pas le coude de raccordement du gaz et ne le tordez pas.

Pièces de rechange pour le raccordement au gaz

Vous pouvez obtenir des pieces pour le raccordement au gaz auprès du service après-vente technique.

Joint 00034308

Coude de raccordement du gaz : G 10006024 1/2

1. Remplacez le coude de raccordement au gaz de l'appareil par le coude de raccordement au gaz G 1/2 fourni dans le sac d'accessoires.
   Fig. 9
2. Insérez le joint entre le raccordement au gaz de l'appareil et l'alimentation en gaz.
   Fig. 10

Branchement électrique

• Cet apparéil est de type Y: le cable de raccordement ne doit pas être remplaced par l'utilisateur, mais uniquement par le service après-venture technique. Respectez le type de cable et la section minimale.
• Les tables de cuisson sont livrées avec un cordon d'alimentation avec ou sans fiche.
  Raccordez uniquely les appareils équipés d'une fiche à des prises de courant dotées d'un conducteur de protection correctement installé.
  Si la fiche n'est pas accessible pour l'utiliser, prévoyez un disjoncteur de déconnexion omnipolaire avec une ouverture de contact minimale de 3 mm.
  →Fig. 11

Modification du type de gaz

Si la reglementation du pays le permet, cet apparéil peut être adapté à d'autres types de gaz, à condition qu'ils soient indiqués sur la plaque signalétique. Vous trouverez les pieces correspondantes dans le sac fourni avec l' apparéil ou vous pouvez les obtenir auprès du service après-vente. Vous trouverez la bonne combinaison pour le brûleur et le type de gaz respectifs dans le tableau Fig. 15.

C Brûleuréco
D Bruleur standard
E Bruleur prussant

Régulation des robinets

1. Reglez les boutons sur la position de puissance minimale et tirez-les.

2. Appuyez sur le support en caoutchouc couple avec la pointe du tournevis pour acceder à la vis bypass.

→Fig.12

Ne retirez jamais l'anneau d'étanchéité. L'anneau d'étanchéité empêche les liquides et les poussières de pénétrer à l'intérieur de l'appareil, ce qui entraverait son bon fonctionnement.

1. Lors du réglage des vis bypass (M), respectez le tableau Fig. 15.

2. A: serrez fermement les vis bypass.

3. B: les vis bypass doivent arriver au ras de la douille.
   →Fig.13

Remplacer les buses

1. Retirez les grilles, ainsi que tous les chapeaux de brûleur et les répartiteurs.
2. Remettez les buses en place à l'aide de la clé appropriée et serrez-les soigneusement pour garantir leur étanchéité.

→Fig. 14

Veillez à ce que la buse ne se détache pas lors de l'enlèvement ou de la fixation.

Réinstaller l'appareil

• Réinstallé les composants de l'appareil en procédant dans l'ordre inverse.

Vérifier la fonctionnalité

1. Vérifiez que le fait de tourner le bouton entre la position de puissance maximale et la position de puissance minimale ne provoque pas l'extinction du brûleur ou un retour de flamme.
2. Si la sortie de gaz du brûleur n'est pas correcte, dans le tableau Fig. 15 vérifie que l'injecteur et la position de la vis bypass sont corrects.

Documenter la modification du type de gaz

• Placez l'autocollant indiquant le nouveau type de gaz pres de la plaque signalétique.
