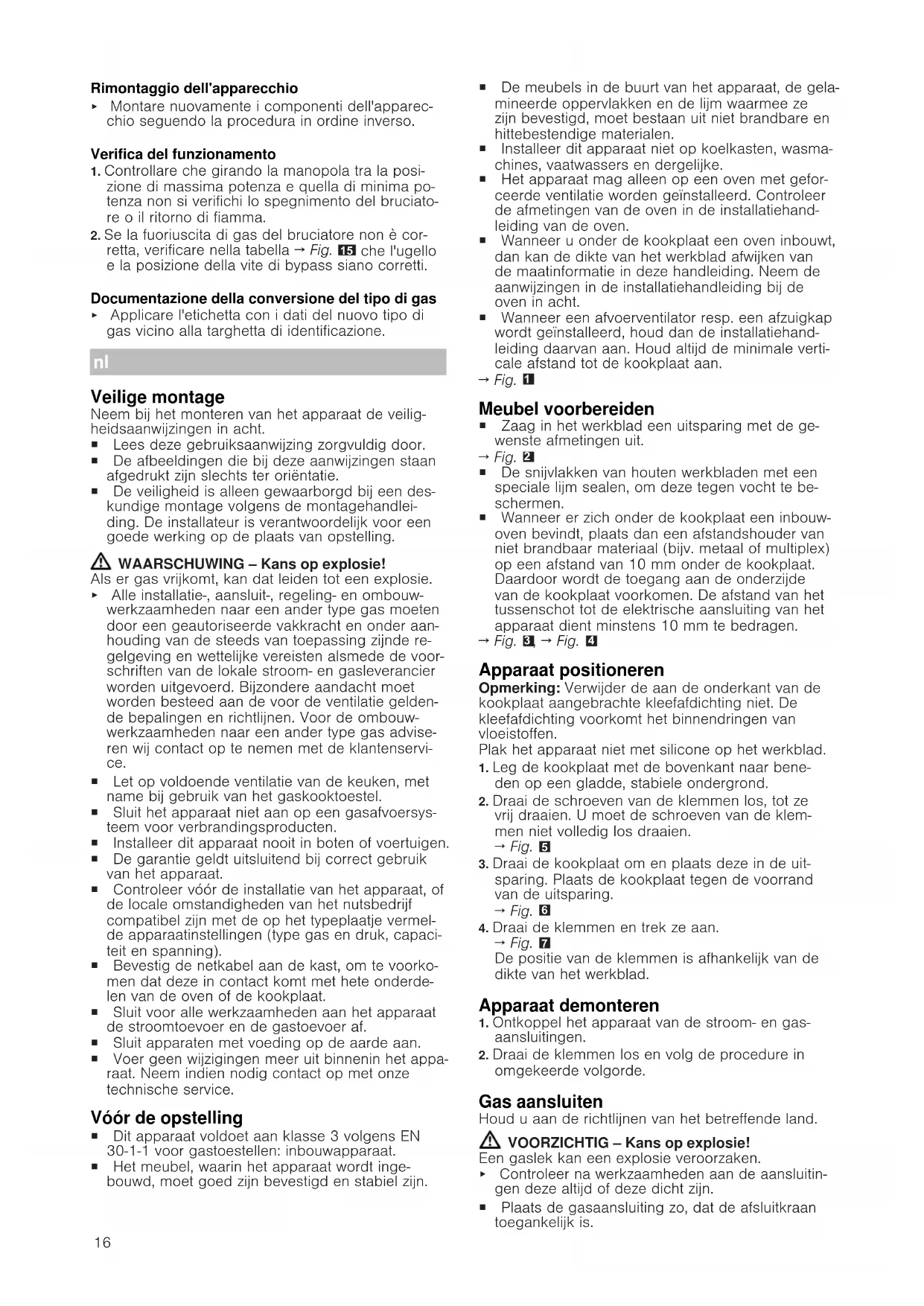

Notice BOSCH PRY6A6B70Q - page 16
Bekijk de handleiding : Français FR Ελληνικά EL Nederlands NL Română RO
Handleidingassistent
Aangedreven door ChatGPT
Wachten op uw bericht
Productinformatie

Merk : BOSCH

Model : PRY6A6B70Q

Categorie : Fornuis

Download de handleiding voor uw Fornuis in PDF-formaat gratis! Vind uw handleiding PRY6A6B70Q - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PRY6A6B70Q van het merk BOSCH.

GEBRUIKSAANWIJZING PRY6A6B70Q BOSCH

Veilige montage Neem bij het monteren van het apparaat de veilig- heidsaanwijzingen in acht. ¡ Lees deze gebruiksaanwijzing zorgvuldig door. ¡ De afbeeldingen die bij deze aanwijzingen staan afgedrukt zijn slechts ter oriëntatie. ¡ De veiligheid is alleen gewaarborgd bij een des- kundige montage volgens de montagehandlei- ding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling. WAARSCHUWING‒Kans op explosie! Als er gas vrijkomt, kan dat leiden tot een explosie. ▶ Alle installatie-, aansluit-, regeling- en ombouw- werkzaamheden naar een ander type gas moeten door een geautoriseerde vakkracht en onder aan- houding van de steeds van toepassing zijnde re- gelgeving en wettelijke vereisten alsmede de voor- schriften van de lokale stroom- en gasleverancier worden uitgevoerd. Bijzondere aandacht moet worden besteed aan de voor de ventilatie gelden- de bepalingen en richtlijnen. Voor de ombouw- werkzaamheden naar een ander type gas advise- ren wij contact op te nemen met de klantenservi- ce. ¡ Let op voldoende ventilatie van de keuken, met name bij gebruik van het gaskooktoestel. ¡ Sluit het apparaat niet aan op een gasafvoersys- teem voor verbrandingsproducten. ¡ Installeer dit apparaat nooit in boten of voertuigen. ¡ De garantie geldt uitsluitend bij correct gebruik van het apparaat. ¡ Controleer vóór de installatie van het apparaat, of de locale omstandigheden van het nutsbedrijf compatibel zijn met de op het typeplaatje vermel- de apparaatinstellingen (type gas en druk, capaci- teit en spanning). ¡ Bevestig de netkabel aan de kast, om te voorko- men dat deze in contact komt met hete onderde- len van de oven of de kookplaat. ¡ Sluit voor alle werkzaamheden aan het apparaat de stroomtoevoer en de gastoevoer af. ¡ Sluit apparaten met voeding op de aarde aan. ¡ Voer geen wijzigingen meer uit binnenin het appa- raat. Neem indien nodig contact op met onze technische service. Vóór de opstelling ¡ Dit apparaat voldoet aan klasse 3 volgens EN 30-1-1 voor gastoestellen: inbouwapparaat. ¡ Het meubel, waarin het apparaat wordt inge- bouwd, moet goed zijn bevestigd en stabiel zijn. ¡ De meubels in de buurt van het apparaat, de gela- mineerde oppervlakken en de lijm waarmee ze zijn bevestigd, moet bestaan uit niet brandbare en hittebestendige materialen. ¡ Installeer dit apparaat niet op koelkasten, wasma- chines, vaatwassers en dergelijke. ¡ Het apparaat mag alleen op een oven met gefor- ceerde ventilatie worden geïnstalleerd. Controleer de afmetingen van de oven in de installatiehand- leiding van de oven. ¡ Wanneer u onder de kookplaat een oven inbouwt, dan kan de dikte van het werkblad afwijken van de maatinformatie in deze handleiding. Neem de aanwijzingen in de installatiehandleiding bij de oven in acht. ¡ Wanneer een afvoerventilator resp. een afzuigkap wordt geïnstalleerd, houd dan de installatiehand- leiding daarvan aan. Houd altijd de minimale verti- cale afstand tot de kookplaat aan.

Meubel voorbereiden ¡ Zaag in het werkblad een uitsparing met de ge- wenste afmetingen uit.

¡ De snijvlakken van houten werkbladen met een speciale lijm sealen, om deze tegen vocht te be- schermen. ¡ Wanneer er zich onder de kookplaat een inbouw- oven bevindt, plaats dan een afstandshouder van niet brandbaar materiaal (bijv. metaal of multiplex) op een afstand van 10 mm onder de kookplaat. Daardoor wordt de toegang aan de onderzijde van de kookplaat voorkomen. De afstand van het tussenschot tot de elektrische aansluiting van het apparaat dient minstens 10 mm te bedragen.

Apparaat positioneren Opmerking:Verwijder de aan de onderkant van de kookplaat aangebrachte kleefafdichting niet. De kleefafdichting voorkomt het binnendringen van vloeistoffen. Plak het apparaat niet met silicone op het werkblad.

1. Leg de kookplaat met de bovenkant naar bene-

den op een gladde, stabiele ondergrond.

2. Draai de schroeven van de klemmen los, tot ze

vrij draaien. U moet de schroeven van de klem- men niet volledig los draaien.

3. Draai de kookplaat om en plaats deze in de uit-

sparing. Plaats de kookplaat tegen de voorrand van de uitsparing.

4. Draai de klemmen en trek ze aan.

De positie van de klemmen is afhankelijk van de dikte van het werkblad. Apparaat demonteren

1. Ontkoppel het apparaat van de stroom- en gas-

2. Draai de klemmen los en volg de procedure in

omgekeerde volgorde. Gas aansluiten Houd u aan de richtlijnen van het betreffende land. VOORZICHTIG‒Kans op explosie! Een gaslek kan een explosie veroorzaken. ▶ Controleer na werkzaamheden aan de aansluitin- gen deze altijd of deze dicht zijn. ¡ Plaats de gasaansluiting zo, dat de afsluitkraan toegankelijk is.17 ¡ Zorg ervoor dat de informatie over type gas en gasdruk zoals vermeld op het typeplaatje overeen- komen met de lokale aansluitvoorwaarden. ¡ Sluit het apparaat aan op een starre gasleiding of een flexibele metalen leiding. ¡ De flexibele metalen leiding mag niet in contact komen met bewegelijke delen van het meubel waarin het apparaat is ingebouwd, (bijv. een lade) en mag niet door ruimtes leiden, die geblokkeerd kunnen worden. ¡ Gasaansluitbeugel op het apparaat: R 1/2 . ¡ De gasaansluitbeugel niet bewegen of verdraaien. Reserve-onderdelen voor gasaansluiting U kunt onderdelen voor de gasaansluiting krijgen via de technische service. Afdichting 00034308 Gasaansluitbeugel: G 1/2 10006024 Gasaansluiting R 1/2

Gasaansluiting G 1/2

1. Vervang de gasaansluitbeugel op het apparaat

door de in de zak met toebehoren meegeleverde gasaansluitbeugel G 1/2.

2. Plaats de afdichting tussen de gasaansluiting van

het apparaat en de gastoevoer.

Elektrische aansluiting ¡ Het apparaat is van type Y: de aansluitkabel mag niet door de gebruiker, maar uitsluitend door de technische service worden vervangen. Houd het kabeltype en de minimale aderdiameter aan. ¡ De kookplaten worden met een voedingskabel met of zonder stekker geleverd. ¡ Sluit apparaten die met een stekker zijn uitgerust, uitsluitend aan op stopcontacten met een correct geïnstalleerde randaarde. ¡ Wanneer de stekker voor de gebruiker niet toe- gankelijk is, een alpolige scheidende veiligheids- automaat met een minimale contactopening van 3 mm installeren.

Omschakeling naar een ander gastype Wanneer de voorschriften van een land het toelaten, kan dit apparaat aan andere typen gas aanpassen worden aangepast, voor zover deze op het type- plaatje zijn vermeld. De passende onderdelen vindt u in de zak die met het apparaat is meegeleverd, of u kunt ze betrekken via de service. In de tabel →Fig.

vindt u voor de betreffende brander en het betreffende gastype de passende combinatie. Spaarbrander Normale brander Sterke brander Regulering van de kraan

1. Zet de draaiknop op de minimale vermogensstand

en trek deze er uit.

2. Druk met de punt van de schroevendraaier op de

flexibele rubberen houder, om bij de bypass- schroef te komen.

Verwijder nooit de afdichtring. De afdichtingen voorkomen dat er vloeistof of vuil in het binnenste van het apparaat komt, wat een nadelige invloed op de werking kan hebben.

3. Houd voor het instellen van de bypass-schroeven

aan. ‒ A: Draai de bypass-schroeven stevig aan. ‒ B: De bypassschroeven moeten vlak aansluiten op de omranding.

1. Verwijder roosters, branderdeksels en verdelers.

2. Zet de koppen er met de passende moersleutel er

weer in en draai ze zorgvuldig vast, om de lek- dichtheid te waarborgen.

Erop letten dat de kop tijdens het afnemen of het bevestigen niet losraakt. Apparaat weer inbouwen ▶ Bouw de apparaatcomponenten in omgekeerde volgorde weer in. Functionaliteit controleren

1. Controleer of het draaien van de draaiknop tussen

de positie voor maximaal vermogen en de positie voor minimaal vermogen niet tot het doven van de brander of flashback leidt.

2. Controleer wanneer de gasuitstroming van de

brander niet correct is in de Tabel →Fig.

of de kop en de stand van de bypass-schroef correct zijn. Omschakeling naar het type gas documenteren ▶ Plak de sticker met de vermelding van het nieuwe type gas in de buurt van het typeplaatje.
