Type de produit	Caméra de surveillance
Résolution	4MP (2560 x 1440)
Angle de vue	105°
Vision nocturne	Oui, jusqu'à 30 mètres
Connectivité	Ethernet, Wi-Fi
Stockage	Carte microSD, jusqu'à 128 Go
Alimentation	PoE (Power over Ethernet) ou adaptateur secteur
Dimensions	Ø 10 cm x 8 cm
Pondération IP	IP66 (résistant aux intempéries)
Compatibilité	Compatible avec les systèmes de gestion vidéo
Maintenance	Nettoyage régulier de l'objectif et mise à jour du firmware
Sécurité	Chiffrement des données, accès sécurisé par mot de passe
Garantie	2 ans

FOIRE AUX QUESTIONS - QNB8002 Hanwha

Comment réinitialiser ma caméra Hanwha QNB8002?

Pour réinitialiser votre caméra, localisez le bouton de réinitialisation sur l'appareil. Appuyez et maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que le témoin lumineux clignote, puis relâchez le bouton.

Pourquoi ma caméra ne se connecte-t-elle pas au réseau?

Vérifiez que la caméra est correctement alimentée et que le câble réseau est bien connecté. Assurez-vous également que votre routeur fonctionne correctement et que la caméra est dans la portée du Wi-Fi, si vous utilisez une connexion sans fil.

Comment accéder aux vidéos enregistrées?

Vous pouvez accéder aux vidéos enregistrées en vous connectant à l'interface web de la caméra via votre navigateur. Utilisez l'adresse IP de la caméra et connectez-vous avec vos identifiants. Allez ensuite dans la section 'Enregistrements' pour visualiser les vidéos.

La qualité d'image est-elle faible, que faire?

Assurez-vous que l'objectif de la caméra est propre et qu'il n'y a pas d'obstructions. Vérifiez également les paramètres de résolution dans l'interface de la caméra et ajustez-les si nécessaire.

Comment ajuster les paramètres de détection de mouvement?

Connectez-vous à l'interface web de la caméra, allez dans les paramètres de 'Détection de mouvement' et ajustez la sensibilité et les zones de détection selon vos besoins.

Que faire si la caméra émet un bip?

Un bip peut indiquer divers problèmes, y compris une perte de connexion réseau ou une erreur de configuration. Vérifiez le statut de la connexion réseau et consultez le manuel pour d'autres codes d'erreur.

Comment mettre à jour le firmware de ma caméra?

Téléchargez la dernière version du firmware depuis le site officiel de Hanwha. Accédez à l'interface de la caméra, allez dans 'Mise à jour du firmware' et suivez les instructions pour installer la mise à jour.

Ma caméra ne s'allume pas, que faire?

Vérifiez que l'alimentation est correctement branchée et que le câble d'alimentation n'est pas endommagé. Essayez de brancher la caméra sur une autre prise pour éliminer un problème d'alimentation.

Comment changer le mot de passe par défaut?

Connectez-vous à l'interface web de la caméra, allez dans les paramètres de 'Sécurité', puis modifiez le mot de passe par défaut dans les options de compte utilisateur.

La caméra ne fonctionne pas la nuit, que faire?

Vérifiez que la fonction de vision nocturne est activée dans les paramètres de la caméra. Assurez-vous également que l'environnement est suffisamment sombre pour que les capteurs IR puissent fonctionner.

MODE D'EMPLOI QNB8002 Hanwha

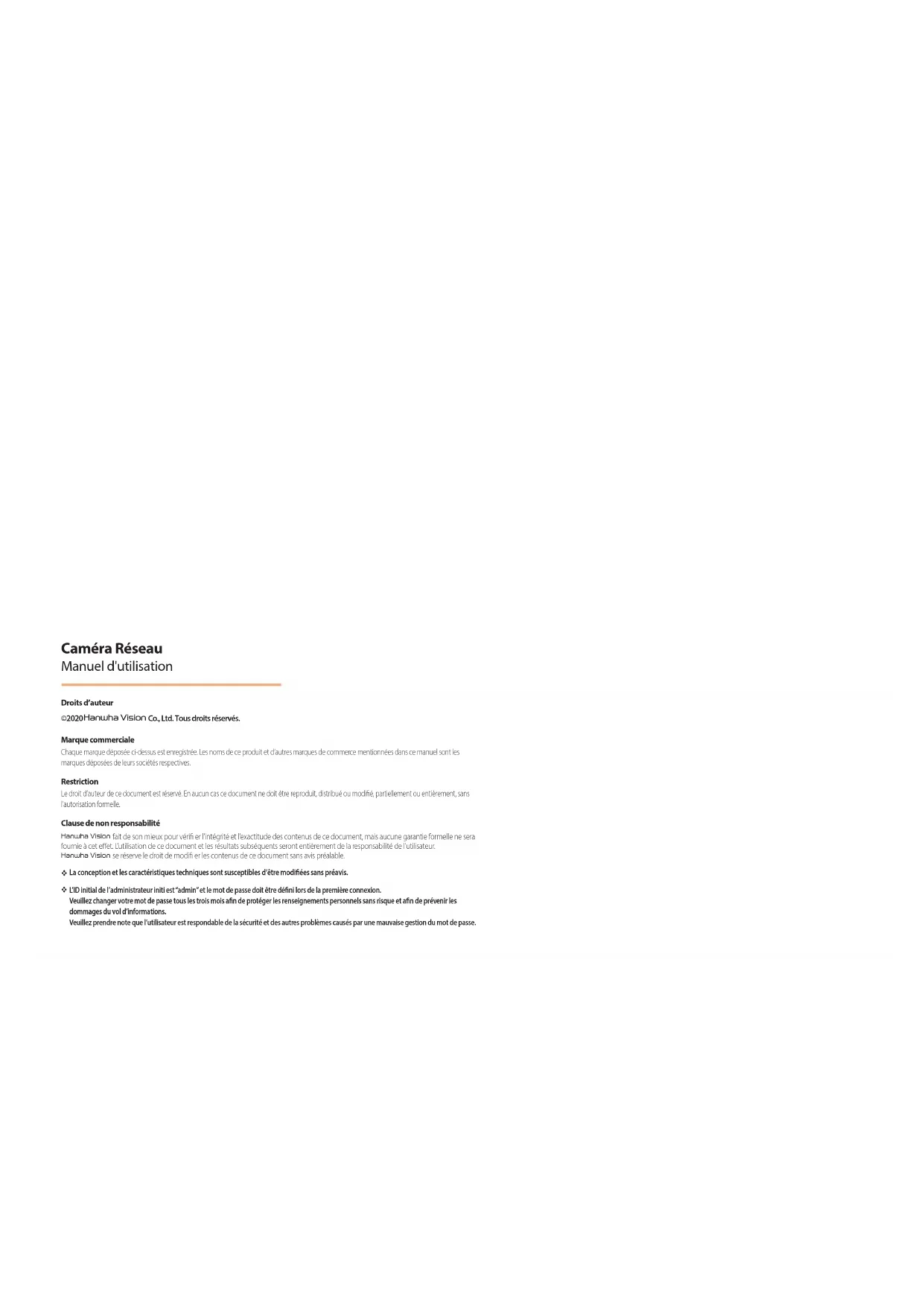

Manuel d’utilisation QNB-6002/QNB-8002Droits d’auteur ©2020 Hanwha Vision Co., Ltd. Tous droits réservés. Marque commerciale Chaque marque déposée ci-dessus est enregistrée. Les noms de ce produit et d’autres marques de commerce mentionnées dans ce manuel sont les marques déposées de leurs sociétés respectives. Restriction Le droit d’auteur de ce document est réservé. En aucun cas ce document ne doit être reproduit, distribué ou modié, partiellement ou entièrement, sans l’autorisation formelle. Clause de non responsabilité Hanwha Vision fait de son mieux pour véri er l’intégrité et l’exactitude des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet eet. L’utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l’utilisateur. Hanwha Vision se réserve le droit de modi er les contenus de ce document sans avis préalable.

La conception et les caractéristiques techniques sont susceptibles d’être modiées sans préavis.

L’ID initial de l’administrateur initi est “admin” et le mot de passe doit être déni lors de la première connexion. Veuillez changer votre mot de passe tous les trois mois an de protéger les renseignements personnels sans risque et an de prévenir les dommages du vol d’informations. Veuillez prendre note que l’utilisateur est respondable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe. Caméra Réseau Manuel d'utilisationFrançais _3 ● PRÉSENTATION présentation

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

1. Veuillez lire ces instructions.2. Conservez ces instructions.3. Prêtez attention à tous les avertissements.4. Veuillez suivre toutes les instructions.5. N’utilisez pas cet appareil à proximité de l’eau.

6. Nettoyez la zone contaminée sur la surface du produit avec un chiffon doux et sec ou un chiffon humide.

(Ne pas utiliser un détergent ou des produits cosmétiques contenant de l’alcool, des solvants et des tensioactifs ou des produits contenant du pétrole, car ils peuvent déformer ou endommager le produit.)

7. N’obstruez pas les ouvertures de ventilation. Procédez à l’installation conformément aux instructions du

8. Ne pas installer l’appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et

les autres appareils (incluant les amplificateurs) produisant de la chaleur.

9. Veillez à vous conformer aux sécurités des prises de terre et polarisées. Une prise dite polarisée est composée

de deux fiches, une plus large que l’autre. Une prise de terre est composée de deux fiches et d’une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolète.

10. Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d’alimentation et particulièrement

au niveau des fiches et des prises de courant et au niveau où ils se situent.11. N’utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.12. Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l’appareil. Si vous utilisez un chariot, déplacez le chariot transportant l’appareil avec précaution afin d’éviter les blessures que pourrait entraîner un basculement accidentel.13. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.14. Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l’appareil a été endommagé de quelque manière que ce soit, comme cordon d’alimentation endommagé, liquide répandu, objets tombés sur l’appareil, appareil exposé à la pluie et à l’humidité, il ne fonctionne pas normalement ou est tombé par terre.

15. Ce produit est destiné à être alimenté par une unité d’alimentation répertoriée de « classe 2 » ou « LPS » et un

courant nominal de 12 VDC, 0,5 A ou PoE, 0,13 A. (QNB-6002)

16. Ce produit est destiné à être alimenté par une unité d’alimentation répertoriée de « classe 2 » ou « LPS » et un

courant nominal de 12 VDC, 0,5 A ou PoE, 0,13 A. (QNB-8002)17. Ce produit est destiné à être alimenté par un courant isolé. Si vous utilisez une force excessive lors de l’installation du produit, la caméra risque d’être endommagée et de ne pas fonctionner correctement. Si vous installez le produit à l’aide d’outils non conformes, le produit risque d’être endommagé. Ne pas installer le produit dans un endroit où des substances chimiques ou des nuages d’huile existent ou peuvent être générés. Comme les huiles comestibles telles que l’huile de soja peuvent endommager ou déformer le produit, n’installez pas le produit dans la cuisine ou près de la table de cuisine. Cela peut endommager le produit.

Lors de l’installation du produit, veillez à ne pas laisser la surface du produit se colorer avec une substance chimique. Certains solvants chimiques tels que des produits de nettoyage ou des adhésifs peuvent causer de graves dommages à la surface du produit. Si vous installez / désassemblez le produit d’une manière qui n’a pas été recommandée, les fonctions / performances de production peuvent ne pas être garanties. Installez le produit en vous référant à “Installation et connexion” dans le manuel d’utilisation. L’installation ou l’utilisation du produit dans l’eau peut causer des dommages importants au produit. Ce périphérique a été vérifié à l’aide d’un câble STP. L’utilisation d’une liaison à la terre GND et d’un câble STP appropriés est recommandée pour protéger efficacement votre produit et vos biens contre les tensions transitoires, la foudre et les coupures de communication. AVERTISSEMENT AFIN DE RÉDUIRE LE RISQUE D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L’HUMIDITÉ. NE PAS INSÉRER D’OBJET MÉTALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L’ÉQUIPEMENT. Veillez à éviter toute projection de liquide sur l’appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases. Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d’installation. ATTENTION ATTENTION RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR ATTENTION : POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L’UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.

EXPLICATION DES SYMBOLES GRAPHIQUES

Le symbole de l’éclair se terminant par une flèche inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d’une « tension élevée » au sein de l’unité, susceptible d’être suffisamment puissante pour présenter un risque de décharge électrique. Le symbole de point d'exclamation inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.présentation 4_ présentation Catégorie de classe Un appareil appartenant à une catégorie de type CLASSE doit être connecté à la prise murale secteur dotée d’une connexion de mise à la terre de protection. Batterie Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type. La batterie ne peut pas être remplacée. Appareil déconnecté Débranchez la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région. Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée. ATTENTION Il existe un risque d’explosion si la batterie est remplacée par une autre de modèle incorrect. Éliminez les batteries usagées conformément aux instructions. Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire. La sortie vidéo de l’appareil est fournie afin de faciliter l’installation et n’est pas recommandée à des fins de surveillance. Veuillez utiliser l’alimentation en entrée sur une seule caméra, les autres périphériques ne doivent pas être connectés. L’ITE ne doit être connecté que sur un réseau PoE sans routage vers l’alimentation extérieure. Veuillez lire attentivement les consignes de sécurité recommandées ci-après.

Ne placez pas cet appareil sur une surface inégale.

N'installez pas l'appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d'un équipement de chauffage ou d'une zone exposée à un froid extrême.

Ne placez pas cet appareil à proximité de matériaux conducteurs.

N'essayez de réparer cet appareil vous-même.

Évitez de placer un verre d'eau sur ce produit.

N'installez pas le produit à proximité de sources magnétiques.

Ne bloquez pas les ouvertures de ventilation.

Ne placez pas d'éléments lourds sur le produit.

Veuillez porter des gants de protection lors de l’installation / retrait de la caméra. La température élevée de la surface du produit peut causer une brûlure. Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit. La signification des indications fournies dans le manuel est comme suit.

Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.

Notification : En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non respect des instructions fournies.

Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr. Nous ne garantissons pas la qualité des produits tiers (par ex., objectifs, accessoires) que vous achetez séparément. Dans certains environnements d’installation, les communications radio peuvent subir des interférences. Lorsque des interférences d’ondes électromagnétiques se produisent entre le produit et l’appareil de communication radio, il est recommandé de garder une certaine distance entre les deux ou de changer la direction de l’antenne de réception.Français _5 ● PRÉSENTATION SOMMAIRE PRÉSENTATION

3 Instructions Importantes Relatives à la Sécurité 6 Spécifications PC Recommandées 6 Caractéristiques Recommandées Pour La Carte Mémoire Micro SD/SDHC/SDXC 6 NAS — Indications du fabricant 6 Contenu 7 D’un Coup d’œil

9 Installation 9 Montage de L’objectif 10 Insertion/retrait d’une Carte Mémoire Micro

11 Connexion à d’autres Périphériques

14 Connecter la Caméra Directement au Réseau de Zone Locale 14 Connexion de la Caméra Directement à un Modem DSL/Câble Basé Sur le Protocole DHCP 15 Connecter la Caméra au Routeur Large Bande par le Modem Câble 15 Utilisation de Device Manager 15 Recherche automatique de la caméra 15 Réglage du mot de passe 15 Configuration de l’adresse IP 16 Enregistrement manuel de la caméra 17 Configuration automatique de l’IP 17 Configuration de la Redirection de la Plage de Ports (Mappage de Ports) 18 Connexion à la Caméra Depuis Un Ordinateur Local Partagé 18 Connexion à la Caméra Depuis Un Ordinateur Distant Via Internet VISIONNEUR WEB

19 Connexion à la Caméra 20 Réglage du mot de passe 20 Login 20 Installation de la visionneuse Web de la caméra ANNEXES

21 Résolution de Problèmes 22 Open Source Announcementprésentation 6_ présentation

SPÉCIFICATIONS PC RECOMMANDÉES

• CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur

• RAM : 8G ou supérieur

• Navigateur recommandé : Chrome

• Navigateurs pris en charge : Chrome, Safari, Firefox, MS Edge(chromium based)

• Système d’exploitation pris en charge : Windows, Mac, Linux, Android, iOS, Chrome

• Vérification de l’environnement - Windows 10 : Google Chrome version 80 ou ultérieure, Firefox version 72 ou ultérieure, MS Edge version 83 ou ultérieure - Mac 10.13/14 : Safari version 11.0.1 ou ultérieure

La performance de lecture vidéo de la visionneuse Web dépend de la performance du CPU (processeur) et du GPU (processeur graphique) de l’utilisateur. CARACTÉRISTIQUES RECOMMANDÉES POUR LA CARTE MÉMOIRE

• Capacité recommandée : 16 Go à 128 Go (Type MLC requis)

• Fabricants recommandés : SanDisk, Transcend

• Type de produit : Haute endurance

• La compatibilité varie en fonction des fabricants et des types de cartes.

NAS — INDICATIONS DU FABRICANT

• Capacité recommandée : On recommande 200GO ou plus.

• Pour cette caméra-ci, il est recommandé d’utiliser un NAS respectant les indications suivantes. Produits recommandés : NAS Netgear, NAS Synology CONTENU Veuillez vérifier si votre caméra et l’ensemble de ses accessoires sont contenus dans l’emballage du produit. (l’accessoire varie selon le pays de vente.) Apparence Nom de l’élément Quantité Description Caméra

Câble pour l’écran de test

Permet de tester la connexion de la caméra à un dispositif d’affichage portable Bornier de connexion à 6 positions

Utilisé pour le bornier d’entrée/sortie d’alarme Feuille de monture de la lentille

Installée entre la caméra et la lentille pour régler la mise au point Options (non fournie) Objectif CS/C Objectif en option à insérer dans la caméraFrançais _7● PRÉSENTATION

Face avant Élément Description Trou pour la vis du support de fixationUtilisé pour installer la caméra sur un support de montage.

Taille de la vis : Ce sont les spécifications des vis utilisées pour fixer la caméra au support.1/4 pouce – 20 UNC Long. : 4,5 mm ± 0,2 mm (norme ISO), ou 0,197 pouces (norme ASA)

Objectif à diaphragme automatique (en option)Installé sur l’adaptateur du diaphragme. Connecteur d’objectif à diaphragme automatiqueUtilisé pour l’alimentation et le signal de sortie permettant de contrôler le diaphragme de l’objectif.

Le support de fixation n’est pas inclus. Pour plus d’informations sur l’utilisation du support de fixation, reportez-vous à la documentation du produit.

Côté arrière Élément Description Compartiment de la carte mémoire Micro SDCompartiment de la carte mémoire Micro SD. Borne audioAUDIO OUT Utilisée pour la connexion aux enceintes.AUDIO IN Utilisée pour la connexion à un microphone. Bouton de réinitialisationLe bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Appuyez dessus pendant 5 secondes pour relancer le système.J Si vous réinitialisez la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP puisse être activé. En l’absence de serveur DHCP sur le réseau, vous devez exécuter le programme Device Manager pour modifier les paramètres réseau de base tels que l’adresse IP, le masque de sous-réseau, la passerelle, etc., avant de pouvoir vous connecter au réseau. Port de mise à la terre de l’éclairagePermet de décharger le courant d’éclairage en toute sécurité vers l’extérieur afin de protéger la caméra. Port d'alimentation Utilisé pour la connexion du câble d’alimentation.

dprésentation 8_ présentation Élément Description Port RéseauUtilisé pour connecter l’alimentation électrique par câble Ethernet ou le câble Ethernet pour la connexion réseau. Port E/S d’alarmeALARM INUtilisé pour connecter l’entrée du capteur de l’alarme ou du capteur externe jour/nuit.ALARM OUT Utilisé pour la connexion du signal de sortie de l’alarme.GND Utilisé pour la mise à la terre.RS-485+ Ligne de données RS-485RS-485- Ligne de données RS-485 Sortie vidéoPort de sortie pour contrôle de test de la sortie vidéo. Utilisez le câble de l’écran test pour connecter à un écran mobile et vérifiez la vidéo test. Indicateurs d’alimentationPOWERON : Lorsque l’alimentation est activée.OFF : Lorsque l’alimentation est désactivée.

Le port RS-485 ne prend en charge que la connexion directe avec le moteur pan/incl et les connexions externes du contrôleur RS-485 ne sont pas gérées.Français _9● INSTALLATION ET CONNEXION installation et connexion

MONTAGE DE L’OBJECTIF

Débranchez l’alimentation avant de procéder.

La lentille C/CS et l’adaptateur mural ne sont pas inclus dans le package du produit. Vous devez utiliser l’objectif méga uniquement à cet effet. Montage de l’objectif CS sur une caméra Tournez l’objectif CS de gauche à droite afin de le fixer. Montage de l’objectif C sur une caméra Tournez l’adaptateur mural C dans le sens horaire et l’objectif C dans le sens horaire.Objectif CSObjectif CAdaptateur de montage INSTALLATION

La prise de la caméra connectée au câble externe n’est pas étanche. Il est conseillé d’installer ce produit sous le bord de l’avant-toit pour éviter que le câble ne soit exposé aux conditions extérieures. Précautions à prendre avant l’installation Assurez-vous de bien lire les instructions suivantes avant d’installer la caméra.

• Sélectionner un lieu d’installation qui peut supporter au moins 5 fois le poids de la caméra.

• L’utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.

• Pour des raisons de sécurité, ne laissez personne d’autre que vous sur le site de l’installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• Si le produit est installé avec une force excessive, cela risque d’endommager la caméra en raison d’un dysfonctionnement. Forcer l’assemblage à l’aide d’outils non conformes peut endommager le produit.
• Lors de l’installation de la caméra, il est recommandé de prévoir un boîtier (vendu séparément).installation et connexion 10_ installation et connexion INSERTION/RETRAIT D’UNE CARTE MÉMOIRE MICRO SD

Déconnectez le câble d’alimentation de la caméra avant d’y insérer la carte mémoire Micro SD.

N’insérez pas la carte mémoire Micro SD à l’envers et de force. Autrement, vous risquez d’endommager la carte mémoire Micro SD. Insertion d’une carte mémoire Micro SD Introduisez la carte mémoire Micro SD en suivant le sens de la flèche, comme indiqué sur le schéma. Retrait d’une carte mémoire Micro SD Appuyer doucement vers le bas sur l’extrémité exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

Avant de retirer votre carte mémoire Micro SD, éteignez la caméra ou allez à <Stockage>, éteignez l’appareil, puis appuyez sur le bouton [Appliquer].

Si vous arrêtez la caméra ou retirez la carte mémoire Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommagées. Branchement du connecteur de l’objectif à diaphragme automatique Raccordez le connecteur du diaphragme de l’objectif au connecteur de la caméra. Mise au point Sélectionnez un sujet à filmer, tournez le levier du zoom de l’objectif afin de régler le grossissement puis effectuez la mise au point afin que le sujet soit net.

Si vous ne pouvez pas régler la mise au point, insérez une ou deux bases de monture d’objectif entre la caméra et la lentille, assemblez-les, puis réglez à nouveau le focus.Français _11

La sortie vidéo de l’appareil est fournie afin de faciliter l’installation et n’est pas recommandée à des fins de surveillance. Connexion Ethernet Connectez le câble Ethernet au réseau local ou à Internet. Alimentation Utilisez le tournevis pour connecter les lignes du câble d’alimentation (+, –) au port correspondant de la caméra.

Vous pouvez également utiliser un routeur doté d’une alimentation électrique par câble Ethernet pour fournir le courant à la caméra.

Utilisez une alimentation électrique par câble Ethernet qui est conforme aux protocoles IEEE802.3af.

Prenez soin de ne pas inverser la polarité en connectant le câble d’alimentation.

Si vous voulez connecter un périphérique externe, vous devez éteindre le périphérique externe avant de poursuivre.Écran à installerEthernetAlimentationCâble de mise à la terre Spécification du câble d’alimentation pour chaque modèle Dans le cas d’une alimentation en 12 V CC :Type de fil (AWG) #22 #20Longueur de câble (Max.) 18 m 28 mSpécifications du câble réseauÉlément Contenus RemarqueConnecteur RJ45Ethernet 10/100 Base-T 10/100 MbpsCâble 5e catégorieDistance max. 100 MSupport du PoE IEEE 802.3af Mise à la terre du produit Connectez le fil de masse à la borne de terre qui est située au-dessus de la borne d’entrée d’alimentation à l’aide d’un tournevis.

La mise à la terre protège le produit contre les surtensions ou la foudre.

Lorsque vous effectuez la mise à la terre, veillez à mettre le produit hors tension.Câble de mise à la terre recommandé

• Longueur : Inférieure à 3 M

• Calibre : 18 AWG ou supérieur Ex.) UL1007 AWG 18/16, UL1015 AWG18/16/14/12, UL2468 AWG18/16/14installation et connexion 12_ installation et connexion Connecter à l’entrée/la sortie Audio

1. Branchez le port AUDIO IN de la caméra sur le microphone ou sur le port SORTIE LIGNE de l’amplificateur

auquel le microphone est relié.2. Branchez le port AUDIO OUT de la caméra sur le microphone ou sur le port ENTRÉE LIGNE de l’amplificateur auquel le haut-parleur est relié.3. Vérifiez les spécifications pour l’entrée audio. • Codec audio - Entrée Audio : G.711 PCM (Débit binaire : 64 kb/s / Fréquence d’échantillonnage : 8 kHz), G.726 ADPCM (Débit binaire : 16 kb/s, 24 kb/s, 32 kb/s, 40Kbps / Fréquence d’échantillonnage : 8 kHz) - Sortie Audio : G.711 PCM (Débit binaire : 64 kb/s / Fréquence d’échantillonnage : 8 kHz) • Audio duplex complet

• Entrée audio : Entrée ligne (3.5mm mono jack), Tension prise en charge : 2.5VCC(4mA), Impédance d’entrée : 2K Ohm
• Sortie audio : Sortie ligne (3.5mm mono jack), Sortie maximale : 1Vrms
• Impédance de sortie de ligne : 600Ω Réseau

MicrophoneHaut-parleurMicrophoneMicrophone Amp Haut-parleurAmpHaut-parleur Connexion au boîtier du port E/S Connectez le signal d’E/S de l’alarme sur le port correspondant situé à l’arrière du boîtier du port.

• ALARM IN : Utilisé pour connecter l’entrée du capteur de l’alarme ou du capteur externe jour/nuit.

• ALARM OUT : Utilisé pour la connexion du signal de sortie de l’alarme.
• GND : Utilisé pour la mise à la terre. • RS-485+ : Port de communication du récepteur RS-485 (+). • RS-485- : Port de communication du récepteur RS-485 (–). Connexion d’un dispositif RS-485 externe Connectez la caméra au dispositif externe via les ports [RS-485 +, -]. Vous pouvez contrôler les opérations de panoramique / inclinaison de la caméra via des communications RS-485.

La connexion GND est recommandée pour les communications RS-485. Si vous rencontrez un problème de communication, branchez correctement la broche GND pour corriger le niveau GND entre la caméra et le périphérique externe.Français _13

● INSTALLATION ET CONNEXION

Pour connecter le capteur externe Connectez l’un des deux fils de la ligne de signal des capteurs au port [ALARM IN], puis connectez l’autre fil au port [GND]. Schéma de câblage d’entrée de l’alarme Pour raccorder la sortie de l’alarme Si un appareil (ex. : lumière clignotante et sirène) dont la tension et l’intensité excèdent les spécifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement. Référez-vous au schéma de raccordement de l’alarme ci-dessous lorsque vous connectez des appareils dont la tension excède les spécifications actuelles. Schéma de câblage de sortie de l’alarme Capteur TERRE RÉSISTANCEENTRÉE ALARME (5 mA SINK)

RÉSISTANCE RÉSISTANCE

VCC_3.3V DIODE TERRE MLCC TRANSISTOR Raccordement externe Intérieur de la caméra

Témoin d’avertissement / alimentation de la sirène Témoin d’avertissement / sirène SORTIE ALARME (12 VCC 20m A MAX) RÉSISTANCE 10K ohm DIODE RELAIS CC 5V ou 3,3 V TRANSISTOR TERRE TERRE TRANSISTOR Raccordement externe Intérieur de la caméra TERRE RÉSISTANCE14_ connexion et configuration réseau connexion et configuration réseau Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE Se connecte à la caméra à partir d'un PC local sur le LAN 1. Lancer un navigateur Internet sur le PC local.2. Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.

Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'intranet si le renvoi de port n'est pas correctement configuré ou si un pare-feu est mis. Dans ce cas, pour résoudre le problème, contacter votre administrateur de réseau.

Par défaut, l’adresse IP sera attribuée automatiquement depuis le serveur DHCP. En l’absence de serveur DHCP disponible, l’adresse IP sera définie sur 192.168.1.100. Pour modifier l’adresse IP, utilisez Device Manager. Pour plus d’informations sur l’utilisation de Device Manager, reportez-vous à « Utilisation de Device Manager ». (Page 15) CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE

BASÉ SUR LE PROTOCOLE DHCP

1. Connectez l’ordinateur utilisateur directement à la caméra réseau.

2. Lancez Dans Device Manager et modifiez l’adresse IP de la caméra pour pouvoir utiliser le navigateur Web

de votre bureau pour vous connecter à Internet.3. Utilisez le navigateur Internet pour connecter le Web viewer. 4. Allez à la page [Configuration].

5. Allez sur [Réseau] – [DDNS], puis configurez les réglages DDNS.

6. Allez à [Basic] – [IP & Port], et définissez le type d’IP pour [DHCP].

7. Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.8. Redémarrez la caméra.

Pour plus d’informations sur la configuration de DDNS, reportez-vous à l’aide en ligne de Web Viewer.

Pour plus d’informations sur la définition du format IP, reportez-vous à l’aide en ligne de Web Viewer.CaméraOrdinateur externe distantServeur DDNS (Centre de données, COREE)Modem DSL/CâbleINTERNET<Réseau local>CaméraCaméraPC localINTERNETOrdinateur externe distantServeur DDNS (Centre de données, COREE)Français _15

● CONNEXION ET CONFIGURATION RÉSEAU

CONNECTER LA CAMÉRA AU ROUTEUR LARGE BANDE PAR LE MODEM CÂBLE C'est pour un petit environnement de réseau comme les maisons, SOHO et les magasins ordinaires. Configurer les paramétrages de réseau du PC local connecté au routeur Pour configurer les paramètres de réseau du PC local connecté au Routeur large bande, suivre les instructions ci-dessous. • Sélectionner : <Network> <Properties> <Local Area Connection> <General> <Properties> <Internet Protocol (TCP/IP)> <Properties> <Obtain an IP address automatically> ou <Use the following IP address>.

• Suivre les instructions ci-dessous si vous sélectionnez <Use the following IP address>: ex.1) Si l'adresse (LAN IP) du Routeur large bande est 192.168.1.1 Adresse IP : 192.168.1.100 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.1.1ex.2) Si l'adresse (LAN IP) du Routeur large bande est 192.168.0.1 Adresse IP : 192.168.0.100 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.0.1ex.3) Si l'adresse (LAN IP) du Routeur large bande est 192.168.xxx.1 Adresse IP : 192.168.xxx.100 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.xxx.1

Pour l'adresse du Routeur large bande, se référer à la documentation du produit.

Pour plus d’informations sur la redirection de port du routeur large bande, reportez-vous à « Configuration de la Redirection de la Plage de Ports (Mappage de Ports) ». (Page 17)

Le programme Device Manager peut être téléchargé depuis le menu <Support> – <Online Tool> du site Web d’Hanwha Vision (https://www.HanwhaVision.com).

Plus d’instructions relatives à Device Manager sont disponibles dans le menu <Aide> de la page principale.

RECHERCHE AUTOMATIQUE DE LA CAMÉRA

Si une caméra est connectée au même réseau que l’ordinateur sur lequel Device Manager est installé, vous pouvez trouver une caméra réseau à l’aide de la fonction de recherche.

1. Cliquez sur <Rechercher> sur la page principale de Device Manager.

2. Cochez la caméra dans la liste. • Vérifiez l’adresse MAC sur l’autocollant fixé sur la caméra.

RÉGLAGE DU MOT DE PASSE

Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion.

CONFIGURATION DE L’ADRESSE IP

Si vous souhaitez modifier les paramètres réseau de la caméra, le signe <Connexion OK> doit être affiché sous <État>. Pour vous connecter, cliquez sur <Authentification> sur la page principale. Configuration de l’IP statique Entrez et configurez manuellement l’adresse IP et les informations sur le port.1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.

2. Cliquez sur <IP Assign (IP assignée)> sur la page principale

de Device Manager.3. Sélectionnez <Assigner l’adresse IP suivante>. • Les informations IP de la caméra seront affichées en fonction du réglage précédent.4. Remplissez les catégories relatives à IP & Port.Si vous n’utilisez pas de Routeur large bande Demandez au gestionnaire de réseau de définir les valeurs pour <Adresse IP>, <Masque de sous-réseau>, <Passerelle>.

• HTTP Port : Permet d’accéder à la caméra à l’aide du navigateur Internet, réglé par défaut sur 80.

• RTSP Port : Un port qui contrôle la diffusion en continu en temps réel. La valeur initiale est 554. CaméraPC localRouteur large bandeModem câble Modem câbleOrdinateur externe distantServeur DDNS (Centre de données, COREE)INTERNETconnexion et configuration réseau 16_ connexion et configuration réseauSi vous utilisez un Routeur large bande • IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex.) 192.168.1.2~254, 192.168.0.2~254, 192.168.XXX.2~254
• Subnet Mask : La valeur de <Subnet Mask> du Routeur large bande est identique à celle de l’option <Subnet Mask> de la caméra.
• Gateway : La valeur de <Local IP Address> du Routeur large bande est identique à celle de l’option <Gateway> de la caméra.

Les réglages peuvent varier selon le modèle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d’utilisation du routeur applicable.

Pour plus d’informations sur la redirection de port du routeur large bande, reportez-vous à « Configuration de la Redirection de la Plage de Ports (Mappage de Ports) ». (Page 17)Si le Routeur large bande dispose de plusieurs caméras connectéesConfigurez séparément les réglages IP et les réglages de port. ex.) Catégorie Caméra 1 Caméra 2Réglages IPIP Address Subnet Mask Gateway192.168.1.100

Si l’option <HTTP Port> est réglée sur une valeur différente de 80, vous devrez indiquer le numéro du réglage <Port> dans la barre d’adresse du navigateur Internet pour pouvoir accéder à la caméra.ex.) http://IP address : HTTP Port http://192.168.1.100:80805. Cliquez sur le bouton [Appliquer].6. Si un message de réussite s’affiche, cliquez sur [OK]. Configuration de l’IP dynamique Le DHCP vous envoie l’adresse IP. • Exemple d’environnement IP Dynamique - Routeur large bande, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP - En cas de connexion directe de la caméra au modem via les protocoles DHCP - Adresses IP affectées par le serveur DHCP interne via le réseau LAN1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.2. Cliquez sur <IP assignée> sur la page principale de Device Manager.3. Sélectionnez <Obtenir une adresse IP automatiquement (DHCP)>.4. Cliquez sur le bouton [Appliquer].5. Si un message de réussite s’affiche, cliquez sur [OK].

ENREGISTREMENT MANUEL DE LA CAMÉRA

Si la caméra ne peut pas être trouvée à l’aide de la fonction de recherche, elle peut être enregistrée à distance en entrant manuellement les informations IP, si la caméra est connectée à un réseau externe.1. Cliquez sur <Ajouter des périphériques> – <Ajouter un équipement manuellement> sur la page principale de Device Manager.2. Entrez la plage d’adresses IP que vous recherchez.3. Sélectionnez le <Nom du modèle> de la caméra que vous enregistrez et entrez le port HTTP, l’identifiant et le mot de passe.4. Cliquez sur le bouton [Raccorder].5. Vérifiez si la caméra est enregistrée. • Vérifiez l’adresse MAC sur l’autocollant fixé sur la caméra.Français _17

● CONNEXION ET CONFIGURATION RÉSEAU

CONFIGURATION AUTOMATIQUE DE L’IP

1. Dans la liste, cliquez sur la caméra dont vous voulez configurer automatiquement l’IP.2. Cliquez sur < + > sur la page principale de Device Manager. • Le menu Configuration de l’équipement s’affiche.

3. Dans le menu, cliquez sur <Auto IP Configure (Configuration

IP automatique)>.4. Cliquez sur le bouton [Fermer].QNB-6002 CONFIGURATION DE LA REDIRECTION DE LA PLAGE DE PORTS (MAPPAGE DE PORTS) Si vous avez installé un Routeur large bande muni d’une caméra connectée, vous devrez régler la redirection de la plage de ports sur le Routeur large bande de sorte qu’un ordinateur distant puisse accéder à la caméra qui y est installée. Redirection manuelle de la plage de ports

Depuis le menu Setup du Routeur large bande, sélectionnez <Applications & Gaming> - <Port Range Forward>. Pour le réglage de la redirection de la plage de ports sur un Routeur large bande tiers, reportez-vous au manuel d’utilisation du Routeur large bande concerné.

2. Sélectionnez <TCP> et <UDP Port> pour chacune des

cameras connectées au Routeur large bande. Le nombre de ports à configurer sur le routeur IP doit être réglé en fonction du nombre de ports indiqué dans <Configuration> - <Basic> - <IP & Port> sur le visualiseur Web de la caméra. Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.

La configuration du transfert de port est un exemple de configuration du routeur IP CISCO.

Les réglages peuvent varier selon le modèle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d’utilisation du routeur applicable.connexion et configuration réseau 18_ connexion et configuration réseau Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau

• Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
• Un utilisateur peut modifier chaque port à l’aide de l’écran de réglage de la caméra. Lorsque la Caméra 1 et la Caméra 2 sont connectées à un routeur :UtilisateurInternet Routeur large bandeDébut Fin Protocole Adresse IP3000 3000 TCP/UDP 192.168.1.1003001 3001 TCP/UDP 192.168.1.1018080 8080 TCP/UDP 192.168.1.1008081 8081 TCP/UDP 192.168.1.101 Caméra 1 (192.168.1.100)Port HTTP 8080Port RTSP 3000 Caméra 2 (192.168.1.101)Port HTTP 8081Port RTSP 3001

La redirection de port peut être réalisée sans paramétrage supplémentaire du routeur si celui-ci supporte la fonction UPnP. Après avoir connecté la caméra réseau, cochez la case à cocher dans le menu <Connexion rapide> dans <DDNS> dans “Paramètres -> Réseau -> DDNS”. CONNEXION À LA CAMÉRA DEPUIS UN ORDINATEUR LOCAL PARTAGÉ

Lancez Device Manager. Le système recherche les caméras connectées et en affiche la liste.2. Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démarre et se connecte à la caméra.

Vous pouvez aussi accéder à la caméra en tapant l’adresse IP de la caméra trouvée dans la barre d’adresse du navigateur Internet. CONNEXION À LA CAMÉRA DEPUIS UN ORDINATEUR DISTANT VIA INTERNET Sur un ordinateur distant en dehors du réseau du routeur haut débit, le cluster n’est pas autorisé, les utilisateurs peuvent accéder aux caméras situées sur le réseau d’un routeur haut débit à l’aide de l’URL DDNS de la caméra.

1. Avant de pouvoir accéder à une caméra depuis le réseau du Routeur large bande, vous devez régler la

redirection des plages de port du Routeur large bande.

2. Depuis l’ordinateur distant, lancez le navigateur Internet et tapez l’adresse URL DDNS de la camera ou

l’adresse IP du Routeur large bande dans la barre d’adresse. ex.) http://ddns.hanwha-security.com/ID

Pour utiliser le DDNS, inscrivez-vous sur la page d’accueil DDNS (http://ddns.hanwha-security.com) et enregistrez le produit sur [Mon DDNS]>[Enregistrer le produit].Français _19● VISIONNEUR WEB visionneur web

CONNEXION À LA CAMÉRA

Normalement, vous devez procéder comme suit

1. Lancez le navigateur Internet.

Tapez l’adresse IP de la caméra dans la barre d’adresse. ex.) Adresse IP (IPv4) : 192.168.1.100

http://192.168.1.100 - la boîte de dialogue de connexion devrait apparaître.

Adresse IP (IPv6) : 2001:230:abcd:ffff:0000:0000:ffff:1111 http://[2001:230:abcd:ffff:0000:0000:ffff:1111] - la boîte de dialogue de connexion devrait apparaître. Si le numéro de port HTTP est différent de 80

1. Lancez le navigateur Internet.2. Tapez l’adresse IP et le numéro de port HTTP de la caméra dans la barre d’adresse.

ex.) Adresse IP: 192.168.1.100:HTTP Numéro de port (

http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître. Utilisation de l’adresse URL

1. Lancez le navigateur Internet.2. Tapez l’adresse URL DDNS de la caméra dans la barre d’adresse.

ex.) Adresse URL : http://ddns.hanwha-security.com/ID - la boîte de dialogue de connexion devrait apparaître.

La connexion réseau est désactivée dans un environnement uniquement LAN. Se connecter via UPnP 1. Exécutez le système client ou d’exploitation afin de supporter le protocole UPnP.2. Cliquez sur le nom de la caméra aux fins de recherche. Dans le système d’exploitation Windows, cliquez sur le nom de la caméra recherchée dans le menu réseau. - La fenêtre de connexion s’affiche. Se connecter via Bonjour 1. Exécutez le système client ou d’exploitation afin de supporter le protocole Bonjour.2. Cliquez sur le nom de la caméra pour recherche. Sur le système d’exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l’onglet Bonjour de Safari. - La fenêtre de connexion s’affiche. Vérification de l'adresse DDNS Si la caméra est directement connectée à un modem de câble DHCP ou à un modem DSL, l’adresse IP de votre réseau sera modifiée à chaque fois que vous essayerez de vous connecter au serveur FSI (Fournisseur de services Internet). Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS. Une fois que vous enregistrez un périphérique dynamique basé sur IP sur le serveur <DDNS>, vous pouvez facilement vérifier l’adresse IP modifiée lorsque vous essayez d’accéder au périphérique. http://ddns.hanwha-security.com et enregistrez tout d’abord votre périphérique puis réglez <Réseau> - <DDNS> de Web Viewer sur <DDNS>. Renseignez également le champ <ID produit> avec la donnée utilisée pour l’enregistrement DDNS.visionneur web 20_ visionneur web

RÉGLAGE DU MOT DE PASSE

Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion.

Pour un nouveau mot de passe de 8 à 9 chiffres, vous devez utiliser au moins trois des éléments suivants : lettres majuscules / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devez utiliser au moins deux des types mentionnés. Les caractères spéciaux qui sont autorisés. : ~`!@#$%^*()_-+=|{}[].?/

Pour plus de sécurité, il n’est pas recommandé de répéter les mêmes caractères ou entrées clavier consécutives pour vos mots de passe.

Si vous avez perdu votre mot de passe, vous pouvez appuyer sur le bouton [RESET] pour initialiser le produit. Veuillez donc ne pas perdre votre mot de passe en utilisant un bloc-notes ou bien mémorisez-le. LOGIN Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît. Saisissez l’identifiant utilisateur et le mot de passe pour accéder à la caméra.1. Entrez « admin » dans la zone de saisie de texte <User Name>. L’identifiant de l’administrateur « admin » est fixe et ne peut être modifié.

Saisissez le mot de passe dans le champ de saisie <Password>.

3. Cliquez sur [OK]. Si vous vous êtes connecté avec succès, vous verrez l’écran Live Viewer s’afficher.

Lorsque vous accédez à la visionneuse web de la caméra, accordez une attention particulière à la sécurité en vérifiant si les données d’image sont cryptées.

Si vous sélectionnez l’option « Remember my credentials » après avoir entré votre saisie, vous serez automatiquement connecté sans être invité à entrer vos informations de connexion à votre prochaine connexion.

Pour une qualité vidéo optimale, passez en affichage 100 %. La réduction du format de l’image peut couper l’image sur les bords. INSTALLATION DE LA VISIONNEUSE WEB DE LA CAMÉRA

1. Cliquez sur l’îcone [Configuration ( )].2. La fenêtre de configuration apparaît.

3. Vous pouvez configurer les paramètres pour les informations de base de la caméra, la vidéo, l’audio, le

réseau, l’événement, l’analyse et le système sur le réseau.4. Cliquez sur <Aide ( )> pour voir les descriptions détaillées de chaque fonction.Français _21 ● ANNEXES annexes

Lorsqu’un utilisateur de Windows 10 accède à la visionneuse Web via Chrome ou Firefox, le volume sonore du microphone change périodiquement.

Ce qui se produit quand le pilote de microphone a été réglé sur le pilote Realtek. Installez le périphérique audio haute définition (pilote par défaut Windows) ou le pilote tiers comme pilote de microphone. Aucune vidéo n’est affichée lors de l’accès libre au visualiseur Web de plug-in sur Safari via HTTPS.

Dans la fenêtre d'authentification contextuelle affichée lors de l'accès initial à https, cliquez sur "Afficher certificat d'authentification" et sélectionnez l'option "Toujours faire confiance lors de la connexion à l'adresse IP du visualiseur Web désigné".

Si le visualiseur Web ne peut toujours pas lire une vidéo après avoir sélectionné "Suivant" dans la fenêtre de message ci-dessous, appuyez sur la touche de commande + Q pour quitter le navigateur Safari puis recommencez et suivez les procédures indiquées ci-dessus. Je n'ai pas accès à la caméra à partir d'un navigateur Internet.

Vérifier pour s'assurer que les paramètres de réseau de la caméra sont appropriés.

Vérifier pour assurer que tous les câbles de réseau ont été correctement connectés.

Si elle est connectée en utilisant DHCP, vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème.

Si la caméra est connectée à un Routeur large bande, vérifier que le renvoi de port est configuré correctement. Le visionneur a été déconnecté pendant le suivi.

Les visionneurs connectés se déconnectent à tout changement apporté à la caméra ou aux configurations de réseau.

Vérifier toutes les connexions de réseau. La caméra connectée au réseau n’est pas détectée dans le programme Device Manager.

Désactiver les paramètres de pare-feu sur votre PC et chercher de nouveau la caméra. Chevauchement d'images.

Vérifier si une ou plusieurs caméras sont configurée à une adresse multidiffusion unique au lieu d'adresses différentes. Si une adresse unique est utilisée pour des caméras multiples, les images peuvent se chevaucher. Aucune image n'apparaît.

Si la méthode de transmission est configurée sur multidiffusion, vérifier s'il y a un routeur qui prend en charge la multidiffusion dans le LAN sur lequel la caméra est connectée.

La voix n’est pas enregistrée même si les paramètres d’entrée audio sont configurés.

Vous devez activer la case à cocher <Entrée audio> dans <Basic> - <Profil vidéo>. <Détection mvt> de l’<Analyse> est réglé sur <Activer>, mais je ne reçois pas de notification par e-mail même quand un événement d’analyse s’est produit.

Vérifiez les réglages selon la séquence suivante : A. Vérifiez les réglages <Date et heure>. B. L’option <Détection mvt> doit être réglée sur <Activer>. C. Vérifiez si l'option <E-mail> du menu <Config. évén.> est cochée avant utilisation. Aucun signal n’est détecté au port Emission d’alerte, même en cas de génération d’un événement d’analyse vidéo intelligente.

Vérifiez les réglages de port de sortie de l’alarme. Impossible d’effectuer un enregistrement sur la carte mémoire Micro SD.

Vérifiez que la carte mémoire n’est pas défectueuse. La carte mémoire Micro SD est insérée mais la caméra ne fonctionne pas correctement.

Vérifiez si la carte mémoire est insérée dans le bon sens. Le fonctionnement des cartes mémoire formatées sur d’autres appareils n’est pas garanti sur cette caméra.

Formatez la carte mémoire à nouveau sous le menu <Configuration>

Impossible d’enregistrer sur le système NAS.

Assurez-vous que l’information enregistrée dans le système NAS soit correcte. Un rapport mentionne que le réglage du système NAS a échoué.

L’adresse IP du NAS est valide.

ID/mot de passe du NAS est valide.

Assurez-vous de pouvoir accéder au dossier désigné comme dossier principal en utilisant le ID du NAS.

Les items SMB/CIFS du NAS ne sont pas cochés.

L’adresse IP du NAS et celle de la caméra ont le même format. Ex) La valeur initiale du masque de sous-réseau du NAS et de la caméra est 255.255.255.0. Si l’adresse IP est 192.168.20.32, alors l’adresse IP du NAS devrait être quelque part dans

Vérifiez si vous avez tenté d’y accéder sous un autre nom d’utilisateur sans formater le principal dossier utilisé ou sauvegardé.

Jean-loup Gailly Mark Adler [e-mail] [e-mail] The data format used by the zlib library is described by RFCs (Request for Comments) 1950 to 1952 in the files http://www.ietf.org/rfc/rfc1950.txt (zlib format), rfc1951.txt (deflate format) and rfc1952.txt (gzip format). Elimination des batteries de ce produit (Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L’indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l’environnement. Afin de protéger les ressources naturelles et d’encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries. Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. Hanwha Vision se soucie de l’environnement à toutes les phases de fabrication du produit et s’engage à tout mettre en oeuvre pour offrir à ses clients des produits plus respectueux de l’environnement. La marque Eco représente l'engagement de Hanwha Vision à créer des produits respectueux de l'environnement et indique que le produit est conforme à la Directive RoHS de l’Union européenne. Toute modification entreprise dans la conception de cet appareil non expressément approuvée par par la partie responsable de la conformité pourrait annuler l’autorisation de l’utilisateur à utiliser l’équipement. Cet appareil est conforme au point 15 du règlement FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d’interférences nuisibles et (2) doit accepter toute interférence reçue, y compris les interférences susceptibles de causer un mauvais fonctionnement. Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l’équipement fonctionne dans un environnement commercial. Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s’il n’est pas installé et utilisé selon le manuel d’instruction, il peut causer des interférences nuisibles aux communications radiophoniques. Le fonctionnement de cet équipement au sein d’une zone résidentielle peut provoquer des interférences dangereuses, dans ce cas l’utilisateur est sommé de corriger l’ interférence à ses propres frais.

• Réorienter ou repositionner l’antenne de réception.

• Augmenter la distance séparant l’équipement et le récepteur.

• Brancher l’équipement sur une prise d’un circuit différent de celui auquel le récepteur est branché.

• Consulter le distributeur ou un technicien radio/TV expérimenté pour obtenir de l’aide.
