Type de produit	Réfrigérateur distributeur de bière
Marque	Lynx
Modèle	LM24BFR
Dimensions (L x P x H)	61 cm x 64,5 cm x 85,7 - 88,3 cm (ajustable)
Poids	Environ 68 kg
Alimentation électrique	115 V, 15 A, circuit dédié avec mise à la terre
Plage de température	1°C à 8°C (34°F à 46°F)
Capacité en fûts	1 fût 1/2 ou 1 fût 1/4 ou 2 fûts 1/6
Fonctions principales	Distribution de bière pression, commande électronique avec affichage, alarmes (porte ouverte, température, défaut sonde)
Réglage de pression CO₂	9-14 psi selon le type de bière (ale ou lager)
Matériau extérieur	Acier inoxydable
Étagères fournies	2 étagères amovibles
Système de drainage	Kit de drainage intégré avec bouteille récupératrice
Entretien et nettoyage	Nettoyage régulier du système de distribution, du puisard, des joints et de l'intérieur
Préparation à l'hivernage	Vidange des conduites, nettoyage complet, protection extérieure
Sécurité	Mise à la terre obligatoire, ne pas utiliser de rallonge, risque de suffocation (emballage)
Pièces détachées disponibles	Joint de porte, kit de nettoyage de robinet (réf. 42242373), régulateur, coupleur
Réparabilité	Service client Lynx au 888-289-5969, centres de service agréés
Garantie	1 an (sous réserve d'enregistrement dans les 10 jours)
Informations générales	Fabriqué par Lynx Grills, Inc., Downey, CA, USA

FOIRE AUX QUESTIONS - LM24BFR LYNX

Comment régler la température de mon distributeur de bière Lynx LM24BFR ?

Appuyez et maintenez le bouton SET enfoncé, puis utilisez les boutons WARMER ou COLDER pour ajuster la consigne entre 34°F et 46°F (1°C à 8°C). Laissez 24 heures pour stabilisation.

Quelle pression de CO₂ dois-je utiliser ?

Pour une bière lager, réglez entre 12 et 14 psi (0,8 à 1 bar). Pour une ale, entre 9 et 12 psi (0,6 à 0,8 bar). Utilisez la vis de réglage sur le régulateur après avoir ouvert la vanne.

Comment nettoyer le système de distribution ?

Fermez la vanne CO₂, démontez le robinet et le coupleur, trempez-les dans une solution assainissante (pas de savon), puis rincez. Pour les conduites, utilisez le kit de nettoyage (réf. 42242373) avec une pompe.

Que signifie le code d'erreur E1 sur l'affichage ?

Le code E1 indique une défaillance du détecteur de température. Contactez le service client Lynx au 888-289-5969 ou votre revendeur.

Puis-je installer un fût de 1/2 baril ?

Oui, placez le fût au fond de l'appareil, et rangez les étagères sur les crochets latéraux. Assurez-vous que la plaque blanche de plancher est en place.

Comment préparer l'appareil pour l'hiver ?

Arrêtez l'appareil, videz tout le contenu, débranchez, fermez la vanne CO₂, vidangez les conduites de bière, nettoyez l'intérieur et les composants, et aspirez les débris sous la grille et à l'arrière.

L'appareil ne refroidit pas assez. Que faire ?

Vérifiez la consigne de température (abaissez-la si nécessaire), assurez-vous que la grille frontale n'est pas obstruée, et laissez 24 heures de stabilisation. Si le problème persiste, contactez un technicien.

Quel type de prise électrique est requis ?

Une prise secteur mise à la terre de 115 V, 15 A, sur un circuit dédié. N'utilisez pas de rallonge ni d'adaptateur. Ne retirez pas la broche de terre.

Comment désactiver l'alarme sonore ?

Appuyez sur n'importe quelle touche pour mettre en sourdine l'alarme temporairement. Le signal visuel reste actif tant que la condition d'alerte persiste.

Où trouver le numéro de série et de modèle ?

Ils se trouvent sur la plaque signalétique à l'intérieur de l'armoire, côté gauche près du haut (voir Figure 1 du manuel). Notez ces informations avant de contacter le service.

MODE D'EMPLOI LM24BFR LYNX

Informations de sécurité....2

Déballage de votre appareil ....3 Enregistrement de la garantie ....3

Installation de votre appareil ....4

Dégagements par rapport à l'armoire ....4

Mise à niveau de l'appareil ....4

Raccordement électrique....5

Dimensions du produit ....6

Utilisation de votre commande électronique ....8

Démarrage de votre appareil ....8

Mise en marche et arrêt de votre appareil ....8

Réglage de la température 8

Alertes....8

Utilisation de votre distributeur de bière....10

Configurations des étagères ....10

Ensemble de mise en perce et montage....11

Régulateur de CO2 15

Kit de drainage ....16

Entretien et nettoyage ....16

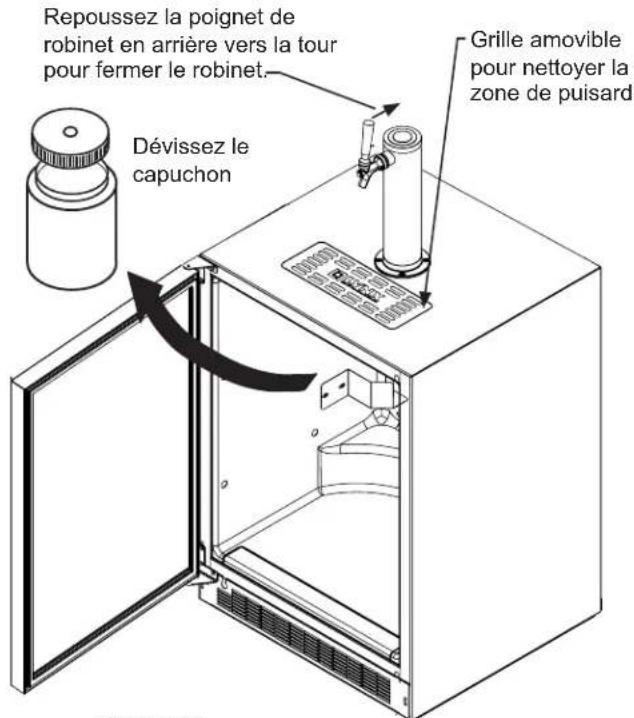

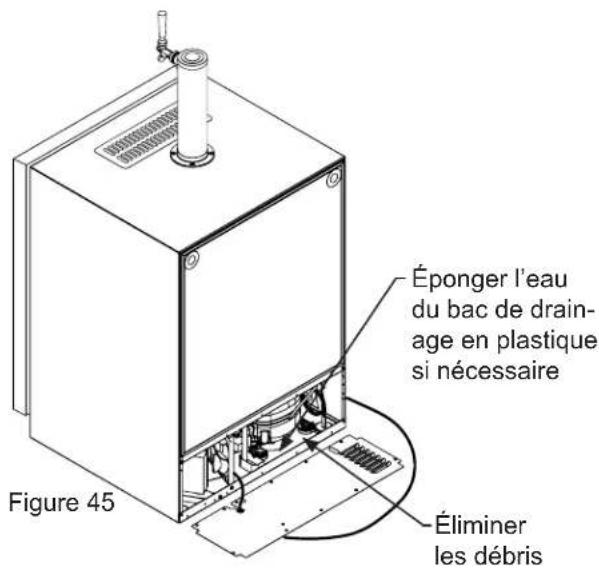

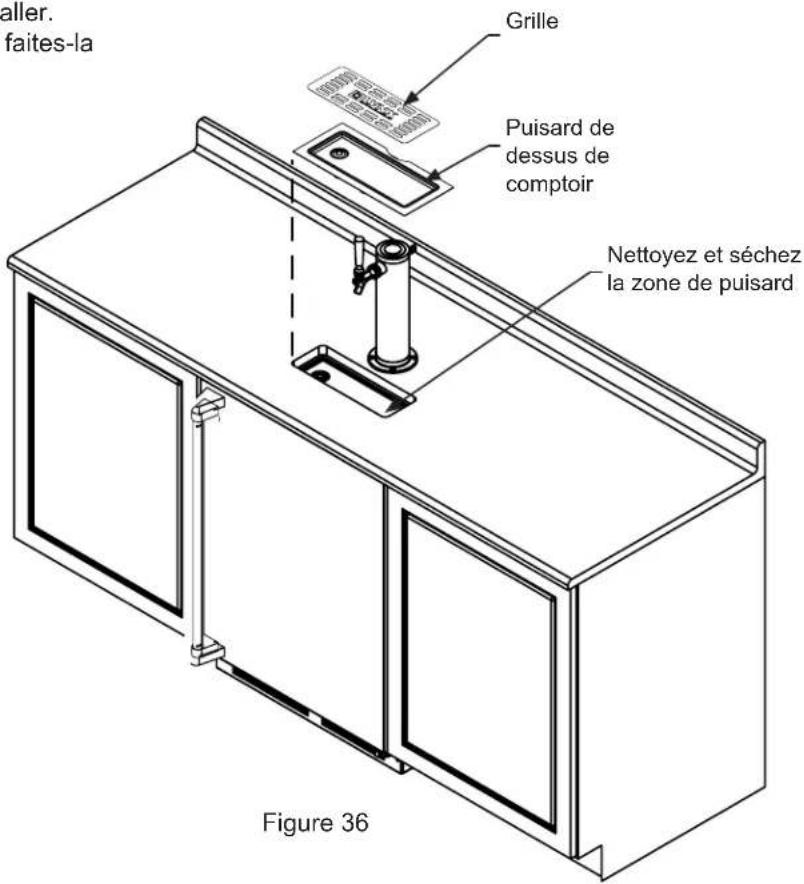

Nettoyage de puisard de drainage 16

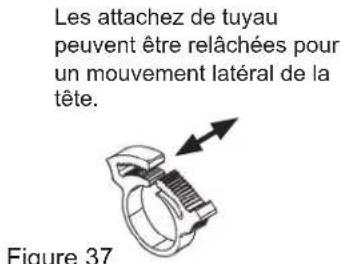

Nettoyage du coupleur de fût 17

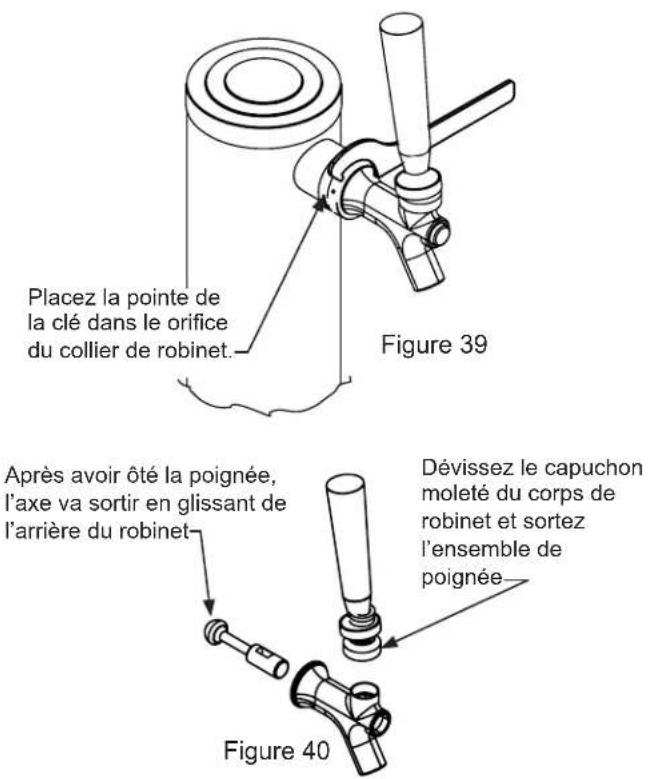

Nettoyage de robinet....17

Kit de nettoyage de robinet....18

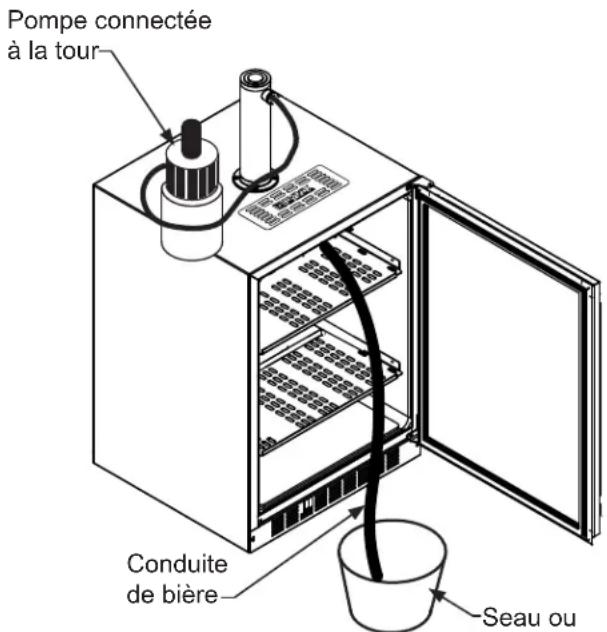

Nettoyage de la conduite de bière ....18

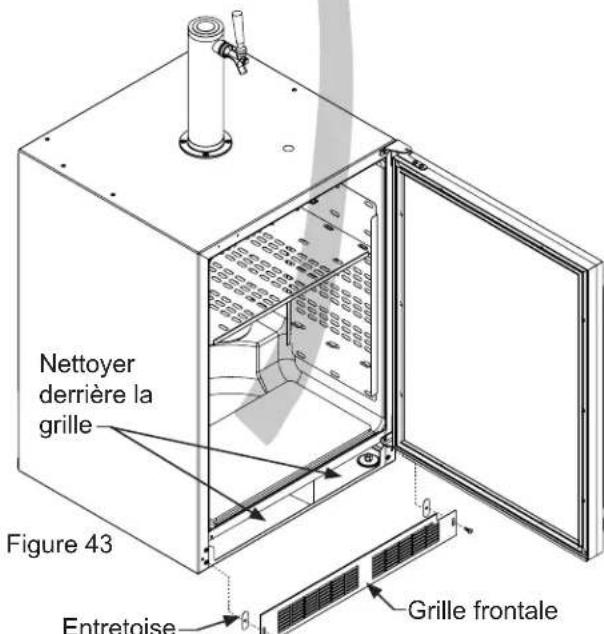

Grille frontale....18

Meuble 18

Intérieur 18

Entreposage de longue durée / préparation à l'hivernage ....19

Entretien de l'acier inox....21

Conseils pour l'économie d'énergie ....21

Obtention de service 22

L'histoire de Lynx 22

Dépannage....23

Importantes instructions de sécurité

Les avertissements et les instructions de sécurité qui apparaissent dans ce guide n'ont pas la prétention de couvrir toutes les conditions et situations possibles pouvant arriver. Il faut faire preuve de bon sens, de précautions et de soins, pour installer, utiliser ou entretenir cet appareil.

Reconnaissance des symboles, des mots et des étiquettes concernant la sécurité.

AVERTISSEMENT

AVERTISSEMENT - Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

ATTENTION

ATTENTION - Risques ou pratiques dangereuses pouvant entraîner des blessures individuelles, des dégâts matériels ou des dommages au produit.

REMARQUE

REMARQUE - Information importante pour réaliser une installation et une utilisation sans problèmes.

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie

: Ce produit contient au moins un produit chimique connu par

l'État de Californie pour être à l'origine de cancers.

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie : Ce produit contient au moins un produit chimique connu par l'État de Californie pour être à l'origine de malformations et autres déficiencies de naissance.

DÉBALLAGE DE VOTRE APPAREIL

AVERTISSEMENT

AVERTISSEMENT RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour déplacer le produit.

Sinon vous pourriez vous blesser.

Enlèvement de l'emballage intérieur

Votre réfrigérateur a été emballé pour l'expédition avec toutes les pièces pouvant être endommagées par le mouvement solidement attachées. Enlevez les matériaux d'emballage intérieur et toute bande maintenant des composants intérieurs en place. Le manuel de l'utilisateur est envoyé à l'intérieur de l'appareil dans un sac en plastique, accompagné de la carte d'enregistrement de la garantie, et d'autres articles accessoires.

Important

Conservez votre carton d'emballage jusqu'à ce que votre réfrigérateur ait été complètement inspecté et trouvé en bon état. S'il présentait des dommages, cet emballage serait nécessaire comme preuve qu'ils sont survenus durant le transit. Ensuite veuillez mettre tous ces matériaux d'emballage au rebut d'une façon responsable.

AVERTISSEMENT

AVERTISSEMENT - Jetez bien les sacs en plastique qui représentent un risque de suffocation.

Note pour le client

Cette marchandise a été soigneusement et complètement inspectée avant de quitter notre usine. La responsabilité pour sa livraison sûre a été assumée par le revendeur à l'acceptation de cette expédition. Les réclamations pour perte ou dommages survenus durant le transit sont à adresser au revendeur.

REMARQUE

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMAGÉE AU FABRICANT – DÉPOSEZ UNE RÉCLAMATION AUPRÈS DU REVENDEUR.

ATTENTION

Si l'appareil a été livré, manipulé ou entreposé dans une position autre que debout, pendant une durée quelconque, laissez-le reposer debout pendant au moins 24 heures avant de la brancher électriquement. Cela assurera le retour de l'huile au compresseur. Un branchement immédiat de l'appareil pourrait endommager des parties internes.

Enregistrement de la garantie

Il est important que vous postiez votre carte de garantie immédiatement après avoir pris livraison de votre réfrigérateur.

Les informations suivantes seront nécessaires au moment de l'enregistrement de votre appareil :

Numéro de service/modèle

Numéro de série

Date d'achat

Nom et adresse du revendeur

Le numéro de service/modèle et le numéro de série se trouvent sur la plaque signalétique qui est située à l'intérieur de l'armoire, du côté gauche près du haut (Voyez la Figure 1).

AVERTISSEMENT - Contribuez à éviter des tragédies

L'emprisonnement d'enfants et leur asphyxie ne sont pas des problèmes du passé. Des épaves de réfrigérateurs abandonnés continuent de présenter un danger - même en restant dehors pour «juste quelques heures».

Si vous devez vous débarrasser de votre vieil appareil de refroidissement, veuillez suivre ces instructions pour aider à éviter des accidents possibles.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez ses portes ou enlevez ses tiroirs.
- Laissez les étagères en place de façon à ce que des enfants ne puissent pas facilement monter dedans.

INSTALLATION DE VOTRE APPAREIL

Choix de l'emplacement

Un bon emplacement assurera une performance de pointe pour votre appareil. Nous recommandons un endroit où l'appareil ne sera pas exposé directement au rayonnement solaire et restera écarté de sources de chauffage. Pour assurer que les performances de votre produit soient au niveau de ses spécifications, la plage de températures recommandée au lieu d'installation sera de 55 à 115°F (13 à 46°C).

Dégagements par rapport à l'armoire

Une ventilation est nécessaire depuis la section frontale du bas de l'armoire. Gardez cette zone libre et exempte de toutes obstructions. Des meubles et comptoirs peuvent être installés autour de l'unité de façon adjacente dans la mesure où sa grille frontale restera non obstruée.

ATTENTION

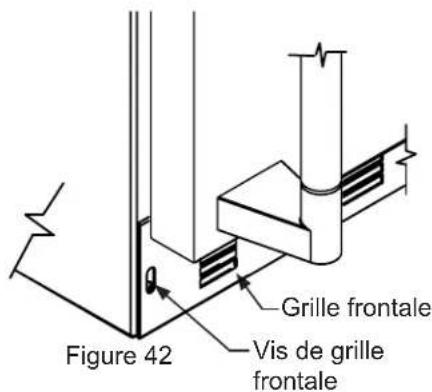

Grille frontale

N'obstruez pas la grille frontale. Les ouvertures au travers de la grille frontale permettent l'écoulement de l'air par l'échangeur thermique du condenseur. Des restrictions de ce flux d'air vont augmenter la consommation d'énergie et affecter sa capacité de refroidissement. C'est pourquoi il est important que cette zone ne soit pas obstruée et soit maintenue propre. Lynx Grills recommande de ne pas utiliser de grilles personnalisées, car l'écoulement d'air en serait diminué (Voyez la Figure 2).

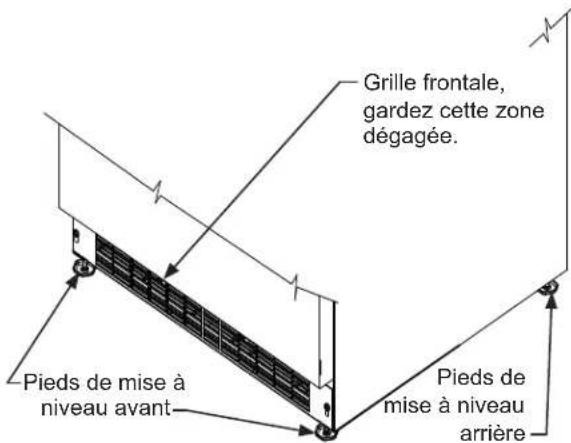

Grille frontale, gardez cette zone dégagée. Pieds de mise à niveau avant Pieds de mise à niveau arrière

Figure 2

Pieds de mise à niveau

Des pieds réglables aux angles avant et arrière de l'armoire doivent être ajustés pour qu'elle soit fermement positionnée au sol et bien d'aplomb, d'un côté à l'autre et d'avant en arrière. La hauteur totale de votre appareil peut être ajustée entre le minimum 33 ^3/4 po (85,7 cm) (en vissant les pieds de mise à niveau CW ∼) et le maximum 34 ^3/4 po (88,3 cm) (en dévissant les pieds de mise à niveau CCW ∼) des.

Pour régler ces pieds de mise à niveau, placez l'appareil sur une surface solide, en protégeant le sol en dessous pour ne pas le rayer. Avec l'aide d'une autre personne, inclinez vers l'arrière de l'appareil pour accéder aux pieds de mise à niveau de l'avant. Levez ou abaissez ces pieds à la hauteur requise en les tournant. Répétez la procédure pour les pieds arrière en inclinant le cave à vin vers l'avant en faisant attention. Sur une surface plane, vérifiez le niveau de l'appareil et ajustez les pieds en conséquence.

Les vis de la grille frontale peuvent être desserrées et la grille ajustée à la hauteur voulue. Quand le réglage est fait resserrez les vis de la grille frontale (Voyez la Figure 5).

INSTALLATION DE VOTRE APPAREIL

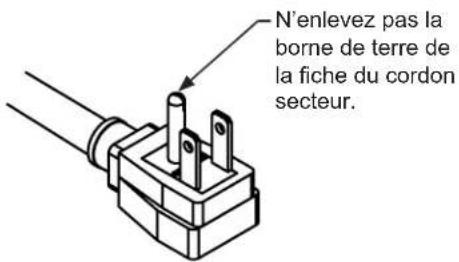

N'enlevez pas la borne de terre de la fiche du cordon secteur.

Figure 3

Risque de commotion électrique

• N'utilisez pas de rallonge secteur avec cet appareil. Cela peut être dangereux et peut affecter la performance du produit.
• Cet appareil ne doit sous aucun prétexte être installé sur une alimentation électrique sans liaison de terre.
• N'enlevez pas la borne de terre de la fiche du cordon secteur. (Voyez la Figure 3).
• N'utilisez pas d'adaptateur entre fiche et prise. (Voyez la Figure 4).
• N'envoyez pas d'eau par éclaboussure ou par jet d'un tuyau sur l'appareil. Cela pourrait causer une commotion électrique, entraînant potentiellement des blessures graves voire mortelles.

Raccordement électrique

Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

Ce produit est équipé en usine d'un cordon secteur comportant une fiche avec terre à trois broches. Il faut la brancher dans une prise secteur correspondante avec terre, en conformité avec la norme électrique américaine et les normes et réglementations locales applicables (Voyez la Figure 6). Si le circuit ne comporte pas une prise avec terre, le client doit en fournir une adéquate; c'est sa responsabilité et son obligation. La troisième broche de terre ne doit en aucun cas être coupée ou enlevée.

Un disjoncteur sur détection de courant de fuite (GFCI) a tendance à provoquer des déclenchements intempestifs qui peuvent arrêter l'appareil. Ce type de protection n'est en général pas utilisé sur de l'équipement électrique qui doit tourner sans surveillance pendant de longues périodes, sauf si c'est imposé par les normes de construction et réglementations locales.

Figure 7 Figure 7a S'il est nécessaire de gagner du dégagement à l'ouverture brute, un trou peut être percé au travail adjacent et le cordon d'alimentation passé par une prise secteur. Une autre façon d'augmenter d'équivalable d'arrestement d'arresture dans le DVFR1W

Figure 8

S'il est nécessaire de gagner du dégagement à l'intérieur de l'ouverture brute, un trou peut être percé au travers du meuble adjacent et le cordon d'alimentation passé par ce trou jusqu'à une prise secteur. Une autre façon d'augmenter la profondeur disponible dans l'ouverture est d'encastrer la prise secteur dans le mur arrière afin de gagner l'épaisseur de la fiche du cordon. Tous les types de prises secteur encastrées ne fonctionneront pas pour cette application car elles pourraient être trop étroites, mais un modèle équivalent à l'Arlington #DVFR1W est recommandé pour cette application (Voyez la Figure 8).

* La dimension en profondeur de l'ouverture brute peut varier selon chaque installation individuelle. Pour ne pas faire dépasser toute la porte, la dimension «F» plus 1 po (2,5 cm) pour l'épaisseur de la fiche du cordon secteur est nécessaire.

** L'ouverture brute minimale nécessaire doit être supérieure à la hauteur ajustée de l'armoire.

# Un circuit secteur dédié avec liaison de terre supportant 15 A est nécessaire. Appliquez toutes les normes de construction locales à l'installation de l'électricité et de l'appareil.

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

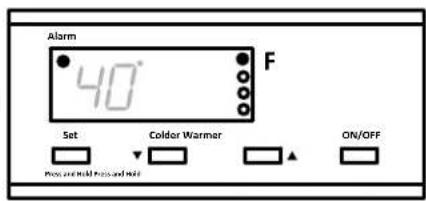

Figure 10 Vue rapprochée du contrôle

Démarrage de votre distributeurs de bière

Branchez la prise du cordon d'alimentation du distributeurs de bière dans une prise murale. Votre distributeurs de bière commencera à refroidir une fois qu'il est sous tension. Si votre distributeurs de bière ne démarre pas, vérifiez qu'il est bien en marche (ON) et que la consigne de température est suffisamment basse.

Mise en marche et à l'arrêt de votre distributeurs de bière

Si votre distributeurs de bière est en marche, sa température sera montrée sur l'afficheur. Pour arrêter le distributeurs de bière, appuyez sur le bouton «ON/OFF» en le maintenant enfoncé pendant trois (3) secondes. «OFF» va apparaître à l'affichage.

Si votre distributeurs de bière n'est pas en marche, «OFF» sera montré sur l'afficheur. Pour activer le distributeurs de bière, appuyez sur le bouton «ON/OFF» en le maintenant enfoncé pendant trois (3) secondes. La température du distributeurs de bière sera montrée à l'affichage.

Fixation de consigne de température

Pour fixer la consigne de température du distributeurs de bière, appuyez sur le bouton «SET» en le maintenant enfoncé. Quand ce bouton est enfoncé, c'est la température de consigne qui est affichée. En maintenant le bouton «SET» appuyé, appuyez sur le bouton «WARMER» ou «COLDER» pour ajuster la consigne de température.

Fonctionnement du distributeurs de bière

La plage de températures disponible pour cet appareil de refroidissement va de 34 à 46°F (1 à 8°C).

Il peut falloir jusqu'à 24 heures pour que votre distributeurs de bière atteigne la température voulue. Cela dépendra de la quantité chargée dedans, et du nombre d'ouvertures et de fermetures de sa porte.

Pour obtenir les meilleurs résultats, laissez l'appareil descendre à la température de consigne avant de le charger. Une fois le contenu chargé, laissez la température se stabiliser au moins 48 heures avant de procéder à tout ajustement du point de consigne.

Alertes

Votre commande électronique va surveiller le fonctionnement du distributeurs de bière et vous prévenir éventuellement avec une série d'alertes sonores et visuelles.

- Alerte sur porte restée ouverte : Si la porte est sée ouverte pour plus de cinq (5) minutes,

cette alerte retentit avec des intervalles d'une (1)

seconde. L'indication «do» va clignoter au panneau d'affichage et le voyant d'alerte à DEL situé en haut à gauche de l'affichage, sous le mot «Alarm» sera allumé. Cela cesse dès que la porte est refermée.

- Défaillance du détecteur de température : Si le contrôleur s'aperçoit que le détecteur de température ne fonctionne pas correctement, une alerte sur

détecteur de température retentit. L'indication «E1» va clignoter au panneau d'affichage et le voyant d'alerte à DEL situé en haut à gauche de l'affichage, sous le mot «Alarm» sera allumé. Veuillez appeler le service à la clientèle d'Lynx Grills ou votre revendeur si ce code d'erreur est affiché.

- Alerte sur température trop haute ou trop

basse : Si la température du compartiment de conservation dévie excessivement du point de consigne, l'alarme retentira en intervalles d'un (1) second. Le panneau d'affichage clignotera soit « HI » (haute) soit « Lo » (basse) selon la condition et le voyant d'alerte

à DEL situé en haut à gauche de l'affichage, sous le mot «Alarm» sera allumé. L'alarme restera active jusqu'à ce que la condition soit corrigée.

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

REMARQUE

Après une condition d'alerte de température trop haute, vérifiez toutes les denrées périssables pour assurer qu'elles sont sûres pour la consommation.

REMARQUE

L'alerte de température peut survenir s'il y a une utilisation intensive, ou si des produits chauds sont chargés dans le compartiment de conservation. Si l'alerte de température continue à se produire, votre appareil peut exiger le service.

Mise en sourdine de l'alarme

Actionnez n'importe quelle touche pour mettre en sourdine la partie audible d'une alerte.

REMARQUE

Cette action ne fera que rendre muette l'alerte. Si la condition qui a causé l'alerte persiste, le code de cette alerte va continuer de clignoter et se manifestera malgré tout de façon sonore pendant 20 secondes toutes les 60 minutes.

UTILISATION DE VOTRE DISTRIBUTEUR DE BIÈRE

Rangement

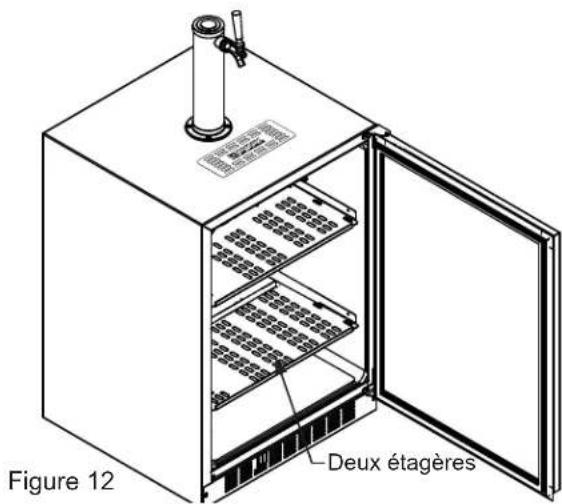

L'appareil est livré avec deux (2) étagères fixées par bande en position la plus haute et la plus basse. Sortez-les et disposez-les comme suit quand vous configurerez votre distributeur.

Figure 12 Deux étagères

Si vous ne servez pas de bière pression au robinet, votre distributeur pour fûts peut servir de réfrigérateur, en disposant les deux étagères comme c'est montré en Figure 13. Les rayons sont indiqués «upper» (dessus) et «lower» (dessous). Ils doivent être placés dans leur respective position l'un au dessus de l'autre.

ATTENTION

Si vous utilisez l'appareil pour garder les denrées périssables, le point de consigne de température doivent être mis entre 34 et 42 degrés F (1.2 et 5.7 degrés C).

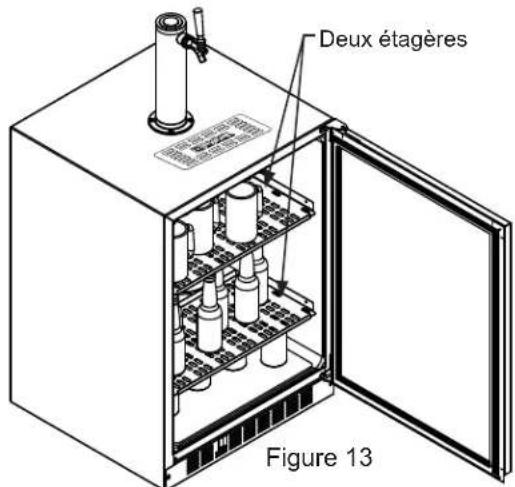

Deux étagères Figure 13

ENTRETIEN ET UTILISATION / INSTALLATION

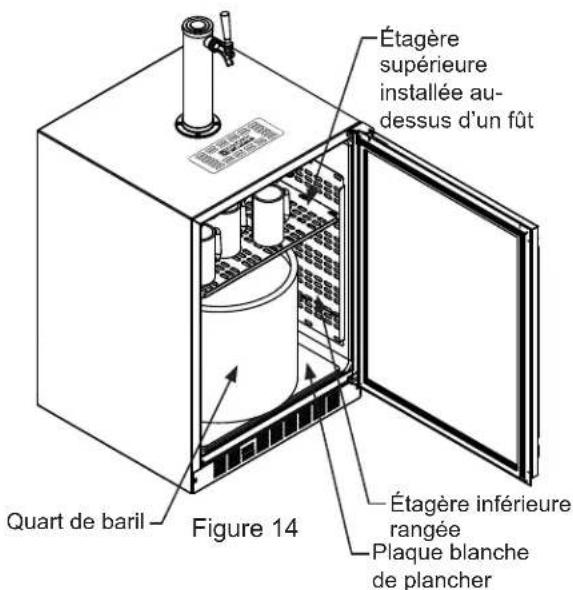

Si vous utilisez un quart de baril de bière (fût de 29,33 L), vous pouvez ajouter un espace sur étagère pour garder vos chopes glacées. Le fût d'un quart de baril doit reposer sur le fond, il ne peut pas tenir sur l'étagère (Voyez la Figure 14). Assurez-vous que la plaque blanche de plancher soit au fond du compartiment intérieur avant de positionner le baril.

Étagère supérieure installée au-dessus d'un fût Quart de baril Figure 14 Étagère inférieure rangée Plaque blanche de plancher

Si vous utilisez un demi-baril (fût de 68,67 L) ou deux 1/6 de baril, placez les deux étagères de chaque côté du distributeur de bière pression sur les deux crochets de suspension (Voyez la Figure 15). Assurez-vous que la plaque blanche de plancher soit au fond du compartiment intérieur avant de positionner le(s) fût(s).

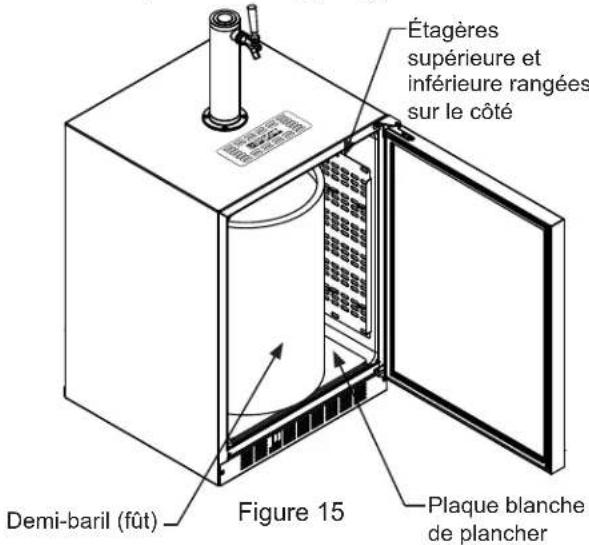

Étagères supérieure et inférieure rangées sur le côté Demi-baril (fût) Figure 15 Plaque blanche de plancher

UTILISATION DE VOTRE DISTRIBUTEUR DE BIÈRE

Le distributeur de bière peut supporter un baril d'un demi (1/2) ou d'un quart (1/4) de gallon. Les distributeurs doubles de bière pression peuvent supporter deux barils de bière d'un sixième (1/6) de gallon. Consultez le tableau ci-dessous pour la quantité de bière de chaque taille de baril.

	Tailles de baril
	Baril 1/6	Baril 1/4 Bari	1/2
Hauteur	23516 po(59.2 cm)	141316 po(37.6 cm)	23516 po(59.2 cm)
Diamètre	914 po(23.5 cm)	17 po(43.2 cm)	17 po to 1714 po(43.2 to 43 cm)
Gallons 5.1	6 7.75 15.5
Chopes de12 onces(1/3 L)	60 82	163

Tableau A

Taille de conteneur	Nombre par bouteille de CO_2 de 5 livres
Corny de 5 gallons	15 à 22
Baril 1/6 14 à	21
Baril 1/4 10 à	14
Baril 1/2 5 à 7

Tableau B

Équipement de mise en perce et montage

Votre kit de distribution inclut les pièces suivantes :

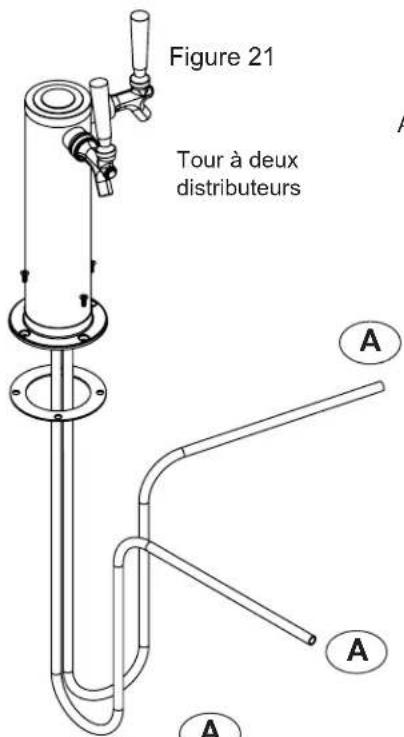

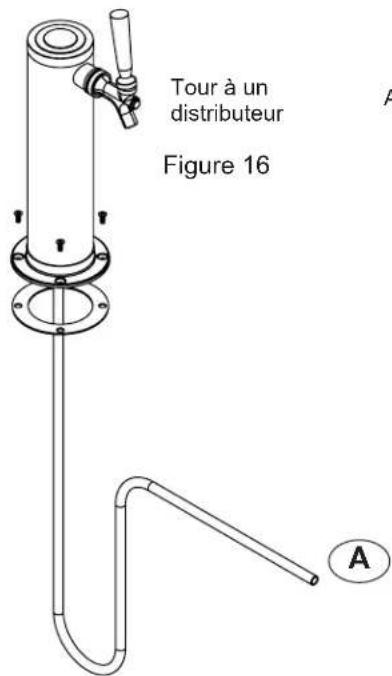

Tour en acier inox poli avec conduit de bière transparent (distribution simple ou double)

Joint de tour

Vis à tête Phillips ovale

Bouton pour tour (poignée de robinet)

Coupleur(s) pour fûts de bière

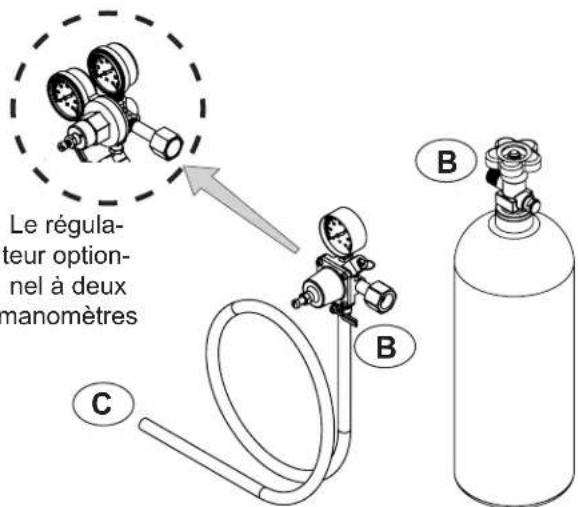

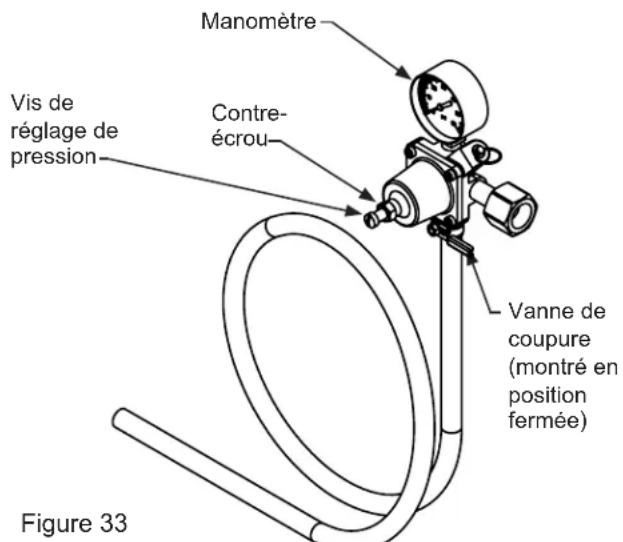

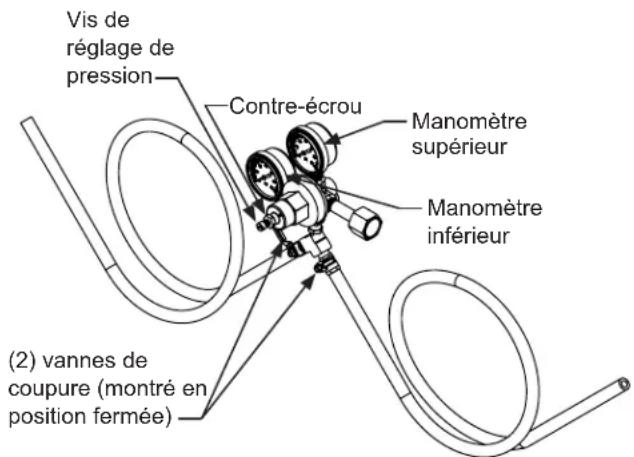

Régulateur pour CO₂ avec conduite(s) rouge(s) de gaz attachée(s)

Bouteille pour 5 livres de CO₂ vide

Attaches en plastique, grande et petite taille

Poignée de robinet

Outils nécessaires pour l'installation :

Tournevis à lame plate

Tournevis à pointe Phillips

Pinces

Clé à molette ou clé à fourche de 1 ^1/8 po

Clé à fourche de 12 po

AVERTISSEMENT

Le gaz CO₂ peut être dangereux. S'il devient difficile de respirer et/ou que vous commencez à avoir mal à la tête, cela peut être dû à une forte concentration de dioxyde de carbone. Quittez immédiatement la zone.

• La bouteille de CO_2 doit toujours être reliée au régulateur. Ne branchez jamais cette bouteille directement sur un fût.
• Cette bouteille de CO₂ doit être bien montée en position droite. Attachez-la avec la chaîne fournie.
• Ne jetez ou ne laissez tomber jamais la bouteille de CO_2 .
• Gardez la bouteille de CO_2 à l'écart de la chaleur.

• Ventilez la zone après une éventuelle fuite de CO₂.

• Sortez les étagères et les composants emballés de l'intérieur du réfrigérateur avant d'entamer la procédure d'assemblage.

• Amenez votre bouteille pour 5 livres de CO₂ vide chez votre fournisseur local de gaz pour la faire emplir. Vous pouvez en général trouver les fournisseurs dans les pages jaunes de l'annuaire aux rubriques «Fourniture pour soudure» ou «Protection contre le feu». Une bouteille pleine de 5 livres peut traiter de nombreux fûts (Voyez le tableau B).
• Montage de tour (si vous installez l'appareil sous un comptoir, passez directement à l'étape 4). Si vous montez la tour directement en haut du réfrigérateur, ôtez d'abord les quatre vis du haut du réfrigérateur. Retirer le bouchon de mousse du trou. Passez la conduite d'alimentation en bière au travers du joint de la tour et du gros orifice dans le haut du réfrigérateur. Alignez les 4 orifices dans la tour avec les 4 du haut de réfrigérateur, et fixez la tour avec les 4 vis retirées précédemment. Passez à l'étape 5.

UTILISATION DE VOTRE DISTRIBUTEUR DE BIÈRE

Kit de tour à distribution unique Kit de tour à distribution double

Connectez Ⓐ à Ⓐ ,etc......

Figure 17

Attaches de tuyau pour connexions

A et C

Tour à un distributeur Figure 16 A

Figure 18

Coupleur pour fût

C

Le régula- teur option- nel à deux manomètres C B B

Régulateur
avec conduite
Figure 19

de gaz rouge Régulateur

Bouteille de
CO _2 de 5 livres
Figure 20

Connectez Ⓐ à Ⓐ ,etc......

Figure 21 Tour à deux distributeurs A A A A

Figure 22

Attaches de tuyau pour connexions

A et C

Coupleur pour fût

Figure 23

Coupleur pour fût
Figure 24

Bouteille de CO₂ de 5 livres Figure 25 avec conduite de gaz rouge Figure 26 C B C

UTILISATION DE VOTRE DISTRIBUTEUR DE BIÈRE

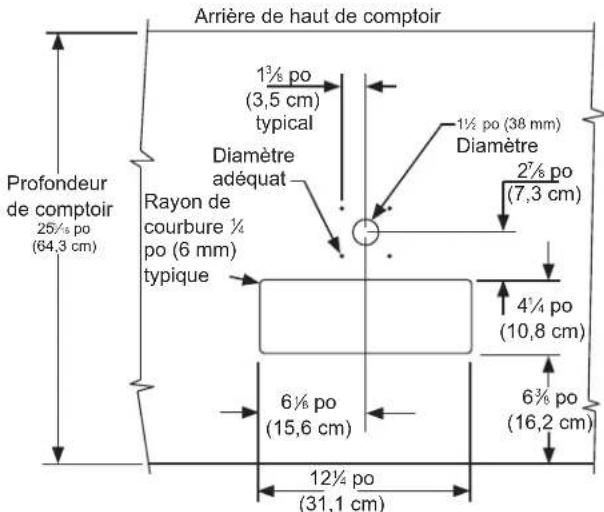

Arrière de haut de comptoir 1¾ po (3,5 cm) typical Diamètre adéquat Rayon de courbure ¼ po (6 mm) typique 1½ po (38 mm) Diamètre 2⅓ po (7,3 cm) 4¼ po (10,8 cm) 6⅓ po (15,6 cm) 6⅔ po (16,2 cm) 12½ po (31,1 cm) Profondeur de comptoir 25½ po (64,3 cm)

Figure 27

ATTENTION

Les dimensions de découpe montrées en Figure 27 sont basées sur un haut de comptoir de profondeur 25 ^5/16 po (64,3 cm). Votre comptoir peut avoir une dimension différente et nécessite un autre positionnement d'avant à arrière. Référez-vous aux dimensions de produit en pages 6 et 7 pour déterminer les mesures requises.

REMARQUE

Votre kit de tour peut ou ne peut pas venir avec une option d'un puisard monté sur le dessus. Pour l'utiliser, veuillez suivre les instructions du kit de tour.

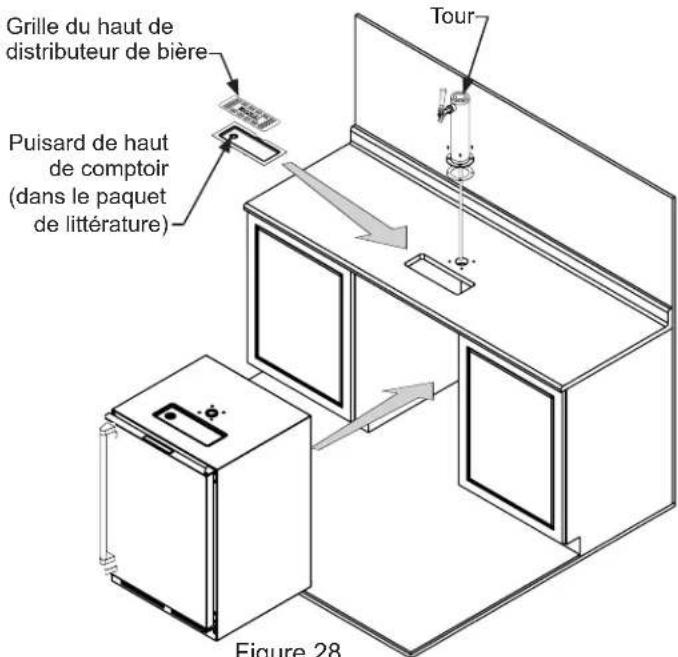

Grille du haut de distributeur de bière Puisard de haut de comptoir (dans le paquet de littérature) Tour Figure 28

Figure 28

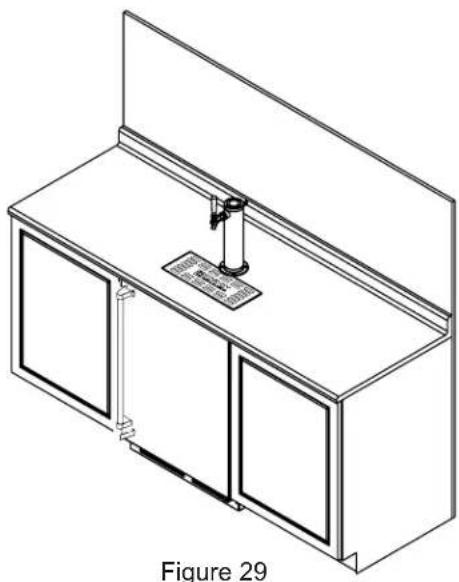

1. Si vous installez votre réfrigérateur à fûts sous un comptoir, vous devrez percer 5 orifices dans le dessus de comptoir pour y monter la tour. Le premier de ces orifices fait 1½ po de diamètre au centre de l'emplacement de la tour, pour la conduite de bière, à situer à environ 13½ po (34,3 cm) du bord avant du haut de comptoir (sur la base d'une largeur de comptoir standard de 25 ^5/16 po). Ensuite vous percez 4 orifices de montage selon les dimensions de la Figure 27. Leur diamètre dépend du matériau du haut de comptoir et de l'éventuelle nécessité de chevilles. Les vis fournies sont dans le paquet de la littérature, ce sont des vis en acier inox type AB de 10 x 1 po. Marquez et réalisez la découpe pour le puisard de drainage. Une fois les orifices percés et le réfrigérateur pour fûts en place sous le dessus de comptoir, passez la conduite de bière au travers du joint de la tour, dans le orifice de 1½ po dans le dessus de comptoir, et le orifice en haut du réfrigérateur pour fûts. Montez la tour sur le dessus de comptoir avec les 4 vis fournies. Placez le puisard de drainage, tiré du paquet de littérature, dans la découpe rectangulaire avec son encoche ronde vers l'arrière contre la tour, et placez la grille dessus.

2. Montez le régulateur sur la bouteille de CO₂ tank (connexion B) Notez que le régulateur a un filetage inversé et qu'il faut tourner en sens antihoraire pour le fermer. Serrez avec une clé à molette ou une clé à fourche de 1½ po.

3. Branchez la/les conduite(s) d'air rouge(s) depuis le régulateur sur le gros raccord pour conduite d'air du coupleur de fût, avec une grande attache pour tuyau (Connexion ⓒ).
4. Connectez la conduite de bière transparente depuis la tour sur le petit raccord à air su coupleur de fût avec une petite attache pour tuyau (Connexion A).

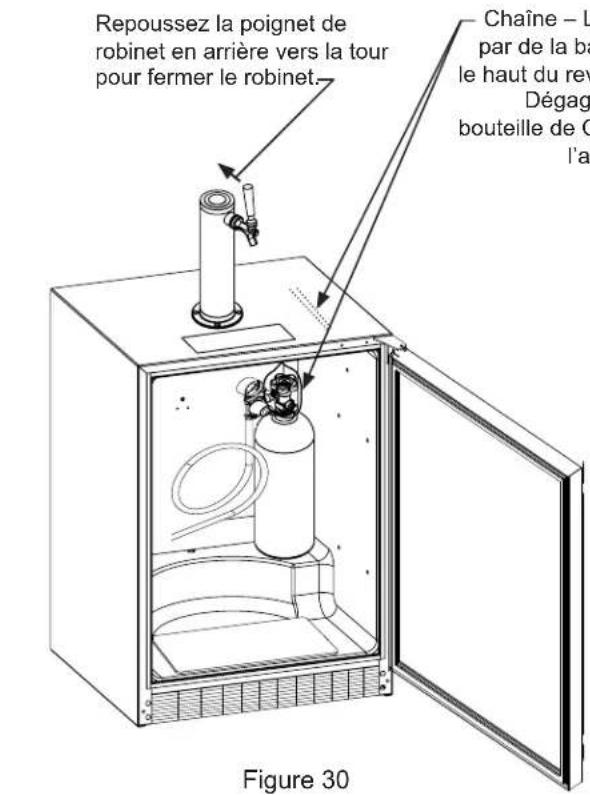

1. Positionnez la bouteille de CO₂ dans l'angle du réfrigérateur comme c'est montré en Figure 30 et attachez-la avec la chaîne. Repousser la poignée de robinet en arrière vers la tour pour fermer le robinet.
2. Accrochez le coupleur sur le fût : Vérifiez que le coupleur est en position fermée (voyez la Figure 31a). Alignez les taquets sur le fût avec les ouvertures correspondantes sur le coupleur de fût, et tournez en sens horaire jusqu'à ce que le coupleur stoppe (environ 90°). Appuyez sur le dessus du coupleur et faites-le tourner en sens horaire pour permettre au gaz d'entrer dans le fût.

Repoussez la poignet de robinet en arrière vers la tour pour fermer le robinet. Chaîne – L par de la ba le haut du rev Dégag bouteille de C l'a Figure 30

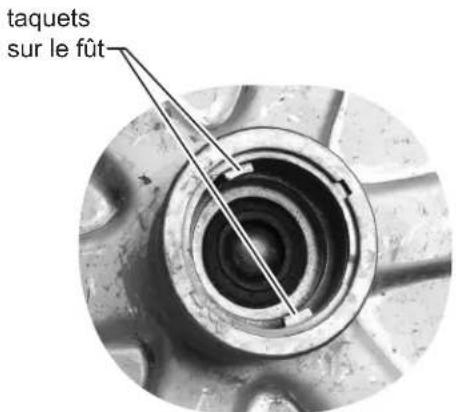

taquets sur le fût

Figure 31b

du et attachez- inet en le le coupleur ignez les ondantes re jusqu'à ez sur le horaire ne - La chaîne est fixée e la bande adhésive sur du revêtement intérieur. égagez-la et arrimez la de CO₂ en place dans l'angle droit du fond. Figure 30a Faites tourner le haut du coupleur en sens antihoraire pour le soulever en position fermée (OFF). Figure 31a Coupleur soulevé Pointes de col du fût

Figure 31

UTILISATION DE VOTRE DISTRIBUTEUR DE BIÈRE

Régulateur de CO _2

(tour de distribution simple)

Votre distributeur de bière est livré équipé avec une bouteille de CO₂ de 5 livres et un régulateur à un manomètre. Le manomètre indique la pression qui est envoyée au fût de bière. Suivez la procédure ci-dessous pour régler la pression qui doit être environ de 12 - 14 psi (0,8 à 1 bar) pour de la bière lager, ou de 9 - 12 psi (0,6 à 0,8 bar) pour de la bière ale.

Réglage de la pression (manomètre unique)

1. Coupez la vanne de fermeture en bas du régulateur.
2. Assurez-vous que la poignée de vanne est ferme sur la tour (voir la Figure 30).
3. Desserrez le contre-écrou en tournant en sens antihoraire en utilisant la clé à fourche de ½ po jusqu'à ce qu'il soit lâche, cela va permettre l'ajustement de la vis de réglage.
4. Tournez cette vis en sens horaire ∼ pour augmenter la pression, ou en sens antihoraire ∼ pour la diminuer.
5. Ouvrez la vanne de fermeture en bas du régulateur. La lecture au manomètre peut retomber mais se rétablit rapidement.
6. Tirez l'anneau sur le coupleur de fût pour permettre au gaz de circuler momentanément.
7. Effectuez toutes les retouches de réglage nécessaires en jouant sur la vis.
8. Resserrez le contre-écrou avec la clé à fourche de ½ po en tournant en sens horaire ∼ la clé à fourche de ½ po.

Figure 32 Anneau sur coupleur de fût

Manomètre Vis de réglage de pression Contre-écrou Vanne de coupure (montré en position fermée) Figure 33

Figure 33 (Régulateur pour tour de distribution simple)

Régulateur de CO₂

(tour de distribution double)

Votre distributeur de bière est livré équipé avec une bouteille de CO₂ de 5 livres et un régulateur à deux manomètres. Le manomètre inférieur doit indiquer environ 750 psi (52 bar) quand la bouteille est correctement remplie et avant d'être mise dans le réfrigérateur (à température ambiante). L'indication sera plus faible avec la bouteille réfrigérée. Utilisez ce manomètre inférieur comme indicateur de la quantité de gaz qui reste dans la bouteille. Le manomètre supérieur indique la pression qui est envoyée au fût de bière. Suivez la procédure ci-dessous pour régler la pression qui doit être environ de 12 - 14 psi (0,8 à 1 bar) pour de la bière lager, ou de 9 - 12 psi (0,6 à 0,8 bar) pour de la bière haute ale.

Réglage de la pression (manomètre supérieur)

1. Coupez la vanne de fermeture en bas du régulateur.
2. Assurez-vous que la poignée de vanne est ferme sur la tour (voir la Figure 30).
3. Desserrez le contre-écrou en tournant en sens antihoraire en utilisant la clé à fourche de ½ po jusqu'à ce qu'il soit lâche, cela va permettre l'ajustement de la vis de réglage.
4. Tournez cette vis en sens horaire ∼ pour augmenter la pression, ou en sens antihoraire ∼ pour la diminuer.
5. Ouvrez la vanne de fermeture en bas du régulateur. La lecture au manomètre peut retomber mais se rétablit rapidement.
6. Tirez l'anneau sur le coupleur de fût pour permettre au gaz de circuler momentanément.
7. Effectuez toutes les retouches de réglage nécessaires en jouant sur la vis.
8. Resserrez le contre-écrou avec la clé à fourche de 12 po en tournant en sens horaire la clé à fourche de 12 po.

Vis de réglage de pression Contre-écrou Manomètre supérieur Manomètre inférieur (2) vannes de coupure (montré en position fermée)

Figure 34
(Régulateur pour tour de distribution double)

ENTRETIEN ET NETTOYAGE

Drain Kit de drainage (tous modèles)

Le kit de drainage est envoyé déjà en place et prêt à l'emploi. Pour vider : Tirez le tuyau de drainage hors du capuchon de bouteille, enlevez la bouteille du meuble, dévissez son capuchon et rincez la bouteille. Réinstallez la bouteille dans le meuble.

Nettoyage du puisard de drainage

Sur un distributeur de bière autonome, enlevez la grille du devant de la tour, nettoyez-la à l'eau savonneuse et faites-la sécher avant de la réinstaller. Nettoyez la zone de puisard à l'eau savonneuse et faites-la sécher (Voyez la Figure 35).

Sur un distributeur de bière intégré, enlevez la grille et le puisard de dessus de comptoir, nettoyez-les à l'eau savonneuse et faites-les sécher avant de les réinstaller. Nettoyez la zone de puisard à l'eau savonneuse et faites-la sécher (Voyez la Figure 36).

Repoussez la poignet de robinet en arrière vers la tour pour fermer le robinet. Dévissez le capuchon Grille amovible pour nettoyer la zone de puisard

Figure 35

aller. faites-la Grille Puisard de dessus de comptoir Nettoyez et séchez la zone de puisard Figure 36

ENTRETIEN ET NETTOYAGE

Nettoyage et entretien du système de distribution

Le système de distribution a besoin d'être nettoyé entre ses utilisations pour éviter du gaspillage et/ou un mauvais goût pour la bière.

Nettoyage du coupleur de fût

Sortez le coupleur de fût hors du fût si nécessaire. Fermez la/les vanne(s) de gaz sous le régulateur, Faites tremper dans de l'eau chaude ou une solution assainissante et brossez le coupleur de fût. Laissez sécher toutes les parties et remontez-les.

Les attachez de tuyau peuvent être relâchées pour un mouvement latéral de la tête. Figure 37

Nettoyage de robinet

Arrêtez l'arrivée de gaz au robinet de coupure sous le régulateur (Voyez la Figure 33 ou Figure 34), et ouvrez le robinet de bière pour relâcher la pression. Pour ôter le robinet de la tour, utilisez la clé tricoise fournie. Placez la pointe de la clé dans le orifice sur le collier du robinet, et tournez en sens horaire ∼ pour démonter le robinet (Voyez la Figure 39).

Enlevez le capuchon moleté du corps de robinet juste sous la poignée, et retirez l'ensemble de poignée du robinet. Cela va permettre d'ôter l'axe de l'arrière du robinet (voyez la Figure 40).

Placez la pointe de la clé dans le orifice du collier de robinet. Figure 39 Après avoir ôté la poignée, l'axe va sortir en glissant de l'arrière du robinet. Dévissez le capuchon moleté du corps de robinet et sortez l'ensemble de poignée. Figure 40

Faites tremper les parties du robinet dans de l'eau potable ou dans une solution d'eau assainissante chaude. N'utilisez pas de savon.

Réassemblez le robinet, remontez-le sur la tour (assure-vous que le robinet est bien en position fermée), et rétablissez l'arrivée du gaz.

ENTRETIEN ET NETTOYAGE

Kit de nettoyage de robinet

C'est un article optionnel (N° de pièce 42242373), ce kit inclut tout ce qu'il faut pour nettoyer rapidement la robinetterie. Solution de nettoyage, pompe, bouteille pour mélange, brosse et clé.

Nettoyage de la conduite de bière

(en utilisant l'ensemble de nettoyage pour distributeur 42242373) :

Avec le robinet ôté de la tour de distribution (voir en page 17) et le coupleur ôté du fût (voir aussi en page 17), placez l'extrémité de la conduite de bière dans un seau ou une cuvette. Fixez la pompe sur la tour avec l'écrou de couplage fourni sur l'ensemble de pompe. Pompez un liquide assainissant/nettoyant à travers la conduite de bière jusqu'à ce qu'elle soit propre. Rincez le flacon de pompe à l'eau chaude, et en activant la pompe rincez la conduite de bière 2 à 3 fois avec de l'eau potable chaude.

Pompe connectée à la tour Conduite de bière Seau ou

Figure 41

Grille frontale

Assurez-vous que rien n'obstrue les ouvertures pour flux d'air requises à l'avant de l'armoire. Au moins une à deux fois par an, chassez par brossage ou par aspiration les peluches et les saletés dans la zone de la grille avant (Voyez en page 4).

ATTENTION

RISQUE DE COMMOTION ÉLECTRIQUE : Débranchez l'alimentation secteur de l'appareil avant de le nettoyer à l'eau savonneuse.

Armoire

L'armoire peinte peut se laver avec une solution savonneuse douce, puis soigneusement se rincer à l'eau potable. N'utilisez JAMAIS de produits nettoyants abrasifs.

Intérieur

Lavez le compartiment intérieur avec une solution savonneuse douce. N'utilisez pas de nettoyant abrasif, de solvant, de produit nettoyant/polissant ou de détergent non-dilué.

Soins pour l'appareil

1. Évitez de vous appuyer sur la porte, vous pourriez déformer ses charnières ou faire basculer l'appareil.
2. Faites attention quand vous balayez, aspirez ou passez la vadrouille près de l'avant de l'appareil. Vous pourriez endommager sa grille.
3. Nettoyez périodiquement l'intérieur de l'appareil selon le besoin.

En cas de coupure du secteur

Si une panne d'alimentation arrivait, essayez de la corriger le plus tôt possible. Minimisez le nombre d'ouvertures de porte pendant la coupure du secteur afin de ne pas affecter la température dans l'appareil.

ENTRETIEN ET NETTOYAGE

Entreposage de longue durée / préparation à l'hivernage

C'est le moment de préparer à l'hivernage quand le minimum de température ambiante descend sous les 38°F (3,3°C)

ATTENTION

Faire fonctionner l'appareil à des températures inférieures à ce seuil d'hivernage recommandé annulerait la garantie.

1. Arrêtez l'appareil (voir en page 8).
2. Videz tous son contenu.
3. Si nécessaire, déplacez l'appareil pour avoir accès à son arrière.
4. Débranchez l'appareil de sa prise secteur.
5. Il est également recommandé que l'alimentation de la prise secteur soit coupée en amont si elle ne doit pas servir pour d'autres appareils pendant cette période d'hivernage.
6. Fermez la vanne d'alimentation en CO2.

7. Vidangez la/les conduite(s) de bière.
   a. Enlevez la tête de soutirage Sankey (coupleur de fût) (voir en page 17).
   b. Enlevez le robinet de la tour (voir en page 17).
   c. Les conduites de bière vont se vider par gravité.
   d. Nettoyez la tubulure des conduites de bière (voir en page 18).

8. Démontez puis nettoyez le robinet (voir en page 17).

9. Faites tremper et nettoyez la tête de soutirage Sankey Low-Boy (voir la page 17).

10. Pendant le nettoyage d'un ensemble faites particulièrement attention à toutes les fissures ou crevasses pouvant avoir accumulé de la saleté et des débris.

11. Enlevez la grille de protection frontale (voir les Figure 42 et Figure 43), et utilisez une brosse et un aspirateur pour éliminer la saleté et les débris de sous l'appareil.

12. Nettoyez soigneusement cette grille de protection et réinstallez-la sur l'appareil.

13. Enlevez le couvercle d'accès arrière (voir la Figure 44), et utilisez une brosse et un aspirateur pour éliminer la saleté et les débris du compartiment de la machine.

- Si le bac en plastique de drainage du dégivrage sous le compresseur contient de l'eau, utilisez une éponge pour en éliminer le plus possible.

1. Nettoyez soigneusement ce couvercle d'accès arrière et réinstallez-le sur l'appareil.

Figure 42 Grille frontale Vis de grille frontale

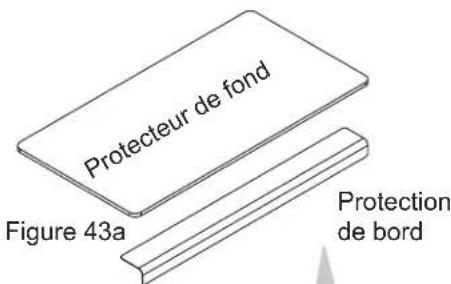

Protecteur de fond Figure 43a Protection de bord

Enlever le protecteur de fond et la protection de bord, et nettoyer

Nettoyer derrière la grille Figure 43 Entretoise Grille frontale

ENTRETIEN ET UTILISATION / INSTALLATION

ENTRETIEN ET NETTOYAGE

1. Nettoyez toutes les surfaces de l'intérieur avec un produit nettoyant antibactérien, et poursuivez par un rinçage à l'eau claire pour éliminer tous les résidus de produits chimiques qui pourraient tacher. N'utilisez pas de produits nettoyants abrasifs ni de tampons à récurer.

- Enlevez le protecteur en plastique de fond et la protection du bord inférieur en acier inox pour nettoyer en-dessous.

1. Laissez la porte ouverte et attendez le séchage complet avant de la refermer.
2. Nettoyez bien le joint de porte avec un produit nettoyant antibactérien, et poursuivez par un rinçage à l'eau claire pour éliminer tous les résidus de produits chimiques.
3. Nettoyez soigneusement l'extérieur avec un produit nettoyant approuvé pour l'acier inox. N'utilisez pas de produits nettoyants abrasifs ni de tampons à récurer.
4. Tout matériel de montage ou d'attache présentant des signes de corrosion doit être remplacé.
5. Une fois l'extérieur bien nettoyé, vous pouvez désirer passer une couche de cire automobile pour protéger des taches venant d'humidité, salissures et débris pouvant s'accumuler sur les surfaces pendant la période d'hivernage.
6. Ne placez de couverture sur l'appareil, car cela pourrait emprisonner de la condensation.

Une fois que tout ce qui précède est terminé, vous pouvez décider d'entreposer l'appareil à l'intérieur, mais ce n'est pas une nécessité.

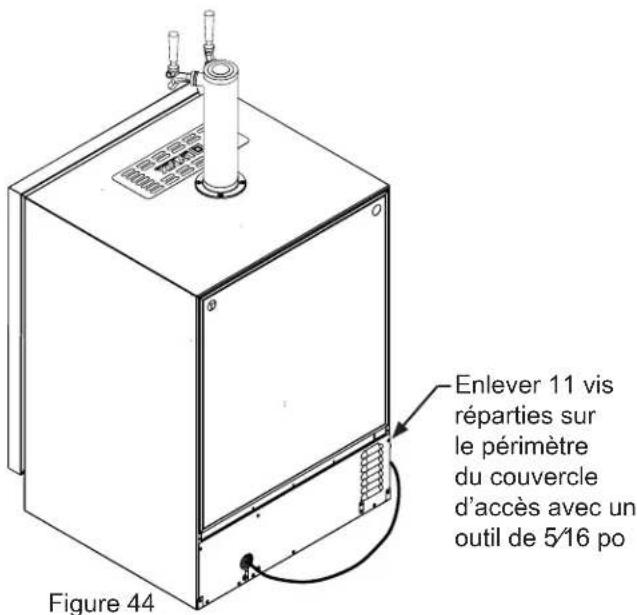

Enlever 11 vis réparties sur le périmètre du couvercle d'accès avec un outil de 5/16 po Figure 44

Éponger l'eau du bac de drain- age en plastique si nécessaire Éliminer les débris Figure 45

Redémarrage après un entreposage prolongé

1. Connectez l'appareil à l'alimentation secteur.
2. En cas d'entreposage à l'extérieur, il est recommandé que l'appareil soit de nouveau attentivement inspecté avec les instructions d'hivernage qui précèdent pour éliminer tout ce qui est salissure ou débris venant des intempéries ou des animaux/insectes éventuels.
3. Mettez l'appareil en marche et confirmez votre souhait pour les paramètres de contrôle.
4. Laissez l'appareil se stabiliser 24 heures avant de le charger.

ENTRETIEN DE L'ACIER INOX ET CONSEILS POUR L'ÉCONOMIE D'ÉNERGIE

Contexte

L'acier inox ne se décolore pas, ne se corrode pas et ne rouille pas comme l'acier ordinaire, mais il n'est pas à l'abri des taches ou corrosions. L'acier inox peut se décolorer ou se corroder s'il n'est pas entretenu correctement.

Les aciers inox diffèrent des aciers ordinaires au carbone par leur quantité de chrome présente. C'est ce chrome qui fournit un film protecteur invisible sur la surface, sous forme d'oxyde de chrome. Ce film peut être endommagé ou contaminé, ce qui entraîne décoloration, tache ou corrosion de la base métallique.

Entretien et nettoyage

Un nettoyage de routine des surfaces d'acier inox servira à prolonger notablement la durée de service de votre produit en éliminant des contaminants. C'est particulièrement important dans les zones côtières qui peuvent exposer l'acier inox à des contaminants sévères comme des sels haloïdes (chlorure de sodium).

Il est fortement recommandé d'inspecter régulièrement et de nettoyer soigneusement les fissures, points de sou-dure, dessous de joints, de rivets et de têtes de boulons, et toutes les zones où des petites quantités de liquide peuvent être collectées et stagner, en concentrant des contaminants. De plus tout matériel de montage présentant des signes de corrosion doit être remplacé.

La fréquence du nettoyage dépendra de l'emplacement de l'installation, de l'environnement et des conditions d'utilisation.

Choix d'un produit de nettoyage

Le choix d'un produit de nettoyage approprié est au gré du consommateur, et il existe de nombreux produits parmi lesquels choisir. Selon le type de nettoyage et le degré de contamination, certains produits sont meilleurs que d'autres.

En général le moyen le plus efficace pour du nettoyage de routine de la plupart des produits en acier inox est un bon passage au chiffon doux trempé dans une solution d'eau tiède et de détergent doux, ou d'eau faiblement ammoniaquée. Le frottement doit dans la mesure du possible suivre les veines de polissage de l'acier, et il faut toujours procéder à un rinçage après le nettoyage.

Bien que certains produits soient nommés «nettoyants pour acier inox», ils peuvent contenir des abrasifs susceptibles d'écorcher la surface (en compromettant son film protecteur d'oxyde de chrome),

Une fois que les surfaces en acier inox ont été soigneusement nettoyées, une cire automobile de bonne qualité peut y être appliquée pour maintenir la finition.

REMARQUE

Les produits en acier inox ne doivent jamais être installés ou entreposés à proximité de produits chimiques à base de chlore.

Quelque soit votre choix du produit de nettoyage, il doit être utilisé en conformité stricte avec les instructions de son fabricant.

Conseils Pour L'économie D'énergie

Les suggestions suivantes vont minimiser le coût de fonctionnement de votre appareil de refroidissement.

1. N'installez pas votre appareil près d'un autre appareil chaud (cuisinière, lave-vaisselle, etc.), d'une conduite d'air chaud, ou d'autres sources de chaleur.
2. Placez l'appareil à l'abri du rayonnement solaire direct.
3. Assurez-vous que les évents de la grille devant l'unité au-dessus de la porte ne sont pas obstrués et maintenus propres de façon à permettre une ventilation du système de refroidissement et chasser la chaleur.
4. Branchez votre appareil sur un circuit d'alimentation secteur dédié (Sans partage avec d'autres appareils).
5. Quand vous chargez initialement votre produit neuf, ou au cas où de grosses quantités de contenu tiède sont placées dans le compartiment de conservation au froid, minimisez les ouvertures de porte pendant les 12 heures qui suivent pour permettre au contenu de tomber à la température de consigne du compartiment.
6. En maintenant un compartiment d'entreposage relativement plein, if faut moins de périodes de fonctionnement en refroidissement de l'appareil qu'avec un compartiment vide.
7. Assurez-vous que la fermeture de porte n'est pas obstruée par des denrées entreposées dans votre appareil.
8. Permettez aux denrées chaudes de revenir à la température ambiante avant de les placer dans l'appareil.
9. Minimisez la fréquence et la durée des ouvertures de porte.
10. Utilisez le point de consigne de température le plus haut qui respecte votre préférence personnelle, et fournissez l'entreposage qui convient pour vos denrées conservées.
11. Quand vous êtes en vacances ou loin de la maison pour des périodes prolongées, réglez la consigne de l'appareil à la température la plus haute admissible pour la conservation de son contenu.
12. Réglez le contrôle en position d'arrêt (off) si le nettoyage de l'appareil nécessite que sa porte reste ouverte pour une période longue.

OBTENTION DE SERVICE ET L'HISTOIRE DE LYNX

Si du service est nécessaire :

• Si le produit est encore dans sa première année de garantie, veuillez appeler le service à la clientèle d'Lynx Grills au 888-289-5969 pour avoir des instructions sur la façon d'obtenir une couverture sous garantie dans votre secteur.
• Si le produit est sorti de sa première année de garantie, le service à la clientèle d'Lynx Grills peut vous fournir des recommandations sur les centres de service de votre secteur.
• Dans toute correspondance relative au service, assurez-vous de bien fournir la référence de service/modèle, le numéro de série et le la facture d'achat.
• Essayez de donner des informations ou une description de la nature du problème, sur la durée pendant laquelle l'appareil a fonctionné, sur les températures de la pièce et de l'eau, et toutes les informations qui peuvent être utiles pour une résolution rapide du problème.
• Le Tableau «C» est fourni pour enregistrer les informations pertinentes sur votre produit, comme référence ultérieure.

Pour vos archives
Date d'achat
Nom du revendeur
Adresse du revendeur
Ville du revendeur
État/province du revendeur
Code Zip/postal du revendeur
N° de service/modèle de l'appareil
N° de série de l'appareil
Date d'envoi de la carte de garantie (à faire dans les 10 jours après l'achat)

Tableau C

L'histoire de Lynx

Lynx a commencé par une vision.

Un petit groupe d'ingénieurs de fabrication avec plus d'un siècle d'expérience collective a eu un rêve. Ils ont osé prendre leur vaste savoir-faire de fabrication commerciale et de créer une ligne de produits de cuisson en plein air qui offrent l'élégance et la performance commerciale sur le marché du consommateur.

Lynx a pris la qualité, la maîtrise, le service et l'innovation du marché commercial et l'a incorporé à la ligne Lynx Professional Grills de produits grand public et commerciaux. La combinaison de design créatif, de matériaux de qualité supérieure et d'un savoir-faire exceptionnel élève les produits Lynx à une classe de son propre.

Les produits originaux Lynx commercial sont utilisés tous les jours dans les restaurants, hôtels et parcs à thème à travers les Etats-Unis:

Clients satisfaits de Lynx

• TGI Fridays
- Applebee's
- Houston's
- Red Lobster
- Hard Rock Café
• Wolfgang Puck's
- Cheesecake Factory
- Red Robin
- Planet Hollywood
• Hilton
• Hyatt
• Four Seasons Marriott Le Meridian
- Sheraton
• Conrad International
• Bellagio
• New York New York
• MGM Grand
- Treasure Island
- Mirage
• Paris
- Venetian
- Excalibur
- Mandalay Bay
- Riviera
- Desert Inn
- Hard Rock Hotel
- Disney World

DÉPANNAGE

Avant d'appeler pour du service

Si l'appareil semble présenter un dysfonctionnement, commencez par bien relire son manuel. Si le problème persiste, consultez le guide de dépannage qui suit. Identifiez le problème dans ce guide et consultez les colonnes de causes et de remèdes avant d'appeler pour du service. Le problème peut être quelque chose de très simple qui peut se résoudre sans demander une intervention de service. Cependant, il peut être nécessaire de contacter votre revendeur ou un technicien de service qualifié.

ATTENTION

Dans le cas improbable où vous perdriez de la capacité de refroidissement sur votre appareil, ne le débranchez pas de son alimentation électrique, mais appelez immédiatement un agent de dépannage qualifié. Il est possible que la perte de capacité de refroidissement résulte d'une accumulation excessive de givre sur le serpentin de refroidissement d'évaporateur. Dans ce cas, le débranchement électrique de l'appareil entraînera la fusion d'une quantité excessive de glace, qui pourra générer de l'eau de fusion qui dépassera la capacité du système de drainage du dégivrage, et risque de provoquer un dégât des eaux à votre domicile. C'est l'utilisateur final qui sera le responsable final de tout dégât des eaux causé par une coupure prématurée de l'appareil, sans avoir géré correctement l'excédent d'écoulement d'eau.

AVERTISSEMENT

Risque d'électrocution

• Ne tentez jamais de réparer ou d'exécuter de la maintenance sur l'appareil avant que son alimentation électrique n'ait été débranchée en amont. Passer l'appareil sur arrêt (OFF) n'enlève pas la présence de tension secteur sur les fils de câblage.
• Remettez en place l'ensemble des pièces et panneaux avant de redémarrer.

Problème Cause possible Remède
L'appareil ne produit pas assez de froid(Voyez «Réglage de la température» en page 8)	Le contrôle a une consigne trop chaudeLa température du contenu n'est pas encore stabilisée.	Ajustez plus bas la consigne de température. Laissez stabiliser la température 24 heures.
	Utilisation excessive ou ouvertures prolongées de la porte.	Laissez la température se stabiliser pendant au moins 24 heures.
	Blocage du flux d'air de la grille frontale.	Le flux d'air ne doit pas être obstrué à la grille frontale. Consultez les valeurs de dégagements en page 4.
	Défaut d'étanchéité du joint de porte.	Changez le joint de porte.
L'appareil fait trop de froid(Voyez «Réglage de la température» en page 8)	Le contrôle a une consigne trop froide	Ajustez plus haut la consigne de température Laissez stabiliser la température 24 heures.
	Défaut d'étanchéité du joint de porte.	Changez le joint de porte.
Bruit ou vibration • L'appareil n'est pas d'aplomb.		Mettez l'armoire d'aplomb, voyez en page 4 le réglage des pieds de mise à niveau.
	Obstruction de tube affectant le ventilateur.	Contactez un technicien de service qualifié.
L'appareil ne fonctionne pas. • L'appareil est à l'arrêt.		Mettez l'appareil en marche. Voyez pour le démarrage de votre appareil en page 8.
	Le cordon secteur n'est pas branché.	Branchez la fiche du cordon.
	La prise secteur n'est pas alimentée.	Vérifiez l'alimentation électrique de votre maison.

Lynx®

Les meilleurs produits de cuisine d'extérieur viennent de : Lynx Grills, Inc. 7300 Flores Street Downey, CA 90242

Service: (888)-289-5969 Fax: [phone]

www.lynxgrills.com

APROVECHE AL MÁXIMO DE SU
