Type de produit	Appareil à emballage sous vide encastrable
Marque	Wolf
Modèle	VS24
Poids	34 kg (75 lb)
Dimensions d'ouverture (L x l x H)	Pour ouverture de 24 po : 603 mm (23 3/4 po) de large ; pour ouverture de 30 po : 765 mm (30 1/8 po) de large
Alimentation électrique	120 V CA, 60 Hz, 10 A, circuit dédié
Prise	Prise mise à la terre à trois broches
Longueur du cordon d'alimentation	0,9 m (3 pi)
Fonctions principales	Mise sous vide et scellage automatique, mode manuel (selon modèle)
Capacité de vide	Non spécifiée dans la notice
Matériaux	Acier inoxydable (parties externes) et plastique de qualité alimentaire (compartiment)
Installation	Standard ou à affleurement ; bloc antibasculement requis
Chevauchement de la garniture	Dessus et bas : 0 mm ; côtés : 18 mm (11/16 po)
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux ; ne pas immerger
Sécurité	Disjoncteur de fuite de terre (GFCI) non recommandé ; bloc antibasculement inclus
Pièces détachées et réparabilité	Service après-vente Wolf certifié ; numéros de modèle et de série sur la plaque signalétique
Informations générales	Notice disponible en téléchargement gratuit ; plaque signalétique côté gauche du tiroir

FOIRE AUX QUESTIONS - VS24 WOLF

Comment installer le tiroir de scellement sous vide VS24 ?

Coupez le courant, retirez les vis d'expédition à l'arrière, branchez le cordon, glissez l'unité dans l'ouverture, ouvrez le tiroir, percez des avant-trous et fixez avec les vis fournies. Installez un bloc antibasculement au préalable.

Quelle alimentation électrique est requise pour le VS24 ?

Une alimentation de 120 V CA, 60 Hz, avec un circuit dédié de 10 ampères. Un disjoncteur de fuite de terre (GFCI) n'est pas recommandé.

Où se trouve la plaque signalétique du VS24 ?

La plaque signalétique se trouve sur le côté gauche du tiroir. Ouvrez le tiroir et soulevez le couvercle pour la voir.

Comment nettoyer l'appareil ?

Utilisez un chiffon humide avec un détergent doux. N'immergez pas l'appareil dans l'eau.

Quelles sont les dimensions d'ouverture nécessaires pour l'installation ?

Pour une ouverture de 24 po : largeur 23 3/4 po (603 mm). Pour une ouverture de 30 po : largeur 30 1/8 po (765 mm). L'ouverture doit avoir des coins à 90 degrés.

Puis-je utiliser un disjoncteur différentiel (GFCI) ?

Non, un disjoncteur de fuite de terre n'est pas recommandé car il peut interrompre le fonctionnement de l'appareil.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez l'alimentation électrique et les connexions. Si le problème persiste, contactez un centre de service Wolf certifié. Ne tentez pas de réparer vous-même.

Quel est le poids de l'appareil VS24 ?

L'appareil pèse 34 kg (75 lb). Assurez-vous que le support de base est suffisamment solide.

Comment obtenir une traduction de la notice ?

Sur la page de la notice, choisissez votre langue et indiquez votre adresse email. Une version traduite vous sera envoyée.

Quels types de sacs peut-on utiliser avec le VS24 ?

Utilisez des sacs spécialement conçus pour la mise sous vide, de préférence avec une surface rainurée pour faciliter l'évacuation de l'air.

MODE D'EMPLOI VS24 WOLF

Les caractéristiques et les specifications peuvent être modifiées en tout temps sans préavis. Visitez wolfappliance.com/specs pour obtenir les renseignements les plus récents.

Remarque importante

Pour s'assurer que ce produit est installé et utilisé en toute sécurité et aussi efficacement que possible, prenez note des types de renseignement mis en évidence tout au long de ce guide :

REMARQUE IMPORTANTE met en evidence des renseignements qui sont particulièrement importants.

MISE EN GARDE indique une situation où une blessure mineure ou des dommages au produit peuvent se conduire si les directives ne sont pas respectées.

AVERTISSEMENT décrit un danger qui peut cause une blessure grave ou la mort si les précautions ne sont pas respectées.

REMARQUE IMPORTANTE: Tout au long de ce guide, les dimensions entre parenthèses sont en millimétres à moins d'indication contraire.

REMARQUE IMPORTANTE : Conservez ces directives pour l'inspecteur en électricité local.

CONSERVEZ CES DIRECTIVES

Renseignements sur le produit

Des renseignements importants sur le produit, y compris les nombres de modele et de série, se trouvent sur la plaque signalétique du produit. La plaque signalétique est située sur le cote gauche du tiroir. Le tiroir doit être ouvert et le couvercle soulevé pour voir la plaque signalétique. Reportez-vous à l'illustration ci-dessous.

Si vous avez besoin de service, communiquez avec le service Wolf certifié par l'usine avec les numérodes de modèle et de série. Pour obtenir le nom du centre de service Wolf certifié par l'usine le plus pres de chez vous ou si vous avez des questions concernant l'installation, consultez la section Contact et assistance de notre site Web, www.wolfappliance.com ou appelez le service à la clientèle de Wolf au 800-222-7820.

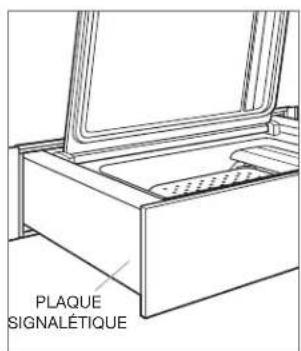

Emplacement de la plaque signaletique

Exigences d'installation

Le tiroir de scèlement sous vide peut être installé dans une application standard ou à affleurement. Finissez les rebords de l'ouverture. Ils peuvent être visibles lorsque le tiroir est ouvert.

Pour les installations standards, la garniture frontale chevauchera les montants et les rails. Reportez-vous au tableau ci-dessous.

Pour les installations à affleurement, un jeu minimum de 18 po (3) est requis de tous les côts. Pour assurer des produits uniformes, chaque coin de l'ouverture doit mesurer exactement 90 degrés.

Un bloc antibasculement doit être installé pour empêcher le tiroir de scèlement sous vide de basculer vers l'avant lorsqu'il est ouvert.

EXIGENCES D'INSTALLATION

SUPPORT DE BASE MIN.

Tiroir de scellement sous vide 75 lb (34 kg)

CHEVAUCHEMENT DE LA GARNITURE

Dessus 0 po (0)

Bas 0 po (0)

Cotés

11/16 po (18)

Exigences électriques

L'installation doit se conformer à tous les codes électriques applicables.

Repérez l'alimentation électrique, comme il est montré dans les illustrations aux pages suivantes. Un circuit séparé servant uniquement cet apparéil est requis. Un disjoncteur de fuite de terre (GFCI) n'est pas recommandé et peut interrompree le fonctionnement.

EXIGENCES ÉLECTRIQUES

Alimentation electrique mise à la terre, 120 volts CA, 60 Hz

Service Circuit dédié de 10 amperes

Prise mise à la terre à trois broches

Cordon d'alimentation 3 pi

(9 m)

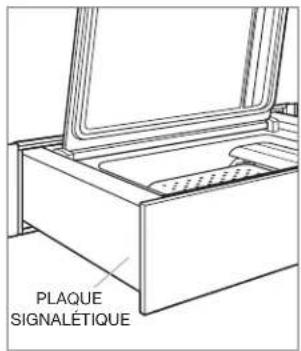

Emplacement de la plaque signaletique

Tiroir de scellement sous vide

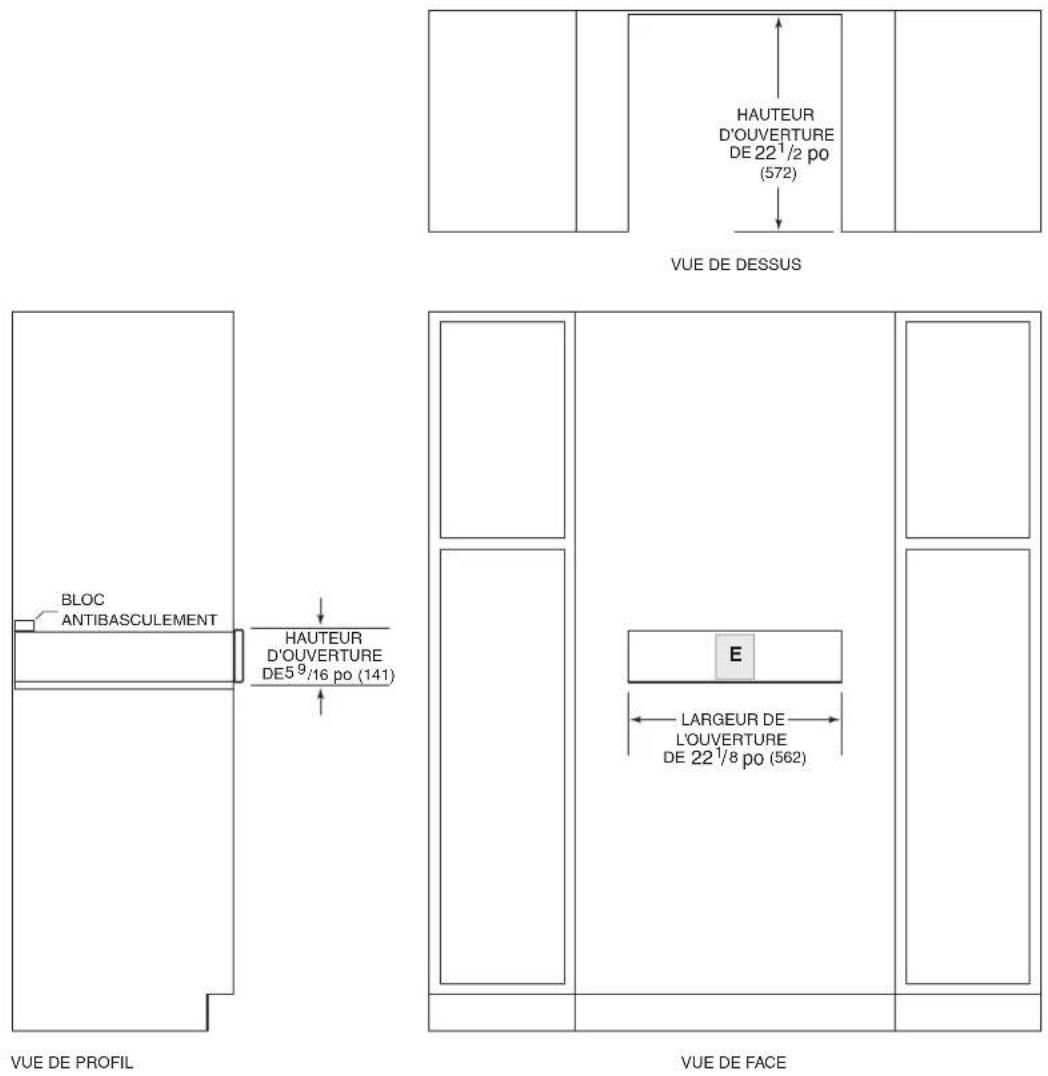

INSTALLATION STANDARD

Tiroir de scellement sous vide

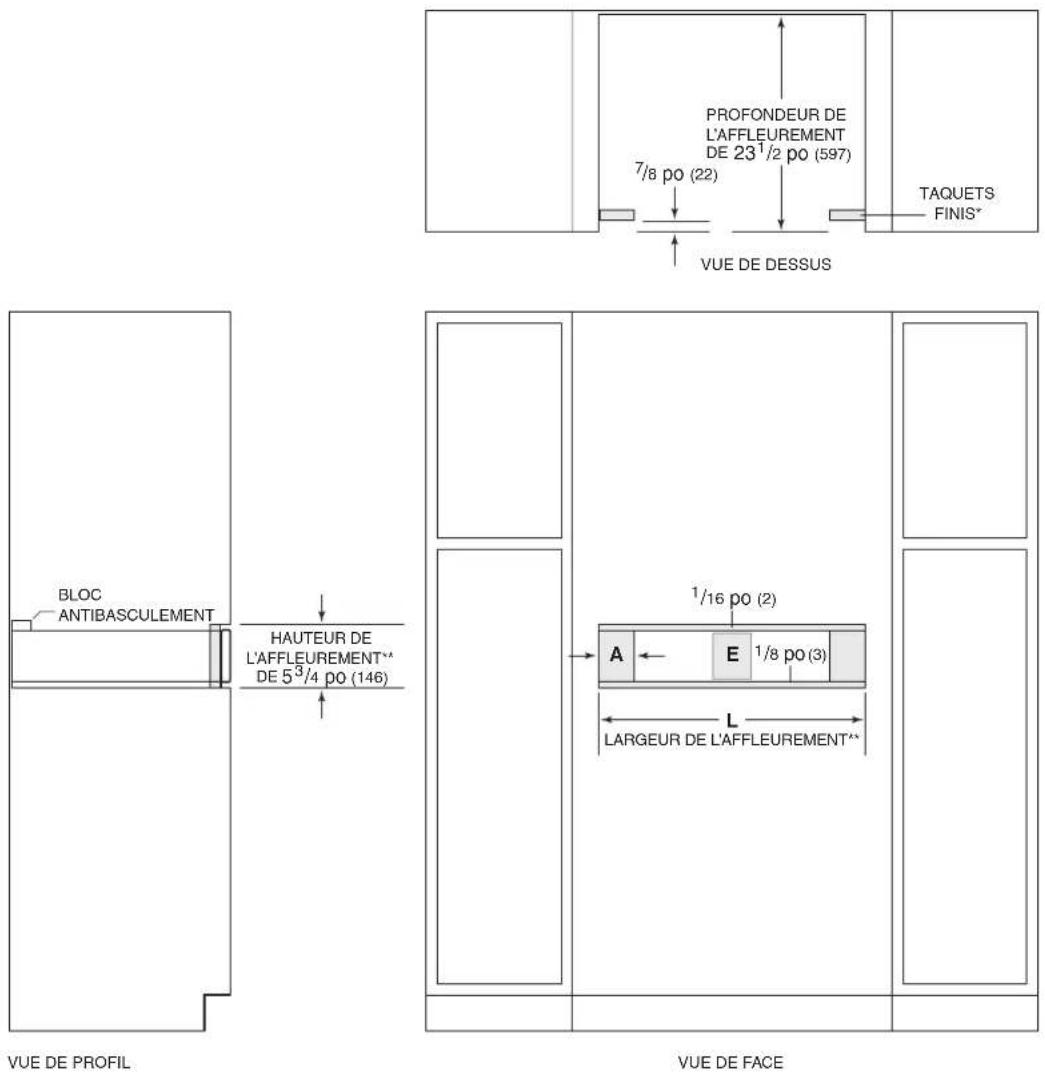

INSTALLATION A AFFLEUREMENT

*Seront visibles et doivent avoir une finition correspondant à l'ébénisterie.
La dimension foumit desleans minimums.

LARGEUR DE L'AFFLEUREMENT	L	A
Ouverture de 24 po 23	3/4 po (603)	13/16 po (21)
Ouverture de 30 po 30	1/8 po (765)	4 po (102)

Preparation

Retirez et recyclez les matériaux d'emballage. Ne jetez pas le paquet comprenant les deux vis fournies pour l'installation.

Installez un bloc antibasculement contre le mur arriere de l'armoire. Assurez-vous que les vis sont bien fixées et ne penèntrent pas les cables électriques ou la plomberie.

Installation

1 Coupe le courant vers la prise électrique.
2 Placez l'unité sur une surface de travail protégée et retirez les deux vis d'expédition situées à l'arrière de l'unité. Reportez-vous à l'illustration ci-dessous.
3 Placez l'unité pres de l'ouverture et branchez le cordon d'alimentation dans la prise.
4 Glissez l'unité dans l'ouverture.
5 Ouvrez le tiroir jusqu'à sa pleine extension.
6 Percez un avant-trou dans chaque emplacement de trou de montage. Reportez-vous à l'illustration ci-dessous.
Fixez l'unité avec les vis fournies.
8 Rétabilliséz l'alimentation électrique de la prise et vérifie le fonctionnement.

Emplacement des vis d'expédition

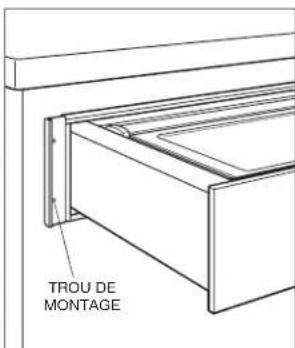

Emplacement du trou demontage

Dépannage

REMARQUE IMPORTANTE: Si le tiroir de scellement sous vide ne fonctionne pas correctement, veuillez suivre les étapes de dépannage suivantes:

• Vérifiez que l'alimentation électrique est fournie à l'unité.
• Vérifiez les connexions électriques.
  Si le tiroir de scellement sous vide ne fonctionne pas correctement, communiquez avec le centre de service Wolf certifié par l'usine. Ne tentez pas de réparer le tiroir de scellement sous vide. Wolf n'est pas responsable du service requis pour corriger une installation défectueuse.
