BLX288PG58 - Recepteur SHURE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur sans fil
Fréquence	518 - 542 MHz
Nombre de canaux	12 canaux compatibles
Portée	Jusqu'à 100 mètres
Connectivité	Sortie XLR et 1/4" (6,35 mm)
Alimentation	Adaptateur secteur inclus
Poids	1,2 kg
Dimensions	25,4 x 20,3 x 4,4 cm
Utilisation recommandée	Performances en direct, conférences, événements
Maintenance	Nettoyage régulier des contacts et vérification des câbles
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Accessoires inclus	Antennes, adaptateur secteur, guide de démarrage rapide

FOIRE AUX QUESTIONS - BLX288PG58 SHURE

Comment puis-je appairer le récepteur SHURE BLX288PG58 avec mes micros sans fil ?

Pour appairer le récepteur avec vos micros, allumez le récepteur et les micros. Appuyez sur le bouton 'Group' sur le récepteur pour sélectionner un groupe, puis appuyez sur le bouton 'Sync' sur le micro pour synchroniser les deux appareils.

Pourquoi le son est-il interrompu ou de mauvaise qualité ?

Vérifiez la distance entre le récepteur et les micros. Assurez-vous qu'il n'y a pas d'obstacles majeurs entre eux. Vérifiez également que les piles des micros sont correctement installées et chargées.

Le récepteur ne s'allume pas, que faire ?

Assurez-vous que le récepteur est correctement branché à une source d'alimentation. Vérifiez le câble d'alimentation et essayez une autre prise murale. Si le problème persiste, il pourrait être nécessaire de contacter le support technique.

Comment changer la fréquence du récepteur SHURE BLX288PG58 ?

Pour changer la fréquence, accédez au menu du récepteur en utilisant les boutons 'Set' et 'Up/Down'. Sélectionnez la fréquence souhaitée et validez votre choix.

Le récepteur ne capte pas le signal des micros, que faire ?

Vérifiez que les micros sont allumés et correctement réglés. Assurez-vous que le récepteur est réglé sur le même groupe et la même fréquence que les micros. Si nécessaire, réappairez les appareils.

Comment puis-je optimiser la portée du récepteur ?

Pour optimiser la portée, placez le récepteur en hauteur et éloigné des murs ou des objets métalliques. Évitez de l'utiliser dans des environnements avec beaucoup d'interférences radio.

Quels types de piles sont compatibles avec les micros ?

Les micros sans fil SHURE BLX288PG58 utilisent des piles AA. Vous pouvez utiliser des piles alcalines ou rechargeables selon vos préférences.

Comment effectuer une mise à jour du firmware du récepteur ?

Pour mettre à jour le firmware, téléchargez le dernier logiciel à partir du site Web de Shure, connectez le récepteur à votre ordinateur via USB et suivez les instructions fournies dans le manuel.

Où puis-je trouver le manuel d'utilisation du SHURE BLX288PG58 ?

Le manuel d'utilisation est disponible en ligne sur le site Web de Shure. Vous pouvez le télécharger au format PDF dans la section 'Support'.

MODE D'EMPLOI BLX288PG58 SHURE

1. LIRE ces consignes.
2. CONSERVER ces consignes.
3. OBSERVER tous les avertissements.
4. SUIVRE toutes les consignes.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS obstruer les ouvertures de ventilation. Laisser des distances suffisantes pour permettre une ventilation adéquate et effectuer l'installation en respectant les instructions du fabricant.
8. NE PAS installer à proximité d'une source de chaleur lelle qu'une flamme nue, un radiateur, une bouche de chaleur, un poêle ou d'autres appareils (dont les amplificateurs) produisant de la chaleur. Ne placer aucune source à flamme nue sur le produit.
9. NE PAS détériorer la sécurité de la fiche polarisée ou de la fiche de terre. Une fiche polarisée comporte deux lames dont l'une est plus large que l'autre. Une fiche de terre comporte deux lames et une troisième broche de mise à la terre. La lame la plus large ou la troisième broche assure la sécurité de l'utilisateur. Si la fiche fournie ne s'adapte pas à la prise électrique, demander à un électricien de remplacer la prise hors normes.

10. PROTEGER le cordon d'alimentation afin que personne ne marche dessus et que rien ne le pince, en particulier au niveau des fiches, des prises de courant et du point de sortie de l'apparel.

11. UTILISER UNIQUEMENT les accessoires spécifiés par le fabricant.

12. UTILISER uniquement avec un chariot, un pied, un trépied, un support ou une table spécifié par le fabricant ou vendu avec l'appareil. Si un chariot est utilisé, déplacer l'ensemble chariot-appareil avec précaution afin de ne pas le renverser, ce qui pourrait entraîner des blessures.

1. DÉBRANCHER l'appare il pendant les orages ou quand il ne sera pas utilisé pendant longtemps.
2. CONIFIER toute réparation à du personnel qualifié. Des réparations sont nécessaires si l'appareil est endommagé d'une façon quelconque, par exemple : cordon ou prise d'alimentation encommagé, liquide renversé ou objet tombé à l'intérieur de l'appareil, exposition de l'appareil à la pluie ou à l'humidité, appareil qui ne marche pas normalement ou que l'on a fait tomber.
3. NE PAS exposer cet appareil aux égouttures et aux éclaboussements. NE PAS poser des objets contenant de l'eau, comme des vases, sur l'appareil.
4. La prise SECTEUR ou un coupleur d'appareil électrique doit rester facilement utilisable.
5. Le bruit aérien de l'appareil ne dépasse pas 70 dB (A).
6. L'apparell de construction de CLASSE I doit être raccordé à une prise SECTEUR dotée d'une protection par mise à la terre.
7. Pour réduire les risques d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
8. Ne pas essayer de modifier ce produit. Cela risque de causer des blessures et/ou la défaillance du produit.
9. Utiliser ce produit dans sa plage de températures de fonctionnement spécifiée.

Ce symbole indique la présence d'une tension dangereuse dans l'appareil constituant un risque de choc électrique.

Ce symbole indique que la documentation fournie avec l'appareil contient des instructions d'utilisation et d'entretien importantes.

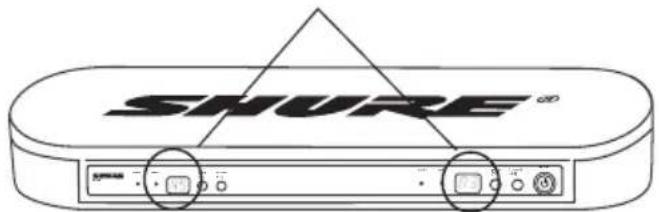

Pour un fonctionnement correct, régler chaque côté du récepteur double BLX88 sur un canal différent.

SHURE®

Consulter le guide des canaux BLX pour sélectionner des jeux de canaux compatibles.

Vorsicht

Brancher le récepteur à une source d'alimentation.

Brancher le récepteur à un mélangeur ou un amplificateur. Appuyer sur le bouton d'alimentation pour allumer le récepteur.

Appuyer sur le bouton group du récepteur pour effectuer un balayage des groupes.

Installer les piles et allumer l'émetteur.

Sur l'émetteur, régler le groupe et le canal afin qu'ils correspondent à ceux du récepteur. Les barres RF et la LED des piles du récepteur doivent s'allumer.

Si l'on configure d'autres systèmes, laisser les premiers émetteur et récepteur allumés. Pour chaque système supplémentaire, régler manuellement le groupe pour qu'il corresponde à celui du premier récepteur. Remarque : une fois le groupe sélectionné, le récepteur exécutera automatiquement un scan des canaux afin de trouver une fréquence disponible. Régler la fréquence de l'émetteur pour qu'elle corresponde à celle du récepteur.

Si le son est trop faible ou distordu, régler le gain en conséquence.

FCC ID: DD4BLX1A, DD4BLX1B, DD4BLX1C,

DD4BLX1D; DD4BLX2A, DD4BLX2B, DD4BLX2C,

DD4BLX2D. IC: 616A-BLX1A, 616A-BLX1B,

616A-BLX1C, 616A-BLX1D; 616A-BLX2A, 616A-BLX2B, 616A-BLX2C, 616A-BLX2D

BLX4, BLX88

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

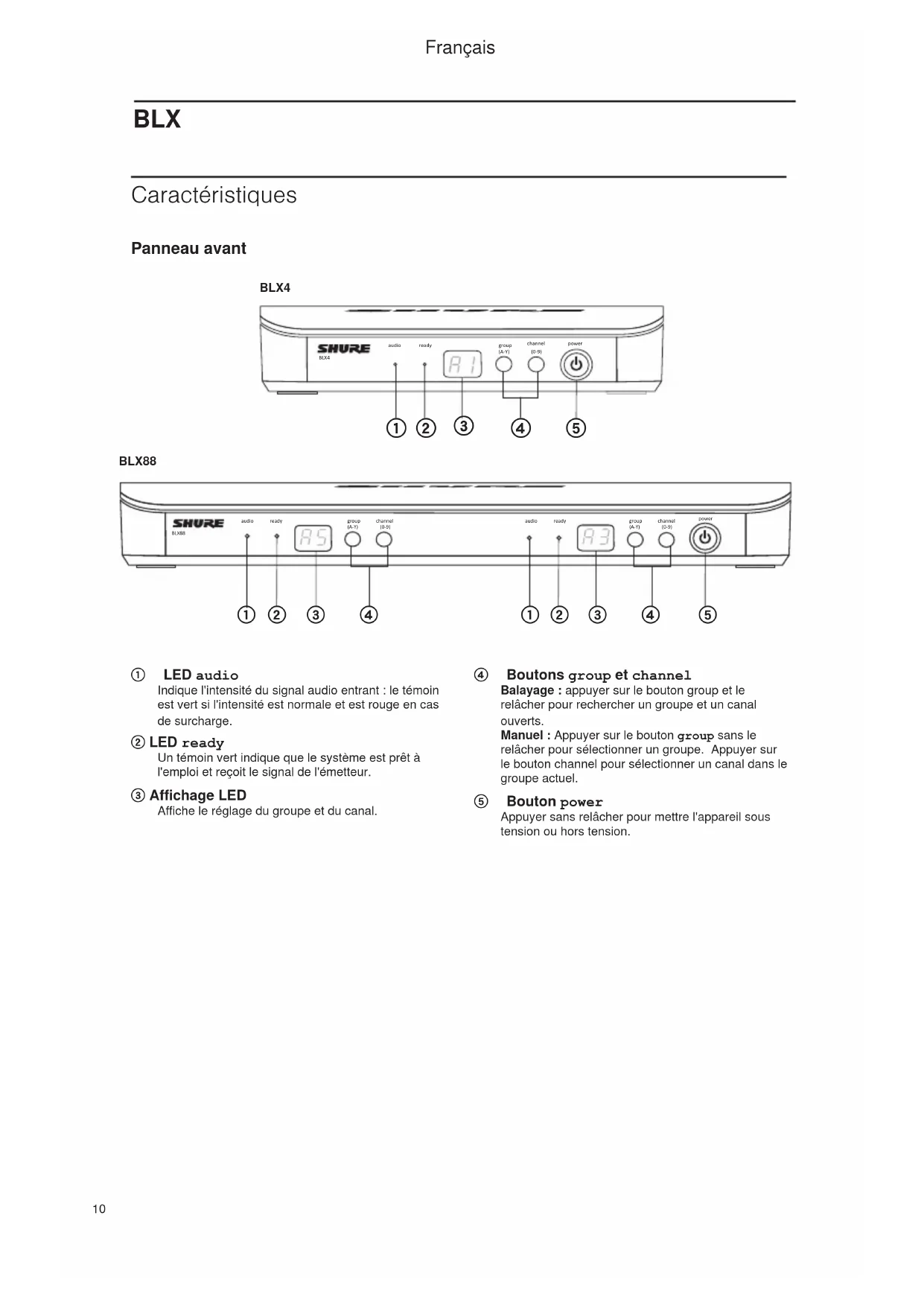

Indique l'intensité du signal audio entrant : le témoin est vert si l'intensité est normale et est rouge en cas de surcharge.

② LED ready

Un témoin vert indique que le système est prêt à l'emploi et reçoit le signal de l'émetteur.

③ Affichage LED

Affiche le réglage du groupe et du canal.

④ Boutons group et channel

Balayage : appuyer sur le bouton group et le relâcher pour rechercher un groupe et un canal ouverts.

Manuel : Appuyer sur le bouton group sans le relâcher pour sélectionner un groupe. Appuyer sur le bouton channel pour sélectionner un canal dans le groupe actuel.

⑤ Bouton power

Appuyer sans relâcher pour mettre l'appareil sous tension ou hors tension.

Français

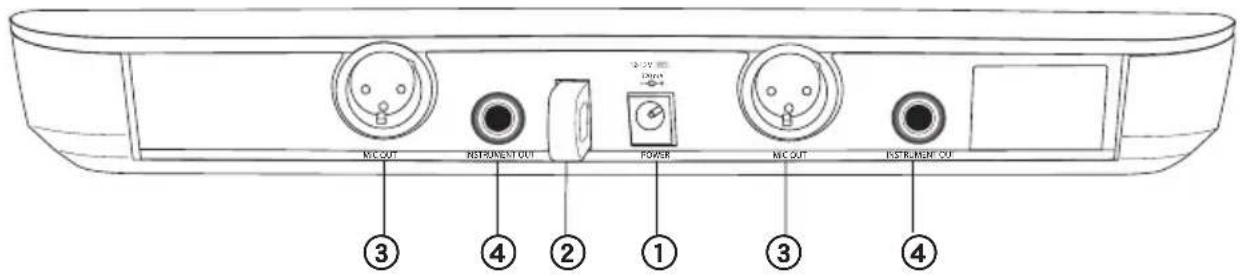

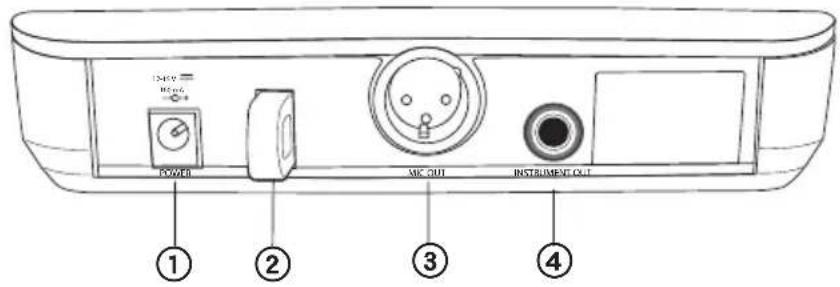

Panneau arrière

BLX4

1 2 3 4 POWER MIC OUT INSTRUMENT OUT

BLX88

REC OUT INSTRUMENT OUT POWER REC OUT INSTRUMENT OUT ③ ④ ② ① ③ ④

① Prise d'alimentation c.c.
② Dispositif de fixation du cordon d'alimentation

③ Connecteur XLR de sortie niveau micro (MICout)
④ Connecteur de sortie niveau instrument de 6,35 mm (1/4 po) (instrumentout)

BLX1

① Témoin LED
Affiche l'état de l'alimentation et des piles (voir Témoins LED d'émetteur).
② Interrupteur power
Met l'appareil sous tension ou hors tension.
③ Connecteur d'entrée à 4 broches du microphone (connecteur TA4)
④ Antenne
⑤ Bouton group
Modifie le réglage du groupe.
⑥ Affichage LED
Affiche le réglage du groupe et du canal.
⑦ Bouton channel
Modifie le réglage du canal.
⑧ Compartment pile
⑨ Réglage du gain audio
Tourner pour augmenter ou réduire le gain de l'émetteur.

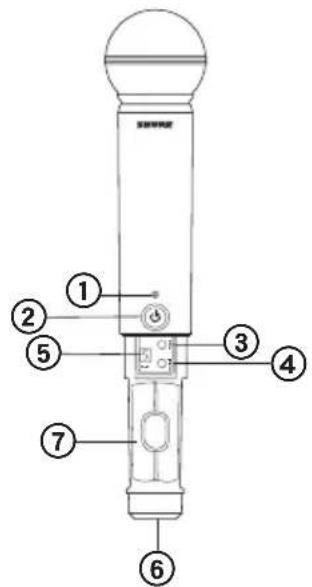

BLX1

① Témoin LED
Affiche l'état de l'alimentation et des piles (voir Témoins LED d'émetteur).
② Bouton power
Appuyer dessus pour mettre l'appareil sous tension ou hors tension.
③ Bouton group
Modifie le réglage du groupe.
④ Bouton channel
Modifie le réglage du canal et du gain.
⑤ Affichage LED
Affiche le réglage du groupe et du canal.

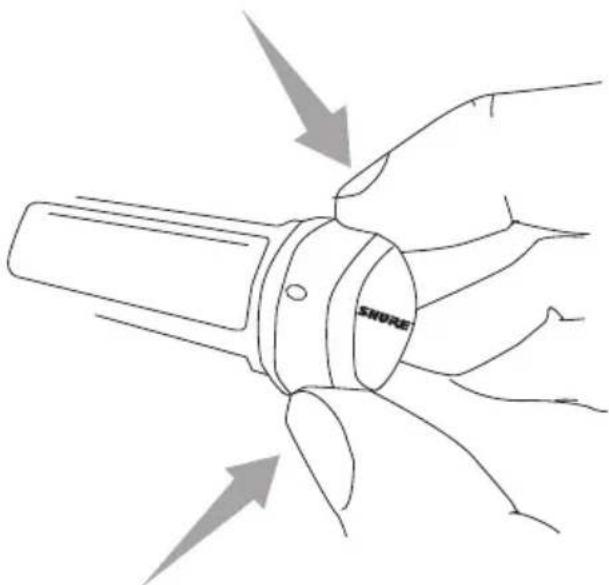

⑥ Capuchon d'identification
⑦ Compartment pile

Témoins LED d'émetteur

Témoin LED État
Vert Prêt
Clignote rapidement en rouge	Commandes verrouillées
Rouge continu Piles presque	déchargées (autonomie inférieure à une heure*)
Clignote en rouge et s'éteint	Énergie des piles épuisée (changer les piles pour pouvoir allumer l'émetteur)

*Pour les piles alcalines seulement. Pour les piles rechargeables, le témoin rouge allumé en continu signifie que les piles sont déchargées.

Configuration d'un seul système

Avant de commencer, éteindre tous les émetteurs et allumer tout appareil (autres microphones ou systèmes de retour personnel) susceptible de causer des parasites pendant le spectacle.

1. Appuyer sur le bouton group du récepteur et le relâcher.

Le récepteur recherche le groupe et le canal les plus libres.

Remarque : Pour arrêter le balayage, appuyer à nouveau sur le bouton group.

1. Allumer l'émetteur et modifier le groupe et le canal afin qu'ils correspondent à ceux du récepteur (voir la section Réglage du groupe et du canal de l'émetteur).

Une fois le système configuré, effectuer un test audio et régler le gain si nécessaire.

Réglage du groupe et du canal de l'émetteur

Le groupe et le canal de l'émetteur doivent être réglés manuellement afin de correspondre à ceux du récepteur.

Groupe (lettre)

1. Appuyer sur le bouton group de l'émetteur et le relâcher pour activer l'affichage. Appuyer de nouveau sur le bouton group et l'affichage clignote.

2. Quand l'affichage clignote, appuyer de nouveau sur le bouton group pour passer au réglage de groupe désiré.

Canal (chiffre)

Si le canal doit être modifié, suivre la même procédure en utilisant le bouton channel au lieu du bouton group.

Remarque :

- Lorsque le groupe et le canal correspondent bien à ceux du récepteur, la LED ready du récepteur s'allume.

- Après la configuration manuelle, l'émetteur affiche en alternance le réglage de groupe et de canal pendant environ deux secondes.

Mise en service de systèmes multiples

Il est possible d'utiliser jusqu'à 12 systèmes simultanément (selon la disponibilité des bandes et des plages HF).

Important : Configurer chaque système un par un. Une fois qu'un récepteur et un émetteur sont réglés sur le même groupe et le même canal, laisser l'émetteur sous tension. Autrement, les balayages effectués par les autres récepteurs ne permettront pas de détecter que ce canal est occupé. Pour le BLX88, veiller à configurer les deux émetteurs avant de passer au récepteur suivant.

Allumer tout autre appareil susceptible de causer des parasites pendant le spectacle de façon à ce qu'il soit détecté pendant les balayages de groupes et de canaux effectués lors des étapes suivantes.

Avant de commencer la configuration des systèmes, ALLUMER tous les récepteurs et ÉTEINDRE tous les émetteurs.

Pour le premier récepteur :

1. Effectuer un balayage des groupes.

Cela permet de trouver le groupe ayant le plus de canaux libres.

Remarque : Pour le BLX88, le balayage des groupes configure les deux récepteurs à la fois.

1. Allumer le premier émetteur et modifier le groupe et le canal afin qu'ils correspondent à ceux du récepteur.

2. Laisser l'émetteur allumé et poursuivre en passant aux autres systèmes.

Remarque : Si le groupe sélectionné ne contient pas assez de canaux ouverts, sélectionner manuellement le groupe « d » lors de configuration de grands systèmes.

Pour chaque récepteur supplémentaire :

1. Configurer manuellement le récepteur afin que son réglage de groupe corresponde à celui du premier récepteur. Il ne faut pas oublier que, chaque fois que le réglage de groupe est modifié, un balayage des canaux s'effectue automatiquement.
2. Allumer l'émetteur et modifier le groupe et le canal afin qu'ils correspondent à ceux du récepteur.
3. Laisser l'émetteur allumé et poursuivre en passant au système suivant.
4. Une fois tous les récepteurs configurés, effectuer un test audio de tous les microphones.

Réglage manuel du groupe et du canal du récepteur

Dans une configuration à plusieurs systèmes, il peut falloir changer le groupe du récepteur.

Groupe (lettre)

1. Maintenir enfoncé le bouton group du récepteur jusqu'à ce que l'affichage se mette à clignoter.
2. Quand l'affichage clignote, appuyer de nouveau sur le bouton group pour passer au groupe suivant.

Remarque : Seul le réglage du groupe s'affiche pendant l'opération de configuration manuelle.

1. Une fois le groupe désiré atteint, relâcher le bouton group. Le récepteur effectue automatiquement un balayage des canaux.

Canal (chiffre)

Toujours utiliser un canal sélectionné par le balayage des canaux. Toutefois, si nécessaire, il est possible de régler le canal manuellement. Suivre la procédure ci-dessus en utilisant le bouton channel au lieu du bouton group.

Verrouillage et déverrouillage des commandes

Verrouiller les commandes du système pour éviter de modifier les réglages ou de mettre le système hors tension accidentellement.

Émetteur (verrouiller/déverrouiller)

Allumer l'émetteur. Maintenir enfoncé le bouton group, puis appuyer sur le bouton channel pendant environ 2 secondes. Le témoin LED clignote rapidement en rouge une fois verrouillé.

Récepteur (verrouiller/déverrouiller)

Mettre le récepteur sous tension. Maintenir simultanément les boutons group et channel. L'affichage clignote rapidement.

• Une fois verrouillé, l'affichage clignote rapidement si l'on appuie sur n'importe quelle touche.
• Le BLX88 se verrouille des deux côtés quand on le verrouille de l'un ou de l'autre des côtés.

Conseils pour améliorer les performances du système sans fil

En cas de parasites ou de pertes de signal, essayer les mesures suivantes :

• Choisir un autre canal de récepteur
• Repositionner le récepteur de façon à ce qu'aucun obstacle ne se trouve dans la ligne de visée de l'émetteur (y compris le public)
• Éviter de placer l'émetteur et le récepteur à des endroits où du métal ou des matériaux denses sont présents
• Placer le récepteur en haut du rack de matériel
• Éliminer toutes les sources proches de parasites de matériel sans fil, telles que téléphones portables, radios bidirectionnelles, ordinateurs, lecteurs multimédia, appareils Wi-Fi et processeurs de signal numérique
• Charger ou remplacer l'accu de l'émetteur
• Laisser plus de deux mètres (6 pieds) entre les émetteurs
• Laisser plus de 5 mètres (16 pieds) entre l'émetteur et le récepteur
• Pendant la vérification du son, repérer les zones à problème et demander aux présentateurs ou aux artistes d'éviter ces zones

Comment obtenir une bonne qualité sonore

Placement correct du microphone

• Maintenir le microphone dans un rayon de 12 pouces autour de la source sonore. Pour obtenir un son plus chaud avec une présence accrue des basses, rapprocher le microphone.
• Ne pas couvrir la grille avec la main.

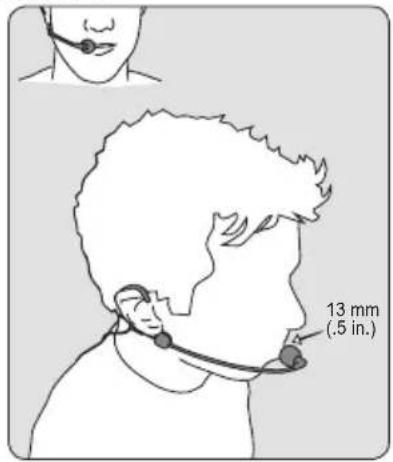

Port du microphone sur casque

• Placer le microphone sur casque à 13 mm (1/2 po) du coin de la bouche.
• Positionner les micros-cravates et les microphones sur casque de façon à éviter tout heurt ou frottement contre les vêtements, les bijoux ou d'autres éléments.

Surveiller le témoin LED audio sur le panneau avant du récepteur lors du réglage du gain de l'émetteur.

- Vert : niveaux normaux

- Rouge : niveaux sonores excessifs (surcharge).

La LED rouge ne doit s'allumer que rarement, quand on parle fort ou quand le son de l'instrument est fort.

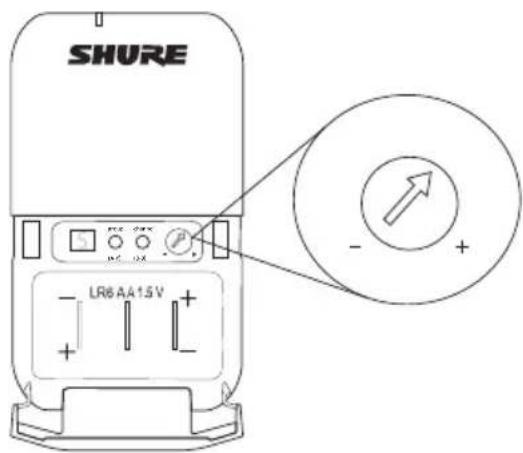

BLX1

Tourner le bouton de réglage du gain audio pour augmenter (+) ou réduire (−) le gain jusqu'au niveau souhaité.

Pour les instruments, mettre le gain au réglage minimum. Pour les micros-cravates, augmenter le gain au niveau désiré.

SHURE LR6 AA1.5V

BLX2

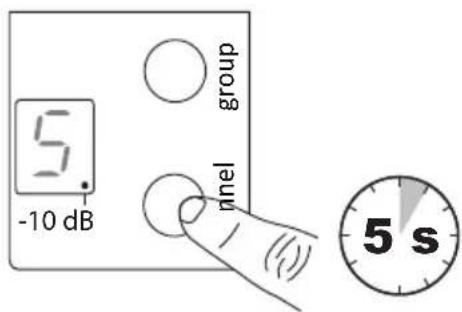

Le BLX2 comporte deux réglages du niveau de gain, le réglage par défaut et le réglage atténué (-10 dB). Le réglage par défaut est utilisé dans la plupart des cas. Si la LED audio du récepteur clignote fréquemment en rouge, mettre le microphone sur le réglage atténué. Se servir du bouton channel pour modifier le réglage du gain.

1. Maintenir enfoncé le bouton channel pendant 5 secondes. Un point apparaît dans le coin inférieur droit de l'affichage LED, indiquant que le réglage -10 dB du gain a été activé.
2. Pour revenir au réglage par défaut du gain, maintenir le bouton channel de nouveau enfoncé pendant 5 secondes ou jusqu'à ce que le point disparaisse.

L'autonomie estimée des piles AA peut aller jusqu'à 14 heures (l'autonomie totale des piles dépend de leur type et de leur fabricant).

Lorsque le témoin LED devient rouge, cela signifie que les piles sont « presque déchargées » et qu'il leur reste environ 60 minutes d'autonomie.

Pour les piles alcalines seulement. Pour les piles rechargeables, le témoin rouge allumé en continu signifie que les piles sont déchargées.

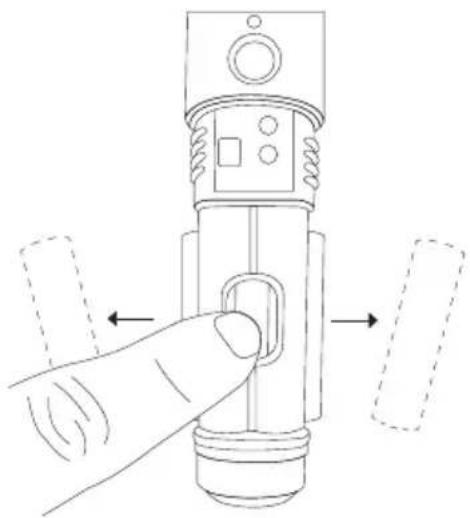

Pour retirer les piles de l'émetteur main, les extraire en les poussant par l'ouverture du compartiment pile du microphone.

AVERTISSEMENT : Danger d'explosion si l'accu est mal placé. N'utiliser qu'avec des accus compatibles Shure.

AVERTISSEMENT : Les accus ne doivent pas être exposés à une chaleur excessive, p. ex. lumière du soleil, feu ou similaire.

Port de l'émetteur de poche

Accrocher l'émetteur à une ceinture ou glisser une sangle de guitare dans l'attache de l'émetteur comme illustré.

Pour obtenir les meilleurs résultats, la ceinture doit être appuyée contre la base de l'attache.

Mise hors tension

Maintenir enfoncé le bouton power pour mettre le BLX2 ou le BLX4/88 hors tension. Pour mettre le BLX1 hors tension, faire glisser l'interrupteur d'alimentation sur ARRÊT.

Retrait et mise en place des capuchons d'identification

Le BLX2 est équipé en usine d'un capuchon d'identification noir (les systèmes doubles pour la voix sont fournis avec un capuchon supplémentaire de couleur grise).

Retrait : Enlever le couvercle du compartiment pile. Presser sur les côtés du capuchon pour l'extraire.

Mise en place : Aligner le capuchon et le mettre en place avec un déclic. Remettre le couvercle du compartiment pile.

Un kit de capuchons d'identification contenant un assortiment de capuchons colorés est disponible comme accessoire en option.

Problème État du témoin	Solution
Son faible ou inexistant LED ready	du récepteur allumée	• Vérifier tous les branchements de la sonorisation ou régler le gain selon le besoin (voir la section Réglage du gain)• Vérifier que le récepteur est raccordé au mélangeur/amplificateur
	LED ready du récepteur éteinte	• Allumer l'émetteur• S'assurer que les piles sont bien en place• Effectuer la mise en service de l'émetteur (voir la section Mise en service d'un système unique)• Insérer des piles neuves
	Écran à LED du récepteur éteint	• S'assurer que l'adaptateur c.c. est solidement branché sur une prise électrique.• S'assurer que le récepteur est sous tension.
	Témoin LED de l'émetteur clignotant en rouge	Remplacer les piles de l'émetteur (voir Remplacement des piles).
Artéfacts audio ou pertes de signal	Témoin LED ready clignotant ou éteint	• Faire passer le récepteur et l'émetteur à un groupe et/ou canal différents.• Identifier les sources proches de parasites HF et les éteindre ou les éliminer.• Remplacer les piles de l'émetteur.• S'assurer que le récepteur et l'émetteur sont positionnés dans les limites des paramètres du système• Le système doit être configuré dans la plage recommandée et le récepteur éloigné des surfaces métalliques.• L'émetteur doit être utilisé dans la ligne de visée du récepteur pour obtenir un son optimal
Distorsion La LED audio du récepteur indique une surcharge (rouge)		Réduire le gain de l'émetteur (voir Réglage du gain).
Variations du niveau sonore lors du passage à d'autres sources	N/A Réduire le gain de l'émetteur selon le besoin (voir Réglage du gain).
Impossible d'éteindre le récepteur ou l'émetteur	La LED ou l'affichage clignote rapidement	Voir Verrouillage et déverrouillage des commandes.

BLX

Plage de fonctionnement

91 m (300 pi) Ligne de visée

Remarque : La portée réelle dépend de l'absorption et de la réflexion des signaux HF, ainsi que des parasites.

Réponse en fréquence audio

50 à 15,000 Hz

Remarque : dépend du type de microphone

Distorsion harmonique totale

Réf. ±33 kHz de déviation avec 1 kHz de tonalité

0,5%, typique

Plage dynamique

100 dB, pondéré en A, typique

Température de fonctionnement

-18°C (0°F) à 57°C (135°F)

Remarque : Les caractéristiques des piles peuvent limiter cette plage.

Polarité

Une pression positive sur le diaphragme du microphone (ou une tension positive appliquée à la pointe du jack téléphone WA302) produit une tension positive à la broche 2 (par rapport à la broche 3 de la sortie basse impédance) et à la pointe de la sortie haute impédance de 1/4 po.

BLX1

Niveau d'entrée audio

position de gain max -16 dBV maximum

Plage de réglage de gain

26 dB

Impédance d'entrée

1 MΩ

Sortie HF de l'émetteur

10 mW, typique

varie suivant la région

Dimensions

jusqu'à 14 heures (Alcaline)

BLX2

Niveau d'entrée audio

position de gain 0 dB -20 dB V maximum

-10dB -10 dBV maximum

Plage de réglage de gain

10 dB

Sortie HF de l'émetteur

10 mW, typique

varie suivant la région

Dimensions

224 mm X 53 mm diam. (8 7/8 X 2 1/8 po)

Poids

218 g (7,7 oz.) (sans piles)

Boîtier

ABS moulé

Alimentation

2 LR6 Piles AA, 1,5 V, Alcaline

Autonomie des piles

jusqu'à 14 heures (Alcaline)

BLX4 & BLX88

Impédance de sortie

Connecteur XLR 200 Ω
Connecteur de 6,35 mm (1/4 po) 50 Ω

Niveau de sortie audio

Réf. ±33 kHz de déviation avec 1 kHz de tonalité

Connecteur XLR -27 dBV	(dans 100 kΩ de charge)
Connecteur de 6,35 mm (1/4 po)	-13 dBV (dans 100 kΩ de charge)

Sensibilité HF

-105 dBm pour 12 dB SINAD, typique

Suppression de la fréquence image

50 dB, typique

Dimensions

Informations importantes sur le produit

Homologations

Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la marque CE.

La déclaration de conformité CE peut être obtenue auprès de Shure Incorporated ou de ses représentants européens. Pour les coordonnées, visiter www.shure.com

La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance

Représentant agréé européen :

Shure Europe GmbH

Siège Europe, Moyen-Orient et Afrique

75031 Eppingen, Allemagne

Téléphone : 49-7262-92 49 0

Télécopie : 49-7262-92 49 11 4

Courriel : [e-mail]

BLX1, BLX2

Homologué selon la partie 74 des réglementations FCC.

Homologué par IC au Canada selon RSS-123 et RSS-102.

Code FCC : DD4BLX1A, DD4BLX1B, DD4BLX1C,

DD4BLX1D; DD4BLX2A, DD4BLX2B, DD4BLX2C,

DD4BLX2D. IC : 616A-BLX1A, 616A-BLX1B,

616A-BLX1C, 616A-BLX1D; 616A-BLX2A, 616A-BLX2B,

616A-BLX2C, 616A-BLX2D

BLX4, BLX88

Approuvé selon la déclaration de conformité de la partie 15 des réglementations FCC.

Bande Gamme Puissance de sortie
H8E 518 à	542 MHz 10 mW
K3E 606 à	630 MHz 10 mW
K14 614 à	638 MHz 10 mW
M17 662 à	686 MHz 10 mW
Q25 742 à	766 MHz 10 mW
R12 796 à	806 MHz 10 mW
S8 823 à 8	82 MHz 10 mW
T11 863 à	865 MHz 10 mW

REMARQUE : Ce matériel radio est prévu pour une utilisation en spectacles musicaux professionnels et applications similaires. Il est possible que cet appareil radio soit capable de fonctionner sur certaines fréquences non autorisées localement. Se mettre en rapport avec les autorités compétentes pour obtenir les informations sur les fréquences et niveaux de puissance HF autorisés pour les systèmes de microphones sans fil.

RENSEIGNEMENTS SUR L'OCTROI DE LICENCE

Autorisation d'utilisation : Une licence officielle d'utilisation de ce matériel peut être requise dans certains pays. Consulter les autorités compétentes pour les exigences éventuelles. Tout changement ou modification n'ayant pas fait l'objet d'une autorisation expresse de Shure Incorporated peut entraîner la nullité du droit d'utilisation de l'équipement. La licence d'utilisation de l'équipement de microphone sans fil Shure demeure de la responsabilité de l'utilisateur, et dépend de la classification de l'utilisateur et de l'application prévue par lui ainsi que de la fréquence sélectionnée. Shure recommande vivement de se mettre en rapport avec les autorités compétentes des télécommunications pour l'obtention des autorisations nécessaires, et ce avant de choisir et de commander des fréquences.

Information à l'utilisateur

Cet équipement a été testé et déclaré conforme aux limites pour les appareils numériques de classe B, selon la section 15 des règlements de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut émettre de l'énergie radio électrique et, s'il n'est pas installé et utilisé conformément aux présentes instructions, peut causer des interférences nuisibles aux communications radio. Il n'existe toutefois aucune garantie que de telles interférences ne se produiront pas dans une installation particulière. Si cet équipement produit des interférences nuisibles à la réception d'émissions de radio ou de télévision, ce qui peut être établi en mettant l'appareil sous, puis hors tension, il est recommandé à l'utilisateur d'essayer de corriger le problème en prenant l'une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter la distance séparant l'équipement du récepteur.
• Brancher l'équipement sur un circuit électrique différent de celui du récepteur.
• Consulter le distributeur ou un technicien radio et télévision.

Cet appareil est conforme à la ou aux normes RSS d'exemption de licence d'Industrie Canada. L'utilisation de ce dispositif est assujettie aux deux conditions suivantes : (1) ce dispositif ne doit pas causer d'interférences et (2) ce dispositif doit accepter toutes les interférences, y compris celles qui pourraient provoquer un fonctionnement non souhaitable de l'appareil.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque : Les essais de conformité CEM sont basés sur l'utilisation de types de câbles fournis et recommandés. L'utilisation d'autres types de câble peut dégrader la performance CEM.

Tout changement ou modification n'ayant pas fait l'objet d'une autorisation expresse du fabricant peut entraîner la nullité du droit d'utilisation de l'équipement.

Suivre le plan de recyclage régional en vigueur pour les accus, l'emballage et les déchets électroniques.

BLX

FCC-Kennnummer: DD4BLX1A, DD4BLX1B,

DD4BLX1C, DD4BLX1D; DD4BLX2A, DD4BLX2B,

DD4BLX2C, DD4BLX2D. IC: 616A-BLX1A, 616A-BLX1B,

616A-BLX1C, 616A-BLX1D; 616A-BLX2A, 616A-BLX2B,

616A-BLX2C, 616A-BLX2D

BLX4, BLX88

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Dieses digitale Gerät der Klasse B entspricht den kana- dischen ICES-003-Vorschriften. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

IDENT. FCC: DD4BLX1A, DD4BLX1B, DD4BLX1C,

DD4BLX1D; DD4BLX2A, DD4BLX2B, DD4BLX2C,

DD4BLX2D. IC: 616A-BLX1A, 616A-BLX1B,

616A-BLX1C, 616A-BLX1D; 616A-BLX2A, 616A-BLX2B,

616A-BLX2C, 616A-BLX2D

BLX4, BLX88

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Este aparato digital categoría B cumple la norma canadiense ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

ID FCC: DD4BLX1A, DD4BLX1B, DD4BLX1C,

DD4BLX1D; DD4BLX2A, DD4BLX2B, DD4BLX2C,

DD4BLX2D. IC: 616A-BLX1A, 616A-BLX1B,

616A-BLX1C, 616A-BLX1D; 616A-BLX2A, 616A-BLX2B,

616A-BLX2C, 616A-BLX2D

BLX4, BLX88

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Questo apparato digitale di Classe B è conforme alle norme canadesi ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Обозначение FCC: DD4BLX1A, DD4BLX1B, DD4BLX1C, DD4BLX1D; DD4BLX2A, DD4BLX2B, DD4BLX2C, DD4BLX2D. IC: 616A-BLX1A, 616A-BLX1B, 616A-BLX1C, 616A-BLX1D; 616A-BLX2A, 616A-BLX2B, 616A-BLX2C, 616A-BLX2D

BLX4, BLX88

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.
