FPX 5.1200 - Recepteur FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio pour voiture
Modèle	FPX 5.1200 (série FPX)
Technologie d'amplification	Classe D (selon modèle)
Nombre de canaux	5 canaux (estimation)
Puissance de sortie (RMS)	Jusqu'à 120 W x 4 + 400 W x 1 (estimation)
Impédance minimale des haut-parleurs	2 ohms (standard), 4 ohms en mode bridgé
Bande passante	10 Hz - 20 kHz
Rapport signal/bruit	> 76 dBA
Distorsion harmonique totale	0.01% (minimum)
Alimentation	12 V DC (véhicule)
Courant de repos	Environ 1 A
Fusibles	2 x 30 A (ou plus selon modèle)
Dimensions (L x l x h)	300 x 150 x 60 mm (estimation)
Poids	Environ 2,5 kg
Fonctions principales	Réglage de gain, filtre passe-haut/passe-bas, bass boost, phase (sur certains modèles), mode bridgé, recopie de signal
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les produits abrasifs. Ne pas obstruer la ventilation.
Pièces détachées et réparabilité	Fusibles de rechange disponibles. Télécommande en option. Réparations par un revendeur agréé Focal.
Sécurité	Ne pas ouvrir l'appareil. Utiliser des câbles de section adaptée. Débrancher la batterie avant installation. Respecter les impédances.
Garantie	2 ans (France), sous réserve de retour du coupon dans les 10 jours.

FOIRE AUX QUESTIONS - FPX 5.1200 FOCAL

Comment installer correctement l'amplificateur FPX ?

L'installation doit être réalisée par un professionnel. Débranchez la batterie, placez l'amplificateur dans un endroit ventilé, utilisez des câbles de section adaptée et respectez les polarités. Consultez la notice complète.

Que signifie le voyant PROTECT allumé ?

Le voyant PROTECT indique un dysfonctionnement : court-circuit, surchauffe, impédance trop basse ou problème d'alimentation. Éteignez le système et vérifiez les connexions, haut-parleurs et fusibles.

Quelle est l'impédance minimale des haut-parleurs ?

Pour la plupart des modèles FPX, l'impédance minimale est de 2 ohms par canal. En mode bridgé, elle doit être d'au moins 4 ohms. Toute utilisation en dessous annule la garantie.

Comment régler le gain de l'amplificateur ?

Mettez le gain au minimum, augmentez le volume de la source aux 3/4, puis montez le gain jusqu'au niveau d'écoute souhaité sans distorsion. Le gain varie de 0,2 V à 5 V.

Puis-je utiliser l'amplificateur sans télécommande ?

Oui, la télécommande est optionnelle (uniquement sur FPX 1.1000 et FPX 2.750). Sans elle, l'amplificateur fonctionne normalement.

Comment configurer le filtre passe-haut ou passe-bas ?

Utilisez le commutateur X-OVER MODE pour choisir HPF, LPF ou FULL. Réglez la fréquence avec X-OVER FREQ (50-500 Hz) et activez le multiplicateur x10 si nécessaire.

Que faire en cas de surchauffe ?

Le voyant PROTECT clignote ou s'allume. Éteignez le système, laissez refroidir l'amplificateur, et vérifiez que la ventilation n'est pas obstruée.

Quel type de fusible utiliser ?

Utilisez des fusibles de l'ampérage indiqué (généralement 30 A). Remplacez-les par des modèles identiques. Un fusible de calibre incorrect peut endommager l'appareil.

Comment savoir si l'amplificateur est bien alimenté ?

Le voyant POWER doit être allumé en continu. Sinon, vérifiez la connexion 12V, la masse, le signal REM et les fusibles.

Puis-je installer l'amplificateur dans le compartiment moteur ?

Non, l'installation dans le compartiment moteur est interdite et annule la garantie. Installez-le dans l'habitacle, dans un endroit sec et ventilé.

MODE D'EMPLOI FPX 5.1200 FOCAL

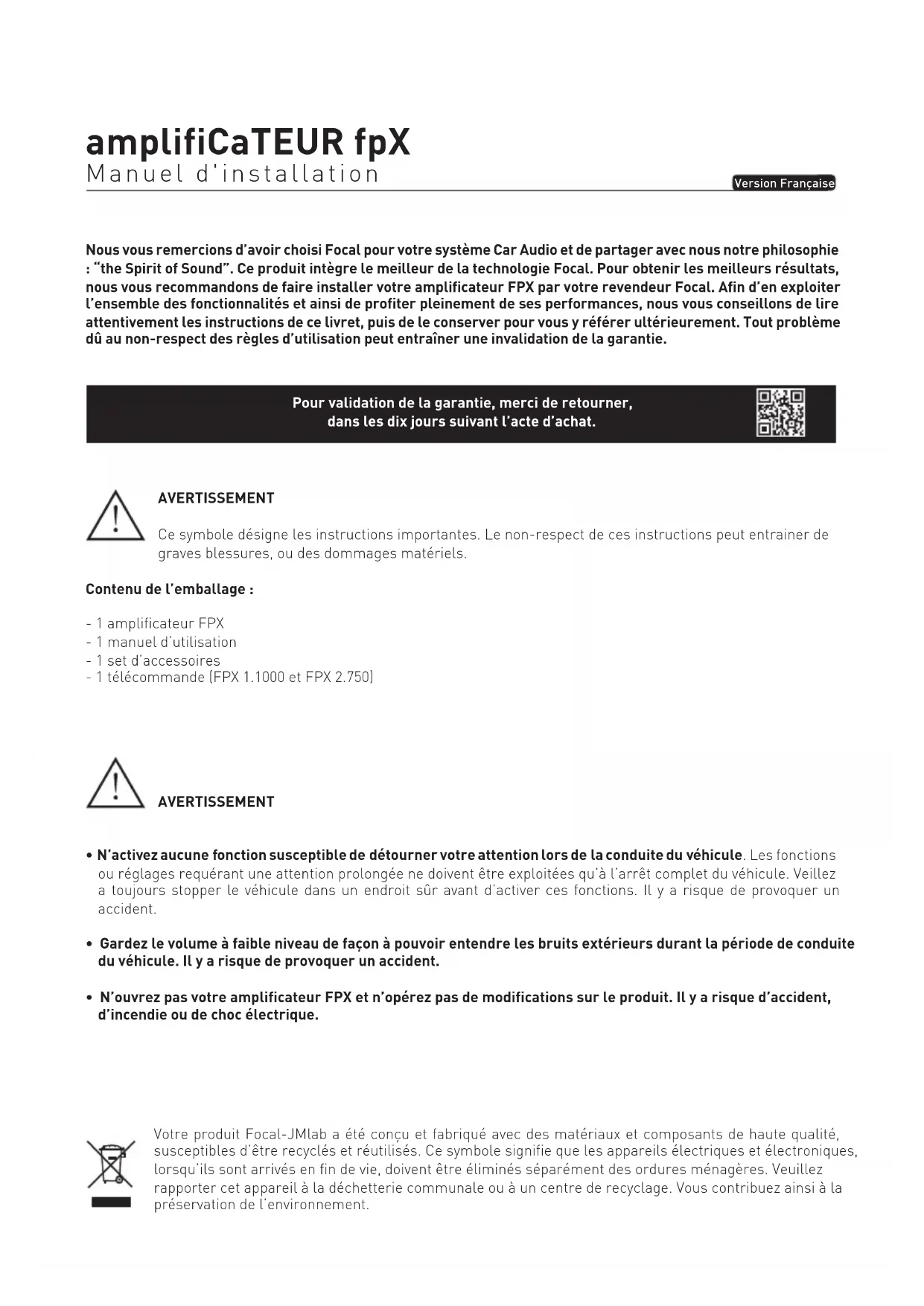

Nous vous remercions d'avoir choisi Focal pour votre système Car Audio et de partager avec nous notre philosophie : "the Spirit of Sound". Ce produit intègre le meilleur de la technologie Focal. Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre amplificateur FPX par votre revendeur Focal. Afin d'en exploiter l'ensemble des fonctionnalités et ainsi de profiter pleinement de ses performances, nous vous conseillons de lire attentivement les instructions de ce livret, puis de le conserver pour vous y référer ultérieurement. Tout problème dû au non-respect des règles d'utilisation peut entraîner une invalidation de la garantie.

Pour validation de la garantie, merci de retourner, dans les dix jours suivant l'acte d'achat.

AVERTISSEMENT

Ce symbole désigne les instructions importantes. Le non-respect de ces instructions peut entrainer de graves blessures, ou des dommages matériels.

Contenu de l'emballage :

• 1 amplificateur FPX
• 1 manuel d'utilisation
• 1 set d'accessoires
• 1 télécommande (FPX 1.1000 et FPX 2.750)

AVERTISSEMENT

• N'activez aucune fonction susceptible de détourner votre attention lors de la conduite du véhicule. Les fonctions ou réglages requérant une attention prolongée ne doivent être exploitées qu'à l'arrêt complet du véhicule. Veillez a toujours stopper le véhicule dans un endroit sûr avant d'activer ces fonctions. Il y a risque de provoquer un accident.
• Gardez le volume à faible niveau de façon à pouvoir entendre les bruits extérieurs durant la période de conduite du véhicule. Il y a risque de provoquer un accident.
• N'ouvrez pas votre amplificateur FPX et n'opérez pas de modifications sur le produit. Il y a risque d'accident, d'incendie ou de choc électrique.

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d'être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l'environnement.

AVERTISSEMENT

• Utilisez votre amplificateur FPX sur des applications mobiles de 12 volts uniquement. Toute utilisation autre que l'application désignée comporte un risque d'incendie, de choc électrique ou de blessure.
• Utilisez des fusibles d'ampérage approprié. Il y a risque d'incendie ou de décharge électrique.
• N'obstruez pas le radiateur de votre amplificateur FPX. Une surchauffe interne peut se produire et provoquer un incendie.
• Effectuez correctement les connexions. Vérifiez la section du câble et le type de câble. Il y a risque d'incendie, de blessures et/ou d'endommagement de l'appareil.
• N'utilisez pas d'écrous ni de boulons du circuit de direction ou de freinage, des réservoirs, des ceintures ou autres éléments de sécurités pour la connexion de la masse. L'utilisation de ces organes comme masse peut désactiver le système de contrôle du véhicule et causer un incendie ou autre avarie.
• Gardez les petits objets susceptibles d'être ingérés, comme les boulons, accessoires ou les vis, hors de portée des enfants. L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consultez un médecin.
• Avant d'entamer l'installation, déconnectez la borne négative de la batterie pour éviter tout risque de blessure, d'incendie ou d'endommagement du matériel. (fig. 1)

ATTENTION

fig. 1

L'écoute prolongée à fort niveau, au-delà de 110 dB, peut détériorer durablement l'audition. Des écoutes, même brèves, au-delà de 130 dB, peuvent provoquer des lésions auditives irrémédiables.

Interrompez toute utilisation en cas de problème. Le non-respect de cette précaution peut entraîner des blessures ou endommager l'appareil. Si un dysfonctionnement persiste, retournez l'appareil auprès de votre revendeur Focal en vue de sa réparation.

Utilisez les accessoires spécifiés et installez les correctement. Utilisez uniquement les accessoires spécifiés dans le manuel d'utilisation, ainsi que ceux qui sont fournis dans l'emballage. L'utilisation d'autres composants peut causer des dommages internes au produit, ou son installation risque de ne pas être effectuée correctement. Les pièces utilisées risquent de se desserrer et de provoquer des dommages ou une défaillance technique du produit. Il y a risque d'accident, d'incendie ou de choc électrique.

N'installez pas l'appareil dans des zones fortement humides ou poussiéreuses. Evitez d'installer l'appareil dans des zones du véhicule soumises à une forte humidité ou à une présence excessive de poussière. La pénétration d'humidité ou de poussière à l'intérieur du produit risque de provoquer une défaillance.

Installation de votre amplificateur FPX

L'installation de ce produit requière des compétences techniques et de l'expérience. En cas d'incertitude sur l'aptitude à installer l'amplificateur, confiez cette tâche à un revendeur Focal afin de profiter pleinement de l'ensemble des possibilités de votre amplificateur FPX.

Câblage de votre amplificateur FPX

Utilisez uniquement les départs de câbles préconisés dans le manuel d'utilisation et les accessoires fournis.

Le câble haut-parleur doit être UNIQUEMENT utilisé pour relier l'amplificateur aux haut-parleurs. La section des câbles d'alimentation doit correspondre à celle mentionnée dans le tableau (paragraphe 3.1) et est fonction de la puissance de l'amplificateur et de la longueur de câble nécessaire. Utilisez des câbles RCA à double ou triple blindage pour éviter tout parasitage du signal bas niveau.

Durée de fonctionnement de votre amplificateur FPX

Evitez de faire fonctionner l'amplificateur durant une longue période sans démarrer le véhicule. Ceci peut entraîner la décharge prématurée de la batterie.

Ventilation

Il est impératif de ne pas couvrir la zone supérieure de votre amplificateur FPX afin de ne pas créer de surchauffe.

Matériel requis pour effectuer l'installation (en dehors des accessoires fournis) :

• 2 gaines de section adéquates (1 gaine pour le câble d'alimentation, 1 gaine pour le lot de câbles haut-parleurs, REMOTE, modulation RCA)
• Multimètre (voltage/ampérage)
• Fer à souder + étain
• Pince à sertir
• Pince à dénuder
• Coupe-fils
• Clé de borne de batterie
• Perceuse à main et mèches assorties
• Gaines thermo-rétractables de diamètres appropriés aux différents câbles
• Câble d'alimentation de longueur et de section adéquates
• Câble d'allumage à distance (entrée REM de l'amplificateur) de longueur et de section adéquates
• Câble de masse de longueur et de section adéquates
• Porte fusible et fusible adéquat
• Cosse de liaison à la borne positive (+) de la batterie
• Cosse de liaison au châssis du véhicule (-)
• Vis avec tête de vis de 6 mm au minimum et son écrou pour mise à la masse sur le châssis du véhicule

Installation

La section ci-dessous traite de points relatifs au véhicule dont il faut tenir compte pour l'installation de votre amplificateur. Vous gagnerez du temps en planifiant à l'avance la disposition du système et du câblage.

Assurez-vous, durant cette étape préparatoire, que l'ensemble des réglages resteront accessibles une fois l'installation terminée.

Avant de commencer l'installation, merci de suivre scrupuleusement les règles suivantes :

1 – Après lecture intégrale du manuel d'utilisation, assurez vous d'avoir compris l'ensemble des instructions avant d'installer votre amplificateur.
2 - Débranchez le fil négatif de la batterie avant de commencer l'installation (fig.1).
3 - Pour faciliter le montage, nous suggérons de dérouler tous les fils avant d'installer votre amplificateur.
4 - Acheminez l'ensemble des câbles RCA, haut-parleur et REM à l'écart des câbles d'alimentation afin d'éviter tout parasitage du signal.
5 - Utilisez des connecteurs/raccords ou des soudures de qualité pour relier l'amplificateur afin d'assurer une fiabilité d'installation et minimiser les pertes de signal ou de puissance.
6 - Vérifiez avant de réaliser quelque opération de ne pas couper ou percer le réservoir d'essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ainsi que le câblage électrique ou tout élément sécuritaire.
7 - Ne faites jamais passer de fil sous le véhicule. Il faut impérativement les installer à l'intérieur de celui-ci. Lors du passage des câbles, vérifiez que ceux-ci ne gêneront pas la conduite du véhicule. Les câbles qui obstruent ou dépassent à des endroits tels que le volant, les pédales (frein, accélérateur et embrayage, etc...), peuvent s'avérer extrêmement dangereux.
8 - Evitez de faire passer des fils par-dessus ou à travers des bords tranchants. Tout fil acheminé à travers du métal doit être protégé par des passe-fils. Faites cheminer les câbles à l'écart des pièces mobiles (rails d'un siège, ...) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer ou d'endommager les câbles et d'engendrer un court-circuit électrique.
9 - Protégez toujours la batterie et le circuit électrique de dommages potentiels à l'aide de fusibles. Installez un porte-fusible et un fusible appropriés sur le câble d'alimentation 12 V positif (+) à moins de 40 cm de la borne de la batterie. Idéalement, cette distance doit être la plus courte possible (fig. 7).
10 - Préparez la masse du châssis en grattant toute trace de peinture sur la surface métallique, afin d'assurer une bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et TOUJOURS connectées à du métal soudé à la carrosserie ou au châssis du véhicule (fig. 2). Le point de masse généralement retenu est celui assurant la liaison entre la borne négative de la batterie et le châssis du véhicule.
11 - NE montez JAMAIS ce produit dans le compartiment moteur du véhicule. Ceci entrainerait l'annulation de la garantie.

I - Mise en place de votre amplificateur FPX

Où installer votre amplificateur FPX ?

En raison de la puissance de l'amplificateur, une dissipation thermique est nécessaire au fonctionnement. Pour cette raison, l'amplificateur doit être monté dans un endroit permettant une ventilation, tout spécialement sur le dessus. Evitez tout encastrement ou recouvrement de l'amplificateur dans sa zone proche d'installation.

2 - Fixation de votre amplificateur FPX

Positionnez votre amplificateur à l'emplacement souhaité et le repérer.

Repérez les points de fixation dans votre support.

Utilisez les vis de fixation fournies (adaptées à un vissage dans un support bois).

3 - Câblage de votre amplificateur FPX

AVERTISSEMENT

En cas de doute sur l'aptitude à installer l'amplificateur et câbler le système de façon adéquate, confiez cette tâche à un revendeur/installateur Focal.

aTTeNTiON

Evitez de faire passer les câbles d'alimentation près des câbles d'entrée bas niveau (LOW LEVEL INPUTS) de l'antenne, des équipements et faisceaux sensibles. Les fils d'alimentation transportent un courant élevé pouvant produire un parasitage du signal audio.

aTTeNTiON

Réduisez le plus possible la longueur des câbles afin d'optimiser la qualité de l'installation et ainsi limiter les pertes de signal.

aTTeNTiON

Avant de débuter la phase de connexion, assurez-vous de retirer la borne négative (-) de la batterie du véhicule (fig. 1).

3.1 - Quelle section de câble d'alimentation choisir ?

Votre amplificateur FPX nécessite une alimentation d'ampérage appropriée.

Les sections des câbles d'alimentation à utiliser dépendent de la distance de câblage à la batterie, ils sont préconisés dans le tableau suivant :

Amplificateur Ampérage Longueur de câbles en mètres
		0-2 m 2-4 m 4-6 m
FPX 4.800 et FPX 2.750	60 A 16 mm	^2 /5 AWG 21 mm	^2 /4 AWG 35 mm		^2 /2 AWG
FPX 1.1000 90 A	21 mm	^2 /4 AWG 35 mm	^2 /2 AWG 53 mm		^2 /0 AWG
FPX 4.400 SQ 50 A	8 mm	^2 /8 AWG 16 mm	^2 /5 AWG 21 mm		^2 /4 AWG

Le respect de ces règles de câblage est indispensable à l'aspect sécuritaire de votre installation électrique, il est également important pour maintenir les performances maximales de votre amplificateur FPX.

3.2 – Câblage des signaux d'entrée sur votre amplificateur FPX

Faites cheminer ensemble les câbles de modulation (RCA), les câbles haut-parleurs, le câble REM en les isolant des autres accessoires automobiles de forte puissance, particulièrement les moteurs électriques (essuie-glace, ...). Conservez toute la longueur des câbles, elle sera ajustée plus tard.

3.3 - Câblage de l'alimentation de votre amplificateur FPX

3.3.1 – Faites cheminer le câble d'alimentation positif (+) en prenant soin de le faire passer à l'opposé des câbles précédemment tirés pour éviter tout parasitage. Ne PaS CONNeCTer le CaBle POur l'iNSTaNT.

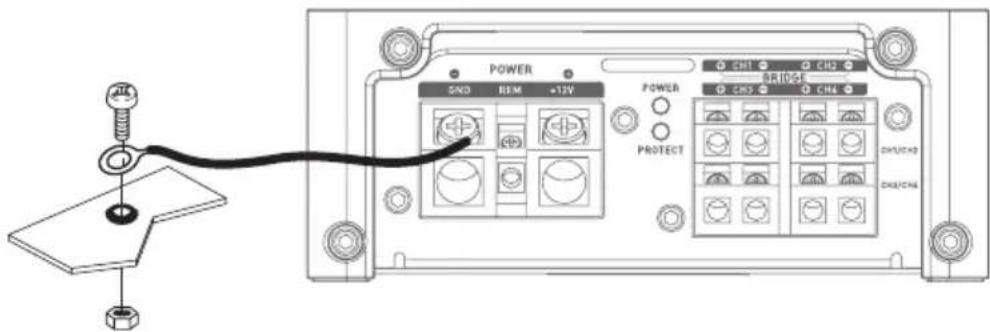

3.3.2 - Munissez-vous du câble d'alimentation négatif (-). Ce câble doit-être le plus court possible et ne doit idéalement pas dépasser 1 mètre, afin d'assurer une parfaite liaison entre l'amplificateur et le châssis du véhicule. Le câble et sa section doivent être conformes au tableau (paragraphe 3.1.) Trouvez un point de masse adéquat, puis poncez-le pour enlever toute trace de peinture ou autre verni et ainsi optimiser la qualité du contact. Percez la tôle préalablement poncée au diamètre correspondant à la vis choisie en vous assurant qu'aucun passage de câbles réservoir ou autre organe sensible du véhicule ne soit à proximité. Soudez et isolez (grâce à de la gaine thermo-rétractable) le câble de masse sur le départ de câble fourni vers votre amplificateur FPX (fig. 2).

POWER SND RBM +12V POWER BRIDGE CH1 CH2 CH3 CH4 PROTECT DH/UCH2 DH/UCH6

fig. 2

3.4 - Connexion des signaux d'entrée sur votre amplificateur FPX

La phase de connexion des câbles d'entrée/sortie peut débuter.

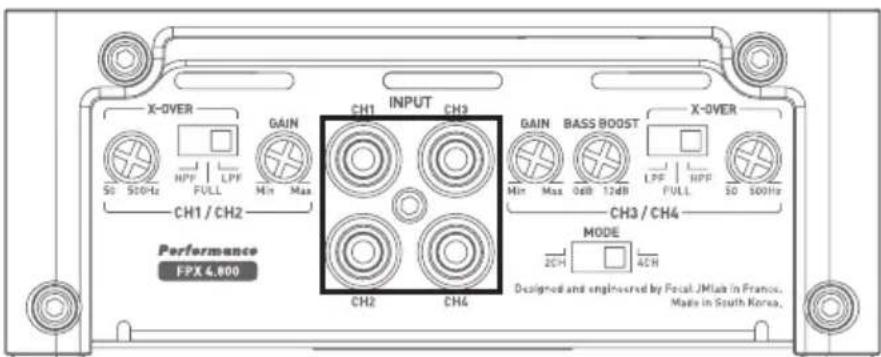

Connectez les RCA (fig. 3) en respectant les polarités et répartition. Connectez l'autre extrémité au panneau de connexion INPUTS de l'amplificateur.

3.5 - Connexion des haut-parleurs et de la remote sur votre amplificateur FPX

Soudez et isolez (grâce à de la gaine thermo-rétractable) le câble REMOTE sur le départ de câble fourni (fig. 4). Connectez l'autre extrémité du câble REMOTE à la borne REMOTE de l'autoradio.

POWER GND REM +12V POWER PROTECT CH1 BRIDGE CH2 CH3 CH4 CH1/CH2 CH3/CH4

fig. 4

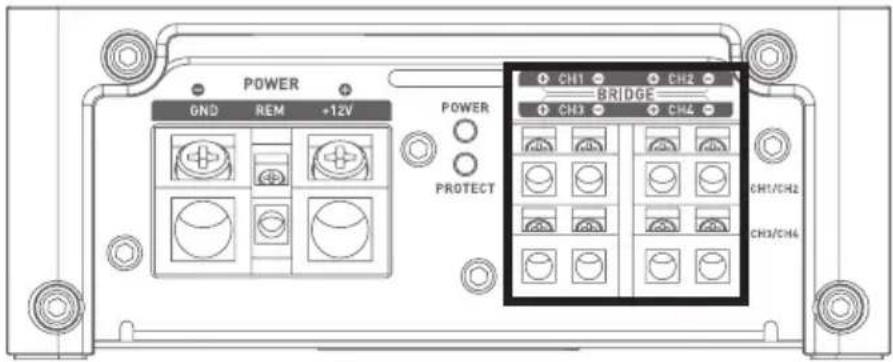

Enfin, connectez les câbles haut-parleurs à l'amplificateur en respectant les polarités (+ sur + ; - sur -). (fig. 5).

POWER GND REM +12V POWER PROTECT CH1 CH2 BRIDGE CH3 CH4 CH1/CH2 CH3/CH4

fig. 5

ATTENTION

Les haut-parleurs ou kits de haut-parleurs câblés sur votre amplificateur FPX 4.800, FPX 4.400 SQ, FPX 2.750 doivent systématiquement présenter une impédance supérieure à 2 ohms.

ATTENTION

Les haut-parleurs ou kits de haut-parleurs câblés sur votre amplificateur FPX 1.1000 doivent systématiquement présenter une impédance supérieure à 1 ohm.

aTTeNTiON

En mode bridgé, les haut-parleurs ou kits de haut-parleurs câblés sur votre amplificateur FPX 4.800, FPX 2.750 et FPX 4.400 SQ doivent systématiquement présenter une impédance supérieure à 4 ohms.

Toute utilisation à des impédances inférieure entraînerait une annulation de garantie.

Pour utiliser FPX en mode bridgé et ainsi doubler la puissance disponible, respectez les connexions et polarités indiquées ci-dessous "BRIDGE" (fig. 6)

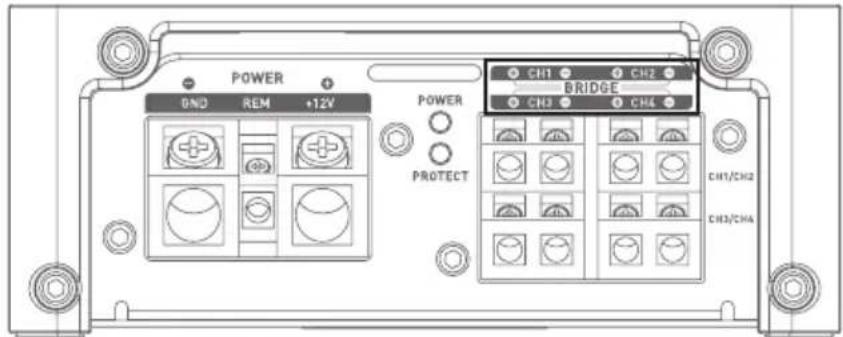

FPX 4.800

POWER DND REM +12V POWER PROTECT CH1 CH2 BRIDGE CH3 CH4 CH1/CH2 CH3/CHA

fig. 6

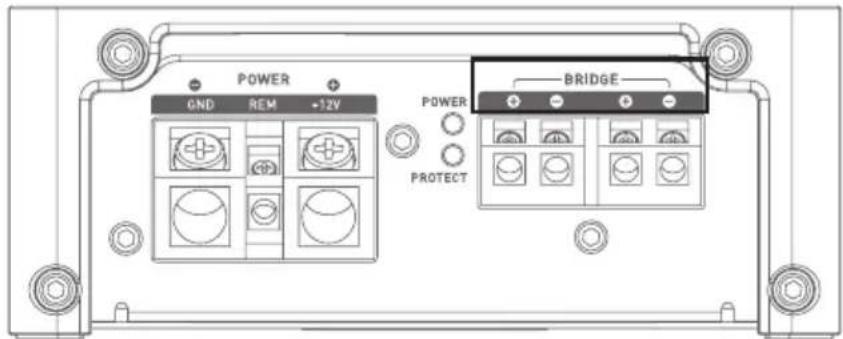

FPX 2.750

POWER GND REM +12V POWER BRIDGE PROTECT

fig. 6

FPX 4.400

3.6 - Câblage de l'alimentation

ATTENTION

Le câble reliant la borne positive (+) de la batterie au bornier " + BATT" de l'amplificateur doit IMPERATIVEMENT comporter un fusible approprié à la puissance de votre amplificateur, et situé à 40 cm ou moins de la batterie du véhicule. Les connexions du porte-fusible doivent être étanches.

Démontez le porte-fusible en prenant soin d'ôter le fusible. Fixez le socle du porte-fusible.

Coupez une longueur de câble d'alimentation entre 10 et 40 cm (maximum). Dénuder 1 cm puis étamer. Vissez le câble dans le bornier du porte-fusible côté batterie. Sertissez votre câble d'alimentation dans une cosse prévue à cet effet et vissez cette dernière sur un point d'alimentation batterie.

Sur la longueur de câble restante, dénudez 1 cm puis étamer. Vissez le câble dans l'autre bornier du porte-fusible.

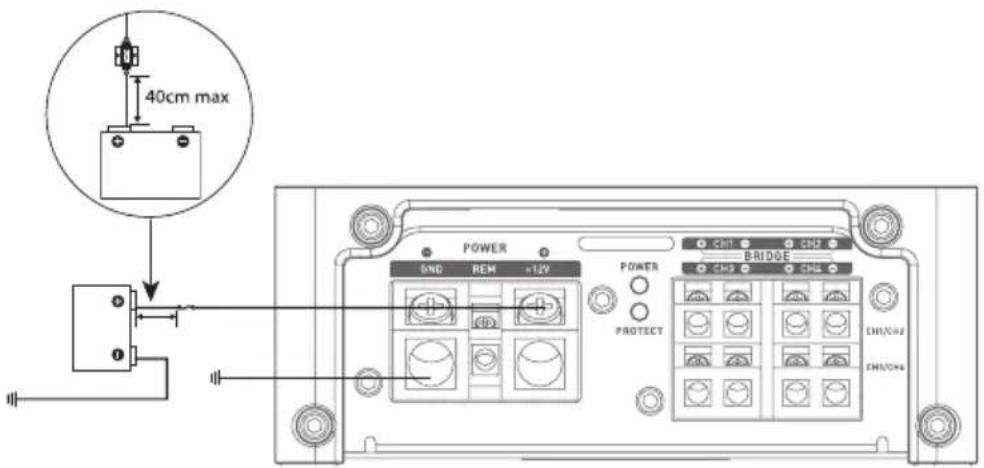

40cm max POWER 6ND REM +12V POWER BRIDGE CH3 CH2 CH4 PROTECT CH1/CH2 CH1/CH4

fig.7

Soudez et isolez (grâce à de la gaine thermo-rétractable) le câble d'alimentation positif (+) sur le départ de câble fourni vers votre amplificateur FPX (fig. 7).

3.7 - Démarrage et vérifications

La phase de connexion est maintenant terminée. Il reste à vérifier la bonne alimentation ainsi que le bon fonctionnement d'ensemble (autoradio / amplificateur / haut-parleurs). Mettez le gain de la source au minimum. Positionner le gain de votre amplificateur sur 1/3 de la course totale. Mettez sous tension les différents éléments. Une fois l'ensemble des éléments sous tension, effectuez un test à faible volume sonore.

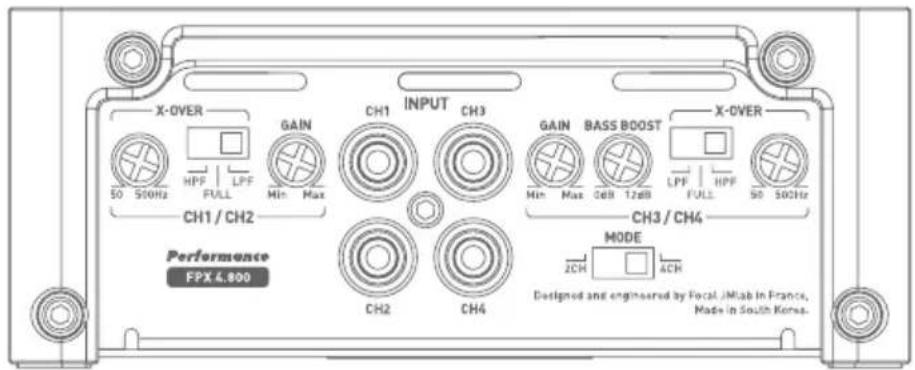

4 - Panneaux de contrôle et connexions

FPX 4.800

INPUT : Ces connecteurs sont dédiés à l'entrée du signal bas niveau.

OUTPUT : Ces connecteurs (FPX 1.1000 et FPX 2.750) proposent une recopie.

REMOTE : Ce connecteur (FPX 1.1000 et FPX 2.750) permet de relier la télécommande accessoire de gestion du volume.

GAIN : Le potentiomètre rotatif GAIN permet d'ajuster le niveau du signal entrant dans l'amplificateur. Le gain en tension varie de 0,2 V à 5 V. L'optimisation des performances de la chaîne audio consiste à appliquer les gains maximums au plus tôt en amont dans la chaîne audio, et les gains minimums en aval.

Ce potentiomètre doit être réglé en fonction du niveau de la source (niveau de sortie ligne).

Débutez en mettant le gain de l'amplificateur à son niveau le plus bas. Montez progressivement le niveau (volume) de la source jusqu'au 3/4. Augmentez le niveau du gain de l'amplificateur jusqu'au niveau d'écoute maximum souhaité.

Baissez le niveau en cas de distorsion.

MODE : Le commutateur (FPX 4.800 et FPX 4.400 SQ) permet aux canaux 3 et 4 de recopier éventuellement les signaux du canal 1 et 2.

Ainsi, si vous ne disposez que d'une sortie autoradio (une droite et une gauche), il vous est toutefois possible d'amplifier les quatre canaux en activant le mode 2CH.

Si vous souhaitez utiliser FPX dans sa configuration 4 canaux indépendants en entrée, sélectionnez le mode 4CH.

PHASE (°) : Le potentiomètre rotatif PHASE permet d'ajuster la mise en phase du canal avec le reste du système.

Un réajustement de la phase du subwoofer permet de faire en sorte qu'à la fréquence de raccord, le subwoofer et le reste des haut-parleurs jouent simultanément. Sur une période théorique de signal, on vient décaler légèrement l'une des sources pour qu'au point d'écoute la mise en phase soit parfaite.

X-OVER MODE : Ce commutateur permet d'activer, au choix, un filtre passe-haut (HPF), un filtre passe-bas (LPF), ou le mode non filtré (FULL).

X-OVER FREQ (Hz) : Réglage de la fréquence de coupure du filtre : Ce potentiomètre rotatif permet de régler la valeur du filtre passe-bas ou passe-haut. La valeur sélectionnée définit la fréquence jusqu'à laquelle ou à partir de laquelle le signal sera coupé.

F-MULT : Ce commutateur permet d'activer un coefficient multiplicateur x 10 pour la valeur de réglage de la fréquence de coupure.

SUBSONIC : Le potentiomètre rotatif permet de retirer les fréquences d'infra-grave en dessous de la fréquence sélectionnée.

BASS BOOST : Le potentiomètre rotatif permet de rehausser le niveau sonore du grave de 0 à 12 dB.

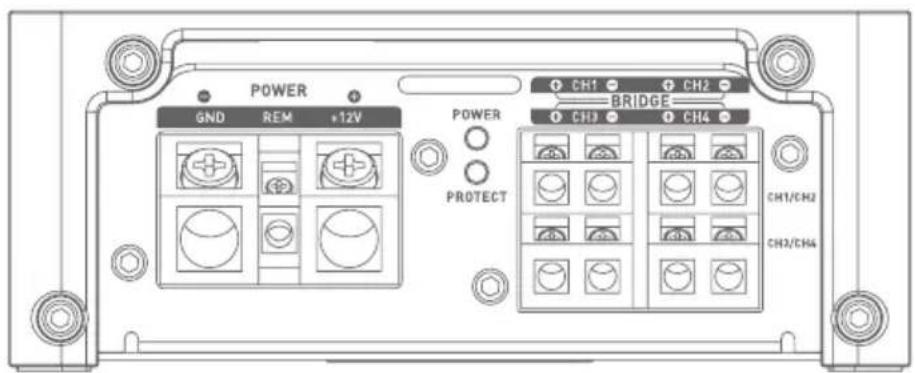

FPX 4.800

POWER GND REM +12V POWER PROTECT CH1 CH2 BRIDGE CH3 CH4 CH1/CH2 CH2/CH4

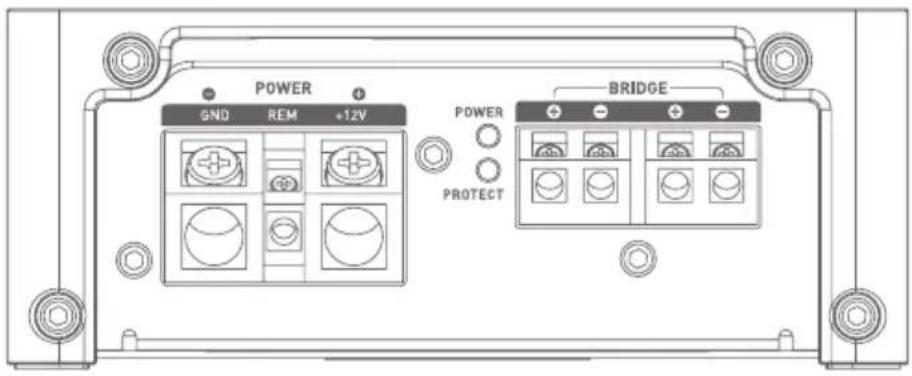

FPX 2.750

POWER GND REM +12V POWER BRIDGE PROTECT

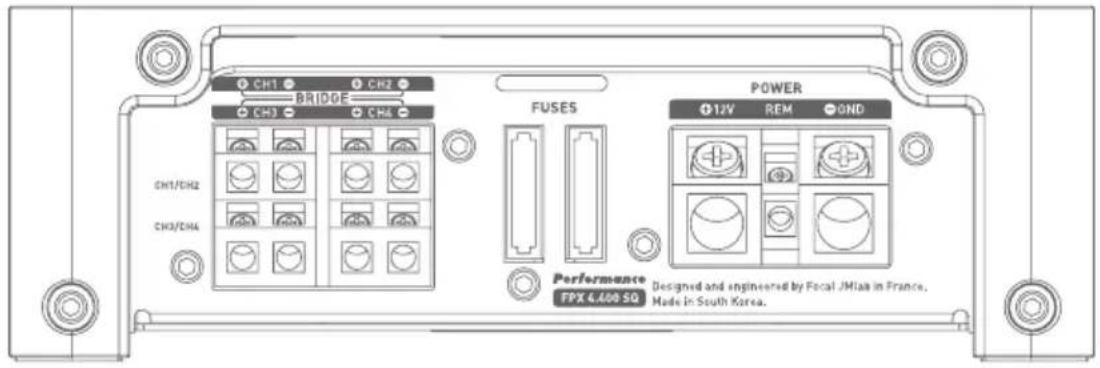

FPX 4.400SQ

+12V : Le connecteur d'alimentation +BATT est dédié à recevoir le câble d'alimentation assurant la liaison entre l'amplificateur et la borne positive (+) de la batterie.

GND : Le connecteur d'alimentation GND (ground) est dédié à recevoir le câble d'alimentation négatif (-) assurant la liaison entre l'amplificateur et le châssis du véhicule.

REM : Le connecteur REM assure la liaison entre l'amplificateur et la source (autoradio) via une sortie REM ou REMOTE de l'autoradio. Cela permet la mise sous tension automatique de l'amplificateur dès la mise sous tension de la source (autoradio).

POWER et PROTECT : Les témoins lumineux permettent de vérifier le bon fonctionnement de l'amplificateur.

Une LED POWER continuellement allumée indique un fonctionnement correct du produit.

Une LED PROTECT continuellement ou temporairement allumée indique un fonctionnement anormal du produit, se reporter aux dépannages en 5.

FUSES (fusibles) : Le connecteur FUSES est dédié à recevoir les fusibles de l'amplificateur. En cas de remplacement, assurez-vous de la parfaite correspondance de l'ampérage.

5 - Dépannage

L'état des différents témoins lumineux signifie certains modes de défaillance ou origines de pannes.

Vérifiez l'ensemble des cas possibles ci-dessous. Si malgré ces vérifications, le fonctionnement normal n'est pas récupéré, adressez-vous à l'installateur ou revendeur de votre amplificateur FPX.

Etat LEDs Témoins	Présence de son	Origine possible	Dépannage
PROTECT rouge	NON Court-circuit en sortie		Eteignez le système audio.Vérifiez les haut-parleurs, leur impédance minimale, leurs connexions, les câbles haut-parleur.
Off NON Absence ou		mauvaise alimentation	Eteignez le système audio.Vérifiez la présence du 12 V.Vérifiez les câbles d'alimentation, leur polarité.Vérifiez les fusibles
PROTECT rouge en alternatif	Altérée, absence ou alternative	Surchauffe Eteignez le système audio.Attendez le refroidissement de votre amplificateur avant de reprendre son utilisation.
Off NON Absence de		signal REM	Allumez le système audio.Vérifiez la présence d'une tension sur la borne REM.
Off NON Défaillance		Fusibles	Eteignez le système audio.Vérifiez les fusibles, les remplacez les si nécessaire.
POWER verte en alternatif	en alternatif OUI/NON	Problème de masse	Eteignez le système audio.Vérifiez la continuité de votre connexion de la borne GND avec le châssis du véhicule.

6 - Spécifications Techniques

	FPX4.800AmplificateurClasse D 4/3/2 canaux	FPX2.750AmplificateurClasse D 2 canaux/mono	FPX4.400 SQAmplificateurClasse AB 4/3/2 canaux	FPX1.1000AmplificateurClasse D - Mono
Puissance CEA(4 ohms)	4 x 120 WRMS 2 x 220	WRMS 4 x 70 WRMS 1	x 420 WRMS
Puissance max(2 ohms)	4 x 185 WRMS 2 x 385	WRMS 4 x 100 WRMS 1	x 700 WRMS
Puissance max (bridgé 4 ohms)	2 x 370 WRMS 1 x 770	WRMS 2 x 200 WRMS 1	x 1000 WRMS
Bande Passante	10 Hz - 20 KHz 20 Hz	- 20 KHz 10 Hz - 22 KHz	15 Hz - 250 Hz
DistorsionHarmonique totale minimum	0.01% 0.01% 0.04 % 0	08 %
Diaphonie (1 KHz)	> 55 dB > 72 dB > 54 dB -
SNR (1 W/A)	> 76 dBA > 76 dBA > 77 dBA > 76 dBA
Filtre Subsonique	-	20 Hz-50 Hz(12 dB/oct)	-	10 Hz-50 Hz(24 dB/oct)
Filtre Passe Haut/Passe Bas	ConfigurablePasse Haut/Passe Bas50 Hz-500 Hz	ConfigurablePasse Haut/Passe Bas50 Hz-500 Hz	ConfigurablePasse Haut/Passe Bas40 Hz-5000 Hz	Passe Bas50 Hz-250 Hz(24 dB/oct)
Bass Boost	0 à 12 dB linéaire (%)	0 à 12 dB linéaire - 0 à	12 dB linéaire
Phase	- - - 0 à 180° linéaire
Fonction Full range	√ √ √			-
Mode Recopie	√	-	√	-
Courant de repos (A)	1.1 A 0.95 A 0.6 A 1.75 A
Fusibles	2 x 30 A	2 x 30 A	2 x 30 A	3 x 30 A
Télécommande	-	√	-	√
Protections	Court-circuit / impédance basse / inversion de polaritéDC / Chute de tension / Protection thermique
Dimensions(L x l x h)	237 x 132 x 53 mm	237 x 132 x 53 mm	314 x 175 x 57 mm	297 x 132 x 53 mm
Poids	2 kg	2 kg	3,7 kg	2,55 kg

Conditions de garantie

En cas de problème, adressez-vous en premier lieu à votre revendeur Focal. La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect. En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l'adresse suivante : Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE

Il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Vous :

Votre nom : ____, Âge : ____, Profession : ____

Votre adresse complète : ____

Votre adresse e-mail : ____

Vos centres d'intérêts :

Chez vous, possédez-vous des enceintes haute-fidélité ? □ - Oui - Non

Si oui, précisez la marque : ____

Lisez-vous la presse écrite ? □ - Oui - Non

Si oui, quel(s) titre(s): ____

Votre équipement audio/vidéo (marques et modèles) avant l'acquisition du produit Focal :

Lecteur CD /tuner : Lecteur multimédia : ____

Système de navigation : Amplificateur : ____

Kit haut-parleur : Caisson de grave / subwoofer :

Autres éléments :

Votre choix pour l'achat de ce modèle Focal s'est fait en fonction de :

□ - Conseil du revendeur - Conseil d'un ami, relation
□ - Visite d'un salon, d'une exposition - Rapport qualité / prix
□ - Qualité sonore, écoute en auditorium □ - Possède déjà des produits Focal
□ - Fiabilité / qualité de fabrication - Catalogues □
□ - Esthétique / finition - Matériel français
□ - Article de presse écrite (si oui, précisez le titre du magazine) : □ - Autre : ____

Votre Produit Focal :

Modèle : N° de série : ____

Nom du revendeur : Ville : ____ ____

Date de l'achat : Prix de l'achat : ____

Avez-vous confié l'installation du produit à votre revendeur ? □ - Oui - Non

Si non, pourquoi : Modèle de voiture : ____

Ces informations sont nécessaires à notre société pour traiter votre demande. Elles sont enregistrées dans notre fichier de clients et peuvent donner lieu à l'exercice du droit d'accès et de rectification auprès de notre service clientele [04 77 43 57 00].

Si vous ne souhaitez pas que vos données soient utilisées par nos partenaires à des fins de prospection, veuillez cocher la case ci-contre. Si vous ne souhaitez pas recevoir des propositions commerciales de nos partenaires par voie électronique, merci de cocher la case ci-contre.

Vous êtes susceptibles de recevoir des offers commerciales de notre société pour des produits analogues à ceux que vous avez achetés. Si vous ne le souhaitez pas, cochez la case ci-contre. Nous garantissons la confidentialité de ces informations.

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE
