MODE D'EMPLOI QNO6012R Hanwha

Manuel d'utilisation

QND-6012R/6022R/6032R/6072R/6082R

QNV-6012R/6022R/6032R/6072R/6082R

QNO-6012R/6022R/6032R/6072R/6082R

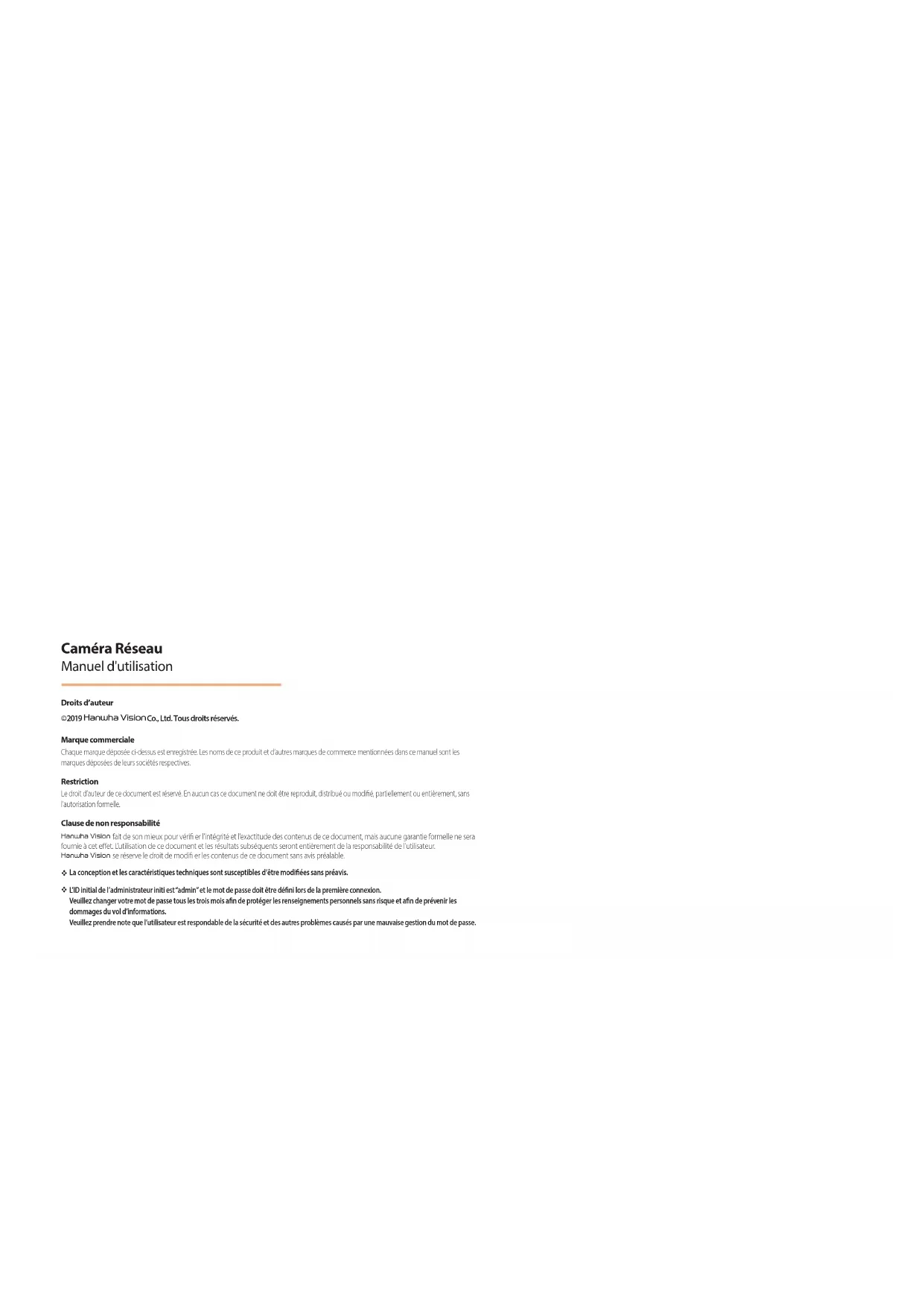

Droits d'auteur

©2019 Hanuha Vision Co., Ltd. Tous droits réservés.

Marque commerciale

Chaque manque évoqué de ces eux, est enregistrée. Les noms de ce préclôt et autres marques de commerce mentionnées dans ce manuel sont les marques déposées de ses sociétés respectives.

Restriction

Le droit, chausser de ce document est réévenu. En suivant ce document, ne doit être reproduit, distribué ou modifié, partiellement ou entièrement, sans autorisation formelle.

Clause de non responsabilité

Hanuha Vision fait de son mieux pour assurer l'intégrité et l'exclusivité des contenus ci-dessus documentés, mais aucune garantie formelle ne sera fournie à cet effet. L'utilisation de ce document et les résultats subséquentiers seront entièrement de la responsabilité de l'utilisateur. Hanuha Vision se réserve le droit de modifier ces contenus de ce document sans préavis.

La conception et les caractéristiques techniques sont susceptibles d’être modifiées sans préavis. LID Initial de l’administrateur Init est "admin" et le mot de passe doit être défini lors de la première connexion.

Veuillez changer votre mot de passe tous les trois mois afin de protéger les renseignements personnels sans risque et afin de prévenir les dommages du vol d'informations.

Veuillez prendre note que l'utilisateur est responsable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe.

Instructions importantes relatives à la sécurité

1. Veuillez suivre ces instructions.
2. Conservez ces instructions.
3. Prétez attention à tous les avertissements.
4. Veillez suivre toutes les instructions.
5. Ne utilisez pas cet appareil à proximité de l'eau.
6. Nettoyez la zone contaminée sur la surface du produit avec un chiffon doux et sec ou un chiffon humide (Ne pas utiliser un détiquent ou des produits cosmétiques contenant de l'alcool, des solvants et des tensioactifs ou des produits contenant du pétrole, car ils peuvent déformer ou endommager le produit). N'Obstruez pas les ouvertures de ventilation. Procédez à l'installation conformément aux instructions du fabricant.
7. Ne pas installer l'article à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.
8. Veillez à vous conformer aux sécurité des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fife pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour sécurité. Si la prise qui vous est fournie ne correspond pas à cette prise murale, demandez à un electricien de remplacer la prise absolte.
9. Veillez à ce que personne ne marche ou se piége dans le cordon d'alimentation et particulièrement en enquêtant des fiches et des prises de courant, et au niveau où il s'est installé.
10. N'utilise que des accessoires ou des produits additionnels spécifiés par le fabricant.
11. Utilisez uniquement un chariot, un socle, un trépied, un support ou une table répondant aux normes fixées par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, désplacez le chariot transportant l'appareil avec précaution afin d'éviter les blessures que pourrait entraîner un basculement accidentel.
12. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.
13. Veillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide répandu, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité, il ne fonctionne pas normalement ou est tombé par terre.
14. Ce produit est destiné à servir d'une unité d'alimentation reprogrammable rétroférante de « classe 2 » ou « LPS » fournissant un courant nominal de 12 VDC, 0,65 A ou PoE (48 V), 0,16 A. (OND-6072R/6082R, ONV-6072R/6082R)
15. Ce produit est destiné à servir d'une unité d'alimentation répertoriée de : classe 2 ou LPS. Fournissant un courant nominal de 12 VDC, 0,54 A ou PoE (48 V), 0,16 A. (CND-6012R/6022R/6032R, QNV-6012R/6022R/6032R)
16. Ce produit est destiné à servir d'une unité d'alimentation répertoriée de : classe 2 « ou » LPS « fournissant un courant nominal de 12 VDC, 0,55 A ou PoE (48 V), 0,16 A. (ONC-6072R/6082R)
17. Ce produit est destiné à servir d'une unité d'alimentation répertoriée de « classe 2 » ou « LPS » fournissant un courant nominal de 12 VDC, 0,51 A ou PoE (48 V), 0,16 A. (ONC-6012R/6022R/6032R)
18. Ce produit est destiné à être alimenté par un courant isolé.
19. Si vous utilisez une force excessive lors de l'installation du produit, la chambre risque d’être endommagée et de ne pas fonctionner correctement. Si vous installez le produit à l’aide d’outils non conformes, le produit risque d’être endommagé.
20. Ne pas installer le produit dans un endroit où des substances chimiques ou des nuages d'huile existent ou peuvent être générés. Comme les huiles comestibles telles que l'huile de sole peuvent endommager ou déformer le produit, n'installez pas le produit sans la cuisine ou près de la table de cuisine. Cela peut endommager le produit.
21. s que ces produits de nettoyage ou des adhésifs peuvent causer des graves dommages à la surface du produit.
22. Si vous installez/désassemblez le produit d'une manière qui n'a pas été recommandée, les fonctions/performances de production peuvent ne pas être garanties. Installez le produit en vous référant à "Installation et connexion" dans le manuel d'utilisation.
23. L'installation ou l'utilisation du produit dans l'eau peut causer des dommages importants au produit.
24. Bien qu'un changement rapide de température puisse entraîner la formation de givre à l'intérieur du climat, la vidéo ne posera aucun problème.

Avertissement

AFIN DE RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS ACF APPAREL À LA PLUÉN I À L'HUMIDITE. NPE PAS INSERER D'OBJET METALLIQUE PAR CÉL FENTÉS DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUEE SUR L'ÉQUIPEMENT.

Veillez à éviter toute projection de liquide sur l'appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases.

Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d'installation.

Attention

ATTENTION: POUR REDUIRE LES RISQUES DE CHOCSELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L'UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.

Explication des symboles graphiques

Le symbole de l'éclair se terminant par une flèche inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'une « tension élevée » au sein de l'unité, susceptible d'être suffisamment puissante pour présenter un risque de décharge électrique.

Le symbole de point d'exclamation inscrit dans un triangle équilateral sensibilise l'utilisateur à la présence d'importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.

Catégorie de classe i

Un appareil appartenant à une catégorie de type CLASSE I doit être connecté à la prise murale secteur dotée d'une connexion de mise à la terre de protection.

Batterie

Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.

La batterie ne peut pas être remplacée.

Appareil déconnecté

Débranche la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région.

Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence/agréé.

Attention

Il existe un risque d'explosion si la batterie est remplacée par une autre de modèle incorrect. Éliminez les batteries usagées conformément aux instructions.

Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire.

Le port de sortie de l'écran de test du produit est fourni pour une capacité d'installation et n'est pas recommandé à des fins de surveillance.

Veuillez utiliser l'alimentation en entrée sur une seule alimentation, les autres périphériques ne doivent pas être connectés.

L'ITE ne doit être connecté que sur un réseau PoE sans routage vers l'alimentation extérieure.

Veillez à retenir attentivement les consignes de sécurité ci-après.

• Ne placez pas cet appareil sur une surface inégale.
• N’installez pas l’appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d’un équipement de chauffage ou d’une zone exposée à un froid extrême.
• Ne placez pas cet appareil à proximité de matériel aux conducteurs. N'essayez pas de réparer cet appareil vous-même.
• Évitez de placer un verre d'eau sur ce produit. N'installez pas le produit à proximité de sources magnétiques.
• Ne bloquez pas les ouvertures de ventilation.
• Ne placez pas d'éléments lourds sur le produit
• Veuillez porter des gants de protection lors de l'installation / retrait de la caméra. La température élevée de la surface du produit peut causer un brûlure.

Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit. La signification des indications fournies dans le manuel est comme suit.

• Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.
• Notification: En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non-respect des instructions fournies. X Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.

Dans certains environnements d'installation, les communications radio peuvent subir des interférences.

Lorsque des interférences d'ondes électromagnétiques se produisent entre le produit et l'appareil de communication radio, il est recommandé de garder une certaine distance entre les deux ou de changer la direction de l'antenne de réception.

Avertissement

Afin de prévenir toute blessure pouvant être occasionnée par la LED IR, ne pas regarder directement la lampe lorsqu'elle est allumée.

Uniquement compatible avec les modèles ci-dessous.

CND-6012R/6022R/6032R/6072R/6082R

QNV-6012R/6022R/6032R/6072R/6082R

QNO-6012R/6022R/6032R/6072R/6082R

Classe de risque 1

ATTENTION: ce produit émet de la lumière infrarouge. Ne pas regarder directement la lampe lorsqu'elle est allumée.

Produit testé et conforme à la norme IEC 62471.

Sommaire

PRÉSENTATION3	3 Instructions Importantes Relatives à laSécurité6 Spécifications PC Recommendées6 Caracteristiques Recommendées Pour LaCarte Mémmoire Micro SD/SDHC/SDXC6 NAS - Indications du fabricant7 Contenu8 D'un Coup d'ceil (QND-6012R/6022R/6032R)10 D'un Coup d'ceil (QND-6072R/6082R)12 D'un Coup d'ceil (QNO-6012R/6022R/6032R/6072R/6082R)14 D'un Coup d'ceil (QNV-6012R/6022R/6032R/6072R/6082R)	VISIONNEUR WEB36 ANNEXES38	36 Connexion à la Caméra37 Réglage du mot de passer37 Login37 Installation de la visionneuse Wcamera38 Résolution de Problèmes39 Open Source Announcement
INSTALLATION ET CONNECTION16	16 Installation (QND-6012R/6022R/6032R/6072R/6082R)17 Installation (QNO-6012R/6022R/6032R/6072R/6082R)18 Installation (QNV-6012R/6022R/6032R)20 Installation (QNV-6072R/6082R)23 Insertion/retrait d'une Carte Mémmoire MicroSD27 Alimentation et réseau

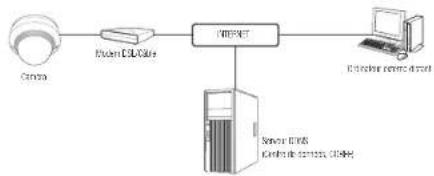

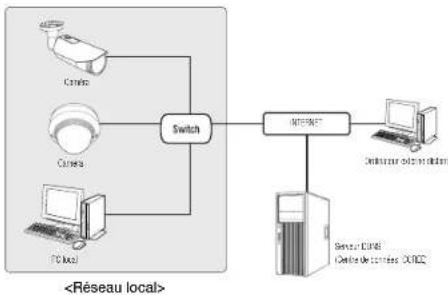

CONNECTION ET CONFIGURATIONRéSEAU31	31 Connecter la Caméra Directement auRéseau de Zone Locale31 Connexion de la Caméra Directement à unModem DSL/Câble Base Sur le ProtocoleDHCP32 Utilisation de Device Manager32 Recherche automatique de la caméra32 Configuration de l'adresse IP33 Enregistrement manuel de la caméra33 Configuration automatique de l'IP34 Configuration de la Redirection de la Plagede Ports (Mappage de Ports)35 Connexion à la Caméra Depuis UnOrdinateur Local Partagé35 Connexion à la Caméra Depuis UnOrdinateur Distant Via Internet

Specifications PC recommandées

CPU: Intel(R) Core(TM) i7 3.4 GHz ou supérieur RAM: 80 ou supérieur - Système d'exploitation pris en charge: Windows 7, 8.1, 10, Mac OS X 10.12, 10.13, 10.14 - Navigateur recommandé : Google Chrome - Navigateurs pris en charge : MS Explorer 11, MS Edge, Mozilla Firefox (Windows 64 bits requiert), Apple Safari, support requiert sur Mac OS X - Carte graphique: PCIe 256MB GDDR3 ou supérieure

Caractéristiques recommandées pour la CARTE mémoire MICRO sd/sdhc/sdxc

Capacité recommandée: 16 Go à 128 Go (type MLC) - Fabricants recommandés : SanDisk, Transcend - Type de produit : Haute endurance La compatibilité varie en fonction des fabricants et des types de cartes.

Capacité recommandée: On recommande 200Go ou plus. - Accès simultané: Un appareil NAS peut accepter un maximum de seize accès caméra. Pour cette caméra-ci, il est recommandé d'utiliser un NAS respectant les indications suivantes.

Produits recommendés Grandes disponibles

GNAP NAS Le nombre maximum de caméras pouvant avoir accès simultanément est de 16.

NAS Synogia Le nombre maximum de caméras pouvant avoir accès simultanément est de 16.

Utilisation de l'équipement NAS à d'autres fins que la sauvegarde vidéo, le nombre de caméras accessibles peut diminuer.

Veuillez vérifier si la caméra ainsi que l'ensemble des accessoires sont bien dans l'emballage du produit. (Les accessoires varient selon les modèles.)

Apparance Nom de	Élement Quantité Description Nom du modele
	Camera	1
		1
		1
		1
	Guide de press en main rapide (en options)	1
	Carte de garantie (en options)	1
	Gesamt	1	Guîde d'installation du produit
			CND-6012R/6022R/6032R/6072R/6082R
			CND-6012R/6022R/6032R/6072R/6082R
			CND-6012R/6022R/6032R/6072R/6082R
			CND-6012R/6022R/6022R/6032R/6072R/6082R
			CND-6012R/6022R/6032R/6072R/6082R
			CND-6012R/6022R/6032R/6072R/60B2R
			CND-6012R/6022R/6032R/6072R/6082R
			CND-6012R/6022R/6032R/6072R/6082R
			CND-6012R/6022R/ 6032R/6072R/6082R
			CND-6012R/6022R/ 6032R/6072R/6082R
			CND-6012R/6022R/ 6032R/6072R/6082R
		1	Utilisé pour contréder la direction de la caméra

Apparance Nom de	Félement Quantité Description	Nom du modulo
	Côte Alon (en forme d'étoile)	1	Utilisé pour restorer et remplaçar le couvercle du dôme
	Câtie d'alarme	1	Utilisé lors de la connexion à une alarme

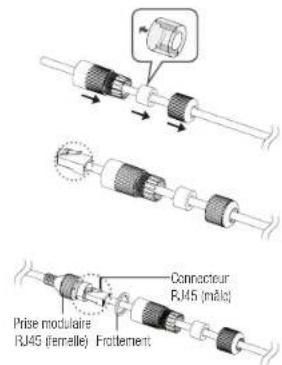

	Accessoire RJ45 résistant à l'eau	1	Dot être installé dans des emplacements humicés
	Pare-soleil	1	Prolonge laamera de la lamière directe du soliel.
	Vis de fixation du pare-soleil	1	Permet de fixer le pare-soleil sur la camera.
	Câbe d'alimentation 1		Utilisés pour raccorder le port d'alimentation
	Câbe audio-alme 1		Utilisés pour raccorder les portes audio et alme
	Câbio pour l'ocan de tast	1	Permet de tester la connexion de la camera à un dispositif d'affchage portable
	Bague de cable	1	Utilisé pour connecter la cable LAN
	Installateur du capuchon	1	Utilisé lors de la connexion d'un cable RJ45

Accessoires en option pour l'installation

Pour faciliter l'installation, vous pouvez acheter les accessoires appropriés disponibles en option.

Nom du modele	Montage suspensor	Boilier arrêté	Montage sur potent	Tout
QNV-6012R/6022R/6032R SBP-1	22HMW SBV 120GW			SBP-300CLMW(Montage sur parapéto)
QNV-6072R/6082R SBP-301HMM-2	2 SBV-13GBW			SBP-300CMW(Montage au plafond)
QND-6012R/6022R/6032R SBP-300HMW7				SBP-300WMW1(Montage murale)
QND-6072R/6082R SBP-122HMW				SBP-300NEW(Baller d'installation)
				SBP-300PMW(Montage sur potentau)
QND-6012R/6022R/6032R/6072R/6082R		S30-10CB1 SBP-342PM		SBP-300KMW(Montage en com)

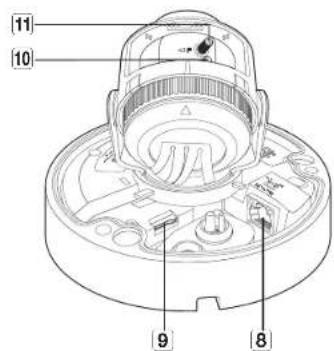

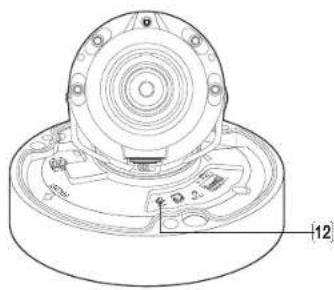

D'un COUP d'ceil (QND-6012R/6022R/6032R)

Apparence

Élement Description

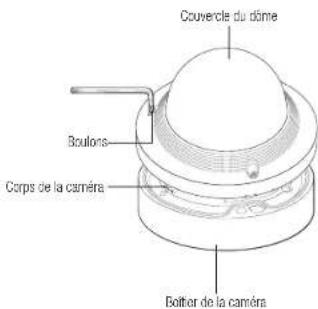

1 Couvercle dôme	Couvercle du boîtier utilisé pour protégier l'objet et l'unité principale.
2 Boîtier de laamera	Partie boîtier couvant le corps de laamera.
3 Orifice microphone	Le microphone est intégré

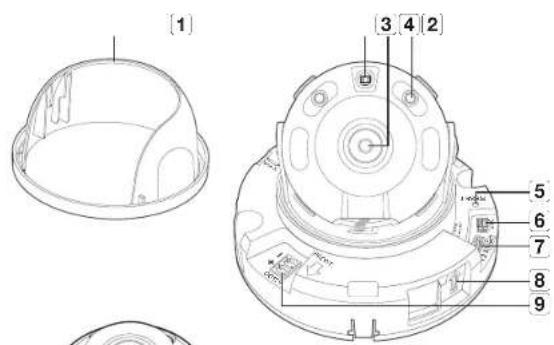

Composants

Élement Description

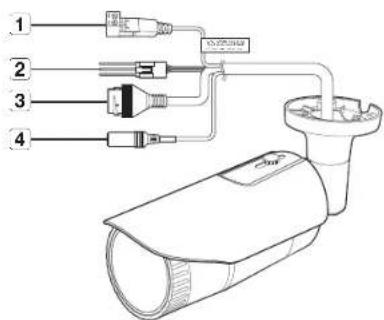

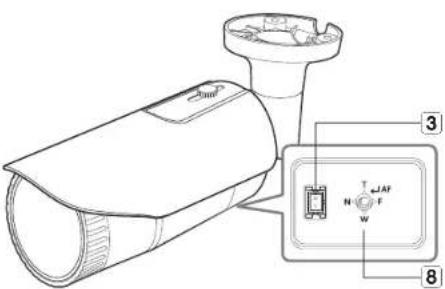

1 Couvercle Intérieur Coque de protection pour le corps principal
2 Capaut d'éclairage Décorte la lumière nique pour commander la diode infrarougo.
3 Objectif Objectif de laamera
4 Diode infrarouge Ces diodes infrarouge sont commandes par le casteur d'éclairage.
5 Bouton de réinitialisation		Le bouton permet de restaurer tous les ralgages de laamera sur leur valeur par défaut. Appuyez dessus pendant 5 secondes pour relancer le système. Si vous réinitiaser laamera, les ralgages rénaux seront ajustés de sorte que le serveur DHCP puisse être activé. En l'absence de serveur DHCP sur le réseau, vous déveçut exécuter le programme Device Manager pour modifier les paramétrères réseau du basé, tels qu'Attrissé P, le masque de sous-réseau, la passrolla, etc., avant d'voir vous connecter au réseau.
6 Sortie d'écran test		Port de sortie pour contrôtre le test de la sortie video. Utilisez le cable de l'écran test pour connecter à un écran mobile et vérifie le video test.

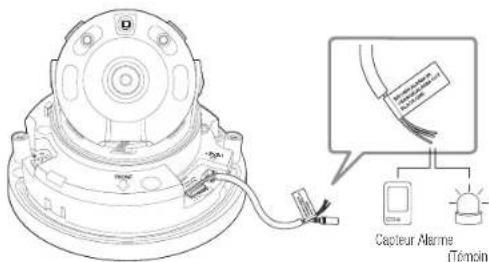

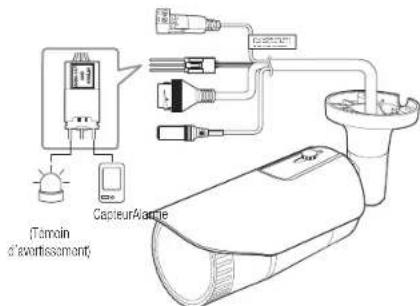

7 Sortie d'alarme		APM IN Utilisé pour connecter l'entree du capteur de l'alme ou du captaur extorne jour/mail.
		APM-OUT Utilisé pour la connexion du signal de sortie de l'alme.
		GND Il s'est de deux portes commun pondant de connecter les signaux d'entree/dierte d'alme.
8 Orifice microphone Le microphone hone est intégré.

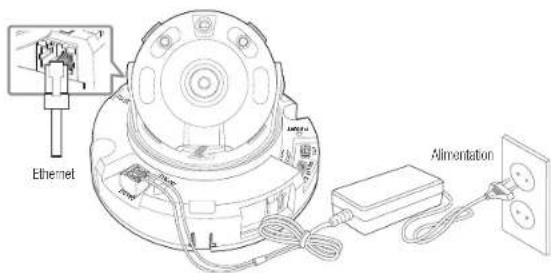

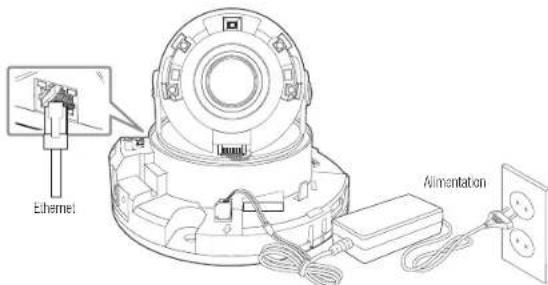

9 Port d'alimentation Port pour e bloc de jonton d'alimentation.

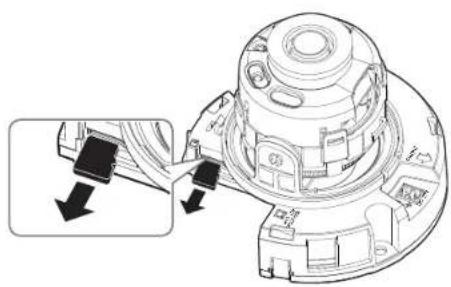

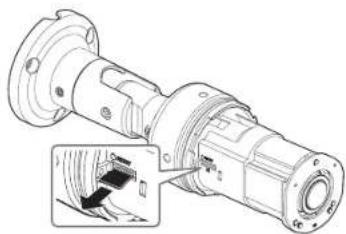

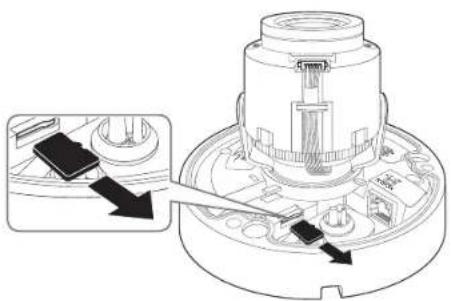

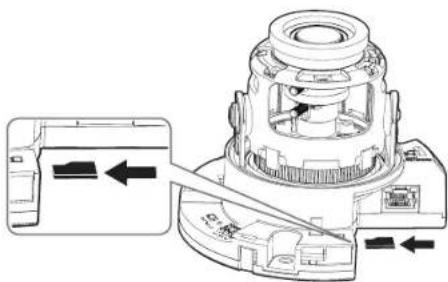

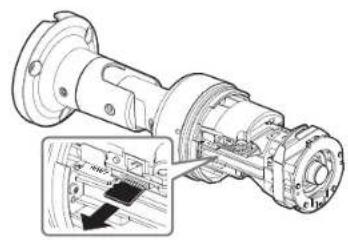

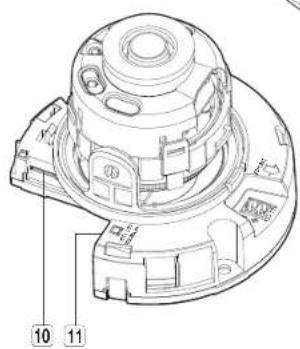

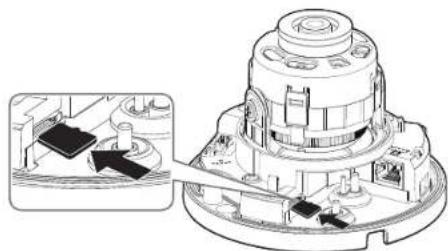

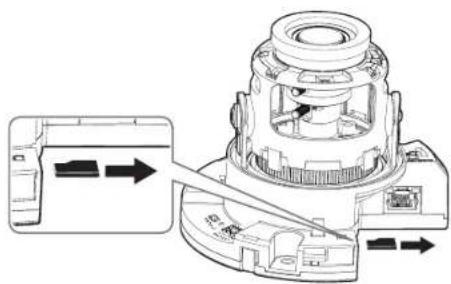

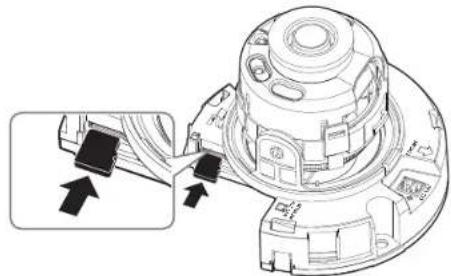

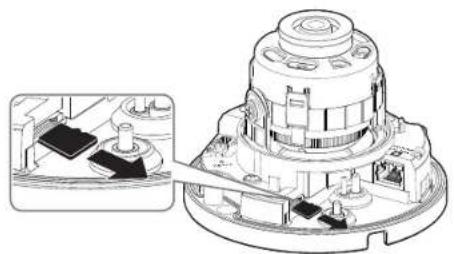

10 Compartiment de la carte mémoire Micro SD		Compartiment de la carte mémoire Micro SD.
11 Port Résau		Utilise pour connecter l'alimentation Electrique par cable Ethernet ou le cable Ethernet pour la connexion réseau.

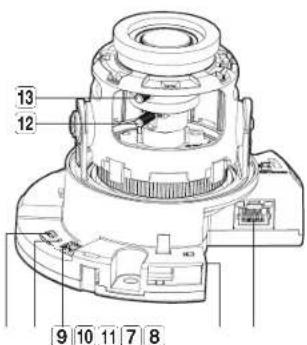

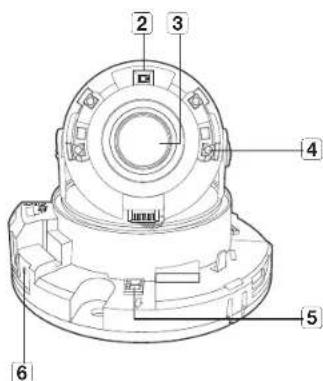

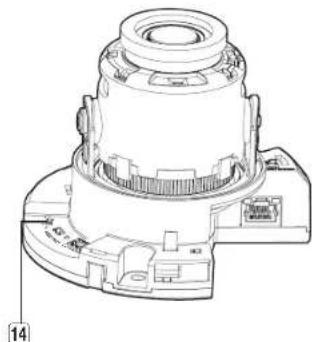

D'un COUP d'ceil (QND-6072R/6082R)

Apparence

Élement Description
1 Couercle dôme	Couercle du boîtier utilisé pour protégier l'objet et l'unité principale.
2 Boîtier de laamera	Parte boîtier couvant le corps de laamera.
3 Orifice microphone	Le microphone est intégré

Composants

Élement Description
1 Couvercle Intérieur Coque de protection pour le corps principal
2 Capteur d'éclairage Déclaré à lumbre roquo pour commander la dioce infrarouge.
3 Objectif Objectif de laamera
4 Diode infrarouge Ces diodes infrarouge sont commandes par le capteur d'éclairage.
5 Port d'allimentation Port pour le bloc de junction d'alimentation.
6 Orifice microphone La microphone est intégré.
7 Port Résau	Utilisé pour connecter l'allimentation électrique par cable Ethernet ou le cable Ethernet pour la connexion réseau.
8 Compartiment de la carte mémoire Micro SD	Compartiment de la carte mémoire Micro SD.
9 Sortie d'alarme	ARM-IR	Utilisé pour connecter l'entree du capteur du l'alarme ou du captaur externe jour/mail.
	ARM-OUT Utilisé pour la connexon du signal de sortie de l'alarme.
	GND	Il s'agit de deux portes communs permettant de connectier les signaux d'entrees/sortes d'alarme.
10 Bouton de réinitialisation	Le bouton peut être restaurer tous les régages de laamera sur leur valeur par défaut Appuyez dessus pendant 5 secondes pour relancer le système. SI nous réinitialisçant laamera, les régages rénaux seront ajustés de sorte que le servir DHCP puisse être active. En l'absence de serveur DHCP sur le réseau, vous déwer exécuter le programme Devico Manager pour modifier les parametres résau du base tels que l'access (IP), le masque de sous-réseau, la passée (e), etc., avant de pouvoir vous connecter au réseau.
11 Sortie d'écran test	Port de sortie pour contrôle de test de la sortie video. Utilise le cable de l'écran test pour connecter à un écram mobile et vérifié la vente test.

Élement Description
12Levier de commande de zoom (OND-6072R)	T Zoomer (Télé: obj.)
	W Dézoomer (grand angle)
	Réachier le levier et désplace-le vers la gauche ou la croîte pour effector un zoom avant ou arrière.Tournez le levier dans le sens horaire pour fixer la position ajusté et l'empêcher de sa déplacer.
13Levier de commande de mise au point (OND-6072R)	N Mise au point sur un objet proche (Froche)
	F Metre au point sur un objet éloigné (oin)
	Réachier le levier et désplace-le vers la gauche ou la croîte pour rçoger la mise au point de l'opercif.Tournez le levier dans le sens horaire pour fixer la position ajustée et l'empêcher de sa déplacer.
14Bouton de commande de zoom/mise au point (OND-6082R)	T Zoomer (Télé: obj.)
	W Dézoomer (grand angle)
	N Mise au point sur un objet proche (Froche)
	F Metre au point sur un objet éloigné (oin)
	Commande de mise au point	Appuyez sur ce bouton pour la mise au point automatique.

D'un COUP d'cel (QNO-6012R/6022R/6032R/6072R/6082R)

Apparence

Élement Description
1 Emplacement de la carte Micro SD	(lespace interne du produit il s'agit d'un emplacement dans lequel vous pouvez insérer une carte Micro SD.
2 Bouton de réinitialisation	Le bouton permet de restaurer tous les régliages de laamera sur leur valeur par défaut. Appuyez dessus pendant 5 secondes pour relancer le système. Si vous réinitiessé laamera, les régliages réseaux seront ajustés de sorte que le serveur DHCP puisse être active. En l'absence de serveur DHCP sur le réseau, vous neces déécuter le programme Device Manager pour modifier les paramétres résseau de base telés que l'ordinate IP, le masque de sous-reseau, la passéeile, etc., avant de pouvoir vous connecter au réseau.
3 Sortie d'écran test	Port deorted pour contrôtre ce test de la sortie video. Utilisaz ce cable de l'écran test pour connecter à un écran mobile et vérifier le video test.
4 Vis de fixation du pare-soleil	Pertret de fixer lapare-soleil sur laamera.
5 Pare-soleil	Protégé laamera de la lumière directe du soléil.
6 Levier de commande de zoom (QNO-6072R)	T Zoomer (Télé, ob.)
	W Dézoomer (grans angle)
	Réchêz le levier et déplacez-le vers la gauche ou la troile pour effectuer un zoom avant ou arrière. Tourmez le lever dans le sens horaire pour fixer la position ajustée et l'empecher de se déplacer.
7 Levier de commande de mise au point (QNO-6072R)	N Mise au point sur un objet proche (Proche)
	F Metre au point sur un objet éoligné (oin)
	Réchêz le levier et déplacez-le vers la gauche ou la troile pour regler la mise au point de l'objet. Tourmez le lever dans le sens horaire pour fixer la position ajustée et l'empecher de se déplacer.
8 Bouton de commande de zoom/mise au point (QNO-6082R)	T Zoomer (Télé, ob.)
	W Dézoomer (grans angle)
	N Mise au point sur un objet proche (Proche)
	F Metre au point sur un objet éoligné (oin)
	Commande de mise au point	Appuyez sur co bouton pour la mise au point automatique.

Composants

Élement Description
1 Port d'alimentation Utilisé pour la connexion du cable d'alimentation.
2 Sortie d'alarme	ARM-DUT Utilisé pour la connexion du signal de sortie de l'alme.
	GND	Il s'agit de deux portes commons permettant de connecter les signaux d'entree/sorte d'alme.
	ARM-IN	Utilise pour connecter l'entree du capteur de l'alme ou du captaur exte ne jour/mult.
3 Port Ressau	Utilise pour connecter l'alimentation électrique par cable Ethernet ou le cable Ethernet pour la connexion rereau.
4 Prise d'entree audio Utilisée pour la connexion à un microchitone.

D'un COUP d'cel (QNV-6012R/6022R/6032R/6072R/6082R)

Apparence

Élement Description
1	Couvercle dôme
2	Boilier de laamera

Composants

Élement Description
1Capteur d'éclairage Déécte	a lumière reçue pour commander la diole infralourage.
2Objectif Objectif de la camére
3Diode infralourage Ces diodes	inflorcage sont commandés par le capteur d'éclairage.
4Cable et port audio et alarme	ARM-IN	Utilisé pour connecter l'entrée du captaur de l'alarme au du captaur extérieur jour/nuit.
	ARM-OUT Utilise pour la connexion du signal de sortie de l'alarme.
	GND	Il s'apart de deux port commun permettant de connecter les signaux d'entrée/sortie d'alarme.
	AUDIO IN UTILISÉ pour la connexion à un microphon.
5Bouton de réinitialisation	Le bouton peut de restaurer tous les régliages de la caméra sur leur valeur par défaut Acquyer dessus pendant 5 secondes pour relaxer le système. Si vous réinitialisez la caméra, les régliages réseau seront ajustés de sortie que le serveur DHCP pulsée soit activé. En l'absence de serveur DHCP sur le réseau, vous ne dévez executer le programme Device Manager pour modifier les parametres réseau du besoin tels que l'adressé IP, le masque de sous-réseau, le passerelle, etc., avant de pouvoir vous connectar au réseau.
6Sortie d'écran test	Port de证券交易 pour contrôle de test de la sortie video. Utilise le cable de l'écran test pour connecter à un écran mobile et vérifie la video test.
7Port d'allomntation Port pour	le bloc de junction d'almonlation.
8Port Résau	Utilisé pour connecter l'allomnatlon élechnique par cable Ethernet ou le cable Ethernet pour la connexion résau.
9Compartment de la carte mémoire Micro SD	Compartment de la carte mémoire Micro SD.

Élement Description
Levier de commande de zoom (QNV-6072R)	T Zoomer (Télé obli.)
	W Dézoomer (grans angle)
	Réachier le levier et désplace-le vers la gauche ou la droite pour effector un zoom avant ou arrière.Tournez le levier dans le sens horaire pour fixer la position ajusté et l'empêcher de sa déplacer.
Levier de commande de mise au point (QNV-6072R)	N Mise au point sur un objet proche (Proche)
	F Metre au point sur un objet éloigné (oin)
	Réachier le levier et désplace-le vers la gauche ou la droite pour rôger la mise au point de l'ordorif.Tournez le levier dans le sens horaire pour fixer la position ajustée et l'empêcher de sa déplacer.
Bouton de commande de zoom/mise au point (QNV-6082R)	T Zoomer (Télé obli.)
	W Dézoomer (grans angle)
	N Mise au point sur un objet proche (Proche)
	F Metre au point sur un objet éloigné (oin)
	Commande de mise au point Appuyez sur ce bouton pour la mise au point automatique.

Précautions à prendre avant l'installation

Assurez-vous de bien suivre les instructions suivantes avant d'installer la camera.

• Elle doit être installée sur une zone (plafond ou mur) qui puisse cinq fois les poids de la camera, y compris le support d'installation. L'utilisation de câbles recollés ou éllouches peut endommager le produit et provoquer un incendie.

Pour des raisons de sécurité, ne laissiez personne d'autre que vous sur le site de l'installation.

Ne laissez pas vos effets personnels sur le site, par mesure de précaution.

Démontage

1. Maintenez la partie inférieure de la caméra d'une main et touchez le couvercle de droite à gauche avec l'autre main, enfin désolidarisez-les. 1 N touchez pas la couche transparente du couvercle du dune une fois le film protecteur nitro.

1. Soulevez le couvercle intérieur pour le séparer.

Installation

1. Tenez compte de la direction à surveiller, attachez le gabarit et percez des trous en suivant le gabarit.

2. À l'aide de 2 vis traitadeuses, fixez la camera à 2 trous percés avec un gabarit. Placez la marque imprimée sur la caméra en face de la zone à surveiller. 3. Raccordez les bornes internes de laamera avec les cãtres correspondants. 4. Reglez l'orientation de l'objet selon la position souhaitée en vous reportant à la section « Reglage de l'orientation de la camera de surveillance » (page 23)

Nous vous recommandons de ne pas toucher le logement de la caméra car elle est cassée, le logement pourrait causer une fracture. 5. Veuillez connecter le couvercle interne au corps principal. 6. Tout en tenant le côté inférieur de la caméra à l'œil de votre main, ne saisissez et poussez son couvercle avec l'autre main afin d'aligner les deux lignes, comme indiqué dans la figure. Pour assurer le couvercle du corps, faites correspondre les flèches et appuyez fermement sur le couvercle.

Si le couvercle ou le dome est mal positionné ou mal disposé, une réflexion diffuse peut apparaître dans le secteur de la lentille, ce qui peut entraver la modification de la plaque de crise de vue.

Assurez-vous que la couverture du pomme est correctement connectée à la partie inférieure, comme indiqués sur le schéma. Si le système d'enchéancement n'est pas bien fixé, la couverture du thème peut lomer, ou qui pourrait causer des besuques.

Installation (QNO-6012R/6022R/6032R/6072R/6082R)

Cet appareil est d'acné et conforme aux spécifications de la norme IF66, mais la prise jack connectée au câble extendeur n'en fait pas partie. Il est requis de l'installer ce produit sous l'aval d'un artisan pour éviter que ce câble se scie expérte.

Précautions à prendre avant l'installation

Assurez-vous de bien suivre les instructions suivantes avant d'installer la camera.

• Etels doit être installée sur une zone (plafond ou mur) qui peut supporter cinq fois le poids de la camera, y compris le support d'installation. L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie. Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• Ne utilisez pas le trou du pare-soile à d'autres fins que pour y connecter le pare-soile. Pour la camera à objectif local variable manuel, des fonctions telles que la mise au point et le zoom doivent être réglées avant l'installation. Lors de l'ajustement, assurez-vous d'éviter que des substances étrangères ne soient attachées.

Installation

1. Tenez compte de la direction à surveiller ; attachez le gabarit et percevez des trous en suivant le gabarit.
2. Insérez et serrez 3 vis taraudées dans les 3 trous pour sécuriser la caméra.
3. Connectez les câbles appropriés aux bornes de la caméra.

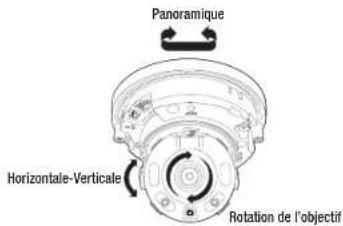

1. Réglez la direction de la caméra à l'aide de la clé en L fournie:

Lorsque vous régalez la position de la caméra à l'aide d'un support, serrez la vis du support, régalez la caméra et ne la mettez pas en service. Tentez de régler en forgerant alors que la vis est serrée, il peut en découler une rageure ou d'autres problèmes.

Comment connecter le câble RJ45 étanche à un câble LAN

1. Insérez-le dans la direction de la flèche.
2. Branchez le connecteur LAN (male) au câble.
3. Branchez la prise modulaire RU45 (femme) au connecteur RU45 (male).

Vouloir générer chaleur des pilons asperses.

1. Assemblée en tournant la mise modulaire RJ45 (lamelle), et le couvercle de protection RJ45 dans le sens des aiguilles d'une montre (Sulteza la fiche).

1. Assemblée en tournant la couverture de protection R45 et la façade à remise dans le sens des aiguilles d'une montre (Sulvez la fiche). Une fois le capot amoure monté, le joint d'étanchéité du câble est fermement fixé au câble pour la renche imperméable à l'eau.

Veillez à bien monter en anneau pour faire tourner le couvercle avant jusqu'à fin du filetage du connecteur R45.

Installation extérieure

Lorsque vous installez en dehors d’un bâtiment, rendez-le étanche à l’aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l’eau ne coule pas depuis le câble connecté à l’extérieur.

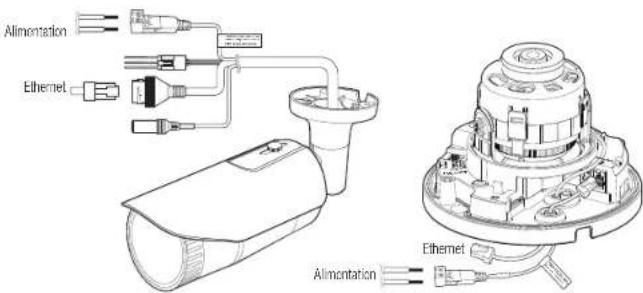

1. Connectez les câbles d'alimentation, E/S, AUDIO et LAN.
2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l'acide de ruban étanche (en caoutchouc butylique), de sorte que plus de la moitié de ruban est chevauchée.

Si la gaine du cable noir n'est pas correctement rendue étanche, elle peut directement provoquer une fuite. Assurez-vous de protéger le cable avec une large couche de ruban. Le ruban d'étanchéité en caoutchouc butyrique est fait de caoutchouc butyrique qui peut être étiré jusqu'à deux fois sa longueur forme.

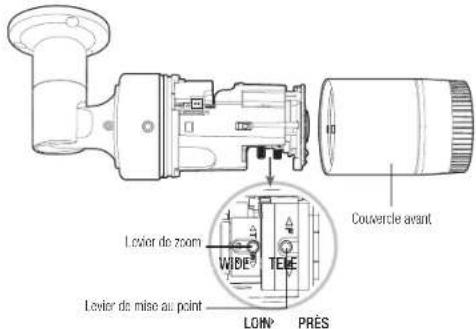

Pour régler le facteur de zoom ou la mise au point (QNO-6072R)

1. Desserrez le couvercle avant, tel qu'illustré.
2. Desserrez légèrement le levier de zoommise au point.
3. Positionnez le levier de zoom/mise au point sur WIDE (PRES) ou TELE (LOIN), selon le cas
4. Ensuite, resserrez le levier de zoom/mise au point pour fixer la position ainsi réglée.
5. Tournez le couvercle avant pour le resserrer.

Pour garantir une étanchéité homogène, resserrez le couvercle avant en le tournant jusqu'en bout de course. En associant le capot avant, veillez associer le corps principal et le couvercle avant ceci sorte que l'indicateur LOCK soit verrouillé.

• Utilise le levier pour régler le facteur de zoom ou la mise au point, plus vous tournez le levier dans le sens des aiguilles d'une montre pour la fixer. Avant de régler le facteur de zoom ou la mise au point de l'objectif, desserrez le couvercle avant et retighten.

Installation et connexion

Installation (QNV-6012R/6022R/6032R)

: Cémetre camo est d'âchéne et en conformité avec les précétions de la norme I66, mais la risque jack concretement à célé exterme ne s'est pas. Il s.' recommendé d'installer ce produit sous l'avoir-il fail d'eviter que le cable ne soit exposé.

Précautions à prendre avant l'installation

Assurez-vous de bien suivre les instructions suivantes avant d'installer la caméra.

• Elle doit être installée sur une zone (plafond ou mur) qui peut supporter cinq fois le poids de la caméra, y compris le support d'installation. L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie. Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.

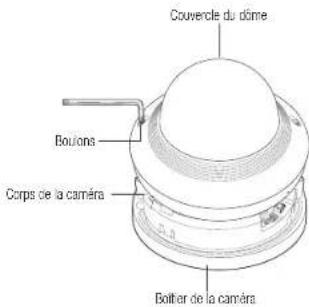

Démontage

1. Avec l'aide de la clé Lourme, tournez les 2 boulons de fixation situés sur le couvercle du dôme dans le sens antihoraire pour retirer le couvercle.

Installation

1. En utilisant la méthode pour comme accessorie, porcaz le trou de la vis d'installation (diametre de 6 mm, epaissee minimale de 55mm) et inserez (fermentation l'ancre en plastique fouinne comme accessorie a l'extremite).
2. Alignez le trou inférieur sur le trou de la bride d'ancrage, puis insérez et fixez la vis autotaraudeuse (MA-5x,50).
3. Connectez et disposez les câbles nécessaires de sorte à éviter de les endommager ou de les coincer lors de l'installation de la caméra.
4. Règle l'orientation de l'opérateur selon la position souhaitée en vous reportant à la section « Réglage de l'orientation de la caméra de surveillance » (page 23)
5. Reformez le couvercle du jour.
6. Fixe solidement le boulon de fixation et utilise une clé en L pour empêcher l'eau de couler.

Raccordement du câble LAN

1. Retirez le couvercle du dome et le boitier.
2. Retirez la douille en bas, comme indiqué sur l'image. 1 = Utilise une Hague de cale appliquée propre pour connecter le cable LAN - Camere de la base : utilise le cable dinastre de 8 - 5 - 6.

1. Retirez la partie extrudée de la douille à 1 fournies.
2. Utilise l'installateur de bouchon pour faire passer le câble à travers la douille.

1. Faites passer le câble LAN à travers le trou créé après avoir retiré la douille à l'étage 2, puis raccordez-le sur le terminal Ethernet.
2. Insérez la douille du câble LAN dans le trou.

Raccordement du câble audio/alarme et du câble d'alimentation

1. Retirez le couvercle du dessus et le boîtier.
2. Retirez la douille en bas, comme indiqué sur l'image.

1. Retirez la petite partie extrudée de la douille du capteur de présence/audio, et faites passer le câble d'alimentation à travers la douille.
2. Faites passer le câble d'alimentation/audio à travers le trou créé après avoir retendu la douille à l'Étape 2. Raccordez respectivement chaque câble au terminal d'alimentation/audio et au bornier d'alimentation de la carte de circuit imprimé.
3. Lors du montage de la camme, suspendez les câbles au crochet fixe pour être certain qu'ils seront abimes ou pincés.
4. Insérez la douille des câbles d'alarme/audio dans le trou.
5. Réglez l'orientation de l'objet selon la position souhaitée en vous reportant à la section - Réglement de l'orientation de la camera de surveillance (page 23)
6. Fixez le couvercle du dome,

Installation (QNV-6072R/6082R)

Cette caméra est étanche et conforme aux spécifications de la norme IP66, mais la prise jack connectée au câble ne l'est pas. Il est recommandé d'installer ce produit sous l'abri d'un toit pour que le câble ne se expose.

Précautions à prendre avant l'installation

Assurez-vous de bien suivre les instructions suivantes avant d'installer la caméra.

• Elle doit être installée sur une zone (plafond ou mur) qui peut supporter cinq fois le poids de la caméra, y compris le support d'installation. L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie. Pour des raisons de sécurité, ne laissiez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• Pour la caméra à objectif focal variable manuel, des fonctions telles que la mise au point et le zoom doivent être réglées avant l'installation.

Lors de l'ajustement, assurez-vous d'éviter que des substances étrangères ne soient attachées.

Démontage

1. À l'aide de la clé, en quelques minutes, desserrez les 3 boulons de fixation situées sur le couvercle du drone dans le sens antihoraire pour retirer le couvercle.

Installation

1. En utilisant le modele fourmi comme accassore, percaz le trou de la vis d'installation (diametre de 6 mm, epasseur minimale de 55mm) et inserez fermentation l'ancre en plastique fournie comme accessore a l'extremité.
2. Alignez le trou inférieur sur le trou de la bride d'enregistre, puis insérez et fixez la vis autotaraudée (M4,5XL;0)
3. Connectez et disposez les câbles nécessaires de sorte à éviter de les endommager ou de les coincer lors de l'installation de la caméra.
4. Reglez l'orientation de l'objectif selon la position souhaitée en vous reportant à la section « Réglement de l'orientation de la caméra de surveillance » (page 23) Pour la caméra à objectif focal variable manuel, des fonctions telles que la mise au point et au zoom doivent être réglées avant l'installation. Les enregistrements, assurez-vous d'avoir que des substances changeantes
5. Refermez le couvercle du demi. Fixez solidement le boulon de fixation et aidez-vous d'une clé en L pour empêcher l'eau de couler.

Raccordement du câble LAN

1. Retirez le couvercle du dome et la boitier.
2. Retirez la douille en bas, comme indiqué sur l'image. 1 = Utilise une Hague de cale appliquée propre pour connecter le cable LAN - Camere de base : utilise le cable dinastre de 8 - 5 - 6.

1. Retirez la partie extrudée de la douille à 1 tour.
2. Utilise l'installateur de bouchon pour faire passer le câble à travers la douille.

Raccordement du câble audio/alarme et du câble d'alimentation

1. Retirez le couvercle du dessus et le boîtier.
2. Retirez la douille en bas, comme indiqué sur l'image.

1. Retirez la petite partie extrudée de la douille du cable d'alarme/audico, et faites passer le cable d'alimentation à travers la douille.

1. Faites passer le câble LAN à travers le trou créé après avoir retiré la douille à l'échéance 2, plus raccordée au terminal Ethernet.
2. Insérez la douille du câble LAN dans le trou.

1. Faites passer le cable d'alarme/audio à travers le trou créé après avoir retiré la douille à l'Erpe 2. Raccordez respectivement chaque cable au terminal d'alarme/audio et au bornier d'alimentation de la carte de circuit imprimé.
2. Dans l'installation de la caméra, suspendez les câbles au crochet fixe pour éviter qu'ils seront abîmés ou pinçons.
3. Insérez la douille des câbles d'alarme/audion dans le trou.
4. Réglez l'orientation de l'objet selon la position souhaitée en vous reportant à la section « Réglage de l'orientation de la caméra de surveillance » (page 23)
5. Fixez le couvercle du dome.

Fixation de l'adaptateur (dégroupe)

Choisissez et achetez parmi les options suivantes (dégroupées) celle qui est adaptée au site d'installation où celui qui nous convient la mise.

1. Retirez le couvercle du dome du boîtier en vous référant au chapitre « Démontage » (page 20)
2. Utilisez la petite vis pour fixer l'étui de la camera à l'adaptateur non fourni.
3. Connectez et disposez les câbles nécessaires de sorte à éviter de les endommager ou de les coincer lors de l'installation de la caméra.
4. Procédez au montage de la caméra dans l'ordre inverse indiqué à la section - Démontage
5. Réglez l'orientation de l'objet selon la position souhaitée en vous reportant à la section « Réglage de l'orientation de la caméra de surveillance » (page 23)
6. Refermez le couvercle du dome. Fixez solidement le bucom de fixation à l'aide d'une clé en L. pour empêcher l'eau de couler.

Installation extérieure

Lorsque vous l'installez en dehors d'un bâtiment, rendez-le étanche à l'aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l'eau ne coule pas depuis le câble connecté à l'extérieur.

1. Connectez les câbles d'alimentation, audio et LAN.
2. Enroulez la gaine du cylce noir (zone A) et la zone de connexion du cylce à l'axe de ruban étanche (en caoutchou bulyque), de sorte que plus de la moitié du ruban est chevauchée.

S - Sti gane du cable n’est pas correctement rendue stanche, epe treamidement proovquer une fuite. Assurez-vous de protegir le cable avec une large daissaur du ban. L rhan dranche en caoutchou bulyque est fait de caoutchou bulyque qui puro tere duu jusau double sa longueur nmeale.

Réglage de l'orientation de la caméra de surveillance (QND-6012R/6022R/6032R/6072R/6082R, QNV-6012R/6022R/6032R/6072R/6082R)

Réglage de la direction de surveillance

Vous ne pouvez régler l'orientation de la caméra que lorsque celle-ci a été fixée au plafond. La rotation de l'unité de la caméra vers la gauche ou la droite est appelée Panoramique, le réglage de l'inclinaison est appelé Horizontale-Verticale et la rotation de l'objet sur son axe est appelée Rotation.

-La plage effective du panoramique couvre un angle total de 350 degrés. -La plage effective de la rotation couvre un angle total de 355 degrés. -La plage effective de l'inclinaison couvre un angle total de 67 degrés.

L'image peut être recouverte par le bouchon de la caméra en fonction de l'angle. - Ne forcez pas sur la mise au point / le zoom de l'objectif après l'ombre du bouchon en dos. Autrement, cela peut fausser la mise au point en raison d'une paire de masse.

Méthodes de réglage

1. Après l'installation de la caméra, reglez l'angle de panoramique selon la direction de surveillance.
2. Réglez l'angle horizontal de manière à ce que l'image ne soit pas inversée.
3. Réglez l'angle d'inclinaison de sorte que la caméra soit face à l'objet à surveiller.

Insertion/retrait d'une CARTE mémoire MICRO SD

Déconnectez le câble d'alimentation de la caméra avant d'y insérer la carte mémoire Micro SD.

Ne pas la carte mémoire Micro SD en cours et co forcée. Autrement, vous risquez d'endommager la carte mémoire Micro SD. En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'ejection d'une carte Micro SD n'est pas recommandée. Le desserrage du couvercle de protection doit être terminé dans un délai de 5 minutes. Sinon, il y a un risque de condensation interne.

Insertion d'une carte mémoire micro SD (QNO-6012R/6022R/6032R/6072R/6082R)

1. Tournez le couvercle avant dans les sens [19].

1. Tirez et séparez le couvercle avant.
2. Insérez une carte Micro SD en suivant la direction de la flèche du schéma.

<0N0-6072R>

<0NO-6082R>

Insertion d'une carte mémoire Micro SD (QND-6012R/6022R/6032R/6072R/6082R, QNV-6012R/6022R/6032R/6072R/6082R)

1. Séparez le couvercle du dôme de la caméra.
2. Insérez une carte Micro SD en suivant la direction de la flèche du schéma.

<0NV-6072R/6082R>

Retrait d'une carte mémoire micro SD

Appuyer doucement vers la bas sur l'extrémité exposée de la carte mémoire comme indiqué dans le diagramme pour extraire la carte mémoire de la fente.

<0NO-6072R>

Si vous exercez une pression excessive sur la carte mémoire Micro SD, celle-ci pourrait sortir du logement de manière incontrôlable.

Avant de retirer la carte mémoire Micro SD, dans. reposez le dispositif sur et appuyez sur le bouton [Applicateur], puis montez la caméra hors tension. Si vous avez besoin d'accéder ou de retirer la carte mémoire Micro SD qui contient les données du produit, des données qu'en priori ou anormales.

Alimentation et réseau

Avant de raccorder la fiche 12 V CC à la prise, assemblez le bonner d'alimentation.

<0NO-6072R/6082R>

Connexion ethernet

Connecte le câble Ethernet au réseau local ou à Internet.

Alimentation

Utilisez le tournevis pour connecter les lignes du câble d'alimentation (+, -) au port correspondant de la caméra.

Si un courant PoE ou 12 V CC sont appliqués simultanément, le produit privilégie l'alimentation 12 V CC.

• Vous pouvez également utiliser un routeur doté d'une alimentation électrique par câble Ethernet pour fournir le courant à la caméra.
• Utilisez une alimentation électrique par câble Ethernet qui est conforme aux protocoles IEEE 802.3af.
• Nous conseillons d'utiliser uniquement une source d'alimentation. L'alimentation électrique par câble Ethernet et 12V CC

Prenez soin de ne pas inverser la polarité en connectant le câble d'alimentation.

Si vous voulez connecter un périphérique externe, vous devez éteindre le périphérique externe avant de poursuivre.

Spécifications du câble réseau

Élement Contenus Remarque
Connectar RJ45
Ethernet 10/10BASE-T 10/100 Mbps
Cable 5e catégorie
Distance max. 100 M Résistance CC		≤ 0,125 m
Support du PE	IEEE 802.31f

Si vous utilisez un cable autre qu’un cable de catégorie 5, il est conseillé de laisser une distance de transmission de 100m.

Connecter à l'entrée Audio

1. Raccorde l'entrée audio de la caméra au microphone ou au port SORTIE LIGNE.

Le modèle OND est uniquement compatible avec le microphone intégré.

1. Vérifie les spécifications pour l'entrée audio.
2. Codec audio
3. Entree Audio : G.711 PCM (Vitesse de transmission : 64kbps / Frequence d'echantillonage : 8k-hz), G.726 ADPCOM (Vitesse de transmission: 16Kbps, 24Kbps, 32Kbps, 40Kbps / Fréquence d'echantillonnage : 8k-hz) Audio duplex complete
4. Entrée audio (QND-6012R/6022R/6032R/6072R/6082R) : Microphone intégré

Entree audio (QNO-6012R/6022R/6032R/6072R/6082R, QNV-6012R/6022R/6032R/6072R/6082R)

: Sélectionnable (microphone / ligne), tension prise en charge : 2,5V CC (4mA), Impédance d'entrée :

2000 Onms

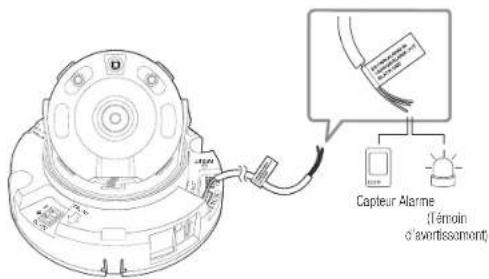

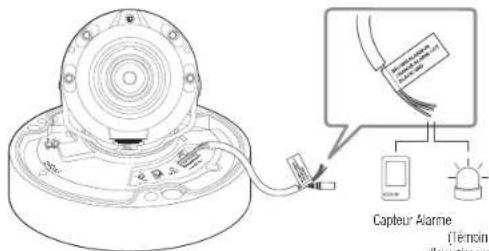

Connexion au boîtier du port e/s

Raccorde le câble d'E/S d'alarme au port correspondant sur la case de port.

Cableur Arme Témoin d'avertissement

Installation et connexion

• ALARMIN: Utilise pour connecter l'entrée ou capteur de la larme ou du capteur externe jour/nuit.
• ALARM-OUT: Utilise pour la connexion du signal de sortie de l'alarme. GND: Port commun pour le signal d'alarme d'entrée/sortie. S1 un appareil (ex. [lumière clignotante et siren)), dont la torsion et l'intensité excèdent les spécifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement. Retenez-vous au - Schéma de câblage de sortie de l'alarme - lors du raccordement de périphériques dont la tension excède les spécifications actuelles.

Pour connecter le capteur externe

Connectez l'un des deux fils de la ligne de signal des capteurs au port [ALARM IN], puis connectez l'autre fil au port [GND].

Schéma de câblage d'entrée de l'alarme

Pour raccorder la sortie de l'alarme

Si un appareil (ex.: lumière clignotante et séné) dont la tension et l'intensité excèdent certains les specifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement.

Référez-vous au schéma de raccordement de l'alarme ci-dessus lorsque vous connectez des appareils dont la tension excède les specifications actuelles.

Schéma de câblage de sortie de l'alarme

Connexion et configuration réseau

Voupe configurer les parametres de reseau en fonction de vos configurations de reseau, CONNECTER LA CAMERA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE Veuillez configurer les paramètres de réseau en fonction de vos configurations de réseau, CONNECTER LA CAMERA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE

Se connecter à laamera à partir d'un PC local sur le LAN

1. Lancer un navigateur Internet sur le PC local
2. Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.

• Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'internet si le routage de port n'est pas correctement configuré ou si un pare-feu est mis. Dans ce cas, ne résolvez pas le problème, contactez votre administrateur de réseau.

Dans Device Manager, vous pouvier utiliser le mot de passage initiaI. +4321 > pour définiR l'adressé IP, la masque de sous reseau, la passerelle, le port HTTP, le port VNP et le type d'IP, après avoir changé l'interface reseau, pour une mesure sécurité, acceder à navigateur Web et modifier le mot de passage. Par default, I'adress P sera attribuado automatique depuis la sourse D'HCP En Ia tance ce serveur OHCP disponible. I'adress P sera define sur 192.168.1.100. Pour modifier I'adress P, utilise Device Manager. Pour plus d'informations sur l'utilisation de Device Manager, reportez-vous a - Utilisation de Device Manager (Page 32)

Connexion de la CAMERA directement a un MODEM dsl/cable BASE sur le protocole DHCP

1. Connectez l'ordinateur utilisateur directement à la caméra réseau.
2. Lancez Dans Device Manager et modifiez l'adresse IP de la caméra pour pouvoir utiliser le navigateur Web de votre bureau pour vous connecter à Internet.
3. Utilisez le navigateur Internet pour connecter le Web viewer.
4. Allez à la page [Configuration].
5. Alliez sur [Réseau] [DDNS], puis configurez les règles DDNS.
6. Allez à [Basic] - [IP & Port], et définissez le type d'IP pour [DHCP].
7. Connectez la camera, qui a été retirée de votre ordinateur, directement au modem.
8. Redémarrez la caméra.

Pour plus d'informations sur la configuration de DDNS, reportez-vous à l'aide en ligne de Web Viewer. Pour plus d'informations sur la définition du format IP, reportez-vous à l'aide en ligne de Web Viewer.

Utilisation de DEVICE manager

Le programme Device Manager peut être chargé depuis le menu - du site Web d'Harvard Vision (https://www.harvard.vision.com). Plus d'instructions relatives à Device Manager sont disponibles dans le menu «Aide» de la page principale.

Recherche automatique de la caméra

Si une caméra est connectée au même réseau que l'ordinateur sur lequel Device Manager est installé, vous pouvez trouver une caméra réseau avec l'aide de la fonction de recherche.

1. Cliquez sur la page principale de Device Manager
2. Cochez la caméra dans la liste.

Vérifiez l'adresse MAC sur l'autocollant fixe sur la caméra.

Configuration de l'adresse IP

Si sous système sauvegarde modifier les paramètres réseau du caméra, le signe doit les afficher sous. Pour vous connecter, cliquez sur : sur la page principale.

Configuration de l'ip statique

Entrez et configurez manuellement l'adresse IP et les informations sur le port.

1. Dans la liste, cliquez sur la caméra dont vous pouvez modifier la configuration IP.
2. Cliquez sur sur la page principale de Device Manager.
3. Sélectionnez.

Les informations IP de la caméra seront affichées en fonction du réglage précédent 4. Remplissez les catégories relatives à IP & Port.

Si vous n'utilisez pas de routeur large bande

Demandez au gestionnaire du réseau de définir les valeurs pour «Adresse IP», «Masque de sous-réseau», «Passerelle»,

• HTTP Port: Permet d'accéder à la caméra à l'aide du navigateur Internet, réglé par défaut sur 80. VNP Port: Permet de contrôler le transfert du signal vidéo, réglé par défaut sur 4520.
• RTSP Port: Un port qui contrôle la diffusion en continu en temps réel. La valeur initiale est 554.

Si vous utilisez un routeur large bande

IP Address: Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex192.168.1.2-254,192.168.0.2-254 192.168. XXX.2-254

• Subnet Mask: La valeur du Routeur large bande est identique à celle de l'option de la caméra.
• Gateway: La valeur du Routeur large bande est identique à celle de l'option de la caméra.

Les réglages peuvent varier selon le mode du routeur large bande connecté.

Pour obtenir de plus amples informations sur ce sujet, reportez-vous au guide d'utilisation du routeur applicable. Pour plus d'informations sur la redirection de port du routeur large bande, reportez-vous à Configuration de la Redirection de la Porte de Ports (Mappage de Ports) (Page 34)

Si le routeur large bande dispose de plusieurs caméras connectées

Configurez séparément les réglages IP et les réglages de port.

ex.

Catégorie Caméra 1 Caméra 2
Réglages IP	IP Address	192.168.1.100	192.168.1.101
	Subnet Mask	255.255.255.0	255.255.255.0
	Gateway	192.168.1.1	192.168.1.1
Réglages de port	HTTP Port	8080	6081
	VNP Port	4520	4521
	RTSP Port	554	555

Si l'option est réglée sur une valeur différente de 80, vous devez indiquer la quantité du nombre du réglage dans la barre d'adresse du navigateur Internet pour pouvoir accéder à la caméra.

http://paddress:HTPPort

http://192.168.1.100:8080

1. Cliquez sur le bouton [Appliquer].
2. Si un message de réussite s'affiche, cliquez sur [OK].

Configuration de l'ip dynamique

Le DHCP vous envoie l'adresse IP.

• Exemple d'environnement IP Dynamique
• Route large bande, disposant de caméras connectées, affectée à une adresse IP par le serveur DHCP
• En cas de connexion directe de la caméra au modem via les protocoles DHCP

Adresses IP affectées par le serveur DHCP intégrée via le réseau LAN

1. Dans la liste, cliquez sur la caméra dont vous pouvez modifier la configuration IP.
2. Cliquez sur IP assignée> sur la page principale de Device Manager.
3. Sélectionnez <Obtenir une adresse IP automatique (DHCP).
4. Cliquez sur le bouton [Appliquer].
5. Si un message de réussite s'affiche, cliquez sur [OK].

Enregistrement MANUEL de la CAMERA

Si la camera ne peut pas être trouvée à l'aide de la fonction de recherche, elle peut être enregistrée à distance en entrant manuellement les informations IF, si la camera est connectée à un réseau.

1. Cliquez sur «Ajouter des périphériques» «Ajouter un équipement manuellement» sur la page principale de Device Manager.
2. Entrez la plage d'adresses IP que vous recherchez
3. Sélectionnez le de la caméra que vous enregistrez et entrez le port HTTP, le port VNP, l'identifiant et le moment de passage.
4. Cliquez sur le bouton [Raccorder].
5. Vérifie la camera est enregistrée.
6. Vérifie l'adresse MAC sur l'autocollant fixé sur la caméra.

Configuration automatique de l'ip

1. Dans la liste, cliquez sur la caméra dont vous pouvez configurer automatique l'IP.
2. Clique sur < + > sur la page principale de Device Manager. Le menu Configuration de l'équipement s'affiche.
3. Dans le menu, cliquez sur
4. Cliquez sur le bouton [Fermer].

Configuration de la redirection de la PLAGE de PORTS (mapping de PORTS)

Si vous avez installé un Routeur large bande muni d'une caméra connectée, vous devez régler la redirection de la plage de ports sur le routeur large bande de sorte qu'un ordinateur distant puisse accéder à la caméra qui y est installée.

Redirection manuelle de la plage de ports

1. Depuis le menu Setup du Routeur large bande, sélectionnez Pour le réglage de la redirection de la plage de port sur un Routeur large bande tiers, reportez-vous au manuel d'utilisation du Routeur large bande concerné.
2. Sélectionnez et pour chaque des caméras connectées au Routeur large bande. Le nombre de port s'adjugér sur le routeur IP doit être régisé en fonction du nombre de portes indiqué dans : - - sur le visualiseur Web de la caméra.
3. Une fois terminé, cliquez sur [Save Settings], vos réglages seront ainsi sauvegardés.

La configuration du transfert de port est un exemple de configuration du router IP CISCO. Les réglages peuvent varier selon le contrôle du Routeur large bande connecté.

Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable.

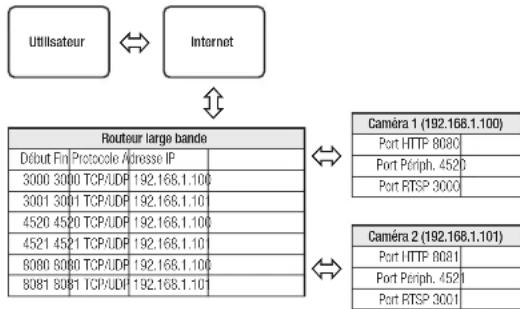

Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau

Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration. - Un utilisateur peut modifier chaque port à l'aide de l'écran de réglage de la camera.

Lorsque la Camera 1 et la Camera 2 sont connectées à un routeur :

La rédaction de port peut être réalisée sans paramétrage supplémentaire du routeur si celui-ci supporte la fonction UPNP. Après avoir connecté la camera réussie, cochez la case à cocher dans le menu Connection rapide > Paramètres > Réseau > DDNS

1. Lancez Device Manager. Le système recherche des caméras connectées et en affiche la liste.
2. Double-cliquez sur une camera pour y accéder. Le navigateur Internet démarre et se connecte à la camera.

Vous pouvez aussi accéder à la camera en entrant l'adresse IP de la camera trouvée dans la barre d'adresses du navigateur internet.

Connexion à la caméra depuis un ordinateur distant VIA internet

Sur un ordreur daint en dehors du reseau du roulement haut deblit, le cluster n'est pas autorise, les utilisateurs ne peuvent aoceder aux camerais situetes sur le reseau d'un roulement haut deblit a laide de l'URL DCONS de la camera.

1. Avant de pouvoir accéder à une caméra depuis le réseau du Routeur large bande, vous devez régler la redirection des plages de port du Routeur large bande.
2. Depuis Fordinaturer distant, lancez le navigateur Internet et tapez l'adresse URL DONS de la caméra ou l'adresse IP du Routeur large bande dans la case d'adresse. ex.) http://cdns.nanwha-security.com/ID

Pour utiliser le DONS, inscrivez-vous sur la page d'accueil DDES (http://dmdn.harmattan-security.com) et enregistrez le produit sur [Mon DDES] / [Enregister le produit].

Normalement, vous devez procéder comme suit

1. Lancez le navigateur Internet.
2. Tapez l'adresse IP de la caméra dans la barre adresse.

Adresse IP (IPv4): 192.168.1.100 →

http://192.168.1.100

-la boîte de dialogue de connexion devrait apparaître.

*Adresse IP (IPv6) : 2001:230:aboc::flll:0000:0000::fll:1111

http://[2001:230:abcd:ffff:0000:0000:ffff:1111] - la citation de

dialogue de connexion devrait apparaître.

Si le numéro de port HTTP est différent de 80

1. Lancez le navigateur Internet.
2. Tapez l'adresse IP et le numéro de port HTTP de la caméra dans la barre d'adresse. Ex.) Adresse IP: 192.168.1.100; HTTP Numéro de port (8080) http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître.

Utilisation de l'adresse URL

1. Lancez le navigateur Internet.
2. Tapez l'adresse URL DDNS de la caméra dans la barre d'adresse. ex]: Adresse URL: http://ddns.harwna-security.com/ID
3. La boîte de dialogue de connexion devrait apparaître.

La connexion réseau est désactivée dans un environnement uniquement LAN.

Se connecter via upnp

1. Exécutez le système client avec d'exploitation afin de supporter le protocole UPnP.
2. Cliquez sur le nom de la caméra aux fins de recherche.

Dans le système d'exploitation Windows, cliquez sur le nom de la camera recherche dans le menu réseau. -La fenêtre de connexion s'affiche.

Se connecter via bonjour

1. Exécute le système client ou d'exploitation afin de supporter le protocole Bonjour.
2. Cliquez sur le nom de la caméra pour rechercher.

Sur le système d'exploitation Mac, cliquer sur le nom de la camera lance la recherche depuis l'onglet

Bonjour de Satan.

-La fenêtre de connexion s'affiche.

Vérification de l'adresse DDNS

Si laamera est connecte directement a un modem cable ou a un modem DSL basé sur DHCP, l'adressé IP change chaque fois qu'elle tente de se connecter au FAI (la société à laquelle vous ont été abonné). Le cas échéant, vous ne serez pas informé du changement d'adressé IP par le serveur DDNS. Une fois que vous enregistrez unPERIPHérique dynamique base sur IP sur le serveur < < DDNS>, vous pouvez facilement vérifier I'ADDRESSIP modifiée lorsqu'elles you essayez d'acceder auPERIPHérique. http://ddns. hanwha-security. com et enregistrez tout d'abordVote periphérique puis reglez de Web Viewer sur. Renaçignez également le champ avec la réserve utilisée pour l'enregistrement DDNS.

Réglage du MOT de PASSE

Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion. Lorsque la tonalité « Confirm new password » apparait, saisissez le nouveau mot de passe.

Pour un nouveau mot de passe de 8 à 9 chiffres, vous devrez utiliser au moins trois des éléments suivants : lettres majuscules / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devrez utiliser au moins deux des types mentionnés. -Les caractères spéciaux qui sont autorisés: -9248%^0-+0=0

Pour plus de sécurité, il n'est pas recommandé de répéter les mêmes caractères ou entres clavier consécutifs pour vos mots de passe.

Si vous ne posez pas de mot de passe, vous pouvez appuyer sur la bouton [RESET] pour initialiser le produit Villez ne pas dépasser le mot de passe en utilisant un bioc-mot ou bien mémoire.

Lorsque vous accédez à la caméra, la fenêtre de connexion apparait. Saisissez identifiant utilisateur et le mot de passe pour accéder à la caméra.

1. Entrez admin dans la zone de saise de texte. L'identifiant dans l'administration × administr × est fixe et ne peut être modifié.
2. Saisissez le mot de passe dans le champ de saisie.
3. Cliquez sur [OK]. Si vous êtes connecté avec succès, vous verrez l'écran Live Viewer s'afficher.

1 = Lorsque vous accédez à la voie immuable web de la caméra, accordez une attention particulière à la sécurité en vérifiant si les données de l'image sont cryptées.

Si vous sélectionnez l'option « Remember my credentials » après avoir accepté toutes les conditions, vous serez automatiquement connecté sans autre invitation à confronter vos informations de connexion à votre prochaine connexion. Pour une qualité vidéo optimale, passez en affichage 100 %. La réduction du format de l'image peut couper l'image sur les côtés.

Installation de la visionneuse WEB de la CAMERA

1. Clique sur l'icône [Configuration (
2. La fenêtre de configuration apparait.
3. Vous pouvez configurer les paramètres pour les informations de base de la caméra, la vidéo, l'audio, le réseau, l'événement, l'analyse et le système sur le réseau.
4. Cliquez sur pour voir les descriptions détaillées de chaque fonction.

RÉSOLUTION DE PROBLEMES

PROBLÉME SOLUTION
Lorsqu'un utilisateur de Windows 10 accédé à la visionneuse Web via Chrome ou Firefox, le volume sonore du microphone change périodiquement.	• Ce qui se produit quand le pilote de microphone a été rédigé sur le pilote Realtek. Installez le péchéance que audio haut de définition (pilote par défaut Windows) ou le pilote lors comme pilote de microphone.
Aucune video n'est affichée lors de l'accès libre au visualisseur Web de plug-in sur Safari via HTTPS.	• Dans la fondre d'autorisation contestuelle affichée lors de l'accès initiaI à https, cliquez sur "Afficher certificat d'authentication" et selectionnez l'options "toupons faïres可靠性 lors de la connexion à l'ADDRESS P du visualisseur Web désign". • Si le visualiser Web ne peut toujours pas dire une video après avoir selectionné "Solvent" dans la failtre de message ci-dessus, appuyez sur la touche de commande - Q pour quitter le navigateur Safari plus recommendés et suivez les procedures indiquées ci-dessus.
Jo n'al pas accès à laamera à partir d'un navigateur Internet.	• Verifier pour s'assurer que les paramétres de réseau de laamera sont appropriés. • Verifier pour assessor que tous les câtres de rissoûts ont été correctement connectés. • Si elle est connectée en utilisant DHCP, vérifier que laamera peut acquiérir des adresses IP dynamiques sans aucup problème. • Si laamera est connectée à un Rouleur large bande, vérifier que le renoi de port est configurié correctement.
Le visionneur s'est déconnecté pendant le suivi.	• Les visionneurs connectés se déconnecté à lout changement approupte à laamera ou aux configurations de réseau. • Verifier toutes les connexions de réseau.
Aucune video ne s'affiché lorsque l'utilisateur vient d'acceder au visualisseur Web ou qu'il se connecté directement avec le client.	• Le nombre maximum de profils disponibles est de 3. La connexion peut être pertuse si vous utilisez 4 ou plusieurs profils. Exampie - Si vous accédé aux profils MJPEG, H264 et H265 puis essayer un profit différent, la connection sera pertue.
Laamera connecté au réseau n'est pas détectée dans le programme Device Manager.	• Déselectiver les paramétres de paro-fou sur cette PC et chercher de nouveau laamera.
Chovauchomont d'images.	• Verifier si une ou plusieurs cameras sont configurée à une adresse multifluidon unique au lieu d'adresses différentes. Si une adresse unique est utilisée pour des cameras multiples, les images peuvent se chaetaucher.
Aucune image n'apparait.	• Si la méthode de transmission est configuré sur multifluidon, vérifier s'il y a un route qui prend on charge la multifluidon dans la LAN sur lequel laamera est connecté.
La voix n'est pas enregistrée même si les paramétres d'entrée audio sont configurés.	• Vous devozacter la case à cocher <Entrée audio> dans <Basic>--<Profil video>.

PROBLÉME SOLUTION
<Detaction mvt> de l'Analyse> est rédigé sur <Activé>, mais je ne recois pas de notification par e-mail même quand un événement d'analyse s'est produit.	Vériliez les réglages selon la série suivante: A. Vériliez les réglages <Date et heures>. B. L'option <Detaction mvt> doit être régloper sur <Activé>. C. Vériliez si l'option <E-mail> au menu <Config. w/in.> est cochée avant utilisation.
Impossible d'effectuer un ent新格局ment sur la carte mémoire Micro SD.	Vériliez que la carte mémoire n'est pas dééchueuse.
La carte mémoire Micro SD est inscrée mais laamera ne fonctionne pas correctement.	Vériliez si la carte mémoire est inscrée dans le bon sens. La fonctionnement des cartes mémoire formales sur d'autres appevils n'est pas garanti sur cetteamera. Formarata la carte mémoire à nouveau sous le menu <Configuration> → <Evénancement> → <Stockage>
Impossible d'enregistre sur le système NAS.	Assurez-vous que l'information enregistrée dans le système NAS soit correcte.
Un rapport mentionné que le réglage du système NAS a échoué.	L'adresse IP du NAS est valide. IDmot ce passée du NAS est valide. Assurez que vous de pouvoir accédier au cossier désigné comme bossier principal en utilisant le ID du NAS. Les italics SMIROIFS du NAS ne sont pas cochés. L'adresse IP du NAS et celle de la camera ont le même format. Ex: La valeur initiale du masque de sous-rais reseau du NAS et de la camera est 255,255,255. Si l'adresse IP est 192,168,20,32, alors l'adresse IP du NAS devait être qu'elle part dans 192,168,20,1-192,168,20,255. Assurez-vous d'avoir tené d'y accédier sous un autre nom d'utiliser sans formaler le principal dosser utilisé ou saugarde.

1.5.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

17.

1.8.1Kae6e"0080345ccumc

Cet équipement a été conçu et fabriqué en conformité avec les dispositions relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont déclarées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial.

Cet équipement génère, utilise et peut produire une énergie à radio fréquence. Si l'équipement n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences nuisibles aux communications radiophoniques.

Le fonctionnement de cet équipement au sein d'une zone résidentielle peut causer des interférences dangereuses, dans ce cas l'utilisation est notamment de corriger l'INTERFERENCE à ses propres frais.

Hanwha Vision se soucie de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre en œuvre pour offrir à ses clients des produits plus respectueux de l'environnement. La marque Eco représente l'engagement de Hanwha Vision à créer des produits respectueux de l'environnement et inclique que le produit est conforme à la Directive RoHS de l'Union européenne.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif. Le symbole sur la produit, ses accessoires ou sa documentation indique que ni le produit, ni des accessoires équipoques usages (chargeur, casque audio, câble USB, etc.) ne peuvent être déchés avec les autres déchets ménagers. La mise au rebut inappropriée des déchets présentant des risques environnementaux et de santé publique, veillez à reverser produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès d'autres autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être joints avec les autres déchets professionnels et commerciaux.

Élimination des batteries de ce produit

(Applicable aux pays de l'Union Européenne et aux autres pays européens dans lesquels des systèmes de collecte sélectifs sont mis en place.)

Le symbole sur la batterie, le manuel ou l'entallage indique que les batteries de ce produit ne doivent pas être diminuées en fin de vie avec les autres déchets ménagers. L'indication en blocs noirs signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent potentiellement porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuit des batteries.

Hanwha

Vision
