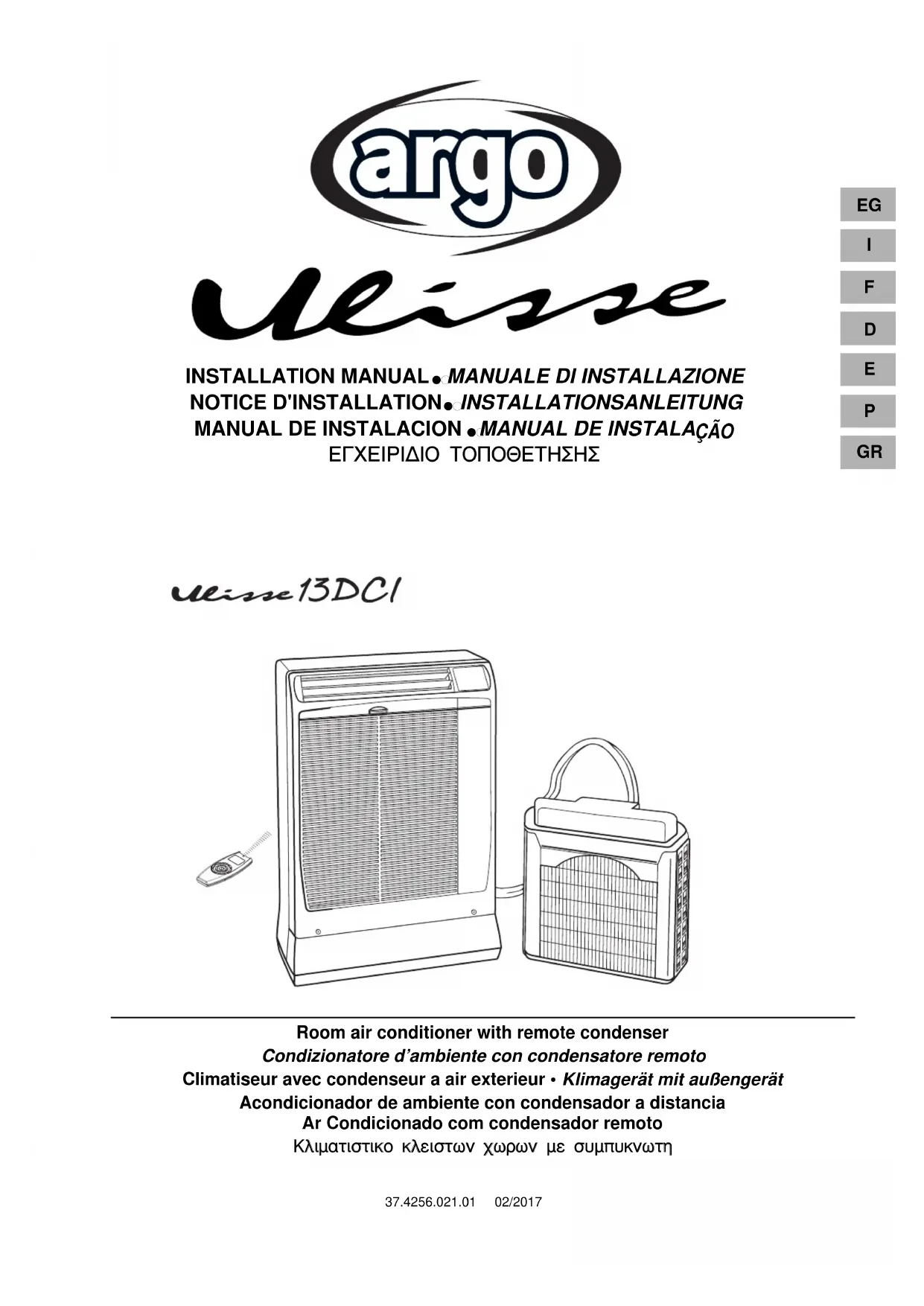

Ulisse 13 DCI - Climatisation ARGO - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Ulisse 13 DCI ARGO au format PDF.
| Type | Climatiseur split portable |
| Technologie compresseur | Inverter DC (DCI) |
| Puissance frigorifique max | 4,0 kW |
| Capacite frigorifique | environ 13 000 BTU/h |
| Classe energetique | A |
| Surface recommandee | jusqu'a 40 m² |
| Refrigerant | R32 (GWP 675) |
| Alimentation electrique | 220-240 V~ / 1 ph / 50 Hz |
| Debit d'air max | 400 m³/h |
| Vitesses ventilateur | 6 + Auto |
| Niveau sonore unite interieure | 34-37 dB(A) |
| Niveau sonore unite exterieure | 42 dB(A) |
| Puissance sonore UI / UE | 55 / 62 dB(A) |
| Deshumidification | 1,9 l/h |
| Dimensions unite interieure (H x L x P) | 790 x 580 x 245 mm |
| Dimensions unite exterieure (H x L x P) | 490 x 525 x 250 mm |
| Poids unite interieure | 40 kg |
| Poids unite exterieure | 15 kg |
| Longueur liaison frigorifique | 2 m standard (extensible a 4 m) |
| Filtration | Filtre a air lavable |
FOIRE AUX QUESTIONS - Ulisse 13 DCI ARGO
- Le filtre a air est propre et non obstrue.
- Les grilles d'entree et de sortie d'air ne sont pas bloquees.
- Les vannes de la liaison frigorifique sont completement ouvertes.
- L'unite exterieure est installee dans un endroit bien ventile.
Questions des utilisateurs sur Ulisse 13 DCI ARGO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatisation au format PDF gratuitement ! Retrouvez votre notice Ulisse 13 DCI - ARGO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Ulisse 13 DCI de la marque ARGO.
MODE D'EMPLOI Ulisse 13 DCI ARGO
- Contrôler que la tension et la fréquence du réseau d'alimentation correspondent à celles marquées sur la plaque signalétique.
- Nous conseillons l'installation d'un interrupteur bipolaire, avec un fusible de protection de 10 ampères à retardement, en amont de la fiche d'alimentation.
- Vérifier que l'alimentation de l'unité intérieure soit réalisable. (LONGUEUR DU CABLE ELECTRIQUE DONT L'UNITE EST EQUIPEE: 3 m).
- Assurez-vous que l'installation électrique est en mesure de débiter un courant nécessaire au climatiseur, en plus du courant normalement utilisé pour d'autres usages (appareils électroménagers, éclairage). Voir la puissance absorbée sur la plaquette signalétique du climatiseur.
- La prise de courant doit comprendre une mise à la terre.
CHOIX DU LIEU D'INSTALLATION
UNITE INTERIEURE
EVITER:
- De placer l'unité intérieure dans un local extrêmement humide, où elle pourrait être mouillée par des jets d'eau (par exemple dans la buanderie). • De placer l'unité dans des lieux très humides, ou exposés à des vapeurs d'huile ou de gaz. • D'exposer l'unité au rayons du soleil ou à la proximité de sources de chaleur. • D'installer l'unité derrière les meubles ou les rideaux qui peuvent empêcher la circulation de l'air.
CONTROLLER:
- Choisir la position la plus convenable pour assurer une parfaite ventilation de la pièce. • Prendre en considération une position ou l'entretien conseillé est possible.
UNITE EXTERIEURE
EVITER:
- D'exposer l'unité aux rayons du soleil ou les lieux où il y a émission d'air chaud.
A PREFERER:
• Les lieux ombragés et ventilés.
| LES KITS-RALLONGES SONT FOURNIS PRECHARGÉS | |
| Avant l’installation vérifier qu’ils sont indiqués pour l’unité. | |
| PETITE TUBE GROSS TUBE DIAM. EXTER. | DIAM. EXTER. |
| 6,35 mm | 7,93 mm |
ALIMENTATION ELECTRIQUE 220 / 240V \~ 50 Hz
MATERIEL A L'APPUI
| DESSIN PIÉCES N° | |
| COMMANDE A 1 DISTANCE | |
| CHEVILLE S X 5 2 | |
| VIS 4,2x32 2 | |
| RONDELLE 2 | |
| BOUCHON 2 + 2 PLASTIQUE (MALE) | |
| CHEVILLE S X 10 | |
| VIS 7x 65 2/3 | |
| RONDELLE 2/3 | |
| ACCESSOIRE SUPPORT 1 UNITE EXT. OU CONTENEUR |
ACCESSOIRE RALLONGE DE LAISON - LONGUEUR 2 OU 4 m.
ACCESSOIRE FOURNI SUR DEMANDE
| DESSIN PIÉCE | N° | |
![]() | RALLONGE DE CONNECTION UNITE | 1 |
![]() | BOITE PLASTIQUE POUR 1 CONNECTIONS | |
![]() | CHEVILLE 3 | |
![]() | VIS ø 3,5 x 45 3 | |
![]() | COLLIER 2 |
OUTILS NECESSAIRES A L'INSTALLATION (NON FOURNIS)
- Tournevis cruciforme moyen • Mètre • Niveau • Perceuse électrique à percussion • Scie cloche ø 50 • Clé de 19 mm • Clé de 21 mm • Clé de 24 mm • Marteau • Foret ø 10 pour parois.
MATERIEL NECESSAIRE A L'INSTALLATION (NON FOURNIS)
• Huile synthétique HAB-Alkylbenzène de type ESSO ZERICE S, 30 g. environ.
- Tuyau PVC pour isolation du trou dans la paroi; ø extérieur 50 mm; longueur égale à l'épaisseur de la paroi.
GENERELLE HINWEISE
F L'unité extérieure peut être fixée sur le rebord d'une fenêtre.
F Pendue dessous le rebord de la fenêtre en utilisant l'accessoire support fournis. Insérer l'unité extérieure dans le panier en contrôlant qu'elle soit de niveau.
F Choisir la position la plus indiquée pour installer l'unité extérieure. Marquer le trou à percer dans la paroi.
F Percer un trou de ø 50 mm Insérer un tube en PVC.
F Oter le couvercle de l'unité extérieure.
F Oter le tube d'évacuation des condensâtes et débrancher le connecteur électrique.
F Insérer le tuyau flexible dans le trou pratiqué dans la paroi. Placer l'unité intérieure de niveau contre la parois. Si nécessaire, régler les 4 pieds antivibrations pour placer l'unité.
NOTE: Les 4 pieds antivibrations sont en caoutchout et pourraient tacher le sol; dans ce cas, l'application de propre matériel sous le pied est recommandée.
Pour l'assemblage de l'unité extérieure suivre l'ordre décrit: connecter les tuyaux du raccord frigorifique, puis le connecteur électrique.
F L'unité extérieure peut être placée sur un balcon ou accrochée au mur en utilisant le support fourni.
F Percer les trous et fixer l'accessoire support de l'unité extérieure au moyen des chevilles fournis.
F Oter les bouchons plastique des connections. Serrer à la main les raccords rapides. Serrer ensuite avec les clés sans exercer une force excessive. (150 ÷ 165 kgcm).
F Mettre en place le tuyau d'évacuation les condensâtes et brancher le câble électrique.
F Fixer le couvercle de l'unité extérieure et boucher le trou de passage dans la paroi.
F Insérer le tuyau de vidange du condensât et brancher le câble électrique.
F Fixer le couvercle de l'unité extérieure.
F Oter les bouchons plastique de l'autre extrémité. Connecter les tuyaux flexibles en serrant d'abord à la main et ensuite avec les clés.
F Couper l'excédent du tuyau des condensâtes en PVC souple et l'insérer dans le tuyau raide.
Pour garantir un bon fonctionnement du climatiseur, ne pas installer la télécommande aux endroits suivants:
- En plein soleil.
- Derrière un rideau ou tout autre endroit où elle sera cachée.
• A plus de 8 mètres du climatiseur. - Près de la sortie d'air du climatiseur.
- Aux endroits excessivement froids ou chauds.
- Aux endroits soumis à des interférences électriques ou magnétiques.
- Là où un obstacle s'interpose entre la télécommande et le climatiseur.
MONTAGE MURAL
- Placer la télécommande dans la position désirée.
- Vérifier que la commande à distance peut être utilisée dans cette position.
- Fixer le support dans le mur avec deux vis et accrocher la télécommande.
D
POSITION DER FERNBEDIENUNG
Ce produit est marqué CE puisque il est conforme aux Directives:
-Basse Tension n° 2006/95/CE. (Standard: EN60335-2-40:2003 (incl. Corr.:2006) + A11:2004 + A12:2005 + A13:2012 + A1:2006 + A2:2009 with EN 60335-1:2002 + A11:2004 + A1:2004 + A12:2006 + A2:2006 + A13:2008 + A14:2010 + A15:2011).
-Compatibilité Electromagnétique n° 2004/108/CE, 92/31 CEE et 93/68 CEE. (Standard: EN55014-1 (2006) + A1(2009) + A2(2011), EN 55014-2 (1997) + A1(2001) + A2 (2008), EN 61000-3-2 (2006) + A1(2009) + A2(2009), EN 61000-3-3 (2008)
-RoHS2 n° 2011/65/UE.
-RoHS2 n° 2011/65/UE.
-RoHS2 n° 2011/65/UE.
Au terme de son utilisation cet équipement ne doit pas être éliminé avec les ordures ménagères.
Le produit doit être remis à l'un des centres de collecte sélective locaux ou auprès des revendeurs assurant ce service.
Eliminer séparément un équipement électrique et électronique permet d'éviter des potentielles retombées négatives pour l'environnement et la santé humaine dérivant d'une élimination incorrect et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources.
Pour rappeler l'obligation d'éliminer séparément ces équipements, le produit porte le symbole d'un caisson à ordures barré.

INFORMATIONS SUR L'ELIMINATION CORRECTE DE LA BATTERIE SELON LA DIRECTIVE EUROPEENNE 2006/66/CE
Veuillez remplacer la batterie quand sa charge électrique est vide. Ne pas éliminez cette batterie avec les déchets ménagers. On doit livrer la batterie aux centres spéciaux pour la récolte des déchets de la communauté locale ou à un marchand qui peut rendre ce service. L'élimination séparée d'une batterie empêche tous les effets négatifs sur l'ambiance et la santé et permet de recycler les composantes pour obtenir une épargne considérable d'énergie et de ressources. Pour souligner l'obligation d'éliminer la batterie séparément, on a marqué la batterie avec le symbole d'un caisson à ordures barré.

L'appareil contient: R410A, un gaz fluoré à effet de serre, avec un potentiel de réchauffement global (PRG) de 2087.50. Ne pas rejeter de R410A dans l'atmosphère.
