FE 1405 NG - Four ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Four électrique
Capacité	60 litres
Dimensions (L x H x P)	60 x 60 x 55 cm
Puissance	2500 W
Modes de cuisson	Chaleur tournante, grill, cuisson traditionnelle
Énergie	Classe énergétique A
Fonctionnalités supplémentaires	Minuterie, thermostat réglable
Matériau de la porte	Verre double vitrage
Système de nettoyage	Nettoyage par catalyse
Sécurité	Système de verrouillage de la porte, refroidissement de la façade
Accessoires inclus	Grille, plat à rôtir
Poids	35 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - FE 1405 NG ARTHUR MARTIN ELECTROLUX

Le four ne s'allume pas, que faire ?

Vérifiez que le four est bien branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi la lumière du four ne s'allume-t-elle pas ?

Il se peut que l'ampoule du four soit grillée. Remplacez l'ampoule pour résoudre le problème.

Comment régler la température du four ?

Utilisez le bouton de réglage de la température pour sélectionner la température souhaitée en degrés Celsius.

Le four ne chauffe pas correctement, que faire ?

Vérifiez que la fonction de chauffage est bien activée. Si le problème persiste, il pourrait y avoir un problème avec l'élément chauffant.

Comment nettoyer le four ?

Utilisez un nettoyant pour four et un chiffon doux. Évitez les produits abrasifs qui pourraient rayer la surface.

Le four émet des bruits étranges, est-ce normal ?

Des bruits peuvent se produire lors du fonctionnement normal, mais si le bruit est excessif, il peut y avoir un problème avec les composants internes.

Comment utiliser la fonction de minuterie ?

Réglez la minuterie en tournant le bouton correspondant jusqu'à la durée souhaitée. Le four émettra un signal sonore à la fin du temps imparti.

Le four affiche un code d'erreur, que faire ?

Référez-vous au manuel d'utilisation pour le code d'erreur spécifique. Vous pouvez également essayer de réinitialiser le four en le débranchant pendant quelques minutes.

Comment savoir si le four est préchauffé ?

La plupart des fours affichent un indicateur lumineux lorsque la température souhaitée est atteinte. Vérifiez également le manuel pour d'autres indications.

Le four ne se ferme pas correctement, que faire ?

Vérifiez si des résidus ou des obstructions empêchent la porte de se fermer. Si le problème persiste, il peut être nécessaire de vérifier les charnières.

MODE D'EMPLOI FE 1405 NG ARTHUR MARTIN ELECTROLUX

Four électrique encastrable FE1405

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel, ...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par adultes. Il est destiné à un usage domestique, utilisez pas à des fins commerciales ou indus- es ou pour d'autres buts que ceux pour lesquels té conçu. Vous éviterez ainsi des risques maté- t corporel.

Débranchez la prise de votre appareil (si elle) ou coupez le disjoncteur avant toute opéra-de nettoyage manuel. N'utilisez que des pro-du commerce non corrosifs et/ou non-nmables. Utilisez un chiffon ou une éponge hu-ié. Un nettoyage à l'eau ou à la vapeur risque de boquer des infiltration nuisibles au bon fonction-ent du produit et des dommages corporels.

Si votre appareil et équipé d'un éclairage, il est atoire de débrancher la prise de votre appareil (e existe) ou coupez le disjoncteur avant de pror au changement de l'éclairage (ampoule, néon, pour éviter tout choc électrique ou électrocu-

Afin d'empêcher des risques d'explosion et endie, ne placez pas de produits inflammables éléments imbibés de produits inflammables à rieur ou à proximité de l'appareil.

Lors de la mise au rebut de votre appareil, et écarter tout risque corporel, mettez hors d'usace qui pourrait présenter un danger, par exemple : chez le câble d'alimentation électrique au ras de careil, cassez le dispositif de verrouillage, s'ils gent. Informez-vous auprès des services de votre commune des entroits autorisés pour la mise au re-le l'appareil.

Pendant et après le fonctionnement de l'appareil :

–Les côtés et la façade de l'appareil sont chauds,
-les récipients et leur contenu peuvent basculer,
—lorsque la porte du four est ouverte, les parois internes des porte et d'enceinte sont chaudes.

Veuillez tenir compte de ces informations et éloigner les enfants pendant et après l'utilisation de votre appareil pour éviter tout risque matérial et corporel.

Avertissement spécifique pour les fours à nettoyage pyrolytique

L'opération de nettoyage pyrolyse doit être effectuée en votre présence. Veillez au bon entretien de l'appareil et à son bon fonctionnement.

Ne coupez pas l'alimentation du four et ne tentez pas d'ouvrir la porte.

Le non respect de ces avertissements peut provoquer des dommages corporels et/ou matériels (incendie, ...)

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Chère cliente, cher client,

Veuillez lire attentivement la notice d'utilisation dans son intégralité et la conserver pour pouvoir le consulter ultérieurement.

Veuillez la transmettre à l'éventuel propriétaire ultérieur de l'appareil.

Les symboles suivants sont utilisés dans ce document :

Consignes de sécurité

Avertissement ! Conseils pour votre sécurité personnelle.

Avertissement ! Consignes permettant d'évi- ter d'endommager l'appareil.

Conseils généraux et pratiques

Informations environnementales

Sommaire

Avertissement spécifique pour les fours à nettoyage pyrolytique 2

Notice d'utilisation 5

Sécurité 5

Protection de l'environnement.... 6

Description de l'appareil 7

Vue d'ensemble 7

Bandeau de commandes 8

Equipement du four 8

Accessoires du four 9

Avant la première utilisation 10

Premier nettoyage.... 10

Commande du four.... 11

Mettre le four en marche et l'arrêter 11

Fonctions de four 12

Mise en place de la grille et du plateau multi-usage 12

Tournebroche 13

Conseils d'utilisation et guide des cuissons 14

Conseils d'utilisation.... 14

Guide des Cuissons 15

Nettoyage et entretien 17

Façade du four 17

Intérieur du four.... 17

Accessoires.... 17

Eclairage du four.... 18

Porte du four.... 19

Porte vitrée du four 20

Que faire si ... 21

Instructions d'installation 22

Garantie.... 25

Service après-vente 27

Notice d'utilisation

Sécurité

CE Cet appareil est conforme aux directives CE suivantes :

–directive 73/23/CEE du 19.02.1973 basse tension
–directive 89/336/CEE du 03.05.1989 relative à la compatibilité électromagnétique (CEM) y compris la directive de révision 92/31/CEE
–directive 93/68/CEE du 22.07.1993 relative à la certification CE

Sécurité de l'installation électrique

• Le branchement de l'appareil est du ressort exclusif d'un technicien agréé par le concessionnaire.
• En cas de dysfonctionnements ou de dommages sur l'appareil : dévissez les fusibles ou mettez l'appareil hors tension
• Les réparations de l'appareil sont du ressort exclusif de spécialistes. Les réparations inadéquates peuvent occasionner de graves dangers. Pour toute réparation, adressez-vous à notre service consommateurs ou à votre concessionnaire.

Sécurité pour les enfants

- Ne laissez jamais les enfants sans surveillance pendant que l'appareil est en service.

Sécurité pendant l'utilisation

• Cet appareil peut uniquement être utilisé pour la préparation de repas ménagers, donc pour la cuisson et le rôtissage des aliments.
• Attention lors du raccordement d'appareils électriques aux prises de courant situées à proximité de l'appareil. Les câbles de raccordement ne doivent pas entrer en contact avec des zones de cuisson chaudes ni être coincés dans la porte du four chaud.
• Avertissement: Danger de brûlure! L'intérieur du four est chaud pendant le fonctionnement.
• Si vous employez des ingrédients alcoolisés lors d'une cuisson, il peut éventuellement se former un mélange alcool-air facilement inflammable. Dans ce cas, ouvrez la porte avec précaution. Ne manipulez pas d'objets incandescents ou donnant des étincelles ni de feu.

Pour éviter d'endommager l'appareil

• Ne recouvrez pas le four avec du papier d'aluminium et ne posez pas de plaque à pâtisserie ou de marmite, etc. sur la sole du four au risque d'endommager l'émail du four sous l'effet de l'accumulation de la chaleur.
• Les jus de fruits qui s'égouttent des plaques à pâtisserie laissent des taches qui sont ensuite indélébiles. Pour faire cuire des gâteaux très juteux, utilisez une plaque à fond creux.
• Ne posez pas de poids sur la porte du four.
• Ne versez jamais d'eau dans le four lorsqu'il est brûlant. Cela pourrait endommager l'émail et provoquer des décolorations.
  • N'exercez aucune pression, en particulier sur les rebords de la vitre frontale, au risque de la briser.
• Ne stockez pas d'objet inflammable dans le four. Ils pourraient s'enflammer lorsque le four est mis sous tension.
• Ne conservez pas d'aliments humides dans le four. Cela pourrait endommager l'émail.

Remarque relative au revêtement en émail

L'usage du four peut provoquer des modifications de la couleur du revêtement en émail qui n'influent aucunement sur la performance de l'appareil s'il est utilisé dans des conditions habituelles et en conformité avec les instructions d'utilisation. De ce fait, elles ne constituent pas une malfaçon entrant dans le cadre de la garantie.

Protection de l'environnement

Elimination du matériel d'emballage

Les matériaux d'emballage sont écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE<, >PS<, etc. Eliminez les matériaux d'emballage en fonction de leur signe distinctif dans les containeurs prévus à cet effet sur le site de collecte de votre commune.

Appareils usagés

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise à la casse réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Avertissement : Nous vous conseillons de rendre votre ancien appareil inutilisable avant de vous en débarasser et donc de mettre hors d'usage ce qui pourrait représenter un danger. Coupez, par exemple le câble d'alimentation au ras de l'appareil.

Description de l'appareil

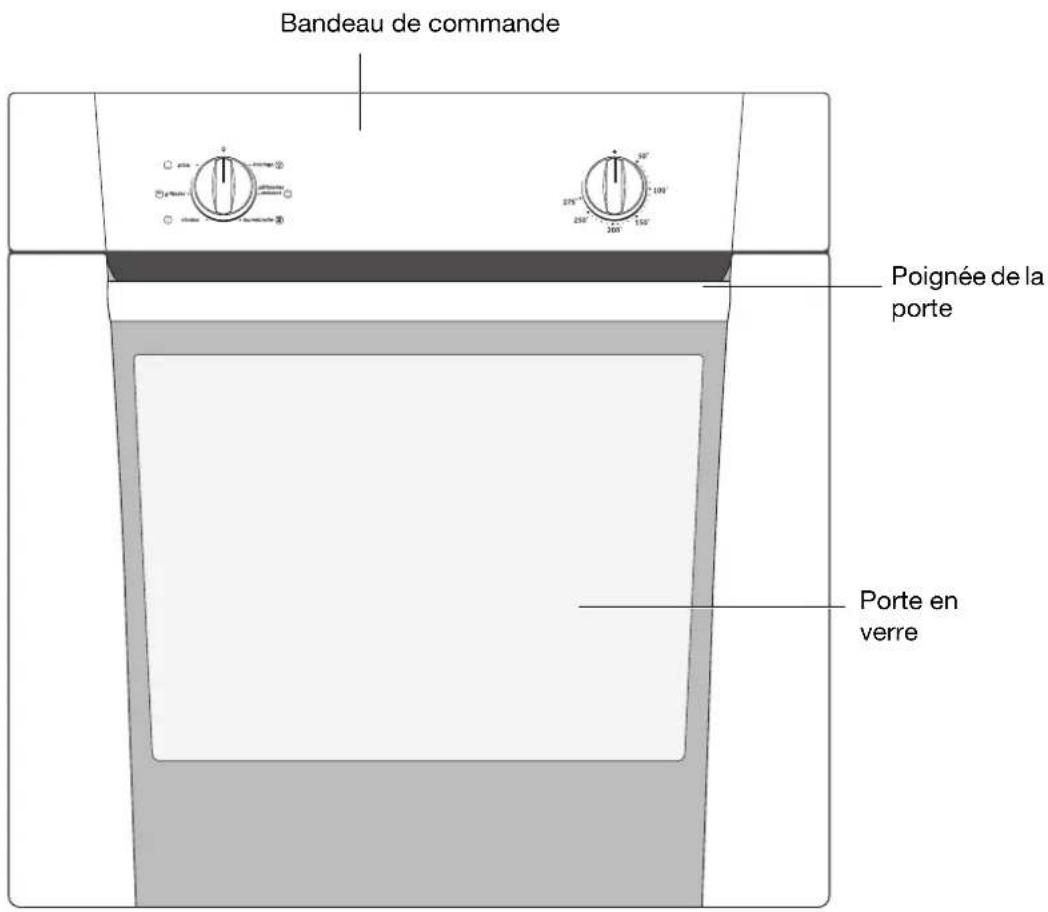

Vue d'ensemble

Bandeau de commande Poignée de la porte Porte en verre

Bandeau de commandes

Sélecteur de températureFonctions du four

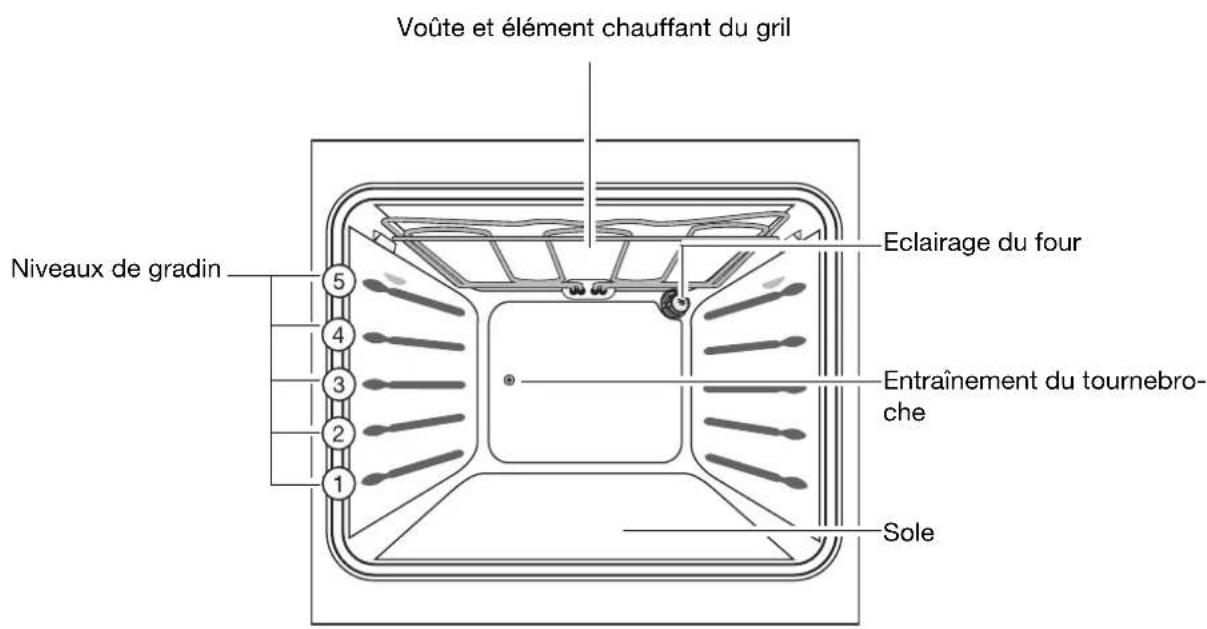

Equipement du four

Voûte et élément chauffant du grill Niveaux de gradin 5 4 3 2 1 Eclairage du four Entraînement du tournebro- che Sole

Accessoires du four

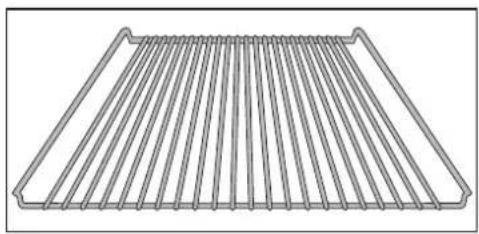

Grille

Pour plats, moules à gâteaux, rôtis et grillades

Pour recueillir aussi le jus des grillades ou des cuissons au tournebroche.

Le tournebroche

Il est composé de :

1 broche

2 fourchettes

1 support de broche

Avant la première utilisation

Premier nettoyage

Avant d'utiliser le four pour la première fois, vous devez le nettoyer.

Attention: N'utilisez pas d'agents de nettoyage agressifs ou abrasifs! La surface pourrait être endommagée.

Pour les faces frontales métalliques, utilisez un produit de nettoyage du commerce.

1. Mettez le sélecteur de fonction du four sur éclairage du four
2. Retirez tous les accessoires et grilles et nettoyez-les avec de l'eau savonneuse chaude.
3. Nettoyez également le four avec de l'eau savonneuse chaude et séchez-le.
   4.Essuyez la face frontale uniquement avec un chiffon humide.

Commande du four

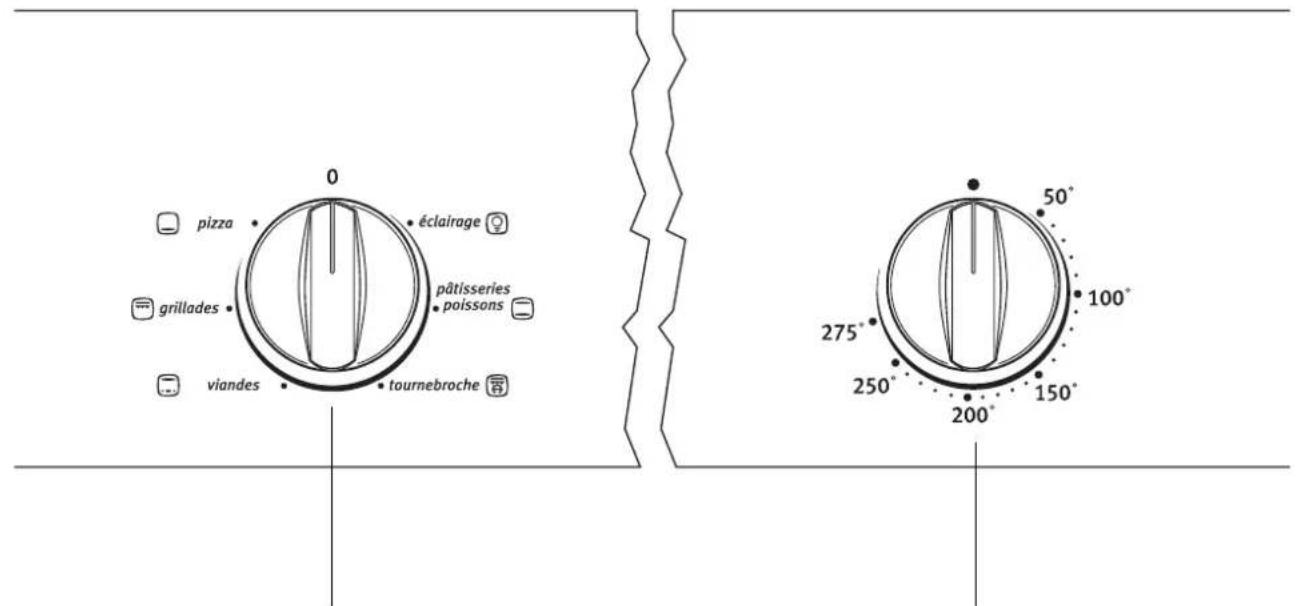

Mettre le four en marche et l'arrêter

pizza éclairage grillades pâtisseries poissons viandes tournebroche 50° 100° 275° 250° 150° 200°

Fonctions du four Sélection température

1. Positionnez le sélecteur de fonctions sur la fonction souhaitée.
2. Positionnez le sélecteur de température sur la température souhaitée.
3. Pour mettre le four hors tension, positionnez le sélecteur de fonctions et le sélecteur de température sur ARRET.

Fonctions de four

Les fonctions du four suivantes sont à votre disposition:

Fonction Four Utilisation			Elément chauffant/ventilateur
	eclairage Ces fonctions permettent entre autres, par ex. de nettoyer l'intérieur du four et de l'éclairer.		---
	pâtisseries poissons	Pour faire cuire et rôtir sur un seul niveau.	Voûte, sole
	tournebroche	Pour faire griller des volailles et des rôtis de grande taille.	Gril, Voûte, tournebroche
	viandes Pour cuire les viandes. Voûte, sole
	grillades	Pour faire griller des aliments peu épais en grande quantité et pour faire des toasts.	Gril, voûte
	pizza	Pour faire cuire des gâteaux avec fond croustillant.	Sole

Mise en place de la grille et du plateau multi-usage

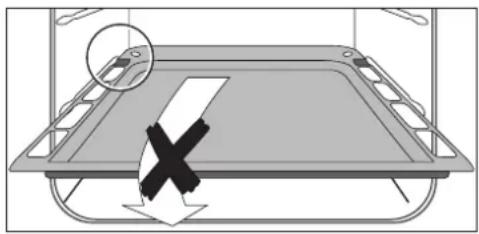

Mise en place du plateau multi-usages:

Le plateau multi-usages est doté (à gauche et à droite) d'un petit renfoncement. Ce renfoncement sert de sécurité antibasculement et doit toujours être orienté vers l'arrière.

Glissez le plateau multi-usages sur le gradin souhaité.

Mise en place de la grille :

Glissez la grille sur le gradin souhaité.

Tournebroche

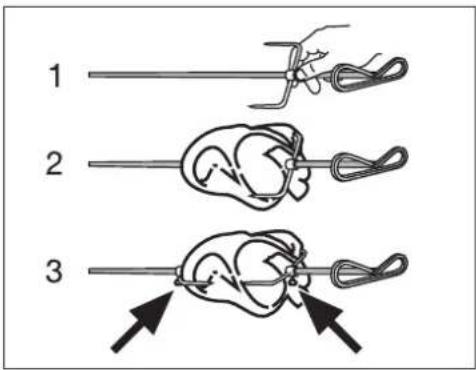

Placer la pièce à rôtir

1. Placez la première fourchette sur la broche.
2. Placez la pièce à rôtir et la deuxième fourchette.

Centrez la pièce à rôtir sur la broche.

1. Vissez soigneusement les fourchettes.

1 2 3

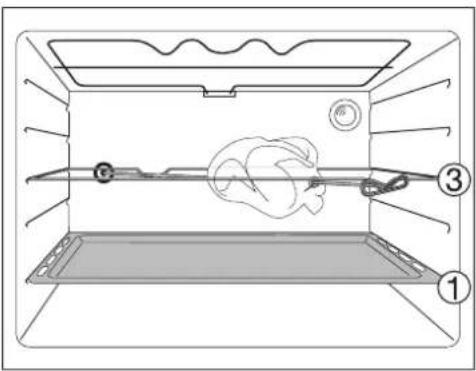

Activer le tournebroche

1. Glissez le plateau multi-usages au gradin 1.
2. Posez la broche sur le support et glissez l'ensemble au gradin 3.
3. Poussez la broche jusqu'à ce qu'elle s'encliquète dans le carré d'entraînement situé au fond du four à gauche.
4. Réglez la fonction du four et la température comme indiqué dans le tableau.

Vérifiez que la broche tourne.

Enlever le tournebroche

Avertissement : À la fin de la cuisson, le tournebroche et le support sont très chauds. Pour éviter de vous brûler, utilisez des gants thermiques de cuisine.

1. Arrêtez le four.
2. Retirez le support et le tournebroche en tirant doucement.

Conseils d'utilisation et guide des cuissons

Conseils d'utilisation

Le préchauffage se fait sur la position choisie pour la cuisson : un bip sonore vous prévient lorsque la température sélectionnée est atteinte.

Conseils pratiques

Ne placez jamais le papier d'aluminium directement en contact avec le bas de votre four, ceci entraînerait une détérioration de l'émail.

• Pour préserver la propreté de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille.
• Piquez la peau des volailles et saucisses à l'aide d'une fourchette, avant cuisson. Vous éviterez que la peau ne gonfle et n'éclate sous l'effet de la chaleur.
• Laissez le moins de barde possible autour de vos rôtis pour réduire les projections et obtenir un mets moins riche en graisse.
• Ne dépassez pas les valeurs de température préconisées dans le guide de cuissons des viandes.
• Faites se succéder plusieurs cuissons, vous économiserez l'énergie nécessaire au préchauffage du four.

Accessoires

• Nous vous recommandons de glisser le plateau dans les gradins : les petits trous circulaires vers l'arrière (fond du four) et le plan incliné vers l'avant (côté porte de four).
• Prenez la précaution de centrer vos plats sur la grille et de centrer le plateau multi-usages dans le four pour permettre une bonne circulation d'air et obtenir de bons résultats culinaires.

Choix des récipients

• L'épaisseur, la conductibilité et la couleur des récipients influencent les résultats culinaires.
• Pendant la cuisson, certaines préparations augmentent de volume, par conséquent, choisissez vos récipients de manière à ce que la préparation crue laisse le tiers supérieur du moule libre.
• Pour prévenir les éclaboussures trop abondantes, utilisez pour la cuisson des rôtis et des volailles, des plats à bords hauts ou des cocottes en verre à feu munies de leur couvercle dont les dimensions sont proportionnées à la pièce à rôtir.
• Réservez les plats en verre à feu pour vos gratins et vos soufflés.

Influence des récipients sur les résultats de cuisson

Sachez que:

1. L'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préservent l'humidité des aliments. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôtis.
2. La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des aliments. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

Vous constatez Que faire ?
Dessous trop pâle, pas assez cuit ou dessus trop foncé	Prenez un moule du type2 ou descendez le moule d'un niveau
Dessous trop foncé, trop cuit ou dessus trop clair	Prenez un moule du type1 ou remontez le moule d'un niveau

Guide des Cuissons

Tableau de correspondances approximatives : repères du thermostat / températures

1 50/60 °C	3 140 °C	5 180 °C	7 220 °C	9 260 °C
2 90/110 °C	4 160 °C	6 200 °C	8 240 °C	10 270/280 °C

Positions de la grille support :

déhanchement vers le bas
déhanchement vers le haut

Préparations Fonction			Niveau de gradin	Grille	Température °C	Durée en min	Accessoires
Pâtisseries
Biscuit de Savoie1)		pâtisseries poissons	2		175 35 -	40 moule à manqué sur grille
Brioche en moule1)		pâtisseries poissons	2		200 30 -	35 moule à brioche sur grille
Petites brioches1)		pâtisseries poissons	2 --- 20	20 - 25	plateau multi-		usages
Cake aux raisins1)		pâtisseries poissons	2		180 50 -	55 moule à cake sur grille
Génoise1)		pâtisseries poissons	2		175 35 -	40 moule à manqué sur grille
Kouglof1)		pâtisseries poissons	2		190 30 -	35 moule à kouglof sur grille
Meringues1)		pâtisseries poissons	2 --- 90	- 100	90 - 120	plateau multi- usages avec pa- pier sulfurisé
Pâte à choux1)		pâtisseries poissons	2 --- 2	10 35 - 40	plateau multi-		usages
Quatre-quarts1)		pâtisseries poissons	2		175 35 -	40 moule à manqué sur grille
Sablés1)		pâtisseries poissons	2 --- 17	15 - 20	plateau multi-		usages
Tarte aux fruits (pâte brisée)1)		pâtisseries poissons	2		200 45 -	50 tourtière sur grille
Tarte aux fruits (pâte levée)1)		pâtisseries poissons	2		190	30 - 35	tourtière sur grille
Entreés
Croûtes feuilletées1)		pâtisseries poissons	2 --- 22	20 - 25	plateau multi-		usages
Soufflé au fromage1)		pâtisseries poissons	2		200 35 -	40 moule à soufflé sur grille
Pâté en terrine1)		pâtisseries poissons	2 --- 20	90 - 120	terrine au bain-		marie dans pla- teau multi-usa- ges
Préparations	Fonction		Niveau de gradin	Grille	Température °C	Durée en min	Accessoires
Pizza^1)		pizza 2			200 20 -	25 tourtière sur grille
Quiche lorraine^1)		pâtisseries poissons	1		210 40 -	45 tourtière sur grille
Poissons
Poisson entier^1)		pâtisseries poissons	2		200 40 -	45 plat en terre à feu sur grille
Poissons filets^1)		pâtisseries poissons	2		180 25 -	30 plat en terre à feu sur grille
Viandes
Rôti de boeuf, 1kg^1)		viandes 2			240 35 -	40 plat en terre à feu sur grille
Gigot d'agneau, 1,5-2,0kg^1)		viandes 2			240 50 -	55 plat en terre à feu sur grille
Rôti de porc, 1kg^1)		viandes 2			210 75 -	80 plat en terre à feu sur grille
Rôti de veau, 1kg^1)		viandes 2			210 60 -	70 plat en terre à feu sur grille
Volaille, 1,3kg^1)		viandes 2			220 60 -	65 plat en terre à feu sur grille
Legumes
Gratin dauphinois ^1)		pâtisseries poissons	2		200 60 -	65 plat en verre à feu sur grille
Tomates farcies ^1)		pâtisseries poissons	2		200 60 -	65 plat en verre à feu sur grille
Lasagnes ^1)		pâtisseries poissons	2		200 60 -	65 plat en verre à feu sur grille
Grillades 3 minutes de préchauffage
Poulet au tournebroche		tournebroche 3	--- 250 70 -	80 tournebroche,			plateau multi-usages
6 côtes de porc ^1)		tournebroche 5			250 15 -	10 grille et plateau multi-usages
7-12 saucisses-merguez ^1)		tournebroche 5			250 12 -	10 par face	grille et plateau multi-usages
5 - 6 morceaux de poulet (cuisses) ^1)		tournebroche 4			250 15 -	20 grille et plateau multi-usages
Gratin de pommes de terre ^1)		tournebroche 3			200 20 -	25 plat en terre à feu sur grille
Gnocchi à la romaine ^1)		tournebroche 3			200 20 -	25 plat en terre à feu sur grille
Côte de boeuf ^1)		tournebroche 4			200 35 -	40 grille et plateau multi-usages

L'importance du volume des préparations à cuire et la grande variété des matériaux constituant les récipients de cuisson et les moules à pâtisserie peuvent vous amener à modifier les indications données dans le guide de cuissons. Seule votre expérience vous permettra de trouver le réglage convenant le mieux à vos habitudes culinaires.

Nettoyage et entretien

Avertissement: Avant de nettoyer l'appareil, débranchez-le et laissez-le refroidir.

Avertissement: Par mesure de sécurité, il est interdit de nettoyer le four avec un appareil à jet de vapeur ou à haute pression!

Attention : N'utilisez pas de produit de nettoyage abrasif, caustique ou d'objet tranchant.

Façade du four

• Nettoyez la façade du four avec un chiffon doux imbibé d'eau savonneuse.
• Si la façade est en métal, nettoyez-la à l'aide d'un produit de nettoyage habituel.

Intérieur du four

Nettoyez l'appareil après chaque utilisation. Les salissures peuvent plus facilement être éliminées et ne risquent pas de brûler.

1. Allumez l'éclairage du four pour le nettoyer.
2. Après chaque utilisation, nettoyez le four avec de l'eau et du liquide vaisselle puis essuyez-le.

Eliminez les salissures tenaces à l'aide de détergents spécifiques pour fours.

Avertissement : En cas d'utilisation d'un spray de nettoyage du four, il est impératif de respecter les consignes du fabricant.

Accessoires

Rincez les accessoires (grille, plateau multi-usages) après chaque utilisation et faites-les bien sécher. Un bref trempage facilite le nettoyage.

Eclairage du four

Avertissement: Risque d'électrocution ! Avant de remplacer la lampe du four :

-Enlevez les fusibles ou débranchez les disjoncteurs de l'armoire à fusibles.

Placez un torchon sur la sole du four afin de protéger la lampe du four et la vitre de protection.

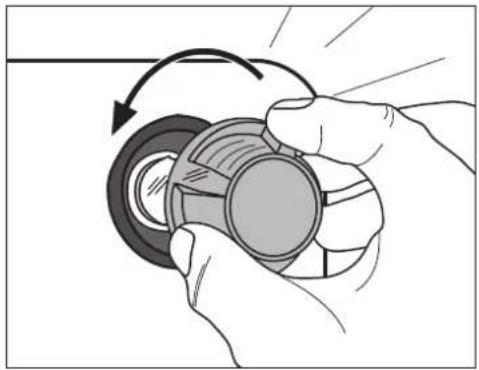

Remplacer la lampe du four/nettoyer la vitre de protection

1. Enlevez la vitre de protection en la dévissant vers la gauche et nettoyez-la.
2. Si nécessaire:

Remplacez la lampe du four, 25 watts, 230 V, résistant à une température de 300 °C.

1. Remettez la vitre de protection en place.

Pour simplifier le nettoyage, il est possible de démonter le porte du four.

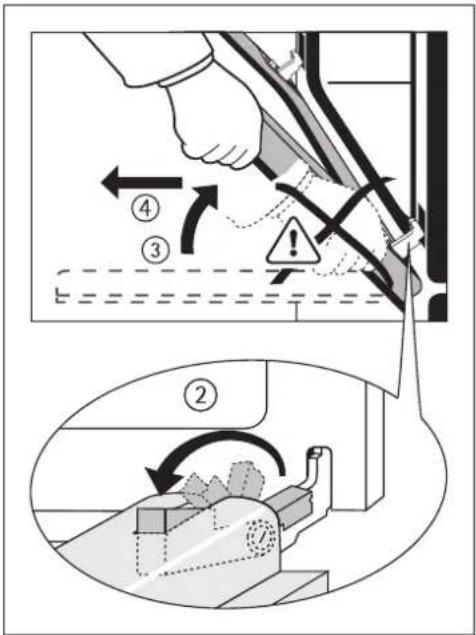

Décrocher la porte du four

1. Ouvrir complètement la porte du four.
2. Relever intégralement le levier de blocage situé sur les deux charnières de la porte.
3. Saisir chaque côté de la porte du four et la fermer aux trois quarts environ jusqu'à sentir une résistance.
4. Retirer le porte du four (Attention : elle est lourde !).
5. Déposer la porte, face extérieure vers le bas, sur un support doux et plan, par exemple sur une couverture pour éviter de la rayer.

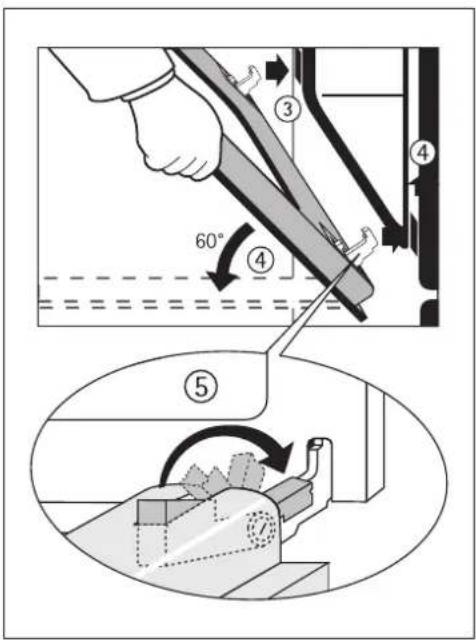

Remonter la porte du four

1. Saisir chaque côté de la porte du four, la poignée tournée vers vous.
2. Maintenir la porte dans un angle d'env. 60°.
3. Pousser les charnières de la porte simultanément aussi profondément que possible dans les deux butées arrondies du four.
4. Soulever la porte vers le haut jusqu'au point de résistance puis l'ouvrir complètement.
5. Replacer les leviers de blocage dans les deux charnières de la porte dans leur position initiale.
   6.Fermer la porte du four.

Porte vitrée du four

La porte du four est équipée de deux vitres indépendantes. La vitre intérieure est amovible pour le nettoyage.

Avertissement: N'exécutez les étapes suivantes que sur la porte du four ayant été décrochée! En cas d'enlèvement de la vitre lorsque la porte est accrochée, celle-ci pourrait se refermer brutalement du fait de son allégement et vous blesser.

Attention! En cas d'application de force, surtout sur les arêtes en verre de la face frontale, le verre peut se briser.

Démonter la vitre de la porte

1. Décrochez la porte du four et posez-la avec la poignée vers le bas sur un support doux et plan.
2. Saisissez la vitre supérieure au bord inférieur et faites-la glisser contre la force du ressort en direction de la poignée du four jusqu'à ce qu'elle soit dégagée dans le bas (①).
3. Soulevez légèrement la vitre dans le bas et extrayez-la (②).

Nettoyer la vitre de la porte

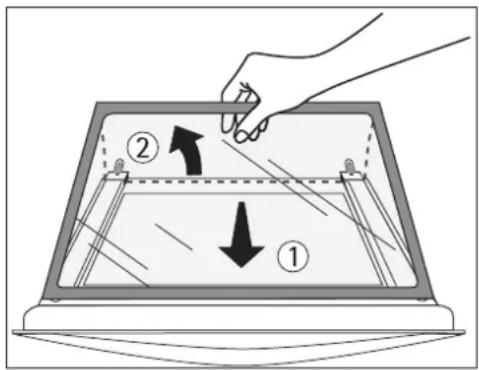

Remettre en place la vitre de la porte

1. Insérez la vitre supérieure en oblique par le haut dans le profil de la porte du côté poignée (①).
2. Abaissez la vitre. Placez la vitre contre la force du ressort du côté poignée devant le profil de retenue à l'arête inférieure de la porte et faites-la glisser en dessous du profil de retenue (②).
   La vitre doit être solidement en place !

Accrochez à nouveau la porte du four.

Symptôme Cause possible Solution
Le four ne chauffe pas. Le four n'est	pas sous tension. Mettez le four sous tension.
	Les réglages requis n'ont pas été effectués.	Vérifiez les réglages.
	Le fusible de l'installation domestique (boîtier) a disjoncté.	Vérifiez le fusible Si les fusibles disjonctent à nouveau, veuillez contacter un électricien agréé.
L'éclairage du four est en panne. L'ampoule est grillée. Remplacez l'ampoule du four.

Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser au service après-vente de votre magasin vendeur.

Avertissement ! Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agréés. Des réparations inadéquates peuvent s'avérer très dangereuses pour l'utilisateur.

En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur peut être facturé même en cours de garantie.

Remarque en ce qui concerne les appareils avec façade inox:

La façade froide de l'appareil peut engendrer la formation temporaire de condensation sur la vitre intérieure après l'ouverture de la porte, pendant ou juste après une cuisson.

Instructions d'installation

Mise en place de l'appareil

Avertissement : Le montage et le branchement du nouvel appareil sont du ressort exclusif de proessionels qualifiés.

Pour ne pas perdre le bénéfice de la garantie en cas de panne, veuillez observer ces recommandations.

Les schémas ci-contre déterminent les cotes d'un meuble qui permettra de recevoir votre four.

Précautions d'encastrement:.

La sécurité électrique doit être assurée par un encastrement correct. Lors de l'encastrement et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

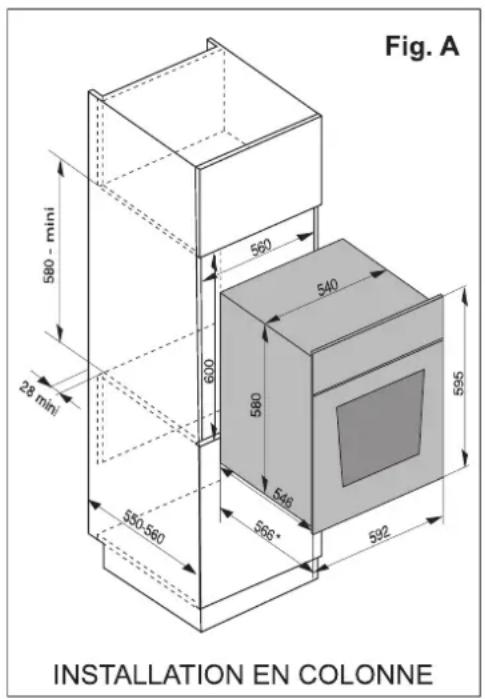

Le four doit être installé dans un meuble d'encastrement (fig. A ou B) qui doit être monté et fixé de manière stable. La fixation du four sur le meuble se fait au moyen des deux vis de fixation situées latéralement. Ces vis se trouvent dans une pochette située dans le four.

Afin d'éviter les échauffements anormaux, un espace de 5 mm minimum doit séparer le cadre du four et les panneaux adjacents (portes de meubles, etc.) Les parois adjacentes ou le revêtement de celles-ci ainsi que la colle doivent résister à une température au moins égale à 100°C.

Dans le cas d'une installation du four dans un meuble colonne, le bon fonctionnement de ce four est assuré dans un meuble ouvert à l'arrière, comme indiqué en fig. A.

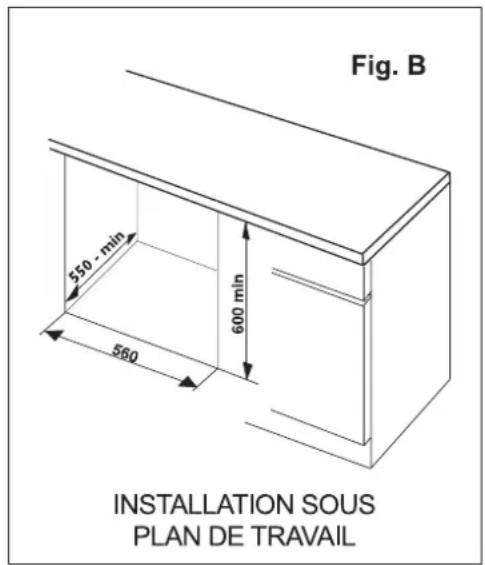

Dans le cas d'une installation du four dans un meuble sous-plan de travail (fig. B), l'arrière du meuble peut être ouvert ou fermé, mais une ventilation est obligatoire au-dessus du four (lame d'air de 5 mm au dessus du cadre, à l'arrière du bandeau et au dessus du four sur toute la largeur).

Fig. B 550 - min 600 min 560 INSTALLATION SOUS PLAN DE TRAVAIL

Raccordement électrique

Le raccordement au réseau électrique doit être exclusivement réalisé par des spécialistes. Reliez votre four à la terre conformément aux prescriptions de la norme NFC15-100 et aux règlements en vigueur.

(Terre = fil jaune et vert /Neutre = fil bleu/Phase = fil marron).

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Votre four est équipé d'un câble de raccordement souple résistant à la chaleur.

Capacité du fusible: 16 ampères

Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.

Avant de procéder au branchement vérifiez que:

• les lignes d'alimentation sont en bon état.
• les fusibles ainsi que l'installation électrique domestique sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique).
• la prise ou le disjoncteur omnipolaire utilisé pour le branchement est accessible quand l'appareil est installé.

Câble de raccordement

En cas de remplacement du câble, il ne doit être effectué que par un professionnel qualifié. Utilisez un câble de type H05VV-F d'une section minimum de: 3 x 1,5 mm ^2 .

Le câble doit être raccordé conformément aux prescriptions et les vis de serrage doivent être solidement fixées. Le conducteur de protection (fil de Terre) doit être plus long que les fils d'amenée du courant. Enfin, le câble de raccordement au réseau doit être maintenu solidement par l'arrêt de traction du four.

Quel que soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux règlements en vigueur.

Garantie

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Service après-vente

En cas de problèmes techniques, vérifiez d'abord s'il ne vous est pas possible de réparer vous-même le dysfonctionnement à l'aide de la notice d'utilisation (chapitre „Que faire, si...“).

Si vous ne parvenez pas à réparer le dysfonctionnement, veuillez contacter notre Consumer Services.

Pour pouvoir vous dépanner dans les plus brefs délais, nous nécessitons les informations suivantes :

-Désignation du modèle

-Numéro du produit (PNC)

-Numéro de série (S-No.)

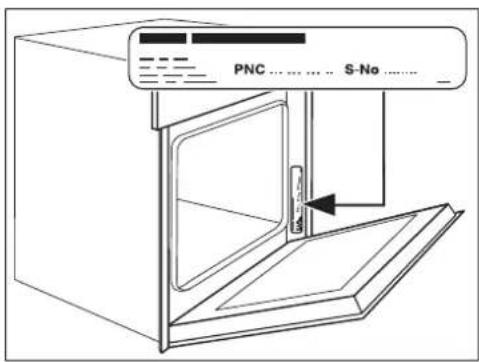

(ces chiffres se trouvent sur la plaque signalétique)

-Type de dysfonctionnement

-eventuellement le message d'erreur affiché par l'appareil

Pour pouvoir accéder rapidement aux numéros d'identification de l'appareil, nous vous recommandons de les consigner à cet endroit.

Désignation du modèle ....

PNC:....

S-No : ....

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

AVANT L'ACHAT

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt!

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142 - 60307 SENLIS CEDEX

Tél. : [phone] (0,15 € TTC/mn)

Fax : [phone]

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél. : [phone] (0,34 € TTC/mn)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

822 926 107-A-090305-03 Sous réserve de modifications
