Type de produit	Support mural
Marque	Barkan
Modèle	E100
Utilisation	Intérieur
Matériaux	Acier
Type de fixation	Murale
Compatibilité	Écrans LCD, Plasma, LED
Orientation	Orientable et inclinable
Inclinaison	Oui
Rotation	Oui
Mécanisme de déconnexion rapide	Oui
Pivots métalliques huilables	Oui (recommandé une fois par an)
Surface d'installation recommandée	Béton, brique pleine, montants bois
Profondeur minimale des montants bois	10 cm
Épaisseur minimale du béton	7 cm (pour charge max 25 kg)
Charge maximale sur béton 7 cm	25 kg
Maintenance recommandée	Tous les 6 mois
Garantie	Selon conditions (voir notice)
Déconseillé sur	Simple cloison, plâtre, panneau de bois
Non destiné	Aux lieux publics

FOIRE AUX QUESTIONS - E100 Barkan

Quel est le poids maximal supporté par le support mural Barkan E100 ?

Le poids maximal n'est pas explicitement indiqué dans la notice, mais il est recommandé de ne pas dépasser le poids indiqué dans les instructions. Pour une installation sur béton d'au moins 7 cm d'épaisseur, la charge peut aller jusqu'à 25 kg.

Peut-on installer ce support sur une cloison en plâtre ?

Non, la notice déconseille l'installation sur une simple cloison, une surface en plâtre ou un panneau de bois. Il faut utiliser des murs en béton, brique pleine ou des montants en bois d'au moins 10 cm de profondeur.

Comment vérifier la solidité de l'installation après montage ?

Après avoir fixé le support au mur, exercez une pression sur l'ensemble comme indiqué dans les instructions d'assemblage. Assurez-vous que l'appareil électrique est bien fixé et ne risque pas de glisser. En cas de doute, consultez un professionnel.

À quelle fréquence faut-il effectuer la maintenance du support ?

La maintenance doit être effectuée un mois après l'installation, puis tous les six mois. Vérifiez le serrage de la plaque de fixation, des boulons et écrous, ainsi que la fixation de l'appareil électrique.

Comment huiler les pivots métalliques du support ?

Les pivots métalliques (sauf ceux pour l'inclinaison des écrans LCD/Plasma) doivent être huilés une fois par an ou lorsque l'articulation devient difficile. Utilisez une huile adaptée et appliquez-la sur les pivots.

Ce support est-il compatible avec les écrans incurvés ?

La notice ne mentionne pas spécifiquement les écrans incurvés. Il est recommandé de vérifier si le support peut accueillir un écran incurvé en fonction de son poids et de ses dimensions. Contactez le fabricant ou un installateur.

Que faire si l'écran ne tient pas bien sur le support ?

Assurez-vous que l'écran est correctement fixé et que le mécanisme de connexion rapide est enclenché. Si l'instabilité persiste, retirez l'écran, vérifiez les vis et écrous, et suivez les instructions d'assemblage. Contactez un professionnel si nécessaire.

La garantie couvre-t-elle les dommages dus à une mauvaise installation ?

Non, la garantie ne s'applique pas si les instructions d'assemblage n'ont pas été respectées, y compris en cas de mauvaise installation de l'appareil électrique sur le support. Consultez la notice pour les conditions complètes.

Puis-je installer ce support au plafond ?

La notice mentionne une installation murale et plafond, mais les vis et chevilles fournies sont destinées à des supports muraux ou plafonds en béton, blocs de béton creux, briques pleines ou montants bois. Vérifiez la compatibilité avec votre plafond.

Comment déconnecter l'écran du support ?

Pour déconnecter l'écran, ôtez d'abord l'écrou de sécurité s'il est présent, puis actionnez le mécanisme de déconnexion et retirez l'écran avec précaution en suivant les instructions d'assemblage.

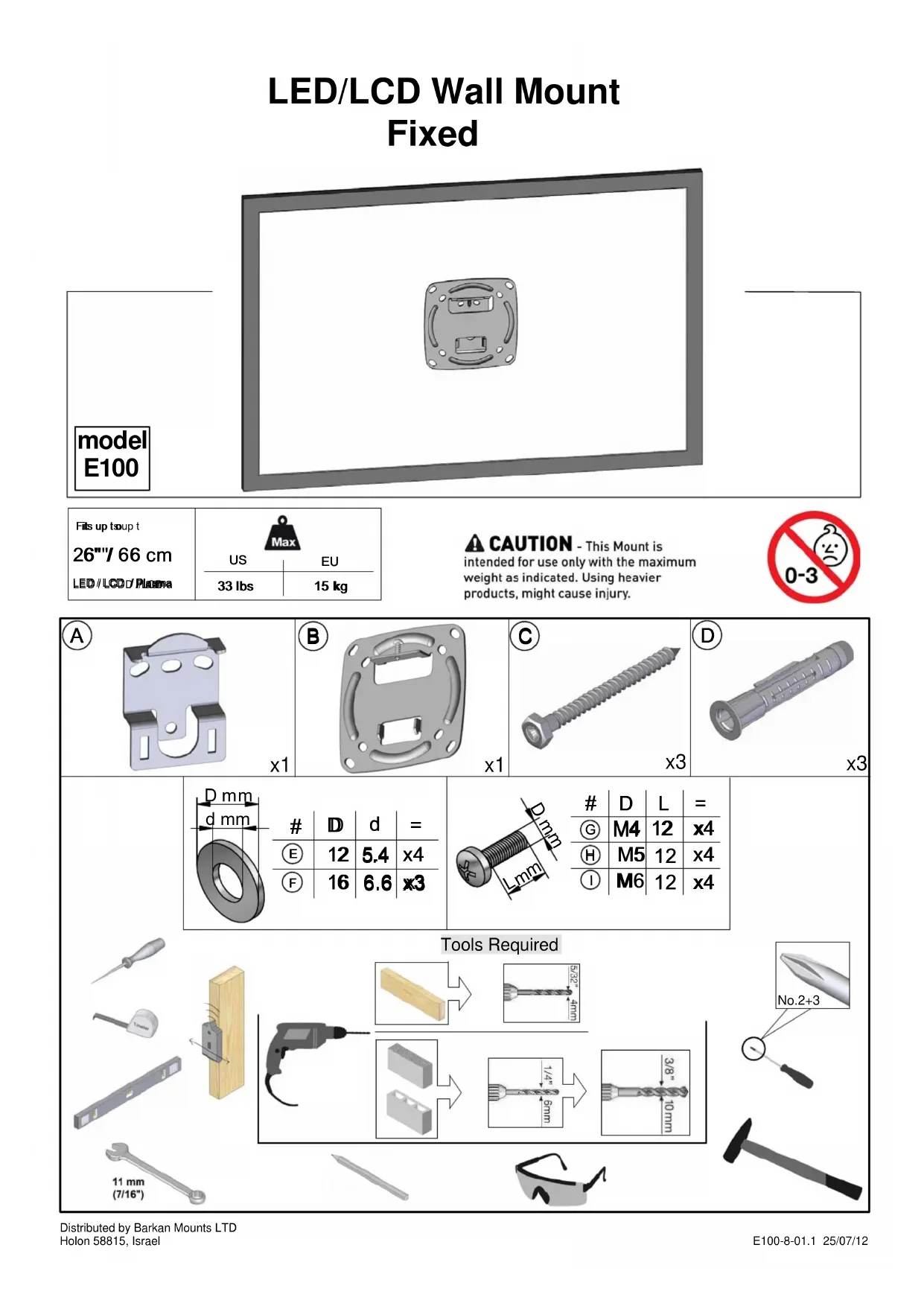

MODE D'EMPLOI E100 Barkan

Néglier les instructions de sécurité et d'assemblage peut entrainer des dommages ou la chute de vos appeareils électriques. L'ouverture de cette boite suppose que vous vous engage à lire attentivement les instructions avant toute installation. Ce support n'est pas destiné à être utilisé dans les lieux publics. Consignes de sécurité, garantie et informations complémentaires sur le lien suivant: www.barkanmounts. com Support Safety Instructions & Warranty

DEWARNUNG!

Utilise ce support en ne depassant pas le poids maximum indiqué.L'utilisation de produits plus lourds pourrait causer des dégats.

DE Achtung

Le crochet doit être introduit jusqu'à 10mm (3/8") dans la couche de plâtre.

DE

D"10 Tu Vpu nbn bnu nn

AR

10mm 2

KZ

ΦKcTopbblcblnakkantamacbHa 10 MM (3 ΜιΟΜ) DeiH Kipri3y KepeK

ATTENTION! Ne pas suivre convenablement les instructions peut entrainer la chute du support / de l'étagère ou des apparciels électriques. Si vous manquez d'experience pour installer un support mural ou de plafond, faite appel à un installateur ou contacter votre revendeur pour de plus amples informations. Si votre matériel est installé par un professionnel, assurez-vous qu'il a l'exercice nécessaire et qu'il a bien lu et compris les instructions de sécurité et d'assemblage.

1. Surface d'installation mur/plafond - Les vis et chevilles qui vous sont fournies sont destinées uniquement à être fixées à des murs ou des plafonds en béton, en blocs de betoncreux, de briques pleines lourdes, ou à des montants de charpente en bois (profondeurminimum 10 cm). [Un béton de 7 cm convient pour installer des fixations supportant un maximum de 25 kg]. Ne pas les installer sur une simple cloison, brique ancienne et abirimée, surface en plâtre ou panneau de bois! Pour une installation sur une surface en plâtre ou briques légères, veullez consulter votre installerur ou votre fournisseur spécialisé.
2. Position et hauteur d'installation - Eviter les emplacements ou l'on risquerait de se cogner. Ne pas installer dans un couloir ou au-dessus d'un lit ou d'une chaise.
3. Eloigner les enfants et les visiteurs du chantier d'installation.
4. Renforcement des boulons et des vis - Il faut veiller à bien serrer les boulons de moins de 6 mm de diamètre, et les écrous correspondants, pour éviter leur rupture.
5. Vérifiez la solidité de votre installation - Àprous avoir fixer votre support sur le mur ou au plafond, vérifiez en la solidité en exerçant une pression sur l'ensemble comme indiquédans les instructions d'assemblage
6. Verifiez l'installation des apparèils électriques sur votre support - Assurez-vous que l'apparéil électrique est bien fixé et sécurisé et ne risque pas de glisser ni de tomber. S'il persiste un doute sur la stabilité de l'ensemble, consulter votre distributeur ou notre site web www.barkamounts.com, y dire notre page FAQ (questions gratuites) ou nous contacter par l'intermédiaire de ce site.
7. Support complenant un mécanisme de connexion/déconnexion rapide - Àpres avoir fixé votre écran sur le support, assurez-vous qu'il est bien fixé en appuyant doucement sur la connexion Déconnexion du matériel - Otez l'écrou de sécurité (s'il est present), faite jour le mécanisme de déconnexion et retirer l'écran soigneusement en vous conformant aux instructions d'assemblages.
8. Maintenance périodique - Un mois après l'installation vérifie que: 1. La plaque de fixation est bien serrée contre le mur/plafond. 2. Les boulons, écrous et courroie ne se sont pas desserrés. 3. L'appareil électrique est bien fixé à son support /étagère. Veuillez par la suite refaire cette verification tous les six mois. Si vous trouvez qu'il est nécessaire decorriger

l'installation, retirez l'appareil électrique et apportez la correction en suivant les instructions. 9. Supports articulés - Les pivots metalliques (exceptés les pivot relatifs à l'inclinaison des supports LCD/Plasma doivent être huiés une fois par an ou quand l'articulation devient difficile. A. Supports pour TV et magnétoscope - Pour ajuster l'appareil électrique, exerze une pousseée ou une traction uniquement sur le support et non sur l'appareil électrique! B. Les supports pour écans LCD/Plasma peuvent être tournés et inclinées en exerçant une pression sur l'écran lentement et avec précaution.

Barkan Mounts Ltd ne garantie pas l'installation. Veuillez vous adresser à votre installerateur/agree afin de receivevoir un certificat de garantie.

Garantie DU PRODUIT - ans de garantie du produit apparait sur l'emballage du produit ainsi que dans le site www.barkanmounts. com

Cher client - Nous vous remercions d'avoir acquis un des produits de haute qualite Barkan. Nous vous souhaitons de nombreuses heures de vision et d'ecoute de vos programmes préféres. Barkan Mountains Ltd garantit le remplacement ou la réparation de cet article, gratuitement, s'il est consténet un défaut dans les matériaux ou la fabrication. Si vous effectue une réclamation en vertu de cette garantie, le support doit être returné, frais d'envoi payés, accompagné des documents d'achat originaux à votre revendeur ou au distributeur Barkan. Cette garantie ne s'applique pas dans les cas suivants: 1. Les instructions d'assemblage n'ont pas été respectées. 2. Erosion de la peinture. 3. Dommages causés par les frictions. 4. L'installation d'autres apparèils, non fabriques par Barkan, sur le support /étagère. 5. Des modifications ou réparations non effectuees par Barkan. 6. Dommages causés par accident ou force majeure. 7. L'usage non conforme ou abusif. 8. Une mauvaise installation de l'appareil électrique sur le support. 9. Bris des caches en plastique.
