E230 - Support mural Barkan - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural
Marque	Barkan
Modèle	E230
Poids maximum supporté	25 kg
Matériau	Acier
Dimensions approx. (L x H x P)	40 x 25 x 5 cm
Distance au mur	Réglable
Inclinaison	Oui
Rotation	Oui
Installation murale/plafond	Oui
Types de mur compatibles	Béton, blocs de béton creux, briques pleines, montants bois (profondeur min. 10 cm)
Fixations fournies	Vis et chevilles
Garantie	5 ans
Entretien	Vérification mensuelle puis semestrielle ; huiler les pivots métalliques une fois par an
Sécurité	Ne pas dépasser le poids max, vérifier la solidité, éloigner les enfants
Poids du support	1,5 kg
Contenu de l'emballage	Support, vis, chevilles, notice
Couleur	Noir
Compatibilité écrans	LCD/Plasma
Mécanisme de déconnexion rapide	Oui
Réparabilité	Pièces détachées disponibles sur demande

FOIRE AUX QUESTIONS - E230 Barkan

Quel est le poids maximum que peut supporter le support mural Barkan E230 ?

Le poids maximum supporté est de 25 kg. Ne dépassez jamais cette limite pour éviter tout risque de chute.

Sur quels types de murs peut-on installer le support E230 ?

Le support est conçu pour être fixé sur des murs en béton, blocs de béton creux, briques pleines lourdes ou montants de charpente en bois (profondeur minimale de 10 cm). Ne l'installez pas sur une simple cloison, brique ancienne, plâtre ou panneau de bois.

Le support Barkan E230 est-il compatible avec tous les écrans LCD/Plasma ?

Le support est compatible avec la plupart des écrans LCD et Plasma respectant le poids maximum de 25 kg. Vérifiez les dimensions et la norme VESA de votre écran avant l'achat.

Comment installer correctement le support mural E230 ?

Suivez les instructions de la notice : repérez l'emplacement, percez les trous aux dimensions adaptées, insérez les chevilles, fixez la plaque murale avec les vis fournies, puis accrochez le support. Assurez-vous que le crochet pénètre d'au moins 10 mm dans le plâtre si applicable.

Comment vérifier la solidité de l'installation ?

Après fixation, exercez une pression sur l'ensemble comme indiqué dans la notice. Vérifiez que la plaque est bien serrée contre le mur et que tous les boulons sont fermes.

Quelle est la fréquence d'entretien recommandée pour le support E230 ?

Un mois après l'installation, vérifiez le serrage de la plaque, des boulons et de l'appareil. Renouvelez cette vérification tous les six mois. Pour les supports articulés, huilez les pivots métalliques une fois par an.

Que faire si l'articulation du support devient difficile ?

Appliquez de l'huile sur les pivots métalliques (sauf ceux liés à l'inclinaison des écrans LCD/Plasma). Si le problème persiste, contactez le service client.

Le support E230 est-il garanti ?

Oui, la garantie est de 5 ans. Elle couvre les défauts de matériaux ou de fabrication. Elle ne s'applique pas en cas de non-respect des instructions, d'usure normale, ou de dommages accidentels.

Puis-je installer le support au plafond ?

Oui, le support peut être installé au plafond à condition que la surface soit adaptée (béton, montants bois, etc.). Respectez les mêmes consignes de sécurité.

Comment retirer l'écran du support ?

Dévissez l'écrou de sécurité s'il est présent, puis actionnez le mécanisme de déconnexion rapide et retirez l'écran avec précaution en suivant les instructions d'assemblage.

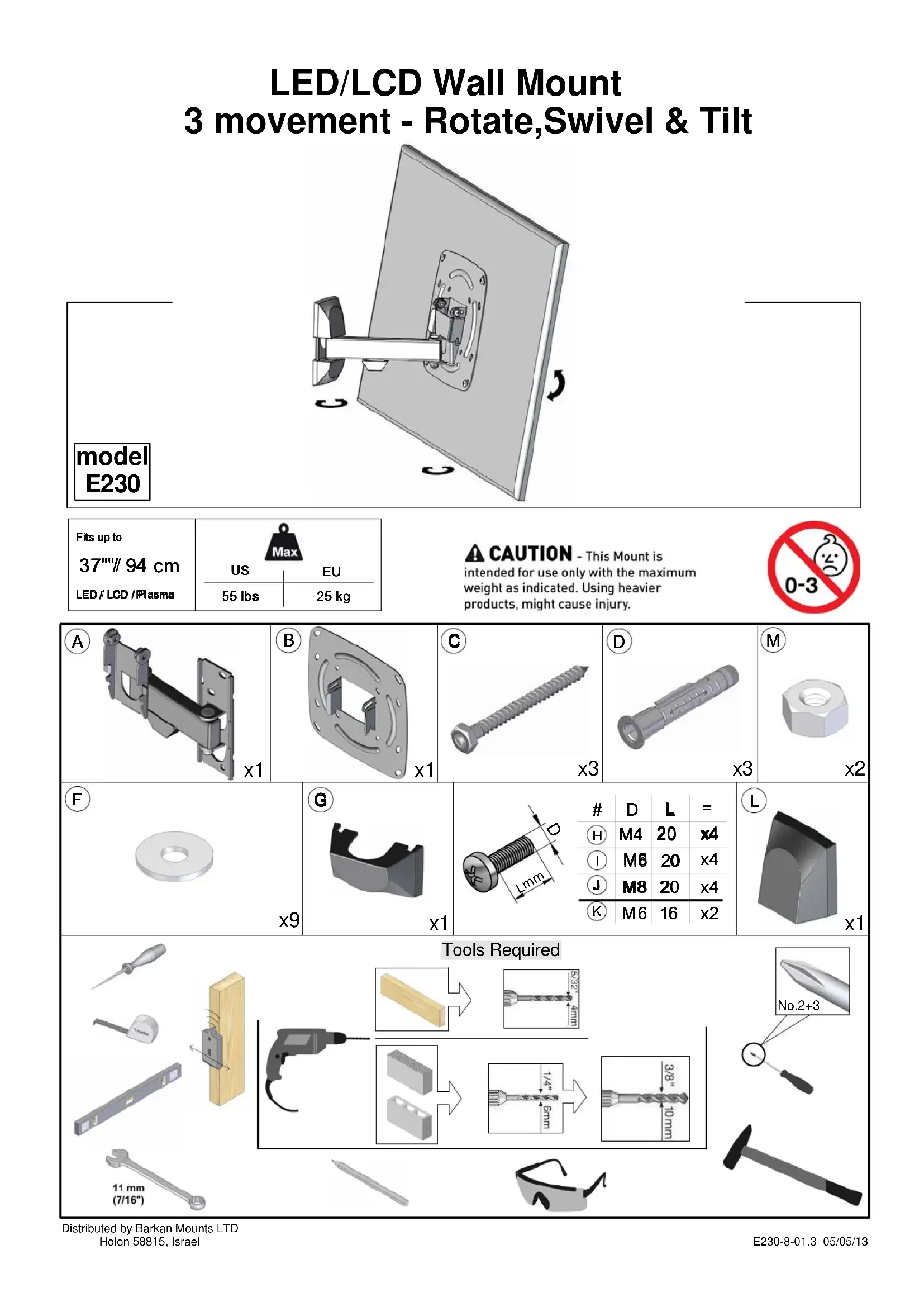

MODE D'EMPLOI E230 Barkan

Néglier les instructions de sécurité et d'assemblage peut entrainer des dommages ou la chute de vos appeareils électriques. L'ouverture de cette boite suppose que vous vous engagez à dire attentivement les instructions avant toute installation. Ce support n'est pas destiné à être utilisé dans les lieux publics. Consignes de sécurité, garantie et informations complémentaires sur le lien suivant: www.barkanmounts. com Support Safety Instructions & Warranty

DEWARNUNG!

Utilisez ce support en ne depassant pas le poids maximum indiqué.L'utilisation de produits plus lourds pourrait causer des dégats.

DE Achtung

Le crochet doit être introduit jusqu'à 10mm (3/8") dans la couche de plâtre.

DE

D"10 Tu Vpu nbn bnu nn

AR

10mm 2

KZ

ΦKcTopbblcblnakkantamacbHa 10 MM (3 IOHM) Dein Kipri3y KepeK

ATTENTION! Ne pas suivre convenablement les instructions peut entrainer la chute du support / de l'étagere ou des apparciels électriques. Si vous manquez d'experience pour installer un support mural ou de plafond, faite appel à un installateur ou contacter votre revendeur pour de plus amples informations. Si cette matériel est installé par un professionnel, assurez-vous qu'il a l'experience nécessaire et qu'il a bien lu et compris les instructions de sécurité et d'assemblage.

1. Surface d'installation mur/plafond - Les vis et chevilles qui vous sont fournies sont destinées uniquement à être fixées à des murs ou des plafonds en béton, en blocs de betoncreux, de briques pleines lourdes, ou à des montants de charpente en bois (profondeurminimum 10 cm). [Un béton de 7 cm convient pour installer des fixations supportant un maximum de 25 kg]. Ne pas les installer sur une simple cloison, brique ancienne et abimée, surface en plâtre ou panneau de bois! Pour une installation sur une surface en plâtre ou briques légères, veillez consulter votre installer ou votre fournisseur spécialisé.
2. Position et hauteur d'installation - Eviter les emplacements où l'on risquerais de se cogner. Ne pas installer dans un couloir ou au-dessus d'un lit ou d'une chaise.
3. Eloigner les enfants et les visiteurs du chantier d'installation.
4. Reinforcement des boulons et des vis - Il faut veiller a bien serrer les boulons de moins de 6 mm de diamètre, et les écrous correspondants, pour éviter leur rupture.
5. Verifie la solidité de votre installation - Àprous avoir fixer votre support sur le mur ou au plafond, vérifie en la solidité en exercant une pression sur l'ensemble comme indiquédans les instructions d'assemblage
6. Verifiez l'installation des apparêls électriques sur votre support - Assurez-vous que l'apparéil électrique est bien fixé et sécurisé et ne risque pas de glisser ni de tomber. S'il persiste un doute sur la stabilité de l'ensemble, consulter votre distributeur ou notre site web www.barkanmounts.com, y ire notre page FAQ (questions féquement posées) ou nous contacter par l'intermédiaire de ce site.
7. Support comptenant un mécanisme de connexion/déconnexion rapide - Àpres avoir fixé votre écran sur le support, assurez-vous qu'il est bien fixé en appuyant doucement sur la connexion Déconnexion du matériel - Otez l'écrou de sécurité (s'il est present), faite jour le mécanisme de déconnexion et retirer l'écran soigneusement en vous conformant aux instructions d'assemblages.
8. Maintenance périodique - Un mois après l'installation vérifie que: 1. La plaque de fixation est bien serrer contre le mur/plafond. 2. Les boulons, écrous et courroie ne se sont pas desserrés. 3. L'appareil électrique est bien fixé à son support /étagère. Veuillez par la suite refaire cette vérification tous les six mois. Si vous trouvez qu'il est nécessaire décorriger

l'installation, retirez l'appareil électrique et apportez la correction en suivant les instructions. 9. Supports articulés - Les pivots métalliques (exceptés les pivot relatifs à l'inclaison des supports LCD/Plasma doivent être hUILées une fois par an ou quand l'articulation devient difficile. A. Supports pour TV et magnétoscope - Pour ajuster l'appareil électrique, exerçez une poussée ou une traction uniquement sur le support et non sur l'appareil électrique! B. Les supports pour écans LCD/Plasma peuvent être tournés et inclinés en exerçant une pression sur l'écran lentement et avec précaution.

Barkan Mounts Ltd ne garantie pas l'installation. Veuillez vous adresser à votre installerateur/agree afin de receivevoir un certificat de garantie.

Garantie DU PRODUIT - ans de garantie du produit apparait sur l'emballage du produit ainsi que dans le site www.barkanmounts. com

Cher client - Nous vous remercions d'avoir acquis un des produits de haute qualite Barkan. Nous vous souhaitons de nombreuses heures de vision et d'ecoute de vos programmes préféres. Barkan Mountains Ltd garantit le remplacement ou la réparation de cet article, gratuiteme, s'il est constaté un défaut dans les materiaux ou la fabrication. Si vous effectue une réclamation en vertu de cette garantie, le support doit être returnné, frais d'envo payés, accompagné des documents d'achat originaux à votre revendeur ou au distributeur Barkan. Cette garantie ne s'applique pas dans les cas suivants: 1. Les instructions d'assemblage n ont pas été respectées. 2. Erosion de la peinture. 3. Dommages causés par les frottenements. 4. L'installation d'autres apparèils, non fabriqués par Barkan, sur le support /étagère. 5. Des modifications ou réparations non effectuees par Barkan. 6. Dommages causés par accident ou force majeure. 7. L'usage non conforme ou abusif. 8. Une mauvaise installation de l'appareil électrique sur le support. 9. Bris des caches en plastique.
