Caractéristiques techniques	Cuisinière ROSIERES V 45 VPN, 4 foyers, four électrique, classe énergétique A
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Utilisation	Idéale pour la cuisson de plats variés, avec des commandes simples et intuitives
Maintenance	Nettoyage facile grâce à un revêtement émaillé, entretien régulier recommandé
Sécurité	Système de sécurité pour éviter les surchauffes, protection contre les enfants
Informations générales	Garantie de 2 ans, service après-vente disponible, compatibilité avec les casseroles et poêles standards

FOIRE AUX QUESTIONS - V 45 VPN ROSIERES

Comment allumer la cuisinière ROSIERES V 45 VPN ?

Pour allumer la cuisinière, tournez le bouton de commande sur la position souhaitée et appuyez sur le bouton d'allumage. Assurez-vous que le gaz est ouvert.

Que faire si la flamme ne reste pas allumée ?

Vérifiez que le bouton est maintenu enfoncé pendant quelques secondes après l'allumage. Si la flamme s'éteint, il peut y avoir un problème avec l'arrivée de gaz ou l'allumage.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon humide et un détergent doux. Évitez les produits abrasifs qui pourraient rayer la surface.

La cuisinière ne chauffe pas, que faire ?

Vérifiez que la cuisinière est correctement branchée à l'alimentation électrique et que le gaz est ouvert. Si le problème persiste, contactez un technicien.

Comment régler la température du four ?

Utilisez le bouton de contrôle de température pour régler la chaleur souhaitée. Attendez quelques minutes pour que le four atteigne la température sélectionnée.

Y a-t-il un moyen de savoir si le four est préchauffé ?

La plupart des modèles de cuisinières ROSIERES V 45 VPN sont équipés d'une lumière témoin qui s'éteint lorsque la température souhaitée est atteinte.

Comment retirer et nettoyer les grilles de la cuisinière ?

Soulevez délicatement les grilles et nettoyez-les avec de l'eau chaude savonneuse. Assurez-vous qu'elles soient complètement sèches avant de les remettre en place.

Que faire si la cuisinière dégage une odeur de gaz ?

Éteignez immédiatement la cuisinière, ouvrez les fenêtres pour aérer et ne pas allumer d'appareils électriques. Contactez un professionnel pour vérifier la fuite.

Est-ce que la cuisinière a une garantie ?

Oui, la cuisinière ROSIERES V 45 VPN est couverte par une garantie de deux ans à partir de la date d'achat. Conservez votre preuve d'achat.

Quels types de casseroles peuvent être utilisées sur la cuisinière ?

Utilisez des casseroles avec un fond plat et lisse pour une meilleure conduction de la chaleur. Les matériaux comme l'acier inoxydable, la fonte et l'aluminium sont recommandés.

MODE D'EMPLOI V 45 VPN ROSIERES

Référence	V 52 V	V 50 V	V 45 V	V 39 V	V 24 V42 V
D imensions de l'apparil
Largeur (mm)	575	575	575	575	340
Profondeur (mm)	500	500	500	500	500
Hauteur (mm)	48	48	48	48	48
Epaisseur cadre	1,7	1,7	1,7	1,7	1,7
edst chaleur résiduelle	nayo4	4	4	3	2
Puisances et diam ètres des foyer
ehocuagtnawk2,041	tallg11Wk2,041	tallg11Wk2,041	tallg11Wk2,041	tallg11Wk2,041	tallg11Wk2,041
Amère gauche	tallg11Wk4,2022	tallg11Wk4,2022	tallg11Wk4,2022	tallg11Wk8,1081	tallg11Wk4,2022
torot nav	tallg11Wk2,1041	tallg11Wk2,1041	tallg11Wk2,1041	-	-
Amère droit	tallg11Wk8,1081	tallg11Wk8,1081	tallg11Wk8,1081	tallg11Wk4,2022
installation ~V0 3/2	6,6 kw	6,6 kw	6,6 kw	6,6 kw	3,6 kw
edseytsendres	m anettes	m anettes	m anettes	m anettes	m anettes
D imensionsd'encastrement : Hauteur x Largeurx Profondeur
en mm	48 x 560 x 490				x5490

Toutes les caractéristiques sont données à titre indicatif. Soucieux de tous jours améliorer la qualité de sa production, ROSIERES pourra apporter à ses apparciels des modifications liées à l'évolution technique en respectant les conditions fixées à l'article R 132-2 du Code de la Consommation.

Les tables vitrocéramiques sont conformes aux exigences des directives 73/23/CEE et 89/336/CEE.

• La table vitrocéramique est chaude pendant son fonctionnement. La température de la table peut être localement très élevée ; aussi, nous recommendons la prudence : éloigner les jeunes enfants. Ne pas toucher les zones en service ou en fin de service.
• Ne jamais cuisiner directement sur la table, employer des membres.
• Placer toujours la casserole bien centrée sur le foyer utilisé.
• Ne pas utiliser la surface vitrocéramique comme planche à découvert, ou comme plan de travail.
• Ne pas faire glisser les cassetoles sur la table : risque de rayures.
• Ne pas stocker d'objets lourds au dessus de la table, ils pourraient tomber et endomma
  ger la
  table.
• Ne pas entreprises sur la table des objets quels qu'ils soient.
• Les feuilles d'aluminium et les recipients en matière plastique ne doivent pas etre place sur les surfaces chaudes.
• Lorsque vous cuisinez avec des graisses ou de l'huile, prenez garde de tousjours surveiller le déroulement de la cuisson car les graisses ou l'huile surchauffées peuvent s'enflammer rapidement.
• Dans le cas improbable où une férule apparaitrait sur le dessus en vitrocéramique, déconnecter immédiatement l'appareil de l'alimentation et adressez-vous directement au Service après-vente.
• Le foyer halogène équipant la table vitrocéramique dégage une lumière assez forte, ne pas regarder fixement les lampes de ces foyer.

La table vitrocéramique est dotée de différents foyers symbolisés sur le verre de la table par des abréviations :

• Le foyer high light (HL) :

est commandé par une manette de 12 positions. Une lame métallique conductrice est répartie uniformément sur toute la surface du foyer. Efficace en trois secondes, il permet la réalisation de cuissons régulières, homogènes, mais également les cuissons soutenues.

• Le foyer halolight (HAL) :

le foyer halolight est commandé par une manette de 12 positions. Alliance de l'halogène (1/3) et de l'high light (2/3). La montée en température de ce foyer est très rapide. Permet de saisir une viande, d'obtenir une rapidité d'ébullition, de réaliser des cissons violentes demandant une énergie très forte pour un temps très court.

L'utilisation de recipients de qualité est nécessaire pour obtenir de bons résultats de cuisson :

• Utiliser des bénépants de bonne qualite à fond plat : Ueffideigdurexaplantat de supprimera les points de surchauffe sur lesquels les alimentents attachent, et l'épaisseur du métal permettra une parfaite répartition de la chaleur.
• Veiller à ce que le fond des bénépents soit : Veilliereinpissque de foipdeau réci, lorsqu'on utilise une casserole-sortant du réfrigérateur, par exemple, s'assurer que l'est bien sec ; cette précaution évitera toute salissure sur le plan de cuisson.
  Utiliser des rédiments d'urbanisme oufaissant propres ouvrants de la floyer : foyerient de veiller à ce que le fond soit au moins aussi grand que la zone de cuisson. Si le fond est légerement plus grand, l'énergie est utilisée de manière optimale.

LE CHOIX DES RECIPIENTS

Les informations suivantes vous aideront àCHOISIR les reciplents les比较好es pour obtenir de bons résultats.

Inox : Inoxieille. Spécialement bon avec fond "Sandwich". Le fond "Sandwich" allie les qualités de l'inox (aspect, durabilité et stabilité) avec les avantages de l'aluminium ou cuivre (transmission de la chaleur et répartition uniforme).

Aluminium : Aluminiépaïnrecommandé. Bonne conductivité. Les résidus d'aluminium apparaissent quelles sous forme de traces sur la table, mais peuvent être enlevés si ils sont nettoyésrapidement. L'aluminium de faible épaissur ne doit pas être utilisé.

Tonte : utilise mais deconseillée. Faible performance. Peut rayer la table en verre.

Fond en cuivre : fondépaïs recommende. Bonne performance, mais le cuivre peut laisser des traces qui peuvent apparaitre comme des rayures. Elles peuvent être enlevées si la table est nettoyée rapidement. Cependant, ne pas laisser evaporer l'eau des recipients complètement, le métal surchauffé peut adhérer à la surface. Un recipient en cuivre surchauffé peut laisser des traces qui risque de tacher définitivement la table.

Porcelaine / Acier émailé :arbonate performance. Seulement avec fond plat, peu écais et lisse.

Vitrocéramique: déconseilé. Faible performance. Peut rayer la surface.

• Visualiser le repère correspondant au foyer nécessaire à la cuisson :

arrière

arrière

avant

avant avant

droit gauche

gauche

droit (V 39 V)

• Tourner la manette correspondante au foyer, dans un sens ou dans l'autre, jusqu'à la position可以选择 pour la cuisson.

Pour démarrer vos cuissons, commencer à l'allure forte, et ramener ensuite à une allure intermédiaire, nécessaire à la cuisson, en tenant compte de la nature des mets et de leur volume.

• Levoyant de chaleur résiduelle s'affiche des que la surface de température est supérieure à environ 60^ . Il restera allumé même si le foyer est étant, et ce tant que la surface du foyer n'est pas suffisamment refroidie, soit en-dessous de 60^ .
• Pour arrêté un foyer, ramener la manette correspondante sur la position "0".

La table vitrocéramique V 39 Vest équipée d'un foyer avec extension. Ce dernier offre la possibilité d'adapter le foyer par rapport au écipient utilisé.

• Pour le fonctionnement du foyer 1500 W, tourner la manette dans le sens horaire jusqu'à la position souhaitation.

• Pour le fonctionnement du foyer avec extension, tourner la manette dans le sens horaire, l'amener au-delà de la position 12, forcer le dessort jusqu'en butée et revenir sur la position nécessaire.

• En plaçant la manette sur la position "0", le foyer s'arrêté dans sa totalité.

• Positions :

Ces quelques exemples vous sont disponibles à titre indicatif. L'expérience personnelle permet ensuite d'adapter ces réglages aux goûts et aux habitudes de chacun.

Positions Quelques			conseils.....
1 1 -	2 Très	coux	Maintien d'un plat chaud, beurre fondu, chocolat....
2 3 -	4 Doux		Mijotage, béchamel, ragoût, riz au lait, oeufs sur le plat...
3 5 -	6 Lent		Légumes secs, denrées surgelées, fruits, ébullition de l'eau...
4 7 -	8 Moyen		Cuissons pommes vapeurs, légumes frais, pâtes, crépes, poissons...
5 9 -	10 Fort		Mijotages plus importants, omelettes, steacks, tripes....
6	11 - 12	Vif	Steacks, escalopes, fritures...

• Il est important lors du nettoyage de la surface vitrocéramique de la table, d'attendre le refroidissement de cette dernière.
• Seuls les produits spécifiques pour le nettoyage de la surface vitrocéramique, crème et grattoir, doivent être utilisés. Vous les trouvez facilement dans le commerce, dans le rayon droguerie.

ENTRETIEN :

. dispose quelques goutes d'un produit nettoyant spécifique pour la surface vitroceramique.
. frotter, en insistant sur les parties tachées s'il en existe, à l'aide d'un chiffon doux ou d'un papier essue-tout légarement humide.
. essuyer avec un chiffon doux ou papier essuie-tout sec jusqu'à ce que la surface soit nette.

Si après cet entretien courant des taches persistent :

. dispose à nouveau quelques gouttes d'un produit spécifique.

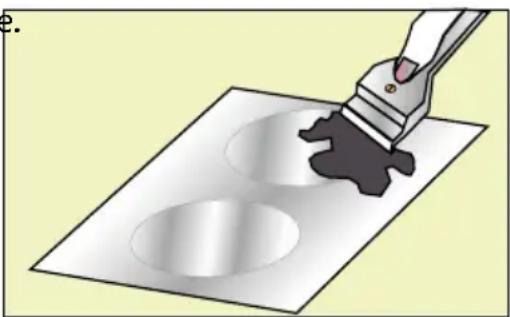

. gratter à l'aide d'un gratoir en respectant un angle de 30^ par rapport à la table jusqu'à disparition des taches récalcitrantes.
. essuyer avec un chiffon doux ou un papier essuie-tout sec jusqu'à que la surface soit nette.
repeter l'opération si nécessaire.

CONSEILS :

Un nettoyage fréquent laisse une couche protectrice essentielle pour la prévention des rayures et de l'usure.

S'assurer que la surface soit propre avant de réutiliser la table.

Pour enlever les traces d'eau et de calcaire, utiliser quelques gouttes de vinaigre blanc, ou jus de citron. Pour terminer essuyer à l'aide d'un papier absorbant puis appliquer quelques gouttes de produit spécifique et essuyer.

Le verre vitrocéramique supporte le frottement des ustensiles de cuisson à fond plat, mais il est quand même conseilé de les soulever pour les déplacer.

NOTA :

. Eviter d'employer une éponge trop humide.
. Ne jamais utiliser un outil en acier tel que couteau ou tourmevis.
. L'utilisation du gratoir avec lame de rasoir ne peut endomager la surface si un angle de 30^ est respectee.
. Ne pas laisser le racloir avec lame de rasoir à la portée des enfants.
. Ne pas utiliser de produits abrasifs ou de poudres récurantes.

Le cadredelgatable :de la table :

Pour nettoyer sans endommager le cadre de votre table, le laver avec du savon et de l'eau, rincer, puis secher avec un chiffon doux.

Les foyers ne maintainnent pas les petits bouillons ou friture peu vivie.

• N'utiliser que des recipients à fond plat. Si une lumière est visible entre le recipient et la table, le foyer ne transmet pas la chaleur correctement.
• Le fond du écipient doit recouvrir entièrement le diamètre du foyerChoisi.

Cuissons trop lentes.

• Utilisation de recipients non adaptés. N'utiliser que des ustensiles avec fond plat, lourd et d'un diamètre au moins égal au foyer.

Petites rayures ou éraflures sur la surface vitrée de la table.

• Une mauvaise méthode de nettoyage, ou des recipients avec fond rugieux sont utilisés, des particules tels que grains de sable, ou Sel se trouvent entre la table et le fond du recipient. Se reporter au chapitre "ENTRETIEN", s'assurer que les fonds des recipients sont propres avant utilisation et n'utiliser que des recipients avec fond lisse. Les rayures peuvent être attenuées seulement si un bon nettoyage est réalisé.

Marques de métal.

• Ne pas faire glisser des recipients en aluminium sur la table. Se reporter aux recommandations d'entretien.

• Vous n'utilisez pas les bons matériaux, les taches quelles qu'elles soient persistent. Aidez-vous d'une lame de rasoir et suivre le chapitre "ENTRETIEN".

Taches sombres.

Utiliser une lame de rasoir et suivre le chapitre "ENTRETIEN".

Surfaces claires sur la table.

• Marques provenant de recipient en aluminium ou cuivre, mais aussi de dépôts de minéraux, de l'eau ou des alimentés; ils peuvent être enlevés avec de la crème nettoyante.

Caramélisation ou plastique fondu sur la table.

• Se reporter au chapite "Entretien".

La table ne fonctionne pas ou certains foyer sont sans fonction.

• Les barrettes shunts ne sont pas positionnées correctement sur la plaque à bornes. Vérifier que le raccordement est effectué conformément aux recommandations page 12 et 13.

INSTALLATIONINSTAENGRESUNMENT- ENCASTREMENT

Le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui poursaient juxtaposer celui-ci, doivent être d'une matière résistant à une température élevée. De plus, il est nécessaire que le revêtement qui recouvre le meuble ou le support soit fixé par une colle résistant à la chaleur afin d'éviter le décollement.

Installation:

• Prévoir un espace de 5 cm minimum entre l'appareil et les parois avoirinantes.
• Prévoir une cloison horizontale sous le caisson de la table.

Celle-ci devra etre placé à au moins 1 cm en dessous du caisson de la table.

De plus, elle devra composer une ouverture de 10 × 10 cm, dans le coin arrêté droit.

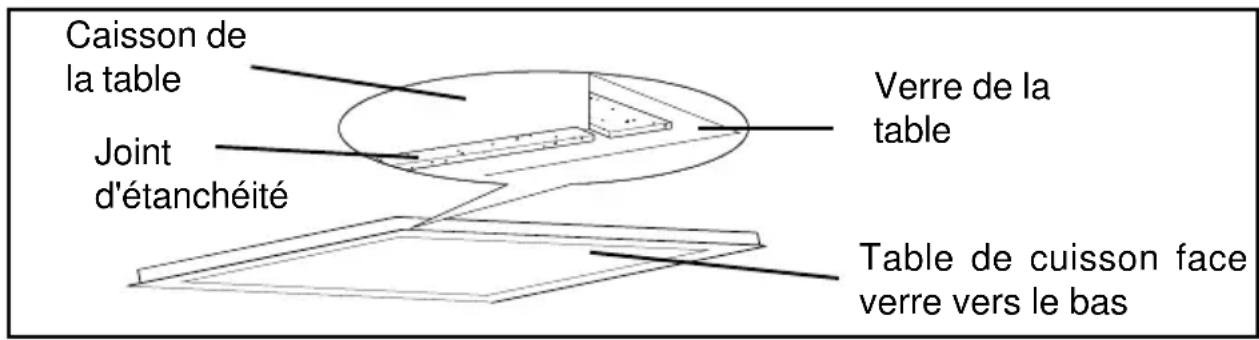

• Un joint d'étanchéité est livré avec la table de cuisson. Lors de sa mise en place :

. retirer tous les accesoires de la table (grilles, chapeaux et têtes de brûleur).
. returner la table, face verre vers le bas. Prenez soin de proteger le verre.
. placer le joint tout autour de la table.
. veiller particulièrement à le placer correctement afin d'éviter toute infiltration dans le meuble support.

Encastrement : Type "Y" selon Norme CEI 335.2.6

Dimensions d'encastrement

Table 60 cm de largeur fig. 1 : Table 34 cm de largeur fig. 2 :

Largeur 560 mm Largeur 325 mm

Profondeur 490 mm Profondeur 490 mm

Fig. 1 Fig. 2

"L'installation recevant l'appareil cite en reférence doit être conforme à la norme en vigueur dans le pays d'installation".

La Société Rosières decline toute responsabilité en cas de non respect de cette disposition.

Le raccordement électric au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intermédiaire d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

L'installation doit obligatoirement etre protégée par des fusibles appropriés,et compter des fils d'une section suffisante pour alimenter normalement l'appareil.

Cet apparéil est livré sans cordon d'alimentation. Il est équipé d'une plaque à bornes permettant deCHOISIR le type de raccordement approprié à l'installation, par mise en place des barrettes shunts selon tableau page 13, après avoir vérifié :

. la tension d'alimentation indiquée au compteur,
. le réglage du disjoncteur,
. la position des phases, neutre et terre sur la prise.

Le fil de protection (vert/jaune) doit être relié aux bornes de terre, de l'appareil d'une part, et de l'installation d'autre part.

Attention :

• Vérifier la continuité de la terre à l'installation avant derialcder au raccordement.
• Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences éventuelles qui poursaient survenir à l'usage d'un apparéil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.
• Pour toute opération se rapportant au cordon d'alimentation, il est indispensable de faire réaliser cette intervention par le Service après-vente ou une personne de qualification similaire.

Raccordement aux bornes de l'appareil

• Retourner lattabte, faveveerecontede palaandetraivaien pranant soin de protegor leen pa vaxn ！
• Retirer le capot sittué sours les marmetttes, eft fixe ppardbeuxwis, aal'haant.
• Passer le cable d'alimentation dans le passé-fil du capot.

Plaque à bornes

Barrettes shunts (à l'origine, les barrettes Terre).

sont fixées sur la borne

Borne Terre

Serre-Cable

• Faire passer le cable d'alimentation dans le serre-cable, pour cela proceder comme suit : Dévisser le serre-cable, faire passer le cable d'alimentation et revisisser le serre-cable.

• Dénuder l'extrémité de chaque conducteur du cable d'alimentation sur une longueur de 10~mm , en tenant compte de la longueur nécessaire du cable pour le raccordement sur la plaque à bornes.

• La plaque à bornes offre plusieurs possibilités de branchement. Aussi, en fonction de votre installation et à l'aide de barrettes shunts (voir schéma), fixer le ou les conducteurs comme indiqué sur le tableau en page 13.

Pour le raccordement à la plaque à bornes, il est imperatif de :

. respecter les repères 1, 2, 3, 4 et 5.

. veiller à bien serrer les vis

. ne pas oublier de fixer le fil de terre vert/jaune sur la borne Terre

Exemple de placement de barrettes shunts pour un raccordement en Monophasé

Le fil de terre doit être clipse à cet endroit. Visser l'écrou à fond.

Lors du remontage du capot, ne pas oublier les rondelles "eventail"!

INSTALLATIONINSTRADUORDEMENT ELECTRIQUE- RACCORDEMENT ELECTRIC

	uc+V514/083esahprT V042/022		v514 etresahp3
TABLES VIROCERAMQUES	V 52 V-V 50 V-V 45 V-V 39 V93V-V54V-V05V-V2
FUSBIE	20 A	20 A	16 A
BAC
SECTION TYPE	3 G 2,5 mm² H05WF ou H05RR-F	4 G 2,5 mm² H05WF ou H05RR-F	5 G 1,5 mm² H05WF ou H05RR-F
TABLES VIROCERAMQUES	V 24 V42V 4 V	2 V
FUSBIE	16 A
BAC SECTION TYPE	3 G 1,5 mm² H05WF ou H05RR-F
BRANCHEMENT SUR LA PLAQUE A BORNES HABIL ERETNE Shunter : étabrir un pont à l'aide d'une bar- rette shunt	1 2 3 4 5 1/3 TERRE PHASE PHASE ou NEUTRE 1 ere Phase Shunter 1-2 et Shunter 2-3 2 éme Phase ou Neutre Shunter 4-5 Terre	1 2 3 4 5 1/3 TERRE PHASE PHASE PHASE 1 ere Phase Shunter 1 - 2 2 éme Phase Shunter 3-4 3 éme Phase 5 Terre	1 2 3 4 5 1/3 TERRE PHASE PHASE PHASE NEUTRE 1 ére Phase 1 2 éme Phase 2 3 éme Phase 3 4 éme Neutre Shunter 4-5 Terre

La garantie contractuelle consiste en l'échange pur et simple de la pierce reconnue défectueuse par nous ou à sa remise en état après examen par notre Service Technique, à l'exclusion de toutes autres indemnités de chaque nature qu'elles soient.

Durée :

Nos apparèils sont garantis un an à dater de la livraison au premier acheteur.

Conditions dapplation:

Vous ne devez utiliser votre apparéil que dans les conditions normales d'emploi pour lesquelles il a été prévu conformément à cette notice. Dans tous les cas, adressez-vous à votre installerateur, charge du Service ÀpRES-vente qui vous a vendu l' apparéil. Les frais de déplacement, de transport, de main d'oeuvre, d'emballage et d'immobilisation réalisant des opérations de garantie sont à la charge de l'utilisateur ou de l'instructor selon les conditions qu'il pratique.

Aprée Inaggnantale:

Adressez-vous au revendeur ou installerateur qui vous a vendu l'appareil, il se chargea de commander à notre Département Pièces de Rechange, dans les membres délais, les pièces dont vous avez besoin.

Garantie 16gale :

Les dispositions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour defaults et vices cachés qui s'applique en tout etat de cause dans les conditions des articles 1641 et suivants du Code Civil.

En cas de réclamation, ou pour commander unepiece de rechange, indiquer à votre revendeur le type exact de l'appareil et le numéro de série qui figurent sur la plaque signalétique, la désignation de la piece, en exigeant des :

"Pièces certifiées constructeur"

garantissant de par leurs caractéristiques la meilleure fiabilité et sécurité d'utilisation.

TECHNICAL INFORMATIONTECHNICAL INFORMATION

sledom V 52 V		V 50W	V 45 V	2539 V V	V 24 V42V
snoisnemidllarevO
width (mm)	575	575	575	575	340
Depth (mm)	500	500	500	500	500
Height (mm)	48	48	48	48	48
enilmils	1,7	1,7	1,7	1,7	1,7
taehlaudiser4srotacidni	4	4	4	3	2
Power and diameter of the surface unit
feltnorF	thgilohathgilghih thgilhoreah+51Wk,21041	thgilohathgilghih thgilhoreah+51Wk,90x081275	thgilhihdednetxe+51Wk,21041	thgilhohdctgik	thgilhohdctgik
felraeR	thgilohathgilohathgilhih thgilhoreah+51Wk,81022	thgilohathgilohathgilhih thgilhoreah+51Wk,81022	thgilhihdedctgik	thgilhohdctgik	thgilhohdctgik
thgirtnorFWk21041	thgilhih thgilhih thgilhih-th-	thgilhih thgilhih-th-	thgilhih
thgirraeRWk81081	thgilhih thgilhih thgilhih thgilhih-th-	thgilhih thgilhih-th-	thgilhih
~V03/2	upniweplato6,6 kw	6,6 kw	6,6 kw	6,6 kw	3,6 kw
Types of controls	knobs	knobs	knobs	knobs	knobs
Built-in dimensions: Height x Width x Depth
in mm	48 x 560 x 490				x5284490

· The slimline : The slimline :

• Zona highlight (HL) :

Tambien peut utiliser paraarlo综合素质ly parlimiar cristales.
