RTMIG 622 - Cuisinière ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Cuisinière à gaz avec four, 4 foyers, classe énergétique A
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Capacité du four	60 litres
Type de cuisson	Convection naturelle
Fonctionnalités supplémentaires	Gril, éclairage intérieur, thermostat réglable
Utilisation	Idéale pour la cuisson de plats variés, facile à utiliser avec des commandes simples
Maintenance	Nettoyage facile grâce à des surfaces lisses, entretien régulier recommandé
Sécurité	Système de sécurité pour gaz, protection contre les surchauffes
Informations générales	Poids : 50 kg, garantie de 2 ans, disponible en couleur inox

FOIRE AUX QUESTIONS - RTMIG 622 ROSIERES

Comment allumer le four de la cuisinière ROSIERES RTMIG 622 ?

Pour allumer le four, tournez le bouton de sélection de la température sur la position souhaitée et appuyez sur le bouton d'allumage. Assurez-vous que la cuisinière est branchée et que le gaz est ouvert.

Que faire si le gaz ne s'allume pas ?

Vérifiez que le robinet de gaz est ouvert. Si le problème persiste, vérifiez la connexion de la bouteille de gaz ou contactez un professionnel pour une assistance.

Comment nettoyer la surface de cuisson ?

Utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Quelle est la capacité du four de la cuisinière ROSIERES RTMIG 622 ?

La capacité du four est de 65 litres, ce qui permet de cuisiner plusieurs plats simultanément.

Comment régler la température du four ?

Utilisez le bouton de réglage de la température situé sur le panneau de contrôle. Tournez-le pour sélectionner la température désirée.

Le four fait un bruit étrange, que dois-je faire ?

Un bruit étrange peut indiquer un problème avec le ventilateur ou un autre composant. Éteignez la cuisinière et contactez un service technique pour un diagnostic.

Comment retirer et nettoyer les grilles ?

Pour retirer les grilles, soulevez-les délicatement et retirez-les. Vous pouvez les laver à la main ou au lave-vaisselle.

Comment savoir si le four est préchauffé ?

Le four est préchauffé lorsque le témoin lumineux s'éteint. Cela indique que la température désirée a été atteinte.

Puis-je utiliser des plats en verre dans le four ?

Oui, les plats en verre sont compatibles avec le four, à condition qu'ils soient conçus pour une utilisation à haute température.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez que la cuisinière est correctement branchée et que le gaz est ouvert. Si le problème persiste, contactez un professionnel pour une vérification.

MODE D'EMPLOI RTMIG 622 ROSIERES

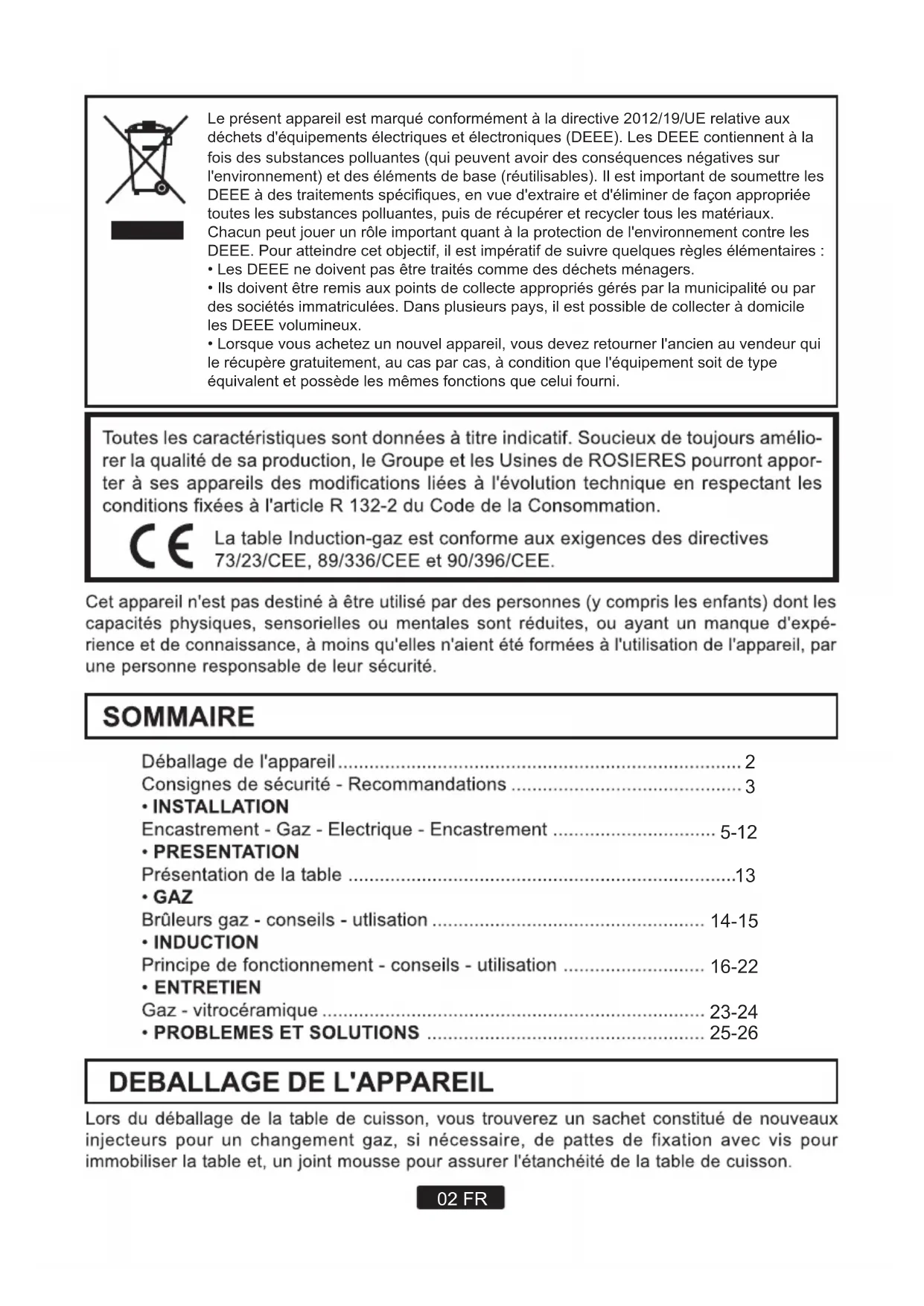

Le present apparéil est marqué conformément à la directive 2012/19/UE relative aux déchets d'équipements électriques et Electroniques (DEEE). Les DEEE contiennent à la fois des substances polluantes (qui peuvent avoir des conséquences négatives sur l'environnement) et des éléments de base (réutilisables). Il est important de soumettre les DEEE à destraitements spécifique, en vue d'extraire et d'éliminer de façon appropriée toutes les substances polluantes, puis de recupérer et recycler tous les materiaux.

Chacun peut jouer un role important quant à la protection de l'environnement contre les DEEE. Pour atteindre cet objectif, il est impératif de suivre quelques règles élémentaires :

• Les DEEE ne doivent pas etre traites comme des dechets menagers.
• Ils doivent être remis aux points de collecte appropriés gérés par la municipalité ou par des sociétés immatriculées. Dans plusieurs pays, il est possible de collecter à domicile les DEEE volumieux.
• Lorsque vous achetez un nouvel appariel, vous devez returner l'ancien au vendeur qui le recupere gratuitement, au cas par cas, à condition que l'équipement soit de type équivalent et possède les mêmes fonctions que celui fourni.

Toutes les caractéristiques sont données à titre indicatif. Soucieux de tous jours améliorer la qualité de sa production, le Groupe et les Usines de ROSIERES pourront apporter à ses apparèils des modifications liées à l'évolution technique en respectant les conditions fixées à l'article R 132-2 du Code de la Consommation.

La table Induction-gaz est conforme aux exigences des directives 73/23/CEE, 89/336/CEE et 90/396/CEE.

Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou ayant un manque d'expérience et de connaissance, à moins qu'elles n'aient été formées à l'utilisation de l'appareil, par une personne responsable de leur sécurité.

SOMMAIRE

Déballage de l'appareil 2
Consignes de sécurité - Recommendations 3
- INSTALLATION
Encastrement-Gaz-Electrique-Encastrement 5-12
- PRESENTATION
Présentation de la table 13
GAZ
Bruleurs gaz - conseils - utilisation 14-15
- INDUCTION

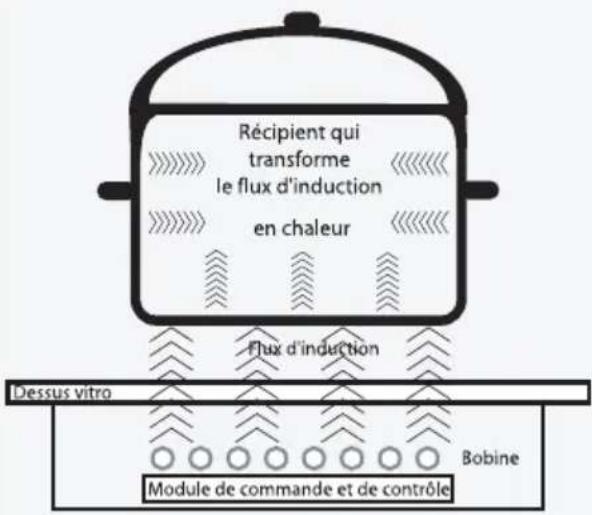

Principé de fonctionnement - conseils - utilisation 16-22
ENTRETIEN
Gaz-vitrocéramique 23-24
PROBLEMES ET SOLUTIONS 25-26

DEBALLAGE DE L'APPAREIL

Lors du déballage de la table de cuisson, vous trouvez un sachet constitué de nouveaux injecteurs pour un changement gaz, si nécessaire, de pattes de fixation avec vis pour immobiliser la table et, un joint mousse pour assurer l'étanchéité de la table de cuisson.

CONSIGNES DE SECURITE - RECOMMANDATIONS

• AVENTISSEMENT: L'appareil et les parties accessibles deviennent chauds pendant l'utilisation. Des précautions doivent être prises pour éviter de toucher les éléments chauffants.
• Les enfants de moins de 8 ans doivent être tenus à l'écart à moins d'être surveillés continuèlement.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles n'aient été formées à l'utilisation de l' apparéil, par une personne responsable de leur sécurité.
• Les enfants ne doivent jouer avec l'appareil.
• Le nettoyage et l'entretien par l'utilisateur ne doit pas etre fait par des enfants sans surveillance.
• ATTENTION: La cuisson sans surveillance sur une plaque de cuisson avec de laGRAisse ou d'huile peut etre dangereuse et peut entrainer un incendie.
• Ne jamais tenter d'eteindre un incendie avec de l'eau, mais eteindre l'appareil, puis couvrir la flamme par exemple avec un couvercle ou une couverture anti-feu.
• AVERTISSEMENT: Danger d'incendie: ne pas stocker des éléments sur les surfaces de cuisson.
• ATTENTION: Si la surface est fêlée, éteindre l'appareil pour éviter les risques de chic electrique.
• Ne pas utiliser de nettoyants vapeur pour le nettoyage.
• Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être mis sur la table de cuisson car ils peuvent devenir chaudes.
• Tout liquide doit être enlevé du couvercle avant ouverture.
• Il est recommandé de laisser refroidir la table de cuisson avant de referrer le couvercle.
• Àprousutilisation, éteignez le foyer via le control de la table and ne posez rien sur le détecteur de casseroles.
• l'appareil n'est pas destiné à être utiliser avec une minuteurie externe ou un système de contrôle à distance.
• Un système de déconnexion doit être incorpore dans le compteur conformément aux règles de câblage.
• Les instructions ndiquent le type de cordon à utiliser, en tenant compte de la température de la surface arrêté de l'appareil.
• Si le cordon d'alimentation est endommagé, il doit être remplace par

le fabricant, une station de dépannage agrées ou une personne qualifiée afin d'éviter un danger.

• ATTENTION: Pour éviter tout danger du à une réinitialisation accidentelle, cet apparéil ne doit pas être alimenté par un dispositif de commutation externe, comme une minuterie, ou connecté à un circuit qui est régulièrement allumé et étèint par l'utilitaire.

• Cet apparéil doit être installé en conformité avec la réglementation en vigueur et utilisé uniquement dans un espace ventilé. Lisez les instructions avant d'installer ou utiliser cet apparéil.

• Ces instructions ne sont valables que si le symbole du pays apparait sur l'appareil. Si le symbole n'apparait pas sur l'appareil, il est nécessaire de se reférer à la notice technique qui fournira les instructions nécessaires concernant la modification de l'appareil selon les conditions d'utilisation du pays.

• Avant l'installation, s'assurer que les conditions de distribution locale (la nature du gaz et la pression) et le réglage de l'appareil sont compatibles.

• Les conditions de réglage de cet apparéil sont indiqués sur l'étiquette (ou données de la plaque);

• Cet apparéil n'est pas relié à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en cours. Une attention particulière doit être accordée aux exigences concernant la ventilation.

• Les résultats de la table gaz dans la production de chaleur depend de l'humidité dans la piece dans laquelle elle est installé Veiller à ce que la cuisine soit bien ventilée. Laissez les ouvertures de ventilation naturelle ouvertes ou installez un dispositif de ventilation mécanique (hotte aspirante mécanique). Une utilisation intensive prolongée de l'appareil peut faire appel à l'utilisation d'une ventilation supplémentaire, par exemple d'ouverture d'une fenêtre, ou plus efficace de ventilation mécanique, par exemple en augmentant le niveau de la ventilation mécanique présente.

LIRE ATTENTIVEMENT LA NOTICE POUR VOUS PERMETTRE DE TIRER LE MEILLEUR PARTI DE VOTRE TABLE. Nous vous conseillons de conserver la notice d'installation et d'utilisation pour toute consultation ultérieure, et de noter ci-dessous, avant installation de la table, le numero de série de l'appareil en cas d'eventuelle demande d'intervention du service après-vente.

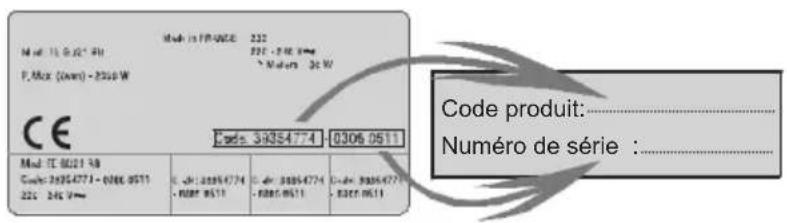

Plaque signalétique (située sous le caisson inférieur de la table)

INSTALLATION - AVERTISSEMENT

La classe d'installation de cet apparéil est : Classe 3 (appareil prévu pour un encastrement dans un meuble de cuisine ou un plan de travail)

La mise en place fonctionnelle des apparèils menagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement effectuee, peut avoir de graves conséquences sur la sécurité des consommateurs.

Dans ces conditions, il est impératif de confier cette tâche à un professionnel qui la réalisa conformément aux normes techniques en vigueur.

Si malgré cette recommandation, le consommateur réalisait lui-même l'installation, les Usines de Rosières ainsi que Groupe Rosières déclineraient toute responsabilité en cas de défaillance technique du produit entrainant ou non des dommages aux biens et/ou aux personnes.

Avant installation, l'installateur doit :

vérifier la compatibilité entre la table de cuisson et l'installation gaz.

La table de cuisson est reglee en usine pour le fonctionnement au gaz dont la nature est indiquee sur l'emballage et rappelée sur I'etiquette apposee sur I'appareil.

Gaz Naturel G 20-20 mbar / G 25-25 mbar : gaz distribué par le réseau CAT. FR II2E+3+

effectuer, si nécessaire, le changement gaz en ajustant la table de cuisson par la mise en place des injecteurs appropriés qui assurent le début nominal (page 6-7).

Pour l'installation, l'installateur doit :

encastrer la table de cuisson (pages 8-9).
réaliser le raccordement gaz en fonction du gaz distribué en raccordant le tuyau d'alimentation gaz sans oublier la mise en place du joint d'étanchéité (page 10).
⑤ raccorder electriquement la table de cuisson en respectant les consignes citées en page 11.
⑥ si la nature du gaz de la table de cuisson a ete modifie, proceder au reglage des ralentis de chaque bruleur gaz comme indique en page 12.

Toute modification apportée sur le réglage gaz de l'appareil doit faire l'objet d'une mise à jour de l'étiquette apposée sur l'appareil.

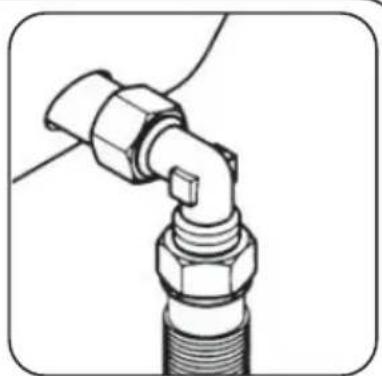

Figure 1

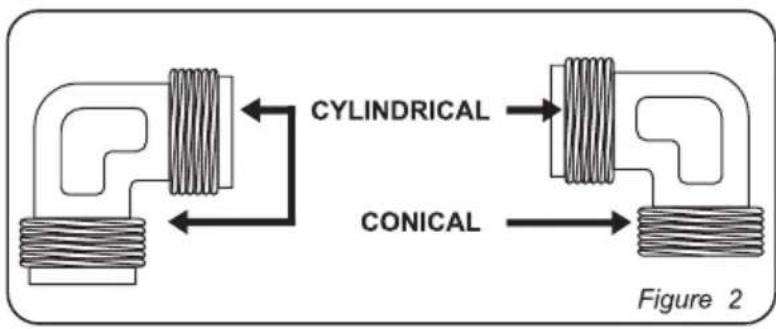

Pour certains modèles un lien conique est fourni pour installation l'appareil, dans les pays où ce type de lien est obligatoire ; sur le schéma 2, il est indiqué comment reconnaître les différents types de liens (CY = cylindrique, CO = conique). Dans tous les cas, la partie cylindre du lien doit être connecté à la table.

Lorsque vous connectez la table de cuisson à l'alimentation du gaz via l'utilisation de tuyaux flexibles, veuillez faire en sorte que la distance maximum couverte par le tuyau ne dépasse pas 2 metres.

Le tube flexible doit être installé de manière à ne pas entrer en contact avec un élément mobile de la cuisine (par exemple un tiroir) et à ne pas passer dans un espace pouvant être encombré.

Pour éviter tout dommage potentiel à la table de cuisson, veuillez effectuer l'installation suivant les indications du schéma 1.

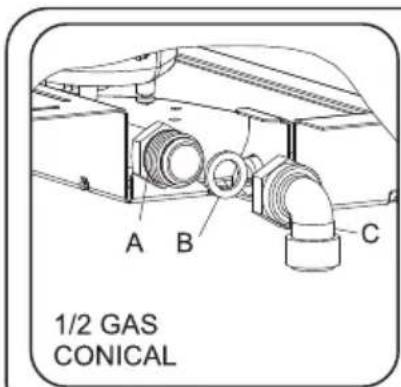

1) Comme illustré dans le schéma, assembler les pieces en série :
A: 1 / 2 Adaptateur Cylindrique male
B:1/2Obturation
C: 1 / 2 Adaptateur gaz Femelle conique-cylindrique ou cylindrique-cylindrique.

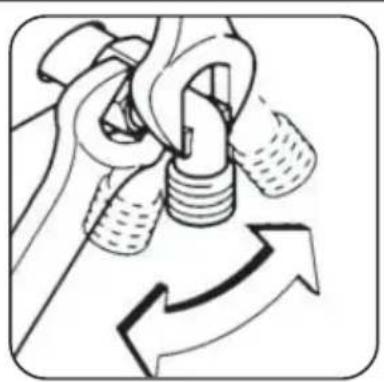

2) Serrer les joints avec des clés à molette, pensez à placer les tuyaux en position.
3) Fixer le raccord C au réseau d'approvisionne-ment en gaz à l'aide tuyau rigide ou en acier flexi-ble.

• CHANGEMENT DE GAZ : le pouvoir calorifique et la pression du gaz varient selon la nature du gaz.

Lors du changement de gaz, l'insealleur doit successivement :

. changer les injecteurs, voir tableau ci-dessous pour lechioix des injecteurs, . regler le ralenti du robinet du bruleur gaz, après installation definitive de la table (se reporter en page 12).

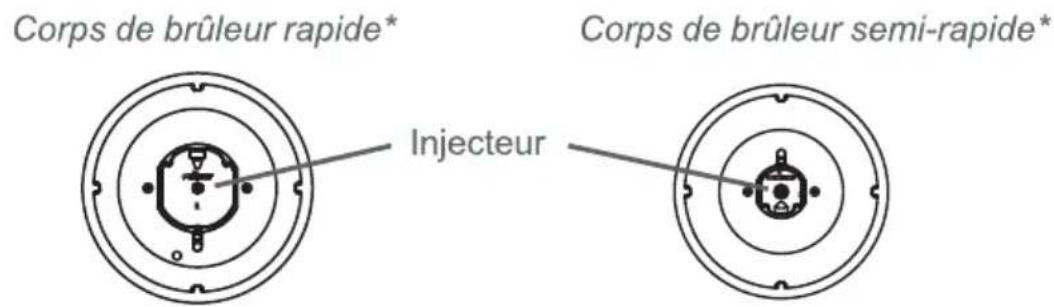

CHANGEMENT DES INJECTEURS : chaque injecteur est identifié par un repere. Pour acceder à l'injecteur, il est nécessaire de:

. retirer la grille support de recipient, enlever le chapeau et la tete de bruleur,

	Gaz Naturel: G20-20 mbar / G25-25 mbar	*D]%XWDQH*D]3URSDQH** **-PEDU
3 kW Rapide 1,75 kW Semi-rapide	Injecteur 130	Injecteur 86
	Injecteur 100	Injecteur 67

. prendre une clé hexagonale de 7 pour dévisser l'injecteur,
. placer l'injecteur correspondant au type de brûleur et au type de gaz distribué (se reporter au tableau ci-dessus), le visser à fond,
. replacer la tete de bruleur, le chapeau et la grille support de recipient.

INSTALLATION-ENCASTREMENT

Le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui poursaient juxtaposer celui-ci, doivent être d'une matière résistant à une température élevée. De plus, il est nécessaire que le revêtement qui recouvre le meuble ou le support soit fixé par une colle résistant à la chaleur afin d'éviter le décollement.

Installation:

• Retirer tous les accessoires de la table, grilles support de recipient, chapeaux et têtes de brûleur.

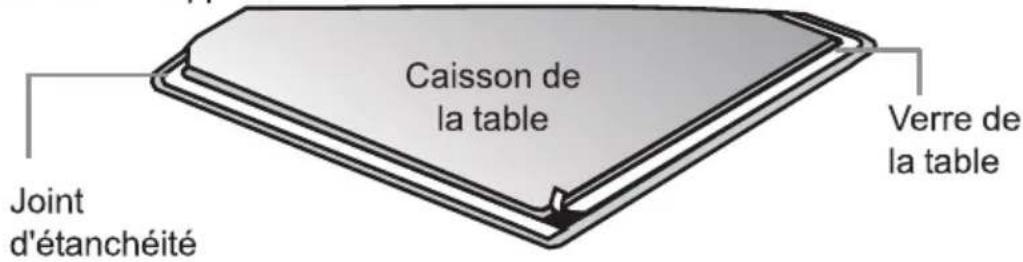

• Un joint d'étanchéité est livré avec la table de cuisson. Pour procéder à sa mise en place,

retourner la table, face verre vers le bas, en prenatal soin de proteger le verre.
. placer le joint tout autour de la table.
. veiller particulièrement à le placer correctement afin d'éviter toute infiltration dans le meuble support.

Table de cuisson face verre vers le bas

• S'assurer que la surface sur laquelle va reposer la table soit parfaitement plane.
• Les déformations eventuelles provoquées par une mauvaise pose de la table risquent d'entraver les performances de l'appareil.
• Prévoir un espace de 5 cm minimum entre l'appareil et les parois verticales avoirinantes.
• La découvert du meuble pour encastrer la table à induction doit imperativement être conforme aux cotes indiquées sur le dessin page 9.
• La hauteur de la partie encastrée de la table est de 5.5 cm.
  S'il existe une cloison intermédiaire :

. s'assurer que la distance qui sépare le dessous de l'appareil et la cloison intermédiaire soit supérieure à 2,5 cm pour laisser l'air circuler. Donc, par rapport au plan de travail, la distance minimale doit être de 8 cm.
. prévoir à l'arrière de la cloison un passage d'air de 8 cm voir dessin page 9.

• L'encastrement de la table de cuisson au dessus d'un four non ventilé, lave-vaisse, réfrigerateur, congélateur ou lave-linge n'est pas possible.

• Le caisson est équipé de 4 emplacements prévus pour receivevoir les pattes de fixation destinées à l'immobilisation de la table sur le meuble. Les placer, avant encastrement, de manière à ce que la table soit parfaitement plaquée au meuble support.

INSTALLATION-ENCASTREMENT

Encastrement:

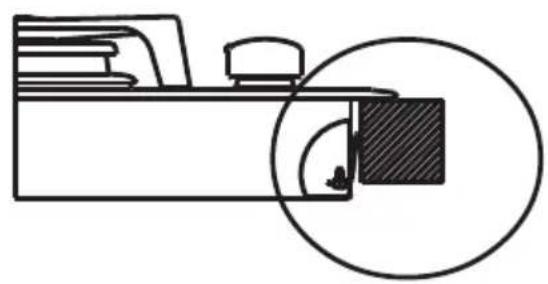

Pattes de fixation avec vis (X4)

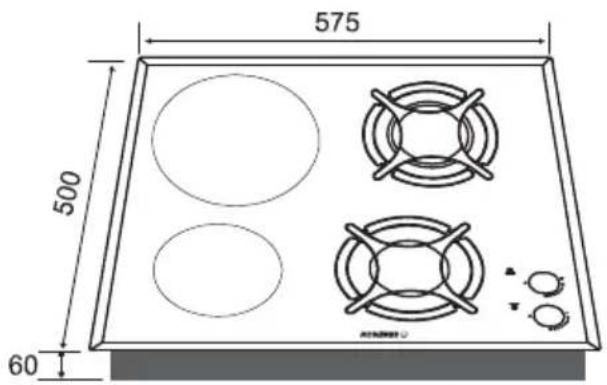

Dimensions d'encastrement

Encastrement de la table dans un meuble support

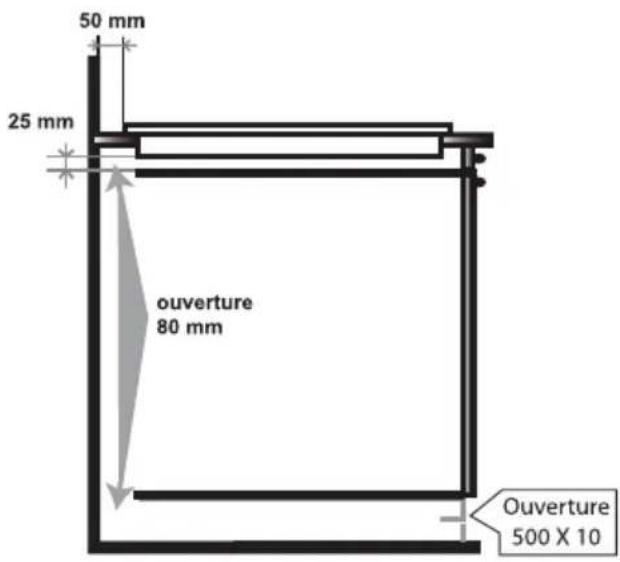

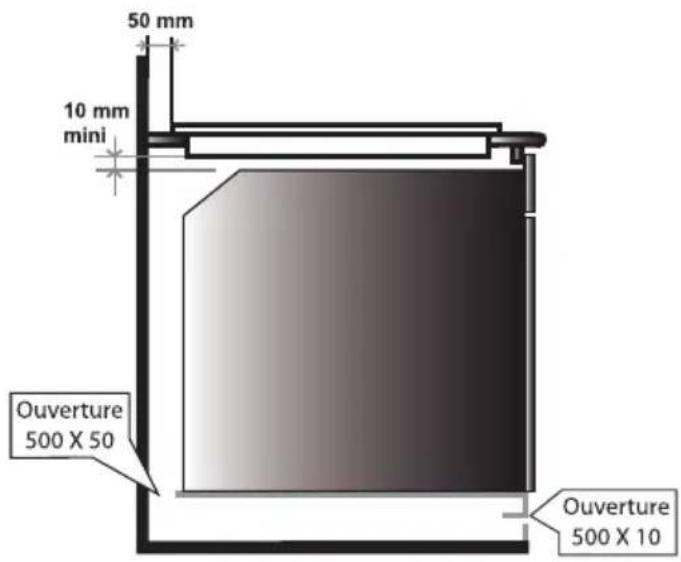

Encastrement de la table au dessus d'un four ventilé* (equipe d'une turbine de refroidissement pour les organes électriques)

Il est interdit d'enchasser un four non ventilé sous la table à induction-gaz.

INSTALLATION - RACCORDEMENT GAZ

L'appareil est encasable; l'encastrement est de classe 3 (selon norme gaz EN 30.1.1); les meubles juxtaposés à l'appareil ne doivent pas dépasser en hauteur la table de cuisson.

La table n'est pas raccordée à un dispositif d'évacuation des produits de la combustion. Elle doit être installée et raccordée conformément aux dispositions applicables en matière de ventilation. Le débit d'air nécessaire à la combustion doit être au minimum de 2m^3/h par kW de puissance.

Le raccordement gaz doit être effectué conformément aux règlements en vigueur dans le pays d'installation. Dans tous les cas, prévoir sur la canalisation d'arrivée du gaz un robinet d'arrêt, un détendeur ou un détendeur déclencheur pour le gaz propanee. N'utilise que des robinets, détendeurs, embouts et tuyaux flexibles à embouts mécaniques, détenteurs de la marque officielle du pays d'installation.

Appareil placé dans un bloc cuisine fixe

Butane Rigide-Tuyau flexible a embouts mecaniques (1)

Propane Rigide-Tuyau flexible a embouts mecaniques (1)

Naturel Rigide-Tuyau flexible a embouts mecaniques (1)

(1) sous réserve que le tuyau flexible soit visible sur toute sa longueur et qu'il soit disposé de manière à ne pouvoir être atteint par les flammes, ni détiérioré par les gaz de combustion, par les parties chaudes de l'appareil ou par les débordements de produits chauds.

2 MOYENS DE RACCORDEMENT SONT POSSIBLES :

RACCORDEMENT PAR TUYAU RIGIDE

Raccorder directement à l'extremité du raccord de rampe

RACCORDEMENT PAR TUYAU FLEXIBLE A EMBOUT MECANIQUE

Visser directement les écrous du flexible sur le raccord de rampe d'une part et sur le robinet d'arrêt de la canalisation d'autre part.

Dans le cas d'une installation gaz avec raccordementouple,le Groupe et les Usines de ROSIERES recommendent l'utilisation d'un tuyau flexible à embouts mécaniques du type Vissogaz ou Gazinox**.Ce dernier a pour particulariat d'avoir une durée de vie illimitée,ce qui assure une installation sure et encore plus simple.

Nous conseillons ce type de raccordement.

** Equipement vendu séparement chez un électro-menagiste.

INSTALLATION - RACCORDEMENT ELECTRIQUE

"L'installation recevant l'appareil cite en reférence doit être conforme à la norme en vigueur dans le pays d'installation".

Le Groupe et les Usines de ROSIERES déclinent toute responsabilité en cas de non respect de cette disposition.

Le raccordement au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intermédiaire d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. L'installation doit obligatoirement être protégée par des fusibles appropriés, et compter des fils d'une section suffisante pour alimenter normalement l'appareil.

Cet apparéil est équipé d'un cable d'alimentation permettant le raccordement exclusivement sous une tension de 230 V entre phases ou entre phase et neutre.

Raccorder à une prise de courant, après avoir vérifié :
1. la tension d'alimentation indiquée au compteur,
1. le réglage du disjoncteur et,
1. le calibre du fusible 20 A.

Remarque: la prise de courant doit être accessible pour toute intervention éventuelle, voirlez à son positionnement lors de l'installation de la table de cuisson.

ATTENTION : vérifier la continuité de la terre de l'installation avant de procédé au raccordement. Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences éventuelles qui pouraient survenir à l'utilisation d'un apparéil non relié à la terre, ou relié à une terre dont la continuité serait défectuese.

• Le remplacement évientuel du cable d'alimentation doit être réalisé par le Service ÀpRES-vente ou par un technicien de qualification similaire, avec un cordon dont les caractéristiques doivent correspondre à celles d'origine.

INSTALLATION - LE REGLAGE DU RALENTI

REGLAGE DU RALENTI:

si un changement de gaz a ete realise, il est important de vérifier la stabilite de la flamme en position ralenti.

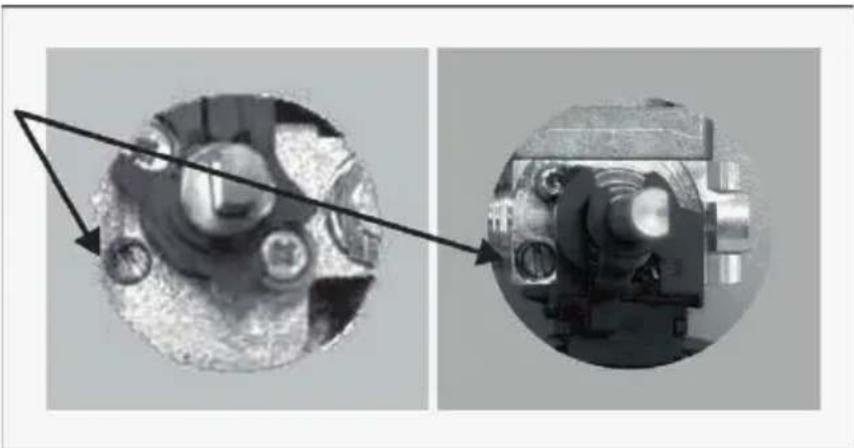

"ACCESSIBILITYÀ LA VIS BIPASSE"

pour acceder aux bipasses des bruleurs de table, il faut retarder les manettes du tableau de bord.

Vis bipasse du bruleur de table (vue de dessus du robinet après retrait de la manette).

Enaucun cas ne desserrer les autres vis!

. dévisser le bipasse d'un tour.

allumer le bruleur et leMETRE au debit réduit.

. visser dans le sens hora la vis du bipasse jusqu'à l'obtention d'une flamme réduite, restant sable lorsqu'on passé du plein feu à la position ralenti.

b) en butane-propane :

le réglage est obtenu en vissant à fond, dans le sens horaire, sans bloquer, la vis du bipasse dont l'orifice calibre assure le débit réduit.

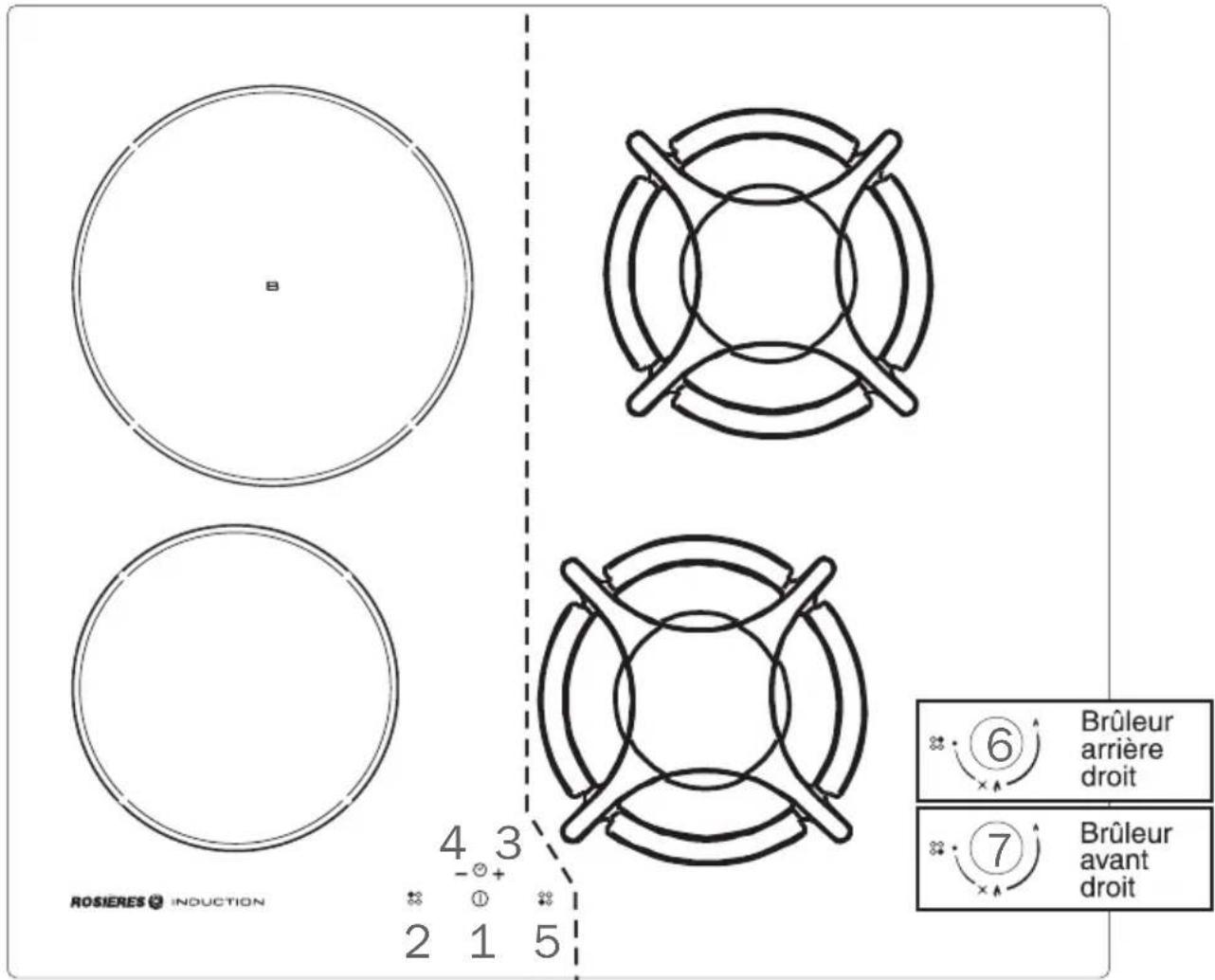

PARTIE INDUCTION

1. Touche marche/ arrêt
2. Foyer avant gauche
3. Touche "+"
4. Touche "-"
5. Foyer arrirée gauche

PARTIE GAZ

1. Brûleur arrêté droit

Manette de commande du brûleur Rapide 3 kW avec sécurité par thermocouple et allumage intégré

1. Brûleur avant droit

Manette de commande du brûleur Semi-rapide 1,75 kW avec sécurité par thermocouple et allumage intégré

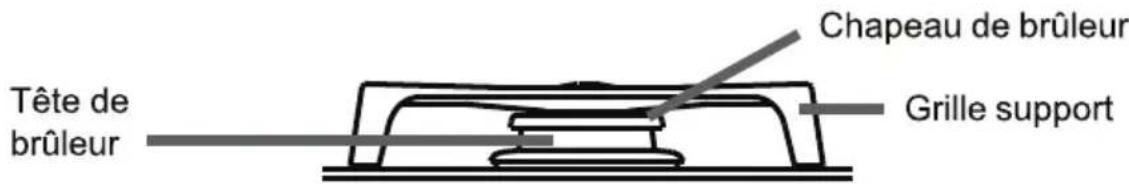

UTILISATION - LE BRULEUR GAZ

LE BRULEUR RAPIDE, puissance 3 kW:

utiliser ce brûleur, le plus puissant pour porter à ébullition, pour saisser les viandes et en règle générale pour tous les alimentés qui doivent cuire rapidement.

LE BRULEUR SEMI-RAPIDE, puissance 1,75 kW:

utiliser ce bruleur pour les mistrages et les saus.

La grille support de récipient équipant ce brûleur fait office de比较好 lorsque le brûleur gaz est à début réduit :

. à allure modérée, la flamme est uniquement en contact avec le chapeau de brûleur en fonte. Idéal pour les mjotages, la chaleur est répartie de façon homogène sous le recipient. Les alimentés ne collent pas et il n'y a pas d'effet de couronne dans le fond du recipient.

en "plein débit", les flames chauffent directement le écipient permettant ainsi toutes les cuissons à feu vif.

Pour une meilleure utilisation des brûleurs, nous vous recommendons d'utiliser des réci-pients de diamètre non inférieurs à ceux indiqués ci-dessous :

Brûleur 1,75 kW	Brûleur 3 kW
Ø 16 cm	Ø 22 cm

QUELQUES CONSEILS ....

• Ne pas utiliser de recipients à fond concave ou convexe.
• Centrer le recipient par rapport à la grille "support de recipient".
• Ne pas disposeur un meme rccipient sur deux bruleurs.
• Eviter de cuire les aliments à tropforté ébullition. Les "gros bouillons" necisent pas plus vite, mais par contre les aliments subissant une violente agitation qui risque de leur faire perdre leur saveur.
• Les flammes ne doivent pas dépasser la surface des recipients, sinon vous aurez un gaspillage de gaz.
• Ne pas faire fonctionner un brûleur gaz avec un récipient vide.

ATTENTION:

. lorsque les brûleurs ne sont pas en service, le robinet d'alimentation générale doit être fermé.

UTILISATION - LES BRULEURS GAZ

Chaque brûleur est contrôle par un robinet à réglage progressif qui vous permet :

• une plage de réglage progressive et plus longue de la position maximum jusqu'au ralenti le plus fin, en souplesse,
• une grande facilité pour adapter et ajuster la flamme du brûleur en fonction du diamètre de la casserole,
  * aucun risque de "claquage" ou d'extinction lors de la diminution rapide de la flamme.

De plus, chaque robinet est équipe :

. d'un allumage automatique intégré à chaque manette.
. d'un dispositif de sécurité par thermocouple permettant la coupure automatique de l'alimentation en gaz du brûleur en cas d'extinction accidentelle de la flamme.

UTILISATION :

• Ouvrir le robinet d'arrivée de gaz,
• Un repère situé pres de chaque manette permet de désigner le foyer commandé.
• Enfoncer et tourner la manette de commande du brûleur jusqu'au repère "+"".

C'est en Maintenant la pression sur la manette que vous déclencherez les étincelles d'allumage. Continuer à appuyer sur la manette pendant quelques secondes pour armer la sécurité.

• Régler la flamme en fonction du besoin pour votre cuisson.
  Entre les deux positions débit maximum "+" et début réduit "-" se trouvent toutes les allures intermédiaires.
  Pour stopper la flamme du bruleur, positionner la manette sur la position ".

Remarque:

. en l'absence de courant, il est possible d'allumer le bruleur avec une allumette tout en appuyant et en tournant la manette jusqu'au repere "+"
. en cas d'extinction accidentelle de la flamme, il suffit de proceder à un nouvel allumage en suivant les instructions décrites ci-dessus.

INDUCTION

PRINCIPDE DE FONCTIONNEMENT D'UNETABLE A INDUCTION

Le principe de l'induction est simple.

Un modulelectronique(générateur)alimente et commandéelectriquement une bobine (inducteur)située a l'intérieur de I'appareil.

Cette bobine créé un champ magnétique de telle sorte que le recipient posé sur le support se trouve traversé par des courants dits "d'induction".

Ces derniers transformé le écipient en veritable émetteur de chaleur, le dessus vitrocérôme restant froid.

Ce procédé implique l'utilisation de recipients avec fond magnétique.

Concretement, la technologie de l'induction conduit à deux résultats fondamentaux :

. d'une part, la chaleur n'étant émise que par le récipient, la puissance de chauffe restituée est maximale et la cuisson s'effectue sans déperdition calorifique.

. d'autre part, il n'y a pas d'inertie thermique puisque la pose ou le retrait du recipient sur le support déclenché instantanément le demarrage ou l'arrêt de la cuisson.

UN APPAREIL DE HAUTE SECURITE ....

La table à induction est pourvue de plusieurs dispositifs de sécurité pour la protégger contre tout fonctionnement anormal ou errone. Si votre table est installée et utilisée dans de bonnes conditions, ces sécurités ne fonctionneront que très rarement.

• Turbine de ventilation : pour protégger et refroidir les organes de commande et d'alimentation. La turbine est à deux vitesses, elles agissant automatiquement. La turbine fonctionne même si les foyers sont à l'arrêt et ce tant que l'électronique n'est pas suffisamment refroidie.
• Sécurité "Transistor": une sonde survée en permanence la température des composants électroniques. Si cette dernière est excessive, elle reduit automatiquement la puissance des foyers puis coupe leur fonctionnement (les afficheurs clignotent). Lorsque la température des composants redevient conforme, la table fonctionne à nouveau.
• Sécurité "Casserole vide": une sonde place sous chaque zone de chauffe détecte la température anormale d'un recipient vide et du verre vitrocérément.
• Sécurité "Détention": le détecteur de présence autorise le fonctionnement, donc la chauffe. Un réseau non adapté ou un objet de petite dimension (cuillère à café,outeau, bague...) posé sur la zone de chauffe ne sera pas considéré comme réceptifdonc la chauffe ne se réalisera pas.

• Sécurité "Débordement et Projection": des protections sont prévues pour arrêté le fonctionnement de la table lors d'un évientuel débordement ou de grosses projections. Si un gros débordement ou objet recouvre au moins deux touches, pendant 10 secondes au minimum, la table arrête son fonctionnement.

• DETECTEUR DE RECIPIENT POUR FOYERA INDUCTION

Le détector de recipienté équipe les foyers à induction.

Lorsque le foyer est en fonctionnement, le détecteur de récipient offre l'avantage d'arrêté ou de démarrer automatiquement la chauffe du foyer de cuisson au contact ou au retrait du récipient. Il permet de ce fait une économie d'énergie.

Si la zone de cuisson est utilisée avec un recipient adapté*: l'afficheur indique le niveau de puissance, ou si la fonction Booster est activée.

* le materiaiu formant le fond du recipient doit etre adapté, voir tableau page 16.

Si la zone de cuisson est utilise sans recipient ou avec un recipient non adapté :

I'afficheur indique. Le foyer ne s'enclenchie pas. En I'absence de detection de recipient au bout de 10 minutes, I'opération de mise en route est annulée.

Pour arrêter la zone de cuisson, il ne suffit pas de retarder le écipient. Il est impératif d'arrêter le foyer normalement.

IMPORTANT : le détector de réplicant ne fait pas office de touche marche/arrêt du foyer.

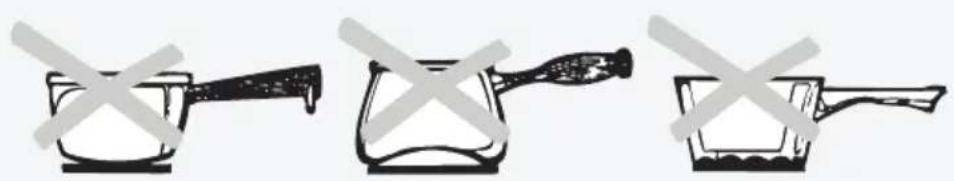

LECHOIX DESUSTENSILES

L'utilisation de recipients de qualité est nécessaire pour obtenir de bons résultats de cuisson :

• Utiliser des recipients de bonne qualite à fond plat et épais : le fond rigoureusement plat supprimera les points de surchauffe sur lesquels les alimentents attachent, et l'épaisseur du métal permettra une parfaite répartition de la chaleur.
• Veiller à ce que le fond des recipients soit sec : lors du replissage du récipient ou lorsqu'on utilise une casserole-sortant du réfrigérateur, par exemple, s'assurer que l'ustensile est bien sec ; cette précaution évitera toute salissure sur le plan de cuisson.
• Utiliser des recipients d'un diamètre suffisant pour recouvrir entierement le foyer : il convient de veiller à ce que le fond soit au moins aussi grand que la zone de cuisson. Si le fond est légarement plus grand, l'énergie est utilisé de manière optimale.

Les informations suivantes vous aideront àCHOISIR les reciplents les mêux adaptations pour obtenir de bons résultats.

	Foyer induction
Sigle repère sur les batteries de cuisine	Sur l'étiquette, vérifie la présence du logo qui indique que le réseau est compatible avec l'induction.
	Utiliser des récipients magnétiques (tôle émaillée, fonte, acier inoxy-dable ferritique). Faites le test de l'aimant sur le fond du réseau (il doit coller).
Inox	Non déetectable
	Excepté Inox ferritique.
Aluminium	Non déetectable
Fonte	Bonne performance
	Attention : peut rayer la table en verre.
Acier émaillé	Bonne performance
	Fond plat, épais et lisse recommendé.
Verre	Non déetectable
Porcelaine	Non déetectable
Fond en cuivre	Non déetectable

LES DIFFERENTES POSITIONS

Aux différentes positions correspond

la répartition de chauffe de la zone suivante :

INDUCTION
Positions	% puissance
1	3
2	5
3	8
4	12
5	18
6	28
7	42
8	64
9	100
BOOSTER Ø 200	3000 W

Pour une meilleure sécurité, les foyers se coupent automatiquement si on les laisse trop longtemps fonctionner. La coupure dépend du niveau de puissance utilisé.

Anoter:

la table à induction fonctionne avec un générateur qui commande simultanément les deux foyers :

La zone peut prendre en charge une puissance maximale de 3700 W.

En conséquence, lorsque la fonction Booster est opérationnelle, et si le deuxième foyer est au niveau de puissance 8 ou 9, ce dernier est automatiquement réduit à un niveau 7, cette baisse apparait avec un affichage clignotant pour information.

Attention: comme indiqué sur le tableau des puissances, le booster est actif pour une durée de 5 minutes, après ce laps de temps, le booster disparait, et le foyer reprend la chauffe à la position 9, la puissance du générateur étant réduite, le niveau de puissance du deuxième foyer revient à sa position initiale.

UTILISATION DE LA TABLE

• Àprous la mise sous tension de la table, attendre 8 secondes pour activer les commandes électroniques.

. Presser la touche ① , pendant 1 seconde.

La commandelectronique de la table est activée. Dans chaque zone d'affichage le niveau de puissance s'affiche.

. Sans intervention dans les 20 secondes, la commande electronique s'eteint et l'opération de mise en route doit être renouvelée.

• SELECTIONNEZ UNE ZONE DE CUISSON

. Sélectionnez une zone de cuisson
. Presser la touche "+" ou "-" du foyer désiré. Dans la zone d'affichage, la diode de commande devient fixe ; elle indique que la zone est active.
A. Ajuster le niveau de puissance entre 1 et 9 en fonction du mets à cuire.
→ Si vous appuyez sur la touche "+" , le niveau de puissance "1" s'affiche, si vous appuyez sur la touche "-", le niveau de puissance " 9 " s'affiche.
En maintainant la pression sur la touche "+" ou "-", le niveau de puissance augmente ou diminuè progressivement.

ACTIVATION DE LA FONCTION BOOSTER

La fonction BOOSTER permet d'obtenir par une simple pression le fonctionnement du foyer avec une puissance de 3000 W (foyer 200), pendant une période de 5 minutes. Ideal pour saisir des viandes, ou pour porter rapidement à ébullition des grandes quantités de liquides (soupes, légumes....).

Activation de la fonction BOOSTER :

. Presser la touche de selection du foyer. Porter le niveau du foyer à " 9 ", relâcher la touche et presser une nouvelle fois, la fonction Booster est active pour une période de 5 minutes. L'indication P (Power) s'affiche.

Une fois ce temps écoué, le niveau de puissance redescend à 9.

Un appui sur la touche "-" annule la fonction Booster, et le niveau de puissance redescend à 9.

ARRET GENERAL

Le fonctionnement des foyers peut être stoppe à tout moment par une pression d'une durée de 3 secondes sur la touche Marche-Arrêt.

VOYANT DE CHALEUR RÉSIDUELLE

Le tableau de commande informe l'utilisateur lorsque la température de surface des zones de cuisson dépasse 60^ environ, par l'affichage suivant: "B".

Pour les fins de cuisson, nous conseillons d'eteindre la zone de cuisson et de profiter de la chaleur résiduelle du foyer de cuisson pour terminer la cuisson en douceur.

Lorsque la température redescend en dessous de 60^ , l'affichage "B" s'efface.

N.B.: après coupure de courant, l'indicateur de chaleur résiduelle disparait définitivement et ce, même si la température de surface dépasse 60^ .

- SÉCURITÉ ENFANTS (BLOCAGE DES COMMANDES)

Sécurité enfants (Blocage des commandes)

Sécurité enfants contre les usages dangereux.

Peut etre activee孤单ment quand aucune zone de cuisson n'est selectionnee.

Fermetre :

Après avoir allumé les commandes avec l'interrupteur principal, la sécurité enfants peut être activée. Cependant, la commande de la zone de cisson AG (avant gauche) et la touche « Moins » doivent être pressées au même moment et après avoir relaché le bouton avant gauche de nouveau. Un voyant « B » apparait pour indiquer le blocage de la table. Si une zone de cisson est chaude, elle a le statut « B » et « E » de façon alternative. L'activation doit avoir lieu dans les 10 secondes après avoir allumé les commandes et qu'aucune autre touche n'ai été pressée. Autrement l'activation du système peut être bloquée.

Les commandes garderont ce statut jusqu'à sa désactivation. Peu importe que vous allumiez, éteigniez ou réinitialisiez (copure de l'alimentation principale) la plaque de cuisson.

Désactivation temporaire du mode cuisson :

Vous devez presser la touche Aé (sévecti gradeha)zone de cuisson et la touche Moins ensemble. Le « E » disparait et un « 0 » apparait sur toutes les zones de cuisson. Si une zone est chaude, elle affiche la lettuce « E » et « 0 » de façon alternative.

Désactivation permanente :

Après avoir allumé les commandes avec l'interrupteur principal, la sécurité enfants peut être désactivée. Cependant, la touche avant gauche de selection de la zone de cuisson et la touche « Moins » doivent être pressées au même moment et après avoir relaché la touche « Moins » de nouveau.

En suivant toutes ces étapes dans les 10 secondes, les commandes se placeront sur le mode STAND-BY. Si aucune opération n'est effectue, les commandes s'eteindront après 20 secondes.

LA FONCTION MINUTEUR :

Le minuteur est presenté sur la zone arrêté de cuisson (Arrière gauche). L'affichage sur le devant des zones de cuisson est étant.

Il existence deux types de minuteur :

-Le minuteur cuisson : Le minuteur est relié à une zone de cuisson unique. Àpès activation du minuteur, une sonnerie avertit que la zone de cuisson va s'éteindre.

-Le minuteur autonome : Ce minuteur est independant des opérations effectuees. Avres activation du minuteur, une sonnerie retentit sans entrainer de changement.

Selectionner un minuteur :

La fonction minuteur s'active en appuyant simultanément sur les touches « Plus » et « Moins » Si une zone de cuisson a déjà été Sélectionnée, le minuteur sera relié à cette zone de cuisson et un point clignotera. Si aucune zone de cuisson n'a été Sélectionnée avant l'activation du mode minuteur, c'est le minuteur autonome s'activera.

En ayant plus de minuteurs activés au même moment, vous pouvez basculer entre la touche « Plus » et « Moins ». Tous les minuteurs seront orientés dans le sens des aiguilles d'une montre. La programmation du minuteur est limitée à un temps de selection de 10 secondes. Ce temps dépassé, le minuteur returne à l'affichage d'une zone de cuisson active.

Programmation du minuteur :

Après activation du minuteur, vous pouvez changer la durée du minuteur en utilisant les touches « Plus » et « Moins ». Si la valeur du minuteur est selectionnée vous pouvez commencer à 30 minutes en appuyant sur la touche « Moins »

En appuyant longuement sur « Plus » ou « Moins », le temps change plus rapidement. La répetition automatique est arrêtée en programmant 99 ou 01.

Un minuteur dédié apparaitra à côté du point dans la zone de cisson correspondante.

Un minuteur pour oeufs apparaitra a travers les deux points clignotants dans l'espace d'affichage du minuteur.

Annulation de la fonction minuteur:

Le minuteur peut être étant en programmant sa valeur à 00. Pour le minuteur de cuisson, la zone de cuisson reste active.

Expiration du minuteur :

Après avoir programmé une durée, le décompte commence automatiquement. En changeant la durée du minuteur par la touche « Plus » ou « Moins », le minuteur commence du début.

Signalement du minuteur :

Lorsque le minuteur est positionné sur la valeur 00, un signal visuel et audio apparait. Quand le minuteur de la zone de cuisson expire, la zone de cuisson s'eteint. Plusieurs minuteurs additionnels s'afficheront ensemble avec le point correspondant de la zone de cuisson. Le signal est limite à deux minutes, si aucune autre touche n'est allumee entre temps.

UTILISATION-ENTRETIEN

• Il est important lors du nettoyage de la surface vitrocéramique de la table, d'attendre le refroidissement complet de cette dernière.
• Seuls les produits spécifiques pour le nettoyage de la surface vitrocéramique, crème et grattoir, doivent être utilisés. Vous les trouvez facilement dans le commerce.
• Eviter les débordements, les salissures qui tombent sur le plan de cuisson se carbonisentrapidement et sont donc plus difficiles à nettoyer.
• Il est recommandé de tener à l'écart du plan de cuisson tout ce qui est susceptible de fondre tels que les objets en matière plastique, sucre ou produits à forte teneur en sucre.

LE BRULEUR GAZ

Les chapeaux de brûleurs et grilles support de récipient :

Les retiret et les nettoyer avec une éponge humide, légèrement savonneuse ou imbibée d'un produit menager liquide. Ne pas les plonger dans l'eau froide immédiatement après utilisation afin d'éviter que le chic thermique ne provoque larupture de l'émail.

L'emploi de produits abrasifs n'est pas conseilé car ils rayent l'email et le rendent terme.

La tete de bruleur:

Le chapeau de brûleur repose sur la tête de brûleur. Si les encoches de la tête de brûleur sont encrassées, brossez-les à l'eau savonneuse, rincez puis sèchez correctement avec un chiffon propre.

Chaque brûleur repose sur une collerette légèrement bombée pour drainer les débordements loin de la flamme et des zones chaudes, d'ou une facilité d'entretien.

• ÀpRES avoir réalisé le nettoyage de chacun des éléments, il est important de les essuyer correctement et de veiller à les replacer dans leur position initiale (chaque composant est indexé par rapport à son support). Le remontage doit être parfait car un mauvais repositionnement peut cause de graves anomalies de fonctionnement et de combustion.

Attention: ne pas laisser de l'eau s'infiltrer à l'intérieur du brûleur gaz.

LES MANETTES

• Pour un nettoyage en profondeur, vous pouvezPTRir les manettes. Pour les enlever, les tirer vers le haut. Nettoyer simplement a l'eau savonneuse, rincer et bien les secher avant de les repositionner.

Attention: ne pas laisser de l'eau s'infiltrer dans les zones ouvertes.

ENTRETIEN DE LA SURFACE VITROCERAMIQUE

ENTRETIEN:

. dispose les ques goutes d'un produit nettoyant specifique pour la surface vitroceramique.
. frotter, en insistant sur les parties tachées s'il en existe, à l'aide d'un chiffon doux ou d'un papier essue-tout légarement humide.
, rincer si besoin.
. essuyer avec un chiffon doux ou papier essuie-tout sec jusqu'ac que la surface soit nette.

Si après cet entretien courant des taches persistent :

. dispose à nouveau quelques gouttes d'un produit spécifique.

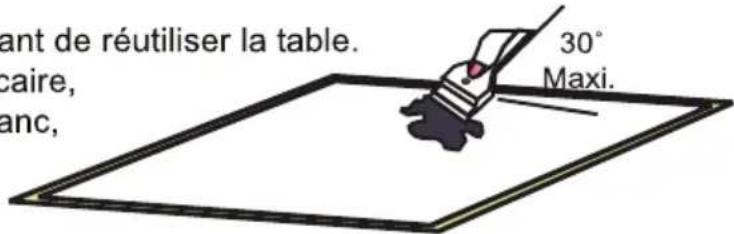

. gratter à l'aide d'un grattoir en respectant un angle de 30^ par rapport à la table jusqu'à disparition des taches récalcitrantes. Rincer si besoin.
. essuyer avec un chiffon doux ou un papier essuie-tout sec jusqu'à que la surface soit nette.
1. repeter l'opération si nécessaire.

CONSEILS :

un nettoyage fréquent laisse une couche protectrice essentielle pour la prévention des rayures et de l'usure.

S'assurer que la surface soit propre avant de réutiliser la table.

Pour enlever les traces d'eau et de calcaire utiliser quelques gouttes de vinaigre blanc, ou jus de citron.

Rincer et essuyer à l'aide d'un papier absorbant puis appliquer quelques gouttes de produit spécifique et essuy

Le verre vitrocéramique supporte le frottement des ustensiles de cuisson à fond plat, mais il est quand même conseilé de les soulever pour les déplacer.

NOTA:

Eviter d'employer une éponge trop humide.
. Ne jamais utiliser un outil en acier tel que couteau ou tournevis.
. L'utilisation du grattoir avec lame de rasoir ne peut endommager la surface si un angle de 30^ est respecté.
1. Ne pas laisser le racloir avec lame de rasoir à la portée des enfants.
. Ne pas utiliser de produits abrasifs ou de poudres récurantes.
. Ne jamais utiliser de nettoyeur vapeur pour le nettoyage.
Le nettoyage et l'entretien ne doit pas etre faits par des enfants sans surveillance.

La table à induction émet un renflement.

La table à induction émet un léger sifflement.

Les foyers ne maintainnent pas les petits bouillons ou friture peu vivie.

Cuissons trop lentes.

Petites rayures ou éraflures sur la surface vitrée de la table.

Marques de métal.

Caramélisation ou plastique fondu sur la table.

Taches sombres.

• Normal. La turbine de refroidissement des composants électroniques est en fonctionnement.

Normal. Etant donné la fréquence de fonctionnement des inducteurs, un léger sifflement peut se produit lors de l'utilisation de plusieurs foyers à puissance maximale.

N'utiliser que des recipients a fond plat.

• Le fond du écipient doit recouvrir entièrement le diamètre du foyerChoisi.

• Utilisation de recipients non adaptés. N'utiliser que des ustensiles avec fond plat, lourd et d'un diamètre au moins égal au foyer.

• Une mauvaise méthode de nettoyage, ou des recipients avec fond rugieux sont utilisés, des particules tels que grains de sable, ou Sel se trouvent entre la table et le fond du recipient. Se reporter au chapitre "ENTRETIEN", s'assurer que les fonds des recipients sont propres avant utilisation et n'utiliser que des recipients avec fond lisse. Les rayures peuvent être attenuées seulement si un bon nettoyage est réalisé.

• Ne pas faire glisser des recipients en aluminium sur la table. Se reporter aux recommendations d'entretien.

• Vous n'utilisez pas les bons matériaux, les taches quelles qu'elles soient persistent. Aidez-vous d'une lame de rasoir et suivre le chapitre "ENTRETIEN".

• Se reporter au chapite "ENTRETIEN".

• Utiliser une lame de rasoir et suivre le chapitre "ENTRETIEN".

Surfaces claires sur la table.	• Marques provenant de recipient en aluminium ou cuivre, mais aussi de dépôts de minéraux, de l'eau ou des alimentés ; ils peuvent être enlevés avec de la crème nettoyante.
La table ne fonctionne pas.	• Un gros débordement ou objet recouvre au moins 2 touches, pendant 10 secondes au minimum. Nettoyer le débordement ou夕阳er l'objet.
	• Le tableau de bord est verrouillé. Pour déverrouiller, appuyer sur la touche "Verrouillage".
La table ne se coupe pas.	• Le tableau de bord est verrouillé. Pour déverrouiller, appuyer sur la touche "Verrouillage".
La table s'accêté automatiquement	• Un débordement recouvre pendant plus de 10 secondes au moins 2 touches, la table se met en securité, et un bip sonore retentit tant que les touches sont recouvertes. Nettoyer le débordement ou夕阳er l'objet.
	• Les foyers s'accêtent automatiquement si on les laisse fonctionner pendant une période assez longue.
Fréquence de fonctionnement arêt/marche sur foyers	• Les cycles coupure-fonctionnement variant en fonction du niveau de puissance demandé : - niveau faible : temps de fonctionnement court, - niveau élevé : temps de fonctionnement long.
Affichage "H", indicateur de chaleur résiduelle, clignote.	• La température électronique est trop élevé. Un technicien doit procéder à la vérification de l'encastrement en respectant les recommendations pages 6 et 7.

Le constructeur décline toute responsabilité concernant d'eventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenue dans cette notice. Le constructeur se reserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causeur de préjudices aux caractéristiques de fonctionnement de sécurité des appareils.

GB
