ME 80 - Montre connectée BEURER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	ECG mobile (montre connectée)
Marque	Beurer
Modèle	ME 80
Dimensions (L x l x H)	103 mm x 38 mm x 10,5 mm
Poids	40 g
Alimentation	Batterie lithium rechargeable intégrée, charge via USB (5 V)
Autonomie	Plus de 1 000 mesures avec une charge complète
Mémoire interne	99 mesures (écrasement des plus anciennes)
Type de mesure	ECG monocanal, dérivations frontales (positions A, B, C)
Bande passante	0,05 à 40 Hz
Fréquence d'échantillonnage	256 Hz
Plage de fréquence cardiaque	5 à 199 battements/min
Affichage	Écran LCD avec symboles (OK, ! PAUSE, SLOW, RHYTHM, FAST)
Connectivité	USB (charge et transfert de données vers PC)
Logiciel inclus	Beurer ECG Manager (Windows XP, Vista, 7, 8)
Méthodes de mesure	A (index droit - torse), B (index gauche - torse), C (main gauche - main droite)
Durée d'une mesure	Environ 30 secondes
Entretien et nettoyage	Nettoyer les électrodes avec un chiffon doux imbibé d'alcool désinfectant ; ne pas immerger dans l'eau
Sécurité	Appareil de type CF ; ne pas utiliser avec stimulateur cardiaque, défibrillateur, IRM ; éviter chocs et humidité
Réparabilité	Ne pas réparer soi-même ; contacter le service client ou un opérateur autorisé
Conditions d'utilisation	+5 °C à +40 °C, 30 % à 85 % d'humidité

FOIRE AUX QUESTIONS - ME 80 BEURER

Comment charger la montre Beurer ME 80 ?

Retirez le capot inférieur, branchez-la à une prise USB d'ordinateur ou un chargeur USB 5 V. Le symbole de batterie indique la charge.

Quelles sont les méthodes de mesure de l'ECG ?

Trois méthodes : A (index droit sur électrodes supérieures, électrode inférieure sur le torse), B (index gauche sur électrodes supérieures, électrode inférieure sur le torse), C (index droit sur électrodes supérieures, doigt gauche sur électrode inférieure).

Combien de mesures peuvent être stockées dans la mémoire ?

La mémoire interne peut stocker jusqu'à 99 mesures. Au-delà, les plus anciennes sont écrasées.

Que signifie l'affichage 'EE' sur l'écran ?

EE signifie Erreur. Soit la pression de contact est trop faible, soit vous avez bougé ou parlé pendant la mesure. Recommencez en suivant les instructions.

Puis-je utiliser la montre avec un stimulateur cardiaque ?

Il n'est pas recommandé. Consultez votre médecin avant toute utilisation avec un stimulateur cardiaque ou autre dispositif implanté.

Comment transférer les données ECG vers un ordinateur ?

Retirez le capot inférieur, connectez l'appareil à un PC via USB, lancez le logiciel Beurer ECG Manager et cliquez sur l'icône de téléchargement.

Que faire si la mesure indique 'FAST' ?

FAST indique une tachycardie (fréquence > 100 bpm). Consultez un médecin pour interprétation, surtout en présence de symptômes.

Comment nettoyer les électrodes ?

Utilisez un chiffon doux ou un coton-tige humidifié avec de l'alcool désinfectant pour nettoyer la surface des électrodes.

Combien de temps dure une mesure ?

La mesure dure environ 30 secondes. Un compte à rebours s'affiche à l'écran.

La montre ne s'allume pas, que faire ?

La batterie est peut-être vide. Chargez l'appareil via USB pendant quelques minutes. Si le problème persiste, contactez le service client.

MODE D'EMPLOI ME 80 BEURER

1. Présentation 3
2. Consels important 3
   3.Description de I'appareil. 6

3.1 Fonctions principales.. 6
3.2 Livraison 7
3.3 ECG mobile 8
3.4 Symboles d'affichage 8

1. Préparation de la mesure 9

4.1 Chargement de I'appareil 9
4.2 Avant la mise en service 10

1. Realisation des mesures 10

2. Affichage du résultat 15

3. Beurer ECG Manager 15

7.1 Configuration requise 15
7.2 Installation comme suit 16
7.3 Transfert des données ECG vers un PC.....18
7.4 Éléments de la surface de travail 19
7.5 Reglages 21
7.6 Notre impression ECG 22

1. Problèmes/solutions aux problèmes 23
2. Données techniques 24

Nos vous remercions d'avoir choisi l'un de nos produits. Notre société est réputée pour l'excellence de ses produits et les contrôles de qualité auxquels ils sont soumis. Nos produits couvrent les domaines de la chaleur, du poids, de la pression sanguine, de la tempérapure corporelle, de la thérapie douce, des massages et de l'amélioration de l'air. Lisez attentivement cette notice, conservez-la pour un usage ultérieur, mettez-la à disposition des autres utilisateurs et suivez les consignes qui y figurent.

Sincères salutations,
Votre équipe Beurer

1. Présentation

L'ECG ME80 sert à déterminer le rythme cardiaque, à la maison ou en déplacement. L'appareil vous informe sur votre pouls moyen et vous indique tout écart eventuel par rapport à un ECG normal. Pour une interprétation précise et une presentation détaillée des données de mesure fournies, il est possible de connecter l'appareil à un PC via une prise USB intégrée. Grace au logiciel de gestion d'ECG de Beurer fourni avec l'appareil, il est possible de faire apparaitre les résultats de l'enregistrement sous forme graphique et de les imprimer afin de les remettre à votre médecin. La prise USB permet également de charger automatiquement la batterie intégrée.

• L'appareil ME80 est un apparéil d'électrocardiogramme (ECG) monocanal permettant d'enregistrerrapidement unelectrocardiogramme (ECG) de façon mobile. Vous bénéficiez, par ailleurs, d'une évaluation facile à comprendre de l'enregistrement, concernant, notamment, les perturbations du rythme cardiaque.
• L'appareil ME80 indique les modifications du rythme cardiaque. Leurs causes peuvent être très diverses, certaines étant anodines mais d'autres pouvant être induites par des pathologies plus ou moins graves. Si vous pensez être malade, consultez un médecin.

• Les electrocardiogrammes enregistrés grâce au ME80 reflètent la fonction cardiaque au moment de la mesure. Les modifications intervenant préalablement ou postérieurement ne sont donc pasforcément déetectables.

• Les mesures de l'ECG réalisées à l'aide du ME80 ne permettent pas demettre en evidence l'ensemble des pathologies cardiaques. Si vous ressentez des symptômes susceptibles d'indiquer une pathologie cardiaque aiguè, vous devez immédiatement consulter un médecin, et ce, quels que soient les résultats de mesure du ME80. Ces symptômes peuvent être, notamment :

• douleur du côte gauche ou sensation de pression au niveau de la poitrine ou du ventre,

• douleur irradianla bouche,la machoire,le visage,l'epaule,le bras ou la main,
• douleur au niveau du dos,

-nausees,

• sensation de brûlure au niveau de la poitrine,
• fréquentes chutes de tension,
• détresse respiratoire,
• palpitations ou rythme cardiaque irrégulier,
• surtout en association avec ces symptômes.

Il convient de TOUJOURS et RAPIDEMENT signaler ces symptômes à un médecin. En cas de doute, rendez-vous au service des urgences.

• Vous ne doivent pas pratiquer d'auto-diagnostic ni d'auto-médication sur la base des résultats de mesure du ME80 sans avoir discuté avec votre médecin. Ne prenez pas, de vous même, un nouveau Médicament et ne modifiez ni le type, ni la posologie d'un traitement existant.
• Le ME80 ne remplace pas un examen Médical de votre fonction cardiaque ni l'enregistrement d'un électrocardiogramme, qui doit être praticé avec des moyens de mesure de plus grande envergure.
• Le ME80 n'établit pas de diagnostic pathologique des causes eventuelles pouvant être à l'origine d'un changement de l'ECG. Ce diagnostic reste du ressort exclusif de votre médecin.
• Nous vous recommendons d'enregistrer vos courbes ECG et, le cas échéant, de lesprésenter à votre médecin. Ceci, notamment, si l'indication d'état du ME80 ne présente pas le symbole OK.

Indications importantes concernant la sécurité

Il n'est pas recommandé de se servir de l'appareil avec un stimulateur cardiaque ou un autre dispositif implanté. Suivez, le cas échéant, les conseils de votre médecin.

• N'utilisez pas l'appareil avec un défibrillateur.

• N'utilisez pas l'appareil lors d'un examen IRM.

• Ne soumettez l'appareil à de l'électricité statique. Veillez toujours à ne pas émettre d'électricité statique avant de vous servir de l'appareil. *

• N'immergez jamais l'appareil dans de l'eau ou un autre liquide. Ne nettoyez pas l'appareil avec de l'acetone ou une autre solution liquide. Nettoyez l'appareil à l'eau ou à l'aide d'un chiffon improugné de détergent doux. Séchez-le ensuite à l'aide d'un chiffon sec.
• Ne déposez jamais l'appareil dans un recipient sous pression ou un autre apparéil de sterilisation au gaz.
• Ne faites pas tomber l'appareil, ne marchez pas dessus et ne le secouez pas.
• Ne demontez pas l'appareil, cela pourrait l'endommager ou perturber son fonctionnement.
  N'tilisez pas l'appareil si vous avez la peau sensible ou que vous souffrez d'allergies.
• Cet apparéil n'est pas conscience pour être utilisé par une personne (y compris les enfants) dont les capacities physiques, sensorielles ou intellectuelles sont limitées, ou n'ayant pas l'expérience et/ou les connaissances nécessaires. Le cas échéant, cette personne doit, pour sa sécurité, être surveillée par une personne compétente ou doit receivevoir vos recommandations sur la manière d'utiliser l' apparéil. Surveillance les enfants afin de les empêcher de jouer avec l' apparéil.
• Cet apparéil ne doit pas être utilisé par un enfant pesant moins de 10kg .
• Les electrodes de l'appareil ne doivent pas entraîre en contact avec d'autres éléments conduisant l'électricité (y compris la terre).

• N'entreposez pas l'appareil dans les environnementés suivants : lieux se trouvant à la lumière directe du soleil, soumis à des températures élevées, humides ou très sales, à proximité de sources d'eau ou de feu ainsi que les lieux soumis à une forte influence electromagnétique.

• L'électricité statique est susceptible d'endommager les éléments électroniques. Pour éviter tout dommage electrostatique à l'appareil, il faut que le corps n'émette plus aucune électricité statique avant de pouvoir se servir de l'appareil. Lorsqu'on touche un objet ou un apparéil relié à la terre, l'énergie accumulée se décharge et cela induit un déchargement électronique.

Consignes de rangement et d'entretien

• Protégez l'appareil contre les chocs, l'humidité, les saletés, les fortes variations de température et l'ensoleillement direct.
• Ne laisses pas tomber l'appareil.
• N'utilisez pas l'appareil à proximé de champs electromagnétiques puissants, tenez-le éloigné des installations de radio et des téléphones mobiles.

Remarques concernant les batteries

• Il est extrémement dangereux d'avaler des batteries. Conservez donc les batteries et les produits hors de portée des enfants en bas âge. En cas d'ingestion d'une batterie, il faut immédiatement faire appel à un médecin.
• Les batteries ne doivent ni être démontes, ni jetées au feu, ni court-circuites.

Consignes de réparation et d'élimination

• Vous ne doivent pas réparer ou ajuster l'appareil vous-même. Le bon fonctionnement de l'apparéil ne serait plus garantiti si tel était le cas.
• Seuls le service client ou les opérateurs autorisés peuvent proceeder à une réparation.
• N'ouvrez pas l'appareil, sauf lors de l'élimination. Dans ce cas, il convient de-retirer la batterie intégrée. Le non-respect de cette consigne annulerait la garantie.
• Les batteries ne doivent pas etre jetees avec les ordures menagères. Les piles usées ne doit pas etre jetees avec les ordures menagères. Eliminez-les par le biais de votre revendeur electronic qu ou de�reet point de collecte de matieres recyclables local. Yous y etes legally obligé(e).

i Ce pictogramme se touve sur les piles a substances nocives : Pb : pile contenant du plomb, Cd : pile contenant du cadmium, Hg : pile contenant du mercure.

• Veuillez éliminer l'appareil conformément à la directive européen - WEEE (Waste Electrical and Electronic Equipment) relative aux appar兼s electriques et electroniques usages.

Pour toute question, adressez-vous aux collectivités locales responsables de l'élimination et du recyclage de ces produits.

3. Description de l'appareil

3.1 Fonctions principales

• L'appareil a besoin d'environ 30 secondes pour la réalisation du cardiogramme.

• À l'aide des données de mesure, l'appareil exécute une analyse automatique et met à disposition les résultats correspondants.

• Si la batterie est entierement chargée, il peut réaliser plus de 1 000 mesures. Le ME80 dispose d'une mémoire interne de 99 données de mesure maximum. Ensuite, les anciennes données de mesure sont écrasées.

• Le logiciel de gestion d'ECG de Beurer peut s'avérer utile lors des processus suivants : Téléchargement des données ECG.
  Configuration de votre apparéil ECG.
  Enregistrement des résultats de mesure par ordre chronologique.
  Auto-surveillance de votre état de santé.
  Indication des courbes ECG comme données de reference pour le personnel medica/
  Impression de l'ECG pour la remise utile d'informations importantes au medecin.

3.2 Livraison

Le present mode d'emploi
1 ECG mobile
Pochette derangement
Rallonge de cable USB**
CD-ROM compantant le logiciel de gestion d'ECG de Beurer
Annexe pour le medecintraitant

** Utilisez la rallonge de cable USB si vous ne pouvez pas brancher directement l'ECG mobile à la prise USB de votre ordinateur.

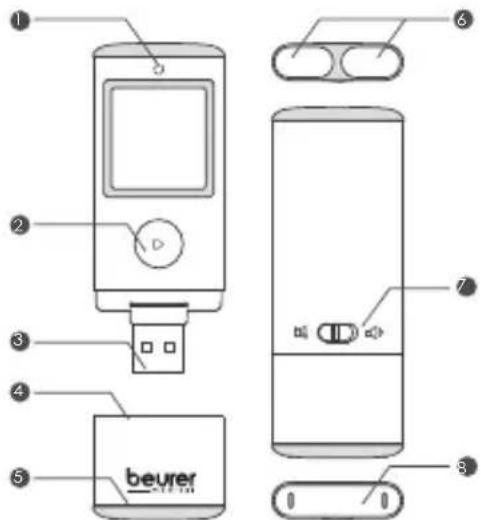

3.3 ECG mobile

Face avant Face arrêté

1. LED de battement cardiaque
2. Bouton marche/arret
3. Prise USB
4. Capot inférieur
5. Interrupteur d'activation
6. Électrodes supérieures
7. Bip marche/arret
8. Électrode inférieure

3.4 Symboles d'affichage

1. Indication des battements cardiaques : clignote pendant la mesure, de façon synchronisée avec les battements du cœur.
2. Fréquence cardiaque : indique la fréquence cardiaque moyenne durant l'enregistrement. ***
3. Indication de l'etat de la batterie : indique l'etat actuel de la batterie.

4. Liaison USB : indique l'etat de la liaison USB avec l'ordinateur.

5. Indication des numéroes : indique le numéro des résultats de mesure enregistrés dans la mémoire. Indique le compte à rebours de 30 secondes durant la mesure.

6. Date et heures.
7. Affichage du résultat

** La frquence cardiaque, mesurée en battements/minute, est déterminée d'après la subdivision des intervalles séparant les battements en 60 secondes.

4. Préparation de la mesure

4.1 Chargement de l'appareil

Procedez comme suit pour charger le ME80 :

	1. Retirez le capot inférieur de l'appareil.
	2. Branchez-le à la prise USB de votre ordinateur.
	3. Le symbole de chargement indique que l'appareil est en charge.
	4. Le symbole de chargement indique que l'appareil est chargé.

Remarque : vous pouvez également charger l'appareil en vous servant d'un chargeur USB 5 V disponible dans le commerce.

4.2 Avant la mise en service

Afin d'obtenir des résultats de mesure précis, veillez aux points suivants :

• Les electrodes doivent se couver en contact direct avec la peau.

• Si vous peau ou vos mains sont sèches, humidifiez-les à l'aide d'un chiffon humide avant de réaliser la mesure.

• Si les electrodes sont sales, utilisez un chiffon doux ou un coton-tige humidifié avec de l'alcool désinfectant pour en éliminer la saleté de la surface.
• Durant la mesure, ne touche pas votre corps avec la main avec laquelle vous réalisze la mesure.
• Veillez à éviter tout contact entre vos mains droite et gauche (méthode de mesure C) ou votre main et votre torse (méthodes de mesure A/B). Autrement, la mesure ne pourrait pas être correctement effectué.
• Ne rougez pas au cours de la mesure, ne parlez pas et ne rougez pas l'appareil. N'importe quel mouvement fausserait la mesure.
  Effectuez de préférence la mesure assis ou allongé, mais pas debout.

5. Realisation des mesures

1. Il existe trois méthodes différentes pour réaliser les mesures. Commencez par la méthode de mesure A « Index droit - torsé ». Si cette méthode ne vous permet pas d'obtenir de mesure ou de mesure stable (indication fréquence de la mention : « EE », passesz à la méthode B « Index gauche - torsé » puis, le cas échéant, à la C « Main gauche - main droite »).

En fonction de la configuration cardiaque (forme du cœur) spécifique à chaque utilisateur, l'une de ces méthodes de mesure sera adaptée. Si une méthode particulière ne permet d'obtenir aucune mesure stable, les causes peuvent en être anodines (forme du cœur de l'utilisateur par exemple) mais elles peuvent également être pathologiques.

Remarque: La méthode de mesure C est très comfortable, mais la stabilité de la mesure est bien plus mauvaise qu'avac la méthode A ou B.

1. Appuyez sur la touche marche/arrêt pendant environ trois secondes pour allumer l'appareil. L'appareil affiche le plein écran.

Attention

S'il manque des segments, n'utilisez plus l'appareil et contactez immédiatement le service client.

Pour vérifier que le plein écran soit entièrement affché, maintenez la touche marche/arrêt enforcée lors de l'allumage.

Méthode de mesure A	« Index droit - torsè » (correspond approximativement à la « dérivation 2 »)
Top Électrodes	Posez votre index droit sur les deux électrodes supérieures de l'appareil et tenez ce dernier dans votre main, tournée vers le haut.
Osme	La méthode suivante vous aidera à déterminer la bonne position pour le placement de l'électrode inférieure de l'appareil sur votre torsè : • Descendez à partir de l'avant de votre aisselle. En même temps, à partir de votre côte gauche inférieure, montez de 10 cm. Positi-onnez l'électrode inférieure de l'appareil à cet endroit. ou • À partir de l'extrémité inférieure du milieu de votre sternum, allez vers la gauche. Descendez, en même temps, à partir de l'avant de votre aisselle. Au point de croisement de ces deux lignes, positi-onnez l'électrode inférieure de l'appareil.
Appuyez légèrement l'électrode sur votre torsè jusqu'à ce que vous entendiez ou ressentiez un clic. Attention : Ne pressez pas trop fort l'appareil contre votre peu.
Méthode de mesure B	« Index gauche - torsè » (correspond approximativement à la « dérivation 3 »)
Top Electrodes	PosezVote index gauche sur les deux electrodes supérieures de l'appareil et tenez ce dernier dans votre main, tournée vers le haut.
Sccm	La méthode suivante vous aidera à déterminer la bonne position pour le placement de l'électrode inférieure de l'appareil sur votre torse :• Descendez à partir de l'avant de votre aisselle. En même temps, à partir de votre côte gauche inférieure, montez de 10 cm. Positi-onnez l'électrode inférieure de l'appareil à cet endroit.ou• À partir de l'extrémité inférieure du milieu de votre sternum, allez vers la gauche. Descendez, en même temps, à partir de l'avant de votre aisselle. Au point de croisement de ces deux lignes, posit-onnez l'électrode inférieure de l'appareil.
Appuyez légèrement l'électrode sur votre torse jusqu'à ce que vous entendiez ou ressentiez un clic.Atention : N'appliquez pas de pression trop forte sur les electrodes avec vos doigts.
Méthode demeasure C	« Main gauche - main droite ».(correspond approximativément à la « déivation 1 »)

Posez votre index droit sur les deux électrodes supérieures de l'appareil.

Posez un doigt de votre main gauche sur l'électrode inférieure.

Appuyez sur l'electrode inférieure jusqu'à ce que vous entendiez ou dessentiez un cli.

Attention: Ne pressez pas trop fort l'appareil contre votre peau.

Remarque: Veillez à éviter tout contact entre vos mains droite et gauche (methode de mesure C) ou votre main et votre torse (methodes de mesure A/B).

Autrement, la mesure ne pourrait pas etre correctement effectuee.

Ne bougez pas au cours de la mesure, ne parlez pas et ne bougez pas l'appareil.

N'importe quel mouvement fausserait la mesure.

1. L'appareil commence à bipper et l'indication des numérios clignote pendant quelques secondes. Cela indique que la mesure va commencer.

1. La mesure s'arrête et les résultats s'affichent à la fin des 30 secondes de compte à rebours.

Remarque: Si l'électrode inférieure est retiree moins de trois secondes après le début de la mesure, elle n'est pas enregistrree.

Causes féquentes de résultats de mesure impréciés

	Les électrodes ne sont pas tenues suffisamment fermement avec le doigt.
	Les mesures sont prises par dessus ou à travers les vêtements.
	L'appareil est tenu à l'envers.
	L'appareil est appuyé du mauvais côté sur le thorax.
	Durant la mesure, il y a contact entre les mains gauche et droite (methode de mesure C) ou entre la main servant à la mesure et le torsse (methodes de mesure A/B).

6. Affichage du résultat

Après la mesure, les résultats suivants peuvent s'afficher sur l'écran LCD.

OK	Constat de l'absence d'anomalie durant l'enregistrement de l'ECG.	! PAUSE	Indication d'une ou plusieurs pauses dans le cycle cardiaque, d'au moins 2 [s] à chaque fois.
SLOW	Indication d'une diminution de la fréquence cardiaque (bradycardie), qui est inférieure à 55 [bpm].	RHYTHM	Indication d'une perturbation du rythme durant l'enregistrement de l'ECG.
FAST	Indication d'une augmentationi-on de la fréquence cardiaque (tachycardie), qui est supérieure à 100 [bpm].

Remarque: Si la fréquence cardiaque affichée clignote, cela signifie que le signal de l'ECG est instable ou faible. Reprenez la mesure dans ce cas.

Vous trouvrez des informations de fond telles que les indicateurs médicaux, que vous pourrez eventuèlementprésenté à votre médecin, dans le document « Annexe pour le médecintraitant » fourni avec l'appareil.

Affichage des résultats de mesure

Si l'appareil est allumé, vous pouvez afficher les résultats de mesure précédemment enregistrés en appuyant sur la touche.

7. Beurer ECG Manager

7.1 Configuration requise

Systèmes d'exploitation : Windows XP, Windows Vista, Windows 7, Windows 8
- Processeur : Pentium IV 2,0 GHz ou supérieur
Mémoire vivo : au moins 512 Mo
Disque dur : au moins 20 Go avec au moins 200 Mo d'espace libre
■ Résolution d'écran : à partir de 1024 x 768
lecteur CD-ROM, interface USB

7.2 Installation comme suit

Suivez les instructions pour l'installation du logiciel.

1.Fermez toutes les applications ouvertes.
2.Insérez le CD-ROM fourni avec l'appareil dans le lecteur.
3.Si le programme d'installation n'a pas démarré automatiquement au bout de quelques secondes, veuillez ouvoir votre lecteur dans l'Explorateur et lancer le programme d'installation (« Beurer ECG Manager.exe »).Le programme d'installation s'ouvre.
4.Choisissez la langue dans laquelle vous souhaitez que l'installation se fasse. Cliquez sur [Suvivant].
5.Cliquez sur [Suvivant] pour démarrer l'installation.
6. Choisissez le dossier dans lequel vous souhaitez enregistrer le logiciel enclistant sur [Modifier] et/ou confirmez la proposition enclistant sur [Suvient].	Chocin Description Lecuon Leclan l'ecommencement de la commande
7. Cliquez sur [Installer] pour installer le logiciel.	Puyen la installation du Propee Tepur a suivié les activités Dont il ne s'est pas faucaulte par un autre employeur
8. Cliquez sur [Terminer] pour terminer l'installation.	Puyen la installation du Propee Tepur a suivié les activités Dont il ne s'est pas faucaulte par un autre employeur
9. Connectez l'appareil ECG au PC. Démarrez le logiciel de gestion d'ECG de Beurer en double-cliquant sur le symbole correspondant sur le bureau.	ECG Beurce(ECGManagc)

7.3 Transfert des données ECG vers un PC

Procedez comme suit pour transférer vos données ECG vers un PC :

1. Retirez le capot inférieur de l'appareil.
2. Connectez-le à la prise USB de votre ordinateur. Vérifiez la liaison.
3. Démarrez le téléchargement enclistuant sur le symbole Télécharger et suivez les instructions.

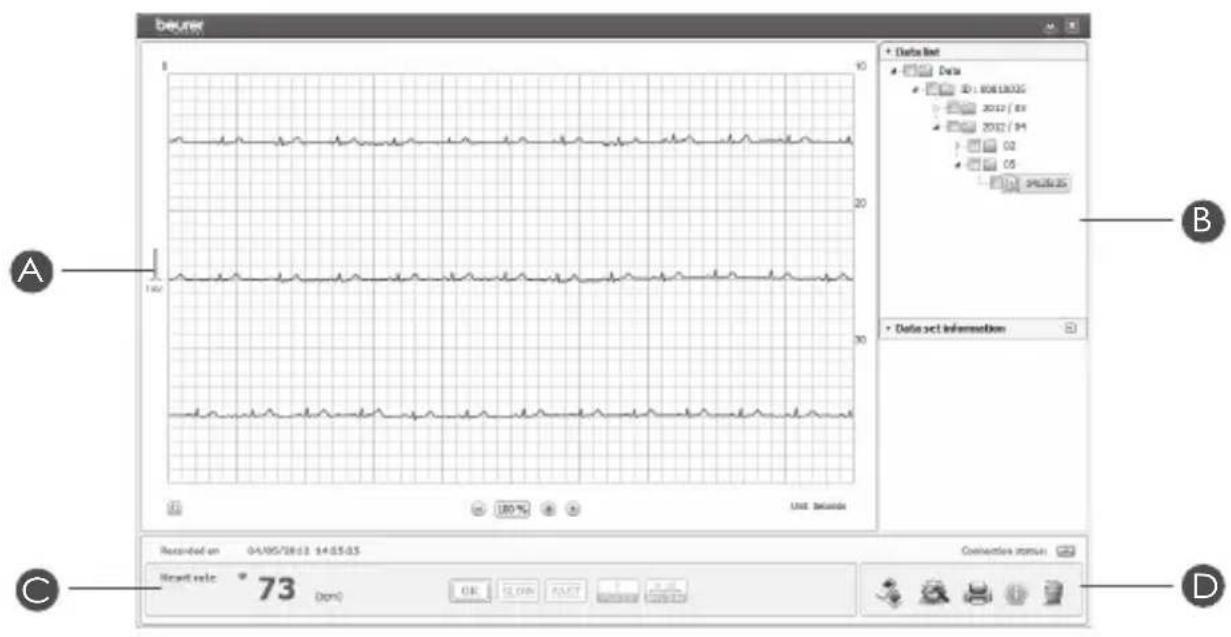

7.4 Éléments de la surface de travail

L'espace de travail se compose des éléments suivants :

A Voitrélectrocardiogramme

L'électrocardiogramme que vous avez choisi dans la liste de données (voir point B) s'affiche ici. Vous pouvez agrandir ou réduire l'affichage en cliquant sur le bouton correspondant. Le facteur de zoom est représenté numérique. Pour faire revenir le facteur de zoom à 100 %, cliquez sur Il est possible de partager votre electrocardiogramme en différentes couleurs. Par défaut, la ligne de l'ECG apparait en noir sur du papier millimétré rouge. Pour faire apparaitre la ligne de l'ECG en bleu sur du papier millimétré vert, cliquez sur

B Listede données

En double-cliquant sur une mesure de la liste de données (arborescence), elle s'affiche dans la zone A. Si vous souhaitez effacer ou imprimer une ou plusieurs mesures, cochez le champ correspondant, devant la mesure, dans la liste de données.

Affichage du résultat

Vous trouverez au chapitre 6 « Affichage du résultat » unelication pour les symboles figurant dans cette zone.

Menu des fonctions

Télécharger

Vous pouvez télécharger ici les données de l'appareil ECG vers l'ordinateur. Vous trouverez les instructions nécessaires au téléchargement des données à la page 17. Vous pouvez désir d'effacer ou non les données de votre ME80 une fois qu'elles ont été téléchargeées.

Réglages

Vous pouvez configurer ici votre apparéil ECG (voir chapitre 7.5)

Imprimante

Vous pouvez imprimer ici l'ECG ainsi que les résultats correspondants. Sélectionnez une ou plusieurs mesures ECG à imprimer en les cochant dans la liste de données (voir chapitre 7.6).

Infos

Cette rubrique comprend des informations d'ordre général concernant le logiciel de gestion d'ECG de Beurer, telles que la version par exemple.

Effacer

Vous pouvez ici effacer les données ECG de votre ordinateur. Marquez une ou plusieurs mesures ECG à effacer en les cochant dans la liste de données (voir point B).

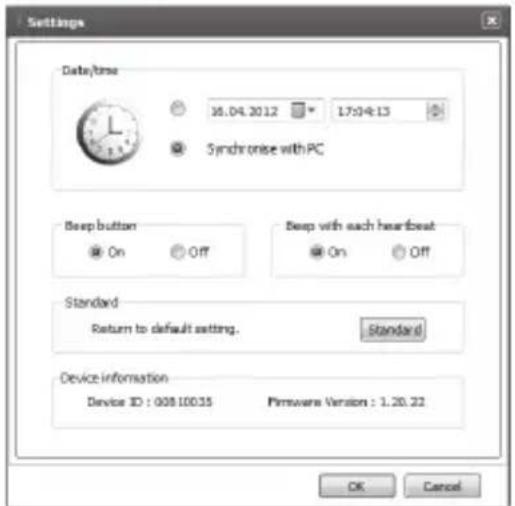

7.5 Reglages

En cliquant sur le symbole

pouvez modifier les réglages suivants :

A Date/Heure

Vous pouvez déterminer la date et l'heure de l'ordinateur ou les synchroniser avec votre ordinateur.

B Bip de touche\*\*\*

Vous pouvez activer ou dé-sactiver le bip lorsque vous appuyez sur les touches.

Bip de battement

Vous pouvez activer ou désactiver le bip durant la mesure.

D Standard

Retour aux paramètres d'usine.

*** Le réglage n'est effectif que lorsque vous activez l'interrupteur correspondant situé au dos du ME80.

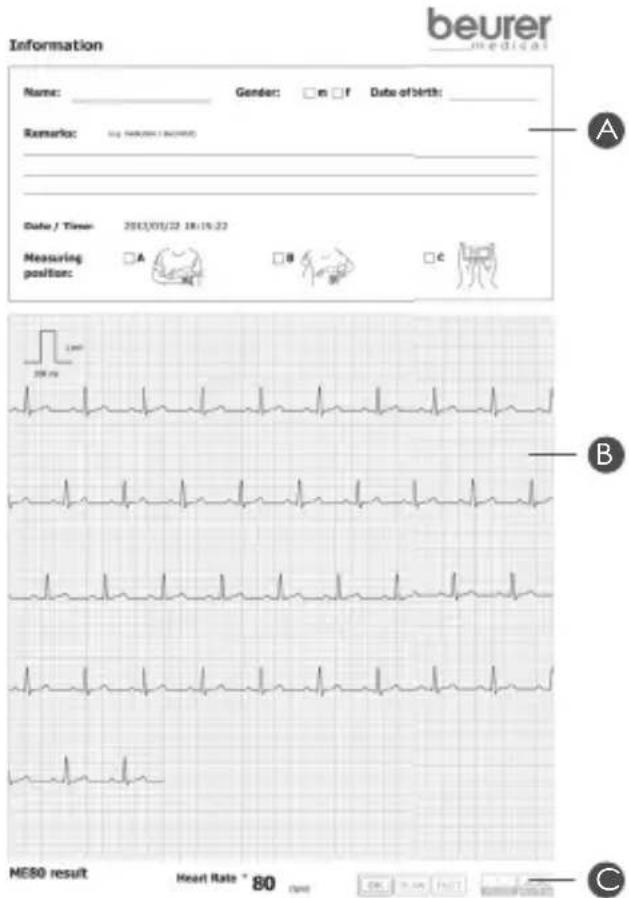

7.6 Notre impression ECG

L'impression de votre ECG comprend les éléments suivants :

Informations you concernant (nom, sexes, date de naissance)
Remarques concernant votre ECG (par ex:traitement au moment de la mesure)
Date et heures de la mesure
Position dans laquelle la mesure de l'ECG a ete realisee (position de mesure A,B ou C).

■ Présentation de votre ECG enregistré.

Fréquence cardiaque moyenne durant la mesure
Résultat (OK, SLOW, FAST, PAUSE, RHYTHM)

Faites attention au document « Annexe pour le médecintraitant » fourni avec l'appareil. Remettez-la à votre médecin en même temps que l'impression de votre ECG.

8. Problèmes/solutions aux problèmes

Problème Cause possible Solution
■ Le résultat de mesure clignote au niveau de la fréquence cardiaque.	Signal ECG faible ou in-stable.	Recommencement la mesure conformément aux instruc-tions du précédent mode d'emploi.
■ Le résultat de mesure in-dique EE (EE = Erreur).	Soit la pression de contact est trop faible, soit vous avez bougé ou parlé durant la mesure.	Recommencement la mesure conformément aux instruc-tions du précédent mode d'emploi.
■Après avoir appuyé sur le bouton marche/arrêtpendant trois secondes, l'appareil ne s'allume pas.	La batterie est vide. Chargez	l'applieil via la prise USB de votre ordi-nateur.
■ L'électrode est en contact avec la peu mais la mesure ne commence pas.	La pression est trop faible.	Appuyez sur l'électrode inférieure jusqu'à ce que vous entendiez ou ressen-tiez un clic.
■ Le résultat de mesure n'est plus affché dans la mémoire de l'applieil.	Les 99 mesures de la capacité de la mémoire ont été atteintes et les nouvelles données écrasent les ancériennes.	Téléchargez régulièrement vos données sur votre ordi-nateur pour les conserver.
■ Au démarriage du programme, le message « Erreur lors de la vérification » s'affiche.	L'appareil n'est pas connecté à un PC ou le calcul de gestion d'ECG de Beurer n'a pas été correctement installé.	Assurez-vous que le ME80 soit branché à un ordinateur et redémarrez le programme. En cas de nouvel échéac de la vérification, lisez la page 12 des informations relatives à l'installation et réinstallez le programme.

9. Données techniques

Modèle ME80
Système de mesure ECG monocanal en position frontale au besoin / Signal ECG référencé à la masse (terre)
Bande passante 0,05 à 40 Hz
Fréquence d'échantillonnage 256 Hz
Plage de mesure pour la fréquence cardiaque	5 à 199 battements/min
Mémoire 99 mesures
Alimentation électrique Batterie au lithium rechargeable intégrée	Lithium rechargeable intégrée
Capacité de la batterie Plus de 1 000 mesures avec une charge complète	1 000 mesures avec une charge complète
Conditions de transport -20 °C à -60 °C, 10 % - 95 % d'humidité	-60 °C, 10 % - 95 % d'humidité
Environnement de conservation -20 °C à +60 °C, 10 % - 95 % d'humidité	+60 °C, 10 % - 95 % d'humidité
Conditions d'utilisation +5 °C à +40 °C, 30 % - 85 % d'humidité	30 % - 85 % d'humidité
Poids 40 g
Dimensions 103 mm x 38 mm x 10,5 mm
Symboles utilisés	Appareil de type CFAttention ! Veuillez dire le mode d'emploi.Fabricant

La classe de sécurité de l'appareil est CF.
Cet apparéil est conforme à la norme française EN60601-1-2 et répond aux exigences de sécurité spéciales relatives à la compatibilité electromagnétique. Veuillez notes que les/dispositifs de communication HF portables et mobiles sont susceptibles d'influer sur cet apparéil. Pour plus de détails, veuillez contacter le service après-vente à l'adresse mentionnée ou vous reporter aux p. 49-52 à la fin dumode d'emploi
