Caractéristiques techniques	Hotte décorative murale, largeur 60 cm, moteur à aspiration périmétrique, 3 niveaux de puissance
Débit d'air	Jusqu'à 650 m³/h
Niveau sonore	Max 68 dB
Type de filtration	Filtre à charbon (optionnel), filtre métallique lavable
Éclairage	LED, 2 x 1.5 W
Dimensions	60 x 50 x 30 cm
Installation	Installation murale, nécessite un conduit d'évacuation
Entretien	Filtres métalliques lavables au lave-vaisselle, nettoyage régulier de la surface
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Garantie	2 ans
Informations complémentaires	Design moderne, disponible en blanc, compatible avec des cuisines de style contemporain

FOIRE AUX QUESTIONS - VTN630W THERMADOR

Comment nettoyer les filtres de la hotte THERMADOR VTN630W ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans une solution d'eau chaude savonneuse pendant environ 15 minutes. Rincez-les à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

Pourquoi ma hotte THERMADOR VTN630W ne s'allume-t-elle pas ?

Vérifiez si la hotte est correctement branchée et si l'interrupteur est en position 'On'. Assurez-vous également que le disjoncteur n'a pas sauté.

Quel type d'ampoule puis-je utiliser pour la lumière de la hotte ?

La hotte THERMADOR VTN630W utilise des ampoules de type LED de 1,5 W. Assurez-vous de choisir une ampoule compatible avec les spécifications de la hotte.

Comment ajuster la vitesse d'aspiration de la hotte ?

Utilisez le panneau de commande de la hotte pour sélectionner la vitesse d'aspiration souhaitée. Il y a généralement plusieurs niveaux, allant de faible à élevé.

Quelle est la capacité d'aspiration de la hotte THERMADOR VTN630W ?

La hotte THERMADOR VTN630W a une capacité d'aspiration maximale de 600 m³/h, ce qui la rend efficace pour des cuisines de taille moyenne à grande.

Comment installer la hotte THERMADOR VTN630W ?

Pour installer la hotte, suivez le manuel d'installation fourni. Assurez-vous de respecter les instructions concernant la hauteur de montage et le raccordement électrique.

Que faire si la hotte fait du bruit ?

Si la hotte émet un bruit anormal, vérifiez si les filtres sont bien en place et si rien ne bloque le moteur. Si le bruit persiste, contactez un professionnel pour un diagnostic.

Comment savoir quand il est temps de remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 6 mois à 1 an, selon l'utilisation. Si vous remarquez une diminution de l'efficacité de la hotte, il est conseillé de vérifier et de remplacer le filtre.

La hotte THERMADOR VTN630W est-elle adaptée pour une utilisation en mode recyclage ?

Oui, la hotte THERMADOR VTN630W peut être utilisée en mode recyclage avec un filtre à charbon installé. Assurez-vous de suivre les instructions pour le montage correct du filtre.

MODE D'EMPLOI VTN630W THERMADOR

Entretien, Pièces et Accessoires......page verso

Définitions de

SÉCURITÉ

AVERTISSEMENT

Ceci indique que le non respect de cet avertissement peut entraîner des blessures graves, voire la mort.

ATTENTION

Ceci indique que le non respect de cet avertissement peut entraîner des blessures légères ou modérées.

NOTICE : Ceci indique que la non-conformité à cet avis de sécurité peut entraîner des dégâts à l'appareil ou à la propriété.

Note : Ceci vous avertit que d'importantes informations et/ou conseils sont fournis.

Cet appareil électroménager de THERMADOR ^TM

est fait par BSH Home Appliances LtD

Nous attendons de vos nouvelles!

⚠ CONSIGNES DE SÉCURITÉ IMPORTANTES LISEZ ET CONSERVEZ CES INSTRUCTIONS

INSTALLATEUR : Conservez ces instructions pour l'inspecteur de la société gazière de votre localité. Veuillez laisser ces instructions d'installation avec l'appareil pour le propriétaire. Montrez au propriétaire l'emplacement du tableau de disjoncteurs ou de fusibles. Marquez-le pour qu'il soit facile à identifier.

PROPRIÉTAIRE : Veuillez conserver ces instructions pour consultation ultérieure.

Vérifiez si ce ventilateur peut être monté en association avec la hotte aspirante.

AVERTISSEMENT

Si vous ne suivez pas rigoureusement les renseignements fournis dans le présent manuel, un incendie ou une décharge électrique pourrait causer des dommages matériels ou des blessures corporelles.

AVERTISSEMENT

Pour éviter tout risque de choc électrique, avant d'installer, coupez le courant au panneau et verrouiller le panneau pour empêcher l'activation accidentelle de la puissance.

ATTENTION

POUR LA VENTILATION GÉNÉRALE SEULEMENT.

Ne pas utiliser l'appareil pour évacuer des matières ou vapeurs dangereuses ou explosives.

AVERTISSEMENT

Pour réduire le risque d'incendie ou de choc électrique, ne pas utiliser ce ventilateur avec un régulateur de vitesse à semiconducteurs.

AVERTISSEMENT

Cet appareil électroménager doit être mis à la terre. Une mise à la terre inadéquate peut entraîner un risque d'électrocution. Consultez un électricien qualifié si vous ne comprenez pas parfaitement les instructions de mise à la terre ou si vous avez des doutes concernant une mise à la terre appropriée.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE PRÉJUDICE PHYSIQUE, RESPECTEZ LES CONSIGNES SUIVANTES :

• Tout travail d'installation ou câblage électrique doit être réalisé par une ou des personnes qualifiées, conformément à tous les codes et normes applicables, y compris ceux relatifs à la construction résistante au feu.
• Une circulation d'air efficace est requise afin d'assurer la combustion et l'évacuation complète des gaz par le tuyau d'évacuation (cheminée) des équipements à combustible pour prévenir les retours d'air. Suivez les normes et mesures de sécurité des fabricants d'appareils de chauffage publiées par la « National Fire Protection Association » (NFPA), la « American Society for Heating, Refrigeration and Air Conditioning Engineers » (ASHRAE), et les autorités du code local.
• Lorsque vous percez les murs et plafonds, évitez d'endommager les fils électriques et les autres canalisations de services publics non visibles.
• Pour obtenir une bonne évacuation de l'air, veillez à ce que l'air soit acheminé vers l'extérieur. Ne pas évacuer l'air dans des espaces enfermés par des murs, ou dans un plafond, un grenier, un vide sanitaire ou un garage.

⚠ CONSIGNES DE SÉCURITÉ IMPORTANTES

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Disposition de la Proposition 65 de l'État de la Californie

ADVERTENCIA

Ce produit vous exposez à des produits chimiques, comme du chlorure de vinyle, reconnus par l'État de la Californie comme causant le cancer, des malformations congénitales ou d'autres effets nocifs sur la reproduction. Pour de plus amples renseignements, consulter www.P65Warnings.ca.gov.

AVERTISSEMENT

Ne réparez et ne remplacez aucune pièce de l'appareil à moins que cela ne soit expressément recommandé dans le présent manuel. L'installation, la réparation ou l'entretien inadéquat de cet appareil peut causer des blessures corporelles ou des dommages matériels. Consultez le présent manuel pour obtenir des conseils. Tous les autres travaux d'entretien doivent être effectués par un technicien qualifié.

Si le Code national de l'électricité (ou le code canadien de l'électricité) l'exige, cet appareil doit être installé sur un circuit de dérivation séparé.

▲ AVERTISSEMENT

RISQUE D'ÉLECTROCUTION

• NE PAS retirer les connexions.
- N'utilisez pas une rallonge électrique.

Retirer tout le ruban et l'emballage avant d'utiliser l'appareil. Détruire ou recycler l'emballage après avoir déballé l'appareil.

Ne jamais laisser les enfants jouer avec le matériel d'emballage.

Installation

MODE D'ÉVACUATION DE L'AIR

L'air vicié ne doit jamais être évacué vers un conduit de cheminée ou d'évacuation en service pour d'autres raisons, ni vers un conduit servant à l'aération de pièces dans lesquelles se trouvent également des fourneaux ou des cheminées.

L'air vicié doit être évacué conformément à la réglementation officielle et légale seulement (p. ex. la réglementation nationale du bâtiment).

Si l'air vicié doit être évacué par des conduits de cheminée ou d'évacuation qui ne sont pas en service, veuillez respecter la réglementation des autorités locales.

Lorsque la hotte aspirante est utilisée en mode d'évacuation de l'air simultanément avec un brûleur différent utilisant également la même cheminée, (tels

les appareils de chauffage au gaz, au fuel ou au charbon, les chauffe-eau instantanés ou les chaudières à eau chaude), veillez impérativement à ce que l'apport d'air frais soit suffisant pour assurer la combustion adéquate du brûleur.

Un fonctionnement sans risque est possible si la sous pression dans la pièce où le brûleur est installé ne dépasse pas 4 Pa (0,04 mbar).

On peut y parvient en acheminant l'air requis pour la combustion à travers des ouvertures non obturables aménagées par exemple dans les portes ou les fenêtres, et en association avec des ventouses d'admission/d'évacuation de l'air fixées au mur ou grâce à d'autres mesures techniques telles qu'un verrouillage réciproque.

Si l'admission d'air est mauvaise, il existe un risque d'intoxication par les gaz dégagés lors de la combustion qui sont réacheminés dans la pièce.

Une ventouse d'admission ou d'évacuation d'air fixée au mur ne constitue pas à elle seule une garantie que la valeur limite ne sera pas dépassée.

REMARQUE : lors de l'évaluation de l'exigence globale, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne s'applique pas à l'utilisation d'appareils de cuisson, comme les tables de cuisson et les cuisinières.

⚠ CONSIGNES DE SÉCURITÉ IMPORTANTES

• Le ventilateur doit être installé au moins à 78 34 po (200 cm). de la hotte aspirante.
• Lorsque vous montez un ventilateur de paroi externe, veillez à ce qu'il soit accessible pour l'entretien et les réparations.
• Les connecteurs à contacts mâles et femelles des câbles électriques doivent se trouver à l'intérieur du bâtiment conformément aux codes locaux.
• Ne pas diminuer le diamètre de 6 po. (152 mm) des conduites reliées à la hotte aspirante.

VTN630W et VTN1090W D'installation d'un ventilateur intégré

Convient pour les modèles de hottes suivantes :

Les modèles de ventilateurs intégrés s'intègrent à la hotte au moment de l'installation.

Reportez-vous au Manuel d'Installation pour des instructions détaillées et des consignes de sécurité importantes. Utilisez des gants lors de l'installation de l'appareil.

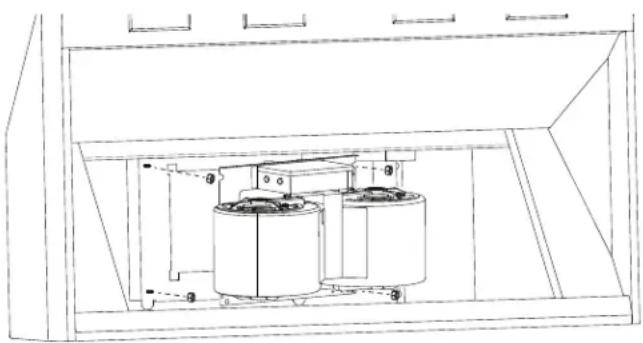

1. Le ventilateur est fixé à la hotte à l'aide des goujons soudés de la plaque de montage. Placez la plaque de montage du moteur sur les goujons.

1. Fixez les quatre écrous (fournis avec la hotte) aux goujons soudés. Serrez les écrous pour fixer le ventilateur à la hotte.
2. Branchez la fiche de connexion dans le connecteur situé à l'intérieur de la hotte.

Índice de

MATERIAS

Seguridad 11

Instalación 13

Merci d'être un client Thermador!

Thermador s'engage à offrir tout le tout le support dont vous et votre appareil avez besoin afin que vous puissiez en profiter pleinement. N'hésitez pas à communiquer avec nous pour toute question. Nous serons heureux de vous aider avec des directives concernant le nettoyage et les soins, des conseils de cuisson, des accessoires, le dépannage et plus encore.

É.-U.:

1-800-735-4328

thermador.com/customer-care

Canada :

1-800-735-4328

Accessoires et Pièces

Vous trouverez dans notre magasin d'accessoires en ligne des filtres, des produits nettoyants Thermador, des poêles teppanyaki, des plaques à frire, des pièces de rechange et plus encore.

É.-U.:

store.thermador.com/us

Canada :

Les filtres, pièces et accessoires peuvent être achetés auprès de nos distributeurs.

Marcone: 1-800-287-1627

Reliable Parts: 1-800-663-6060
